Systeme und Dienstleistungen rund um Mikro-Widerstandsschweißen, Kompaktieren und Automatisierung – von Bernatung bis Sondermaschinenbau
KombiTec GmbH
87488 BetzigauNeu auf Amplifa
Über KombiTec
Die KombiTec GmbH mit Sitz in Betzigau im Allgäu ist ein Anbieter von Systemen und Dienstleistungen im Bereich der Mikro-Widerstandsschweißtechnik. Das Unternehmen entwickelt und fertigt Schweißköpfe, Doppelschweißköpfe, Servo-Schweißköpfe, Schweißzangen, Kompaktierwerkzeuge, Schweißsteuerungen in Gleich- und Wechselstromtechnik sowie komplette Arbeitsplätze von der Handstation über Halbautomaten bis zu vollautomatischen Anlagen mit CE-Konformität. Neben dem Produktgeschäft bietet KombiTec ein eigenes Schweißlabor für Schweißversuche und Machbarkeitsstudien, Lohnschweißen und Lohn-Kompaktieraufträge von Prototyp bis Großserie, Sondermaschinenbau sowie Seminare zum Widerstandsschweißen an. Als Authorized Partner vertreibt das Unternehmen zudem Bosch Rexroth Schweißinverter. Die Verfahren umfassen Punktschweißen, Spaltschweißen, Stufenschweißen, Thermokompressionsschweißen, Hot-Staking, Rollnahtschweißen, Heißverstemmen und Widerstandslöten. Einsatzbereiche liegen in Elektrik/Elektronik, Sensorfertigung, Batterie- und Akkuindustrie sowie Lampenindustrie. Alle Produkte werden nach eigenem Entwicklungsstand in Betzigau gefertigt (Made in Germany).
- Standort
- Betzigau
- Verfahren
- Mikro-Widerstandsschweißen, Punktschweißen, Spaltschweißen, Stufenschweißen, Hot-Staking (Lackdrahtschweißen), Thermokompressionsschweißen, Rollnahtschweißen, Kompaktieren (von Litzen)
- Werkstoffe
- Kupferlitzen (Mehrfachlitzen, auch beschichtet), Litzenquerschnitte 0,06–18,0 mm², Pt-Sensoren (Platin), Molybdänstifte/-reflektoren, Leiterplatten und Substrate (Bauelemente/Litzen), Batteriezellen, Integrated Circuits (ICs), Kondensatoren, Hall-Sensoren, Lackdraht
- Zertifikate
- ISO 9001:2015, ISO 9001
- Branchen
- Elektrik/Elektronik, Sensorfertigung, Batterie-/Akkuindustrie, Lampenindustrie, Automatisierungstechnik
- 01
Schweißlabor / Machbarkeit
- 02
Engineering & Konstruktion
- 03
Fertigung
- 04
Montage & Inbetriebnahme
- 05
Elektroinstallation / Software
- 06
Lohnschweißen / Lohn-Kompaktieren
- 07
Support & Schulung
Werkstoffe & Verfahren
Mikro-Widerstandsschweißen
Pressschweißverfahren mit punktueller, kontrollierter Erwärmung für kleinste metallurgische Verbindungen ohne Zusatzwerkstoff.
Punktschweißen / Spaltschweißen / Stufenschweißen
Standardverfahren für Bauelemente, Litzen auf Leiterplatten und Substrate sowie Batteriezellen.
Thermokompressionsschweißen
Verfahren für feinste Verbindungen in Sensor- und Elektronikfertigung.
Hot-Staking (Lackdrahtschweißen)
Schweißen von Lackdraht-Verbindungen in der Elektronikfertigung.
Standorte

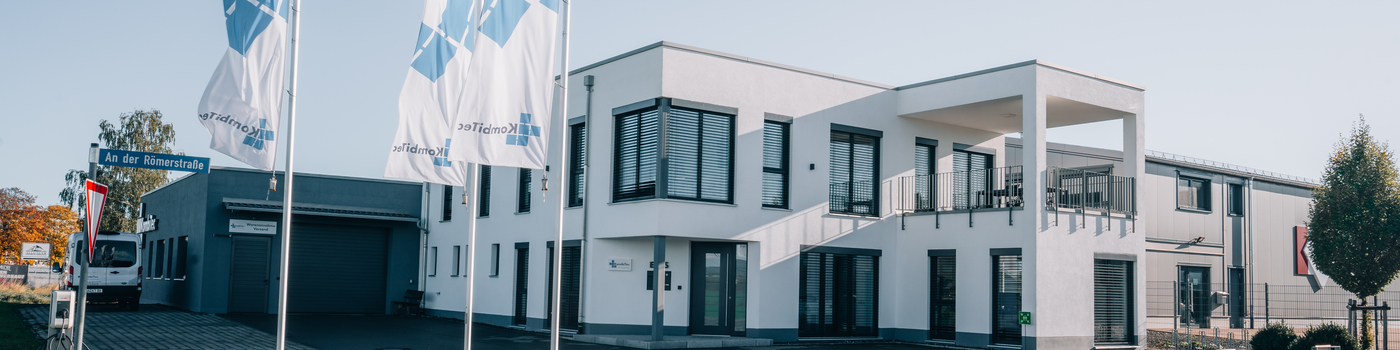

Betzigau
DEHauptsitz, Fertigung, Sondermaschinenbau und Schweißlabor
- Losgröße
- Einzelstücke bis Großserie
- Werkstoffe
- Kupferlitzen, Leiterplatten, Batteriezellen, Pt-Sensoren, Molybdänstifte
- Schweißköpfe SK-Serie (SK-2004 bis SK-2350)
- Servo-Schweißköpfe SKe-150 / SKe-700
- Doppelschweißköpfe DK-Serie
- Kompaktierwerkzeuge KWZ-Serie
- Kompaktsystem KT-SST-ACBAT-3-00
- Schweißsteuerungen PXC7100, PRC7300, iSpot, Primus, Genius
- IC-Biegeanlagen
- Handarbeitsplätze, Halbautomaten, Vollautomaten
Produkte & Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Mikro-WiderstandsschweißenFügen | – | – | – | Kleinserien – Großserien | – |
| PunktschweißenFügen | – | – | – | – | – |
| SpaltschweißenFügen | – | – | – | – | – |
| StufenschweißenFügen | – | – | – | – | – |
| Hot-Staking (Lackdrahtschweißen)Fügen | – | – | – | – | – |
| ThermokompressionsschweißenFügen | – | – | – | – | – |
| RollnahtschweißenFügen | – | – | – | – | – |
| Kompaktieren (von Litzen)Umformung | – | – | – | – | – |
| HeißverstemmenFügen | – | – | – | – | – |
| WiderstandslötenFügen | – | – | – | – | – |
| BuckelschweißenFügen | – | – | – | – | – |
| Batteriezellen schweißen (Batterie-/Akkubearbeitung)Fügen | – | – | – | – | – |
| Schneiden und Biegen von ICs, Kondensatoren und Hall-SensorenUmformung | – | – | – | – | – |
| Lohnschweißen (Outsourcing Schweißprozess, Muster, Null- und Kleinserien)Fügen | – | – | – | Einzelstücke – Kleinserien | – |
| Lohn-KompaktieraufgabenUmformung | – | – | – | – | – |
| Sondermaschinenbau / Automatisierungstechnik (Handarbeitsplatz, Halbautomat, Vollautomat)Montage | – | – | – | – | – |
| Schweißversuche, Machbarkeitsstudien und Schweißlabor (mikroskopische Analysen, 3D-Vermessungen,Prüfung | – | – | – | – | – |
| Seminare WiderstandsschweißenEngineering | – | – | – | – | – |
| Vertrieb Bosch Rexroth Schweißinverter (Authorized Partner)Engineering | – | – | – | – | – |
29 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Schweißkopf SK-2004 | KombiTec SK-2004 | – | Schweißkraft bis 25 N, Elektrodenhub max. 10 mm | – | Betzigau |
| Schweißkopf SK-2012 | KombiTec SK-2012 | – | Schweißkraft bis 150 N, Elektrodenhub max. 7 mm | – | Betzigau |
| Schweißkopf SK-2015 | KombiTec SK-2015 | – | Schweißkraft bis 200 N, Elektrodenhub max. 15 mm | – | Betzigau |
| Schweißkopf SK-2020 | KombiTec SK-2020 | – | Schweißkraft bis 500 N, Elektrodenhub max. 20 mm | – | Betzigau |
| Schweißkopf SK-2110 | KombiTec SK-2110 | – | Schweißkraft bis 1.500 N, Elektrodenhub max. 50 mm | – | Betzigau |
| Schweißkopf SK-2350 | KombiTec SK-2350 | – | Schweißkraft bis 3.500 N (Sonderversion max. 7.000 N), Elektrodenhub max. 50 mm | – | Betzigau |

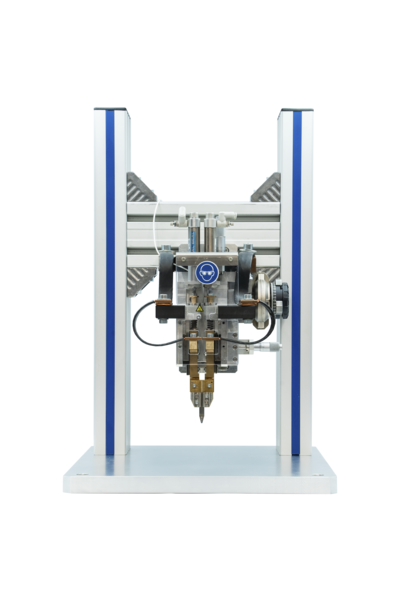

| Doppelschweißkopf DK-2004 | KombiTec DK-2004 | – | Schweißkraft bis 20 N, Elektrodenhub max. 15 mm | – | Betzigau |
| Doppelschweißkopf DK-2012 | KombiTec DK-2012 | – | Schweißkraft bis 150 N, Nachsetzweg max. 7 mm | – | Betzigau |
| Doppelschweißkopf DK-2015 | KombiTec DK-2015 | – | Schweißkraft bis 200 N, Nachsetzweg max. 4,5 mm | – | Betzigau |
| Doppelschweißkopf DK-2110 | KombiTec DK-2110 | – | Schweißkraft bis 1.500 N, Elektrodenhub max. 30 mm | – | Betzigau |
| Servo-Schweißkopf SKe-150 | KombiTec SKe-150 | – | Servoelektrischer Antrieb, Schweißkraft bis ca. 150 N, Elektrodenhub max. 20 mm | – | Betzigau |
| Servo-Schweißkopf SKe-700 | KombiTec SKe-700 | – | Servoelektrischer Antrieb, Schweißkraft bis 700 N, Elektrodenhub max. 25 mm | – | Betzigau |
| Schweißzange SZ-2035 | KombiTec SZ-2035 | – | Schweißkraft bis 300 N, Elektrodenhub max. 6 mm | – | Betzigau |

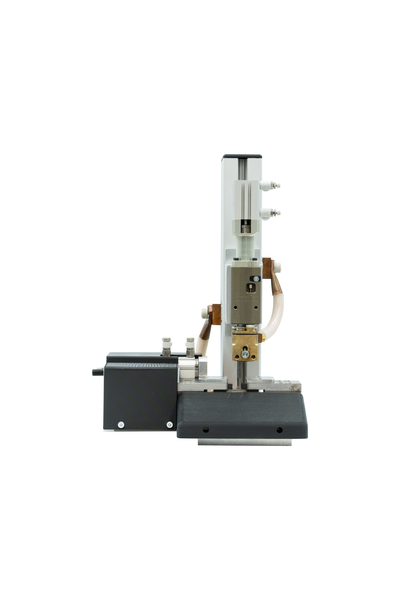

| Kompaktierwerkzeug KWZ-05 | KombiTec KWZ-05 | – | Schweißkraft bis 150 N, Elektrodenhub max. 5 mm, Litzenquerschnitte 0,06–0,5 mm² | – | Betzigau |
| Kompaktierwerkzeug KWZ-10 | KombiTec KWZ-10 | – | Schweißkraft bis 1.500 N, Elektrodenhub max. 10 mm, Litzenquerschnitte 0,5–12,0 mm² | – | Betzigau |
| Kompaktierwerkzeug KWZ-15 | KombiTec KWZ-15 | – | Schweißkraft bis 1.500 N, Elektrodenhub max. 10 mm, Litzenquerschnitte 0,5–12,0 mm², | – | Betzigau |
| Kompaktierwerkzeug KWZ-Splice | KombiTec KWZ-Splice | – | Schweißkraft bis 1.500 N, Elektrodenhub max. 10 mm, Litzenquerschnitte 0,5–18,0 mm² | – | Betzigau |
| Kompaktierwerkzeug KWZ-Micro | KombiTec KWZ-Micro | – | Schweißkraft bis 500 N, Elektrodenhub max. 20 mm, Litzenquerschnitte 0,1–1,0 mm², Kompaktierlänge | – | Betzigau |
| Kompaktsystem KT-SST-ACBAT-3-00 (Batteriebearbeitung) | KombiTec KT-SST-ACBAT-3-00 | – | Leistung 4,0 kVA, L x B x H: 750 mm x 270 mm x 470 mm, Elektrodenhub max. 12 mm | – | Betzigau |
| Schweißsteuerung PXC7100 (Gleichstromtechnik) | KombiTec PXC7100 | – | Taktfrequenz 1-2 kHz, 60 kVA, Sekundärspannung 8,9 V | – | Betzigau |
| Schweißsteuerung PRC7300 (Gleichstromtechnik) | KombiTec PRC7300 | – | Taktfrequenz 1 kHz, ab 130 kVA, Sekundärspannung ab 8,9 V | – | Betzigau |
| Schweißsteuerung iSpot (Gleichstromtechnik) | KombiTec iSpot | – | Taktfrequenz 10-15 kHz, 0,5/1/4/8 kA, Sekundärspannung 8,0-10,0 V | – | Betzigau |
| Schweißsteuerung Primus (Gleichstromtechnik) | KombiTec Primus | – | Taktfrequenz 10 kHz, 5 kA und 10 kA, Sekundärspannung 11,1 V | – | Betzigau |
| Schweißsteuerung Genius (Gleichstromtechnik) | KombiTec Genius | – | Taktfrequenz 1 kHz, ab 42 kVA, Sekundärspannung ab 4,0 V | – | Betzigau |
| Schweißsteuerung KT-SST-AC0C4-230 (Wechselstromtechnik) | KombiTec KT-SST-AC0C4-230 | – | Taktfrequenz 50 Hz, 4,0 kVA, Stromversorgung 230 V / 16 A | – | Betzigau |
| Hochstromumschalter | KombiTec | – | Bis zu 5 Schweißköpfe mit einem Inverter bedienbar | – | Betzigau |
| IC-Biegeanlage | KombiTec | – | Pneumatisch betriebenes Präzisions-Schneid-Biege-Werkzeug, in Rundtakttisch-Anlage integrierbar | – | Betzigau |
| Elektrodenhalter SK-2020-DE-000 / SK-2020-DE-100 | KombiTec SK-2020-DE-000 | – | Doppelelektrodenhalter für rechteckige Elektroden 4 x 6 mm bzw. runde Elektroden Ø 6 mm | – | Betzigau |
| Bosch Rexroth Schweißinverter | Bosch Rexroth | – | – | – | – |
Zusatzleistungen
Referenzkunden
Qualität
KombiTec ist nach ISO 9001:2015 zertifiziert (DQS GmbH, Zertifikat-Registrier-Nr. 404730 QM15). Im eigenen Schweißlabor sichern mikroskopische Analysen, 3D-Vermessungen und Reißproben die Qualität; die Schweißsteuerungen bieten integrierte Prozessüberwachung von Strom, Spannung, Kraft und Weg.
| Nachweis | Betzigau |
|---|---|
| ISO 9001 |
