KRYTEM fertigt Tieftemperatur-Kolbenpumpen für kryogene Medien sowie Verdampfer und Gaserwärmer für Industriegas-Anwendungen.
KRYTEM – Kryotechnische Systeme GmbH
Willich (Hans-Böckler-Str. 1, 47877)Neu auf Amplifa
Über KRYTEM
Die KRYTEM – Kryotechnische Systeme GmbH mit Sitz in Willich (Nordrhein-Westfalen) entwickelt und fertigt Tieftemperatur-Kolbenpumpen für kryogene Medien wie Argon, Stickstoff, Sauerstoff, LNG, Kohlendioxid und Lachgas. Die Baureihen umfassen Hochdruckpumpen der TL/TLC/TLA-Serie für die Flaschen- und Bündelbefüllung mit Enddrücken bis 700 bar, Prozesspumpen (SA/VSA/SAH/VSAH) bis 420 bar, doppelt-wirkende Vorladepumpen (VHV) sowie Hochleistungspumpen der HLEP/VSAX-Serie für LNG-Einspritzsysteme in Dual-Fuel-Schiffsmotoren bis 400 bar und 400 l/min, entwickelt in Kooperation mit Wepuko Pahnke. Ergänzend bietet das Unternehmen Verdampfer und Gaserwärmer (CONVEX, SPIREX, PAREX, COREX, CENTREX, NDA, HDA) mit Durchsätzen von 1000 bis 40000 Nm³/h für tiefkalte verflüssigte Gase. Pumpenköpfe werden aus Edelstahl 1.4301, 1.4541 und 1.4571, für Sauerstoffanwendungen auch aus Monel gefertigt; Baugruppen wie Faltenbälge bestehen aus PTFE. Neben der Herstellung liefert KRYTEM Projektberatung, Anlageninstallation und Inbetriebnahme, Wartungsverträge mit Festpreisen, Personal-Schulung, Fernwartung über VPN und Ersatzteilversorgung. Abnehmerbranchen sind die Industriegasversorgung und -abfüllung, die chemische Industrie und Verfahrenstechnik, der Schiffbau mit LNG-Einspritzsystemen sowie Off-/Onshore-Stickstoffversorgung und Kraftwerks-Notversorgung.
- Standort
- Willich
- Verfahren
- Herstellung von Tieftemperatur-Kolbenpumpen (TL/TLC/TLA Baureihe, Hochdruckpumpen für Flaschen- und, Herstellung von Hochleistungs-Prozesspumpen (SA/VSA/VSAH Baureihen), Herstellung von Vorladepumpen (VHV, doppelt-wirkende Tieftemperatur-Kolbenpumpen), Herstellung von Nieder- und Mitteldruckpumpen (SA/VSA Prozesspumpen, bis 120 bar, bis ca. 90 l/min), Herstellung von Hochleistungspumpen für LNG-Injektionssysteme (HLEP/VSAX, bis 400 bar / 400 l/min), Herstellung von Verdampfern und Gaserwärmern für tiefkalte verflüssigte Gase, Pumpenwartung und -überholung (Pumpenkopfwartung, Jahresinspektion, Störungsdienst, Ersatzteile), Anlageninstallation und Inbetriebnahme, Projektberatung, Personaltraining
- Werkstoffe
- Argon, Stickstoff, Sauerstoff, LNG, Kohlendioxid (CO2), Lachgas (N2O), Helium (He), Methan (CH4)
- Zertifikate
- ATEX, PED, ECMD, DNV / ABS / BV
- Branchen
- Industriegas-Versorgung und -Abfüllung, Verfahrenstechnik / chemische Industrie, Marine-Schiffbau (LNG-Einspritzsysteme für Dual-Fuel-Motoren), Offshore / Onshore Stickstoffversorgung, Kraftwerks-Notversorgung
- 01
Projektberatung und Auslegung
- 02
Konstruktion und Fertigung von Pumpenaggregaten
- 03
Montage auf Stahlrahmen mit Antrieb und Zubehör
- 04
Prüfung auf Prüfständen
- 05
Auslieferung und Inbetriebnahme
- 06
Wartung, Reparatur und Ersatzteilversorgung
Werkstoffe und Medien
Edelstahl 1.4301
Material für Pumpenköpfe von Tieftemperatur-Kolbenpumpen.
Edelstahl 1.4541
Material für Pumpenköpfe und Verdampferrohre in kryogenen Anwendungen.
Edelstahl 1.4571
Material für Pumpenköpfe und Verdampferrohre in kryogenen Anwendungen.
Edelstahl 316
Material der HLEP/VSAX-Hochleistungspumpen für LNG-Einspritzsysteme.
Edelstahl 321
Material der HLEP/VSAX-Hochleistungspumpen für LNG-Einspritzsysteme.
Monel
Hochdruckteile der TLC-M-Ausführung für Sauerstoff-Abfüllung.
PTFE
Faltenbälge und Dichtungen zum Schutz der Kolbenstangen.
SF-Cu
Material für Verdampferrohre.
Verzinkter Stahl
Rahmen, auf dem komplette Pumpenaggregate anschlussfertig montiert werden.
Grauguss
Materialkomponente der HLEP/VSAX-Baureihe.
Standorte
Willich
DEHauptsitz, Konstruktion, Fertigung, Prüfstand, Service
- Werkstoffe
- Edelstahl 1.4301/1.4541/1.4571/316/321, Monel, PTFE, SF-Cu, Grauguss, verzinkter Stahl
- Tieftemperatur-Kolbenpumpen TL/TLC/TLA (bis 700 bar, bis 27 l/min)

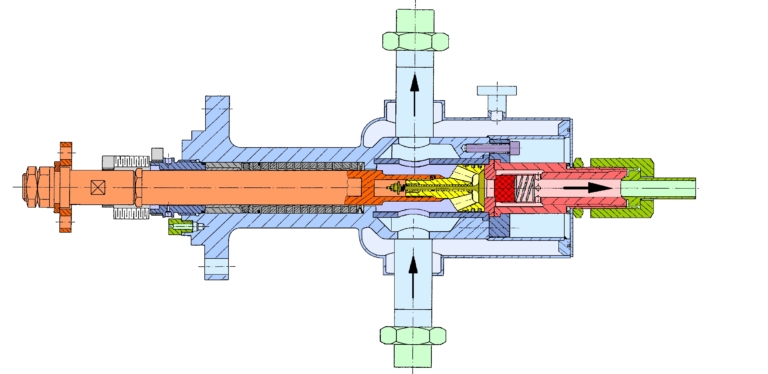

- Prozesspumpen SA/VSA/SAH/VSAH (bis 420 bar, bis 50 l/min)

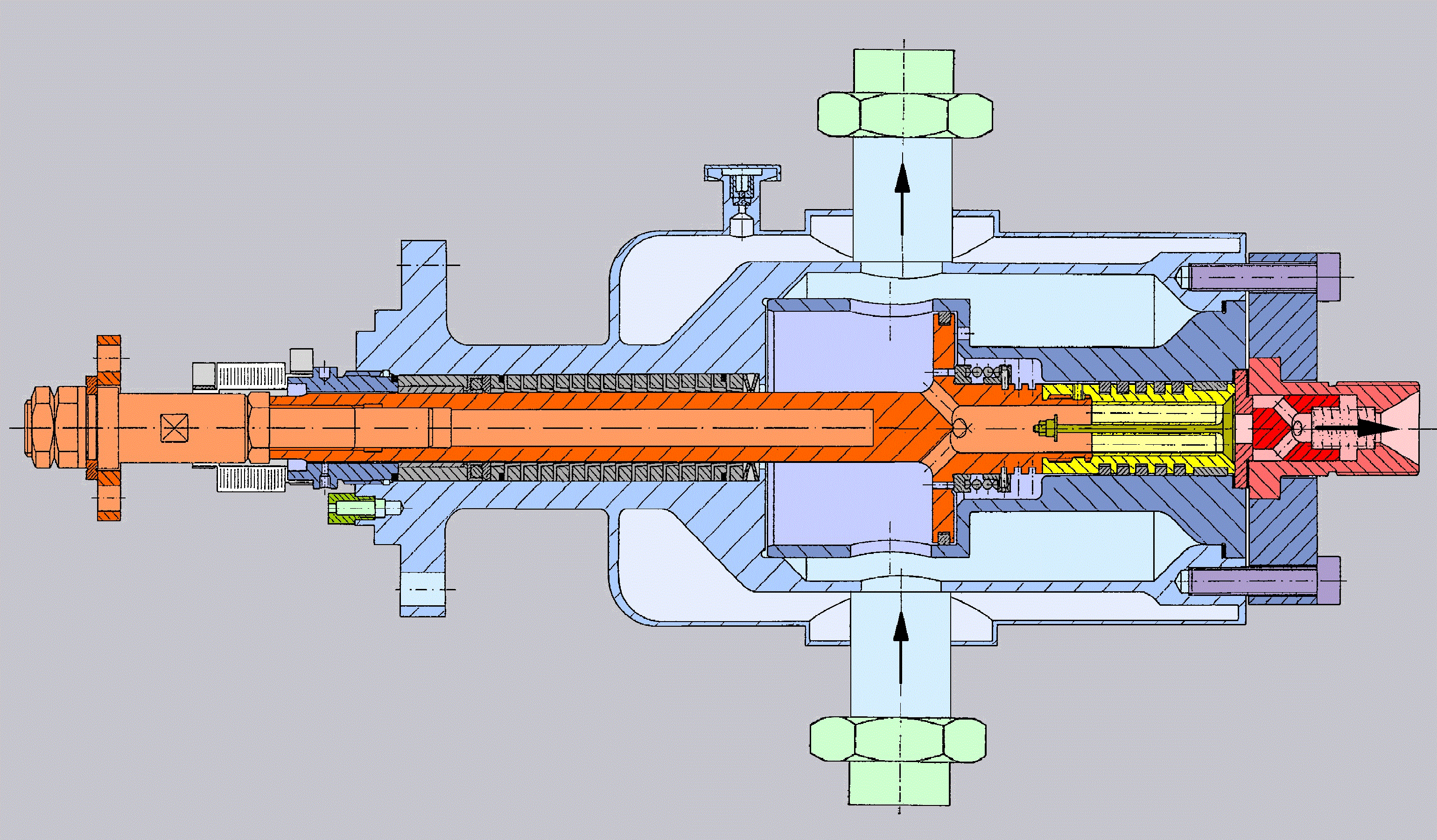

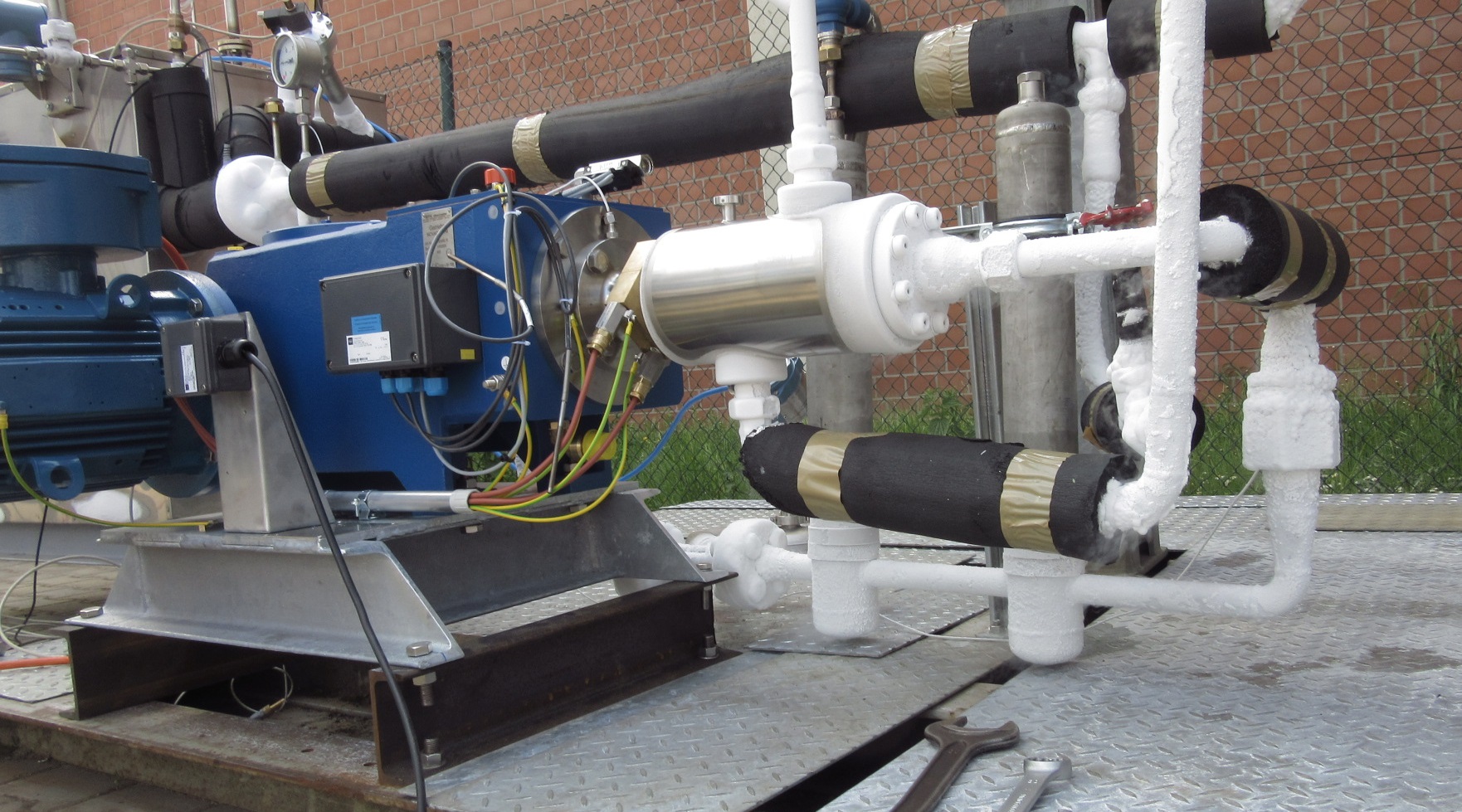

- Vorladepumpen VHV (bis 500 bar, bis 26 l/min)
- Hochleistungspumpen HLEP/VSAX (bis 400 bar / 400 l/min)
- Verdampfer CONVEX, SPIREX, PAREX, COREX, CENTREX, NDA, HDA
- Exzentertriebwerke F-01/DF-01 (45/60 mm Hub, bis 45 kN)
- Kurzhub-Triebwerke LDE/H2 (30 mm Hub, bis 20 kN)

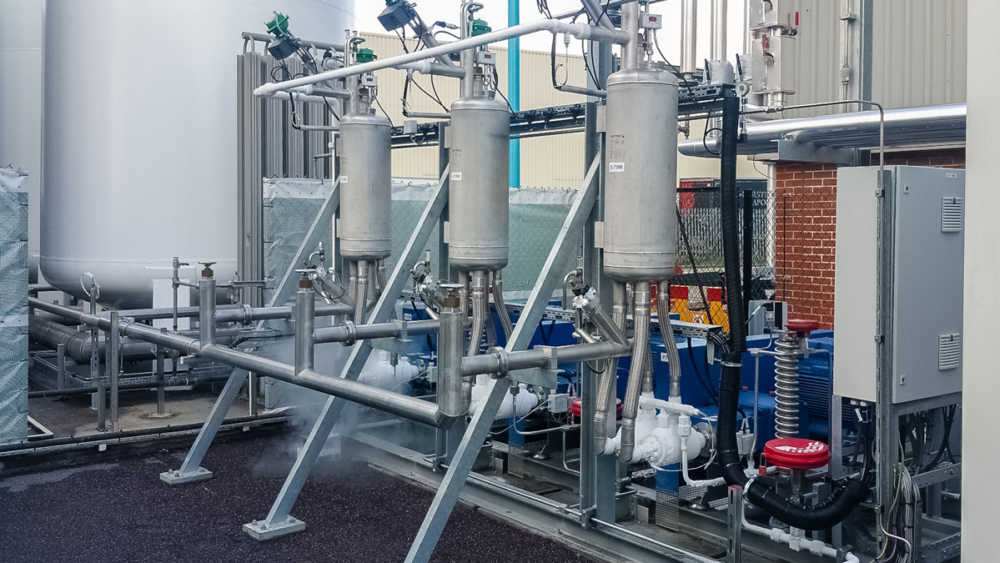

Pumpen und Verdampfer

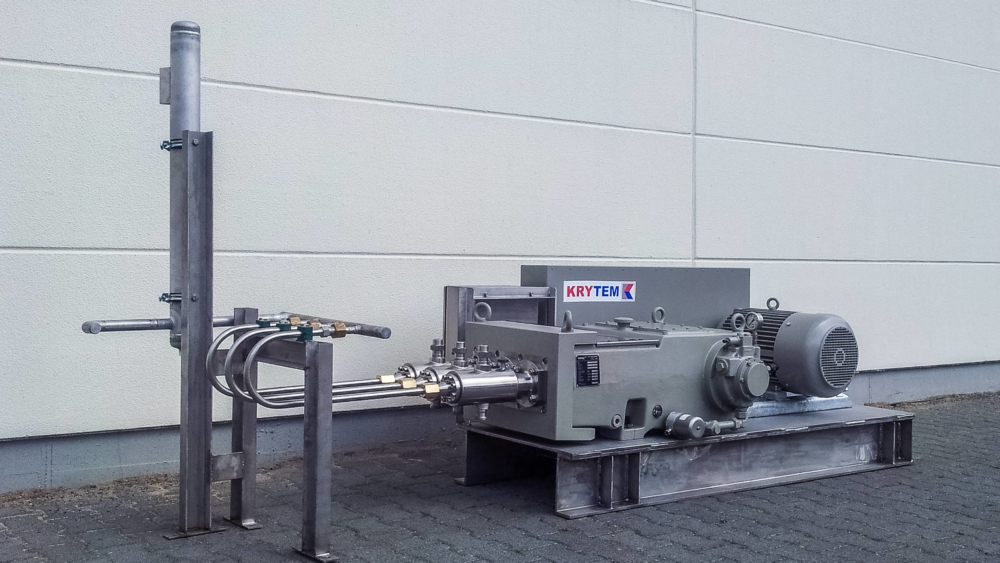

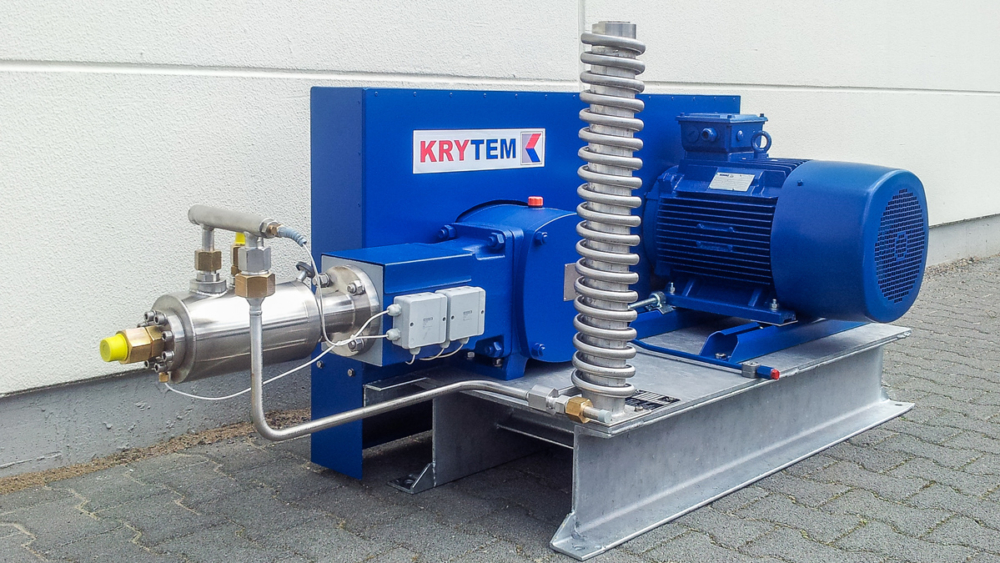

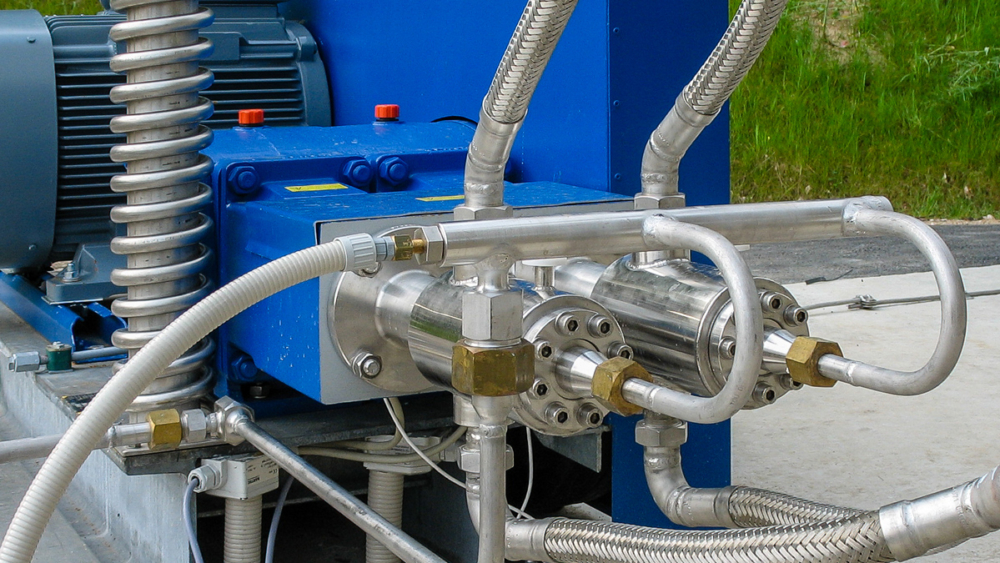

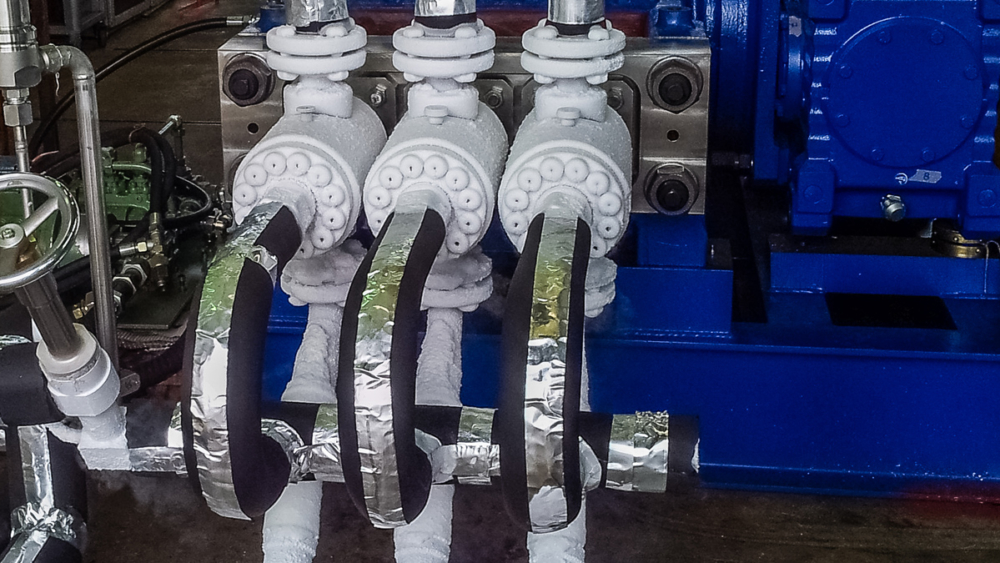

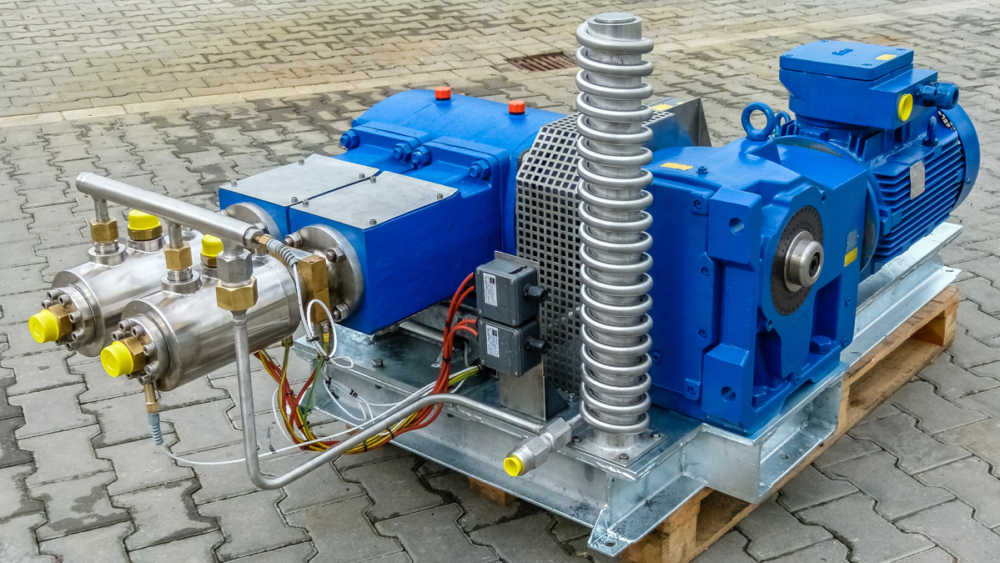

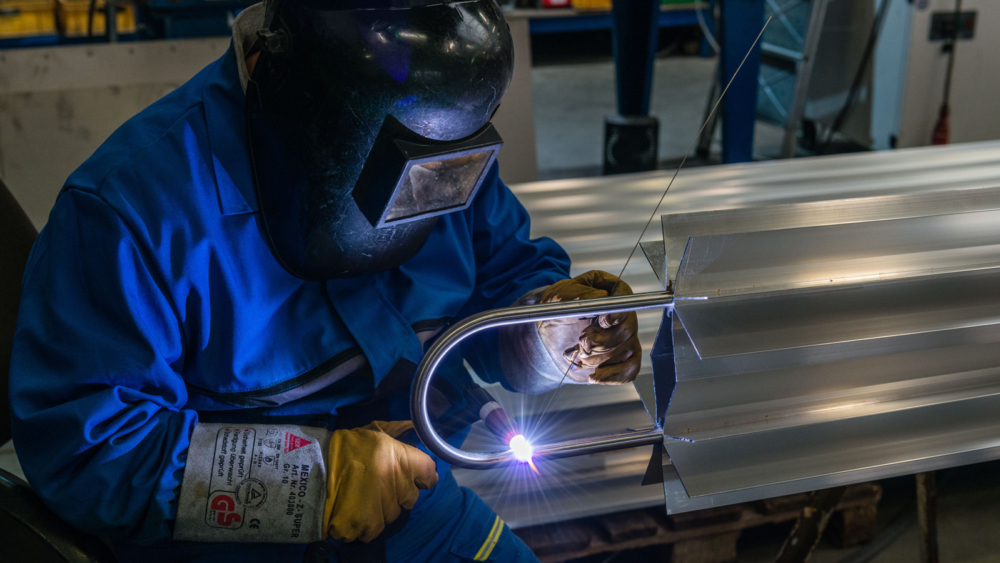

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Herstellung von Tieftemperatur-Kolbenpumpen (TL/TLC/TLA Baureihe, Hochdruckpumpen für Flaschen- undEngineering | – | – | – | – | Argon, Stickstoff, Sauerstoff, LNG, Kohlendioxid, Lachgas, Monel (Hochdruck-Teile TLC-M) |
| Herstellung von Hochleistungs-Prozesspumpen (SA/VSA/VSAH Baureihen)Engineering | – | – | – | – | kryogene Medien, CO2, N2O |
| Herstellung von Vorladepumpen (VHV, doppelt-wirkende Tieftemperatur-Kolbenpumpen)Engineering | – | – | – | – | kryogene Medien |
| Herstellung von Nieder- und Mitteldruckpumpen (SA/VSA Prozesspumpen, bis 120 bar, bis ca. 90 l/min)Engineering | – | – | – | – | kryogene Medien |
| Herstellung von Hochleistungspumpen für LNG-Injektionssysteme (HLEP/VSAX, bis 400 bar / 400 l/min)Engineering | – | – | – | – | LNG, Methanol, kryogene Flüssiggase, Stickstoff |
| Herstellung von Verdampfern und Gaserwärmern für tiefkalte verflüssigte GaseEngineering | – | – | – | – | N2, O2, Ar, CO2, He, CH4, LNG, brennbare, explosive und aggressive Medien |
| Pumpenwartung und -überholung (Pumpenkopfwartung, Jahresinspektion, Störungsdienst, Ersatzteile)Montage | – | – | – | – | – |
| Anlageninstallation und Inbetriebnahme, Projektberatung, PersonaltrainingMontage | – | – | – | – | – |
| Herstellung abwärme- oder dampfbeheizter Verdampfer (PAREX H, COREX, PAREX D)Engineering | – | – | – | – | kryogene Flüssigkeiten |
9 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Hochdruck-Kolbenpumpen Tieftemperatur (TL/TLC/TLA Baureihe) | KRYTEM TL/TLC/TLA | – | Enddrücke bis 700 bar, Fördermengen bis 27 l/min | – | Willich |
| Hochdruck-Prozesspumpen (SAH/VSAH) | KRYTEM SAH/VSAH | – | bis 420 bar, Fördermengen bis ca. 50 l/min | – | Willich |
| Vorladepumpen (VHV) | KRYTEM VHV | – | Enddrücke bis 420-500 bar, bis 26 l/min, Temperaturen bis -196°C | – | Willich |
| Prozesspumpen (SA/VSA) | KRYTEM SA/VSA | – | bis 120 bar, bis ca. 90 l/min | – | Willich |
| Hochleistungs-Kolbenpumpen (HLEP/VSAX, mit Wepuko Pahnke) | KRYTEM / Wepuko Pahnke HLEP/VSAX | – | bis 400 bar / 400 l/min, Temperaturen -196 bis -20°C | – | Willich |
| Verdampfer (CONVEX, SPIREX, PAREX, PAREX H/D/G, COREX) | KRYTEM CONVEX, SPIREX, PAREX, COREX | – | Durchsatz 1000 bis 40000 Nm³/h, Medium bis 40 bar | – | Willich |
| Elektrobeheizte Systeme (CENTREX, NDA, HDA) | KRYTEM CENTREX, NDA, HDA | – | – | – | Willich |
| Exzentertriebwerke Typ F-01/DF-01 (45/60 mm Hub) | KRYTEM F-01/DF-01 | – | max. Kolbenkraft 45 kN | – | Willich |
| Kurzhub-Triebwerke LDE/H2 (30 mm Hub) | KRYTEM LDE/H2 | – | max. Kolbenkraft 20 kN | – | Willich |
Zusatzleistungen
Referenzkunden
Qualität und Standards
Pumpen der SA/VSA-Baureihe werden im Testbetrieb geprüft; die HLEP/VSAX-Serie entspricht Standards wie ECMD, ATEX, PED, API, DNV, ABS und BV. Verdampfer und Gaserwärmer erfüllen die geltenden EU-Technikrichtlinien.
| Nachweis | Willich |
|---|---|
| ATEX | |
| PED | |
| ECMD | |
| DNV / ABS / BV |
Historie
- 2018
Präsentation der Produkte auf der Gastech in Barcelona (17.–20. September 2018)
