CNC-Lohnfertigung und ECM-Bearbeitung: Entgraten, Polieren, Kammerelysieren und Spritzlochverrundung sowie ECM-Maschinen- und Anlagenbau.
KSMA GmbH - Maschinen- und Anlagenbau
74214 Schöntal-BieringenNeu auf Amplifa
Über KSMA
Die KSMA GmbH ist ein 1992 von Karl-Heinz Sitzler gegründetes Unternehmen in Schöntal-Bieringen im Hohenlohekreis. Ursprünglich spezialisiert auf Entwicklung und Bau von Sondermaschinen, Vorrichtungen und kompletten Anlagen, liegt der Fokus heute auf CNC-Lohnfertigung und ECM-Dienstleistungen (elektrochemisches Entgraten, Polieren, Konturbearbeitung, Kammerelysieren). Die Kombination aus CNC-Bearbeitung und ECM-Verfahren ermöglicht die Lieferung einbaufertiger Teile und Baugruppen von Losgröße 1 bis zur Großserie. Ein Schwerpunkt ist die ECM-Spritzlochverrundung, unter anderem mit der neuentwickelten Maschine Flowtec2 für Präzisions-Spritzlochverrundungen mit hoher Durchflussgenauigkeit. Kunden stammen aus Automotive, Flugzeugbau und Luftfahrt, Chemie und Pharma, Lebensmittelindustrie und Maschinenbau. Daneben bietet KSMA ECM-Maschinen- und Anlagenbau, Vorrichtungsbau, Schulungen sowie Simultaneous Engineering mit eigener Konstruktion in 2D/3D CAD/CAM an.
- Standort
- Schöntal-Bieringen
- Verfahren
- CNC-Fräsen (5-Achs), CNC-Bearbeitung 4-Achs, CNC-Drehen, ECM-Entgraten (elektrochemisch), ECM-Polieren, ECM-Konturbearbeitung (Kammerelysieren), ECM-Spritzlochverrundung (Flowtec2, Durchflussgenauigkeit ca. ±3% bei 100 bar), ECM-Maschinen- und Anlagenbau (Sondermaschinenbau)
- Werkstoffe
- Aluminium, Werkstoffe aller Güten (allgemein, für CNC-Bearbeitung), Stahl, Werkstoffe aller Güten, Elektrochemisches Bearbeiten (ECM)
- Zertifikate
- Werker-Selbstkontrolle, 3D-Messtechnik
- Gegründet
- 1992
- Branchen
- Automotive, Flugzeugbau & Luftfahrt, Chemie & Pharma, Maschinenbau, Lebensmittelindustrie, Apparatebau
- 01
Simultaneous Engineering (Konstruktion 2D/3D CAD/CAM, Machbarkeitsstudien,
- 02
Werkzeug- und Vorrichtungsbau
- 03
CNC-Fräsen (4-/5-Achs) und CNC-Drehen
- 04
ECM-Bearbeitung (Entgraten, Polieren, Konturbearbeitung, Kammerelysieren,
- 05
3D-Messtechnik / Qualitätskontrolle
- 06
Montage und Lieferung einbaufertiger Teile und Baugruppen
Werkstoffe & Verfahren
Aluminium
Werkstoff für CNC-Frästeile und für die elektrochemische Bearbeitung von Kanten, Bohrungen und Spritzlöchern.
Stahl
Für Großdieselmotoren-Komponenten und Serienteile in CNC- und ECM-Bearbeitung.
Werkstoffe aller Güten
Die CNC-Lohnfertigung bearbeitet Werkstoffe aller Güten.
Elektrochemisches Bearbeiten (ECM)
Werkstück als Anode, Werkzeugelektrode als Kathode; Material wird im Elektrolytspalt elektrochemisch zersetzt - ohne thermische oder mechanische Beanspruchung.
Standorte
Schöntal-Bieringen
DEHauptsitz und Fertigung
- Losgröße
- Prototyp (Losgröße 1) bis Großserie
- Werkstoffe
- Werkstoffe aller Güten, Aluminium, Stahl
- 5-Achs-Bearbeitungszentren: 2x DMG DMU 60 evo, 3x DMG DMU 80 evo, 1x DMG DMU 100 evo, 5x Grob G550
- 5x CNC-Drehmaschinen (Spinner)
- 4-Achs-Bearbeitungszentren: 3x Matsuura H+405 (6-fach Pool), 4x Matsuura H+504 (Fastems Palettenspeicher), 1x Matsuura H+504 (6-fach Pool)
- 4 Programmierplätze
- ECM-Maschinen: 5x KSMA Standard bis 4.000 A, 4x KSMA Doppelstation bis 2.000 A
- ECM-Spritzlochverrundungsmaschine Flowtec2
- 3D-Messmaschine Zeiss Contura
- Oberflächen-Messgerät Zeiss Surfcom
- Messmaschine Keyence XM
Bauteile

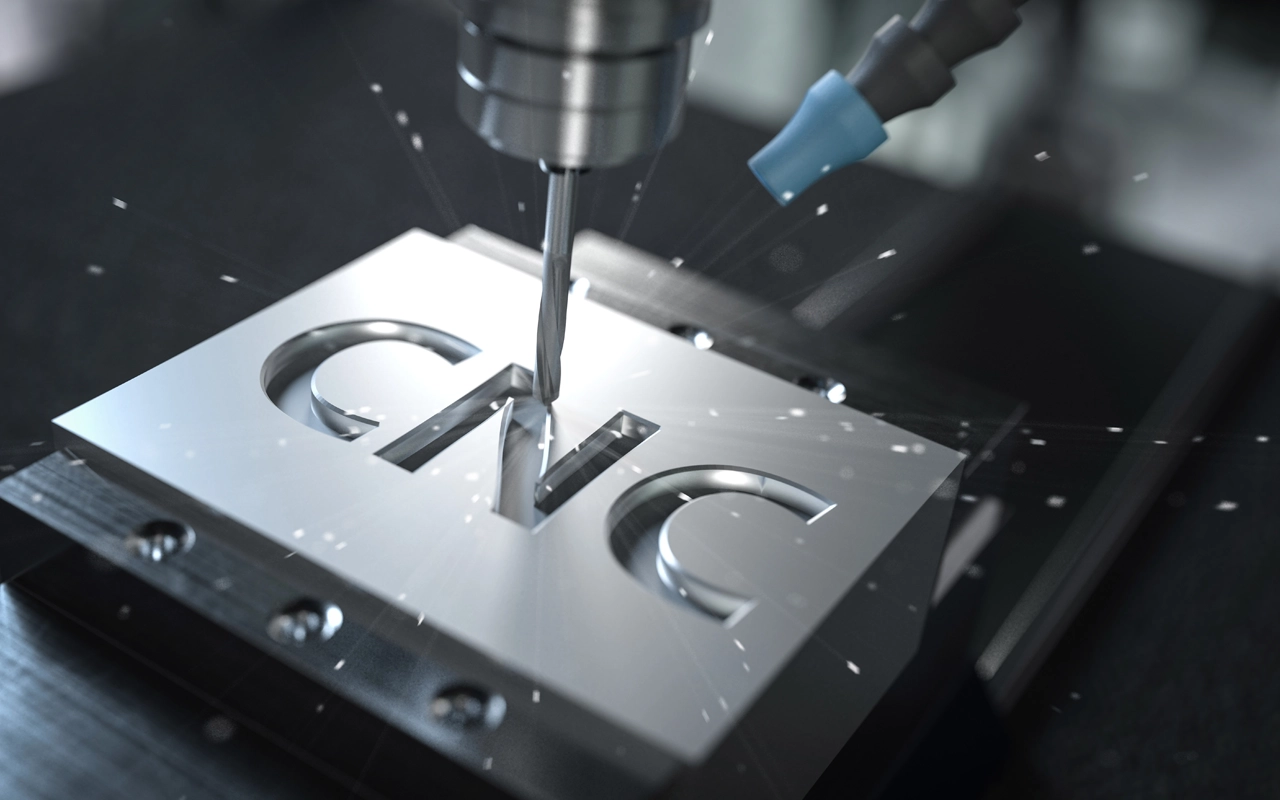

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Fräsen (5-Achs)Zerspanung | – | – | – | Losgröße 1 (Prototyp) – Großserie | Werkstoffe aller Güten |
| CNC-Bearbeitung 4-AchsZerspanung | – | – | – | Kleinserie – Großserie | Werkstoffe aller Güten |
| CNC-DrehenZerspanung | – | – | – | – | – |
| ECM-Entgraten (elektrochemisch)Oberfläche | – | – | – | Serienfertigung (Mindestbearbeitungszeit – Großserie | Aluminium, Stahl (Elektrolyt-Verfahren generell) |
| ECM-PolierenOberfläche | – | – | – | – | – |
| ECM-Konturbearbeitung (Kammerelysieren)Oberfläche | – | – | – | – | – |
| ECM-Spritzlochverrundung (Flowtec2, Durchflussgenauigkeit ca. ±3% bei 100 bar)Oberfläche | Durchflussgenauigkeit ca. ±3% (bei 100 bar) | – | – | – | Aluminium (Spritzlochdüsen, Hochdruckdüsen), Stahl (Großdieselmotoren-Komponenten) |
| ECM-Maschinen- und Anlagenbau (Sondermaschinenbau)Engineering | – | – | – | – | – |
| ECM-Vorrichtungsbau / WerkzeugbauEngineering | – | – | – | – | – |
| Simultaneous Engineering (CAD/CAM, 2D- und 3D-Konstruktion, Machbarkeitsstudien, Prototypen)Engineering | – | – | – | Losgröße 1 | – |
| 3D-Messtechnik / QualitätskontrollePrüfung | – | – | – | – | – |
| Montage / Lieferung einbaufertiger Teile und Baugruppen (vormontiert)Montage | – | – | – | – | – |
15 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Bearbeitungszentrum | DMG DMU 60 evo | 2 | – | – | Schöntal-Bieringen |
| 5-Achs-Bearbeitungszentrum | DMG DMU 80 evo | 3 | – | – | Schöntal-Bieringen |
| 5-Achs-Bearbeitungszentrum | DMG DMU 100 evo | 1 | – | – | Schöntal-Bieringen |
| 5-Achs-Bearbeitungszentrum | Grob G550 | 5 | – | – | Schöntal-Bieringen |
| CNC-Drehmaschine | Spinner | 5 | – | – | Schöntal-Bieringen |
| 4-Achs-Bearbeitungszentrum | Matsuura H+405 (mit 6-fach Pool) | 3 | – | – | Schöntal-Bieringen |
| 4-Achs-Bearbeitungszentrum | Matsuura H+504 (mit Fastems Palettenspeicher) | 4 | – | – | Schöntal-Bieringen |
| 4-Achs-Bearbeitungszentrum | Matsuura H+504 (mit 6-fach Pool) | 1 | – | – | Schöntal-Bieringen |
| Programmierplatz (CNC-Programmierung) | – | 4 | – | – | Schöntal-Bieringen |
| 3D-Messmaschine | Zeiss Contura | – | – | – | Schöntal-Bieringen |
| Oberflächen-Messgerät | Zeiss Surfcom | – | – | – | Schöntal-Bieringen |
| Messmaschine | Keyence XM | – | – | – | Schöntal-Bieringen |
| ECM-Maschine (Standard, bis 4.000 A) | KSMA Standard | 5 | – | – | Schöntal-Bieringen |
| ECM-Maschine (Doppelstation, bis 2.000 A) | KSMA Doppelstation | 4 | – | – | Schöntal-Bieringen |
| ECM-Spritzlochverrundungsmaschine | KSMA Flowtec2 | – | – | – | Schöntal-Bieringen |
Zusatzleistungen
Referenzkunden
Qualität
Die Qualitätskontrolle erfolgt unter anderem durch Werkerselbstkontrolle sowie mit 3D-Messtechnik: Zeiss Contura und Zeiss Surfcom sowie einer Keyence-XM-Messmaschine.
| Nachweis | Schöntal-Bieringen |
|---|---|
| Werker-Selbstkontrolle | |
| 3D-Messtechnik |
Historie
- 1992
Gründung von KSMA durch Karl-Heinz Sitzler; Spezialisierung auf Entwicklung und Bau von Sondermaschinen, -vorrichtungen und kompletten Anlagen. Später Fokus auf CNC-Lohnfertigung und ECM-Dienstleistungen.
- ca. 2000er
Entwicklung von ECM-Spritzloch-Verrundungsmaschinen für Großdieselmotoren, Hochdruckdüsen und Abfülldüsen mit einer Durchflussgenauigkeit von ca. ±3 % bei 100 bar.

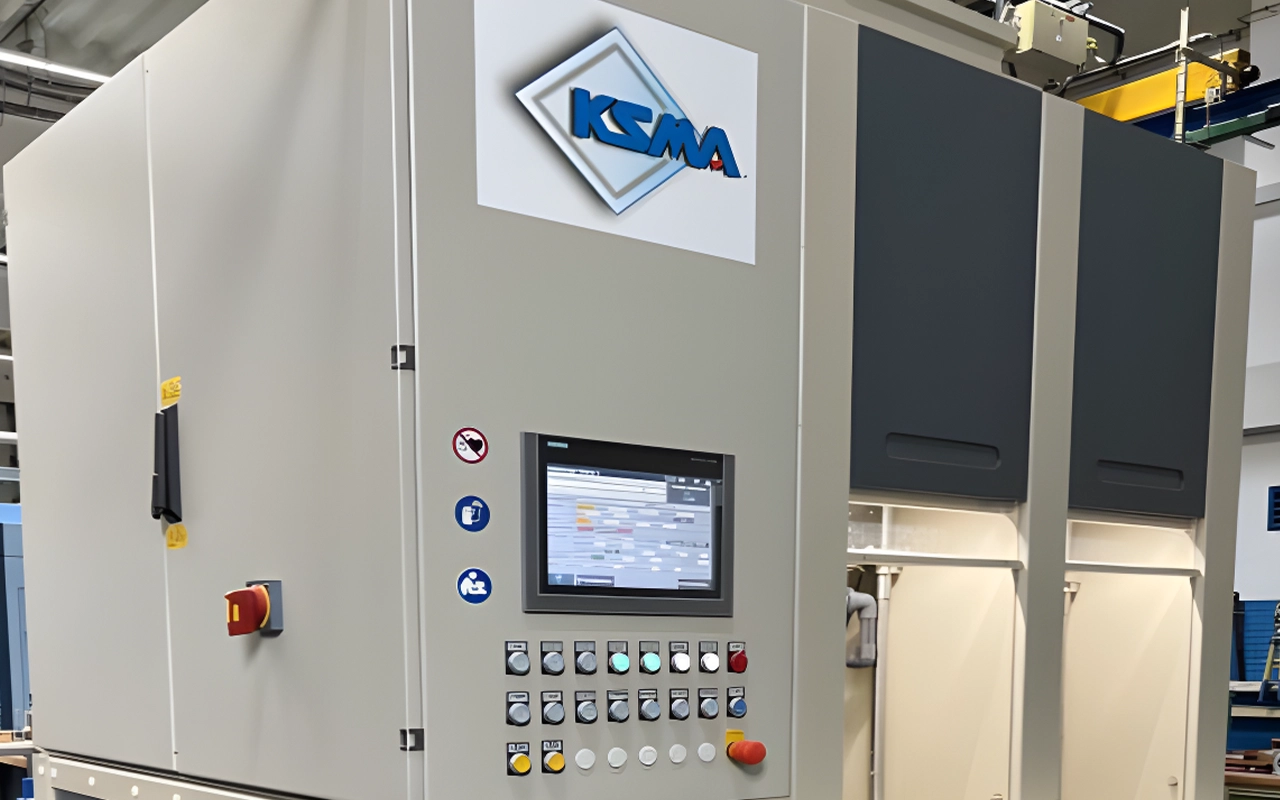

Neuentwicklung Flowtec2: ECM-Maschine für Präzisions-Spritzlochverrundungen mit sehr hoher Durchflussgenauigkeit.
