Werkzeug- und Maschinenbau aus Schwanewede: CNC-Fräsen von 3 bis 5 Achsen, HF-Fräsen, Drahterodieren und Stanztechnik bis 125 t
KSW Werkzeug & Maschinenbau GmbH & Co. KG
28790 SchwanewedeNeu auf Amplifa
Über KSW Werkzeug & Maschinenbau
Die KSW Werkzeug & Maschinenbau GmbH & Co. KG (Kurt Synowzik Werkzeugbau) wurde 1970 in Schwanewede bei Bremen gegründet und fertigt im Werkzeug- und Maschinenbau. Das Leistungsportfolio umfasst Werkzeug- und Vorrichtungsbau, Gieß- und Pressformenbau, Feinwerktechnik, Musterbau, Prüfmittelerstellung sowie Handhabungstechnik – von Einzelteilen und Prototypen bis zur Serienproduktion. Gefräst wird auf modernen CNC-Bearbeitungszentren mit 3, 4 und 5 Achsen (Mazak, Chiron), wobei der 5-Achsenbereich komplexe Formen, Hinterschnitte und schwierige Winkel in nur einer Aufspannung realisiert. Im 3D-Fräsen ist das Unternehmen auf Gießformen, Formstempel und Düseneinsätze spezialisiert, bearbeitet Materialien von wenigen Millimetern bis weit über einen Meter Größe. Die HF-Fräsen mit Spindeln bis 60.000 U/min fertigt Frontplatten und Kühlkörper für die Elektronikindustrie, das Drahterodieren liefert mit Genauigkeiten bis 2 µm filigrane Konturen, Profile und Verzahnungen. Abgerundet wird das Angebot durch Stanz- und Biegetechnik auf Exzenterpressen bis 125 t sowie CAD/CAM-Programmierung mit dem PEPS-System. Kunden stammen aus Maschinenbau, Luft- und Raumfahrt, Yachtbau, Nahrungsmittel-, Elektronik- und Medizintechnik.
- Standort
- Schwanewede
- Verfahren
- Werkzeug- und Vorrichtungsbau, Feinwerktechnik / Musterbau, Giess- und Pressformenbau, Prüfmittelerstellung, Handhabungstechnik, Fertigung von Einzelteilen und Prototypen bis hin zur Serienproduktion, Sondereinrichtungen für die Nahrungsmittelindustrie, 5-Achsen CNC-Fräsen (5-Achs Bearbeitungszentren)
- Werkstoffe
- Alu (Aluminium), Edelstahl, POM, Kunststoffe, CFK, Grafit, Aluminium, POM (Kunststoff)
- Zertifikate
- DIN EN ISO 9001:2000/2008, ISO 9001
- Gegründet
- 1970
- Branchen
- Maschinenbauindustrie, Luft- und Raumfahrt, Yachtbau, Nahrungsmittelindustrie, Elektronikindustrie, Medizintechnik
- 01
CAD/CAM-Konstruktion und -Programmierung (PEPS)
- 02
3-, 4- und 5-Achsen CNC-Fräsen
- 03
HF-Fräsen
- 04
Drahterodieren
- 05
Stanz- und Biegetechnik
- 06
Montage
- 07
Endkontrolle im Messraum
Werkstoffe und Verfahren
Aluminium
Plattenbearbeitung und gratarme Bearbeitung dünnwandiger Profile, u. a. Frontplatten und Kühlkörper.
Edelstahl
Zerspanung im 3D-Fräsbereich, u. a. für Gießformen, Formstempel und Düseneinsätze.
POM (Kunststoff)
Zerspanung im 3D-Fräsbereich von wenigen Millimetern bis weit über einen Meter Bauteilgröße.
CFK / Verbundmaterialien
HF-Fräsen von Verbundwerkstoffen mit hochtourigen Präzisionsspindeln.
Kunststoffe
Bearbeitung im HF-Fräsbereich bei kleineren Werkstücken.
Grafit
Fertigung von Grafitelektroden im Drahterodierbereich.
Standort
Schwanewede
DEHauptsitz / Produktion
- Losgröße
- Einzelteil bis Serie
- Werkstoffe
- Aluminium, Edelstahl, POM, Kunststoffe, CFK, Grafit

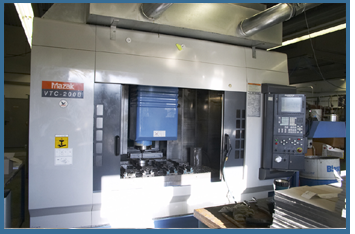

- Mazak VTC-200 B (3-Achsen, 1120x510x510 mm)
- Mazak VTC-200 C (3-Achsen, 1660x510x510 mm)
- Mazak Variaxis 630 5x II (5-Achsen, Ø630 mm)
- Mazak H-400 (4-Achsen, Palettenwechsler)
- Chiron FZ 12W (4-Achsen, Palettenwechsler)
- 2× Datron M3 4750 (HF-Fräsen, 1000x750x180 mm)
- Deckel FP2 NC

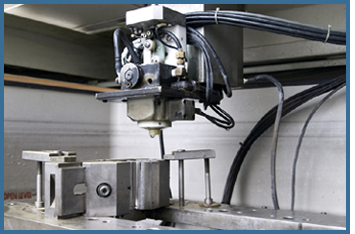

- Mitsubishi FA 20 S ADV (Drahterodieren, max. 1050x800x445 mm)
- Hitachi H-Cut 254 RS (Drahterodieren)
- Exzenterpressen 6 t bis 125 t
- Koordinatenmessmaschine Etalon Derby
- MICRO HITE Messturm
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Werkzeug- und VorrichtungsbauEngineering | – | – | – | – | – |
| Feinwerktechnik / MusterbauEngineering | – | – | – | – | – |
| Giess- und PressformenbauEngineering | – | – | – | – | – |
| PrüfmittelerstellungPrüfung | – | – | – | – | – |
| HandhabungstechnikEngineering | – | – | – | – | – |
| Fertigung von Einzelteilen und Prototypen bis hin zur SerienproduktionZerspanung | – | – | – | Einzelteil – Serie | – |
| Sondereinrichtungen für die NahrungsmittelindustrieEngineering | – | – | – | – | – |
| 5-Achsen CNC-Fräsen (5-Achs Bearbeitungszentren)Zerspanung | – | Ø630 mm (max. Werkstückgröße Variaxis) | – | – | – |
| 3-Achsen CNC-Fräsen / 3D Fräsen (Gießformen, Formstempel, Düseneinsätze)Zerspanung | – | von wenigen Millimetern bis weit über | – | – | Alu, Edelstahl, POM |
| HF-Fräsen (hochtourige Präzisionsspindeln, Frontplatten, Kühlkörper, 3D-Gravur)Zerspanung | – | 1000 mm × 750 mm × 180 mm | – | Einzelteil – Serie | Aluminium, Kunststoffe, CFK, Verbundmaterialien |
| CNC-BohrenZerspanung | – | – | – | – | – |
| DrahterodierenZerspanung | bis zu 2 μm | 450 mm (Werkstückhöhe) | – | – | Grafit (Grafitelektroden) |
| Stanz- und BiegetechnikUmformung | – | – | – | – | – |
| Exzenterpressen bis 125 tUmformung | – | – | – | – | – |
| CAD/CAM Konstruktion und Programmierung (PEPS CAD/CAM System)Engineering | – | – | – | – | – |
13 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 3-Achsen CNC-Bearbeitungszentrum | Mazak VTC-200 B | 1 | X-Y-Z: 1120x510x510 mm, Tisch 2800x655x640 mm, SK40 | – | Schwanewede |
| 3-Achsen CNC-Bearbeitungszentrum | Mazak VTC-200 C | 1 | X-Y-Z: 1660x510x510 mm, Tisch 4000x655x640 mm, SK40 | – | Schwanewede |
| 5-Achsen CNC-Bearbeitungszentrum | Mazak Variaxis 630 5x II | 1 | X-Y-Z: 630x630x510 mm, max. Werkstück Ø630 mm, SK40 | – | Schwanewede |
| 4-Achsen CNC-Bearbeitungszentrum | Mazak H-400 | 1 | X-Y-Z: 560x510x510 mm, SK40, 2-fach Palettenwechsler | – | Schwanewede |
| 4-Achsen CNC-Bearbeitungszentrum | Chiron FZ 12W | 1 | X-Y-Z: 400x200x200 mm, 2-fach Palettenwechsler | – | Schwanewede |
| HF-Fräsmaschine | Datron M3 4750 | 2 | X-Y-Z: 1000x750x180 mm | – | Schwanewede |
| NC-Werkzeugfräsmaschine | Deckel FP2 NC | 1 | X-Y-Z: 300x220x400 mm, Tisch 620x390 mm | – | Schwanewede |
| Drahterodiermaschine | Mitsubishi FA 20 S ADV | 1 | X-Y-Z: 500x350x450 mm, Konikwinkel 30°/150 mm, max. Werkstück 1050x800x445 mm | – | Schwanewede |
| Drahterodiermaschine | Hitachi H-Cut 254 RS | 1 | X-Y-Z: 400x250x160 mm (eintauchend 160 mm) | – | Schwanewede |

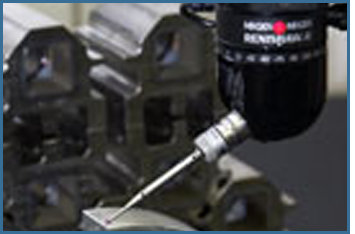

| Koordinatenmessmaschine | Etalon Derby | 1 | X-Y-Z: 457x508x406 mm | – | Schwanewede |
| Exzenterpresse | – | – | 6 t bis 125 t Presskraft | – | Schwanewede |
| Messturm | MICRO HITE | 1 | – | – | Schwanewede |
| Handgeführte Koordinatenmessmaschine | Etalon | 1 | – | – | Schwanewede |
Zusatzleistungen
Qualitätssicherung
Im Rahmen des ISO-9001-Qualitätsmanagements werden Qualität und Termine über den gesamten Workflow bis zur Endkontrolle überwacht und dokumentiert. Im klimatisierten Messraum stehen ständig kontrollierte Mess- und Prüfmittel wie ein MICRO HITE Messturm, eine handgeführte Etalon-Koordinatenmessmaschine und eine Koordinatenmessmaschine Etalon Derby zur Verfügung.
| Nachweis | Schwanewede |
|---|---|
| ISO 9001 |
Historie
- 1970
Gründung der Kurt Synowzik Werkzeugbau GmbH & Co. KG in Schwanewede
