Akkreditierte Kalibrierstelle SCS sowie Entwicklung und Fertigung hochpräziser Messgeräte und Sondermesseinrichtungen.
Kunz precision AG

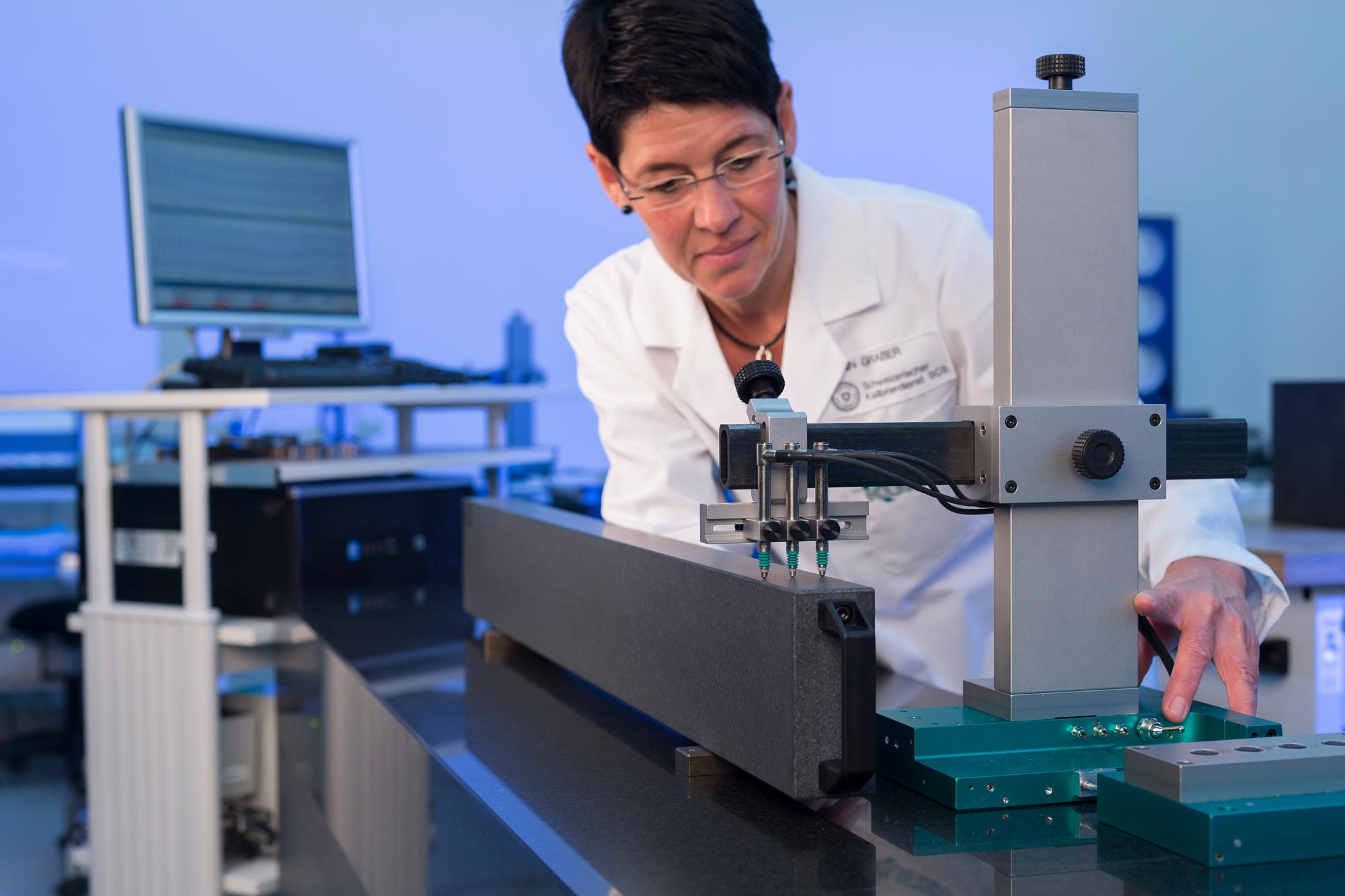

Zofingen (CH) · Hauptsitz, Mess- und Kalibrierlabor, FertigungNeu auf Amplifa
Über Kunz precision AG
Die Kunz precision AG mit Sitz in Zofingen ist auf Messtechnik, Kalibrierdienste sowie die Entwicklung und Fertigung hochpräziser Messsysteme spezialisiert. Seit 1980 entwickelt das Unternehmen Messgeräte und kundenspezifische Sondermesseinrichtungen mit Genauigkeiten bis in den Nanometerbereich, darunter Spindelmessmaschinen für Gewinde- und Kugelumlaufspindeln, Maskenmessmaschinen mit Laserinterferometern, Rastermaskenmaschinen sowie Rechtwinkligkeits- und Geradheitsmesssysteme mit Vakuum-Luftlagertechnologie. Ergänzend stellt die Firma Prüfmittel aus Hartgestein und Aluminium her, wie Prüfplatten, Prüfquader, Prüfwinkel und Prüflineale, und fertigt feinstgeläppte Messflächen. Als Kalibrierstelle SCS nach ISO/IEC 17025 (SCS 0006) bietet das Unternehmen akkreditierte Kalibrierungen für Länge, Geradheit, Parallelität, Winkel, Rechtwinkligkeit, Ebenheit sowie Werkzeug- und Messmaschinen an, bis zu Messlängen von 40 Metern. Kunden stammen aus der Maschinen- und Uhrenindustrie, der Medizinaltechnik und von staatlichen Messinstituten weltweit.
- Standort
- Zofingen
- Verfahren
- Kalibrierung von Länge, Geradheit, Parallelität, Winkel, Rechtwinkligkeit, Ebenheit,, Prüfplattenservice (Kalibrierung Hartgestein-Prüfplatten, Nacharbeit/Läppen), Stativplatten-Oberflächenbearbeitung (fein geläppt, bombiert, TOPO-Messmethode), Geometrieservice Werkzeugmaschinen (Positioniergenauigkeit, Geradheit, Rechtwinkligkeit, Ebenheit,, Kalibrierung Höhenmessgeräte, Längenmessgeräte, optische Messgeräte, Koordinatenmessgeräte,, Kalibrierung von Prüflinealen, Prüfwinkeln, Prüfquadern, Prüfwürfeln bis 1000×1000×1000 mm,, Entwicklung und Fertigung hochpräziser Messgeräte und Sondermesseinrichtungen (Genauigkeiten bis in, Fertigung Hartgestein-Prüfmittel (Prüfplatten, Prüflineale, Winkel, Würfel)
- Werkstoffe
- Hartgestein, Aluminium, Zerodur, Gusseisen, Hartgestein (feinkörnig)
- Zertifikate
- ISO/IEC 17025 (SCS-Akkreditierung, Kalibrierlaboratorium Länge und Winkel,, ISO/IEC 17025 (SCS 0006, Länge und Winkel)
- Gegründet
- 1980
- Branchen
- Maschinenindustrie, Uhrenindustrie, Medizinaltechnologie, Staatliche Messinstitute, Kalibrierlabors, Optik/Photonik (Beleuchtung, Anzeigen, Sensorik)
- 01
Engineering und Entwicklung von Messgeräten und Sondermesseinrichtungen
- 02
Fertigung von Baugruppen aus Hartgestein, Aluminium und Zerodur
- 03
Feinstläppen der Messflächen
- 04
Montage und Integration von Messsystemen (Vakuum-Luftlagertechnik,
- 05
Kalibrierung und Auslieferung inkl. SCS-Zertifikat (ISO/IEC 17025)
- 06
Q-Support, Messmittelfähigkeit (MSA-1, MSA-2) und Maschinen-Kalibrierung vor Ort
Werkstoffe & Verfahren
Hartgestein (feinkörnig)
Grundmaterial für Prüfplatten, Prüflineale, Prüfwinkel, Prüfwürfel sowie Maschinenbetten und Portale der Messmaschinen, feinstgeläppt in hoher Präzision.
Aluminium
Gewichtsreduzierte Prüfmittel wie Prüfwinkelplatten und Prüfquader mit feiner Materialstruktur und gleichmässiger Temperaturverteilung.
Zerodur
Thermisch hochstabiles Glaskeramikmaterial für Planspiegel in Maskenmessmaschinen und Zerodur-Glasmassstäbe als Wegmesssystem.
Gusseisen
Basis und Säule von Höhenmessgeräten (TESA Micro-Hite) für Robustheit und Wiederholpräzision.
Standorte
Zofingen
CHHauptsitz, Mess- und Kalibrierlabor, Fertigung und Entwicklung
- Stückgewicht / Größe
- Prüfwürfel bis 1000×1000×1000 mm; Spindelmessmaschinen bis
- Losgröße
- Einzelfertigung und kundenspezifische Sonderlösungen; Serienprodukte für
- Werkstoffe
- Hartgestein, Aluminium, Zerodur, Gusseisen
- Spindelmessmaschine STM-4000 (Messlänge Z 4000 mm)
- Spindelmessmaschine STM-8000 (Messlänge Z 8000 mm)
- Maskenmessmaschine MM 400-300 (Positionsgenauigkeit 50 nm)
- Rastermaskenmaschine Size A3 (Verfahrweg 500 mm)
- Rastermaskenmaschine Size A0 (Verfahrweg 1350 mm)
- Rechtwinkligkeitsmessgerät SQUARE-master (motorisch gesteuert)
- TESA Höhenmessgeräte (Micro-Hite, Micro-Hite+M, TESA-Hite)
- Laserinterferometer für Positioniergenauigkeit bis 40 m
Bauteile & Produkte

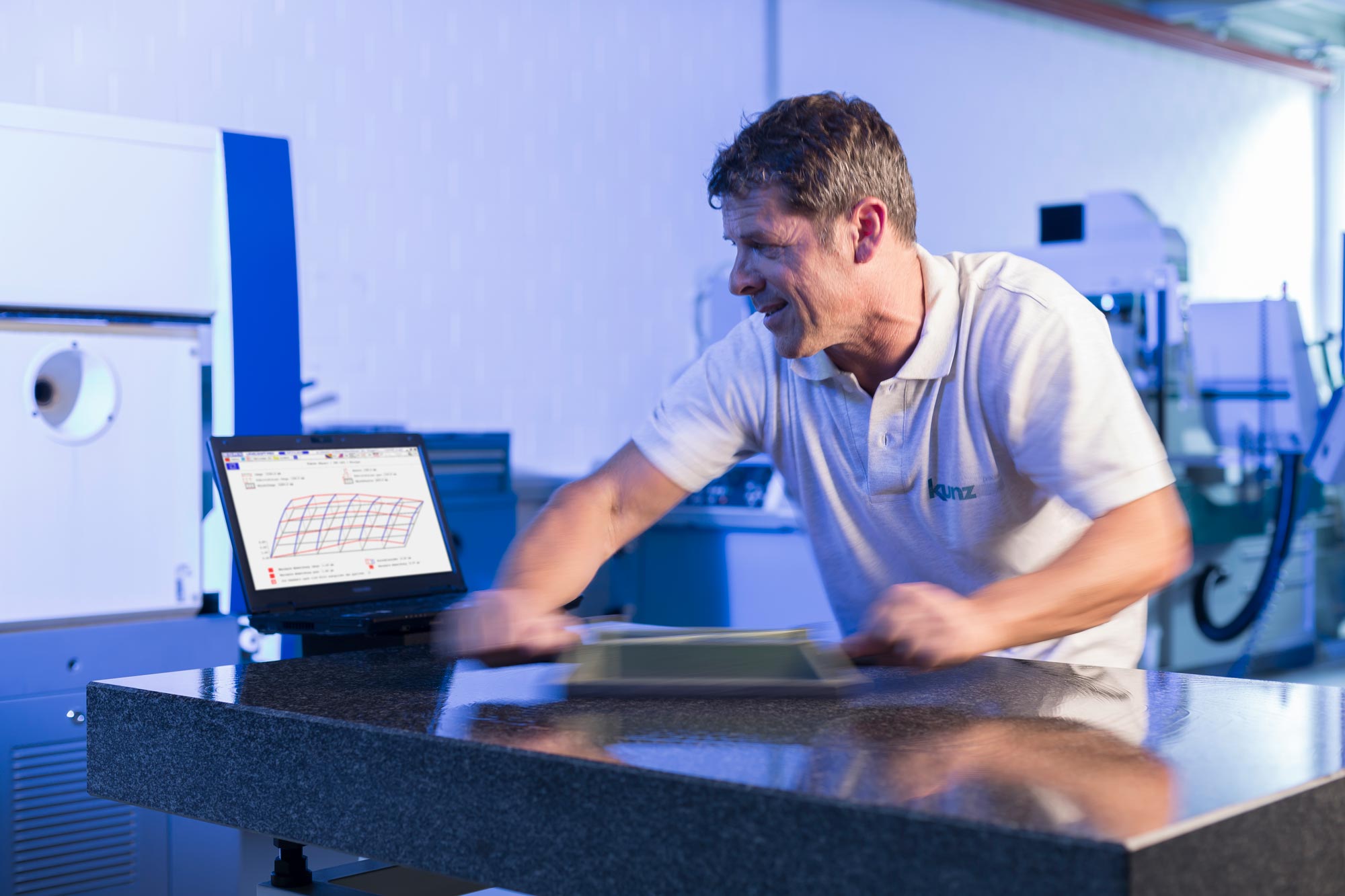

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Kalibrierung von Länge, Geradheit, Parallelität, Winkel, Rechtwinkligkeit, Ebenheit,Prüfung | – | bis 40 m (Werkzeugmaschinen) | – | – | – |
| Prüfplattenservice (Kalibrierung Hartgestein-Prüfplatten, Nacharbeit/Läppen)Prüfung | – | – | – | – | Hartgestein |
| Stativplatten-Oberflächenbearbeitung (fein geläppt, bombiert, TOPO-Messmethode)Prüfung | – | – | – | – | Hartgestein |
| Geometrieservice Werkzeugmaschinen (Positioniergenauigkeit, Geradheit, Rechtwinkligkeit, Ebenheit,Prüfung | – | – | – | – | – |
| Kalibrierung Höhenmessgeräte, Längenmessgeräte, optische Messgeräte, Koordinatenmessgeräte,Prüfung | – | bis 3000 mm (Endmasse) | – | – | – |
| Kalibrierung von Prüflinealen, Prüfwinkeln, Prüfquadern, Prüfwürfeln bis 1000×1000×1000 mm,Prüfung | – | 3000 mm | – | – | Hartgestein |
| Entwicklung und Fertigung hochpräziser Messgeräte und Sondermesseinrichtungen (Genauigkeiten bis inEngineering | Nanometerbereich | – | – | – | Hartgestein, Aluminium, Zerodur |
| Fertigung Hartgestein-Prüfmittel (Prüfplatten, Prüflineale, Winkel, Würfel)Prüfung | – | – | – | – | Hartgestein |
| Läppen feinstgeläppter Messflächen (Prüfmittel Aluminium/Hartgestein)Oberfläche | Rechtwinkligkeit 1.0–2.0 µm | 1000 mm × 600 mm | – | – | Aluminium, Hartgestein |
| Spindelmessmaschine STM – dynamische Vermessung von Gewindespindeln (Kugelumlaufspindeln)Prüfung | Systemgenauigkeit 1.5 µm + 1.5×10⁻⁶·L | 8000 mm (STM-8000 Messlänge) | 11000 kg (Maschine) | – | – |
| Maskenmessmaschine MM – Nanometer-Positionsmessung mit LaserinterferometernPrüfung | Positionsgenauigkeit 50 nm, Auflösung 1.0 nm | – | – | – | Zerodur |
| Rastermaskenmaschine – Fertigung grosser kohärenter Gitter (Phasenmasken), Werkstückgrössen A3 bisAdditiv | Systemgenauigkeit 0.2 μrad + 2.5×10⁻⁶·L (ultra: 0.15 μrad + | 1350 mm (Verfahrweg A0) | – | – | Hartgestein, Zerodur |

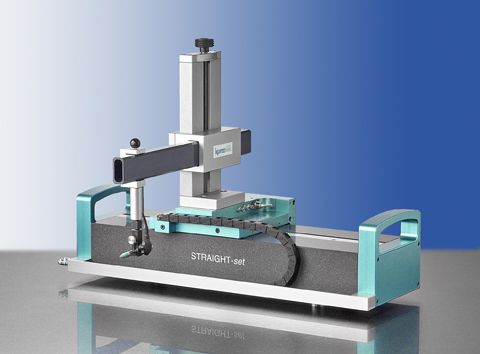

| Ausrichten und Montagearbeiten an Linearführungen (STRAIGHT-set)Montage | – | – | – | – | – |
7 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Spindelmessmaschine STM-4000 | Kunz precision AG STM-4000 | – | Messlänge Z 4000 mm, Verfahrweg Z 4200 mm, Werkstück-Ø 20–125 mm (in Prismen), 5055 × 746 × 1345 mm | – | Zofingen |
| Spindelmessmaschine STM-8000 | Kunz precision AG STM-8000 | – | Messlänge Z 8000 mm, Verfahrweg Z 8100 mm, Werkstück-Ø 20–125 mm (in Prismen), 8960 × 746 × 1345 mm | – | Zofingen |
| Maskenmessmaschine MM 400-300 | Kunz precision AG MM 400-300 | – | Verfahrweg X/Y 410/310 mm, Messlänge 400/300 mm | – | Zofingen |
| Rastermaskenmaschine Size A3 | Kunz precision AG Size A3 | – | Verfahrweg 500 mm | – | Zofingen |
| Rastermaskenmaschine Size A0 | Kunz precision AG Size A0 | – | Verfahrweg 1350 mm | – | Zofingen |
| Höhenmessgeräte (TESA Micro-Hite, Micro-Hite+M, TESA-Hite) | TESA Micro-Hite / Micro-Hite+M / TESA-Hite | – | – | – | Zofingen |
| Rechtwinkligkeitsmessgerät SQUARE-master (motorisch gesteuert) | Kunz precision AG SQUARE-master | – | – | – | Zofingen |
Zusatzleistungen
Qualität & Akkreditierung
Die Kunz precision AG ist als Kalibrierlaboratorium für die Messgrössen Länge und Winkel nach ISO/IEC 17025:2017 akkreditiert (SCS 0006, erstmals akkreditiert am 10.07.1987). Das Messlabor in Zofingen gehört zu den genauesten der Schweiz; die Messmethoden wurden teilweise gemeinsam mit dem Eidgenössischen Institut für Metrologie METAS entwickelt.
| Nachweis | Zofingen |
|---|---|
| ISO/IEC 17025 (SCS 0006, Länge und Winkel) |
Historie
- 1980
Gründung der Kunz precision AG.
- 1987
Akkreditierung als erste Kalibrierstelle SCS für Maschinenabnahmen in der Schweiz durch das Eidgenössische Institut für Metrologie METAS (10.07.1987).
- 2023
Aktuelle SCS-Akkreditierung nach ISO/IEC 17025:2017 für die Messgrössen Länge und Winkel (15.12.2023 bis 14.12.2028).
- 2025
Aktualisierung des SCS-Verzeichnisses mit erweitertem Geltungsbereich (28.08.2025).
