CNC-Zerspanung von Präzisionsteilen aus Guss, Stahl und Aluminium für Hydraulik und Maschinenbau
Lange GmbH
72537 Mehrstetten (Hauptsitz / Produktion)Neu auf Amplifa
Über die Lange GmbH
Die Lange GmbH ist ein 1984 gegründetes Familienunternehmen mit Sitz in Mehrstetten (Baden-Württemberg) und rund 60 Mitarbeitenden. Kerngeschäft ist die Fertigung nach Zeichnung von Dreh- und Frästeilen aus Guss, Stahl und Aluminium – vom Prototyp über Einzelstücke und Ersatzteile bis zur Klein- und Mittelserie in Losgrößen von 1 bis 5.000 Stück. Die Produktpalette umfasst die Komplettbearbeitung inklusive Wärmebehandlung von Gehäusen, Anschlussplatten und Steuerblöcken für die Mobil- und Stationär-Hydraulik sowie Maschinenbau-Elemente aller Art. Gefertigt wird auf modernen, teilweise vollautomatisierten CNC-Dreh- und Dreh-Fräszentren (Mazak) sowie Vertikal- und Horizontal-Bearbeitungszentren, ergänzt durch Honen, Planläppen, Hochdruckwasserstrahlentgraten, Reinigen, Laser-Beschriftung und Vormontage. Projekte werden in 3D (CAD/CAM) konstruiert und direkt an die CNC-Maschinen übertragen. Auf einer Produktionsfläche von 2.850 m² auf einem 7.000 m² großen Grundstück entstehen montagebereite Bauteile nach DIN EN ISO 9001 zertifiziertem Qualitätsmanagement. Seit 2021 investiert das Unternehmen verstärkt in Automatisierung und Robotertechnik.
- Standort
- Mehrstetten
- Verfahren
- Drehen (CNC-Drehen, teils 5-/6-Achsen, vollautomatisiert), Fräsen (CNC-Fräsen, Horizontal- und Vertikal-Bearbeitungszentren), Bohren, Honen, Läppen (Planläppen), Wasserstrahlentgraten (Hochdruckwasserstrahlentgraten), Entgraten, Laser-Beschriftung / Laserkennzeichnung
- Werkstoffe
- Guss, Stahl, Aluminium, CNC-Drehen (inkl. Dreh-Fräsbearbeitung), CNC-Fräsen, Honen und Planläppen, Hochdruckwasserstrahlentgraten, Reinigen
- Zertifikate
- DIN EN ISO 9001
- Gegründet
- 1984
- Mitarbeiter
- 60
- Branchen
- Hydraulik (mobil und stationär), Maschinenbau, Hydraulik (Mobil und Stationär)
- 01

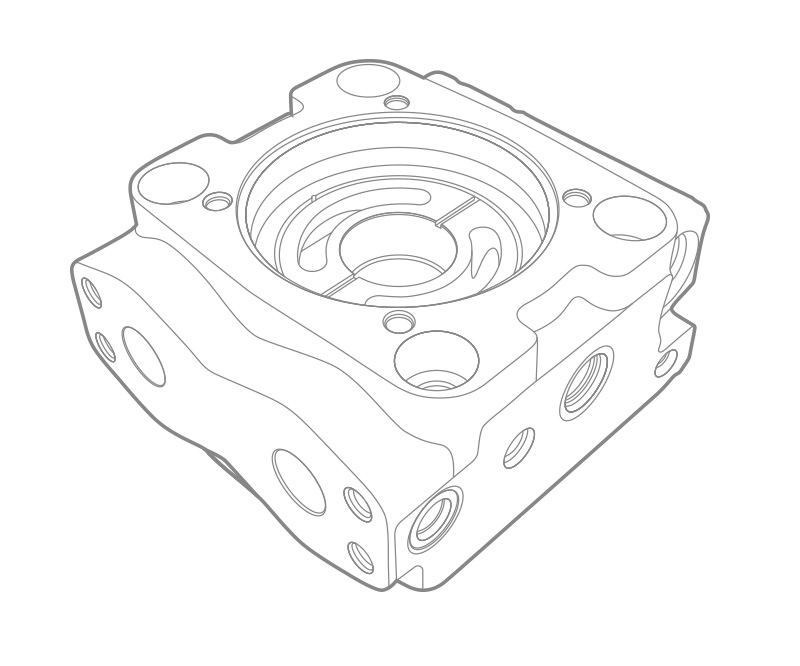

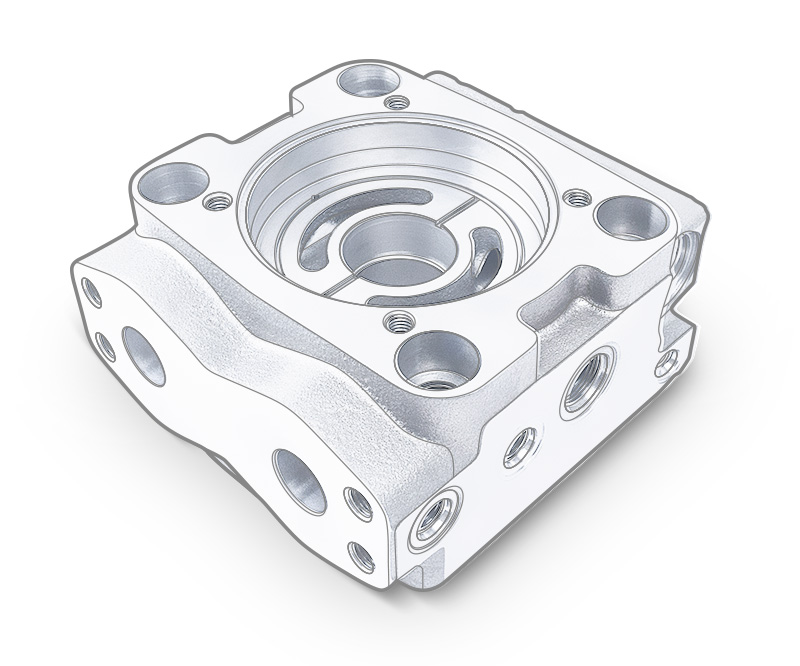

3D-Konstruktion (CAD/CAM) und Projektplanung
- 02
CNC-Drehen und CNC-Fräsen (teils vollautomatisiert)
- 03
Bohren
- 04
Honen und Planläppen
- 05
Wasserstrahlentgraten und Entgraten
- 06
Laser-Beschriftung
- 07
Reinigen
- 08
Externe Veredelung (Galvanisieren, Eloxieren, Härten, Lackieren) auf Wunsch
- 09
Vormontage
- 10
Mess- und Prüftechnik / Qualitätsmanagement
Werkstoffe und Verfahren
Guss

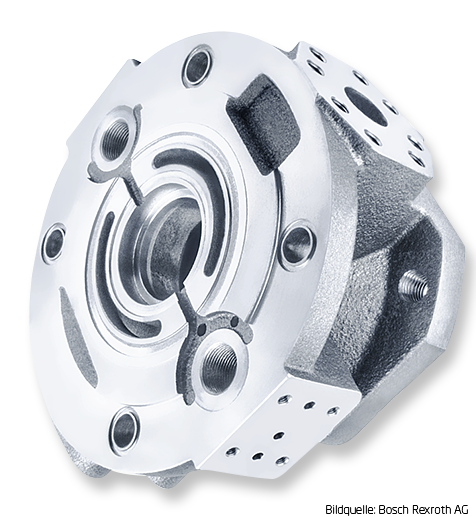

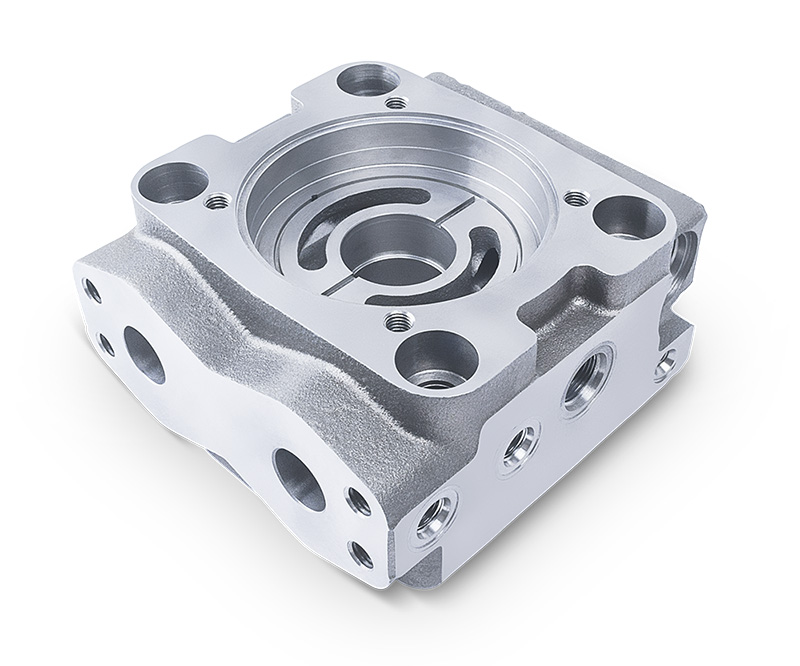

Bearbeitung von Gussteilen, insbesondere Gehäuse, Anschlussplatten und Steuerblöcke für die Hydraulik.
Stahl
Zerspanung von Stahlbauteilen nach Zeichnung für Prototypen und Serien.
Aluminium
Leichtmetallbearbeitung, u. a. für Hydraulik- und Maschinenbaukomponenten; Eloxieren als externe Veredelungsoption.
CNC-Drehen (inkl. Dreh-Fräsbearbeitung)
Vollautomatisierte Drehbearbeitung auf Mazak-Maschinen, teils mit Gegenspindel, Stangenmagazin und Portallader.
CNC-Fräsen
Vertikal- und Horizontal-Bearbeitungszentren mit bis zu 9-fach Palettenwechsel und Messtastern.
Honen und Planläppen
CNC-Vertikal-Honmaschine (Honbereich 5–40 mm, Honlänge max. 150 mm) und Einscheiben-Planläppmaschine.
Hochdruckwasserstrahlentgraten
Piller Vector Jet, 4 Achsen, Druck bis 710 bar, Werkstückaufnahme bis max. 400 mm, Rückhalterate 25 μm.
Reinigen
Reinigungsanlagen von Dürr (Ecoclean) und Pero (Rotimat 3U) zur Teilereinigung.
Laser-Beschriftung
Dauerhafte Kennzeichnung der Bauteile als Bestandteil der Rückverfolgbarkeit.
Standorte
Mehrstetten
DEHauptsitz und Produktion
- Losgröße
- 1–5.000 Stück
- Werkstoffe
- Guss, Stahl, Aluminium
Bauteile

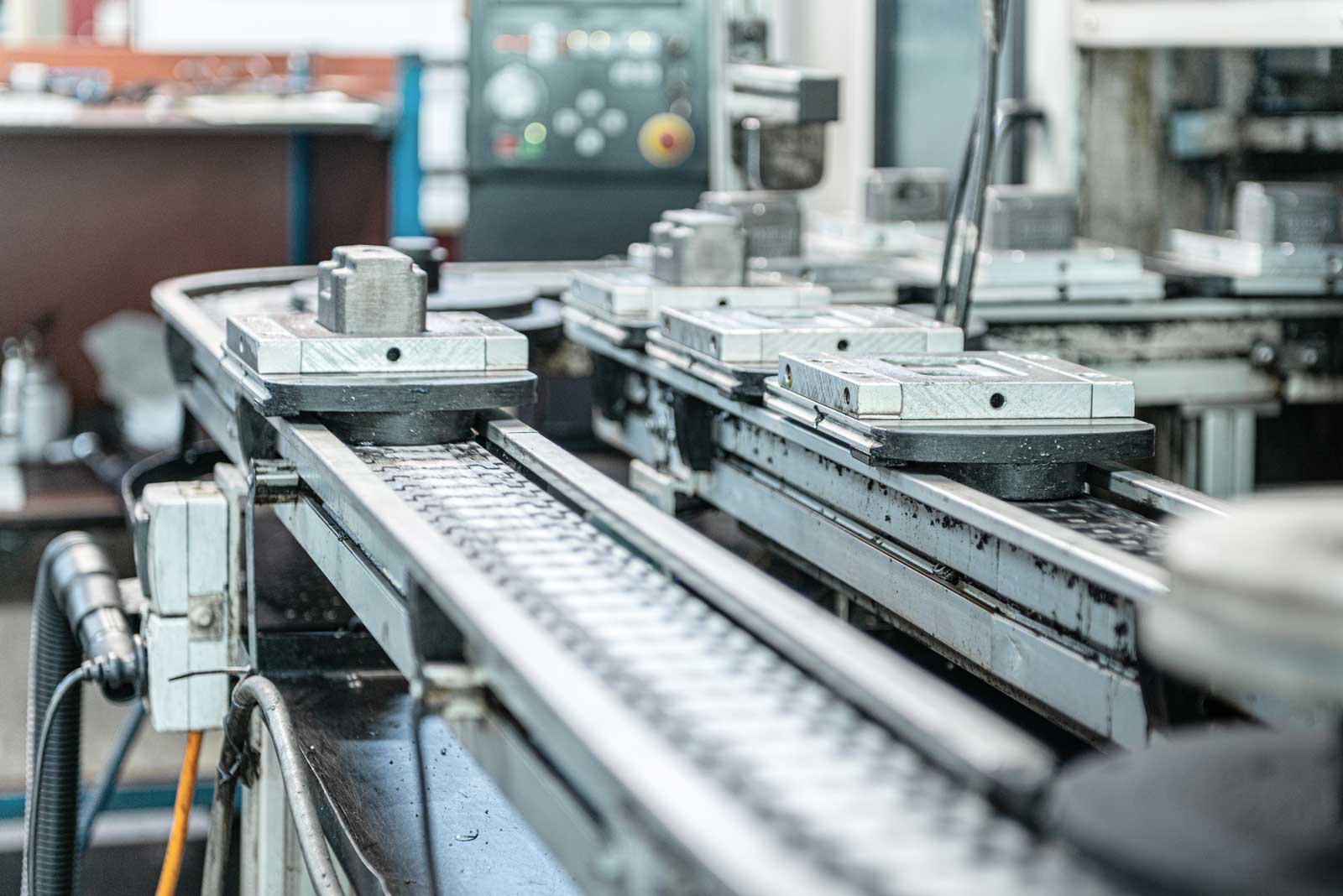

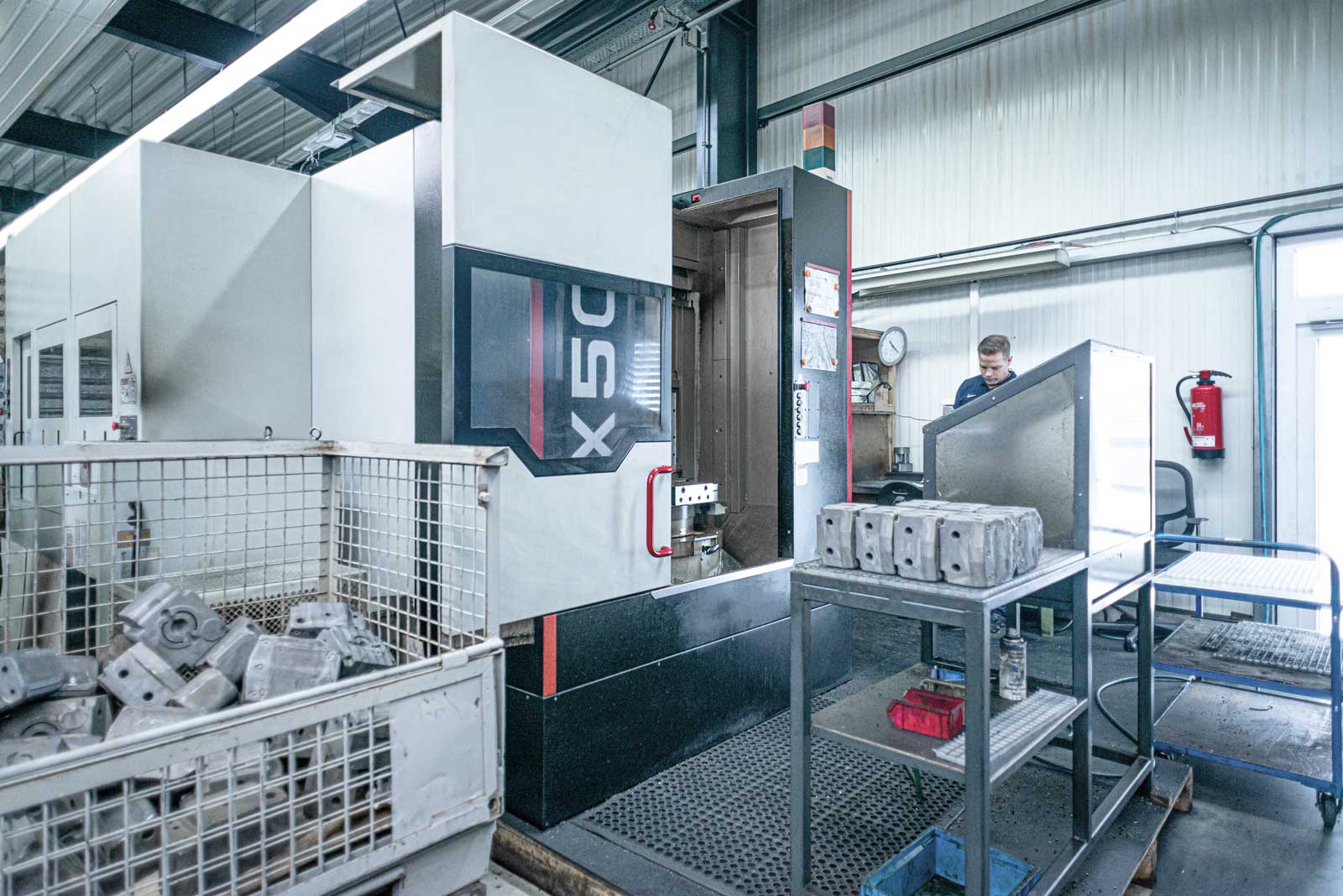

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Drehen (CNC-Drehen, teils 5-/6-Achsen, vollautomatisiert)Zerspanung | – | – | – | 1 Stück – 5.000 Stück | Guss, Stahl, Aluminium |
| Fräsen (CNC-Fräsen, Horizontal- und Vertikal-Bearbeitungszentren)Zerspanung | – | – | – | 1 Stück – 5.000 Stück | Guss, Stahl, Aluminium |
| BohrenZerspanung | – | – | – | – | Guss, Stahl, Aluminium |
| HonenZerspanung | – | 150 mm (Honlänge) | – | – | – |
| Läppen (Planläppen)Zerspanung | – | – | – | – | – |
| Wasserstrahlentgraten (Hochdruckwasserstrahlentgraten)Oberfläche | – | 400 mm (Werkstückaufnahme) | – | – | – |
| EntgratenOberfläche | – | – | – | – | – |
| Laser-Beschriftung / LaserkennzeichnungOberfläche | – | – | – | – | – |
| ReinigenOberfläche | – | – | – | – | – |
| Vormontage / MontierenMontage | – | – | – | – | – |
| Wärmebehandlung (Härten, externe Veredelungsoption)Wärmebehandlung | – | – | – | – | – |
| Galvanisieren (externe Veredelungsoption)Oberfläche | – | – | – | – | – |
| Eloxieren (externe Veredelungsoption)Oberfläche | – | – | – | – | Aluminium |
| Lackieren (externe Veredelungsoption)Oberfläche | – | – | – | – | – |
| 3D-Konstruktion / CAD-CAM / ProjektplanungEngineering | – | – | – | – | – |

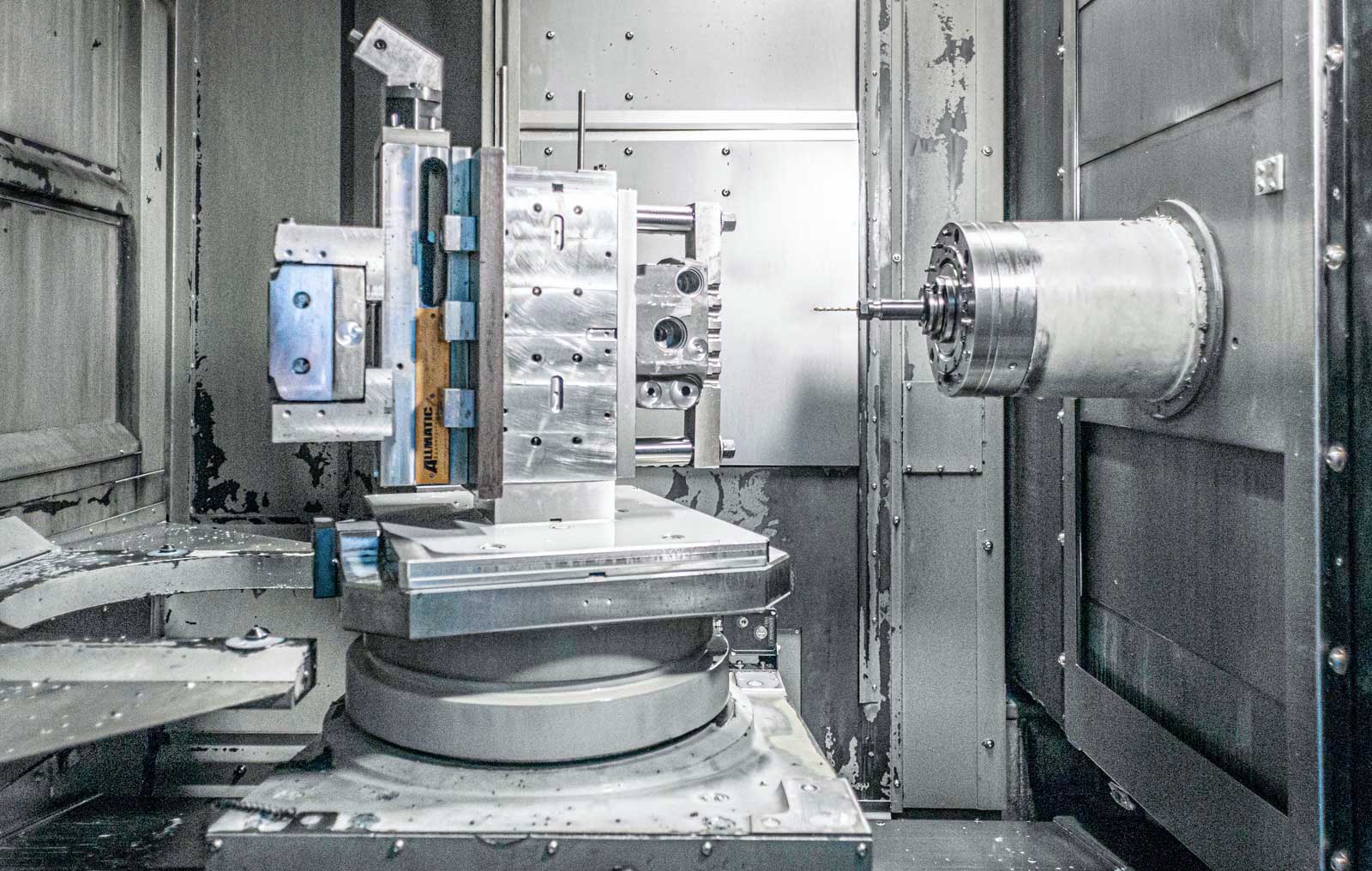

| Serien- und Sondermaschinenbau, Komplettbearbeitung von Gehäusen, Anschlussplatten und SteuerblöckenMontage | – | – | – | 1 Stück – 5.000 Stück | Guss, Stahl, Aluminium |
34 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

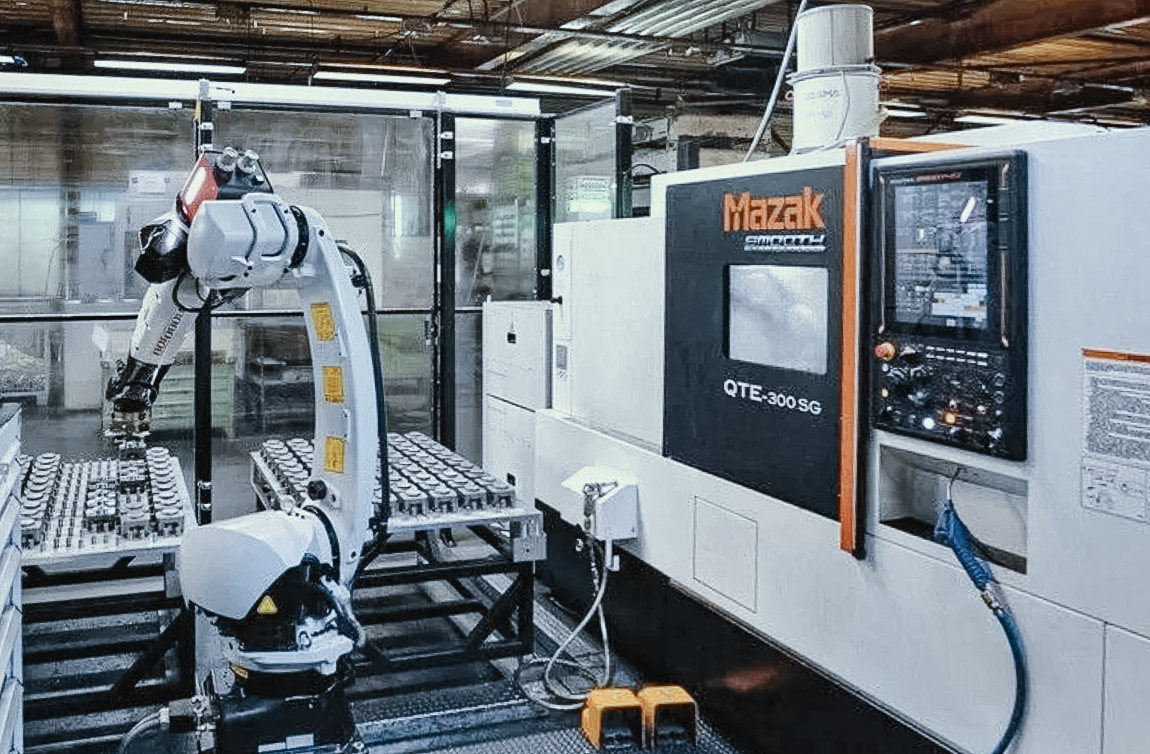

| CNC-Drehmaschine (Universal) | Mazak QTE 300 SG Universal 500 SmoothEZ mit Robojob Pallet-load | 1 | max. Drehlänge 500 mm, max. Ø 350 mm, 12 Werkzeuge | – | Mehrstetten |
| 5-Achsen-Dreh-Fräszentrum | Mazak Integrex i-350H ST x 1500 Universal SmoothAi mit Robojob Pallet-load | 2 | max. Ø 670 mm, max. Drehlänge 1519 mm, 72+12 Werkzeuge, B-Achse -30° bis +225°, X 695 mm, Y 300 mm, | – | Mehrstetten |
| 6-Achsen-Dreh-Fräszentrum mit Portallader und Gegenspindel | Mazak Integrex 200 IVSY | 1 | max. Ø 660 mm, max. Drehlänge 995 mm, 40 Werkzeuge, Schwenkbereich 225° | – | Mehrstetten |
| 6-Achsen-Dreh-Fräszentrum mit Portallader und Gegenspindel | Mazak Integrex 200 IISY | 1 | max. Ø 520 mm, max. Drehlänge 995 mm, 40 Werkzeuge, Schwenkbereich 225° | – | Mehrstetten |
| Dreh-Fräszentrum | Mazak Integrex 35 | 1 | max. Ø 575 mm, max. Drehlänge 1014 mm, 40 Werkzeuge | – | Mehrstetten |
| Vertikal-Drehmaschine mit Werkstückförderer | Mazak IVS 200 | 1 | max. Ø 180 mm, max. Drehlänge 100 mm, 12 Werkzeuge | – | Mehrstetten |
| CNC-Drehmaschine mit Gegenspindel und Stangenmagazin | Mazak Super Quick Turn 200MS | 1 | max. Ø 300 mm, max. Drehlänge 575 mm, 12 Werkzeuge | – | Mehrstetten |
| CNC-Drehmaschine mit Portallader und Gegenspindel | Mazak Quick Turn 10 | 1 | max. Ø 160 mm, max. Drehlänge 250 mm, 16 Werkzeuge | – | Mehrstetten |
| CNC-Drehmaschine | Mazak Quick Turn 8 | 1 | max. Ø 160 mm, max. Drehlänge 250 mm, 8 Werkzeuge | – | Mehrstetten |
| Vertikal-Bearbeitungszentrum | Bridgeport VMC 1500 | 1 | X 1500 mm, Y 700 mm, Z 600 mm, 30 Werkzeuge | – | Mehrstetten |
| Vertikal-Bearbeitungszentrum | Bridgeport VMC 1000 | 1 | X 760 mm, Y 640 mm, Z 760 mm, 22 Werkzeuge | – | Mehrstetten |
| Vertikal-Bearbeitungszentrum | Bridgeport XR 1000 | 1 | X 1020 mm, Y 610 mm, Z 610 mm, 48 Werkzeuge, Meßtaster | – | Mehrstetten |
| Vertikal-Bearbeitungszentrum | AWEA BM 1020 | 1 | X 1020 mm, Y 650 mm, Z 610 mm, 40 Werkzeuge | – | Mehrstetten |
| Horizontal-Bearbeitungszentrum (2-fach Palette, NC-Rundtisch, Meßtaster) | Heller H2000 PowerPack | 3 | X 630 mm, Y 630 mm, Z 630 mm, 80 Werkzeuge | – | Mehrstetten |
| Horizontal-Bearbeitungszentrum (2-fach Palette, NC-Rundtisch, Meßtaster) | Quaser HX 504 II BP | 1 | X 760 mm, Y 640 mm, Z 760 mm, 60 Werkzeuge | – | Mehrstetten |
| Horizontal-Bearbeitungszentrum (2-fach Palette, NC-Rundtisch, Meßtaster) | Bridgeport HMC 700 HP | 1 | X 710 mm, Y 610 mm, Z 610 mm, 60 Werkzeuge | – | Mehrstetten |
| Horizontal-Bearbeitungszentrum (9-fach Palette) | Steinel FFZ 240 | 1 | X 800 mm, Y 630 mm, Z 710 mm, 120 Werkzeuge | – | Mehrstetten |
| Horizontal-Bearbeitungszentrum (4-fach Palette, NC-Rundtisch, Meßtaster) | Steinel FFZ 240 | 1 | X 800 mm, Y 630 mm, Z 710 mm, 120 Werkzeuge | – | Mehrstetten |
| Horizontal-Bearbeitungszentrum (4-fach Palette) | Steinel FFZ 260 | 1 | X 800 mm, Y 630 mm, Z 710 mm, 120 Werkzeuge | – | Mehrstetten |
| Horizontal-Bearbeitungszentrum (9-fach Palette, Rundtisch, Meßtaster) | Steinel BZ 24 FFZ | 1 | X 630 mm, Y 500 mm, Z 500 mm, 114 Werkzeuge | – | Mehrstetten |
| Horizontal-Bearbeitungszentrum (4-fach Palette, NC-Rundtisch, Lasermesseinrichtung) | Steinel FFZ 200 | 1 | X 400 mm, Y 400 mm, Z 500 mm, 114 Werkzeuge | – | Mehrstetten |
| Horizontal-Bearbeitungszentrum (6-fach Palette, Rundtisch) | Steinel BZ 20 FFZ | 1 | X 400 mm, Y 300 mm, Z 320 mm, 114 Werkzeuge | – | Mehrstetten |
| CNC-Vertikal-Honmaschine | Gehring | 1 | Honzahnbereich 5-40 mm, Honlänge max. 150 mm | – | Mehrstetten |
| Einscheiben-Planläppmaschine | Stähli 900/3 | 1 | 3 Abrichtringe Ø 368 mm, stufenlose Drehzahlregelung | – | Mehrstetten |
| Hochdruckwasserstrahl-Entgrat-Anlage (4 gesteuerte Achsen, NC-Drehdüse) | Piller Vector Jet | 1 | Werkstückaufnahme max. 400 mm, Druck bis 710 bar, Rückhalterate 25 μm | – | Mehrstetten |
| Reinigungsanlage | Dürr Ecoclean | 1 | – | – | Mehrstetten |
| Reinigungsanlage | Pero Rotimat 3U | 1 | – | – | Mehrstetten |
| 3-D CNC-Koordinaten-Messmaschine | DEA | 1 | Messbereich mit Temperaturkompensation | – | Mehrstetten |
| 3-D Messmaschine (handgeführt) | Tesa Leitz Micro 343 | 1 | X 350 mm, Y 400 mm, Z 350 mm | – | Mehrstetten |
| Höhenmessgerät | Tesa MicroHite | 1 | Messbereich 350 mm | – | Mehrstetten |
| Konturmessung und Rauheitsprüfung (ConturoMatic) | T1 | 1 | Konturmesssystem, Überkopfmessfunktion, Keramiktaster, optisch berührungslos | – | Mehrstetten |
| Formmessplatz / Formtester | MMQ40 | 1 | Genauigkeit C=0,07 μm, Z=0,25 μm/100 mm, Messbereich Z 350 mm, R-Positionierachse 180 mm | – | Mehrstetten |
| Portables Rauheitsmessgerät | Mahr Perthen MP 4i | 1 | – | – | Mehrstetten |
| Werkzeugvoreinstellgerät | Kelch Seca-E MV 50 | 1 | SK 50 Vakuum, HSK 63, SK 40, KM 63, C-Mos-Kamera | – | Mehrstetten |
Zusatzleistungen
Qualität
Die Lange GmbH ist nach DIN EN ISO 9001 zertifiziert und setzt Qualitätswerkzeuge wie FMEA, 8D-Report und Ishikawa-Diagramme ein. Der Prüfmittelpark umfasst u. a. eine 3-D-CNC-Koordinatenmessmaschine (DEA), Form-, Kontur- und Rauheitsmessplätze sowie Maschinen-, Prozess- und Prüfmittelfähigkeitsuntersuchungen.
| Nachweis | Mehrstetten |
|---|---|
| DIN EN ISO 9001 |
Historie

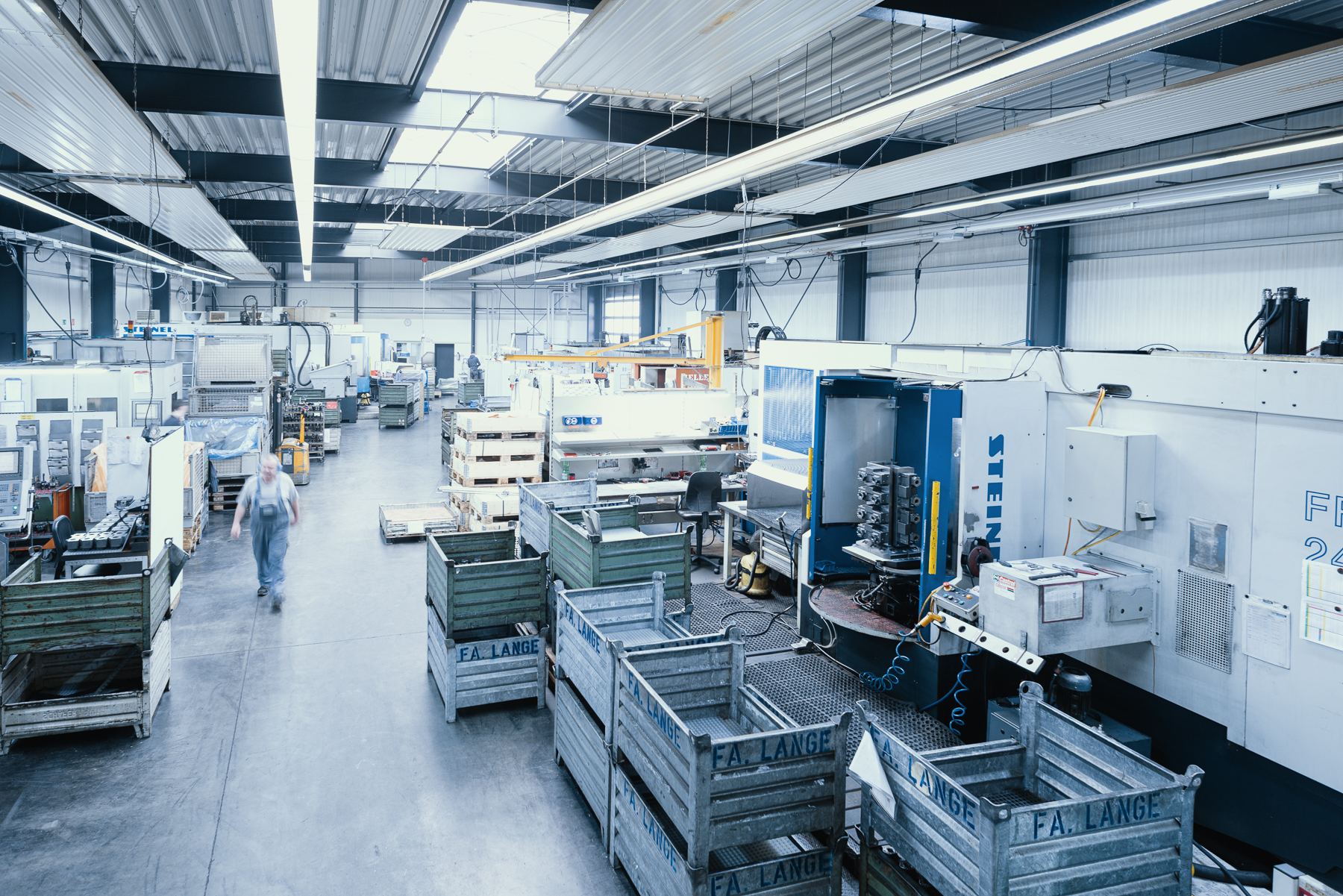

- 1984
Gründung des Familienunternehmens
- 2021
Beginn verstärkter Investitionen in Automatisierung und Robotertechnik
