LAYERTEC – Fertigung

Fertigung von Präzisionsoptiken und optischen Beschichtungen für Laseranwendungen von VUV (130 nm) bis NIR (~7 µm)

LAYERTEC Logo

LAYERTEC GmbH

MellingenNeu auf Amplifa

1990Gegründet als erstes Spin-off der Universität Jena
~400Mitarbeitende
45Beschichtungssysteme
~229.700 Teile/Jahr, ~4.500Jahresmenge
2000 mmMaximale Optik-Kantenlänge

Über LAYERTEC

Die LAYERTEC GmbH wurde 1990 als erstes Spin-off der Friedrich-Schiller-Universität Jena gegründet und produziert Optiken höchster Qualität für Laseranwendungen im Wellenlängenbereich von VUV (130 nm) bis NIR (~7 µm). Das Unternehmen vereint die hochpräzise Optikfertigung (Schleifen, Polieren, Reinigen) mit einer Vielzahl fortschrittlicher Beschichtungssysteme, darunter Magnetron-Sputtern, Ionenstrahlsputtern (IBS), thermische und Elektronenstrahl-Verdampfung sowie ionenunterstützte Abscheidung (IAD). Mit rund 400 Mitarbeitenden und 45 Beschichtungssystemen in Mellingen werden Spiegelsubstrate, Linsen, Prismen, Large Optics bis 2000 mm Kantenlänge sowie optische und optomechanische Baugruppen gefertigt. Als Substratmaterialien kommen Fused Silica, N-BK7, ULE, Zerodur sowie Kristalle wie Calciumfluorid, Saphir und YAG zum Einsatz. Kunden sind Industrie, Universitäten und Forschungseinrichtungen, u. a. aus Laserforschung, Medizintechnik, Werkzeugmaschinenbau und Halbleiterfertigung – von Prototypen und Kleinserien für Forschungseinrichtungen bis zu Serienprodukten für Großkunden (rund 229.700 Teile bzw. ~4.500 verschiedene Komponenten pro Jahr, ~500 Kunden). Ergänzend werden Sonderverfahren wie Lithographie, Laserbeschriftung, lötbare Beschichtungen und Aktivierungs-/Bonding-Technologien angeboten.

Standort
Mellingen
Verfahren
Präzisionsoptik-Fertigung (Schleifen, Polieren, Reinigen von Spiegelsubstraten, Linsen, Prismen), Magnetronsputtern (optische Beschichtungen), Ionenstrahlsputtern (IBS), Thermische und Elektronenstrahl-Aufdampfung (Vacuum-based evaporation), Ionenunterstützte Abscheidung (IAD, Ionenquellen APS pro / LION), Zonales Polieren (Korrektur planarer Flächen, Asphärik-Fertigung), Ultrasonik-Bohren/ -Bearbeitung von Glassubstraten (z. B. konische Bohrungen), Ultraschallreinigung (automatisiert, beschichtete und unbeschichtete Substrate)
Werkstoffe
Fused Silica (Corning 7980, Suprasil 300/3001/3002, Corning 7979, SQ1 E-193, SQ1 E-248, Infrasil, ULE, Zerodur, N-BK7, Calciumfluorid (CaF2), Saphir, YAG (undotiert), Silizium (Substratmaterial)
Zertifikate
NAThüringen (Nachhaltigkeitsvereinbarung Thüringen), berufundfamilie, ISO 9001, EN 9100
Gegründet
1990
Mitarbeiter
~400
Branchen
Laserforschung, Medizintechnik, Werkzeugmaschinenbau, Halbleiterfertigung, Quantentechnologie, Laserkontrollierte Fusion
  1. 01

    Substratproduktion (Schleifen, zonales Polieren)

  2. 02

    Ultraschallreinigung

  3. 03

    Beschichtung (Magnetron-/Ionenstrahl-Sputtern, Aufdampfung, IAD)

  4. 04

    Sonderverfahren (Lithographie, Lasergravur, Fügen/Bonding)

  5. 05

    Metrologie und Prüfung

  6. 06

    Verpackung und Versand

Materialien und Verfahren

FS

Fused Silica (Corning 7980, Suprasil 300/3001/3002, Infrasil 302, SQ1)

Standardmaterial für Spiegelsubstrate, Linsen und Prismen von UV bis IR mit Rauheit < 0,2 nm.

ULE

ULE

Glaskeramik mit extrem niedriger thermischer Ausdehnung für Großoptiken und hochpräzise Spiegelsubstrate.

Zerodur

Zerodur

Thermisch stabiles Glaskeramiksubstrat für planoptische Präzisionskomponenten.

N-BK7

N-BK7

Optisches Standardglas für Linsen, Prismen und Spiegelsubstrate im sichtbaren Spektralbereich.

CaF2

Calciumfluorid (CaF2)

Einkristallmaterial mit breitem Transmissionsbereich, vorwiegend für UV-Optiken und chromatische Korrektur.

Sapphire

Saphir (C-cut)

Hartes Einkristallsubstrat für anspruchsvolle optische Anwendungen.

YAG

YAG (undotiert)

Einkristallsubstrat für Optiken im Bereich hochenergetischer Laser.

Si

Silizium

Substratmaterial für IR-Optiken und Metall-Dielektrikum-Systeme.

MS

Magnetronsputtern

Dichte, streuarme und dauerhafte Beschichtungen aus Oxiden, Fluoriden und Metallen für Substrate bis 60 cm Durchmesser.

IBS

Ionenstrahlsputtern (IBS)

Extrem niederabsorbierende Präzisionsschichten für Substrate bis 30 cm Durchmesser.

EVAP

Thermische und Elektronenstrahl-Verdampfung

Bewährte Aufdampfverfahren primär für UV-Anwendungen, auch für zylindrische Linsen bis 1,15 m Länge.

IAD

Ionenunterstützte Abscheidung (IAD, APS pro / LION)

Dichte, umweltstabile Schichten mit hohem Laserzerstörschwellenwert, u. a. für Großoptiken und Line-Beam-Optiken.

Standorte

Standort Mellingen

Mellingen

DE

Hauptsitz mit Produktion von Präzisionsoptik und optischen Beschichtungen

Stückgewicht / Größe
Optiken bis 2000 mm Kantenlänge, Substrate Ø 3–600 mm
Losgröße
Einzelstücke/Prototypen bis Großserien (~229.700 Teile/Jahr)
Werkstoffe
Fused Silica, ULE, Zerodur, N-BK7, CaF2, Saphir, YAG, Si; Oxide, Fluoride, Metalle als Schichtmaterialien
  • 45 Beschichtungssysteme (Sputtern, Aufdampfung, IAD)
  • Mehr als 36 Magnetron-/IBS-Sputtersysteme
  • Inline-Sputteranlage für Substrate bis ~600 mm
  • 7 Vakuum-Beschichtungssysteme (APS pro, LION)
  • Automatisierte Ultraschallreinigungsanlagen
  • CRD-Messplätze für Reflektivität/Transmissivität
  • PCI-Absorptionsmessplätze
  • Automatisierte Defektkontrollanlage nach ISO 10110

Bauteile

Hochreflektierender Laserspiegel
Hochreflektierender LaserspiegelIBS/Magnetronsputtern · Laserforschung
OPO-Resonatoroptiken HR 600–1000 nm
OPO-Resonatoroptiken HR 600–1000 nmSputtern · Laserentwicklung
HR 600–1000 nm Spiegel VIS/NIR
HR 600–1000 nm Spiegel VIS/NIRMagnetronsputtern · Lasertechnik

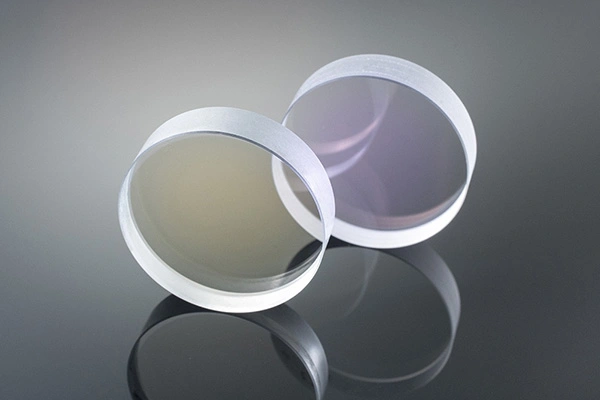

Excimer-Spiegel
Excimer-SpiegelAufdampfung · UV-Lasertechnik
Optische Fenster
Optische FensterPräzisionsoptik · Medizintechnik
Input-Output-Coupler
Input-Output-CouplerInterferenzbeschichtung · Laserforschung
Off-Axis-Parabelspiegel
Off-Axis-ParabelspiegelZonales Polieren · Laserapplikation
Laserstäbe (Rod-Optiken)
Laserstäbe (Rod-Optiken)Kristalloptik · Laserbau

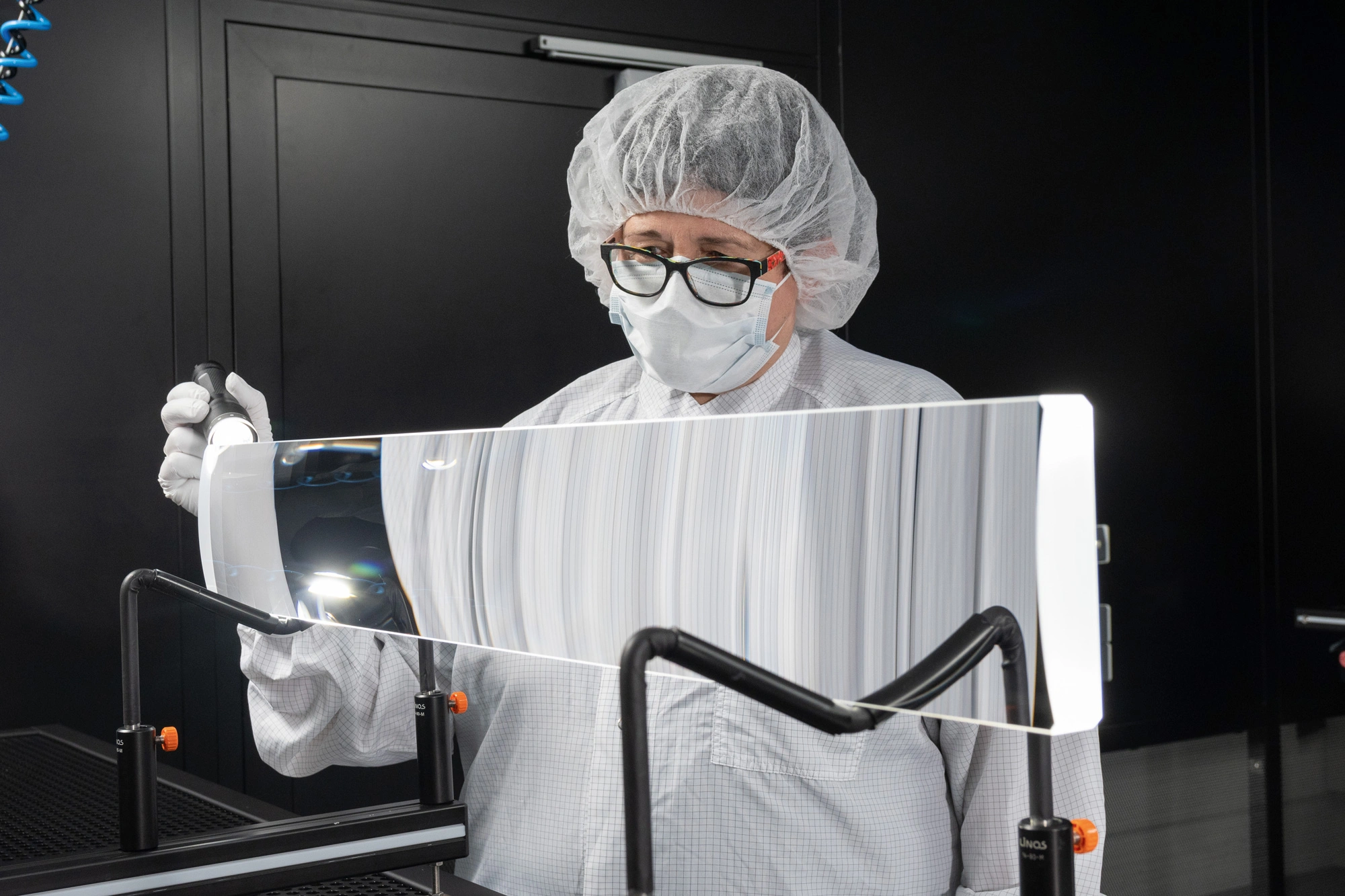

Großoptik in der Prüfung
Großoptik in der PrüfungPräzisionsoptik · Großlasertechnik
Referenzspiegel-Baugruppe
Referenzspiegel-BaugruppeFügen/Bonding · Messtechnik

Einblicke in die Fertigung

Präsentation auf der ASSL
Präsentation auf der ASSL

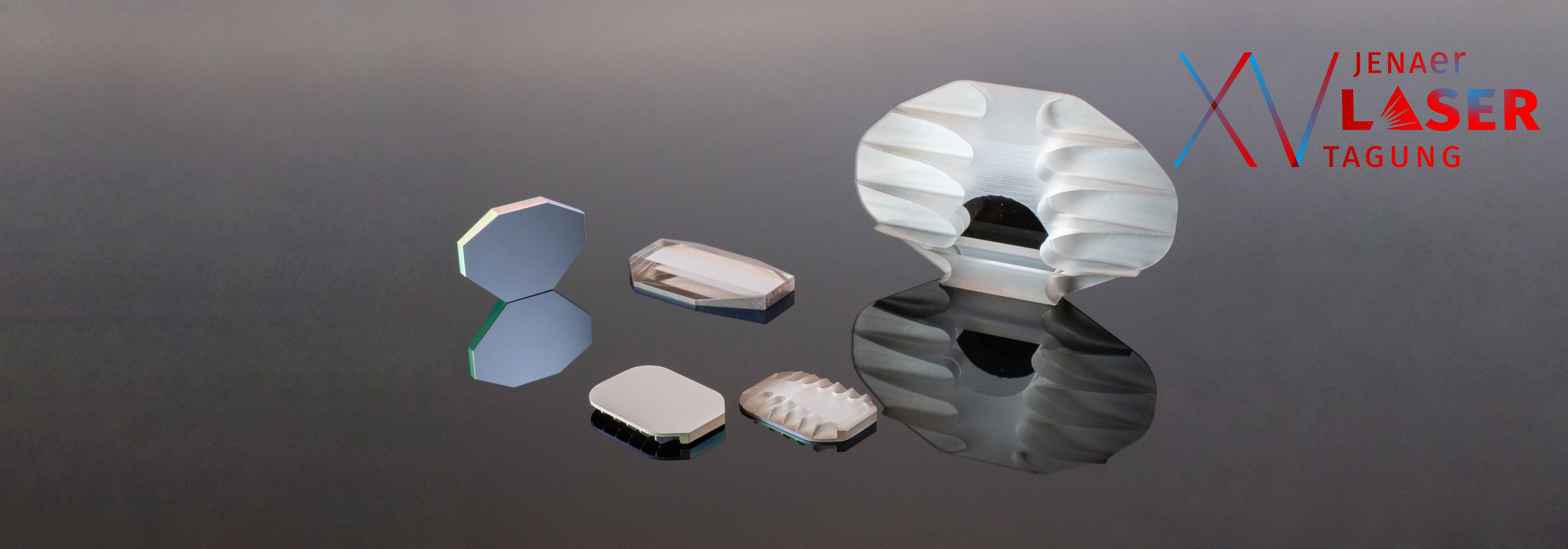

Auftritt auf der Jena Laser Conference
Auftritt auf der Jena Laser Conference
Team LAYERTEC
Team LAYERTEC

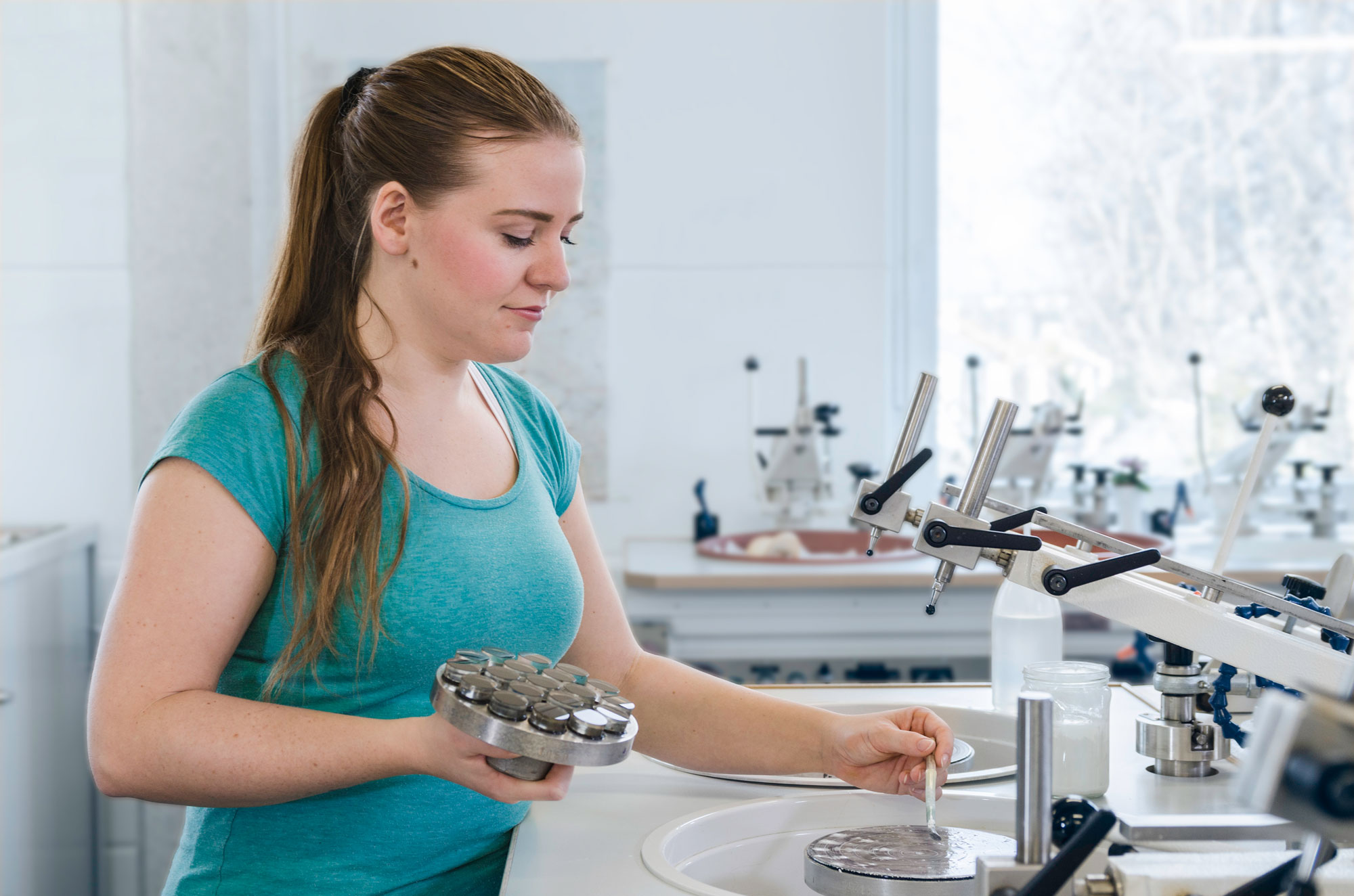

Präzisionsoptik-Fertigung
Präzisionsoptik-Fertigung

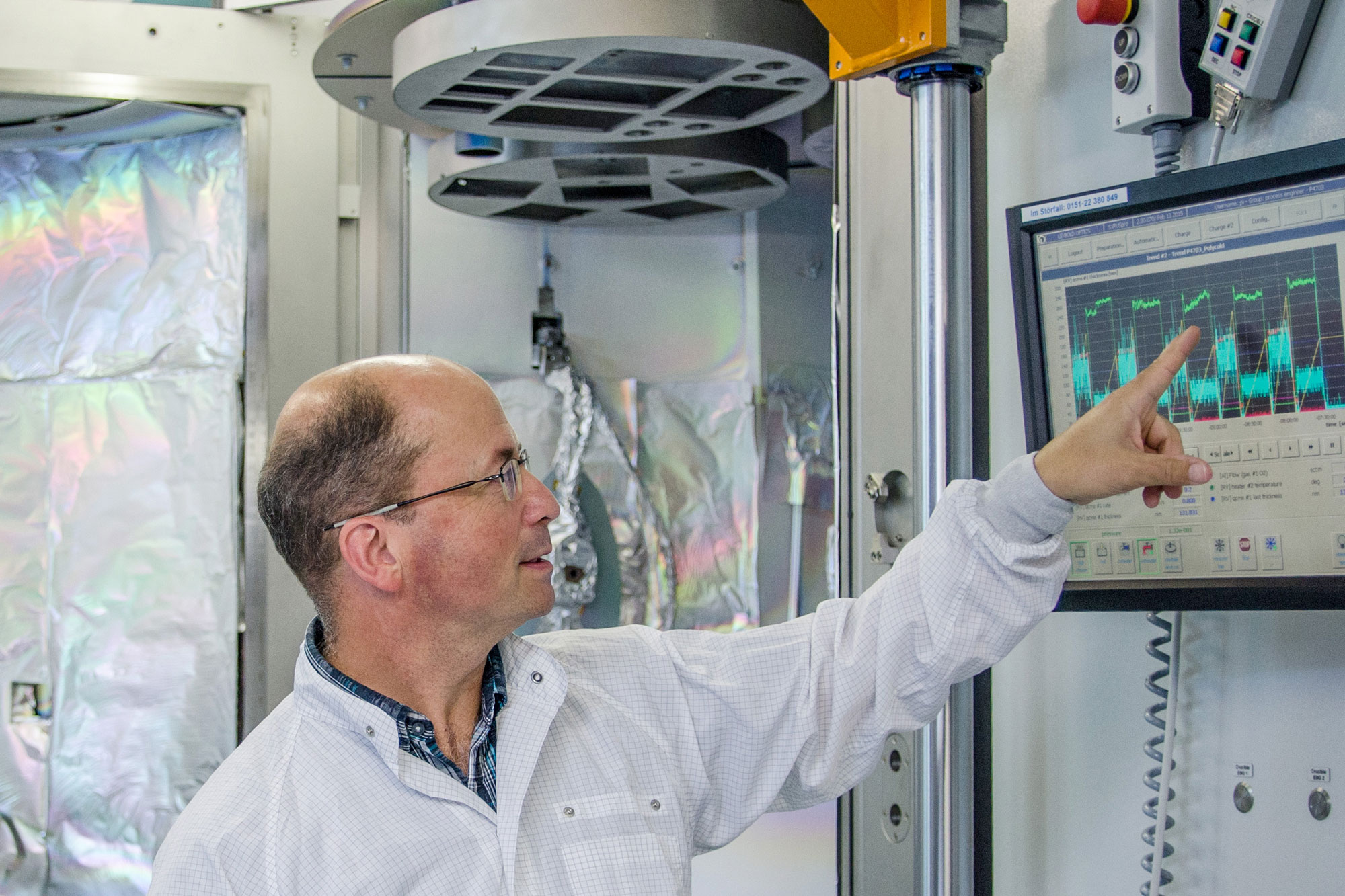

Optische Beschichtungen
Optische Beschichtungen

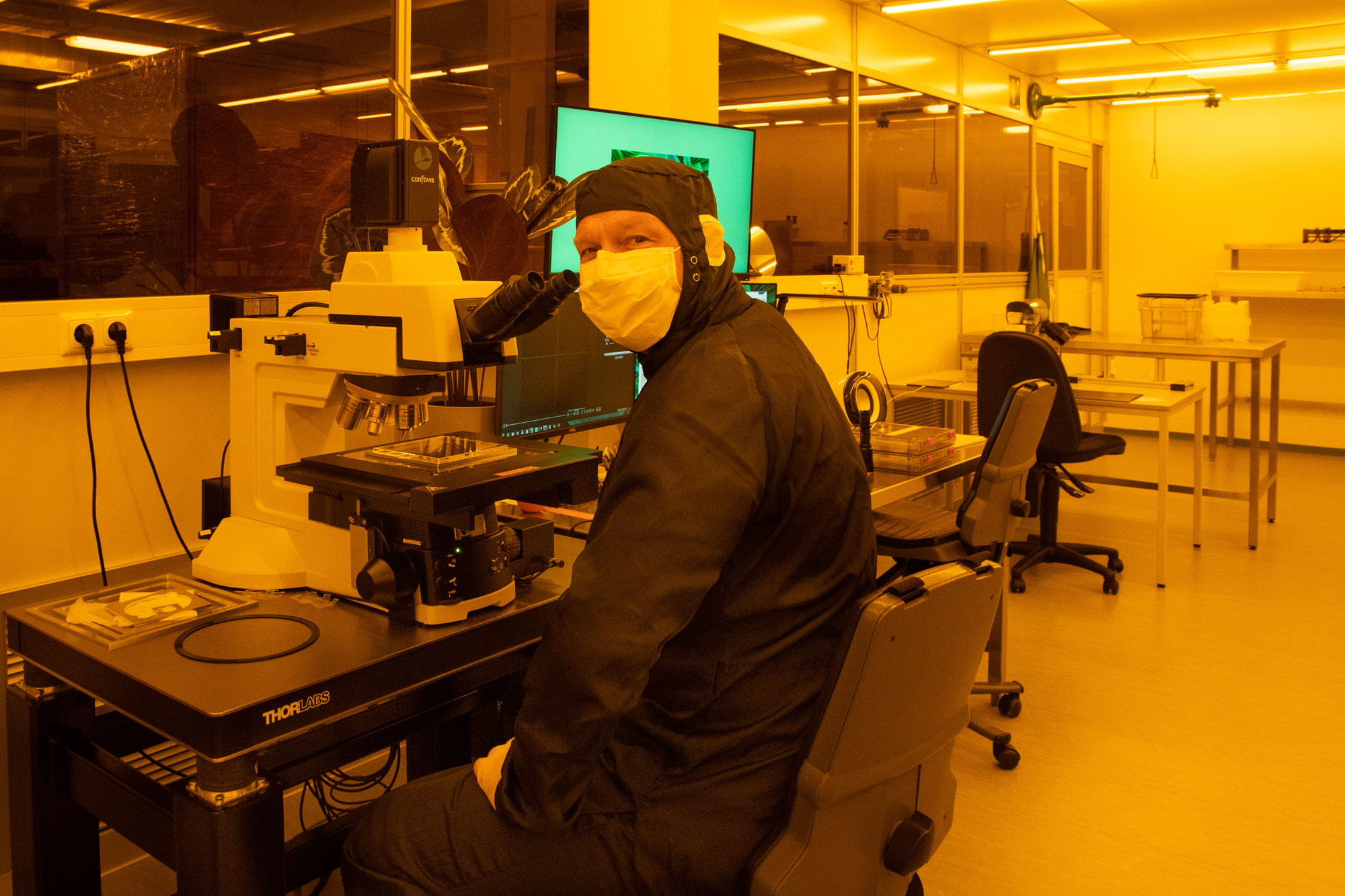

Sonderfertigungstechniken
Sonderfertigungstechniken
s-/p-Polarisation – optische Kenngrößen
s-/p-Polarisation – optische Kenngrößen

Branchen

LaserforschungMedizintechnikWerkzeugmaschinenbauHalbleiterfertigungQuantentechnologieLaserkontrollierte FusionQuantentechnologie (Sensorik/Optimierung)Laserkontrollierte Fusion (Forschung)

Verfahren & technische Grenzen

VerfahrenToleranzMax. BauteilGewichtLosgrößeWerkstoffe
Präzisionsoptik-Fertigung (Schleifen, Polieren, Reinigen von Spiegelsubstraten, Linsen, Prismen)EngineeringDurchmesser +0/-0,1 mm; Dicke ±0,1 mm; Flächenform λ/10 · < 0,2 nm (Fused Silica)600 mm (Durchmesser, Standard Fused–~229.700 Stück/JahrFused Silica, N-BK7, CaF2, Sapphire, YAG, ULE, Zerodur, Si
Magnetronsputtern (optische Beschichtungen)Oberfläche–Substrate bis 60 cm Durchmesser––Oxide, Fluoride, Metalle
Ionenstrahlsputtern (IBS)Oberfläche–Substrate bis 30 cm Durchmesser––Oxide, Fluoride, Metalle
Thermische und Elektronenstrahl-Aufdampfung (Vacuum-based evaporation)Oberfläche–zylindrische Linsen bis 1,15 m Länge––Fluoride, Oxide
Ionenunterstützte Abscheidung (IAD, Ionenquellen APS pro / LION)Oberfläche––––Oxide, Fluoride
Zonales Polieren (Korrektur planarer Flächen, Asphärik-Fertigung)Engineering–Optiken bis 2000 mm Kantenlänge (seit––Fused Silica, ULE, Zerodur
Ultrasonik-Bohren/ -Bearbeitung von Glassubstraten (z. B. konische Bohrungen)Engineering––––Fused Silica
Ultraschallreinigung (automatisiert, beschichtete und unbeschichtete Substrate)Oberfläche––––Fused Silica, Glas, Kristalle
Lasergravur (auf Fused Silica Komponenten)Oberfläche––––Fused Silica
LithographieOberfläche–––––
Aktivierungsbonding/Fügen oberflächenaktivierter polierter Flächen (Laserbonding)Fügen––––Fused Silica, Glas
Optische und optomechanische Montagetechnik (Assemblies)Montage––––Fused Silica, Glas, Metalle
Lötbare Beschichtungen (Solderable Coatings)Oberfläche–––––
Dicing/Bohren miniaturisierter Optiken aus beschichteten PlattenEngineering––––Fused Silica, Glas
Metrologie/Karakterisierung optischer Eigenschaften (CRD-Reflektivität/Transmissivität,Prüfung–––––

7 Anlagen & Maschinen

MaschineHersteller / ModellAnzahlArbeitsraumBaujahrStandort
Magnetron-Sputteranlage–mehrereSubstrate bis Ø 60 cm–Mellingen, Deutschland
Ionenstrahl-Sputteranlage (IBS)––Substrate bis Ø 30 cm–Mellingen, Deutschland
Vakuum-Aufdampfungsanlage (thermisch/Elektronenstrahl, mit IAD-Ionenquellen APS pro und LION)Bühler Alzenau GmbH APS pro, LION (Ionenquellen)7 Vakuum-Bzylindrische Linsen bis 1,15 m Länge–Mellingen, Deutschland
IAD-Beschichtungsanlage–mehrereGroßoptiken, Line-Beam-Optiken2010, 2012Mellingen, Deutschland
Inline-Sputteranlage für Großoptiken–1Substrate bis ~600 mm Durchmesser2007Mellingen, Deutschland
Ultraschallreinigungsanlage (automatisiert)––Optiken bis 2000 mm Kantenlänge–Mellingen, Deutschland
Beschichtungskammer (gesamt, alle Technologien)–45––Mellingen, Deutschland

Zusatzleistungen

Optische Beschichtungen (Magnetron-Sputtern, IBS, thermische/elektronenstrahl-Verdampfung, IAD)Präzisionsoptik-Fertigung (Schleifen, Polieren, Reinigung)LithographieLaserbeschriftung/LasergravurOptische und optomechanische Baugruppen (Fügen/Bonding)Solderable CoatingsIndividualberatung und kundenspezifische LösungenOnlineshop für Standardkomponenten

Qualität

Optische Eigenschaften werden in Eigenfertigung im ppm-Bereich charakterisiert: Reflektivität und Transmissivität per CRD-Verfahren, Absorption per PCI sowie eine automatisierte Defektkontrolle nach ISO 10110; zusätzlich werden GDD-Messplätze für dispersive Spiegel eingesetzt.

NachweisMellingen
NAThüringen (Nachhaltigkeitsvereinbarung Thüringen)
berufundfamilie
ISO 9001
EN 9100

Historie

  1. 1990

    Gründung der LAYERTEC (optische Beschichtungen) GmbH durch Hartmut Heyer als erstes Spin-off der Friedrich-Schiller-Universität Jena nach der Wende

  2. 1992

    Start der Produktion von magnetron-gesputterten Beschichtungssystemen

  3. 1993

    Aufbau einer eigenen Substratproduktion mit Präzisionsoptikern aus dem ehemaligen VEB Carl Zeiss Jena

  4. 1994

    Komplette Produktionskette vom Rohglas verfügbar

  5. 1995

    Erstverkauf aufgedampfter Fluorid-/Oxidsysteme für UV-Anwendungen

  6. 1997

    Erweiterung der klassischen Produktionskette, Miniaturisierung und erste dispersive Spiegel für Kunden aus Wien

  7. 1998

    Einrichtung eines Online-Shops

  8. 2002

    Umzug an den heutigen Standort in Mellingen

  9. 2007

    Erste IBS-Beschichtungsmaschinen und Inline-Sputtersystem für Substrate bis ca. 600 mm

  10. 2010–2012

    Erweiterung der Produktionsfläche durch Neubauten, Installation moderner IAD-Anlagen; ab ca. 2012 in-house Asphären-Fertigung

  11. 2013

    Umstellung der Produktionssteuerung auf SAP

  12. 2015

    Laserbeschriftung aller fertigen Fused-Silica-Komponenten

  13. 2017

    Fertigung von Optiken mit 2000 mm Kantenlänge; Investitionen in Füge-/Bonding-Technologien

  14. 2018

    Ultraschalltechnologien für neue Glasgeometrien; Teilnahme an NAThüringen seit 1.10.2018

  15. 2020

    Über 30 Jahre am Markt

  16. 2025

    Erneuerung der NAThüringen-Zertifizierung am 5.9.2025 anlässlich des 35. Firmenjubiläums
