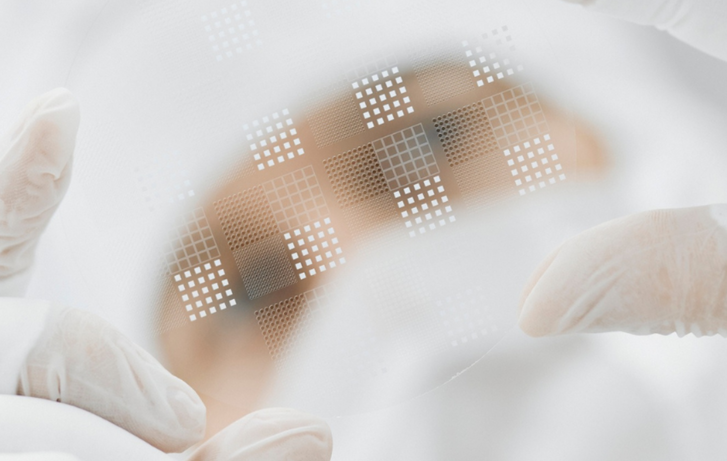

LPKF – Fertigung

Laserbasierte Verfahren und Systeme für Advanced Packaging, PCB-Fertigung, Kunststoffschweißen und Lohnfertigung.

LPKF Logo

LPKF Laser & Electronics SE

Garbsen (Hauptsitz) · Tochtergesellschaften in China, Korea und NordamerikaNeu auf Amplifa

Gegründet
SERechtsform: Europäische Gesellschaft (SE)
GarbsenHauptsitz mit Produktions- und Entwicklungsstandort
China, Korea, NordamerikaTochtergesellschaften für weltweite Lieferung

Über LPKF Laser & Electronics SE

LPKF Laser & Electronics SE ist ein Anbieter von Laser-Verfahren und Maschinen für die hochvolumige Präzisionsfertigung. Das Portfolio umfasst Lösungen für Advanced Semiconductor Packaging mit Glaswafer- und Glaspanel-Technologie (LIDE, Tensor Ablation, Tensor Bonding), die Elektronik- und PCB-Fertigung (Laser-Depaneling, SMT Stencil Laser, Laser Scribing, Laser Transfer Printing), das Laser-Kunststoffschweißen sowie Rapid-PCB-Prototyping für In-House-Fertigung mit Systemen wie ProtoMat S104 und ProtoLaser U4. Über die Gesellschaften Vitrion (Glass Processing Foundry Services) und LaserMicronics (Mikrobearbeitung und Kunststoffschweißen) bietet LPKF zudem Vertragsfertigung an. Werkstoffe sind vor allem Glas und Kunststoff. Abnehmer kommen aus Halbleiter-, Elektronik-, Automotive- und Medtech-Branchen sowie aus Forschung und Rapid Prototyping, darunter ein führender asiatischer Hersteller für Advanced Semiconductor Packaging und Fraunhofer. Hauptsitz ist Garbsen (Osteriede 7, 30827); über Tochtergesellschaften in China, Korea und Nordamerika liefert das Unternehmen weltweit.

Standort
Garbsen
Verfahren
Advanced Packaging (Glaswafer-/Panel-Prozessierung), LIDE Technology, Tensor Ablation, Tensor Bonding, PCB Laser Depaneling, SMT Stencil Laser, Laser Plastic Welding, Laser Transfer Printing
Werkstoffe
Glas (Glass Wafer und Glass Substrate), Kunststoff, Glas (Glass Wafer, Glass Substrate), Leiterplattenmaterial (PCB)
Branchen
Halbleiter (Advanced Semiconductor Packaging), Elektronik / PCB-Fertigung, Automotive, Medtech, Verteidigungselektronik, Solarmodule
  1. 01

    Engineering und Systementwicklung

  2. 02

    Laser-Maschinenbau für High-Volume-Produktion

  3. 03

    Vertragsfertigung (Vitrion Glass Processing Foundry, LaserMicronics)

  4. 04

    Weltweiter Kundensupport (Services & Support)

Werkstoffe und Verfahren

Glas

Glas (Glass Wafer, Glass Substrate)

Trägermaterial für Advanced Packaging, LIDE-Technologie, Tensor-Ablation und -Bonding sowie Foundry Services.

Kunststoff

Kunststoff

Bearbeitung und Fügen per Laser-Kunststoffschweißen, u. a. mit Absorbing-to-Absorbing-Technologie.

PCB

Leiterplattenmaterial (PCB)

Fräsen und Laserstrukturierung für Rapid-Prototyping von RF- und Mikrowellen-Leiterplatten.

Standorte

Garbsen

DE

Hauptsitz

Werkstoffe
Glas, Kunststoff, PCB
  • ProtoMat S104 (PCB-Frässystem)
  • ProtoLaser U4 (Laserstrukturierung)

Bauteile und Anwendungen

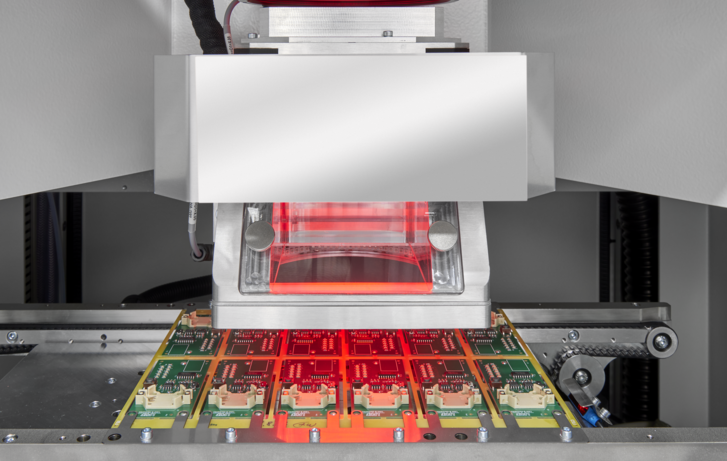

Laser-Depaneling von Leiterplatten
Laser-Depaneling von LeiterplattenLaser-Depaneling · Elektronik/PCB-Fertigung
Laser-Scribing
Laser-ScribingLaser-Scribing · Elektronik/Solar

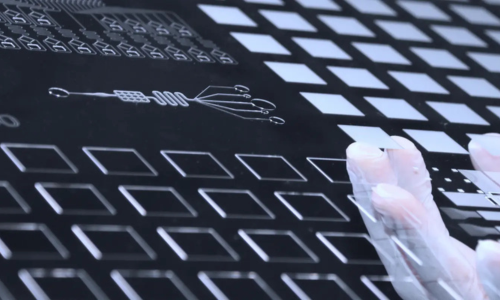

Glaswafer für Advanced Packaging
Glaswafer für Advanced PackagingLIDE/Tensor-Verfahren · Halbleiter

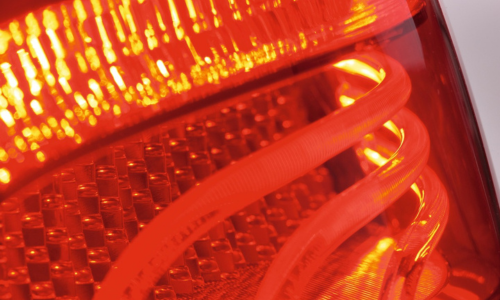

Laser-Kunststoffschweißen
Laser-KunststoffschweißenLaser Plastic Welding · Automotive/Medtech
Laser Transfer Printing
Laser Transfer PrintingLaser Transfer Printing · Elektronik

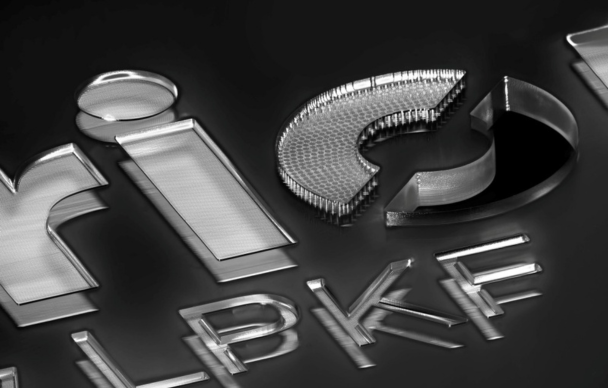

Glass Processing Foundry (Vitrion)
Glass Processing Foundry (Vitrion)Vertragsfertigung · Halbleiter/Forschung

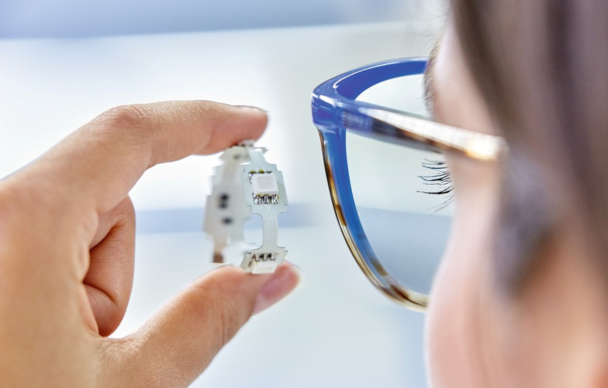

Mikrobearbeitung (LaserMicronics)
Mikrobearbeitung (LaserMicronics)Mikrobearbeitung · Vertragsfertigung

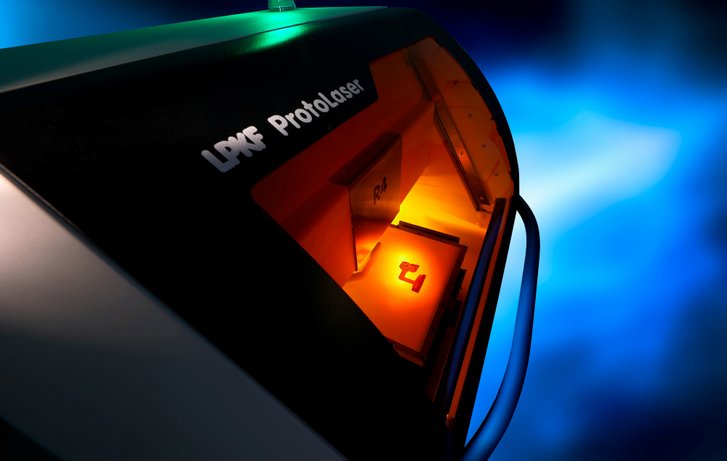

PCB-Prototyping
PCB-PrototypingFräsen/Laserstrukturierung · Forschung & Prototyping
SMT Stencil
SMT StencilSMT Stencil Laser · Elektronik

Einblicke in die Fertigung

LPKF – Präzisions-Lasertechnologie
LPKF – Präzisions-Lasertechnologie

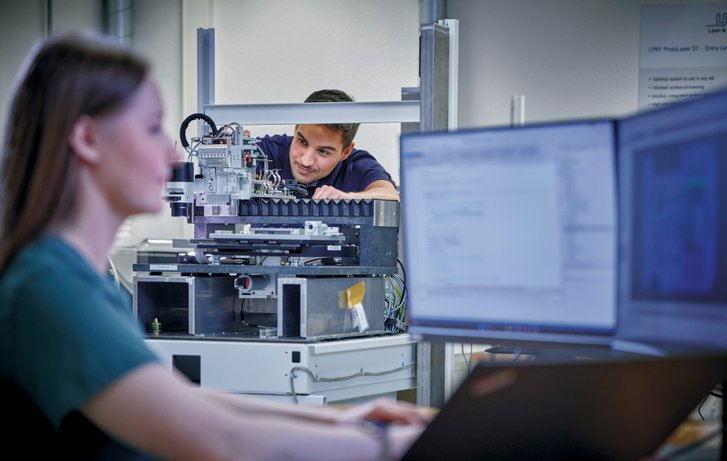

Fertigung bei LPKF
Fertigung bei LPKF
Services & Support
Services & Support

Branchen

Halbleiter (Advanced Semiconductor Packaging)Elektronik / PCB-FertigungAutomotiveMedtechVerteidigungselektronikSolarmoduleForschung & Rapid Prototyping

Verfahren & technische Grenzen

VerfahrenToleranzMax. BauteilGewichtLosgrößeWerkstoffe
Advanced Packaging (Glaswafer-/Panel-Prozessierung)Engineering––––Glas
LIDE TechnologyOberfläche––––Glas
Tensor AblationOberfläche––––Glas
Tensor BondingFügen––––Glas
PCB Laser DepanelingZerspanung–––––
SMT Stencil LaserZerspanung–––––
Laser Plastic WeldingFügen––––Kunststoff
Laser Transfer PrintingOberfläche–––––
Laser ScribingZerspanung–––––
PCB StructuringZerspanung–––––
Multilayer SolutionsFügen–––––
Micromaterial ProcessingZerspanung––––Glas
In-House PCB Prototyping (RF- und Mikrowellen-Leiterplatten, Fräsen und Laserstrukturierung)Zerspanung–––––
Solar Module ScribingZerspanung–––––
Glass Processing Foundry Services (Vitrion)Engineering––––Glas
Microprocessing & Plastic Welding als Lohnfertigung (LaserMicronics)Engineering––––Kunststoff

2 Anlagen & Maschinen

MaschineHersteller / ModellAnzahlArbeitsraumBaujahrStandort
PCB-Frässystem (Rapid PCB Prototyping)LPKF ProtoMat S104––––
Laserstrukturierungssystem (PCB Prototyping)LPKF ProtoLaser U4––––

Zusatzleistungen

Vertragsfertigung / Contract Manufacturing (Vitrion Glass Processing Foundry Services)Weltweiter Premium-Kundensupport (Services & Support)3D-Show Room

Referenzkunden

Führender asiatischer Hersteller für Advanced Semiconductor Packaging (unbenannt)Fraunhofer (Glass Panel Technology Group)QVLS-iLabs Future Cluster (Quantencomputer-Glaskomponenten)

Historie

  1. 2025

    25 Jahre ProtoLaser; Start der Initiative 'North Star' zur langfristigen Sicherung der Profitabilität und Steigerung auf eine zweistellige EBIT-Marge

  2. 2026

    Teilnahme an electronica 2026 in München (10.–13.11., Halle A2, Stand 219); IT-Sicherheitsvorfall auf der Website vom 26. bis 29.09.2026
