Konstruktion und Fertigung von Spritzgusswerkzeugen für Elastomer- und Silikonverarbeitung sowie Lohnzerspanung in Lübeck
Lubeca Werkzeugbau GmbH & Co. TeWe KG
Lübeck · UpahlNeu auf Amplifa
Über LUBECA WERKZEUGBAU
LUBECA WERKZEUGBAU ist ein 1987 gegründetes mittelständisches Unternehmen in Lübeck und spezialisiert auf den Formen- und Vorrichtungsbau. Das Leistungsspektrum umfasst Konstruktion und Fertigung von Spritzgusswerkzeugen für die Elastomer- und Silikonverarbeitung (LSR, TPE), Angusssysteme wie Nadelverschlußkaltkanäle, offene Kaltkanalsysteme und temperierte Transferkammern, Handlingsysteme, Vorrichtungs- und Betriebsmittelbau sowie Lohnzerspanung für mechanische Bearbeitungen aller Art. Vom ersten Entwurf über die Prototypenfertigung bis zum serienreifen Endprodukt begleitet das Unternehmen seine Kunden, ergänzt durch Wartungs-, Reparatur- und Änderungsdienst an Spritzgusswerkzeugen. Gefertigt wird auf CNC-Fräsmaschinen, Drehzentren mit Y-Achse und angetriebenen Werkzeugen, Senkerodiermaschinen und Flachschleifmaschinen, gestützt auf 3D-CAD/CAM-Arbeitsplätze (SolidWorks/SolidCAM). Kunden stammen insbesondere aus der Elastomer- und Silikonverarbeitung sowie der Automotive-Branche. Im Verbund mit der Schwester Gummifabrik Lubeca (Gründung 1976) steht auch die Produktion von Gummiformartikeln zur Verfügung.
- Standort
- Lübeck
- Verfahren
- Konstruktion und Fertigung von Spritzgusswerkzeugen für Elastomer- und Silikonverarbeitung, Kaltkanalsysteme (Nadelverschlußkaltkanäle, offene Kaltkanalsysteme, temperierte Transferkammern), Handlingsysteme, Vorrichtungsbau / Betriebsmittelbau, Lohnzerspanung (mechanische Bearbeitungen aller Art), CNC-Fräsen, CNC-Drehen (mit angetriebenen Werkzeugen, Y-Achse), CNC-Senkerodieren (EDM)
- Werkstoffe
- Elastomere (Gummi), Silikon / LSR, TPE (Thermoplastische Elastomere), Silikon (LSR), Thermoplastische Elastomere
- Zertifikate
- DIN EN ISO 9001:2015, ISO 9001
- Gegründet
- 1987
- Branchen
- Elastomer- und Silikonverarbeitung, Automotive, Formen- und Vorrichtungsbau, Automotive (ISO/TS 16949 zertifiziert laut Prospekt)
- 01
Konstruktion (CAD/CAM, SolidWorks/SolidCAM)
- 02
CNC-Fräsen
- 03
CNC-Drehen
- 04
Senkerodieren
- 05
Flachschleifen
- 06
Werkzeugmontage
- 07
Prototypenfertigung
- 08
Wartungs-, Reparatur- und Änderungsdienst
Verfahren und technische Ausstattung
Silikon (LSR)
Werkzeuge für die Flüssigsilikonverarbeitung, u. a. für Dichtungen und Formteile.
Thermoplastische Elastomere
Konstruktion und Fertigung von TPE-Spritzgusswerkzeugen.
Elastomere (Gummi)
Spritzgusswerkzeuge und Formteile aus sämtlichen Elastomeren.
Standorte
Lübeck
DEHauptsitz / Werkzeugbau
- Stückgewicht / Größe
- max. 1.200 kg (Fräsen), max. 2.000 kg (Erodieren)
- Werkstoffe
- Stahl, Werkzeugstahl
- CNC-Fräsmaschinen Mazak, Deckel (X/Y bis 1000 x 500 mm, max. 1200 kg)
- CNC-Drehzentren Mazak, DMG mit Y-Achse und angetriebenen Werkzeugen (bis Ø 350 x 1000 mm)
- CNC-Senkerodiermaschinen Ingersoll, Ard (X/Y bis 850 x 550 mm, max. 2000 kg)
- Flachschleifmaschinen Ziersch, Okamoto (X/Y bis 800 x 500 mm, max. 700 kg)
- CAD/CAM-Arbeitsplätze SolidWorks/SolidCAM
Upahl
DEProduktionsstandort (Gummifabrik, Mecklenburg)
- Werkstoffe
- Elastomere, Silikon (LSR), TPE, Gummi
- Spritzgießmaschinen mit 20 bis 250 Tonnen Zuhaltung
- Vollautomatische Karussellmaschinen
- Strahlentgratungsanlagen (Stickstoff-Kryonentgratung)
- Industriewaschanlagen
- Kamerasysteme für automatische Endprüfung
Fertigung und Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Konstruktion und Fertigung von Spritzgusswerkzeugen für Elastomer- und SilikonverarbeitungEngineering | – | – | – | – | Elastomere, Silikon (LSR), TPE |
| Kaltkanalsysteme (Nadelverschlußkaltkanäle, offene Kaltkanalsysteme, temperierte Transferkammern)Engineering | – | – | – | – | – |
| HandlingsystemeEngineering | – | – | – | – | – |
| Vorrichtungsbau / BetriebsmittelbauEngineering | – | – | – | – | – |
| Lohnzerspanung (mechanische Bearbeitungen aller Art)Zerspanung | – | 1000 mm (Bearbeitungszentrum | – | – | – |
| CNC-FräsenZerspanung | – | 1000 mm × 500 mm | 1200 kg | – | – |
| CNC-Drehen (mit angetriebenen Werkzeugen, Y-Achse)Zerspanung | – | 1000 mm × Ø 350 mm | – | – | – |
| CNC-Senkerodieren (EDM)Zerspanung | – | 850 mm × 550 mm | 2000 kg | – | – |
| Elektroden- und KleinteilfertigungZerspanung | – | – | – | – | – |
| CNC-FlachschleifenZerspanung | – | 800 mm × 500 mm | 700 kg | – | – |
| Wartungs-, Reparatur- und Änderungsdienst an SpritzgusswerkzeugenMontage | – | – | – | – | – |
| Umstempelung von Werkstoffen und Erzeugnissen für Druckgeräte gemäß AD 2000-RegelwerkPrüfung | – | – | – | – | – |
| CAD/CAM-Konstruktion (3D-CAD/CAM-Arbeitsplätze, SolidWorks/SolidCAM)Engineering | – | – | – | – | – |
| Gummi-/Silikon-Spritzguss von Formteilen (Dichtungen, Vibrationsdämpfer, Faltenbälge, Membranen)Kunststoff | – | – | – | – | Elastomere, Silikone (LSR), TPE, Gummi |
| Gummi-Metall- und Gummi-Kunststoff-VerbindungenFügen | – | – | – | – | Elastomere, Metall, Kunststoff |
| Automatische Teileentgratung / Stickstoff-KryonentgratungOberfläche | – | – | – | – | Gummi, Elastomere |
| Talkumieren und Silikonisieren in SpezialanlagenOberfläche | – | – | – | – | Gummi, Elastomere |
| Industriewaschanlagen (Teilewaschen)Oberfläche | – | – | – | – | – |
| Baugruppenmontage: automatische Montage von Gummiteilen auf Bolzen, Schrauben und HülsenMontage | – | – | – | – | Gummi, Kunststoff, Metall |
| Fertigung von selbstklebenden Gummibändern, Manschetten und GummitextilverbindungenKunststoff | – | – | – | – | Gummi, Elastomere |
| Automatische Endprüfung von Massenware durch KamerasystemePrüfung | – | – | – | – | – |

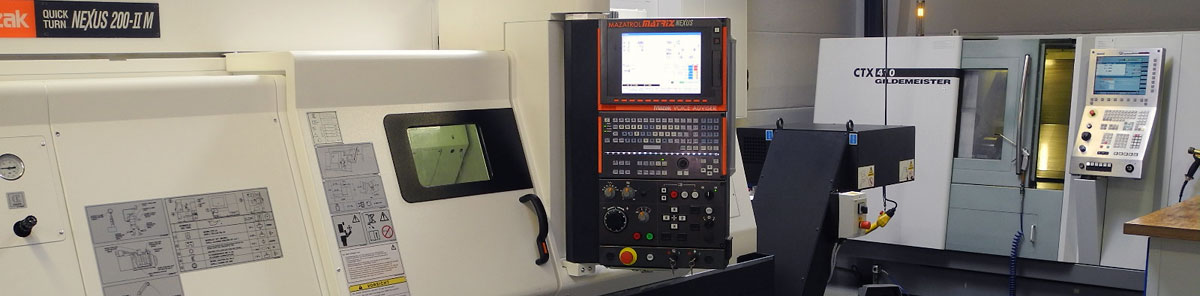

14 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Fräsmaschine / Bearbeitungszentrum | Mazak | – | Verfahrwege X/Y bis 1000 mm x 500 mm, Werkstückgewicht max. 1200 kg, Werkstücklänge bis 1000 mm | – | Lübeck |
| CNC-Fräsmaschine | Deckel | – | Verfahrwege X/Y bis 1000 mm x 500 mm | – | Lübeck |
| CNC-Drehzentrum mit Y-Achse und angetriebenen Werkzeugen | Mazak | – | bis Ø 350 mm x 1000 mm | – | Lübeck |
| CNC-Drehzentrum mit Y-Achse | DMG | – | bis Ø 350 mm x 1000 mm | – | Lübeck |
| CNC-Senkerodiermaschine | Ingersoll | – | Verfahrwege X/Y bis 850 mm x 550 mm, Werkstückgewicht max. 2000 kg, Behältermaße 1080 mm x 760 mm | – | Lübeck |
| CNC-Senkerodiermaschine | Ard | – | Verfahrwege X/Y bis 850 mm x 550 mm, Behältermaße 1080 mm x 760 mm | – | Lübeck |
| Flachschleifmaschine | Ziersch | – | Verfahrwege X/Y bis 800 mm x 500 mm, Werkstückgewicht max. 700 kg | – | Lübeck |
| Flachschleifmaschine | Okamoto | – | Verfahrwege X/Y bis 800 mm x 500 mm, Werkstückgewicht max. 700 kg | – | Lübeck |
| Spritzgießmaschinen | – | – | Zuhaltung 20 bis 250 Tonnen | – | Lübeck und Upahl |
| Vollautomatische Karussellmaschinen | – | – | – | – | Lübeck und Upahl |
| Strahlentgratungsanlagen (automatische Stickstoffentgratung) | – | – | – | – | Lübeck und Upahl |
| Industriewaschanlagen | – | – | – | – | Lübeck und Upahl |
| Kamerasysteme für automatische Endprüfung | – | – | – | – | Lübeck und Upahl |
| CAD/CAM-Arbeitsplätze | SolidWorks / SolidCAM | – | – | – | Lübeck |
Zusatzleistungen

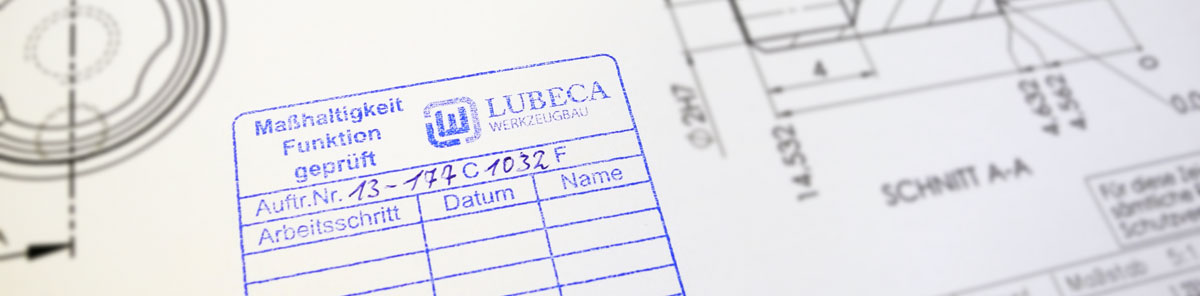

Qualitätssicherung
LUBECA WERKZEUGBAU ist TÜV-zertifiziert nach DIN EN ISO 9001 und zur Umstempelung von Werkstoffen und Erzeugnissen für Druckgeräte gemäß AD 2000-Regelwerk berechtigt. Massenware wird durch automatische Kamerasysteme endgeprüft, die Werkstofflieferanten werden auditiert und freigegeben.
| Nachweis | Lübeck |
|---|---|
| ISO 9001 |
Historie
- 1976
Gründung der Gummifabrik Lubeca in Lübeck (Schwesterunternehmen)
- 1987
Gründung von LUBECA WERKZEUGBAU in Lübeck
- 2011
Erstzertifizierung nach DIN EN ISO 9001 (TÜV NORD)
- 2023
Rezertifizierung nach DIN EN ISO 9001:2015, gültig bis 2026-02-22
