CNC-Bearbeitung langer Aluminium-Strangpressprofile, Aluminium-Schweißen und Baugruppenmontage von der Musterfertigung bis zur Serienproduktion.
Mack Alu-Systeme GmbH
Klettgau-GeisslingenNeu auf Amplifa
Über Mack Alu-Systeme
Die Mack Alu-Systeme GmbH ist ein Bearbeitungsbetrieb für lange und großvolumige Aluminium-Strangpressprofile sowie komplexe Konstruktionsteile aus Aluminium und Stahl. Das Unternehmen fertigt hochpräzise CNC-Anarbeitungen an Profilen bis zu einer Länge von 8 m auf SPC-überwachten Horizontal-Bearbeitungszentren mit Rundtischen, die auf Serienteile von 500 bis 10.000 Stück ausgelegt sind. Darüber hinaus bietet das Unternehmen Aluminium-Schweißen nach WIG-, WIG-AGL- und MIG-Verfahren, Roboterschweißen für Serienbauteile sowie die Montage von Modulen bis zu kompletten Baugruppen an. Ein eigenes CAD-Design, ein eigener Werkzeugbau und ein umfassendes Projektmanagement ergänzen die Leistungspalette von der Konzeption über die Musterfertigung bis zur Just-in-time-Lieferung einschließlich Supply-Chain-Management. Zu den Kunden gehören Unternehmen aus der Luftfahrtindustrie, dem Maschinenbau, der Automotive- und Schienenfahrzeugbranche, der Elektrotechnik/Elektronik, der Bauindustrie, der Solarindustrie sowie dem Schiffs- und Yachtbau. Der Firmensitz mit Produktion befindet sich in Klettgau-Geisslingen im Landkreis Waldshut.
- Standort
- Klettgau
- Verfahren
- CNC-Fräsen von Aluminium-Strangpressprofilen, CNC-Bearbeitung auf Horizontal CNC-Bearbeitungszentren mit Rundtischen (SPC-überwacht), Aluminium-Schweißen (WIG, WIG-AGL, MIG), Roboterschweißen für Serienproduktion, MIG- und WIG-Handschweißen für Kleinserien und Einzelanfertigungen, Schweiß-Konstruktionen, Baugruppenmontage (Module bis komplette Baugruppen), Oberflächenveredelung (z. B. Eloxalbeschichtung, Oberflächenbehandlung)
- Werkstoffe
- Aluminium, Aluminium-Strangpressprofile, Stahl (Stahl- und Aluminiumtragwerke nach DIN 1090-1), Stahl
- Zertifikate
- DIN EN ISO 9001:2015, EN 9100:2018 (eq. AS 9100D), DIN EN 15085-2 (Schienenfahrzeugbau), DIN EN ISO 3834-2, EN 1090 / DIN 1090-1 (Stahl-/Aluminiumtragwerke), ISO 9001, EN 9100, EN 1090, Sonstiges, ISO 14001, ISO 13485
- Branchen
- Luftfahrtindustrie, Maschinenbau, Automotive, Schienenfahrzeuge, Elektrotechnik/Elektronik, Bauindustrie
- 01

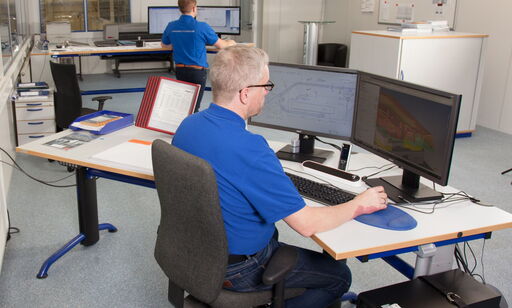

Konstruktion und CAD-Design
- 02

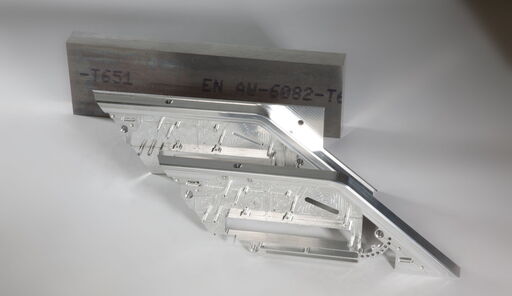

Materialbeschaffung (Presswerke)
- 03

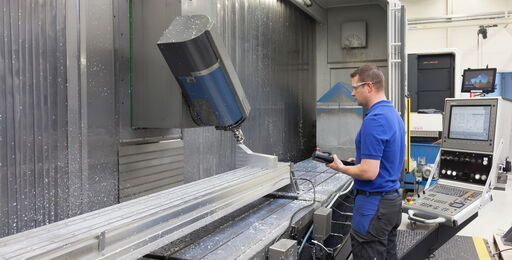

CNC-Fräsen/Bearbeitung
- 04

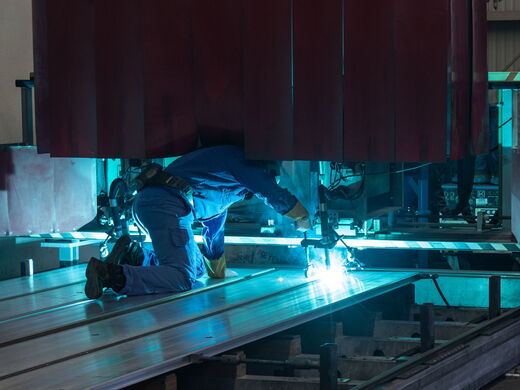

Aluminium-Schweißen (WIG, MIG, Roboter)
- 05
Oberflächenveredelung (über Partner/Presswerke)
- 06
Reinigung
- 07
Baugruppenmontage
- 08
Qualitätssicherung
- 09
Just-in-time-Logistik
Werkstoffe und Verfahren
Aluminium
Hauptwerkstoff des Unternehmens für CNC-bearbeitete Profile, Schweißkonstruktionen und Baugruppen.
Aluminium-Strangpressprofile
Beschaffung über nationale und internationale Presswerke, Bearbeitung bis 8 m Länge.
Stahl
Ausführung von Stahl- und Aluminiumtragwerken nach DIN 1090-1.

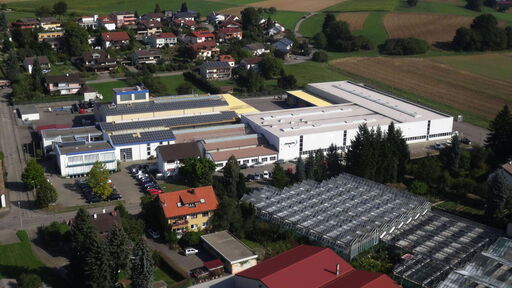

Standorte

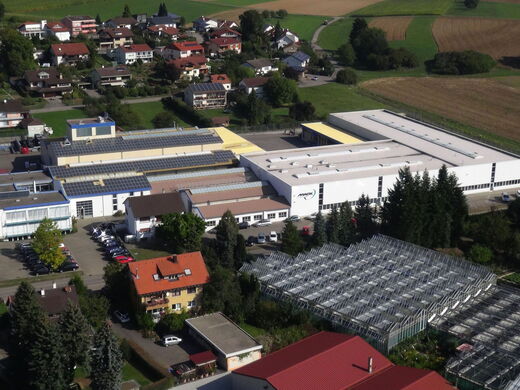

Klettgau-Geisslingen
DEHauptsitz / Produktion
- Stückgewicht / Größe
- Profilbearbeitung bis 8 m Länge
- Losgröße
- Serienteile 500–10.000 Stück
- Werkstoffe
- Aluminium, Stahl
- AXA VHC 3-S (2×, Fahrweg 8000×3750×700 mm, 4/5-Achse)
- AXA VHC 3-XTS
- DMG MORI DMF220 / DMF220L
- DMG MORI DMU95 monoBlock (5-Achse)
- DMG MORI DMU75 monoBlock (5-Achse)
- DMG MORI DMU85 monoBlock (5×, 5-Achse)
- DMG MORI DMF400-11
- DMG MORI DMP70 (2×)
- Chiron FZ 15 KS (5×)
- Chiron Mill 6000 high speed (Fahrweg 6000×2730 mm)
- Chiron Mill 8000 high speed (Fahrweg 8000×3730 mm)
- Chiron FZ 16 S five axes
- Schweißroboter für Serienproduktion
- Halbautomatische Reinigungsanlage (700×1400×3000 mm)
Bauteile und Baugruppen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Fräsen von Aluminium-StrangpressprofilenZerspanung | – | 8 m | – | 500 Stück – 10.000 Stück | Aluminium |
| CNC-Bearbeitung auf Horizontal CNC-Bearbeitungszentren mit Rundtischen (SPC-überwacht)Zerspanung | – | 7 m | – | 500 Stück – 10.000 Stück | Aluminium |
| Aluminium-Schweißen (WIG, WIG-AGL, MIG)Fügen | – | – | – | – | Aluminium, Stahl |
| Roboterschweißen für SerienproduktionFügen | – | – | – | – | Aluminium |
| MIG- und WIG-Handschweißen für Kleinserien und EinzelanfertigungenFügen | – | – | – | – | Aluminium |
| Schweiß-KonstruktionenFügen | – | – | – | – | Aluminium |
| Baugruppenmontage (Module bis komplette Baugruppen)Montage | – | – | – | – | Aluminium |
| Oberflächenveredelung (z. B. Eloxalbeschichtung, Oberflächenbehandlung)Oberfläche | – | – | – | – | Aluminium |
| Halbautomatische Reinigung wasserlöslicher BasisOberfläche | – | 3000 mm × 1400 mm × 700 mm | – | – | Aluminium |
| Eigenes CAD-Design / Werkzeugbau / Engineering von der Idee bis zur SerienproduktionEngineering | – | – | – | – | Aluminium |
| Prüfungen: VT (Sichtprüfung), PT (Farbeindringprüfung), MT (Magnetpulverprüfung), makroskopischePrüfung | – | – | – | – | Aluminium |
13 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

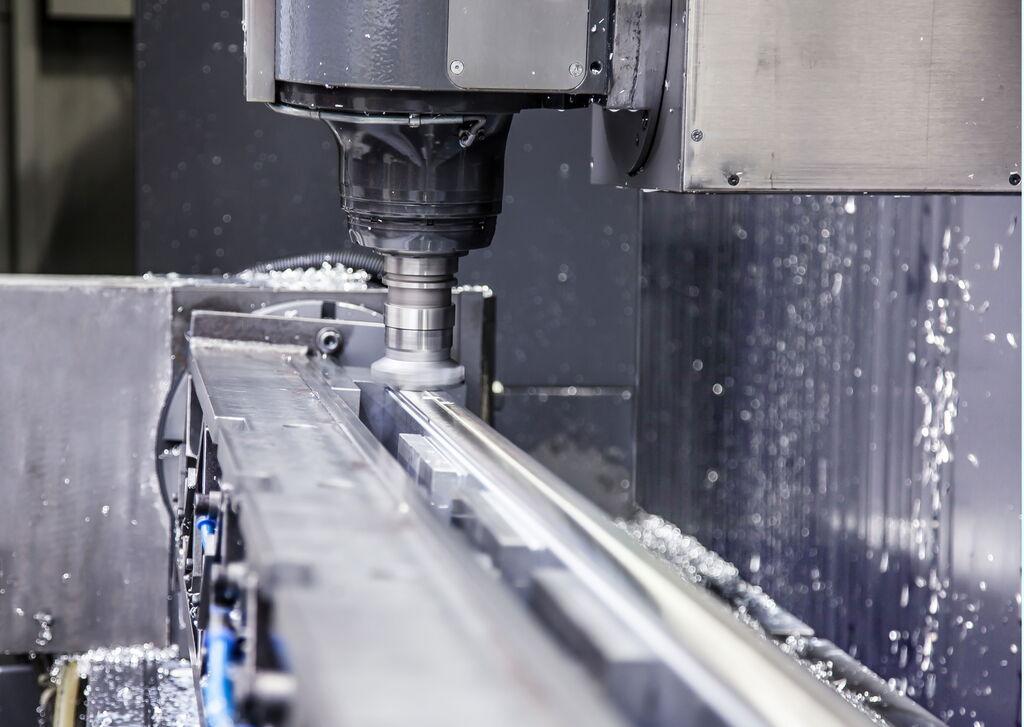

| Horizontal CNC-Bearbeitungszentrum (4/5-Achse) | AXA VHC 3-S | 2 | 8000 x 3750 x 700 mm | 2014 | Klettgau Geisslingen |
| Horizontal CNC-Bearbeitungszentrum (4/5-Achse) | AXA VHC 3-XTS | 1 | 3000 x 1250 x 1100 mm | 2022 | Klettgau Geisslingen |
| Universal-Bearbeitungszentrum | DMG MORI DMF220 | 1 | 2200 x 900 x 560 mm | 2003 | Klettgau Geisslingen |
| Universal-Bearbeitungszentrum | DMG MORI DMF220L | 1 | 2200 x 900 x 560 mm | 2006 | Klettgau Geisslingen |
| 5-Achs-Bearbeitungszentrum | DMG MORI DMU95 monoBlock | 1 | 950 x 850 x 650 mm | 2023 | Klettgau Geisslingen |
| 5-Achs-Bearbeitungszentrum | DMG MORI DMU75 monoBlock | 1 | 750 x 650 x 560 mm | 2024 | Klettgau Geisslingen |
| 5-Achs-Bearbeitungszentrum | DMG MORI DMU85 monoBlock | 5 | 935 x 850 x 650 mm | 2025 | Klettgau Geisslingen |
| Universal-Bearbeitungszentrum | DMG MORI DMF400-11 | 1 | 4000 x 1100 x 1200 mm | 2025 | Klettgau Geisslingen |
| Bearbeitungszentrum | DMG MORI DMP70 | 2 | 700 x 420 x 380 mm | 2025 | Klettgau Geisslingen |
| CNC-Bearbeitungszentrum | Chiron FZ 15 KS | 5 | 730 x 400 x 360 mm | 2012 | Klettgau Geisslingen |
| CNC-Bearbeitungszentrum | Chiron Mill 6000 high speed 341-40 | 1 | 6000 x 2730 x 610 mm | 2017 | Klettgau Geisslingen |
| CNC-Bearbeitungszentrum | Chiron Mill 8000 high speed 309-81 | 1 | 8000 x 3730 x 820 mm | 2019 | Klettgau Geisslingen |
| 5-Achs-Bearbeitungszentrum | Chiron FZ 16 S five axes | 1 | 660 x 660 x 400 mm | 2019 | Klettgau Geisslingen |
Zusatzleistungen
Qualität und Zertifizierungen

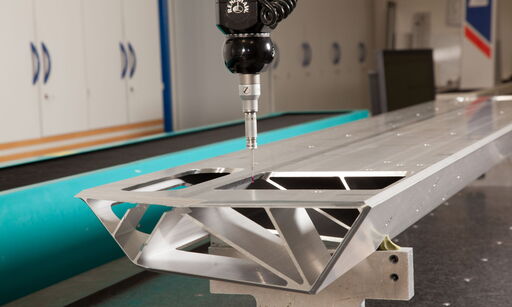

Das Qualitätsmanagementsystem ist seit 1996 zertifiziert; geprüft werden unter anderem VT (Sichtprüfung), PT (Farbeindringprüfung), MT (Magnetpulverprüfung) und makroskopische Gefügeuntersuchungen, begleitet durch Schweißfachingenieure.
| Nachweis | Klettgau-Geisslingen |
|---|---|
| ISO 9001 | |
| EN 9100 | |
| EN 1090 | |
| Sonstiges | |
| ISO 14001 | |
| ISO 13485 |
Unternehmenshistorie
- 1996
Unternehmen im Bereich Qualitätsmanagement zertifiziert
