Spezialist für CNC-Zerspanung und CNC-Blechbearbeitung von Stahl und Aluminium in Langenzenn
MADER CNC-Zerspanung GmbH & Co. KG
Langenzenn (Mühlsteig 21-23, 90579) · DENeu auf Amplifa
Über Mader Maschinenbau
Die MADER CNC-Zerspanung GmbH & Co. KG ist ein seit 1989 bestehender Zerspanungsspezialist mit Sitz in Langenzenn bei Fürth. Das Unternehmen mit rund 20 Mitarbeitenden fertigt auf einer Produktionsfläche von 2.000 qm Bauteile aus Stahl und Aluminium – vom Prototyp über Kleinteile und Großteile bis zur Serienfertigung. Die Wertschöpfung umfasst CNC-Fräsen auf bis zu fünf Achsen, CNC-Drehen mit angetriebenen Werkzeugen, konventionelles Fräsen und Drehen, Flachschleifen, Laserschneiden, Abkanten, Drahterodieren, Sägen, MIG/MAG-Schweißen sowie Laser-Beschriftung. Ergänzend werden Konstruktion mit CAD/CAM (Mastercam, SolidWorks), Schweißkonstruktionen, Maschinengestelle und Montage angeboten. Im Maschinenpark stehen unter anderem ein DMG DMU 75 5-Achs-Bearbeitungszentrum, mehrere HURCO-Bearbeitungszentren, Gildemeister- und Weiler-CNC-Drehmaschinen sowie eine Trumpf-TruLaser-Anlage. Das Unternehmen bildet Feinwerkmechaniker und Zerspanungsmechaniker aus.
- Standort
- Langenzenn
- Verfahren
- CNC-Fräsen, CNC-Drehen (mit angetriebenen Werkzeugen), Flachschleifen, Laserschneiden, Abkanten, Drahterodieren, Schweißen (MIG/MAG), Schweißkonstruktionen und Maschinengestelle
- Werkstoffe
- Stahl, Aluminium, CNC-Fräsen (3–5 Achsen), CNC-Drehen mit angetriebenen Werkzeugen, Konventionelles Fräsen und Drehen, CNC-Laserschneiden (Trumpf TruLaser), CNC-Abkanten (Trumpf TruBend 5130), Flachschleifen
- Gegründet
- 1989
- Mitarbeiter
- ca. 20
- 01
Sägen
- 02
CNC-/Konventionelles Fräsen
- 03
CNC-/Konventionelles Drehen
- 04
Laserschneiden
- 05
Abkanten
- 06
Flachschleifen
- 07
Drahterodieren
- 08
Schweißen (MIG/MAG)
- 09
Laser-Beschriftung
- 10
Montage
Verfahren und Fertigungskapazitäten
CNC-Fräsen (3–5 Achsen)
Frästeile mit Verfahrwegen bis X 1650 mm / Y 900 mm, Längen bis 2500 mm; DMG DMU 75 (5-Achsen) und mehrere HURCO-Zentren.
CNC-Drehen mit angetriebenen Werkzeugen
Fertigungsdurchmesser 3–520 mm auf Maschinen von Gildemeister und Weiler.
Konventionelles Fräsen und Drehen
Deckel-Fräsmaschinen (bis X 1200 mm) und Drehmaschinen von Graziano und Colchester für Einzelfertigung.
CNC-Laserschneiden (Trumpf TruLaser)
Materialdicken von 0,05 bis 15 mm, Schnittfläche X 3000 / Y 1500 mm.
CNC-Abkanten (Trumpf TruBend 5130)
Presskraft 1300 kN, Biegelänge bis 3000 mm.
Flachschleifen
Bearbeitung bis 1000 x 500 mm auf Maschinen von ABA und Elb.
Drahterodieren (Sodick)
Präzise Konturierung von Werkstücken bis 600 x 400 mm.
MIG/MAG-Schweißen
Schweißkonstruktionen und Maschinengestelle.
Konstruktion CAD/CAM
Programmierung und Konstruktion mit Mastercam und SolidWorks.
Sägen
Schnittbreite bis 1285 mm, Schnitthöhe bis 600 mm (Behringer, Kasto).
Laser-Beschriftung
Kennzeichnung von Bauteilen im Bereich von 175 x 175 mm.
Standort Langenzenn
Langenzenn
DEProduktion und Verwaltung
- Stückgewicht / Größe
- Längen bis 2500 mm (Fräsen), Durchmesser bis 520 mm (Drehen)
- Losgröße
- Prototypen, Klein-/Vorserien, Serienfertigung
- Werkstoffe
- Stahl, Aluminium
- DMG DMU 75 (5-Achsen-Fräszentrum)
- HURCO VMX 30/42i/64/24, BMC 4020/30 HTM
- Gildemeister CLX 750, Alpha 500, CTX 400 E
- Weiler E40, E35
- Deckel FP3 LV, FP2
- Graziano, Colchester (konv. Drehen)
- ABA FFU 1000/50, Elb (Flachschleifen)
- Behringer, Kasto (Sägen)
- Sodick Drahterodiermaschine
- Trumpf TruBend 5130
- Trumpf TruLaser
- BG-Fiber Mark Laserbeschriftung

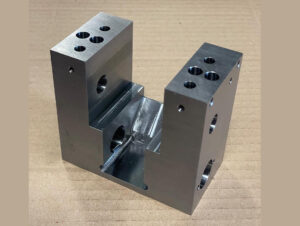

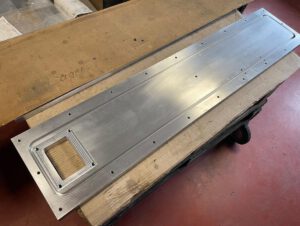

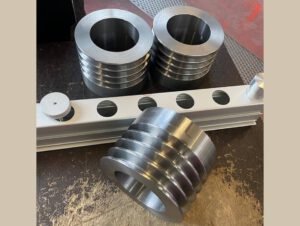

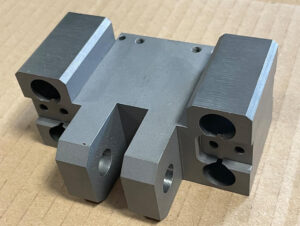

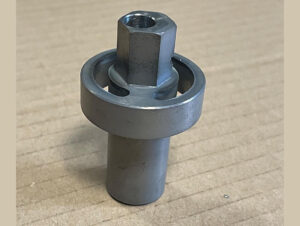

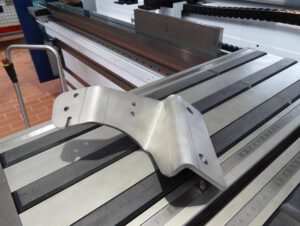

Bauteile
Einblicke in die Fertigung
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-FräsenZerspanung | – | 2500 mm (Längen bis) × 900 mm (Y-Verfahrweg) | – | Prototypen, Klein-/Vorserien und | Stahl, Aluminium |
| CNC-Drehen (mit angetriebenen Werkzeugen)Zerspanung | – | – | – | – | Stahl, Aluminium |
| FlachschleifenZerspanung | – | 1000 mm × 500 mm | – | – | – |
| LaserschneidenZerspanung | – | – | – | Materialdicke 0,05 mm bis 15 mm | – |
| AbkantenUmformung | – | 3000 mm | – | – | – |
| DrahterodierenZerspanung | – | 600 mm × 400 mm | – | – | – |
| Schweißen (MIG/MAG)Fügen | – | – | – | – | – |
| Schweißkonstruktionen und MaschinengestelleFügen | – | – | – | – | – |
| Konstruktion (CAD/CAM mit Mastercam und SolidWorks)Engineering | – | – | – | – | – |
| MontageMontage | – | – | – | – | – |
| Konventionelles FräsenZerspanung | – | 1200 mm × 400 mm | – | – | Stahl, Aluminium |
| Konventionelles DrehenZerspanung | – | 1500 mm (Spitzenweite) × 430 mm (max. Durchmesser) | – | – | Stahl, Aluminium |
| SägenZerspanung | – | 1285 mm (Schnittbreite) × 600 mm (Schnitthöhe) | – | – | – |
| Laser-BeschriftungOberfläche | – | 175 mm × 175 mm | – | – | – |
| PlattenbearbeitungZerspanung | – | – | – | – | Stahl, Aluminium |
24 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Bearbeitungszentrum | DMG DMU 75 | – | X 750 mm / Y 650 mm | – | Langenzenn |
| 4-Achs-Bearbeitungszentrum | HURCO VMX 30 | – | X 762 mm / Y 508 mm | – | Langenzenn |
| Bearbeitungszentrum | HURCO VMX 42i | – | X 1066 mm / Y 609 mm | – | Langenzenn |
| Bearbeitungszentrum | HURCO VMX 64 | – | X 1650 mm / Y 900 mm | – | Langenzenn |
| Bearbeitungszentrum | HURCO VMX 24 | – | X 610 mm / Y 508 mm | – | Langenzenn |
| Bearbeitungszentrum | HURCO BMC 4020 | – | X 1020 mm / Y 507 mm | – | Langenzenn |
| Bearbeitungszentrum | HURCO BMC 30 HTM | – | X 762 mm / Y 457 mm | – | Langenzenn |
| Konventionelle Fräsmaschine | Deckel FP3 LV | – | X 1200 mm / Y 400 mm | – | Langenzenn |
| Konventionelle Fräsmaschine | Deckel FP2 | – | X 500 mm / Y 200 mm | – | Langenzenn |
| Konventionelle Drehmaschine | Graziano | – | Max. Durchmesser 430 mm, Spitzenweite 1500 mm | – | Langenzenn |
| Konventionelle Drehmaschine | Colchester | – | Max. Durchmesser 370 mm, Spitzenweite 1250 mm | – | Langenzenn |
| CNC-Drehmaschine | Gildemeister CLX 750 | – | Max. Durchmesser 520 mm, Spitzenweite 1000 mm | – | Langenzenn |
| CNC-Drehmaschine | Gildemeister Alpha 500 | – | Max. Durchmesser 230 mm, Spitzenweite 500 mm | – | Langenzenn |
| CNC-Drehmaschine | Gildemeister CTX 400 E | – | Max. Durchmesser 280 mm, Spitzenweite 550 mm | – | Langenzenn |
| CNC-Drehmaschine | Weiler E40 | – | Max. Durchmesser 430 mm, Spitzenweite 1000 mm | – | Langenzenn |
| CNC-Drehmaschine | Weiler E35 | – | Max. Durchmesser 410 mm, Spitzenweite 1000 mm | – | Langenzenn |
| Flachschleifmaschine | ABA FFU 1000/50 | – | X 1000 mm / Y 500 mm | – | Langenzenn |
| Flachschleifmaschine | Elb | – | X 500 mm / Y 300 mm | – | Langenzenn |
| Bandsäge/Säge | Behringer | – | Max. Schnittbreite 1285 mm, max. Schnitthöhe bis 600 mm | – | Langenzenn |
| Säge | Kasto | – | Max. Schnittbreite 260 mm, max. Schnitthöhe 260 mm | – | Langenzenn |
| Drahterodiermaschine | Sodick | – | X 600 mm / Y 400 mm | – | Langenzenn |
| CNC-Abkantpresse | Trumpf TruBend 5130 | – | Presskraft 1300 kN, Biegelänge 3000 mm | – | Langenzenn |
| CNC-Laserschneidanlage | Trumpf TruLaser | – | X 3000 / Y 1500 mm | – | Langenzenn |
| Laser-Beschriftungsanlage | BG-Fiber Mark | – | X 175 mm / Y 175 mm | – | Langenzenn |
Zusatzleistungen
Historie
- 1989
Gründung als Spezialist für CNC-Zerspanung und CNC-Blechbearbeitung von Stahl und Aluminium
