Manufakturfertigung des patentierten Manger-Schallwandlers und von High-End-Lautsprechersystemen in Mellrichstadt.
Manger Audio - Daniela Manger
Mellrichstadt · Hendunger Straße 53, 97638 MellrichstadtNeu auf Amplifa
Über Manger Audio
Manger Audio ist eine Manufaktur aus Mellrichstadt in der Rhön, die den patentierten Manger-Schallwandler sowie komplette High-End-Lautsprechersysteme entwickelt und fertigt. Der Schallwandler arbeitet nach dem Biegewellenprinzip: Biegewellen laufen von der Mitte einer flexiblen Plattenmembran nach außen, sodass eine einzige Membran einen breiten Frequenzbereich zeitrichtig wiedergibt. Die Fertigung erfolgt in Kleinserien und Handarbeit unter Reinraum-Bedingungen in Chargen von zehn Stück; der Korb wird aus Duraluminium im vollen Material mit Toleranzen bis ±10 µm bzw. 0,008 mm gedreht und eloxiert. Das leistungsspezifische Plattenmembranmaterial wird nach eigener Formel im firmeneigenen Labor hergestellt. Jeder Wandler wird einzeln geprüft und bei einer akustischen Toleranz von weniger als ±0,5 dB nummeriert. Einsatzorte sind High-End-Wiedergabe, Tonstudios, Musikhochschulen, Forschungseinrichtungen und die Mikrofon-Entwicklung.
- Standort
- Mellrichstadt
- Verfahren
- Fertigung Manger-Schallwandler in Manufaktur (Kleinserien, Handarbeit, Montage aus 32 Bauteilen), Korb aus dem vollen Material herausgearbeitet (Drehen), Oberfläche mit Diamantwerkzeug abgedreht, Eloxalverfahren (seidenmatt vergütet), Herstellung des leistungsspezifischen Plattenmembranmaterials nach streng gehüteter Formel im, Fertigung von Lautsprechergehäusen in Manufaktur (individuelle Farben, Echtholzfurniere, UltraHigh, Individuelle Prüfung und Vermessung jedes Schallwandlers unter Reinraum-Bedingungen gefertigt, Löten der Schwingspulenzuleitungen (4 Zuleitungen aus reinem Kupfer, 0,1 mm, in Handarbeit), Fertigung mit Toleranzen von bis zu 0,008 mm
- Werkstoffe
- Duraluminium, Aluminium, Neodym (Magnete, 15 Stück pro Wandler), Kupfer (reines Kupfer, Schwingspulenzuleitungen), Aluminium (Schwingspule, 0,4 g), Glasfaser-Polyester Sandwich (Tieftöner-Membran s1/c1), Karbonfaser-Papier Sandwich Membran (Tieftöner p1/z1), Sandwich-Karbonfaser-Schaum-Membran (Tieftöner p2, karbonfaserverstärkte Zellulose +
- Zertifikate
- Einzelprüfung & Vermessung jedes Wandlers, Fertigungstoleranz < ±0,5 dB (akustisch), Seriennummer & Fertigungsdokumentation, 5 Jahre Garantie auf Schallwandler, ISO 9001
- Gegründet
- 1974
- Branchen
- High-End Consumer Audio, Tonstudio/Pro-Audio, Audiologie/Forschung, Mikrofon-Entwicklung, Architektur/Installationen
- 01
Entwicklung im eigenen Labor (Membranmaterial nach eigener Formel)
- 02
Zerspanung des Duraluminium-Korbs aus dem Vollen
- 03
Diamantabdrehen der Oberfläche
- 04
Eloxalverfahren (seidenmatt)
- 05
Handarbeitliche Fertigung und Montage der 32 Bauteile unter Reinraum-Bedingungen
- 06

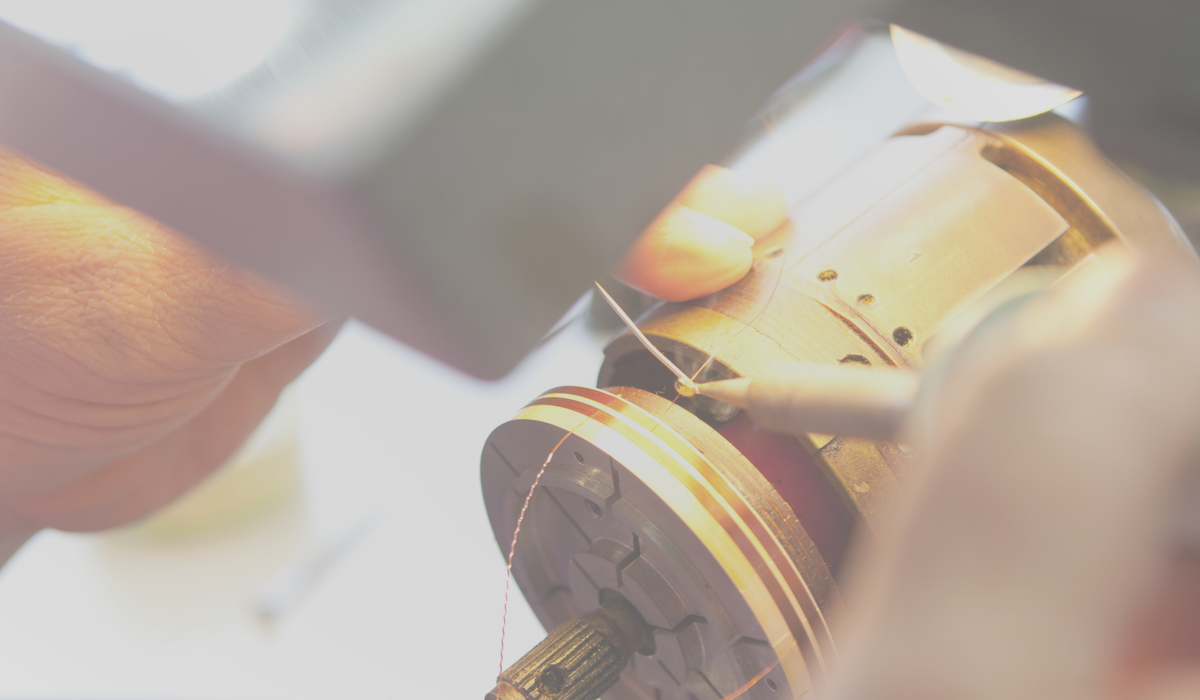

Löten der Kupfer-Schwingspulenzuleitungen
- 07
Einzelprüfung und Vermessung jedes Schallwandlers
- 08
Nummerierung und Auslieferung
Werkstoffe & Verfahren
Duraluminium (Aluminium)
Korb des Schallwandlers, aus dem vollen Material gedreht mit Toleranz ±10 µm, seidenmatt eloxiert.
Neodym (Magnetsystem)
15 Neodym-Magnete pro Wandler sorgen mit hoher Energiedichte für einen Wirkungsgrad von 91 dB.
Reines Kupfer
Vier 0,1 mm dünne Schwingspulenzuleitungen, in Handarbeit gelötet.
Aluminium-Schwingspule
0,4 g leichte Doppelschwingspule auf Aluminiumträger für extrem schnelle Anstiegszeiten.
Glasfaser-Polyester-Sandwich

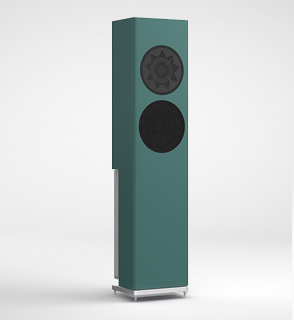

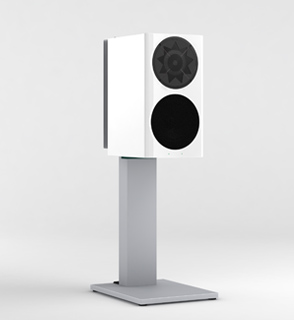

Tieftöner-Membran der Systeme s1 und c1.
Karbonfaser-Papier-Sandwich

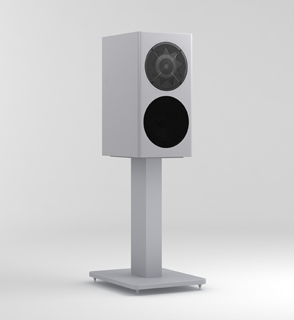

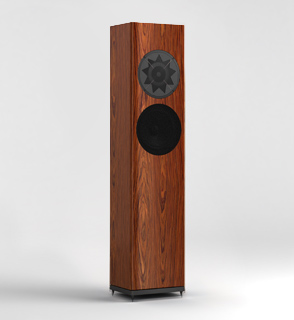

Tieftöner-Membran der Systeme p1 und z1.
Karbonfaser-Zellulose-Schaum-Sandwich

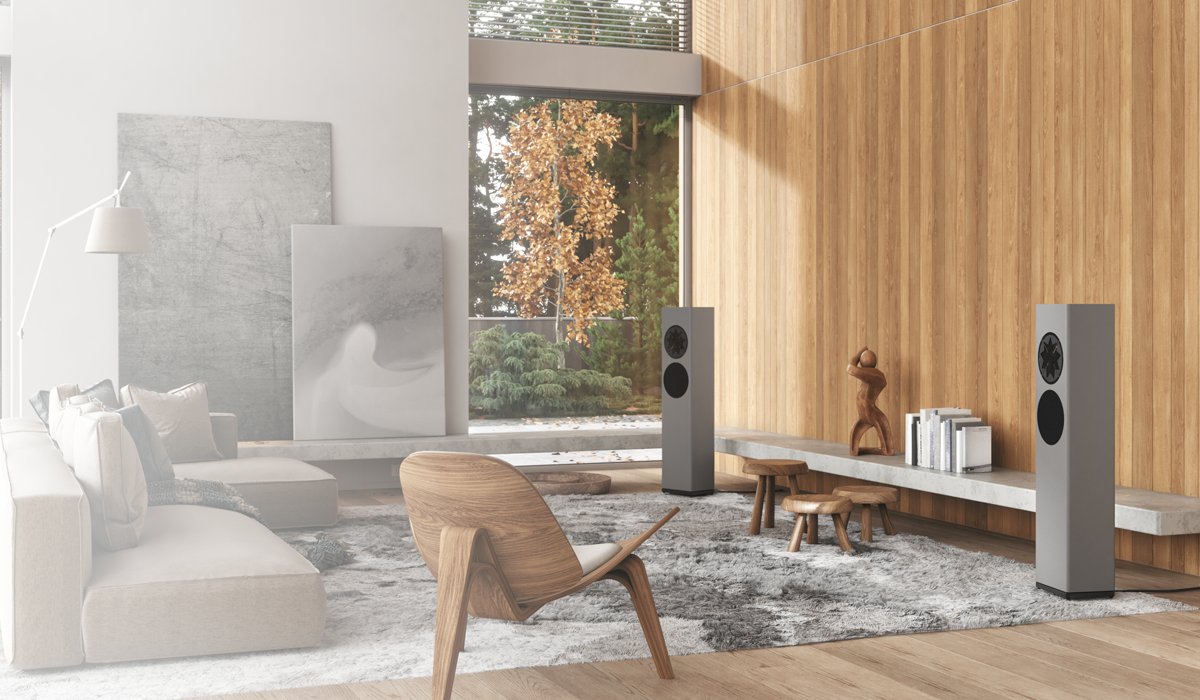

Patentierte Tieftöner-Membran des p2 mit hoher Dämpfung, geringem Gewicht und Steifigkeit.
Polyoxymethylene (POM)
Präzisionswerkstoff für die Kegelfüße cf1, hart, steif und mit gutem Gleitverhalten.
Eigenes Plattenmembranmaterial
Leistungsspezifische Membran nach streng gehüteter firmeneigener Formel, hergestellt im eigenen Labor.
Echtholzfurnier und Farblackierungen
Gehäusefinishes in allen RAL-Farben, matt, seidenmatt, UltraHigh Gloss oder edlen Furnieren.
Standort
Mellrichstadt
DEManufaktur: Fertigung des Manger-Schallwandlers und der Lautsprechersysteme, Vertrieb
- Losgröße
- Chargen von 10 Stück, Kleinserien/Manufakturfertigung
- Werkstoffe
- Duraluminium, Neodym, Aluminium, Kupfer, Sandwich-Membranmaterialien, POM, Echtholzfurnier
- Drehbearbeitung des Korbs aus dem Vollen mit Diamantwerkzeug
- Eloxalanlage (Eloxalverfahren, seidenmatte Vergütung)
- Fertigung des Membranmaterials im eigenen Labor
- Prüf- und Vermessungsstand für jeden Schallwandler

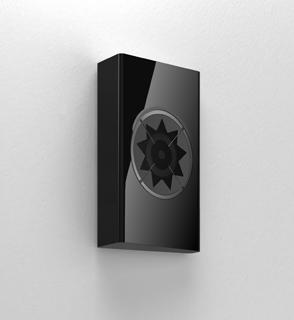

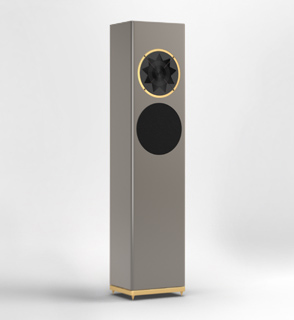

Bauteile & Systeme

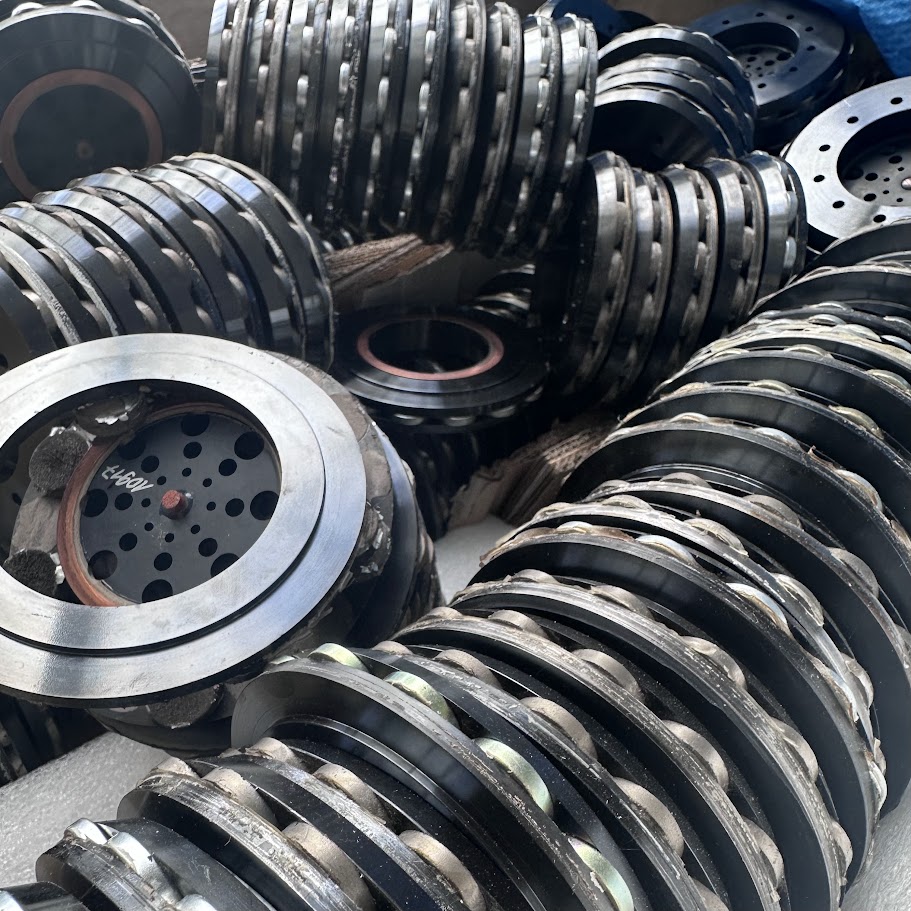

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Fertigung Manger-Schallwandler in Manufaktur (Kleinserien, Handarbeit, Montage aus 32 Bauteilen)Montage | Fertigungstoleranz weniger als ±0,5 dB (akustisch) | – | – | Chargen von jeweils 10 Stück | Duraluminium (Korb), Neodym (Magnete), Aluminium (Schwingspule), Kupfer (Zuleitungen), Plattenmembranmaterial (eigene Formel, eigenes Labor) |
| Korb aus dem vollen Material herausgearbeitet (Drehen), Oberfläche mit Diamantwerkzeug abgedrehtZerspanung | ± 10 μm | – | – | – | Duraluminium |
| Eloxalverfahren (seidenmatt vergütet)Oberfläche | – | – | – | – | Duraluminium |
| Herstellung des leistungsspezifischen Plattenmembranmaterials nach streng gehüteter Formel imKunststoff | – | – | – | – | Plattenmembranmaterial (eigene Entwicklung) |
| Fertigung von Lautsprechergehäusen in Manufaktur (individuelle Farben, Echtholzfurniere, UltraHighMontage | – | – | – | – | Echtholzfurnier, Farblackierungen (alle RAL- und andere Farben) |
| Individuelle Prüfung und Vermessung jedes Schallwandlers unter Reinraum-Bedingungen gefertigtPrüfung | Fertigungstoleranz weniger als ±0,5 dB | – | – | – | – |
| Löten der Schwingspulenzuleitungen (4 Zuleitungen aus reinem Kupfer, 0,1 mm, in Handarbeit)Fügen | – | – | – | – | Kupfer (reines Kupfer, Drähte dünner als ein menschliches, Aluminium (Schwingspule 0,4 g) |
| Fertigung mit Toleranzen von bis zu 0,008 mmZerspanung | 0,008 mm | – | – | – | – |
| Fertigung von Kegelfüssen cf1 aus POM (Polyoxymethylene)Kunststoff | – | – | – | – | Polyoxymethylene (POM) |
Zusatzleistungen
Referenzkunden
Qualität & Prüfung
Jeder Manger-Schallwandler wird einzeln unter festgeschriebenen Tests geprüft und vermessen; die akustische Fertigungstoleranz liegt bei weniger als ±0,5 dB. Jeder Wandler erhält bei Erfüllung der Toleranzen eine individuelle Seriennummer und wird in den Fertigungsunterlagen dokumentiert.
| Nachweis | Mellrichstadt |
|---|---|
| Einzelprüfung & Vermessung jedes Wandlers | |
| Fertigungstoleranz < ±0,5 dB (akustisch) | |
| Seriennummer & Fertigungsdokumentation | |
| 5 Jahre Garantie auf Schallwandler | |
| ISO 9001 |
Historie
- 1968
Patent für die Doppelschwingspulen-Konstruktion von Josef W. Manger
- 1974
Präsentation der ersten serienreifen Modelle des Manger-Schallwandlers
- 1978
Erster Komplettlautsprecher Modell Diskus S 05; Brief von Prof. Dr. Manfred Heckl zum Abstrahlprinzip
- 1982
Josef W. Manger mit der Diesel-Medaille ausgezeichnet
- 1985
Beginn der Fertigung des Manger-Schallwandlers
- 2012
c1 mit dem Designpreis „Focus Open Gold“ (Internationaler Designpreis Baden-Württemberg) ausgezeichnet
- 2016
Tod des Firmengründers Josef W. Manger (*1929)
