Blechverarbeitung und Adsorptionsluftentfeuchtungssysteme bis Taupunkt -70 °C aus eigener Fertigung
Marquardt & Schaupp GmbH
Neubulach/OberhaugstettNeu auf Amplifa
Wir über uns

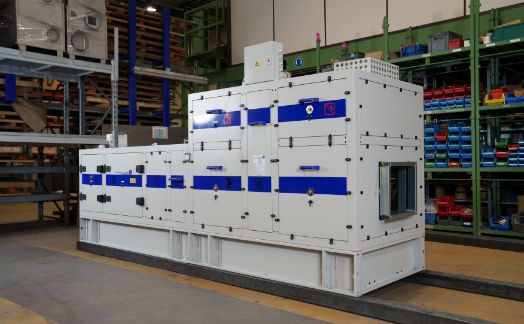

Die Marquardt & Schaupp GmbH ist ein Lohnfertiger für Blechverarbeitung mit eigener Produktsparte Luftentfeuchtungssysteme, angesiedelt in Neubulach/Oberhaugstett im Schwarzwald. Das Unternehmen mit rund 50 Mitarbeitenden fertigt Bauteile und komplette Baugruppen für Gehäuse, Abdeckungen und Geräte des Maschinen- und Anlagenbau: Stanzen, Laserschneiden, Abkanten, Entgraten, Schweißen und mechanische Bearbeitung sowie Oberflächentechnik über langjährige Partner. Konstruktion und CAD-Verarbeitung (Solidworks, TruTops, Draftsight) erfolgen im Haus. Im Segment Luftentfeuchtung werden kundenspezifische Adsorptionsluftentfeuchter bis 80.000 m³/h und Taupunkte bis -70 °C, Standardtrockner der Baureihe DryQube sowie Rotorcassetten für Klimageräte gefertigt, unter anderem vollständig in Edelstahl 1.4301. Mit einem europaweiten Serviceteam übernimmt das Unternehmen Inbetriebnahme, Wartung und Instandsetzung der Anlagen. Referenzprojekte bestehen unter anderem in Deutschland, China, Korea und Indien.
- Standort
- Neubulach/Oberhaugstett
- Verfahren
- Stanzen & Lasern (Stanz-Laser-Kombibearbeitung: Stanzen, Nibbeln, Umformen, Kiemen, Gewindeformen), Laserschneiden (Fiber-Laser und CO2-Laser), Biegen / Abkanten, Schweißen (MIG/MAG, WIG, Punktschweißen, Bolzenschweißen), Einpressen & Verbinden (Einpressen, Nietverbindungen), Entgraten (Kantenverrundung, Bürsten, Oberflächenschliff, Duplo-Finish), Trowalisieren (Konventionelles Trowalisieren für Kleinteile und gekantete Teile), Oberflächentechnik (Sandstrahlen, Glasperlenstrahlen, Phosphatieren, Pulverbeschichten, Brünieren)
- Werkstoffe
- Edelstahl 1.4301 / V2A, CrNi-Stähle, Stahl, Aluminiumlegierungen, Kupfer, Messing, Stahl verzinkt, Oberflächentechnik
- Zertifikate
- DIN EN ISO 9001:2015 (Bereich Blechverarbeitung), DIN EN ISO 3834-2 (Schweißfachbetrieb), ISO 9001, EN ISO 3834-2
- Branchen
- Automotive, Chemie, Elektronik, Energieerzeugung, Industrie allgemein (Verpackung, Papier, Kunststoff, Textil), Lebensmittel
- 01
Planung & Konstruktion (CAD)
- 02
Stanzen & Laserschneiden
- 03
Abkanten
- 04
Entgraten
- 05

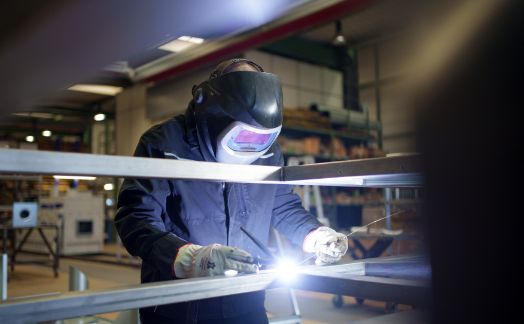

Schweißen & mechanische Fertigung
- 06
Oberflächentechnik (Partner)
- 07
Baugruppenfertigung & Montage
- 08
Qualitätssicherung
- 09
Kundenservice & Wartung
Werkstoffe & Verfahren
Stahl
Laserschneiden 0,5–20 mm und Stanzen bei Tafelgrößen bis 3000 × 1500 mm
Edelstahl 1.4301 / V2A
Verwendet für Gehäuse kundenspezifischer Luftentfeuchtungsanlagen und Schweißkonstruktionen
Aluminiumlegierungen
Laserschneiden und Schweißen von Aluminiumblechteilen
Kupfer
Fiber-Laserschneiden von Kupferblech bis 6 mm Dicke
Messing
Laserschneiden von Bunt- und NE-Metallen auf der Fiber-Laseranlage
Stahl verzinkt

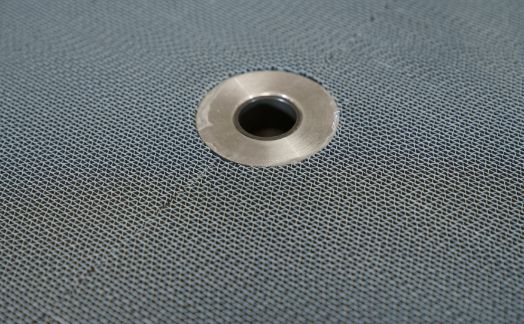

Rahmenkonstruktionen von Rotorcassetten
Oberflächentechnik
Pulverbeschichten, KTL, Nasslack, Verzinken, Eloxieren u. a. über langjährige Partnerbetriebe
Entgraten & Trowalisieren
Kantenverrundung und Oberflächenschliff für Laser- und Stanzteile bis 1250 mm Breite
Standorte

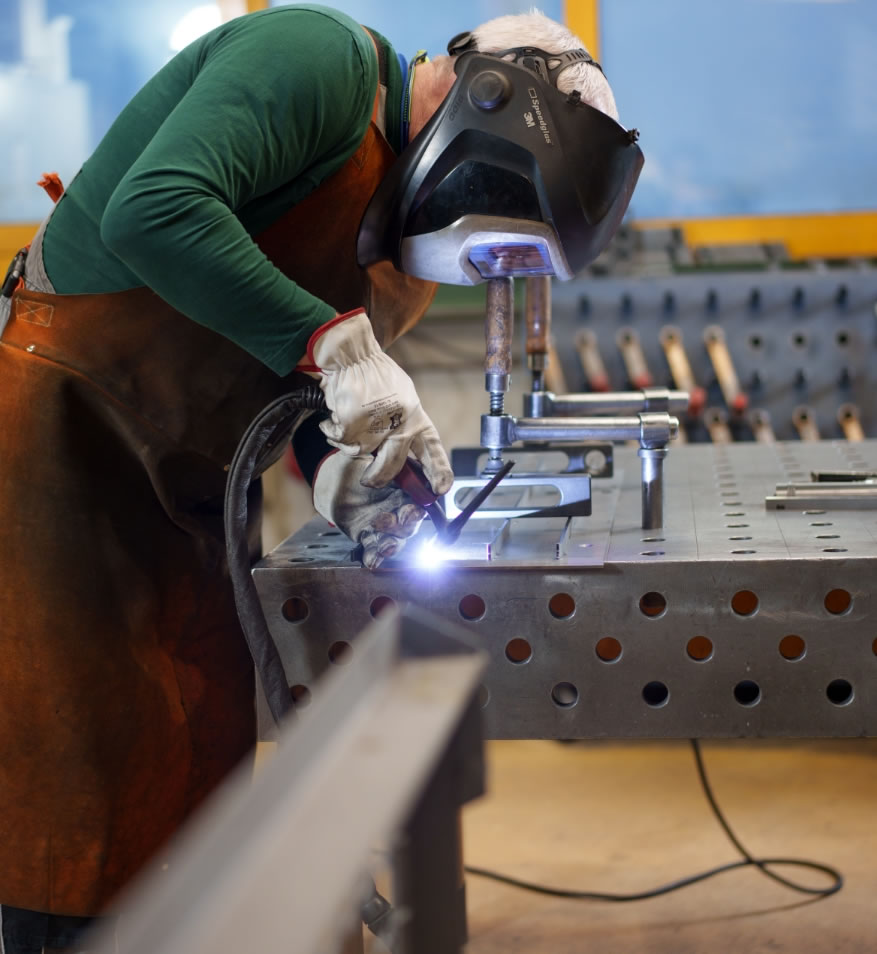

Neubulach/Oberhaugstett
DEZentrale mit Produktion Blechverarbeitung und Luftentfeuchtungssysteme
- Stückgewicht / Größe
- Teile bis 60 kg (automatisiertes Biegen)
- Losgröße
- Einzelteile bis Serien; kundenspezifische Anlagen
- Werkstoffe
- Stahl, Edelstahl 1.4301, Aluminium, Kupfer, Messing

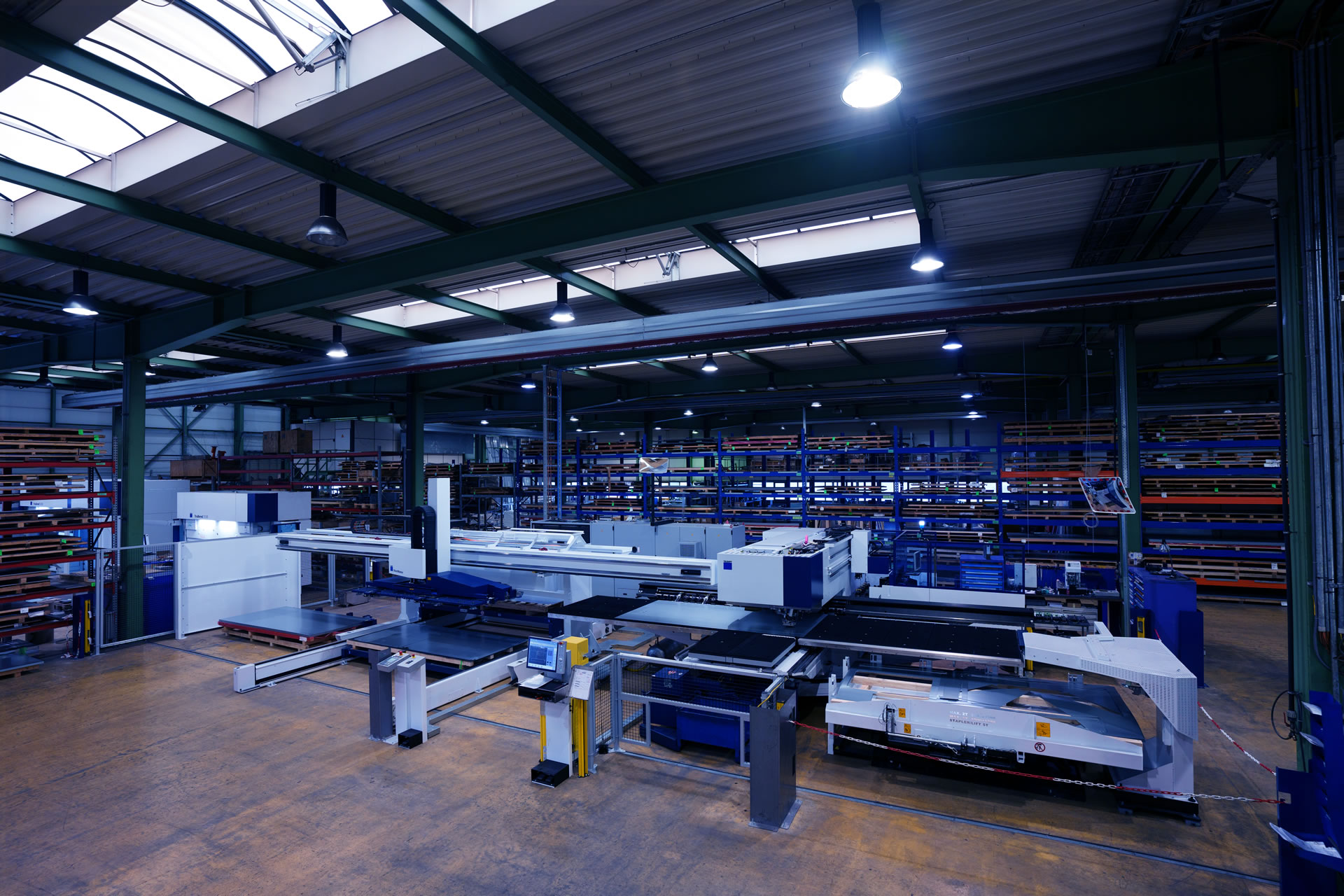

- Trumpf TruMatic 7000 Stanz-Laser-Kombimaschine (1500×3000 mm, bis 6 mm, 1.200 Hübe/min)
- Trumpf TruLaser 5030 fiber (Stahl 20 mm, Edelstahl/Alu 12 mm, Kupfer bis 6 mm)
- Trumpf TruLaser 3030 CO2-Laserschneidmaschine
- Trumpf TruBend Cell 5130 + BendMaster Abkantpresse mit Roboterautomation (130 t)
- Trumpf TruBend 5130 Abkantpresse (130 t, Kanten bis 3000 mm)
- Trumpf TruBend 5230 Abkantpresse mit automatischem Werkzeugwechsel (230 t)
- Bystronic X-pert 80/1530 Abkantpresse (80 t, Kanten bis 1500 mm)
- Timesavers 42-serie 1350WRBW Entgratmaschine (bis 1250 mm Breite)
- 3D-Messmaschine Stiefelmayer mit PolyWorks

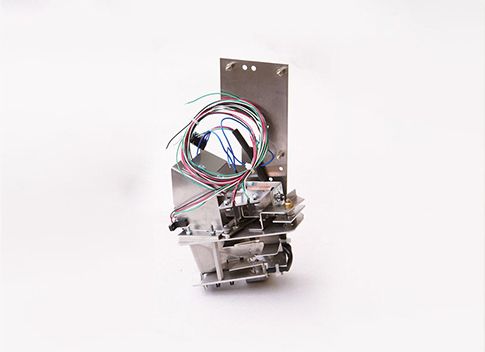

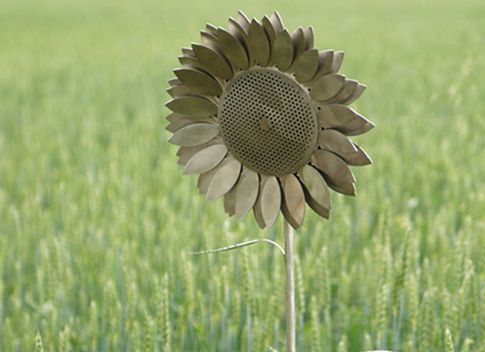

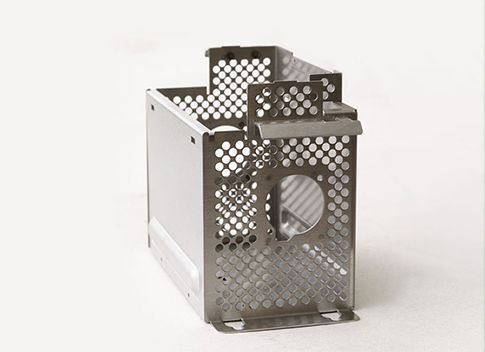

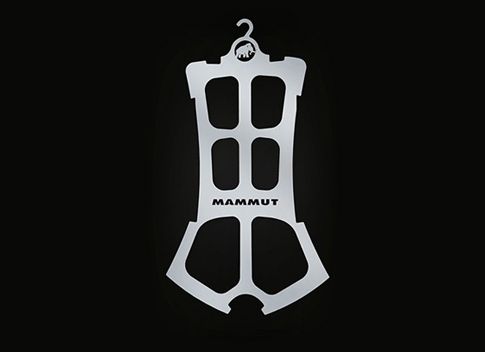

Bauteile

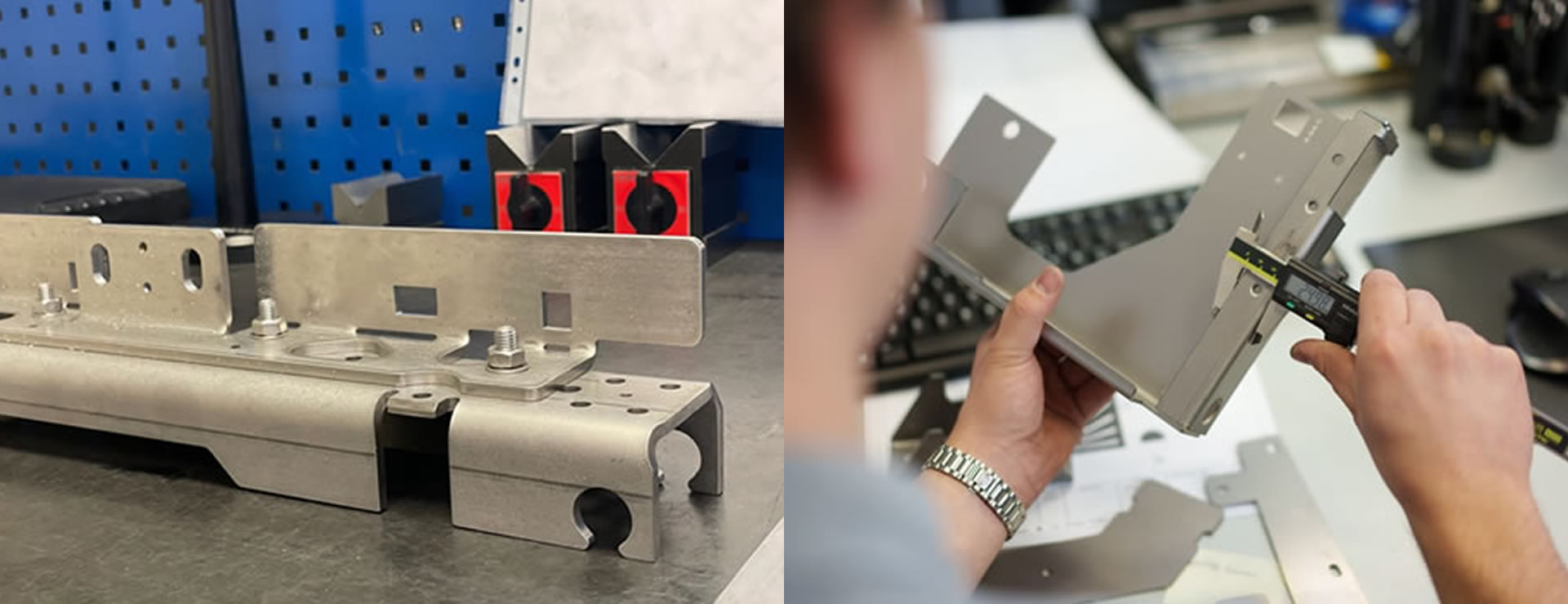

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Stanzen & Lasern (Stanz-Laser-Kombibearbeitung: Stanzen, Nibbeln, Umformen, Kiemen, Gewindeformen)Umformung | – | 3000 mm × 1500 mm | – | – | Stahl, CrNi-Stähle, Aluminiumlegierungen, Kupfer, Messing |
| Laserschneiden (Fiber-Laser und CO2-Laser)Zerspanung | – | 3000 mm × 1500 mm | – | – | Stahl, Edelstahl, Aluminium, Kupfer, Messing, NE-Metalle |
| Biegen / AbkantenUmformung | – | 3000 mm | 60 kg (automatisiert mit BendMaster) | – | Stahl, Edelstahl, Aluminium |
| Schweißen (MIG/MAG, WIG, Punktschweißen, Bolzenschweißen)Fügen | – | – | – | – | Stähle, CrNi-Stähle, Aluminiumlegierungen |
| Einpressen & Verbinden (Einpressen, Nietverbindungen)Fügen | – | – | – | – | – |
| Entgraten (Kantenverrundung, Bürsten, Oberflächenschliff, Duplo-Finish)Oberfläche | – | 1250 mm | – | – | Blechteile (Laser- und Stanzteile) |
| Trowalisieren (Konventionelles Trowalisieren für Kleinteile und gekantete Teile)Oberfläche | – | – | – | – | – |
| Oberflächentechnik (Sandstrahlen, Glasperlenstrahlen, Phosphatieren, Pulverbeschichten, Brünieren)Oberfläche | – | – | – | – | – |
| Mechanische Fertigung (Bohren, Drehen, Fräsen, Schleifen, Senken, Gewinde schneiden)Zerspanung | – | – | – | – | – |
| Baugruppenfertigung / Montage (Komponenten und komplette Baugruppen, Einbau von Zukaufteilen)Montage | – | – | – | – | Blechteile |
| Planung, Konstruktion & CAD-Verarbeitung (Solidworks, TruTops Classic, Draftsight/AutoCAD)Engineering | – | – | – | – | – |
| Qualitätssicherung (3D-Messmaschine, PolyWorks Messtechnik)Prüfung | – | – | – | – | – |
| Herstellung kundenspezifischer Luftentfeuchtungsanlagen (Adsorptionstrockner, bis 80.000 m³/h)Montage | – | – | – | – | Edelstahl 1.4301 / V2A |
| Fertigung von Rotorcassetten für KlimageräteMontage | – | – | – | – | Stahl verzinkt, Edelstahl |
| Wartung, Instandhaltung und Instandsetzung von LuftentfeuchtungsanlagenEngineering | – | – | – | – | – |
9 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Stanz-Laser-Kombimaschine | Trumpf Trumatic/TruMatic 7000 | – | 1500x3000 mm, Blechdicke bis 6 mm, bis 1.200 Hübe/min | – | Neubulach/Oberhaugstett |
| Fiber-Laserschneidmaschine | Trumpf TruLaser 5030 fiber | – | 1500x3000 mm, Stahl 20 mm, Edelstahl/Alu 12 mm, Kupfer bis 6 mm | – | Neubulach/Oberhaugstett |
| CO2-Laserschneidmaschine | Trumpf TruLaser 3030 | – | 1500x3000 mm, Stahl 20 mm, Edelstahl/Alu 12 mm | – | Neubulach/Oberhaugstett |

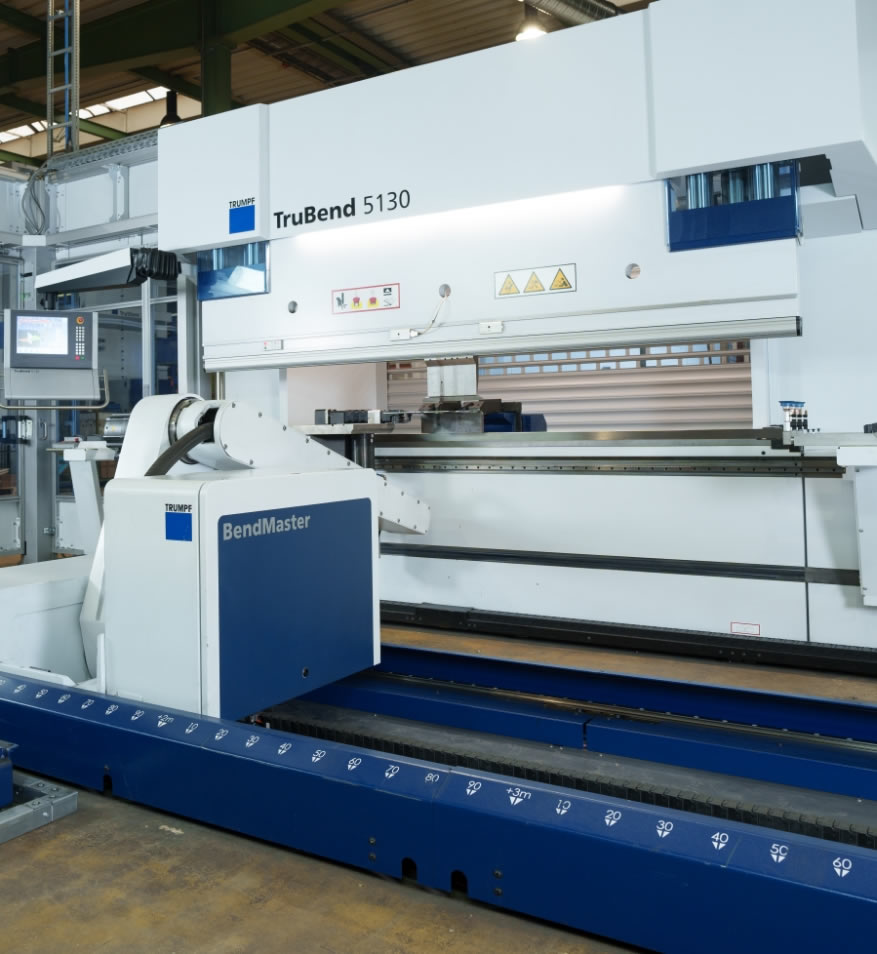

| Abkantpresse mit Roboterautomation | Trumpf TruBend Cell 5130 + BendMaster | – | Presskraft 130 Tonnen, Teile bis 60 kg | – | Neubulach/Oberhaugstett |
| Abkantpresse | Trumpf TruBend 5130 | – | Presskraft 130 Tonnen, Kanten bis 3000 mm Länge | – | Neubulach/Oberhaugstett |
| Abkantpresse mit automatischem Werkzeugwechsel | Trumpf TruBend 5230 | – | Presskraft 230 Tonnen, Kanten bis 3000 mm Länge | – | Neubulach/Oberhaugstett |
| Abkantpresse | Bystronic X-pert 80/1530 | – | Presskraft 80 Tonnen, Kanten bis 1500 mm Länge, Biegegeschwindigkeit bis 30 mm/s | – | Neubulach/Oberhaugstett |
| Entgratmaschine (Bürstmaschine, trockenarbeitend) | Timesavers 42-serie 1350WRBW | – | Bauteile bis 1250 mm Breite | – | Neubulach/Oberhaugstett |
| 3D-Messmaschine | Stiefelmayer | – | – | – | Neubulach/Oberhaugstett |
Zusatzleistungen
Qualität
Laufende Qualitätssicherungsmaßnahmen gehören zum täglichen Produktionsablauf, die Prüfung erfolgt auf einer 3D-Messmaschine von Stiefelmayer mit der Software PolyWorks. Für die Blechverarbeitung gilt eine TÜV-SÜD-Zertifizierung nach DIN EN ISO 9001:2015, das Schweißen ist nach DIN EN ISO 3834-2 zertifiziert.
| Nachweis | Neubulach/Oberhaugstett |
|---|---|
| ISO 9001 | |
| EN ISO 3834-2 |
