Sondermaschinenbau, CAD-Konstruktion und CNC-Zerspanung inkl. Drahterodieren, 3D-Druck, Fördertechnik und Automation aus Bockenem.
Maschinenbau Brill GmbH
Bockenem, NiedersachsenNeu auf Amplifa
Über Maschinenbau Brill
Die Maschinenbau Brill GmbH aus Bockenem bietet Lösungen in den Bereichen Sondermaschinenbau, Konstruktion und Automatisierungstechnik. Das Leistungsspektrum umfasst die Konzepterstellung, CAD-Konstruktion und Methodenplanung (Operationsabfolgen in Folgeverbund- und Transferwerkzeugen) sowie den Prototypenbau per 3D-Druck. In der eigenen Fertigung entstehen Dreh- und Frästeile (auch 5-achsbearbeitet) aus Stahl, Edelstahl, Leichtmetallen und Kunststoffen, Drahterodierteile, Laserschneidteile sowie Baugruppen inklusive Montage. Ergänzend werden Vorrichtungsbau, Prüfmittel- und Messvorrichtungen, Laserbeschriftung, Flachschleifen, Gleitschleifen und Schweißarbeiten (MIG/MAG/WIG) angeboten. Ein weiterer Schwerpunkt ist die Förder- und Transporttechnik, darunter Förderbänder, Staupalettenförderer und Prismentaktbände für Wellen und Rohre, sowie Automatisierung wie Palettierer für Tray-Handling. Kunden stammen aus der Automobilzulieferbranche, der Mess- und Kommunikationstechnik sowie aus Industrie, Maschinenbau und Produktion.
- Standort
- Bockenem
- Verfahren
- CNC-Zerspanung (Dreh- und Frästeile), 5-Achsbearbeitung / 5-Achs-Fräsbearbeitung, Drahterodieren, 3D-Druck / Additive Manufacturing (FDM), Laserbeschriftung, Flachschleifen, Gleitschleifen (Trowalisieren), Laserschneiden / Laserschneidteile
- Werkstoffe
- Stahl, Edelstahl, Leichtmetalle, Kunststoffe, Onyx, Precise PLA, Smooth TPU 95A, Glasfaser (Endlosfaser)
- Zertifikate
- ISO 9001
- Branchen
- Automobilzulieferer, Mess- und Kommunikationstechnik, Industrie, Maschinenbau, Produktion
- 01
Konzepterstellung und Machbarkeitsanalyse
- 02
CAD-Konstruktion und Methodenplanung
- 03
CNC-Zerspanung, Drahterodieren, 3D-Druck, Laserschneiden
- 04
Schleifen, Gleitschleifen, Laserbeschriftung
- 05
Schweißen, Baugruppenfertigung und Montage
- 06
Inbetriebnahme, Umbau, Wartung und Reparatur
Werkstoffe und Verfahren
Stahl
Grundwerkstoff für Dreh- und Frästeile, Vorrichtungen und Fördertechnik.
Edelstahl
Wird in der CNC-Zerspanung für korrosionsbeanspruchte Bauteile eingesetzt.
Leichtmetalle (Aluminium)
Für leichtbautechnisch relevante Zerspanungsteile in Einzel- und Serienfertigung.
Kunststoffe
Zerspanbarer Werkstoff für Bauteile und Werkstückträger.
Onyx / Precise PLA / Smooth TPU 95A
FDM-Druckmaterialien inkl. Endlosfaser-Verstärkung mit Glasfaser für Prototypen und Kleinserien.
Hartmetall
Erodierbarer Werkstoff für filigrane Konturen unabhängig von der Härte.
PM-Stähle
Pulvermetallurgische Stähle für präzises Drahterodieren.
Buntmetalle
Elektrisch leitende Werkstoffe für die Drahterosion.
Standort
Bockenem
DEHauptsitz, Konstruktion, Fertigung und Montage
- Stückgewicht / Größe
- max. 350 kg (Fräsbearbeitung CMX 70U)
- Losgröße
- Einzelteile bis Großserien
- Werkstoffe
- Stahl, Edelstahl, Leichtmetalle, Kunststoffe

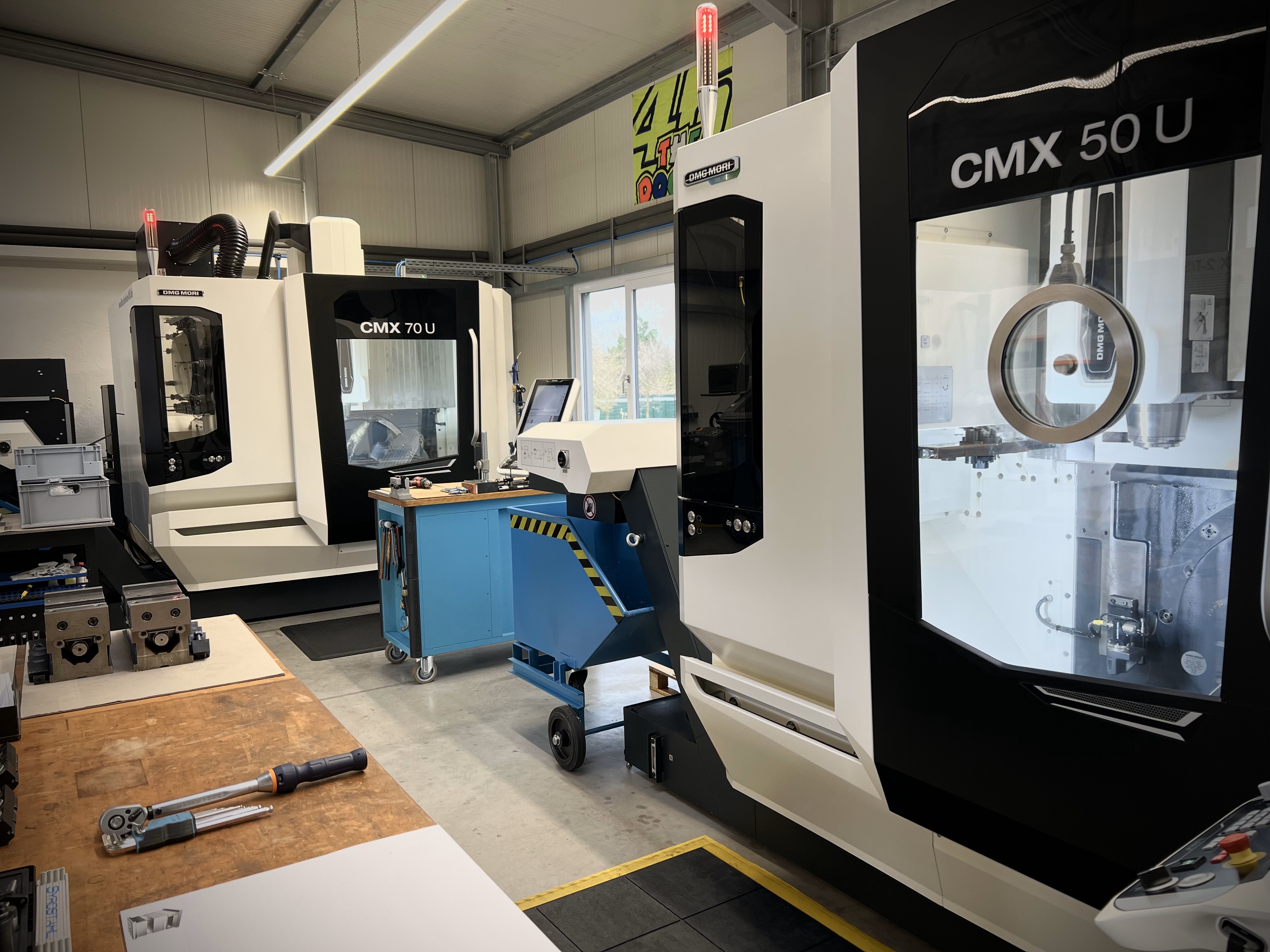

- DMG MORI CMX 50U (5-Achs-Fräsmaschine, 500x450x400 mm, Ø630 mm)
- DMG MORI CMX 70U (5-Achs-Fräsmaschine, 750x600x520 mm, Ø800 mm)
- Gildemeister NEF 320 (Universal-Zyklen-Drehmaschine)
- Agie Charmilles CUT2000s (Drahterodieren, Ra 0,07 µm)

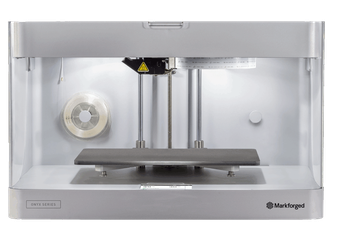

- Markforged Onyx Pro (FDM 3D-Drucker, 320x132x154 mm)
- PROTH PSGS 3060 BH (Flachschleifmaschine, IT 5–6, Rz 1–3 µm)
- Trogvibrator MMTV-5321 (Gleitschleifen)
- Markierheld Exklusiv XL Industrie 4.0 (20-W-Faserlaser)
Bauteile und Anlagen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Zerspanung (Dreh- und Frästeile)Zerspanung | – | – | – | Einzelteile – Klein- bis Großserien | Stahl, Edelstahl, Leichtmetalle, Kunststoffe |
| 5-Achsbearbeitung / 5-Achs-FräsbearbeitungZerspanung | – | – | – | – | Stahl, Edelstahl, Leichtmetalle, Kunststoffe |
| DrahterodierenZerspanung | Wenige Tausendstel Millimeter · Ra 0,07 µm | 350 mm × 250 mm × 256 mm | – | Einzelteilfertigung – Kleinserien | elektrisch leitende Werkstoffe, Hartmetall, PM-Stähle, Buntmetalle |
| 3D-Druck / Additive Manufacturing (FDM)Additiv | – | 320 mm × 132 mm × 154 mm | – | Prototyp – Kleinserie | Onyx, Precise PLA, Smooth TPU 95A, Glasfaser (Endlosfaser) |
| LaserbeschriftungOberfläche | minimale Schriftgröße 0,25 mm | 500 mm × 500 mm × 300 mm | – | – | Metalle, andere schwierige Oberflächen |
| FlachschleifenOberfläche | IT 5...6 · Rz=1...3 µm | 600 mm × 300 mm | 320 kg | – | harte Werkstoffe |
| Gleitschleifen (Trowalisieren)Oberfläche | – | 520 mm × 270 mm | – | – | meist metallische Werkstoffe |
| Laserschneiden / LaserschneidteileZerspanung | – | – | – | – | – |
| Schweißarbeiten (MIG / MAG / WIG)Fügen | – | – | – | – | – |
| Konstruktion & Entwicklung (CAD-Konstruktion)Engineering | – | – | – | – | – |
| SondermaschinenbauMontage | – | – | – | – | – |

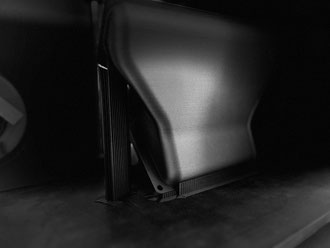

| Vorrichtungsbau, Prüfmittelbau, MessvorrichtungenMontage | – | – | – | – | – |
| Baugruppenfertigung (Fertigung und Montage)Montage | – | – | – | – | – |
| Umbau und Erweiterungen von ProduktionsanlagenMontage | – | – | – | – | – |

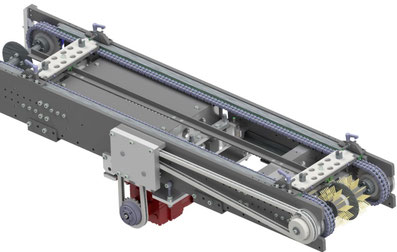

| Fördertechnik (Förderbänder, Staupalettenförderer, Prismentaktbänder)Montage | – | – | – | – | Stahl, Kunststoff |

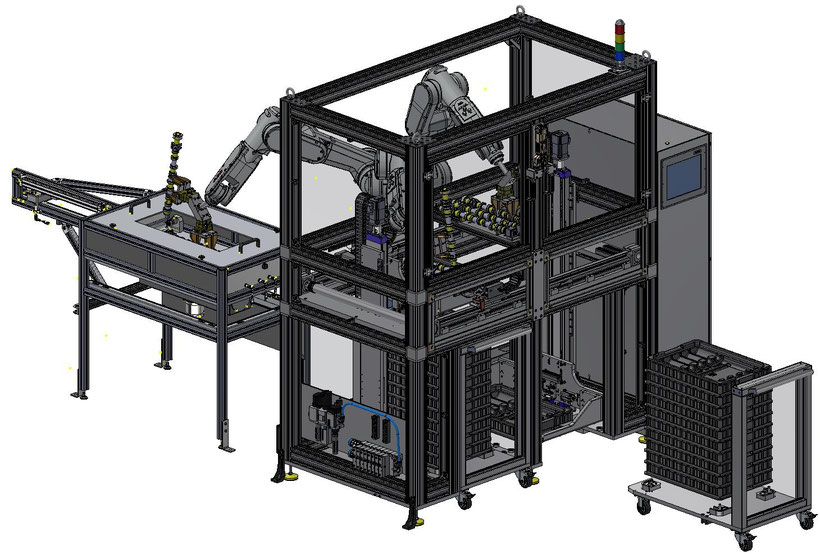

| Automatisierung / Palettierer (Tray Handling)Montage | – | – | – | – | – |
| Methodenplanung (Auslegung Operationsabfolgen in Werkzeugen, Folgeverbund- und Transferwerkzeuge)Engineering | – | – | – | – | – |
8 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC Universal Fräsmaschine (5-Achs) mit Schwenkrundtisch | DMG MORI CMX 50U | – | X 500 mm, Y 450 mm, Z 400 mm; Werkstückdurchmesser 630 mm, Höhe 550 mm, Gewicht 200 kg | – | Bockenem |

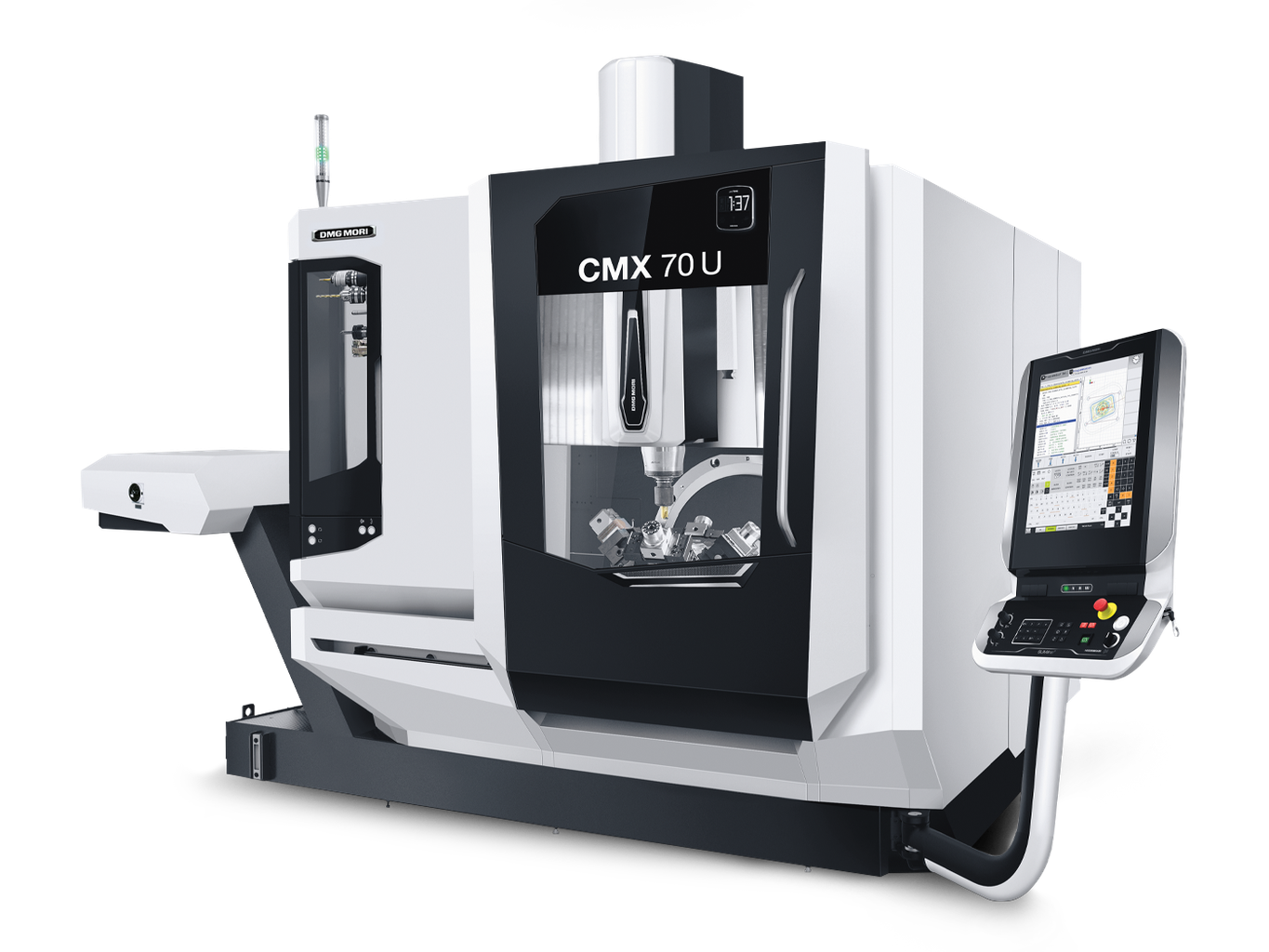

| CNC Universal Fräsmaschine (5-Achs) mit Schwenkrundtisch | DMG MORI CMX 70U | – | X 750 mm, Y 600 mm, Z 520 mm; Werkstückdurchmesser 800 mm, Höhe 560 mm, Gewicht 350 kg | – | Bockenem |
| Universal Zyklen Drehmaschine | Gildemeister NEF 320 | – | Umlauf-ø über Bett 320 mm, über Planschlitten 150 mm; Futter-ø 200 mm; Planweg 185 mm; Spitzenweite | – | Bockenem |

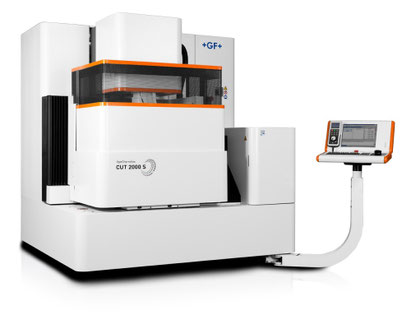

| Präzisions-Drahterodiermaschine mit automatischem Drahtwechsler AWC | Agie Charmilles CUT2000s | – | max. 350 x 250 x 256 mm; U/V-Achse ±70 mm; Drahtdurchmesser 0,1 und 0,3 mm | – | Bockenem |
| Industrieller FDM 3D-Drucker mit Endlosfaser-Verstärkung | Markforged Onyx Pro | – | Bauvolumen 320 x 132 x 154 mm | – | Bockenem |
| Flachschleifmaschine | PROTH PSGS 3060 BH | – | Tisch 300x600 mm; Verfahrweg X 700 mm, Y 340 mm; Schleifscheibe 355x38x127 mm; max. | – | Bockenem |
| Trogvibrator (Gleitschleifmaschine) | MMTV-5321 | – | Trog-Innenmaße 520 x 200 x 270 mm | – | Bockenem |
| Fiber-/Faser-Laser-Beschriftungsmaschine (diodengepumpt, 20 W) | Markierheld Exklusiv XL Industrie 4.0 | – | Beschriftungsfläche ca. 150 x 150 mm; max. Werkstückgröße 500 x 500 x 300 mm; Gravierspeed max. | – | Bockenem |
Zusatzleistungen
Qualität
Die Produktion erfolgt in einer geschlossenen Kette von Konstruktion, Fertigung und Montage im eigenen Haus, ergänzt durch qualifizierte Zulieferbetriebe. Angaben zu zertifizierten QM-Systemen liegen nicht vor.
| Nachweis | Bockenem |
|---|---|
| ISO 9001 |
