Lohnfertigung im CNC-Drehen und CNC-Fräsen mit Schleifen, Bohrwerken, Verzahnung, Wärmebehandlung und Montage in Zeithain
Maschinenbau Mundil GmbH & Co. KG
01619 Zeithain, Industriestraße D16Neu auf Amplifa
Über Maschinenbau Mundil
Maschinenbau Mundil GmbH & Co. KG ist ein Fertigungsspezialist für CNC-Drehen und CNC-Fräsen in Zeithain im Norden Sachsens. Das Unternehmen fertigt Einzelanfertigungen sowie kleine und mittlere Losgrößen nach Konstruktionszeichnung oder Muster, ergänzt um Innen- und Außenrundschleifen, Flachschleifen und Honen, Tieflochbohren, Bohrwerksarbeiten, Verzahnungsarbeiten, Hobeln, Stoßen, Räumen sowie Bandsägen. Eine eigene Härterei ermöglicht Flammhärten und weitere Wärmebehandlungsverfahren inhouse. Abgerundet wird das Angebot durch Schweißtechnik nach DIN EN ISO 3834-2, die komplette Montage von Baugruppen und Maschinen sowie Qualitätskontrolle mit 3D-Messtechnik. Werkstücke aus Stahl, Edelstahl, Aluminium, Kupfer und Kunststoffen werden mit Toleranzen bis IT 6/7 bearbeitet; beim Fräsen sind Stückgewichte bis 2500 kg möglich. Kunden stammen aus dem allgemeinen Maschinenbau, der Umwelttechnik, dem Rohr- und Behälterbau sowie dem Druckmaschinen- und Gusssektor.
- Standort
- Zeithain
- Verfahren
- CNC-Fräsen, CNC-Drehen, Innen- und Außenrundschleifen, Flachschleifen und Honen, Tieflochbohren, Bohrwerksarbeiten, Verzahnungsarbeiten, Wärmebehandlungsarbeiten (Flammhärten u. Härteverfahren)
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Kupfer, Kunststoffe, CNC-Drehen, CNC-Fräsen, Innen- und Außenrundschleifen, Flachschleifen, Honen
- Zertifikate
- ISO 9001:2015, DIN EN ISO 3834-2, ISO 9001, Sonstiges (DIN EN ISO 3834-2)
- Gegründet
- 1992
- Branchen
- Allgemeiner Maschinenbau, Umwelttechnik
- 01
Sägen (Bandsäge)
- 02
CNC-Drehen
- 03
CNC-Fräsen
- 04
Bohrwerksarbeiten
- 05
Verzahnungsarbeiten
- 06
Schleifen und Honen
- 07
Wärmebehandlung (Inhouse-Härterei)
- 08
Schweißen
- 09
Montage
- 10
Qualitätskontrolle / 3D-Messtechnik
Werkstoffe und Verfahren
CNC-Drehen
Drehteile mit Durchmesser 20 bis 1500 mm und Drehlänge bis 7500 mm in Klein-, Mittel- und Großserien.

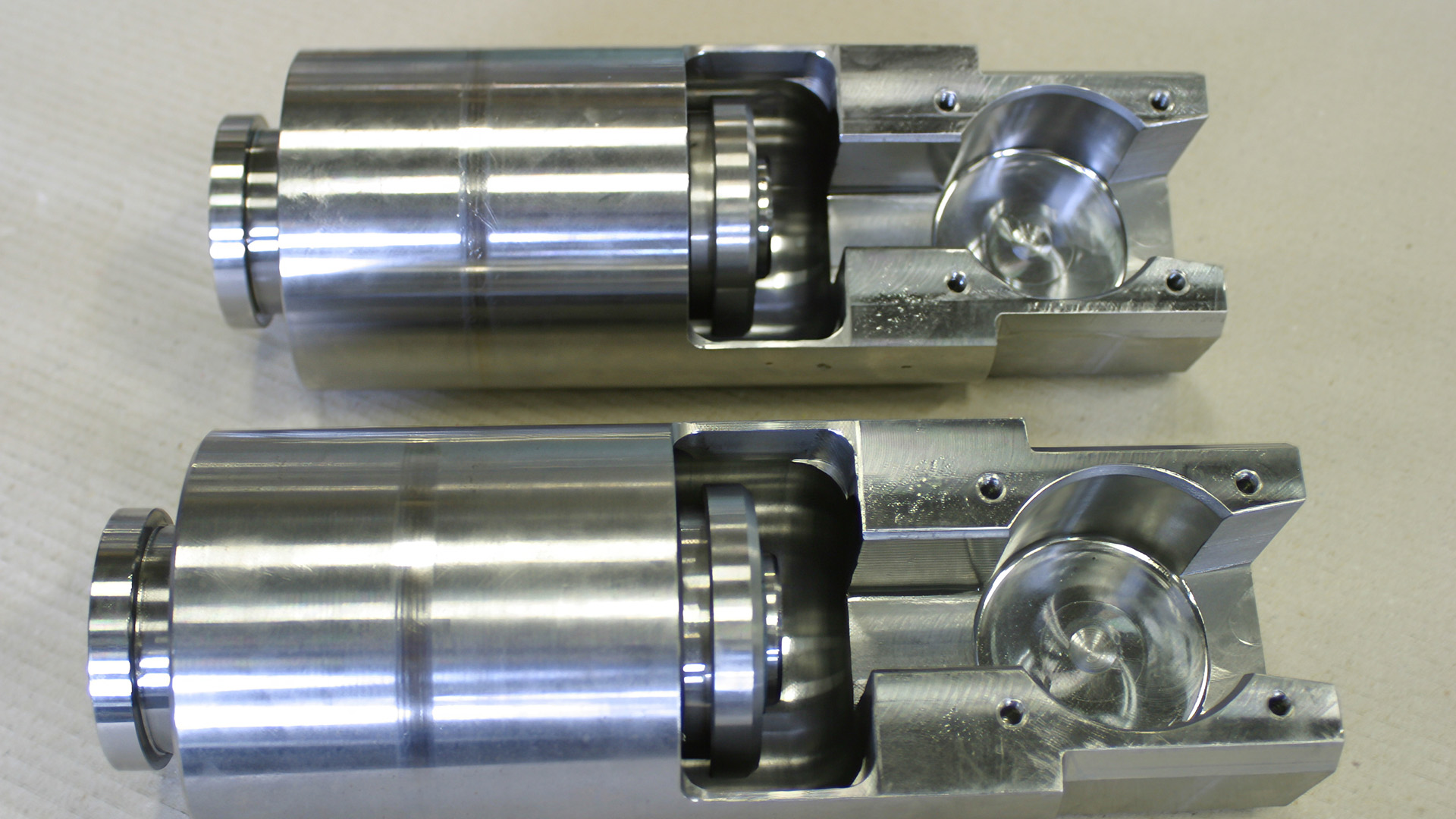

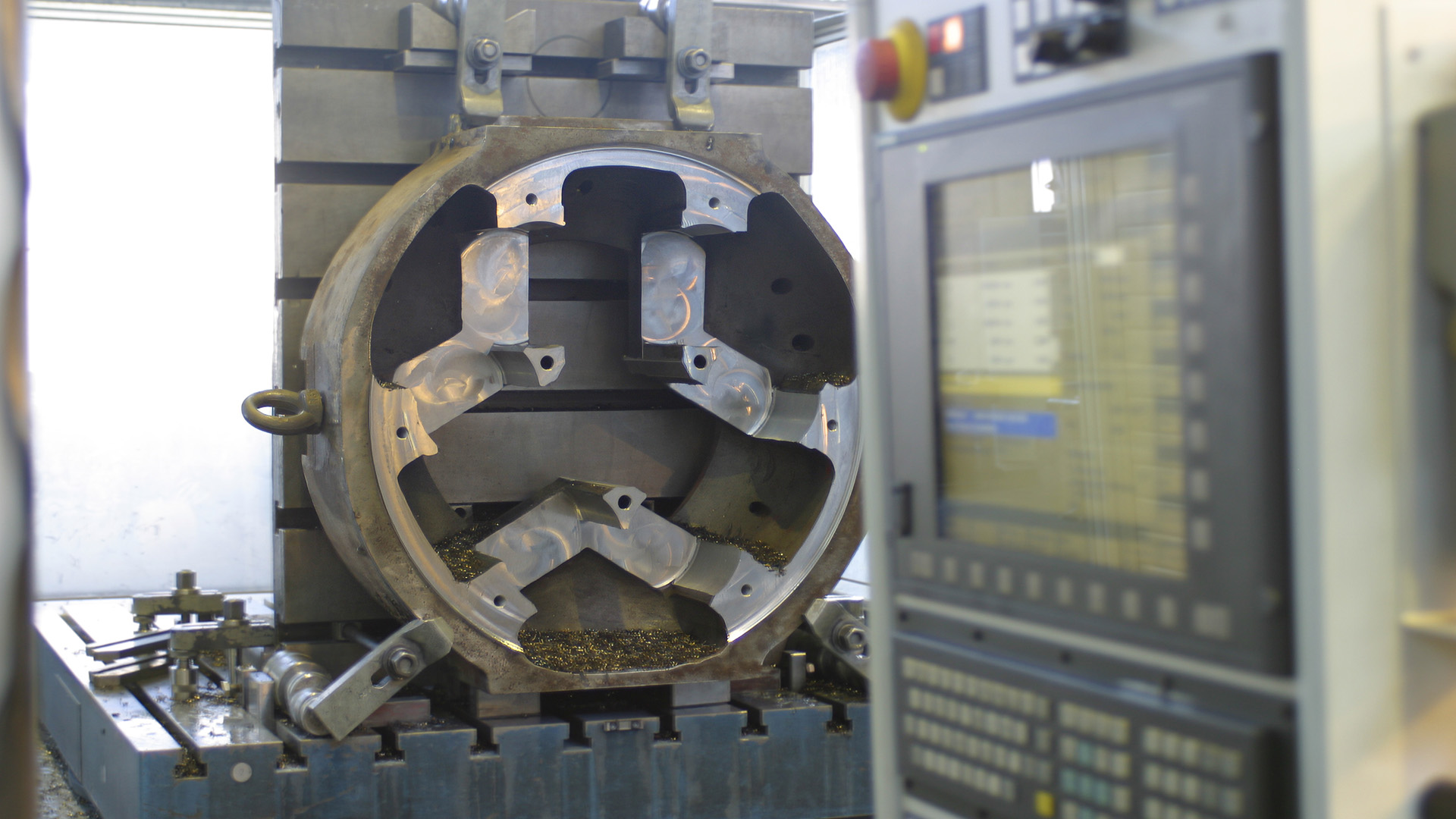

CNC-Fräsen
Fräsarbeiten von Einzelteilen bis zur Serienfertigung mit Stückgewichten bis 2500 kg und Toleranzen IT 6/7.

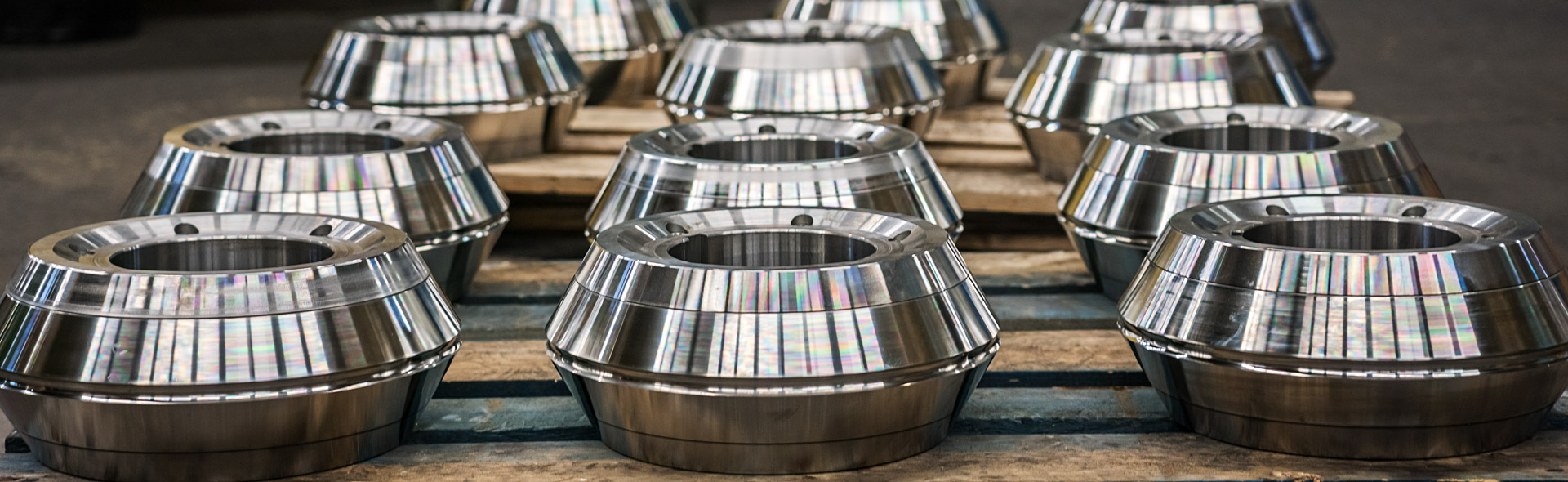

Innen- und Außenrundschleifen, Flachschleifen, Honen
Feinbearbeitung präziser Werkstücke auf Rund-, Flachschleif- und Honmaschinen.

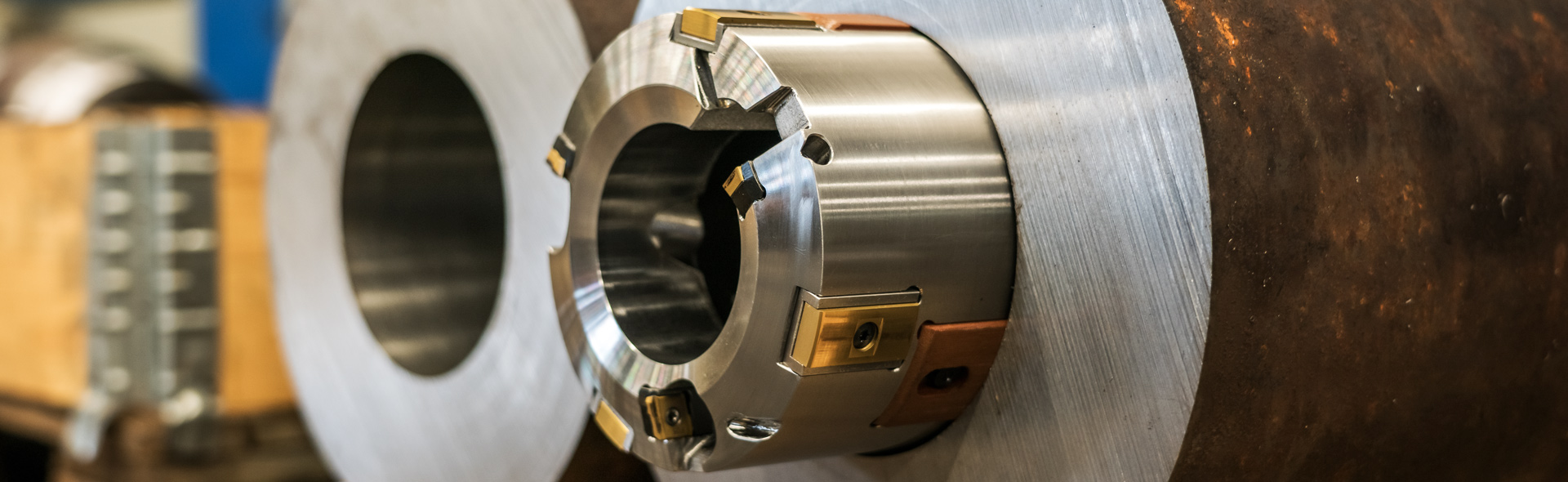

Tieflochbohren
Tieflochbohrungen bis zu einer Länge von 2100 mm.
Bohrwerksarbeiten
Bearbeitung von Einzelteilen bis kleinen Losgrößen mit Werkstücken bis 2500 x 2500 mm und 10 Tonnen Gewicht.

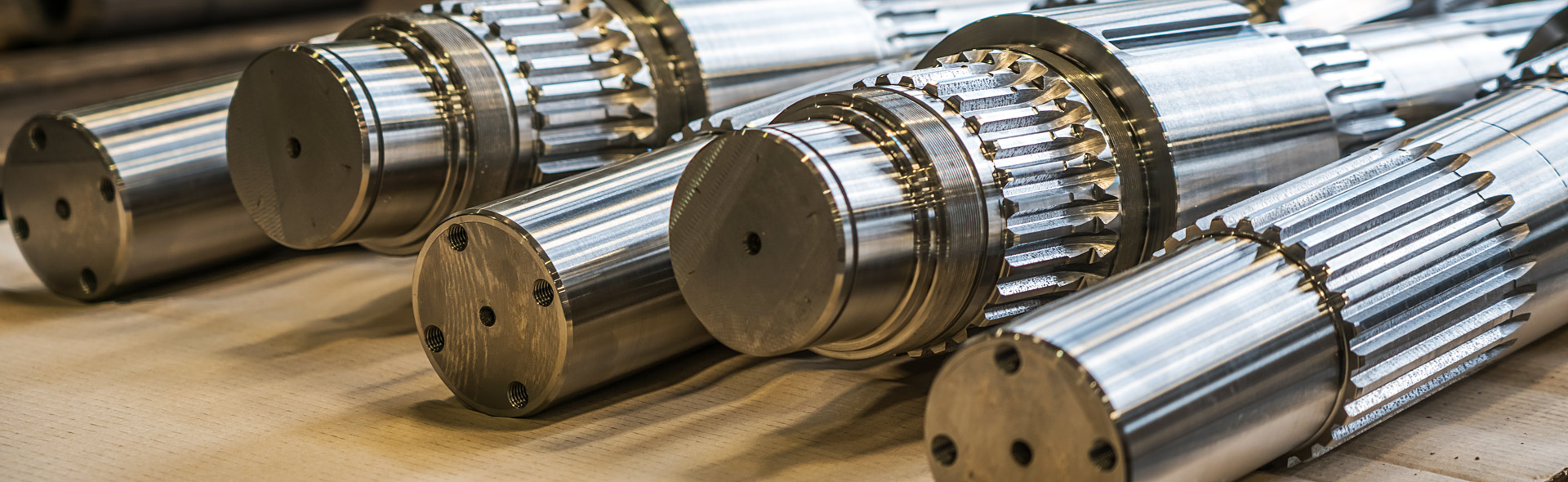

Verzahnungsarbeiten
Verzahnungsfertigung inklusive horizontaler Gewindefräsmaschine ZFW 250 x 5000.

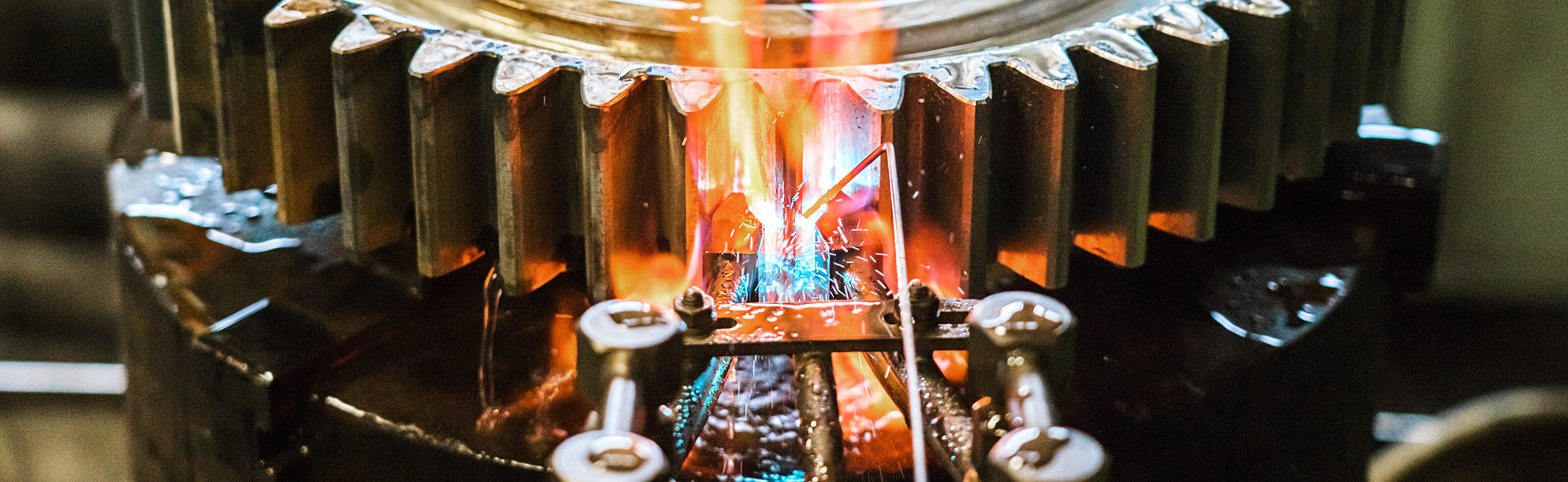

Wärmebehandlung (Flammhärten)
Inhouse-Härterei für Flammhärten und weitere Härteverfahren.
Hobeln, Stoßen und Räumen
Langhobeln bis 2700 mm, Stoßen sowie Räumen von Innenprofilen und Nuten.
Schweißen nach DIN EN ISO 3834-2
Zertifizierte Schweißarbeiten für Stahlkonstruktionen und Baugruppen.
Montage
Komplette Montage von Baugruppen und Maschinen.

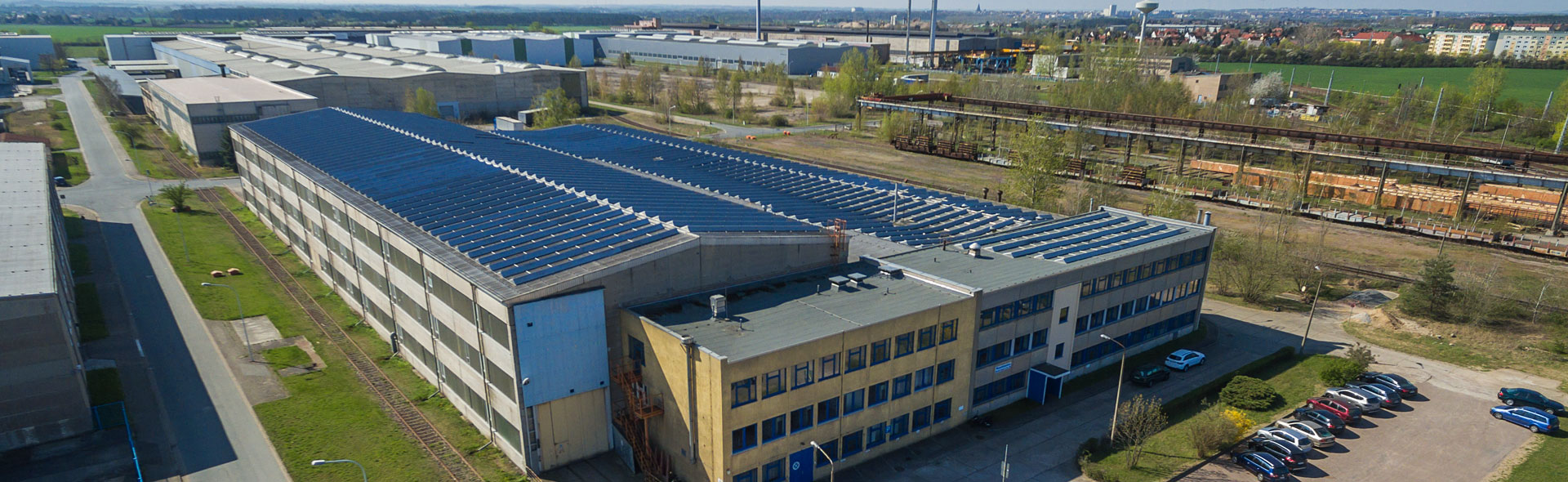

Standorte
Zeithain
DEHauptsitz und Produktion
- Losgröße
- Einzelteile bis Serienfertigung
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Kupfer, Kunststoffe
- Bandsäge KASTO
- CNC-Drehmaschinen TOS SUA 125 (Ø 1500 x 7500)
- CNC-Drehmaschine Niles (Ø 630 x 3000)
- CNC-Drehmaschine Poreba (Ø 800 x 2000)
- CNC-Drehmaschine Mazak
- Drehmaschinen Ø 400 bis 1080 mm
- Bearbeitungszentren Mazak
- Bearbeitungszentrum TOYODA FSH 1250 X
- 5-Achs-Bearbeitungszentrum DMG MORI DMC 100U duoBLOCK
- Bohrwerk CNC UNION (60 Werkzeugplätze)
- Tieflochbohrmaschine Saint Etienne
- Rund- und Flachschleifmaschinen WMW/TOS
- Stoßmaschinen Ravensburg
- Räummaschine
- Verzahnungsmaschine Modul 1 (ZF)
- Gewindefräsmaschine ZFW 250 x 5000

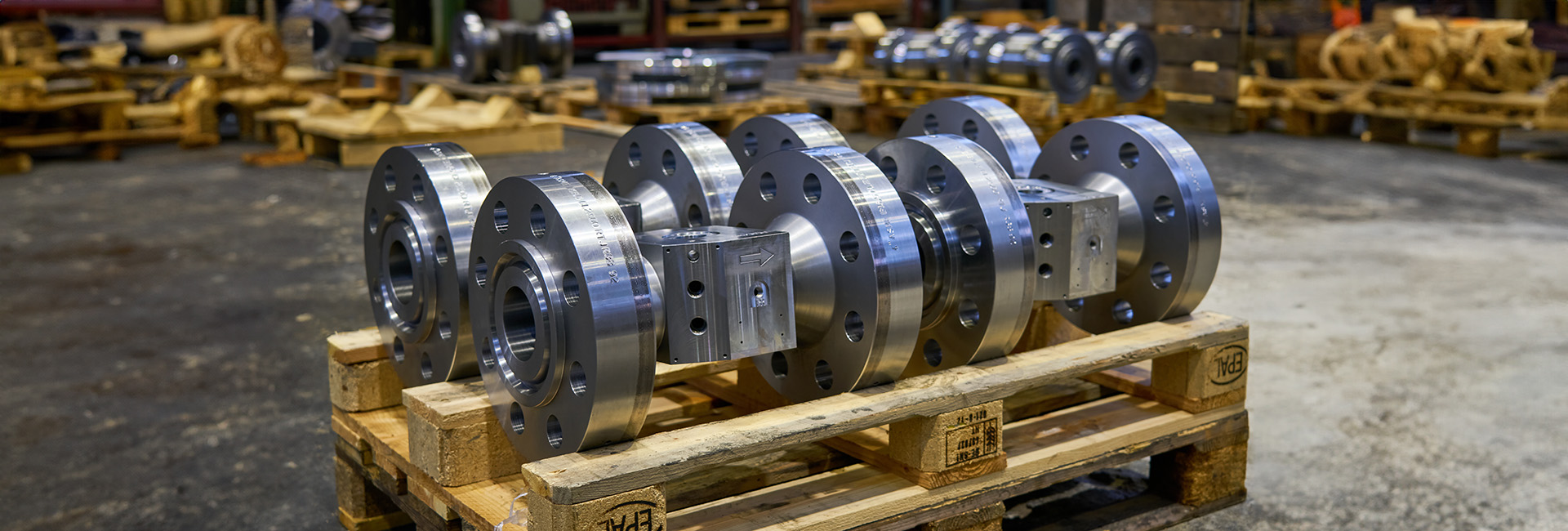

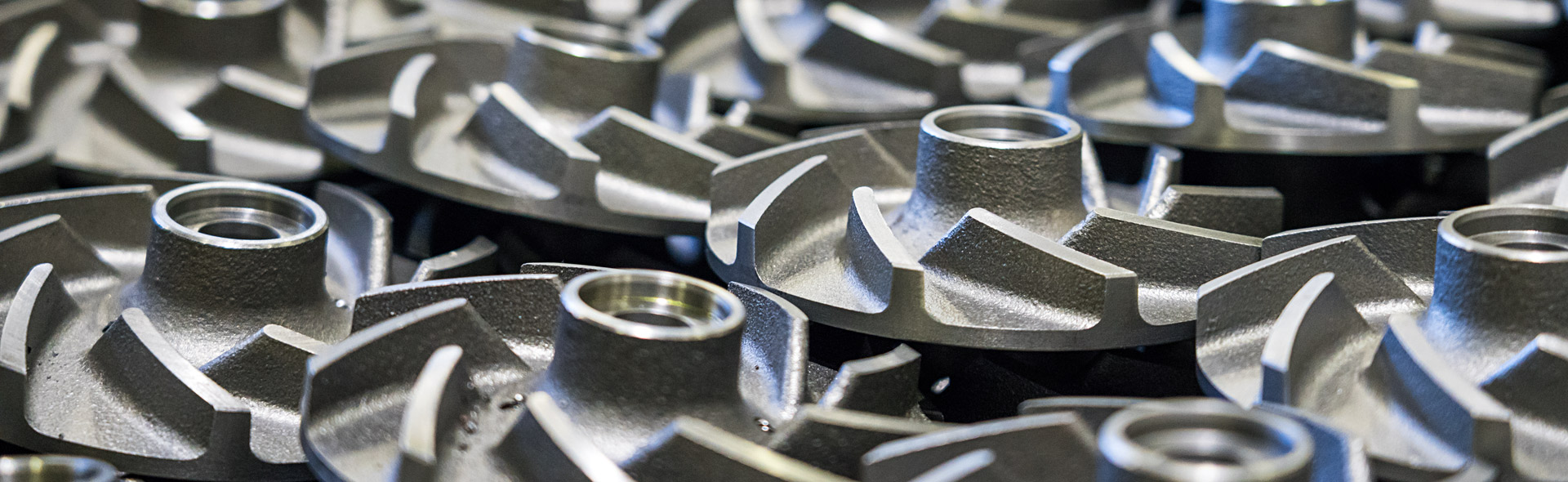

Gefertigte Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-FräsenZerspanung | IT 6 / 7 | – | 2500 kg | 1 Stück – Serienfertigung | Stahl, Edelstahl, Aluminium, Kupfer, Kunststoffe |
| CNC-DrehenZerspanung | – | 7500 mm × 1500 mm | – | – | – |
| Innen- und AußenrundschleifenZerspanung | – | – | – | – | – |
| Flachschleifen und HonenZerspanung | – | – | – | – | – |
| TieflochbohrenZerspanung | – | 2100 mm | – | – | – |
| BohrwerksarbeitenZerspanung | IT 6/7 | 750 mm × 2500 mm × 2500 mm | 10 Tonnen | Einzelteile – kleine Losgrößen | – |
| VerzahnungsarbeitenZerspanung | – | – | – | – | – |
| Wärmebehandlungsarbeiten (Flammhärten u. Härteverfahren)Wärmebehandlung | – | – | – | – | – |
| LanghobelnZerspanung | – | 2700 mm | – | – | – |
| StoßenZerspanung | – | – | – | – | – |
| Räumen (Innenprofile und Nuten)Zerspanung | – | – | – | – | – |
| Schneiden mit Bandsägen (automatisch, Blockbandsäge)Zerspanung | – | 3500 mm × 1600 mm × 1300 mm | 15 t | – | – |
| Schweißtechnik nach DIN EN ISO 3834-2Fügen | – | – | – | – | – |
| Montage von Baugruppen und MaschinenMontage | – | – | – | – | – |
| 3D-Messtechnik / QualitätskontrollePrüfung | – | – | – | – | – |
| Lohnfertigung / Fertigung nach Zeichnung oder MusterEngineering | – | – | – | 1 – x | – |
28 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Bandsäge | KASTO | 1 | – | – | Zeithain |
| Abläng- und Zentriermaschine | – | 1 | – | – | Zeithain |
| Drehmaschine Ø 400 x 1000 | – | 7 | Ø 400 x 1000 | – | Zeithain |
| Drehmaschine Ø 800 x 2800 | – | 2 | Ø 800 x 2800 | – | Zeithain |
| Drehmaschine Ø 1080 x 12000 | – | 2 | Ø 1080 x 12000 | – | Zeithain |
| CNC-Drehmaschine bis Ø 630 x 3000 | Niles | 1 | Ø 630 x 3000 | – | Zeithain |
| CNC-Drehmaschine bis Ø 315 | Niles | 3 | Ø 315 | – | Zeithain |
| CNC-Drehmaschine bis Ø 1500 x 7500 | TOS SUA 125 | 2 | Ø 1500 x 7500 | – | Zeithain |
| CNC-Drehmaschine bis Ø 800 x 2000 | Poreba | 1 | Ø 800 x 2000 | – | Zeithain |
| CNC-Drehmaschine | Mazak | 1 | – | – | Zeithain |
| CNC-Drehmaschine bis Ø 560 x 1250 | WDS | 1 | Ø 560 x 1250 | – | Zeithain |
| CNC-Drehmaschine bis Ø 1500 x 4000 | DY | 1 | Ø 1500 x 4000 | – | Zeithain |
| Verzahnungsmaschine Modul 1 (ZF) | – | 1 | – | – | Zeithain |
| Horizontale Gewindefräsmaschine | ZFW 250 x 5000 | 1 | 250 x 5000 | – | Zeithain |
| Vielnutprofilmaschine | GFL | 1 | – | – | Zeithain |
| Stoßmaschine | Ravensburg | 3 | – | – | Zeithain |
| Räummaschine für Innenprofile und Nuten | – | 1 | – | – | Zeithain |
| Flachschleifmaschine | WMW | 1 | – | – | Zeithain |
| Innenrundschleifmaschine | WMW | 2 | – | – | Zeithain |
| Außenrundschleifmaschine | WMW / TOS | 3 | – | – | Zeithain |
| Tieflochbohrmaschine | Saint Etienne | 1 | – | – | Zeithain |
| Bohrwerk konventionell | UNION | 2 | – | – | Zeithain |
| Bohrwerk CNC | Heidenhain-Steuerung | 1 | – | – | Zeithain |
| Bohrwerk CNC | UNION | 1 | 60 Werkzeugplätze | – | Zeithain |
| Bearbeitungszentrum | Mazak | 2 | – | – | Zeithain |
| Bearbeitungszentrum | TOYODA FSH 1250 X | 1 | – | – | Zeithain |
| Bearbeitungszentrum | TOYODA FSH 80 | 1 | – | – | Zeithain |
| 5-Achs-Bearbeitungszentrum | DMG MORI DMC 100U duoBLOCK | 1 | – | – | Zeithain |
Zusatzleistungen
Referenzkunden
Qualität
Die Fertigung erfolgt nach zertifizierten Prozessen gemäß DIN ISO 9001:2015; die Schweißtechnik ist nach DIN EN ISO 3834-2 zertifiziert. Die Qualitätskontrolle unterstützt eine 3D-Messtechnik.
| Nachweis | Zeithain |
|---|---|
| ISO 9001 | |
| Sonstiges (DIN EN ISO 3834-2) |
Historie
- 1992
Gründung des Unternehmens
