Lohnfertigung mit CNC-Drehen, CNC-Fräsen, Schleifen, Bohrwerken und eigener Wärmebehandlung in Zeithain.
Maschinenbau Mundil GmbH & Co. KG
ZeithainNeu auf Amplifa
Über Maschinenbau Mundil
Maschinenbau Mundil ist ein Fertigungsspezialist im CNC-Dreh- und CNC-Fräsbereich für die Herstellung und Bearbeitung von Einzelteilen, Baugruppen und komplexen Bauwerken. Das 1992 gegründete Unternehmen aus Zeithain in Sachsen fertigt nach Kundenzeichnungen oder Mustern in Losgrößen von 1 Stück bis zur Serie. Das Leistungsportfolio umfasst CNC-Drehen bis Ø 1500 x 7500 mm, CNC-Fräsen von Werkstücken bis 2500 kg, Innen- und Außenrundschleifen, Tieflochbohren (Ø 25–160 mm, Bohrtiefen bis 2100 mm), Bohrwerksarbeiten mit Stückgewichten bis 10 Tonnen, Verzahnungsarbeiten, Hobeln, Stoßen und Räumen sowie Wärmebehandlungsarbeiten in einer hauseigenen Härterei. Bearbeitet werden Werkstoffe wie Stahl, Edelstahl, Aluminium, Kupfer und Kunststoffe. Zu den Kunden zählen Unternehmen aus dem allgemeinen Maschinenbau, dem Anlagenbau und der Umwelttechnik, darunter SMS Group, Koenig & Bauer, Komatsu und Salzgitter Mannesmann Rohr Sachsen.
- Standort
- Zeithain
- Verfahren
- CNC-Drehen, CNC-Fräsen, Innen- und Außenrundschleifen, Tieflochbohren (Ø 25 mm bis max. 160 mm, Tiefe bis 2100 mm), Bohrwerksarbeiten, Verzahnungsarbeiten, Sägen, Hobeln (Langhobeln, Hub bis 2700 mm)
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Kupfer, Kunststoffe
- Zertifikate
- DIN EN ISO 3834-2 (Schweißen), ISO 9001
- Gegründet
- 1992
- Branchen
- Maschinenbau, Metallbearbeitung und -verarbeitung, Anlagenbau, Umwelttechnik
- 01
Sägen
- 02
CNC-Drehen
- 03
CNC-Fräsen / Bohrwerksarbeiten
- 04
Verzahnungsarbeiten
- 05
Schleifen
- 06
Wärmebehandlung
- 07
Qualitätskontrolle
- 08
Montage
Werkstoffe & Verfahren
Stahl
Hauptwerkstoff der Zerspanungs- und Wärmebehandlungsfertigung.
Edelstahl
Bearbeitung im CNC-Dreh- und Fräsprozess.
Aluminium
Leichtmetallbearbeitung auf CNC-Bearbeitungszentren.
Kupfer
Zerspanung auf Dreh- und Fräsmaschinen.
Kunststoffe
Bearbeitung technischer Kunststoffe in Klein- und Mittelserien.
Standort
Zeithain
DEHauptsitz / Produktion
- Stückgewicht / Größe
- Fräsen bis 2500 kg · Bohrwerk bis 10 t · Sägen bis 15 t
- Losgröße
- 1 Stück bis Serie
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Kupfer, Kunststoffe
- Bandsäge KASTO
- Abläng- und Zentriermaschine
- konventionelle Drehmaschinen Ø 400–1080 mm bis 12000 mm Länge
- CNC-Drehmaschinen Niles, TOS SUA 125, Poreba, Mazak, WDS, DY
- Verzahnungsmaschine ZF
- Gewindefräsmaschine ZFW 250 x 5000
- Räummaschinen Ravensburg (3) und Innenprofil-Räummaschine
- Flach-, Innen- und Außenrundschleifmaschinen WMW/TOS
- Tiefbohrmaschine Saint Etienne
- Bohrwerke UNION (konventionell und CNC, 60 Werkzeugplätze)
- Bearbeitungszentren Mazak, TOYODA FSH 1250 X, TOYODA FSH 80
- 5-Achs-Bearbeitungszentrum DMG DMC 100U duoBLOCK
Bauteile

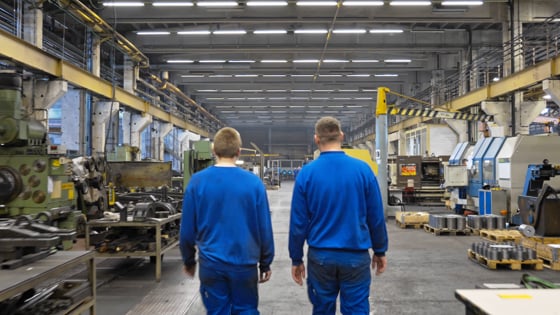

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-DrehenZerspanung | – | – | – | – | – |
| CNC-FräsenZerspanung | – | – | – | – | – |
| Innen- und AußenrundschleifenZerspanung | – | – | – | – | – |
| Tieflochbohren (Ø 25 mm bis max. 160 mm, Tiefe bis 2100 mm)Zerspanung | – | 2100 mm (Bohrtiefe) | – | – | – |
| BohrwerksarbeitenZerspanung | – | – | – | – | – |
| VerzahnungsarbeitenZerspanung | – | – | – | – | – |
| SägenZerspanung | – | – | – | – | – |
| Hobeln (Langhobeln, Hub bis 2700 mm)Zerspanung | – | 2700 mm | – | – | – |
| StoßenZerspanung | – | – | – | – | – |
| RäumenZerspanung | – | – | – | – | – |
| Wärmebehandlungsarbeiten (Inhouse-Härterei)Wärmebehandlung | – | – | – | – | Stahl |
28 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Bandsäge | KASTO | 1 | – | – | Zeithain |
| Schneid- und Zentriermaschine | – | 1 | – | – | Zeithain |
| Drehmaschine klein (DLZ) | – | 7 | Ø 400 x 1000 mm | – | Zeithain |
| Drehmaschine mittel (DLZ) | – | 2 | Ø 800 x 2800 mm | – | Zeithain |
| Drehmaschine groß (DLZ) | – | 2 | Ø 1080 x 12000 mm | – | Zeithain |
| CNC-Drehmaschine | Niles | 1 | bis Ø 630 x 3000 mm | – | Zeithain |
| CNC-Drehmaschine | Niles | 3 | bis Ø 315 mm | – | Zeithain |
| CNC-Drehmaschine | TOS SUA 125 | 2 | bis Ø 1500 x 7500 mm | – | Zeithain |
| CNC-Drehmaschine | Poreba | 1 | bis Ø 800 x 2000 mm | – | Zeithain |
| CNC-Drehmaschine | Mazak | 1 | – | – | Zeithain |
| CNC-Drehmaschine | WDS | 1 | bis Ø 560 x 1250 mm | – | Zeithain |
| CNC-Drehmaschine | DY | 1 | bis Ø 1500 x 4000 mm | – | Zeithain |
| Verzahnungsmaschine (Modul 1) | ZF | 1 | – | – | Zeithain |
| Horizontale Gewindefräsmaschine | ZFW 250 x 5000 | 1 | 250 x 5000 mm | – | Zeithain |
| GFL Mehrnutprofile | – | 1 | – | – | Zeithain |
| Räumaschine | Ravensburg | 3 | – | – | Zeithain |
| Räummaschine für Innenprofile und Nuten | – | 1 | – | – | Zeithain |
| Flachschleifmaschine | WMW | 1 | – | – | Zeithain |
| Innenschleifmaschine | WMW | 2 | – | – | Zeithain |
| Außenrundschleifmaschine | WMW / TOS | 3 | – | – | Zeithain |
| Tiefbohrmaschine | Saint Etienne | 1 | – | – | Zeithain |
| konventionelle Bohrwerkmaschine | UNION | 2 | – | – | Zeithain |
| CNC-Bohrmaschine (Heidenhain-Steuerung) | – | 1 | – | – | Zeithain |
| CNC-Bohrwerk (60 Werkzeugplätze) | UNION | 1 | – | – | Zeithain |
| Bearbeitungszentrum | Mazak | 2 | – | – | Zeithain |
| Bearbeitungszentrum | TOYODA FSH 1250 X | 1 | – | – | Zeithain |
| Bearbeitungszentrum | TOYODA FSH 80 | 1 | – | – | Zeithain |
| 5-Achs-Bearbeitungszentrum | DMG DMC 100U duo | 1 | – | – | Zeithain |
Zusatzleistungen
Referenzkunden
Qualität
Die Fertigung erfolgt mit Qualitätsparametern IT 6/7; die Qualitätskontrolle wird laut Unternehmensangaben durch moderne 3D-Messtechnik unterstützt. Schweißarbeiten werden nach DIN EN ISO 3834-2 ausgeführt.
| Nachweis | Zeithain |
|---|---|
| DIN EN ISO 3834-2 (Schweißen) | |
| ISO 9001 |
Historie
- 1992
Gründung des Unternehmens
