Lohnfertigung mit CNC-Drehen, -Fräsen, Schleifen und Erodieren sowie Werkzeug- und Lehrenbau nach Zeichnung.
Maschinenbau Strunk GmbH
Langenbach (bei Kirburg)Neu auf Amplifa
Über Maschinenbau Strunk
Die Maschinenbau Strunk GmbH ist ein mittelständischer Lohnfertiger aus dem Westerwald, spezialisiert auf CNC-Zerspanung nach Skizze, Muster oder technischer Zeichnung. Das Unternehmen fertigt Einzelteile, Kleinserien und Massenprodukte auf einem Maschinenpark mit über 50 CNC-Dreh-, -Fräs-, -Bohr- und -Schleifmaschinen, darunter 3-, 4- und 5-Achsen-Bearbeitungszentren mit Palettenwechslern sowie Drehmaschinen mit angetriebenen Werkzeugen, Y-Achse und Gegenspindel. Zum Leistungsspektrum zählen neben Drehen und Fräsen auch Bohren, Sägen, Schleifen, Räumen, Senk- und Drahterodieren, Wärme- und Oberflächenbehandlungen, CAD/CAM-Konstruktion mit SolidWorks/SolidCAM, Werkzeug- und Lehrenbau sowie Endmontage kleiner Baugruppen. Bearbeitet werden alle gängigen Werkstoffe wie Stahl, Edelstahl, Aluminium, NE-Metalle und Kunststoffe, außerdem Titan und Legierungen wie Inconel. Kunden stammen aus der Automobil-, Lebensmittel-, Öl/Gas- und Eisenbahnindustrie, dem Bergbau, Motorsport und allgemeinen Maschinenbau. Das Qualitätsmanagementsystem ist seit 2003 nach DIN EN ISO 9001 zertifiziert; die Fertigung erfolgt auf rund 2.000 m² am Standort Langenbach (bei Kirburg).
- Standort
- Langenbach (bei Kirburg)
- Verfahren
- CNC-Drehen, Drehen Stangenbearbeitung, CNC-Fräsen (3-, 4- und 5-Achsmaschinen), Bohren, Sägen, Schleifen (Flach-, Rund-, Innenrund, Außenrund), Räumen, Senk-Erodieren
- Werkstoffe
- Stahl, Edelstahl, Aluminium, NE-Metalle, Kunststoffe, Titan, Inconel
- Zertifikate
- DIN EN ISO 9001, ISO 9001, Erstmusterberichte / Prüfprotokolle, 3D-Messmaschine (bis 0,004 mm)
- Gegründet
- 1972
- Mitarbeiter
- 50
- Branchen
- Automobilindustrie, Lebensmittelindustrie, Öl/Gasindustrie, Eisenbahnindustrie, Bergbau/Tagebau, Motorsport
Werkstoffe und Verfahren
Stahl
Gängiges Baumaterial für Dreh- und Frästeile bis hin zu Massenprodukten.
Edelstahl
Für korrosionsbeanspruchte Bauteile, u. a. in der Lebensmittelindustrie.
Aluminium
Leichtmetall für gefräste und gedrehte Präzisionsteile, auch hartcoatiert.
Titan
Bearbeitung zählt zu den Stärken, z. B. für Motorsport und anspruchsvolle Anwendungen.
Inconel
Nickelbasislegierung für hochbeanspruchte Teile, u. a. Öl/Gasindustrie.
NE-Metalle
Nichteisenmetalle wie Messing oder Kupfer für Sonderanwendungen.
Kunststoffe
Zerspanung von Kunststoffen für technische Bauteile.
Standorte
Langenbach (bei Kirburg)
DEHauptsitz / Fertigung
- Stückgewicht / Größe
- Drehteile bis Ø 500 x 1.000 mm; Frästeile bis 2.600 x 720 x
- Losgröße
- Einzelteile bis Massenprodukte
- Werkstoffe
- Stahl, Edelstahl, Aluminium, NE-Metalle, Kunststoffe, Titan, Inconel
- DMG Mori NHX 4000 (12-fach Palettenwechsler)
- DMG Mori DMU 65H mit PH Cell (30-fach Palettenwechsler, 2x)
- DMG Mori DMF 260 Linear (2x)
- DMG Mori DMU 75 Monoblock (2x)
- Hermle C32U mit HS Flex (30-fach Palettenwechsler)
- Hermle C30
- DN Solutions Puma 5100B
- DMG Mori CLX 450 TC mit Gegenspindel
- Mori Seiki NLX2500Y mit Stangenmagazin
- MATRA Robocut Alpha 1ia (Drahterodieren)
- MAHO HS 300W (Senkerodieren)
- Flach- und Rundschleifmaschinen (Proth, Stöckel, BLOHM, Danobat, Studer)
- Bandsägen Behringer/Bauer
- Industrieofen bis 700 °C
- 3D-Messmaschine
- 4x SolidWorks/SolidCAM Workstations

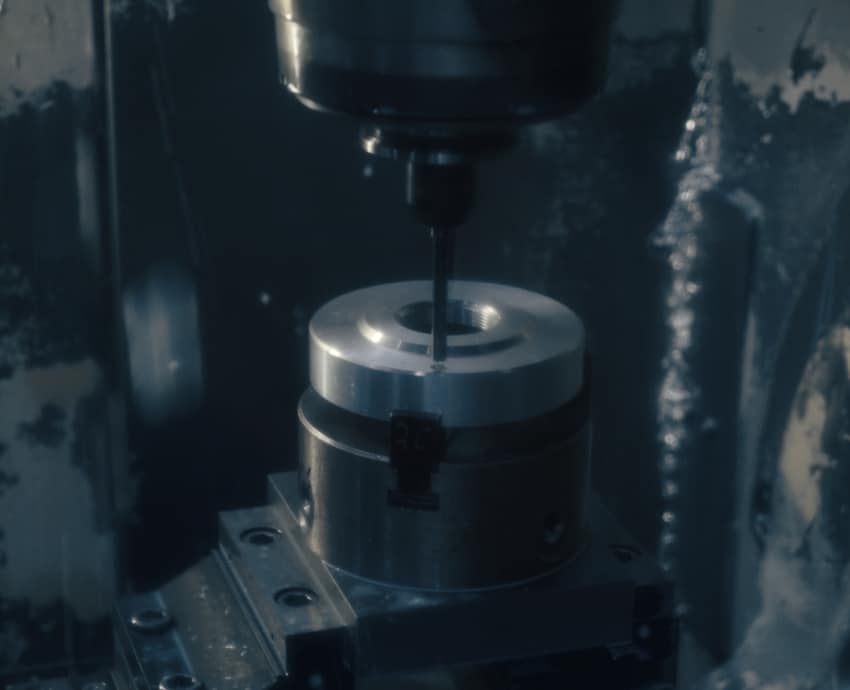

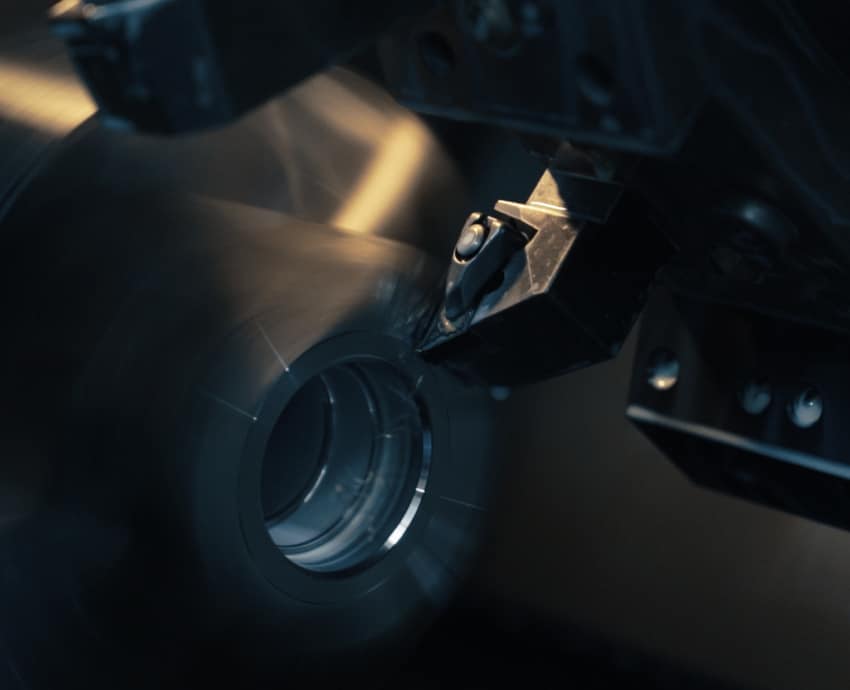

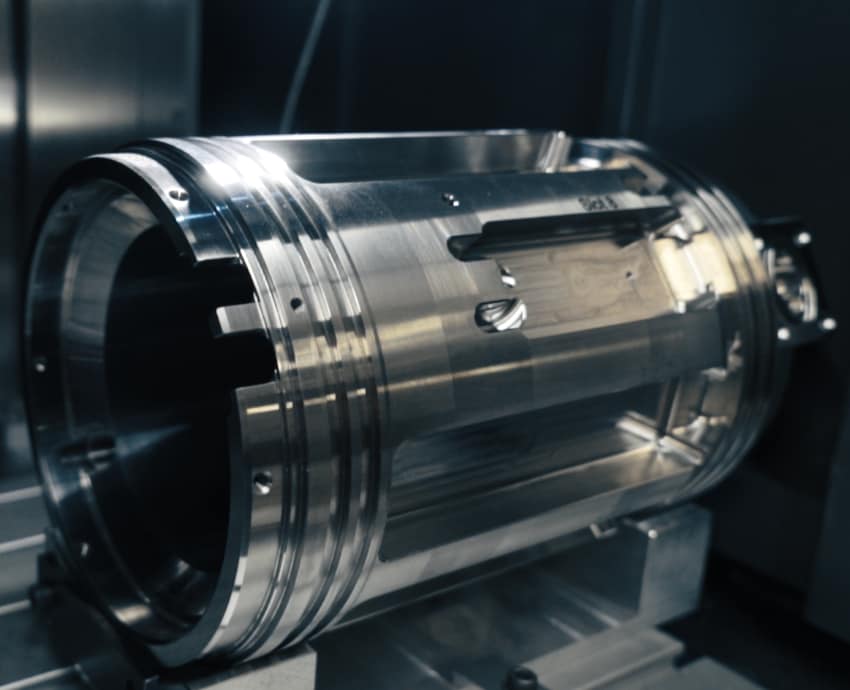

Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-DrehenZerspanung | – | 1000 mm × 500 mm Durchmesser (Futterdrehteile) | – | Einzelteile – Massenprodukte | Stahl, Edelstahl, Aluminium, NE-Metalle, Kunststoffe, Titan, Inconel |
| Drehen StangenbearbeitungZerspanung | – | 70 mm Durchmesser | – | – | Stahl, Edelstahl, Aluminium, NE-Metalle, Kunststoffe, Titan, Inconel |

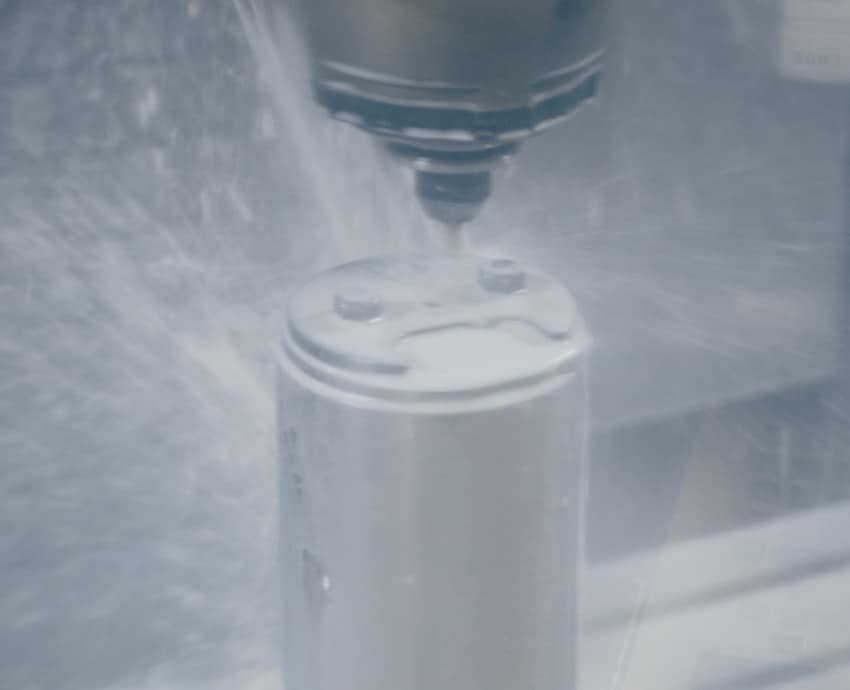

| CNC-Fräsen (3-, 4- und 5-Achsmaschinen)Zerspanung | – | 2600 mm × 720 mm × 750 mm | – | Einzelteile – Massenprodukte | Stahl, Edelstahl, Aluminium, NE-Metalle, Kunststoffe, Titan, Inconel |
| BohrenZerspanung | – | – | – | – | Stahl, Edelstahl, Aluminium, NE-Metalle, Kunststoffe |
| SägenZerspanung | – | – | – | – | Stahl, Edelstahl, Aluminium, NE-Metalle, Kunststoffe |
| Schleifen (Flach-, Rund-, Innenrund, Außenrund)Oberfläche | – | 1200 mm | – | – | Stahl, Edelstahl, Aluminium, NE-Metalle, Kunststoffe |
| RäumenZerspanung | – | – | – | – | Stahl, Edelstahl, Aluminium, NE-Metalle |
| Senk-ErodierenZerspanung | – | 300 mm × 200 mm × 100 mm | – | – | Stahl, Edelstahl, Aluminium, NE-Metalle |
| Draht-ErodierenZerspanung | – | 520 mm × 370 mm × 310 mm | – | – | Stahl, Edelstahl, Aluminium, NE-Metalle |
| Wärmebehandlung (härten, einsatzhärten, nitrieren, tenifernitrieren, spannungsarm glühen)Wärmebehandlung | – | – | – | – | Stahl, Edelstahl |

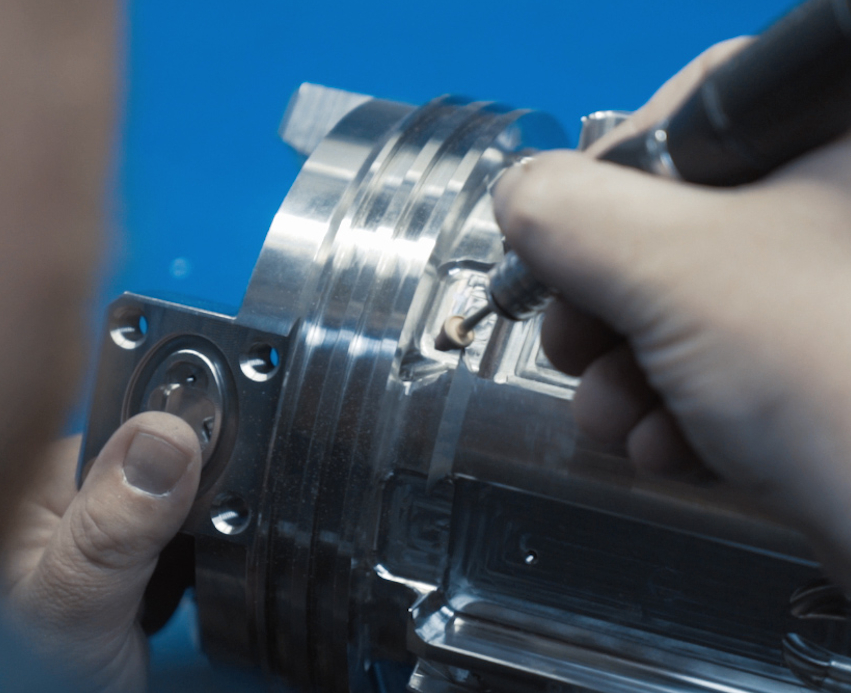

| Oberflächenbehandlung (brünieren, chromatieren, verzinken, eloxieren, hartcoatieren)Oberfläche | – | – | – | – | Stahl, Aluminium, Edelstahl |
| Werkzeugbau (Schneid-, Stanz-, Einlege-, Folgeverbund-, Präge-, Umformwerkzeuge)Engineering | – | – | – | – | Stahl, Werkzeugstahl |
| LehrenbauEngineering | – | – | – | – | Stahl, Aluminium |

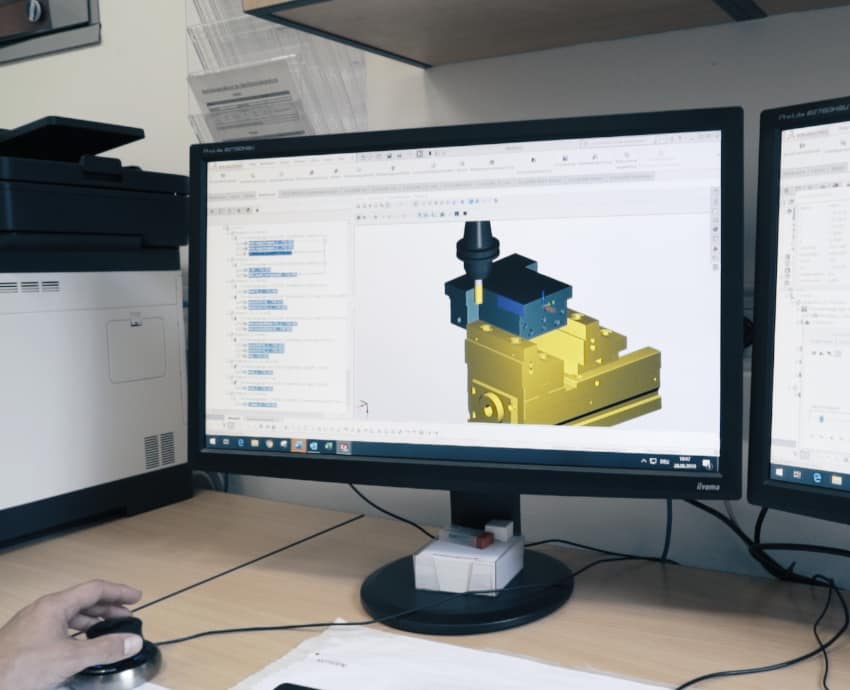

| CAD/CAM-Konstruktion und Programmierung (SolidCAM, Solidworks)Engineering | – | – | – | – | – |
| Endmontage kleiner BaugruppenMontage | – | – | – | – | – |
| Qualitätskontrolle / 3D-Messmaschine (Genauigkeit bis 0,004 mm)Prüfung | 0,004 mm | – | – | – | – |
| Bauteilbeschriftung (Laser, Nadelprägen)Oberfläche | – | – | – | – | – |
45 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Bearbeitungszentrum horizontal mit Palettenwechsler | DMG Mori NHX 4000 (RS12, 12-fach Palettenwechsler) | 1 | 560 x 560 x 660 mm | – | Langenbach |
| CNC-Bearbeitungszentrum mit Palettenwechsler | DMG Mori DMU 65 mit PH150 (10-fach Palettenwechsler) | 1 | 735 x 650 x 560 mm | – | Langenbach |
| CNC-Bearbeitungszentrum 3-Achsen | DMG Mori DMC 835V | 1 | 835 x 510 x 510 mm | – | Langenbach |
| CNC-Bearbeitungszentrum 3-Achsen | DMG Mori DMC 64V | 1 | 640 x 600 x 500 mm | – | Langenbach |

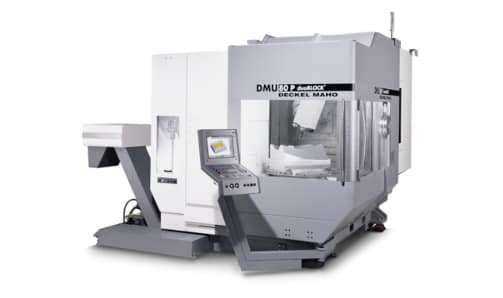

| 5-Achs-Bearbeitungszentrum Monoblock | DMG Mori DMU 60 | 1 | 600 x 560 x 600 mm | – | Langenbach |
| 5-Achs-Bearbeitungszentrum Linear | DMG Mori DMF 260 Linear | 2 | 2.600 x 700 x 700 mm | – | Langenbach |
| 5-Achs-Bearbeitungszentrum Monoblock | DMG Mori DMU 75 | 2 | 750 x 650 x 560 mm | – | Langenbach |

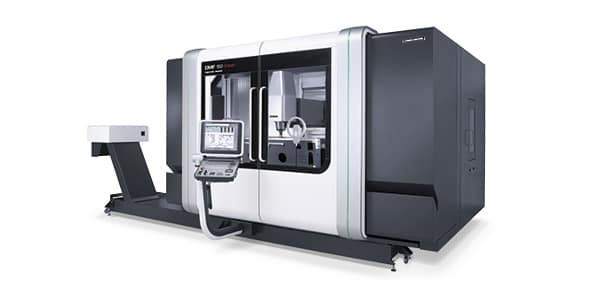

| 5-Achs-Bearbeitungszentrum | DMG Mori DMF 180 | 1 | 1.800 x 700 x 700 mm | – | Langenbach |

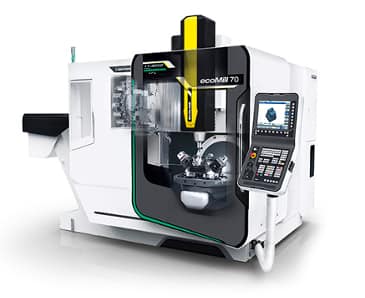

| 5-Achs-Bearbeitungszentrum | DMG Mori ecoMill70 | 1 | 750 x 600 x 520 mm | – | Langenbach |
| CNC-Bearbeitungszentrum | DMG Mori DMC 1450V | 1 | 1.450 x 700 x 550 mm | – | Langenbach |
| CNC-Bearbeitungszentrum | DMG Mori DMU 50 3rd Gen. | 1 | 650 x 520 x 475 mm | – | Langenbach |
| Bohrfräszentrum | Haas DT-1 | 1 | 508 x 406 x 394 mm | – | Langenbach |
| CNC-Bearbeitungszentrum 3-Achsen | Hermle B300 | 1 | 800 x 600 x 500 mm | – | Langenbach |
| 5-Achs-Bearbeitungszentrum | Hermle C30 | 1 | 650 x 600 x 500 mm | – | Langenbach |
| 5-Achs-Bearbeitungszentrum mit Palettenwechsler | Hermle C32U mit HS Flex (30-fach Palettenwechsler) | 1 | 650 x 650 x 500 mm | – | Langenbach |
| horizontal 5-Achs-Bearbeitungszentrum mit Palettenwechsler | DMG Mori DMU 65H mit PH Cell (30-fach Palettenwechsler) | 2 | 650 x 950 x 700 mm | – | Langenbach |
| CNC-Drehmaschine | DN Solutions Puma 5100B (43 kW Spindelleistung) | 1 | Ø 650 x 990 mm | – | Langenbach |
| CNC-Drehmaschine mit Gegenspindel und B-Achse | DMG Mori CLX 450 TC mit RoboToGo | 1 | Ø 500 x 1100 mm | – | Langenbach |
| CNC-Drehmaschine mit angetriebenen Werkzeugen, Y-Achse, Stangenmagazin | Mori Seiki NLX2500Y | 1 | Ø 310 x 500 mm | – | Langenbach |
| CNC-Drehmaschine mit angetriebenen Werkzeugen, Y-Achse | DMG Mori NLX2500Y/700 | 1 | Ø 310 x 500 mm | – | Langenbach |
| CNC-Drehmaschine mit angetriebenen Werkzeugen | DAEWOO Puma 400 | 1 | Ø 480 x 1.000 mm | – | Langenbach |
| Drehmaschine | Gildemeister NEF 320 | 1 | Ø 200 x 600 mm | – | Langenbach |
| Drehmaschine | Gildemeister NEF 520 | 1 | Ø 300 x 950 mm | – | Langenbach |
| CNC-Drehmaschine mit angetriebenen Werkzeugen | DMG Mori CTX310 eco | 1 | Ø 250 x 400 mm | – | Langenbach |
| CNC-Drehmaschine mit angetriebenen Werkzeugen, Y-Achse, Gegenspindel | DMG Mori NLX2500SY/700 | 1 | Ø 310 x 500 mm | – | Langenbach |
| Drehmaschine | HURCO TM 8 | 1 | Ø 300 x 400 mm | – | Langenbach |
| Drahterodiermaschine | MATRA Robocut Alpha 1ia | 1 | 520 x 370 x 310 mm | – | Langenbach |
| Senkerodiermaschine | MAHO HS 300W | 1 | 200 x 100 x 300 mm | – | Langenbach |
| Flachschleifmaschine | Proth BS | 1 | 600 x 300 x 300 mm | – | Langenbach |
| Flachschleifmaschine | Stöckel | 1 | 1.200 x 600 x 400 mm | – | Langenbach |
| Flachschleifmaschine | BLOHM Planomat 408 | 1 | 400 x 800 mm | – | Langenbach |
| Außenrundschleifmaschine | Danobat Außenrund | 1 | Ø 300 x 1200 mm | – | Langenbach |
| Innenrundschleifmaschine | Schaub Innenrund | 1 | Ø 250 x 200 mm | – | Langenbach |
| CNC-Rundschleifmaschine | Studer S35 CNC | 1 | Ø 300 x 540 mm | – | Langenbach |
| Bandsäge | Behringer HBE321A Dynamic | 1 | Max. Ø 320, flach 350 x 320 mm | – | Langenbach |
| Bandsäge | Bauer | 1 | 280 x 400 x 260 mm | – | Langenbach |
| Nutenziehmaschine (Räumen) | – | 1 | Nutbreite 4-18 mm | – | Langenbach |
| Bohrmaschine | FAMUP | 1 | – | – | Langenbach |
| Bohrmaschine | PERFEKT 40 VSA | 1 | – | – | Langenbach |
| Radialbohrmaschine / Bohrwerk | Kolb | 1 | – | – | Langenbach |
| Laser-Bauteilbeschriftung | Baublys | 1 | – | – | Langenbach |
| Nadelpräger | EasyMarker | 1 | – | – | Langenbach |
| Industrieofen (z.B. spannungsarm glühen) | – | 1 | bis 700 °C | – | Langenbach |
| 3D-Messmaschine | – | – | – | – | Langenbach |
| CAD/CAM Workstation (Solidworks/SolidCAM, 5-Achs-Simultanfräsen) | – | 4 | – | – | Langenbach |
Zusatzleistungen
Qualität

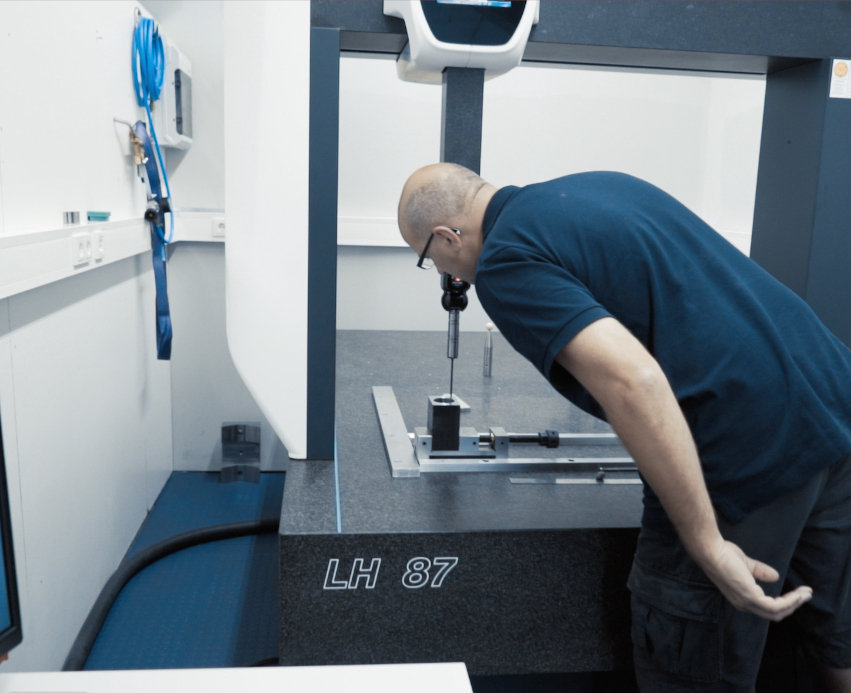

Sämtliche Bearbeitungsschritte werden auf Maßhaltigkeit kontrolliert; Wareneingang, Handelsware und Rohstoffe unterliegen einer Eingangskontrolle. In der eigenständigen Qualitätssicherungsabteilung mit staatlich geprüften Messtechnikern ermöglicht die 3D-Messmaschine Genauigkeiten bis 0,004 mm; auf Wunsch werden Erstmusterberichte und Prüfprotokolle bereitgestellt.
| Nachweis | Langenbach (bei Kirburg) |
|---|---|
| ISO 9001 | |
| Erstmusterberichte / Prüfprotokolle | |
| 3D-Messmaschine (bis 0,004 mm) |
Historie
- 1972
Gründung des Unternehmens
- 2003
Erstzertifizierung des Qualitätsmanagementsystems nach DIN EN ISO 9001
- 2020
Veröffentlichung des Unternehmens-Imagefilms
