Lohnfertigung im Maschinen- und Sondermaschinenbau: CNC-Zerspanung, Schweißen, Werkzeug- und Formbau sowie Messtechnik für mittelgroße und größere Einzelteile.
Maschinenbau Ullrich GmbH
Weißenbrunn-HummendorfNeu auf Amplifa
Über uns
Die Maschinenbau Ullrich GmbH ist ein seit 1978 bestehender, familiengeführter Lohnfertigungsbetrieb aus Weißenbrunn-Hummendorf in Oberfranken. Das Unternehmen mit zwölf Mitarbeitern fertigt Bauteile und Komponenten für den allgemeinen und Sondermaschinenbau, den Werkzeug- und Formenbau sowie die Stanz- und Umformtechnik. Das Leistungsspektrum umfasst CNC-Drehen, CNC-Fräsen inklusive 5-Achsen-Simultanbearbeitung, Bohrwerken, Flach- und Rundschleifen, Bohren und Hohnen, Schweißarbeiten in verschiedenen Verfahren, Blechbearbeitung, Montage, Oberflächenveredelung und Lackierung. Bearbeitet werden Eisen, NE-Metalle, Guss, Edelstahl, Aluminium und Kunststoffe. Spezialisiert ist das Unternehmen auf mittelgroße und größere Einzelteile sowie kleinere Herstellungslose nach Zeichnungsvorgabe. Die Fertigung wird durch eine integrierte CAD/CAM/DNC-gestützte Konstruktion und CNC-Programmierung ergänzt; die Qualitätsprüfung erfolgt im eigenen Messraum mit 3D-Koordinatenmessmaschine, Lasertracker und Messarm.
- Standort
- Weißenbrunn-Hummendorf
- Verfahren
- Drehen (CNC und konventionell), Fräsen (inkl. 5-Achs-Simultan, Freiformflächenbearbeitung), Bohrwerken (Bohren), Bohren & Hohnen (Honarbeiten), Flachschleifen, Rundschleifen, Schweißarbeiten (AL, VA, WIG, MIG, MAG, Autogen), Schweißkonstruktionen nach Zeichnungsvorgabe, Maschinenbau / Sondermaschinenbau / Stahlbauarbeiten
- Werkstoffe
- Eisen, NE-Metalle, Guß, Kunststoff, Edelstahl, Aluminium (AL), VA (V2A/Edelstahl, Schweißen), Eisen/Stahl
- Zertifikate
- 3D-Koordinatenmessmaschine, Lasertracker, Messarm, Längenmessgerät
- Gegründet
- 1978
- Mitarbeiter
- 12
- Branchen
- Werkzeugbau, Formenbau, Stanz- und Umformtechnik, Allgemeiner Maschinenbau, Sondermaschinenbau, Allgemeiner/Sondermaschinenbau
- 01
Fertigungskonstruktion und CNC-Programmierung (CAD/CAM/DNC)
- 02
CNC-Zerspanung (Drehen, Fräsen, Bohrwerken, Schleifen, Hohnen)
- 03
Schweißen und Blechbearbeitung
- 04

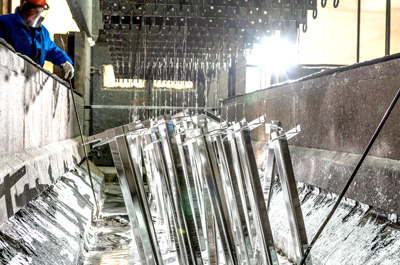

Oberflächenveredelung und Lackierung
- 05
Montage
- 06
Qualitätsprüfung (3D-Koordinatenmessung, Lasertracker)
Werkstoffe & Verfahren
Eisen/Stahl
Grundwerkstoff für Zerspanung, Schweißkonstruktionen und Stahlbauarbeiten nach Zeichnungsvorgabe.
Edelstahl (V2A)
Bearbeitung und Schweißen (WIG/MIG/MAG) für kundenspezifische Komponenten.
Aluminium
Zerspanung und Schweißarbeiten (AL) für Maschinenbauteile.
NE-Metalle
Bearbeitung von Nichteisenmetallen für diverse Anwendungen im Maschinenbau.
Guss
Verarbeitung von Gusswerkstoffen, u. a. für Maschinenkomponenten.
Kunststoff
Zerspanung von Kunststoffen für kundenspezifische Bauteile.
Standorte & Maschinenpark
Weißenbrunn-Hummendorf
DEHauptsitz und Produktion (zwei Werkseinheiten)
- Losgröße
- Einzelfertigung bis Kleinserie
- Werkstoffe
- Stahl, Edelstahl, Aluminium, NE-Metalle, Guss, Kunststoff

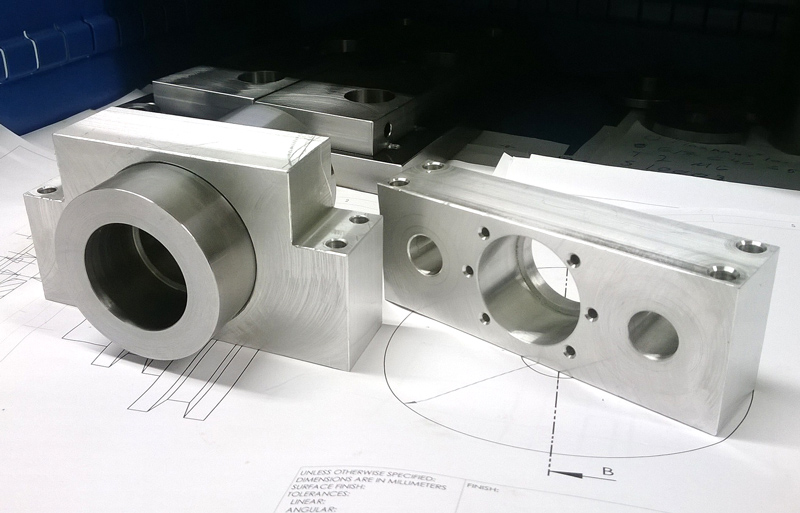

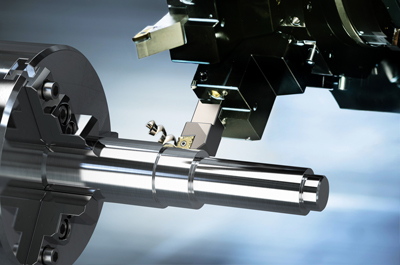

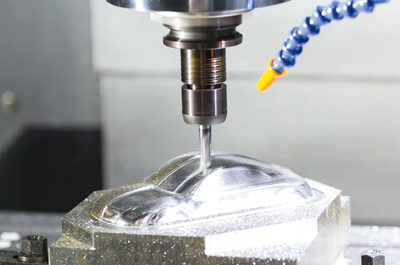

Typische Bauteile

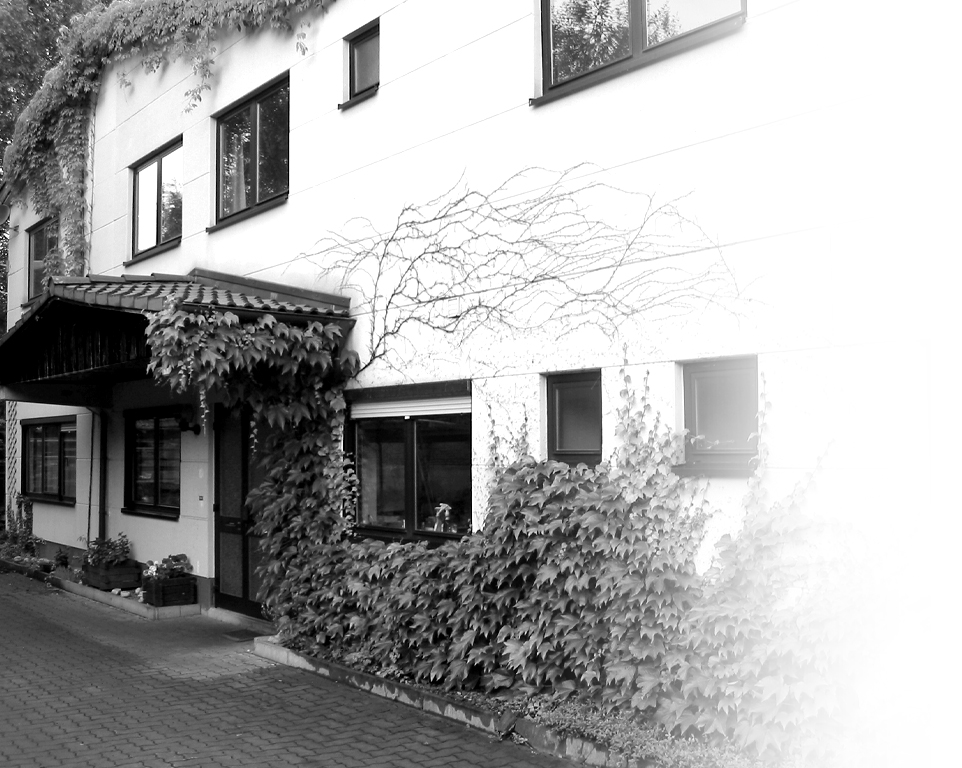

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Drehen (CNC und konventionell)Zerspanung | – | – | – | Kleinserienfertigung | Eisen, NE-Metalle, Guß, Kunststoff, Edelstahl |
| Fräsen (inkl. 5-Achs-Simultan, Freiformflächenbearbeitung)Zerspanung | – | – | – | – | Eisen, NE-Metalle, Guß, Kunststoff, Edelstahl |
| Bohrwerken (Bohren)Zerspanung | – | – | – | – | Eisen, NE-Metalle, Guß, Kunststoff, Edelstahl |
| Bohren & Hohnen (Honarbeiten)Zerspanung | – | – | – | – | Eisen, NE-Metalle, Guß, Kunststoff, Edelstahl |
| FlachschleifenZerspanung | – | bis x = 2000 mm × bis y = 760 mm × bis z = 600 mm | – | – | Eisen, NE-Metalle, Guß, Kunststoff, Edelstahl |

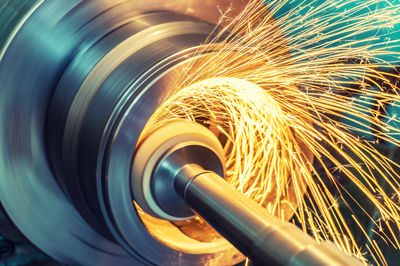

| RundschleifenZerspanung | – | – | – | – | Eisen, NE-Metalle, Guß, Kunststoff, Edelstahl |
| Schweißarbeiten (AL, VA, WIG, MIG, MAG, Autogen), Schweißkonstruktionen nach ZeichnungsvorgabeFügen | – | – | – | – | Aluminium, VA (Edelstahl) |
| Maschinenbau / Sondermaschinenbau / StahlbauarbeitenMontage | – | – | – | kleinere Herstellungslosgrößen | Eisen, NE-Metalle, Guß, Kunststoff, Edelstahl |
| VorrichtungsbauMontage | – | – | – | – | – |
| MontageMontage | – | – | – | – | – |
| Werkzeug- und Formbau (Werkzeuge für Stanz- und Umformtechnik, Vorrichtungen, Lehren, Prototypen,Engineering | – | – | – | Einzelfertigung - Kleinserienfertigung | Eisen, NE-Metalle, Guß, Kunststoff, Edelstahl |
| Fertigungskonstruktion und CNC-Werkzeugmaschinenprogrammierung (CAD/CAM/DNC)Engineering | – | – | – | – | – |
| OberflächenveredelungOberfläche | – | – | – | – | – |
| Lackieren / LackierarbeitenOberfläche | – | – | – | – | – |
| BlechbearbeitungUmformung | – | – | – | – | Eisen, Edelstahl |
| Reparaturarbeiten an MaschinenkomponentenMontage | – | – | – | – | Eisen, NE-Metalle, Guß, Kunststoff, Edelstahl |
| 3D-Koordinatenmessung / MesstechnikPrüfung | MPEe=1,5μm + l/400 | Messbereich X = 2000 mm × Y = 1200 mm × Z = 1000 mm | – | – | – |
18 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Drehmaschine | Mori Seiki SL-25 | 1 | Ø 300 x 1000, mit Lünette | – | Weißenbrunn-Hummendorf |
| CNC-Drehmaschine | PBR T35SNC | 1 | Spitzenhöhe 350 / Spitzenweite 2000, mit Lünette | – | Weißenbrunn-Hummendorf |
| Konventionelle Drehmaschine | Pinaccho S/VS 250 | 1 | Spitzenhöhe 250 / Spitzenweite 1650, mit Lünette | – | Weißenbrunn-Hummendorf |
| 5-Achs-Simultan Dreh-Fräszentrum | Pinnacle BX-900 Millturn | 1 | 1700 x 900 x 1050 x y z, Drehtisch Ø 800 mm, Werkzeugwechsler 60-fach | – | Weißenbrunn-Hummendorf |
| 5-Achs Simultan Fräszentrum | Pinnacle BX-500D | 1 | 1300 x 610 x 810 x y z, Drehtisch Ø 500 mm, Werkzeugwechsler 60-fach | – | Weißenbrunn-Hummendorf |
| Fahrständerfräsmaschine CNC mit Universalfräskopf | Anayak HVM 3800 | 1 | 3200 x 1200 x 1500 x y z | – | Weißenbrunn-Hummendorf |
| Fahrständerfräsmaschine CNC | Anayak FBZ HV 2500 | 1 | 2500 x 700 x 1000 x y z, Fräskopf CNC gesteuert Vertikal-Horizontal, Werkzeugwechsler 30-fach | – | Weißenbrunn-Hummendorf |
| Fahrständerfräsmaschine CNC | Anayak FBR 1500 | 1 | 1500 x 700 x 700 x y z, Fräskopf CNC gesteuert Vertikal-Horizontal, CNC-Rundtisch Ø 600, | – | Weißenbrunn-Hummendorf |
| Universalfräsmaschine CNC | Hermle UWF 1000 | 1 | 700 x 500 x 500 x y z | – | Weißenbrunn-Hummendorf |
| Universalfräsmaschine CNC | Maho MH 500 W3 | 1 | 500 x 380 x 350 x y z | – | Weißenbrunn-Hummendorf |
| Universalfräsmaschine CNC | Maho MH 600 | 1 | 600 x 400 x 400 x y z, Werkzeugwechsler 20-fach | – | Weißenbrunn-Hummendorf |
| Fräs-/Bohrwerk CNC | San Rocco MEC 12000 | 1 | 2100 x 1800 x 1600 x 600 x y z w | – | Weißenbrunn-Hummendorf |

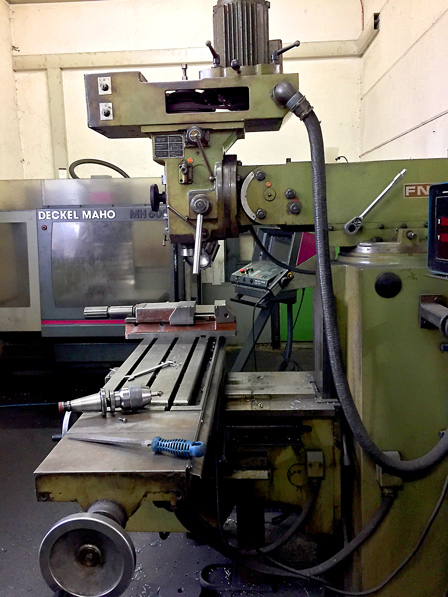

| Konventionelle Fräsmaschine | FNK 25 A 1 | 1 | 800 x 400 x 400 x y z | – | Weißenbrunn-Hummendorf |

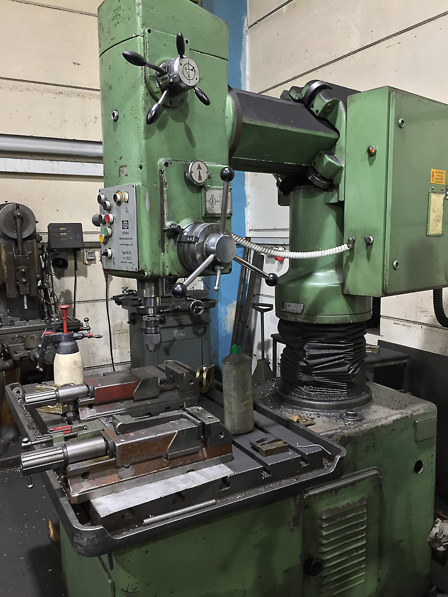

| Radialbohrmaschine | Schnellradiale Donau | 1 | Arbeitradius 1150 | – | Weißenbrunn-Hummendorf |
| 3D-Koordinatenmessmaschine | ZEISS MMZ 122010 | 1 | Messbereich X = 2000 mm, Y = 1200 mm, Z = 1000 mm, Software ZEISS Calypso 5.4 | – | Weißenbrunn-Hummendorf |
| Vertikales Längenmessgerät | Tesa MICRO-HITE 2 | 1 | 1000 mm | – | Weißenbrunn-Hummendorf |
| Lasertracker | Faro Xtreme ADM Lasertracker X V2 | 1 | Auflösung 0,5μm, Punkterfassungsrate bis zu 10.000 Punkte/s, Genauigkeit 10μm + 0,4μm/m | – | Weißenbrunn-Hummendorf |
| Messarm | Faro Platinum | 1 | Messvolumen 1,8 m (6 ft.) | – | Weißenbrunn-Hummendorf |
Zusatzleistungen
Zertifizierungen
Die Einhaltung der Qualität nach Zeichnungsanforderung ist Grundlage der Auftragsabwicklung. Die Prüfung erfolgt mit 3D-Koordinatenmessmaschine ZEISS MMZ 122010 (MPEe = 1,5 μm + l/400), Lasertracker Faro Xtreme ADM (Auflösung 0,5 μm) und Faro Platinum Messarm.
| Nachweis | Weißenbrunn-Hummendorf |
|---|---|
| 3D-Koordinatenmessmaschine | |
| Lasertracker | |
| Messarm | |
| Längenmessgerät |
Unternehmensgeschichte
- 1978
Unternehmensgründung; Aufbau eines Lohnfertigungsbetriebs für Maschinenbau, Vorrichtungsbau und Metallbearbeitung.
