Messtechnik für Magnetismus und Verdrehungsprüfung, magnetooptische Sensoren sowie einkristalline YIG-Produkte.
matesy GmbH
Neu auf Amplifa
Über matesy
matesy (magnetic technologies & systems) ist ein Messtechnikunternehmen, das auf Magnetprüfung, Magnetfeld-Visualisierung und Verdrehungsprüfung (Twist Testing) spezialisiert ist. Das Unternehmen wurde vor etwa 15 Jahren aus einem Forschungsinstitut ausgegründet und entwickelt seither Messsysteme wie die Magnetfeldkamera cmos-magview, das Permanentmagnet-Messsystem m-axis, den Rotormessplatz RMP, das Magnetbar-Messsystem m-cat für Magnetrons in Sputteranlagen, Helmholtz-Spulensysteme sowie das magnetische 3D-Ortungssystem magtrack. Auf Basis des Faraday-Effekts fertigt matesy magnetooptische Sensoren in Chipgrößen bis 45 x 60 mm² mit optischer Auflösung bis 1 µm. Seit über einem Jahrzehnt stellt das Unternehmen einkristalline YIG-Kugeln (Yttrium-Eisengranat) mit Durchmessern ab ca. 0,25 mm für Mikrowellenanwendungen her – gezüchtet aus Hochtemperaturlösungen, verrundet und oberflächenpoliert – und gilt als Weltmarktführer bei einkristallinen YIG-Schichten. Ergänzend werden kundenspezifische, geprüfte Permanentmagnete sowie Dienstleistungen wie Wartung, Kalibrierung, Kundenmessungen, Mietgeräte und Technologieberatung angeboten. Über ein weltweites Vertriebsnetz erfolgt lokale Unterstützung in mehr als 25 Ländern.
- Verfahren
- Magnetprüfung / Charakterisierung magnetischer Spezifikationen von Permanentmagneten (magnetisches, Magnetfelderzeugung und -kompensation mit Helmholtzspulen-Systemen (Sensorik-Kalibrierung,, Präzise Vermessung und Qualitätskontrolle von mehrpoligen Permanentmagnetrotoren (RMP, Vermessung von Magnetrons und Magnetbars für Sputteranlagen (m-cat Magnetbar-Messsystem), Twist Testing – optische Verdrehungsprüfung ohne Gewinde und Profilometer (STT Shaft Twist Tester), Magnetfeld-Visualisierung magnetischer Strukturen und Streufelder mit magnetooptischen Sensoren, Qualitätskontrolle von Permanentmagneten (Analyse von Homogenität und Defekten, magnetooptische, Qualitätskontrolle von magnetischen Maßverkörperungen (Encoder, Drehgeber, Magnetbänder)
- Werkstoffe
- Yttrium-Eisengranat (YIG) Einkristall (Filme, Würfel, Kugeln), Permanentmagnete (u. a. polymergebundene Permanentmagnete), Ferromagnetische Materialien / Bauteile, Weichmagnetische Materialien / Elektrobleche, Dauermagnetische Materialien (Permanentmagneten für m-axis Charakterisierung), Yttrium-Eisengranat (YIG) Einkristall – Filme, Würfel, Kugeln, Magnetooptische Sensorik (Faraday-Effekt), Permanentmagnete (u. a. polymergebunden)
- Branchen
- Automobilanwendungen, Luft- und Raumfahrt, Antriebstechnik, Medizintechnik, Industrieautomatisierung, Defense/Militär
- 01
Forschung und Entwicklung
- 02
Individuelle Auslegung (Spulensysteme, Magnetfeldkammern)
- 03
Fertigung von Messsystemen und Sensoren
- 04
Kristallzüchtung und Bearbeitung von YIG-Einkristallen (Trennen, Verrundung)
- 05
Prüfung und Kalibrierung mit eigener Messtechnik
- 06
Wartung, Kalibrierung, Kundenmessungen und Mietgeräte
- 07
Weltweiter Vertrieb mit lokaler Unterstützung
Materialien und Verfahren

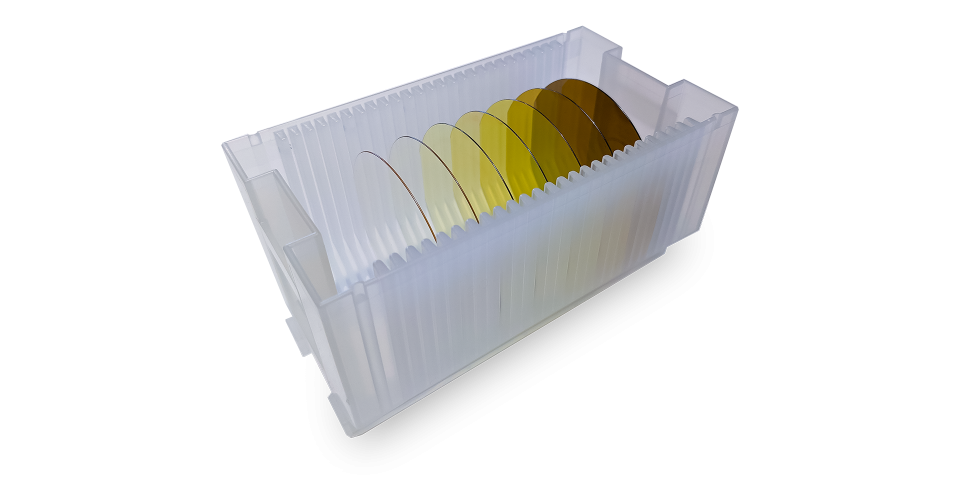

Yttrium-Eisengranat (YIG) Einkristall – Filme, Würfel, Kugeln
Dämpfungsarmer Einkristall mit hohem Gütefaktor für frequenzabstimmbare Mikrowellen-Oszillatoren und Filter.
Magnetooptische Sensorik (Faraday-Effekt)
Mikrometerdünne MO-Schichten zur Echtzeit-Visualisierung magnetischer Streufelder mit lateraler Auflösung bis 1 µm.
Permanentmagnete (u. a. polymergebunden)
Kundenspezifisch gefertigte und mit eigener Messtechnik geprüfte Dauermagnete für Funktionsanwendungen.
Weichmagnetische Materialien / Elektrobleche
Untersuchung von Domänenstrukturen und Qualitätskontrolle weichmagnetischer Eigenschaften.
Ferromagnetische Materialien/Bauteile
Zerstörungsfreiche magnetooptische Rissprüfung und Seriennummern-Analyse.
Produkte und Kompetenzen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Magnetprüfung / Charakterisierung magnetischer Spezifikationen von Permanentmagneten (magnetischesPrüfung | Genauigkeit Moment und Br: ±1 %, Wiederholbarkeit ±0,1 %, | – | – | – | Permanentmagnete (axial und diametral magnetisierte |
| Magnetfelderzeugung und -kompensation mit Helmholtzspulen-Systemen (Sensorik-Kalibrierung,Prüfung | Homogene 3D-Magnetfelder ≤0,1 %; Winkelfehler ≤0,1° | Kantenlänge/Durchmesser: 10 cm bis 4 m | – | – | – |
| Präzise Vermessung und Qualitätskontrolle von mehrpoligen Permanentmagnetrotoren (RMPPrüfung | Min. Schrittabstand Linearachsen: 10 μm; Winkelauflösung | Max. Rotordurchmesser: 400 mm × Max. Rotormesshöhe: 350 mm | Max. Gewicht: 80 kg | – | Permanentmagnet-Rotoren |
| Vermessung von Magnetrons und Magnetbars für Sputteranlagen (m-cat Magnetbar-Messsystem)Prüfung | Magnetfeldkonfiguration: 33 Kanäle (X, Y, Z) ±1 %; | Messlänge von 0,4 m bis 5,0 m | – | – | Magnetrons, Magnetbars aus Rohrkathoden |
| Twist Testing – optische Verdrehungsprüfung ohne Gewinde und Profilometer (STT Shaft Twist Tester)Prüfung | – | – | – | – | – |
| Magnetfeld-Visualisierung magnetischer Strukturen und Streufelder mit magnetooptischen SensorenPrüfung | Laterale Auflösung bis 1 μm (Sensoren); Messabstand kleiner | Sensorfläche bis 45 x 60 mm² | – | – | ferromagnetische Materialien, Permanentmagnete, polymergebundene Permanentmagnete, Elektrobleche, weichmagnetische Materialien |
| Qualitätskontrolle von Permanentmagneten (Analyse von Homogenität und Defekten, magnetooptischePrüfung | – | Flächen von bis zu 45 x 60 mm² | – | – | Permanentmagnete, Magnetmaterial |
| Qualitätskontrolle von magnetischen Maßverkörperungen (Encoder, Drehgeber, Magnetbänder)Prüfung | Messabstand kleiner 5 µm; laterale Auflösung bis zu 20 µm | – | – | – | magnetische Maßverkörperungen, Magnetbänder |
| Rissprüfung und Seriennummern-Analyse an ferromagnetischen Bauteilen (zerstörungsfrei,Prüfung | – | – | – | – | ferromagnetische Bauteile, Permanentmagnete |

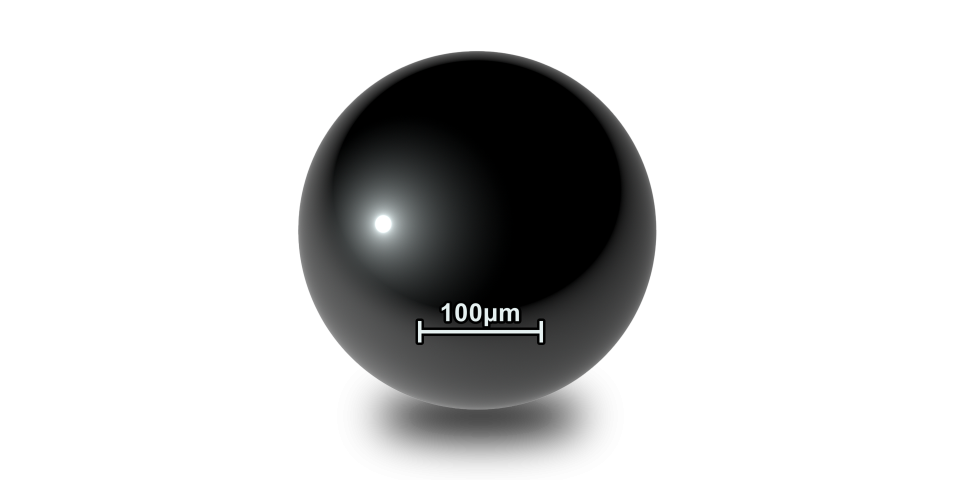

| Herstellung einkristalliner YIG-Würfel und -Kugeln (Züchtung aus Hochtemperaturlösungen,Engineering | 4pMs von 1600 ± 80 G; ΔH kleiner 1,5 Oe | Kugeldurchmesser ca. 0,25 mm × Würfelgröße 0,5 mm Kantenlänge | – | – | Yttrium-Eisengranat (YIG) Einkristall |
| Herstellung kundenspezifischer, geprüfter Permanentmagnete und magneto-optischer SensorenEngineering | – | – | – | – | Permanentmagnete, magneto-optische Sensorik |
| Magnetisches 3D-Tracking / Bewegungsanalyse magnetisch markierter Partikel (magtrack, MarkerPrüfung | Genauigkeit bis zu 0,1 mm | – | – | – | magnetische Marker |
| Messdienste: Instrumentenwartung und Kalibrierung, Kundenmessungen, Vermietung von Messgeräten,Prüfung | – | – | – | – | – |
13 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

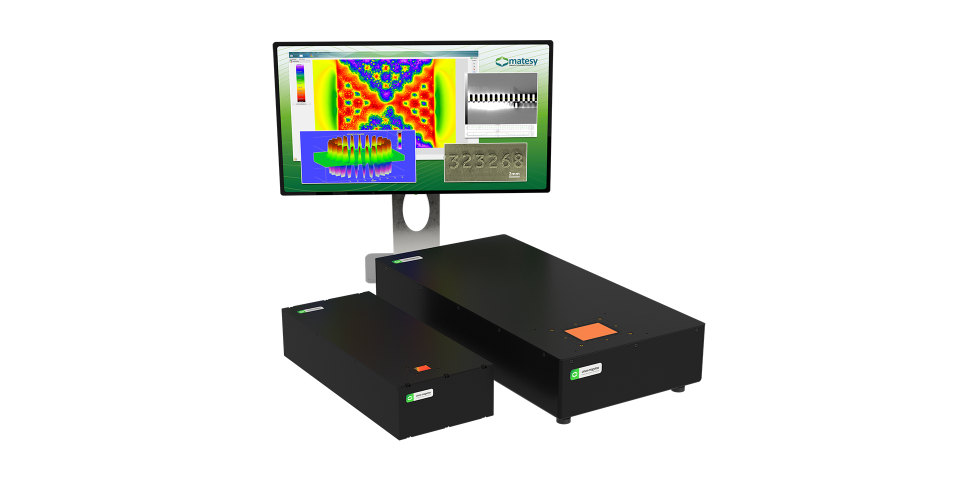

| Magnetfeldkamera (magnetooptische Visualisierung) | matesy cmos-magview | – | Sensorfläche bis 45 x 60 mm² | – | – |

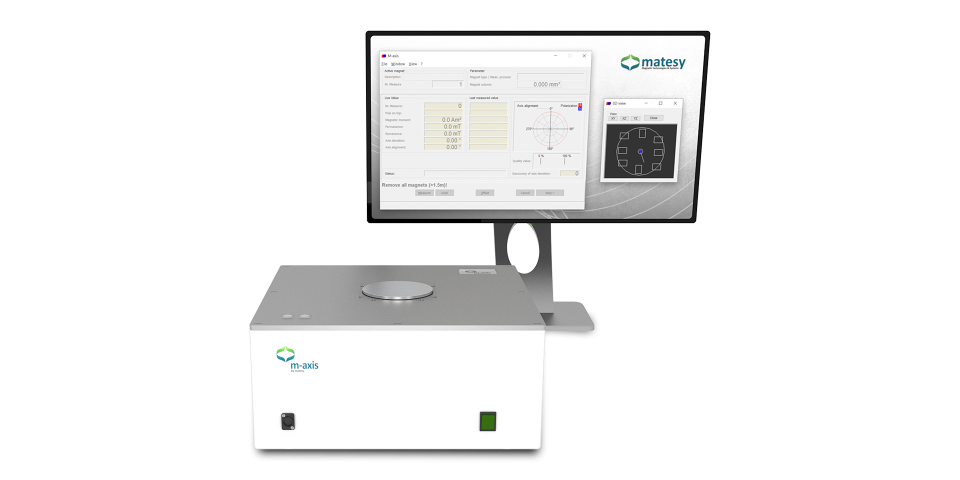

| Magnetprüfsystem für Permanentmagnete (magnetisches Moment / Magnetisierungsrichtung) | matesy m-axis (Varianten S, M, L, XL) | – | Messbereiche: S 0,01–1,00 Am²; M 0,10–3,00 Am²; L 1,00–10,00 Am²; XL 4,00–50,00 Am²; Abmessungen | – | – |

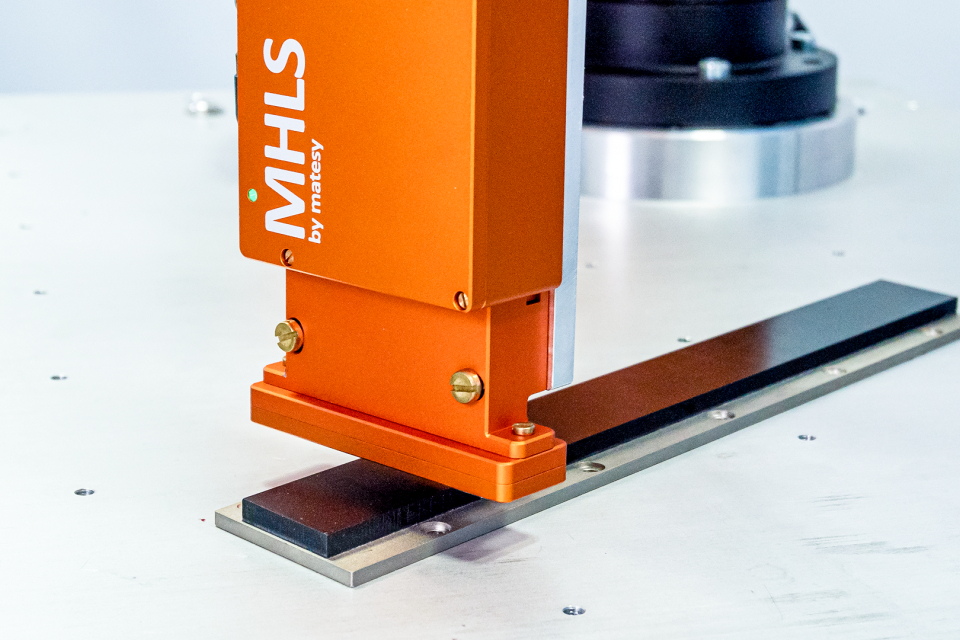

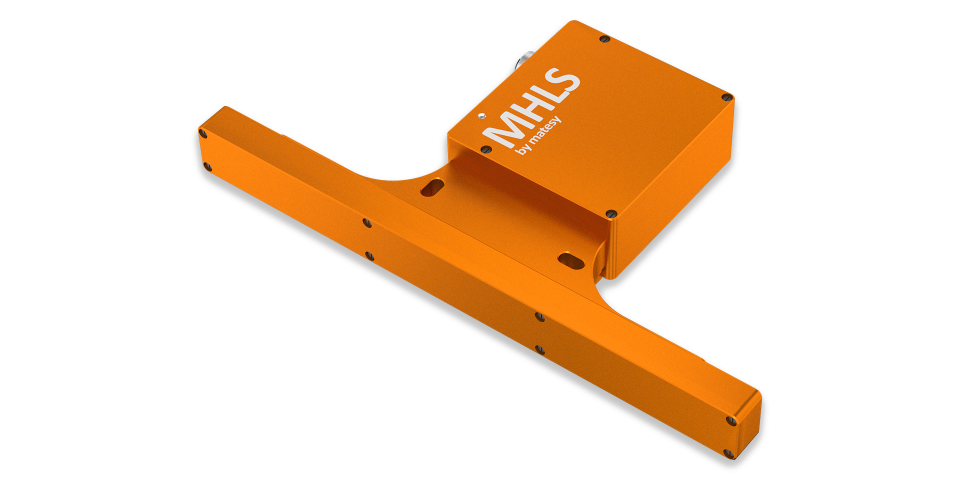

| Hall Line Sensor (großflächige Magnetcharakterisierung) | matesy MHLS – matesy Hall Line Sensor | – | – | – | – |

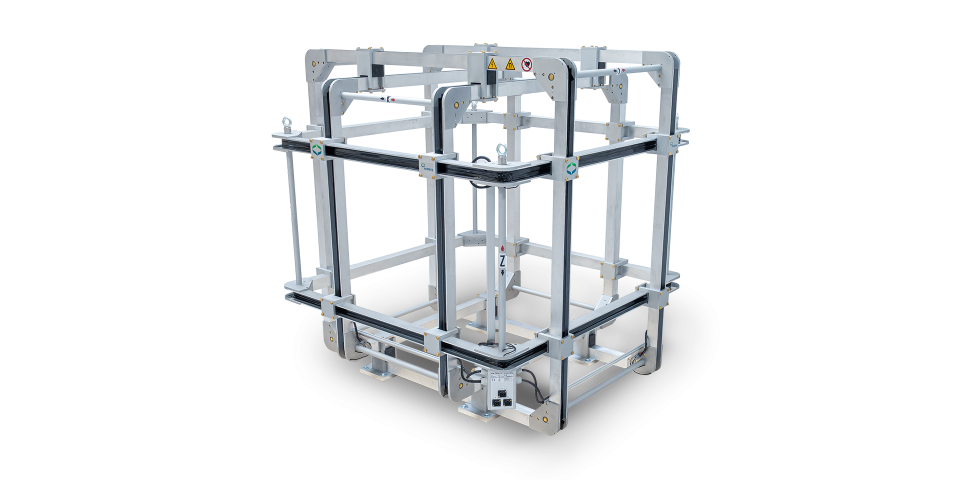

| Helmholtz-Spulen-Systeme (Magnetfelderzeugung und -kompensation, 1-, 2- und 3-achsig) | matesy | – | Kantenlänge/Durchmesser: 10 cm bis 4 m; Feldbereich ≤ 5 mT; Frequenzen 0–1000 Hz | – | – |
| Shaft Twist Tester (optische Verdrehungsprüfung) | matesy STT | – | – | – | – |

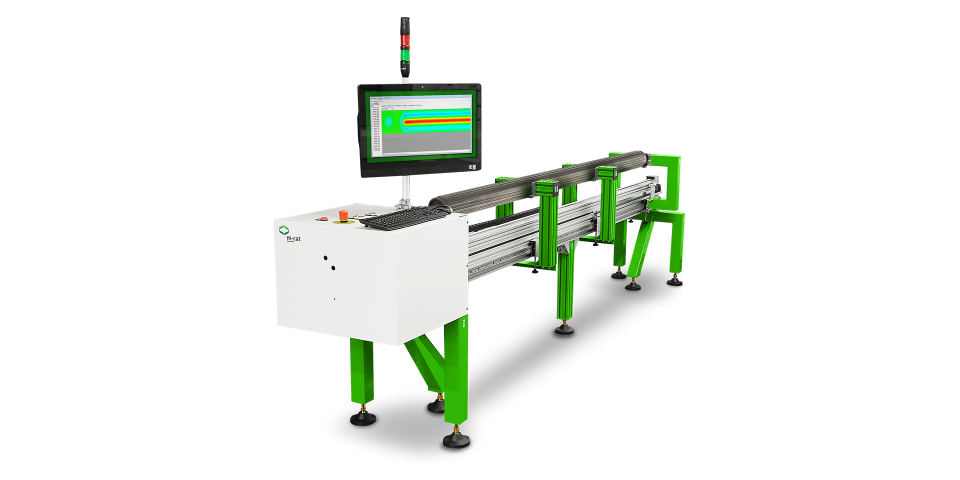

| Magnetbar-/Magnetron-Messsystem (Magnetfeldmapper) | matesy m-cat | – | Messlänge von 0,4 m bis 5,0 m | – | – |

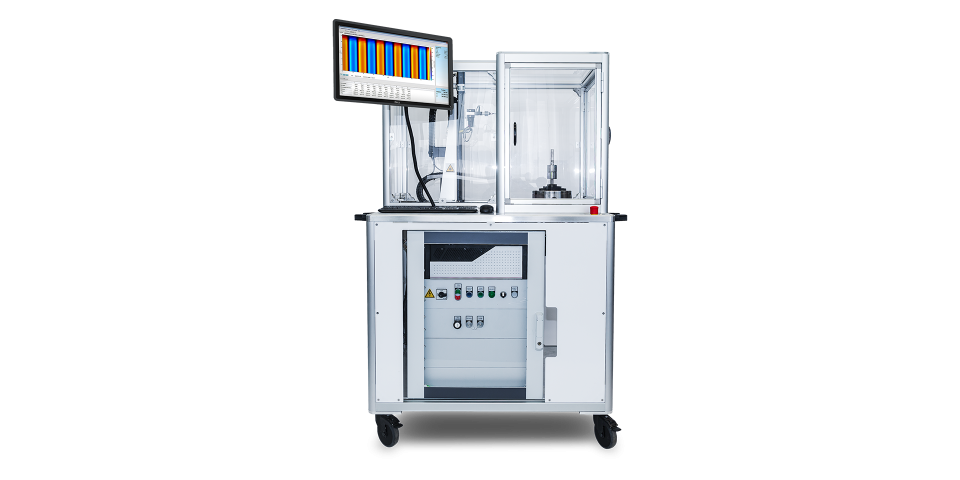

| Rotormessplatz (Qualitätskontrolle von Permanentmagnetrotoren) | matesy RMP | – | Max. Rotormesshöhe: 350 mm; Max. Rotordurchmesser: 400 mm; Messbereich ± 1,0 T | – | – |

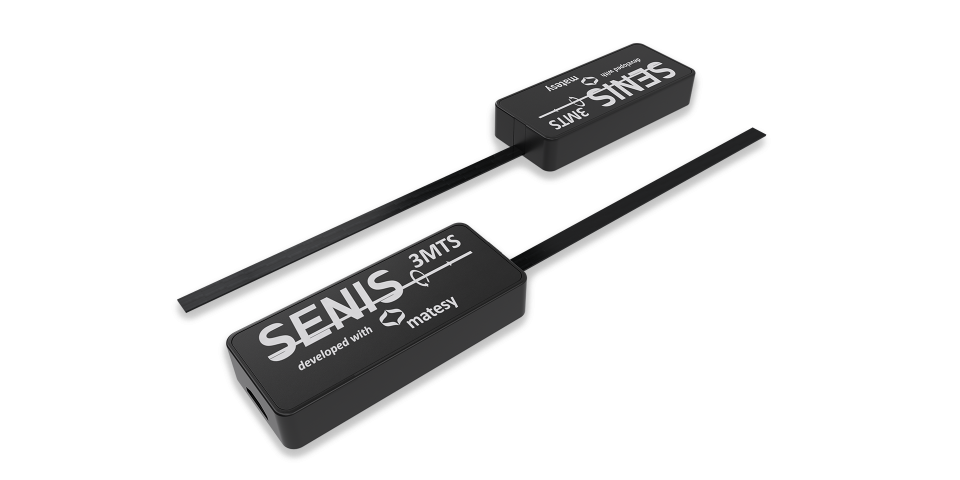

| Triple Axis Handheld Teslameter | matesy 3MTS | – | – | – | – |

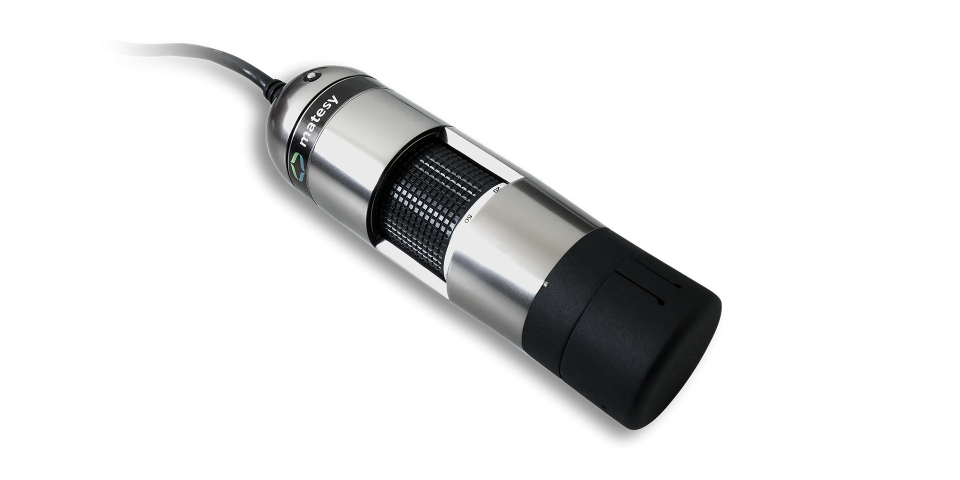

| Magnetooptisches USB-Handmikroskop | matesy mageye | – | Sensorgröße 8 x 8 mm; Bildauflösung 5 MPx | – | – |
| Mobiles Handgerät zur magnetooptischen Feldvisualisierung | matesy magview | – | Sensorgröße: 20 x 15 mm² | – | – |
| Magnetisches 3D-Ortungssystem (Marker Monitoring) | matesy magtrack | – | Sensoren: AMR (bis zu 72 Kanäle); Marker 8 mm³ bis 1.000 mm³; Genauigkeit bis 0,1 mm | – | – |

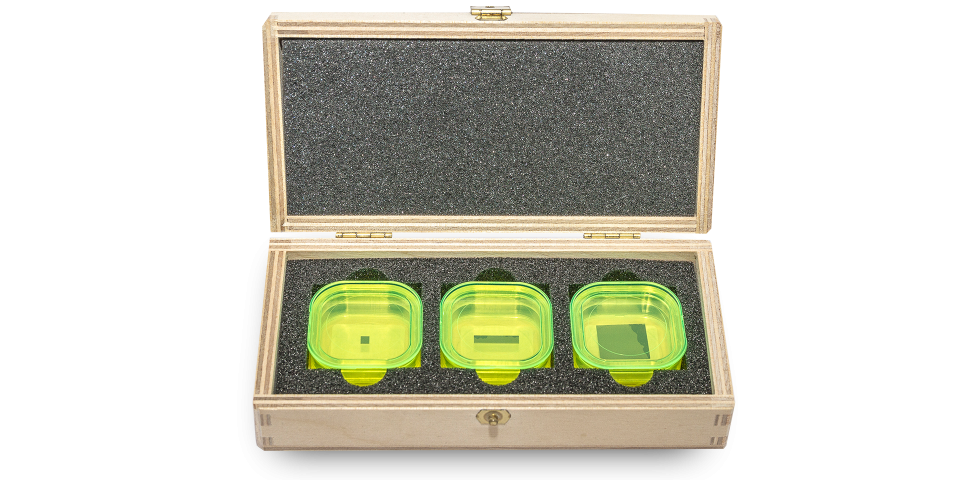

| Magnetooptische Sensoren (MO-Sensoren Typ A, B, C, D) | matesy | – | Chipgrößen: 8 x 8 mm², 15,5 x 20,5 mm², 45 x 60 mm²; Dicke 0,5 mm; optische Auflösung bis 1 μm | – | – |
| YIG-Filme (Single Crystal Yttrium Iron Garnet) | matesy YIG Films | – | – | – | – |
Zusatzleistungen
Historie
- ca. 2010
Ausgründung von matesy (magnetic technologies & systems) aus einem Forschungsinstitut
Entwicklung von Messtechnik für Magnetismus seit über anderthalb Jahrzehnten
Seit über einem Jahrzehnt Herstellung einkristalliner YIG-Kugeln für Mikrowellenanwendungen; Weltmarktführer bei einkristallinen YIG-Schichten
