CNC-Zerspanung von Klein- bis Großteilen, Sondermaschinenbau und Hochdruckpressen für Industrie und Forschung
Max Voggenreiter GmbH
95336 Mainleus (Hauptsitz)Neu auf Amplifa
Über uns
Die Max Voggenreiter GmbH ist ein 1970 in Mainleus (Oberfranken) gegründetes Maschinenbauunternehmen mit rund 35 Mitarbeitern. Das Leistungsspektrum umfasst CNC-Fertigung (Fräsen, Drehen, Schleifen, Honen, Erodieren), Sondermaschinenbau, Prüfstände, Vorrichtungen und Lehren, Werkzeug- und Metallbau sowie Montage und Reparaturen einschließlich Verzahnungstechnik und eigener Härterei. Ein Schwerpunkt sind Laborgeräte für die Hochdruckforschung, darunter die eigene mavo-press-Baureihe mit Mehrstempel-Hochdruckpressen und Druckübersetzern bis 50 MN. Gefertigt wird in Stahl, Edelstahl, Aluminium, Hartmetall und Industriekeramik; verfahren werden überwiegend Metalle von Kleinteilen bis zu Werkstücken mit 15 t Stückgewicht. Kunden kommen aus Industrie, Forschung, Filtertechnik/Prüfstandsbau und der Industriekeramik. Das Unternehmen ist in zweiter Generation geführt, europaweit tätig und wurde 2005 mit dem Bayerischen Staatspreis ausgezeichnet.
- Standort
- Mainleus
- Verfahren
- CNC-Fräsen (4-Achs-Bearbeitungszentren), CNC-Fräsen - Kleinteile (4-Achs-Bearbeitungszentren), Bearbeitungszentren (Achs-Doppeltisch), Achs-Simultanbearbeitungszentrum, Portalfräsmaschine (5-Seiten-Bearbeitung), Bohrwerk, Konventionell Drehen, Konventionell Drehen Großteile
- Werkstoffe
- Hartmetall, Siliziumkarbid, Industriekeramik, Alu-Pressteile, Edelstahl, Alu-Mehrstoffbronze, 42CrMo4, Stickstoff
- Zertifikate
- DIN EN ISO 9001:2000
- Gegründet
- 1970
- Mitarbeiter
- ca. 35
- Branchen
- Industrie, Forschung, Filtertechnik/Prüfstandsbau, Industriekeramik, Hochdruckforschung
- 01
Auftragsannahme
- 02
Konstruktion (CAD/CAM)
- 03
CNC-Fertigung (Fräsen, Drehen, Schleifen, Honen, Erodieren)
- 04
Härterei/Wärmebehandlung
- 05
Messtechnik
- 06
Montage
- 07
Auslieferung
Werkstoffe & Verfahren
42CrMo4
Vergütungsstahl für Rahmenplatten von Hochdruckpressen und gehärtete Stempel.
Edelstahl
Werkstoff für Behälter im Tiefziehwerkzeugbau und Sondermaschinenkomponenten.
Aluminium
Alu-Pressteile als Ausgangsmaterial für dreidimensional vorgeformte Beschneidewerkzeuge.
Hartmetall
Werkstoff für Stempel der Hochdruckpressen sowie Hartmetallwerkzeuge des Lieferanten Hawedia.
Alu-Mehrstoffbronze
Buchsenmaterial für die Ausbüchsen von Plungerzylindern im Großmaschinenbau.
Siliziumkarbid
Keramischer Werkstoff für Prüfstände zum Schneiden von Siliziumkarbid-Platten.
Industriekeramik
Werkstoff für Rundtaktprüfanlagen und Gießapparaturen für Strahlrohre.
Standorte

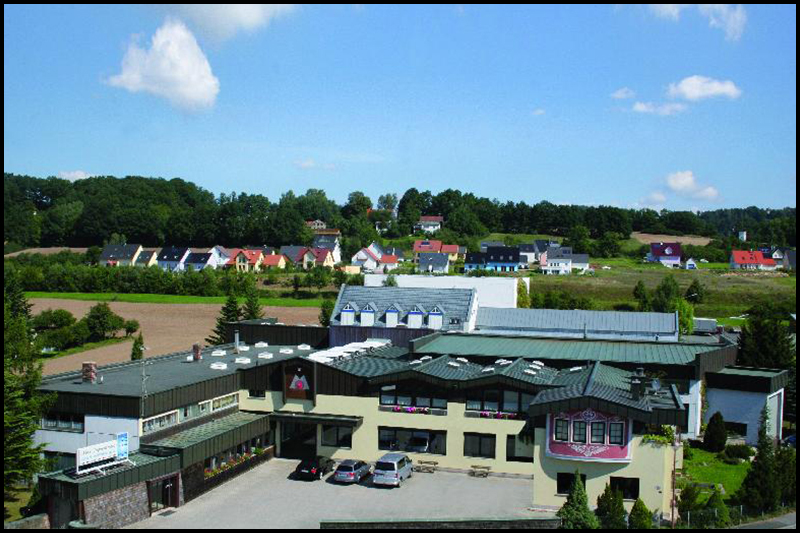

Mainleus
DEHauptsitz, Fertigung (Dreherei, Fräserei, Werkzeugbau, Metallbau, Härterei, Montagehallen, Messtechnik)
- Stückgewicht / Größe
- bis 15 t Stückgewicht
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Hartmetall, Industriekeramik
- 4-Achs-Bearbeitungszentren (2500 x 500 x 700 mm; Kleinteile 1000 x 500 x 660 mm)
- Achs-Doppeltisch-Bearbeitungszentrum (1000 x 550 x 600 mm)
- Achs-Simultanbearbeitungszentrum (4000 x 900 x 920 mm, Rundtisch Ø 830 mm, 98 Werkzeugwechselplätze)

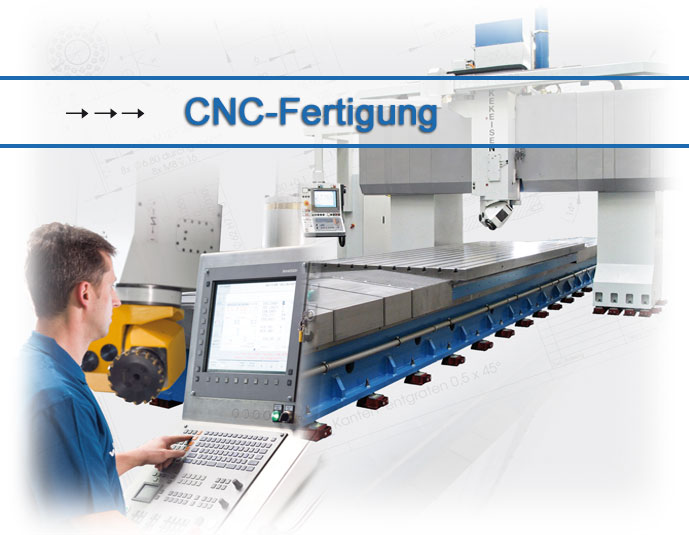

- Kekeisen Portalfräsmaschine PFW-T 5000/14 (5000 x 2700 x 1400 mm, 5-Achs-Universalkopf, bis 10 t)
- Bohrwerk (3000 x 1500 x 1500 mm)
- Konventionelle Großdrehmaschine (Ø 1600 mm über Bett, Drehlänge 4500 mm)
- CNC-Drehmaschine Großteile (Ø 1000 mm, Länge 4000 mm)
- Honmaschine (Ø 70–800 mm)
- CNC-Rundschleifmaschine (Ø 800 mm / 3000 mm)
- CNC-Flachschleifmaschine (3200 x 800 x 800 mm)
- CNC-Nut- und Profiliermaschine (bis 15000 kg)
- CNC-Erodiertechnik
- CNC-Messplatz

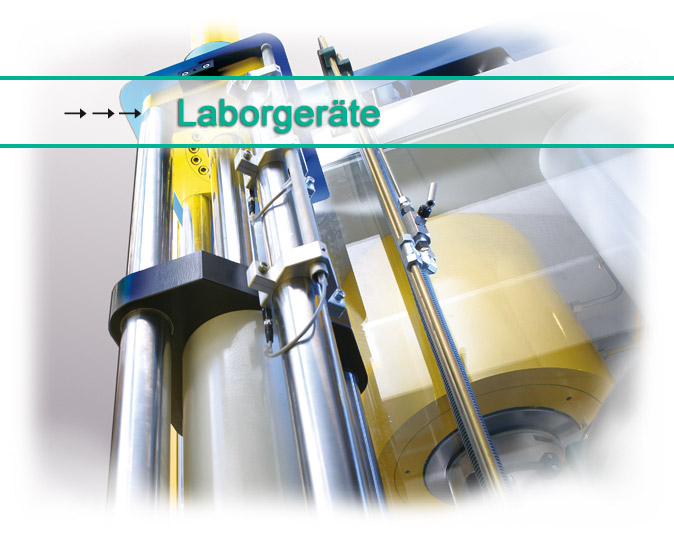

- mavo press LPQ6-2400-100 6-Stempel-Hochdruckpresse (6 x 8 MN)
- Doppel-Druckübersetzer 50 MN (700 bar)
Bauteile & Leistungen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Fräsen (4-Achs-Bearbeitungszentren)Zerspanung | – | 2500 mm × 500 mm × 700 mm | – | – | – |
| CNC-Fräsen - Kleinteile (4-Achs-Bearbeitungszentren)Zerspanung | – | 1000 mm × 500 mm × 660 mm | – | – | – |
| Bearbeitungszentren (Achs-Doppeltisch)Zerspanung | – | 1000 mm × 550 mm × 600 mm | – | – | – |
| Achs-SimultanbearbeitungszentrumZerspanung | – | 4000 mm × 900 mm × 920 mm | – | – | – |
| Portalfräsmaschine (5-Seiten-Bearbeitung)Zerspanung | – | 5000 mm × 2700 mm × 1400 mm | 10 t | – | – |
| BohrwerkZerspanung | – | 3000 mm × 1500 mm × 1500 mm | – | – | – |
| Konventionell DrehenZerspanung | – | 3500 mm × 500 mm | – | – | – |
| Konventionell Drehen GroßteileZerspanung | – | 4500 mm × 1600 mm | – | – | – |
| CNC-Drehen GroßteileZerspanung | – | 4000 mm × 1000 mm | – | – | – |
| CNC-Drehen - KleinteileZerspanung | – | 1250 mm × 400 mm | – | – | – |
| HonenZerspanung | – | 800 mm | – | – | – |
| CNC-RundschleifenZerspanung | – | 3000 mm × 800 mm | – | – | – |
| CNC-FlachschleifenZerspanung | – | 3200 mm × 800 mm × 800 mm | – | – | – |
| CNC-Nut- und ProfiliermaschineZerspanung | – | 1000 mm × 125 mm | 15000 kg | – | – |
| CNC-ErodiertechnikZerspanung | – | – | – | – | – |
| HärtereiWärmebehandlung | – | – | – | – | – |
| MetallbauMontage | – | – | – | – | – |
| MontagearbeitenMontage | – | – | – | – | – |

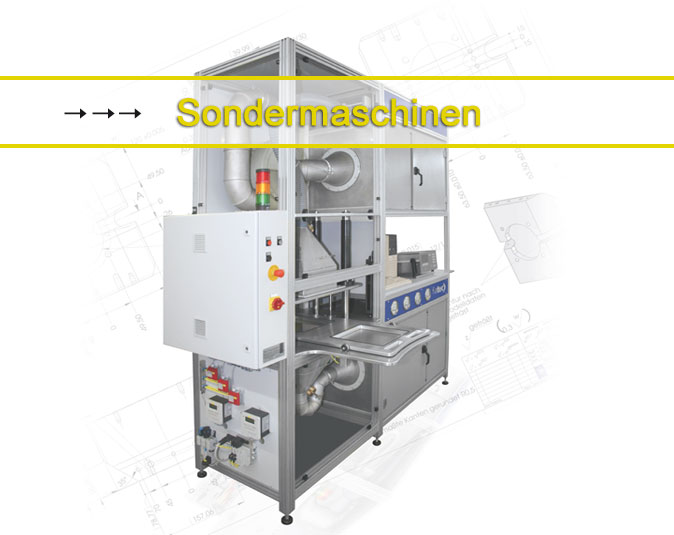

| SondermaschinenbauEngineering | – | – | – | – | – |
| Prüfstände, Vorrichtungen, LehrenPrüfung | – | – | – | – | Siliziumkarbid, Industriekeramik |
| Konstruktion und Fertigung (Werkzeugbau)Engineering | – | – | – | – | Alu-Pressteile, Edelstahl |
| Laborgeräte (Hochdruckpressen)Engineering | ±0.001 mm | – | – | – | Hartmetall |
| Doppel-Druckübersetzer 50MNEngineering | – | 4 m | 80 t | – | Alu-Mehrstoffbronze |
| Reparaturen und VerzahnungstechnikZerspanung | – | – | – | – | – |
17 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 4-Achs-Bearbeitungszentrum | – | – | 2500 x 500 x 700 mm | – | Mainleus |
| 4-Achs-Bearbeitungszentrum (Kleinteile) | – | – | 1000 x 500 x 660 mm | – | Mainleus |
| Achs-Doppeltisch-Bearbeitungszentrum | – | – | 1000 x 550 x 600 mm | – | Mainleus |
| Achs-Simultanbearbeitungszentrum | – | – | 4000 x 900 x 920 mm; Rundtisch Ø 830 mm; Schwenkkopf +/- 100°; 98 Werkzeugwechselplätze | – | Mainleus |
| Portalfräsmaschine (5-Achs-Universalkopf) | Kekeisen PFW-T 5000/14 | – | 5000 x 2700 x 1400 mm; 50 Werkzeugwechselplätze; bis 10t Stückgewicht | – | Mainleus |
| Bohrwerk | – | – | 3000 x 1500 x 1500 mm | – | Mainleus |
| Konventionelle Drehmaschine | – | – | Drehdurchmesser bis 500 mm; Drehlänge bis 3500 mm | – | Mainleus |
| Konventionelle Großdrehmaschine | – | – | Drehdurchmesser über Bett 1600 mm; Drehlänge 4500 mm; Planscheibe Ø 2500 mm | – | Mainleus |
| CNC-Drehmaschine (Großteile) | – | – | Drehdurchmesser über Bett 1000 mm; über Schlitten 800 mm; Drehlänge bis 4000 mm | – | Mainleus |
| CNC-Drehmaschine (Kleinteile) | – | – | Drehdurchmesser bis 400 mm; Drehlänge bis 1250 mm; auch bis 220 mm / 500 mm | – | Mainleus |
| Honmaschine | – | – | Ø 70 bis Ø 800 mm | – | Mainleus |
| CNC-Rundschleifmaschine | – | – | Außenrundschleifen bis Ø 800 mm und 3000 mm Länge; Innenrundschleifen bis Ø 500 mm und 600 mm | – | Mainleus |
| CNC-Flachschleifmaschine | – | – | 3200 x 800 x 800 mm; Winkelschleifkopf | – | Mainleus |
| CNC-Nut- und Profiliermaschine | – | – | Nutbreite 3-125 mm; Nutlänge bis 1000 mm; Rundtisch Ø 1290 mm; bis 15000 kg | – | Mainleus |
| mavo press LPQ6-2400-100 (6-Stempel-Hochdruckpresse) | Voggenreiter LPQ6-2400-100 | – | 6 Hydraulikzylinder je 8MN @ 630 bar; Kolbenhub 100 mm; Kolbendurchmesser 500 mm; Gesamtgewicht ca. | – | Mainleus |
| Doppel-Druckübersetzer 50MN | – | – | 700 bar; 50MN (5.000 t) Presse; Plungerzylinder Ø 900 mm; Gesamtgewicht 80 t; Bauhöhe 4 m | – | Mainleus |
| CNC-Messplatz | – | – | – | – | Mainleus |
Zusatzleistungen
Referenzkunden
Qualität
Die Max Voggenreiter GmbH ist nach DIN EN ISO 9001:2000 zertifiziert und prüft Werkstücke auf einem CNC-Messplatz mit computer-gestützten Messmitteln.
| Nachweis | Mainleus |
|---|---|
| DIN EN ISO 9001:2000 |
Historie
- 1970
Gründung der Max Voggenreiter GmbH in Mainleus durch Max Voggenreiter als Einmannbetrieb
- 2005
Verleihung des Bayerischen Staatspreises auf der 57. Internationalen Handwerksmesse München
