Lohnfertigung im CNC-Fräsen und Drehen, Blechbearbeitung, Schweißbaugruppen und hydraulische Sonderpressen.
MCTAG GmbH & Co. KG
83564 Soyen (Steinberg 1)Neu auf Amplifa
Über uns
Die MCTAG GmbH & Co. KG ist ein in Soyen (Oberbayern) ansässiger Fertigungsbetrieb für den Anlagen- und Maschinenbau mit mehr als 25 Jahren Erfahrung in der Metallver- und -bearbeitung. Das Unternehmen fertigt mechanische Bauteile und Anlagen in Lohnarbeit von kleinen bis mittleren Stückzahlen und entwickelt diese auf Basis der 3D-CAD-Software Autodesk Inventor selbst. Zur Verfügung stehen 3-, 4- und 5-Achs-Bearbeitungszentren (u. a. Kiheung KNC mit X 3300 mm), CNC-Drehmaschinen Gildemeister TWIN 65 mit Stangenförderer, Radialbohrmaschinen, NC-Hobelmaschinen sowie Tafelschere und CNC-Abkantmaschine für Feinblecharbeiten. Ergänzt wird die Wertschöpfung durch WIG-/MAG-Schweißen von Stahl, Edelstahl und Aluminium, Montage von Schweißbaugruppen, Sägen, Richten und Feinrichten von Wellen, Pressarbeiten, Klinken und Gleitschleifen. Werkstoffe sind Stahl, Edelstahl (z. B. 1.4301) und Aluminium. Neben der Lohnfertigung fertigt, montiert und testet MCTAG seit mehr als fünf Jahren hydraulische Pressen – darunter die beidseitig horizontale Richt- und Biegepresse Synchro-Twin 150-2 und die Vertikale Ständerpresse VSP 30-400 – vollständig im eigenen Werk, einschließlich Sonderausführungen nach Kundenwunsch.
- Standort
- Soyen
- Verfahren
- CNC 4-Achs-Fräsen, 5-Achs Fräsen, 3-Achs CNC-Fräsen, Manuelles Fräsen, CNC-Drehen, Manuelles Drehen, Bohren (Radialbohrmaschine), NC-Hobeln (Platten mit Maßeinteilungen), Räumen und Nuten stoßen
- Werkstoffe
- Stahl, Edelstahl, Aluminium, CNC-Fräsen 3/4/5-Achs, CNC-Drehen, CNC-Kanten und Schneiden, Schweißen, Richten/Feinrichten
- Zertifikate
- Eigenprüfung/Teststand
- Branchen
- Anlagenbau, Maschinenbau, Metallver- und -bearbeitung
- 01

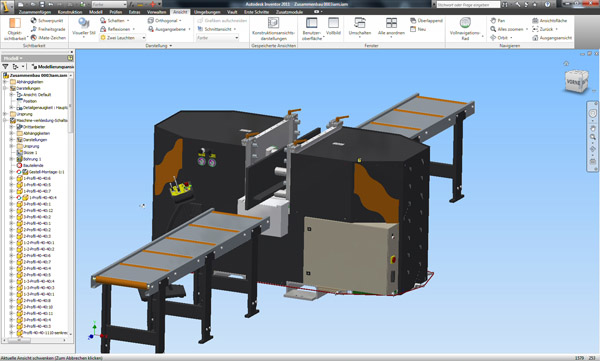

3D-CAD-Konstruktion (Autodesk Inventor)
- 02
Sägen/Zuschnitt
- 03
CNC-Fräsen
- 04
CNC-Drehen
- 05
Bohren/Hobeln/Räumen
- 06
Umformen & Richten
- 07
Schweißen (WIG/MAG)
- 08
Gleitschleifen
- 09
Montage
- 10
Prüfung/Test
Werkstoffe & Verfahren
Stahl
Grundwerkstoff für Zerspanung, Schweißen, Bleche und Schweißkonstruktionen.
Edelstahl
Wird für verstärkte Rohrschellen aus Bandmaterial und für WIG-/MAG-Schweißarbeiten verwendet.
Aluminium
Bearbeitung auf CNC-Fräszentren sowie blech- und schweißseitige Verarbeitung.
CNC-Fräsen 3/4/5-Achs
Bearbeitung bis 3300 mm X-Weg (Kiheung KNC) sowie 1500/1200/650 mm auf Spinner U-1520, MVC 1100 und Deckel FP 50 CCT.
CNC-Drehen
Zwei Gildemeister TWIN 65 mit Durchlass 65 mm, Gegenspindel, angetriebenen Werkzeugen und Stangenförderer.
CNC-Kanten und Schneiden
Tafelschere bis 3000 mm Breite/3 mm Stärke, Abkanten bis 2500 mm bei 2,5 mm Stärke.
Schweißen

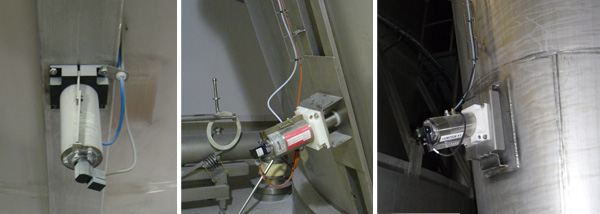

Schweißbaugruppen in Stahl, Edelstahl und Aluminium inklusive Montage.
Richten/Feinrichten
Richten allgemeiner Werkstücke sowie Feinrichten von Wellen, Presskraft bis 80 t.
Gleitschleifen
Oberflächenbehandlung zur Veredlung gefertigter Bauteile.
NC-Hobeln, Räumen, Nuten stoßen
Fertigung von Platten mit Maßeinteilungen und Nuten.
Standort
Soyen
DEHauptsitz / Fertigung
- Losgröße
- kleine bis mittlere Stückzahlen
- Werkstoffe
- Stahl, Edelstahl, Aluminium
- Kiheung KNC 4-Achs CNC-Fräse (X 3300 mm)
- Spinner U-1520 (3-Achs)

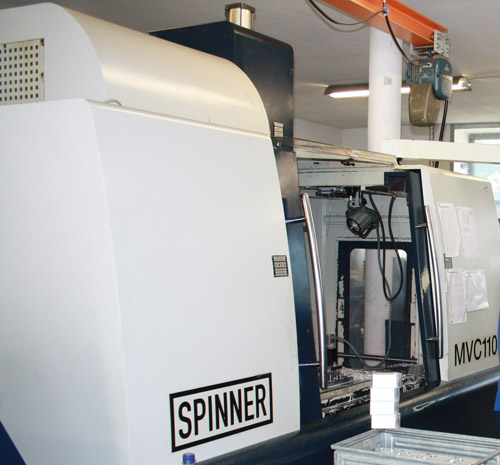

- Spinner MVC 1100 (4-Achs)

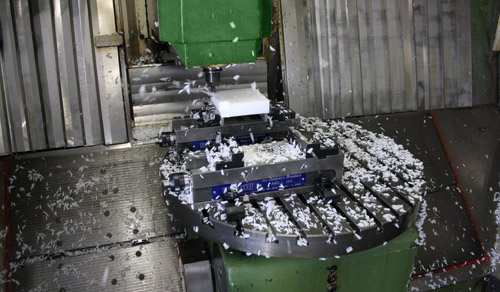

- Deckel FP 50 CCT (5-Achs)
- 2x Gildemeister TWIN 65 CNC-Drehmaschine
- Radialbohrmaschine
- NC-Hobelmaschine

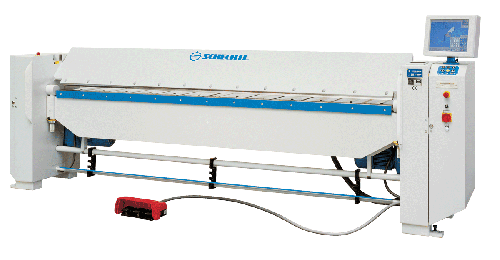

- CNC-Abkantmaschine

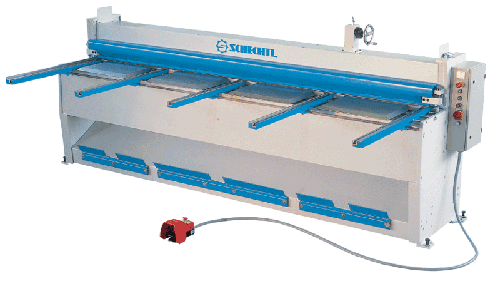

- Tafelschere bis 3000 mm
- Kaltenbach CNC-Kreissäge-Vollautomat
- Hydraulische Presse 80 t

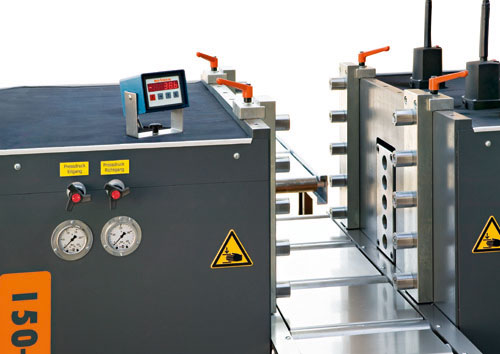

- Synchro-Twin 150-2 (Eigenfertigung)
- VSP 30-400 (Eigenfertigung)
- Gleitschleifanlage
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC 4-Achs-FräsenZerspanung | – | 1200 mm | – | kleine Stückzahlen – mittlere Stückzahlen | Stahl, Edelstahl, Aluminium |
| 5-Achs FräsenZerspanung | – | 650 mm | – | – | – |
| 3-Achs CNC-FräsenZerspanung | – | 1500 mm | – | – | – |
| Manuelles FräsenZerspanung | – | – | – | – | – |
| CNC-DrehenZerspanung | – | 65 mm Durchlass | – | – | – |
| Manuelles DrehenZerspanung | – | – | – | – | – |
| Bohren (Radialbohrmaschine)Zerspanung | – | – | – | – | – |
| NC-Hobeln (Platten mit Maßeinteilungen), Räumen und Nuten stoßenZerspanung | – | – | – | – | – |
| Zuschnitte (Schneiden)Zerspanung | – | 3000 mm × 3 mm Blechstärke | – | – | Stahl, Edelstahl, Aluminium |
| CNC-Kanten (Abkanten/Schwenkbiegen)Umformung | – | 2500 mm × 2,5 mm Blechstärke | – | – | Stahl, Edelstahl, Aluminium |
| Schweißen (WIG, MAG)Fügen | – | – | – | – | Stahl, Edelstahl, Aluminium |
| Montage von SchweißbaugruppenMontage | – | – | – | – | Stahl, Edelstahl, Aluminium |
| Richten allgemein, Feinrichten WellenUmformung | – | – | – | – | Stahl |
| Pressen, Nuten räumenUmformung | – | – | – | – | – |
| KlinkenFügen | – | – | – | – | – |
| Oberflächenbehandlung GleitschleifenOberfläche | – | – | – | – | – |
| Sägen (CNC Kreissäge-Vollautomat)Zerspanung | – | – | – | – | – |
| Konstruktion / Entwicklung (3D CAD Autodesk Inventor)Engineering | – | – | – | – | – |
| Fertigung von hydraulischen Pressen (Werkstatt- und Richtpressen, Sonderausführungen)Maschinenbau | – | – | – | – | – |
| Fertigung Rohrschellen (verstärkt, aus 1.4301 Bandmaterial)Zubehör/Anlagenbau | – | Querschnitt 25 x 3 mm | – | – | Edelstahl |
14 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Fräsmaschine 4-Achsen | Kiheung KNC | 1 | X 3300 mm, Y 1000 mm, Z 1000 mm | – | Soyen |
| CNC-Fräsmaschine | Spinner U-1520 | 1 | X 1500 mm (3-Achs) | – | Soyen |
| CNC-Fräsmaschine | Spinner MVC 1100 | 1 | X 1200 mm (4-Achs) | – | Soyen |
| Fräsmaschine | Deckel FP 50 CCT | 1 | X 650 mm (5-Achs) | – | Soyen |
| Radialbohrmaschine | – | 1 | – | – | Soyen |
| CNC-Drehmaschine | Gildemeister TWIN 65 | 2 | Durchlass 65 mm, Gegenspindel, 2x 12-fach Revolver, angetriebene Werkzeuge, 2x C-Achse, Y-Achse, | – | Soyen |
| CNC-Abkantmaschine | – | – | Stärke 2,5 mm bis 2500 mm Länge | – | Soyen |
| Tafelschere | – | – | Bleche bis 3000 mm Breite, 3 mm Stärke | – | Soyen |
| CNC-Kreissäge-Vollautomat | Kaltenbach | 1 | – | – | Soyen |
| Hydraulische Presse (Richten/Nuten räumen) | – | – | 80 Tonnen Presskraft | – | Soyen |
| Hydraulische Presse (Eigenfertigung, beidseitig horizontal richtend/biegend) | MCTAG Synchro-Twin 150-2 | – | je Seite 150 t Presskraft bei max. 225 bar, Stempelgeschwindigkeit 10 mm/s Eilgang / 2 mm/s | – | Soyen |

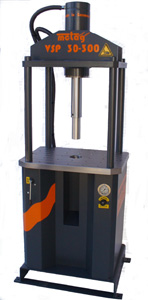

| Vertikale Ständerpresse (Eigenfertigung) | MCTAG VSP 30-400 | – | Tisch mit M12-Gewinderaster, Durchgangsöffnung für Räumnadeln | – | Soyen |
| NC-Hobelmaschine | – | – | – | – | Soyen |
| Gleitschleifanlage | – | – | – | – | Soyen |
Zusatzleistungen
Qualität
Hydraulische Pressen werden komplett im eigenen Werk gefertigt, montiert und getestet; ein Prüfstand (Teststand) dient der Endkontrolle. Hohe Qualität der Zukaufteile und exakt ausgeführte Arbeitsschritte sichern den Qualitätsstandard der Produkte.
| Nachweis | Soyen |
|---|---|
| Eigenprüfung/Teststand |
Historie
- 2014
Website-Kontaktseite datiert auf 04.08.2014; das Unternehmen nennt mehr als 25 Jahre Erfahrung in der Metallver- und -bearbeitung und fertigt hydraulische Pressen seit mehr als fünf Jahren.
