CNC-Fräs- und Drehteile inklusive Veredelung für Medizintechnik, Elektronik und Lasertechnik.
METAV Schweighausen GmbH
MiehlenNeu auf Amplifa
Über die METAV Schweighausen GmbH
Die METAV Schweighausen GmbH (nun Zechtec) fertigt CNC-, Fräs- und Drehteile sowie Baugruppen für kleine und mittlere Unternehmen. Die Kernkompetenz liegt in der Entwicklung und Produktion von Metallbauteilen – vom Prototyping über den Musterbau bis zur Serienfertigung – inklusive Konstruktionsunterstützung auf Basis von 3D-CAD/CAM. Im eigenen Maschinenpark stehen 3-, 4- und 5-Achs-Bearbeitungszentren (u. a. Hermle, Fehlmann, DMG, Mikron), eine CNC-Drehmaschine, ein Sägeautomat und ein Laser-Markiersystem; bearbeitet werden Präzisionswerkstücke in allen Materialien, darunter Kupfer und Grafit für Elektroden im Werkzeug- und Formenbau. Nachgelagerte Veredelung wie Eloxieren, Glasperlenstrahlen, Trovalisieren, Läppen, Schleifen, Beschichten und Laserbeschriftung erfolgt im eigenen Werk. Kunden stammen aus den Bereichen Medizin, Elektronik, Lasertechnik, Mechanik, Maschinenbau sowie Werkzeug- und Formenbau. Produziert wird am Standort Miehlen in Rheinland-Pfalz.
- Standort
- Miehlen
- Verfahren
- CNC-Fräsen (3-, 4- und 5-Achs-Bearbeitung von CNC-, Frästeilen), CNC-Drehen, Sägen (Sägeautomat), HSC-Bearbeitung von gehärteten Formeinsätzen (Werkzeug- und Formenbau), Eloxieren, Glasperlenstrahlen, Trovalisieren, Läppen
- Werkstoffe
- Metall (allgemein), Kupfer, Grafit, Gehärtete Stähle, Aluminium
- Zertifikate
- DIN EN ISO 9001:2015
- Branchen
- Medizin, Elektronik, Lasertechnik, Mechanik, Maschinenbau, Werkzeug- und Formenbau
- 01
CAD/CAM-Konstruktion
- 02
Sägen
- 03
CNC-Fräsen
- 04
CNC-Drehen
- 05
Oberflächenbehandlung
- 06
Laserbeschriftung
- 07
Montage
- 08
Logistik
Werkstoffe und Verfahren
Metall (allgemein)
Präzisionswerkstücke in allen Materialien, von Einzelfertigung bis Serienfertigung.
Kupfer
Werkstoff für 3D- und 5-Achs-Elektroden im Werkzeug- und Formenbau.
Grafit
Werkstoff für Elektroden der Elektrodenbearbeitung.
Gehärtete Stähle
HSC-Bearbeitung von gehärteten Formeinsätzen.
Aluminium
Werkstoff für das Eloxieren im eigenen Werk.
Standorte
Miehlen
DEProduktions- und Verwaltungsstandort
- Losgröße
- Einzelfertigung bis Serienfertigung
- Werkstoffe
- Metall, Kupfer, Grafit
- Hermle C600U (5-Achs, 600×450×450 mm)
- Fehlmann PICOMAX 60-M
- Serrtech M4 (4-Achs, 1650×600×640 mm)
- DMG 835V
- DMG DMC 650V (4-Achs)
- DMG DMC 63V
- Mikron HPM 450U (5-Achs mit Palettenhandling)
- CNC-Drehmaschine CONTUR TSL 500
- Laser-Markiersystem
- Sägeautomat
Bauteile und Leistungen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Fräsen (3-, 4- und 5-Achs-Bearbeitung von CNC-, Frästeilen)Zerspanung | – | 1650 mm (Serrtech M4 X-Achse) × 600 mm × 640 mm | – | Serienfertigung | Metall, alle Materialien (Präzisionswerkstücke in allen Materialien), Kupfer, Grafit |
| CNC-DrehenZerspanung | – | 750 mm (Max. Drehlänge) × 400 mm (Max. Drehdurchmesser) | – | Einzelfertigung – Serienfertigung | Metall |
| Sägen (Sägeautomat)Zerspanung | – | 260 mm × 260 x 180 mm (rund: 260 mm, flach: 260 | – | – | – |
| HSC-Bearbeitung von gehärteten Formeinsätzen (Werkzeug- und Formenbau)Zerspanung | – | – | – | – | gehärtete Stähle |
| EloxierenOberfläche | – | – | – | – | Aluminium |
| GlasperlenstrahlenOberfläche | – | – | – | – | Metall |
| TrovalisierenOberfläche | – | – | – | – | Metall |
| LäppenOberfläche | – | – | – | – | Metall |
| SchleifenOberfläche | – | – | – | – | Metall |
| BeschichtenOberfläche | – | – | – | – | Metall |
| Laserbeschriften / Laser-Markieren / LabelnOberfläche | – | 140 mm (max. Bearbeitungsdurchmesser) | – | – | Metall |
| CAD/CAM-Konstruktion und -Programmierung (3D-CAD/CAM)Engineering | – | – | – | – | – |
| Konstruktion / Entwicklungspartner für Metallkomponenten (Prototyping, Musterbau)Engineering | – | – | – | – | Metall |
| Montage von Bauteilen und BaugruppenMontage | – | – | – | – | – |
| Additive FertigungsverfahrenAdditiv | – | – | – | – | Metall |
| Qualitätsmanagement / Prüfung nach DIN EN ISO 9001:2015Prüfung | – | – | – | – | – |
10 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Bearbeitungszentrum (CNC-Fräsmaschine) | Hermle C600U | – | 600 x 450 x 450 mm (X/Y/Z); NC-Schwenkrundtisch Ø 280 mm; 16000 1/min, SK 40, 15 kW / 130 Nm | – | Miehlen |
| CNC-Fräsmaschine (Werkzeug- und Formenbau) | Fehlmann PICOMAX 60-M | – | 600 x 450 x 450 mm (X/Y/Z); 20000 1/min, SK 30, 8 kW | – | Miehlen |

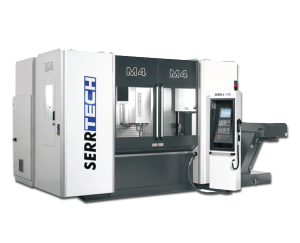

| 4-Achs-CNC-Fräsmaschine | Serrtech M4 | – | 1650 x 600 x 640 mm (X/Y/Z), 4. Achse (Schwenkbrücke); 12000 1/min, SK 40, 35 kW | – | Miehlen |
| CNC-Fräsmaschine | DMG 835V | – | 835 x 510 x 510 mm (X/Y/Z); 9000 1/min, SK 40, 13 kW | – | Miehlen |

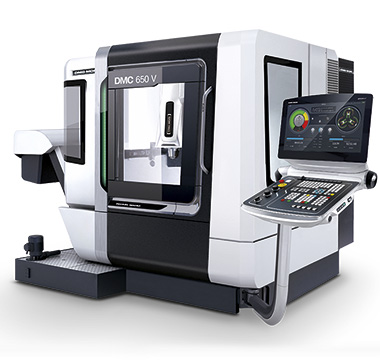

| 4-Achs-CNC-Fräsmaschine | DMG DMC 650V | – | 650 x 520 x 475 mm (X/Y/Z); 14000 min-1 / 121 Nm; 4. Achse Lehmann EA 510 | – | Miehlen |
| CNC-Fräsmaschine | DMG DMC 63V | – | 635 x 510 x 510 mm (X/Y/Z); 8000 1/min, SK 40, 13 kW | – | Miehlen |

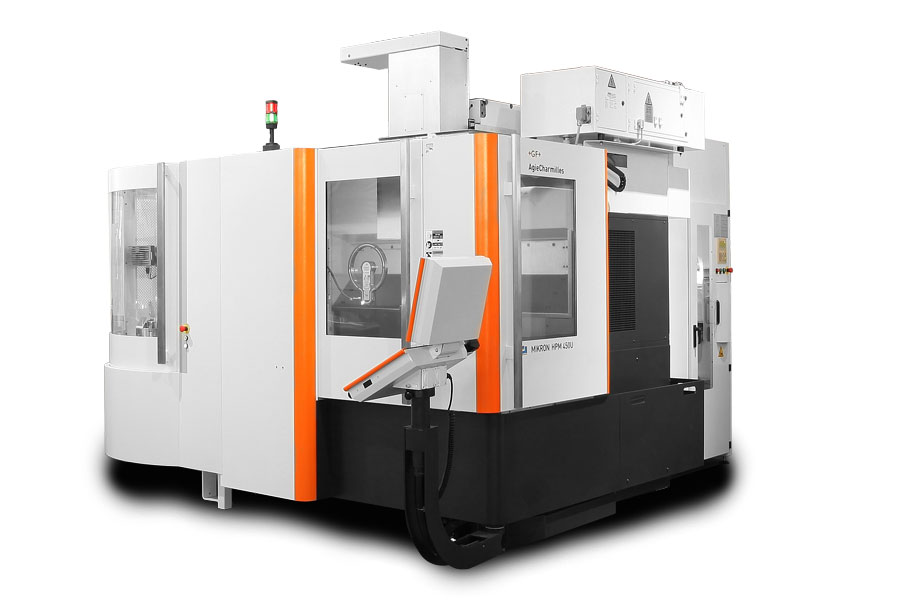

| 5-Achs-Fräsmaschine mit Palettenhandlingssystem | Mikron HPM 450U | – | 600 x 450 x 450 mm (X/Y/Z) | 2017 | Miehlen |
| CNC-Drehmaschine | CONTUR TSL 500 | – | Max. Umlaufdurchmesser 630 mm; Max. Drehdurchmesser 400 mm; Max. Drehlänge 750 mm; 4200 U/min; 22 kW | – | Miehlen |
| Laser-Markiersystem | – | – | max. Bearbeitungsdurchmesser 140 mm | – | Miehlen |
| Sägeautomat | – | – | rund: 260 mm, flach: 260 x 180 mm | – | Miehlen |
Zusatzleistungen
Qualität

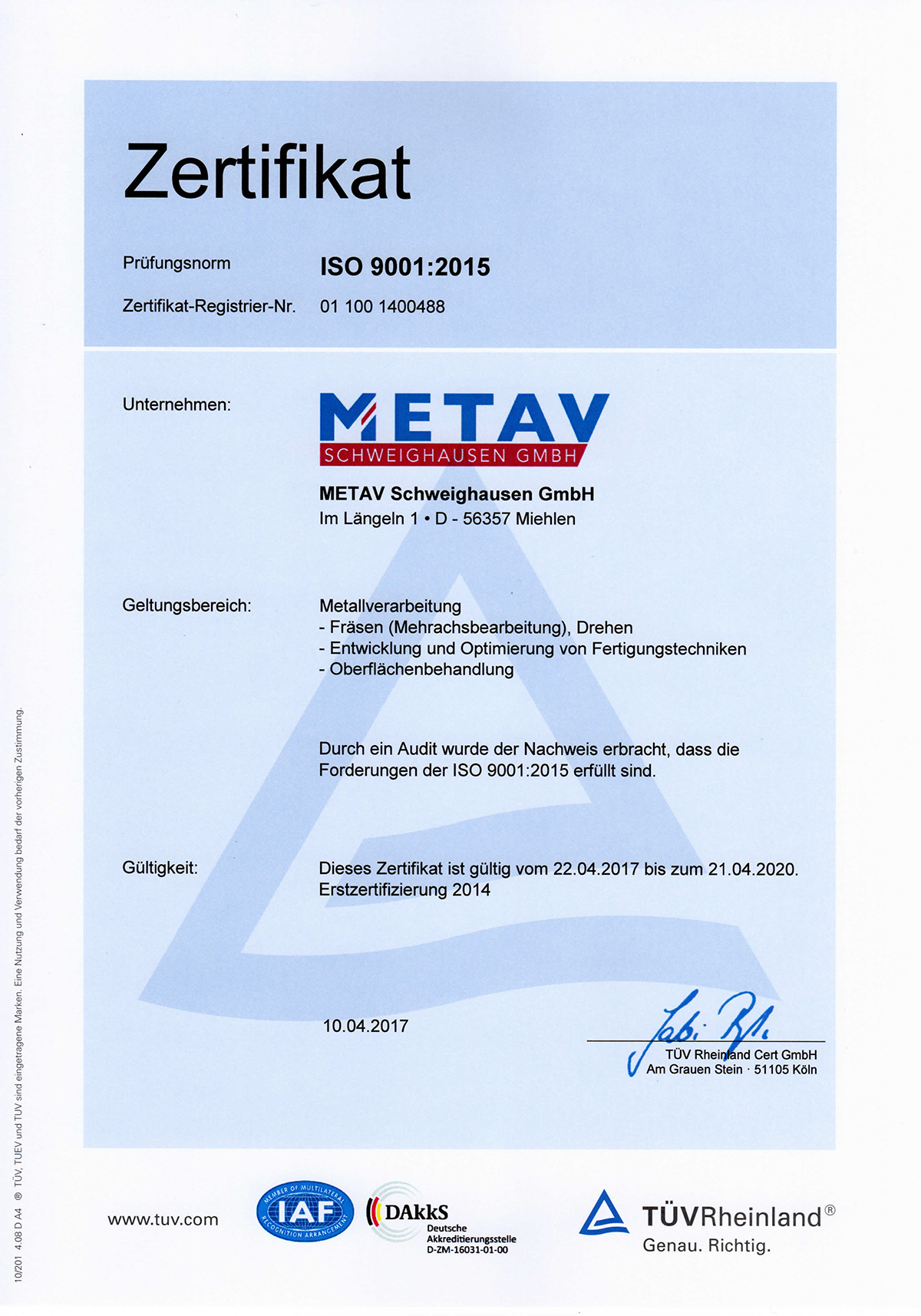

Das Qualitätsmanagementsystem basiert auf der DIN EN ISO 9001:2015 und ist durch ein TÜV-Zertifikat belegt. Die Norm soll laut Unternehmensangabe fortlaufend verbessert und weiterentwickelt werden.
| Nachweis | Miehlen |
|---|---|
| DIN EN ISO 9001:2015 |
Historie
- 2017
Anschaffung einer 5-Achs-Fräsmaschine Mikron HPM 450u mit Palettenhandlingssystem zur wirtschaftlichen Fertigung größerer Serien.
Umbenennung zu Zechtec; neue Kontaktadresse info@zechtec.de, neue Website in Erstellung.
