Präzisionstechnik auf Basis angewandter Optik: Lithographie-, Messtechnik- und Metal-3D-Druck-Systeme für Industrie und Medizin
Nikon Corporation
Tokio (Shinagawa-ku), JapanNeu auf Amplifa
Über Nikon

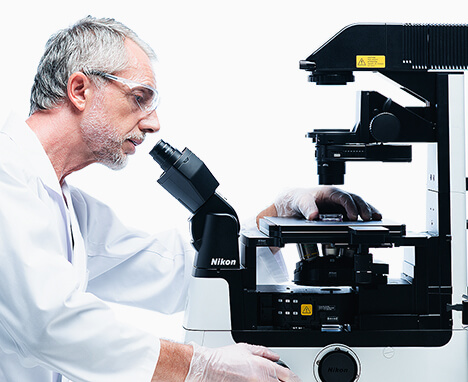

Nikon Corporation ist ein japanisches Technologieunternehmen mit Sitz in Tokio, das Produkte und Dienstleistungen auf Basis der Kernkompetenzen Angewandte Optik und Präzisionstechnik entwickelt und fertigt. Im industriellen Bereich umfasst das Portfolio Lithographie-Systeme für Halbleiter- und FPD-Fertigung (u. a. NSR-Stepper, FX-Serie, DSP-110 mit 1,5 µm Auflösung), industrielle Messtechnik (X-Ray/CT, Laser-Radar, Video-Messsysteme NEXIV), Metal-Additive Fertigung mit der Lasermeister-Serie (L-PBF und DED), präzise spanende Bearbeitung sowie Laserbearbeitung (Riblet-Processing). Weitere Geschäftsfelder sind optische Komponenten, Robot Vision, Encoders, Vermessungsinstrumente (Nikon-Trimble) sowie Biowissenschaften inklusive contract cell development (Nikon CeLL innovation). Nikon fertigt Metallbauteile additiv und zerspanend und liefert Lösungen für Halbleiter, Elektronik, Medizin, Luft- und Raumfahrt sowie Robotik. Das Unternehmen ist als Kabushiki Kaisha an der Tokyo Stock Exchange gelistet und bedient über ein globales Netzwerk aus Tochtergesellschaften und Vertriebspartnern Märkte weltweit.
- Standort
- 140-8601 Tokio, Shinagawa-ku
- Verfahren
- Metal AM 3D Printing (L-PBF / Laser Powder Bed Fusion), Metal AM 3D Printing (DED / Directed Energy Deposition), Precision Subtractive Processing, Material Processing Solutions (Laser Processing, Riblet Processing), Laser Ablation Processing, Aspherical Processing (Asphärische Fertigung), Precision Glass Mold (Präzisions-Glasformung), Anti-Reflective Coatings (Entspiegelungsbeschichtung)
- Werkstoffe
- Fluorite, Extra-low Dispersion Glass, Resin (Phase Fresnel Lenses), Metall (Metal 3D Printing), Glas (Präzisions-Glasformung)
- Branchen
- Halbleiterfertigung, FPD-Elektronik, Industrielle Messtechnik, Medizin/Gesundheitswesen, Luft- und Raumfahrt, Robotik
- 01
Material Processing Solutions (Metal 3D-Druck, Zerspanung, Laserbearbeitung)
- 02
Montage und Systemintegration optischer/präzisionstechnischer Systeme
- 03
Prüfung und Messtechnik (Wavefront, X-Ray/CT, Laser-Radar)
- 04
Vertrieb über globales Tochtergesellschaftsnetzwerk
Werkstoffe und Verfahren
Metall (Metal 3D Printing)
Einsatz in der additiven Fertigung von Metallbauteilen mit L-PBF- und DED-Verfahren.
Fluorite
Optisches Material für hochkorrigierende Linsensysteme.
Extra-low Dispersion Glass
Glas mit geringer Dispersion zur Farbfehlerkorrektur in Objektiven.
Resin (Phase Fresnel Lenses)
Kunstharz für kompakte Phase-Fresnel-Linsen.
Glas (Präzisions-Glasformung)
Asphärische Verarbeitung und Präzisions-Glasformung für optische Komponenten.
Standorte
Tokio (Shinagawa-ku)
JPHauptsitz
Produkte und Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Metal AM 3D Printing (L-PBF / Laser Powder Bed Fusion)Additiv | – | – | – | – | Metall |
| Metal AM 3D Printing (DED / Directed Energy Deposition)Additiv | – | – | – | – | Metall |
| Precision Subtractive ProcessingZerspanung | – | – | – | – | – |
| Material Processing Solutions (Laser Processing, Riblet Processing)Oberfläche | – | – | – | – | – |
| Laser Ablation ProcessingOberfläche | – | – | – | – | – |
| Aspherical Processing (Asphärische Fertigung)Zerspanung | – | – | – | – | Glas |
| Precision Glass Mold (Präzisions-Glasformung)Umformung | – | – | – | – | Glas, Fluorite, Extra-low Dispersion Glass |
| Anti-Reflective Coatings (Entspiegelungsbeschichtung)Oberfläche | – | – | – | – | – |
| Optical System Adjustment & Visual InspectionPrüfung | – | – | – | – | – |
| Wavefront Aberration Measurement / Optical Component Shape Measurement / High Precision PositionPrüfung | – | – | – | – | – |
| X-Ray and CT Systems (Industrial Metrology)Prüfung | – | – | – | – | – |
| Laser Radar Measuring SystemsPrüfung | – | – | – | – | – |
| Video Measuring Systems / Optical Manual Measuring (NEXIV)Prüfung | – | – | – | – | – |
| FPD Lithography SystemsAdditiv | – | – | – | – | – |
| Semiconductor Lithography (Stepper/Scanner)Additiv | – | – | – | – | – |
| Digital Lithography System DSP-110 (1.5 µm Resolution)Additiv | 1.5 µm | – | – | – | – |
| Contract Cell Development and ManufacturingSonstiges | – | – | – | – | – |
| Resin for Phase Fresnel Lenses (Kunststoffharz-Verarbeitung)Kunststoff | – | – | – | – | Resin (Harz für Phase Fresnel Linsen) |
13 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Metal AM 3D Printer (L-PBF) | Nikon Lasermeister Series (z. B. Lasermeister 1000S, 100A) | – | – | – | – |
| Metal AM 3D Printer (DED) | Nikon | – | – | – | – |
| Digital Lithography System | Nikon DSP-110 / DSP-100 | – | 1.5 µm Resolution (DSP-110) | – | – |
| ArF Scanner (Semiconductor Lithography) | Nikon NSR-S333F | – | – | – | – |
| i-line Stepper (5x Reduction) | Nikon NSR-2205iL1 | – | – | – | – |
| FPD Lithography System (UV-LED Light Source) | Nikon FX-88SL / FX-88SLD | – | – | – | – |
| Alignment Station | Nikon Litho Booster 1000 | – | – | – | – |
| Video Measuring Machine | Nikon NEXIV VMF-K Series | – | – | – | – |
| Laser Radar Measuring System | Nikon APDIS MV5X | – | – | – | – |
| MEMS Stepper & Both Side Measurement System | Nikon Precision | – | – | – | – |
| Roll-to-Roll Maskless Lithography System | Nikon | – | – | – | S3S LAB |

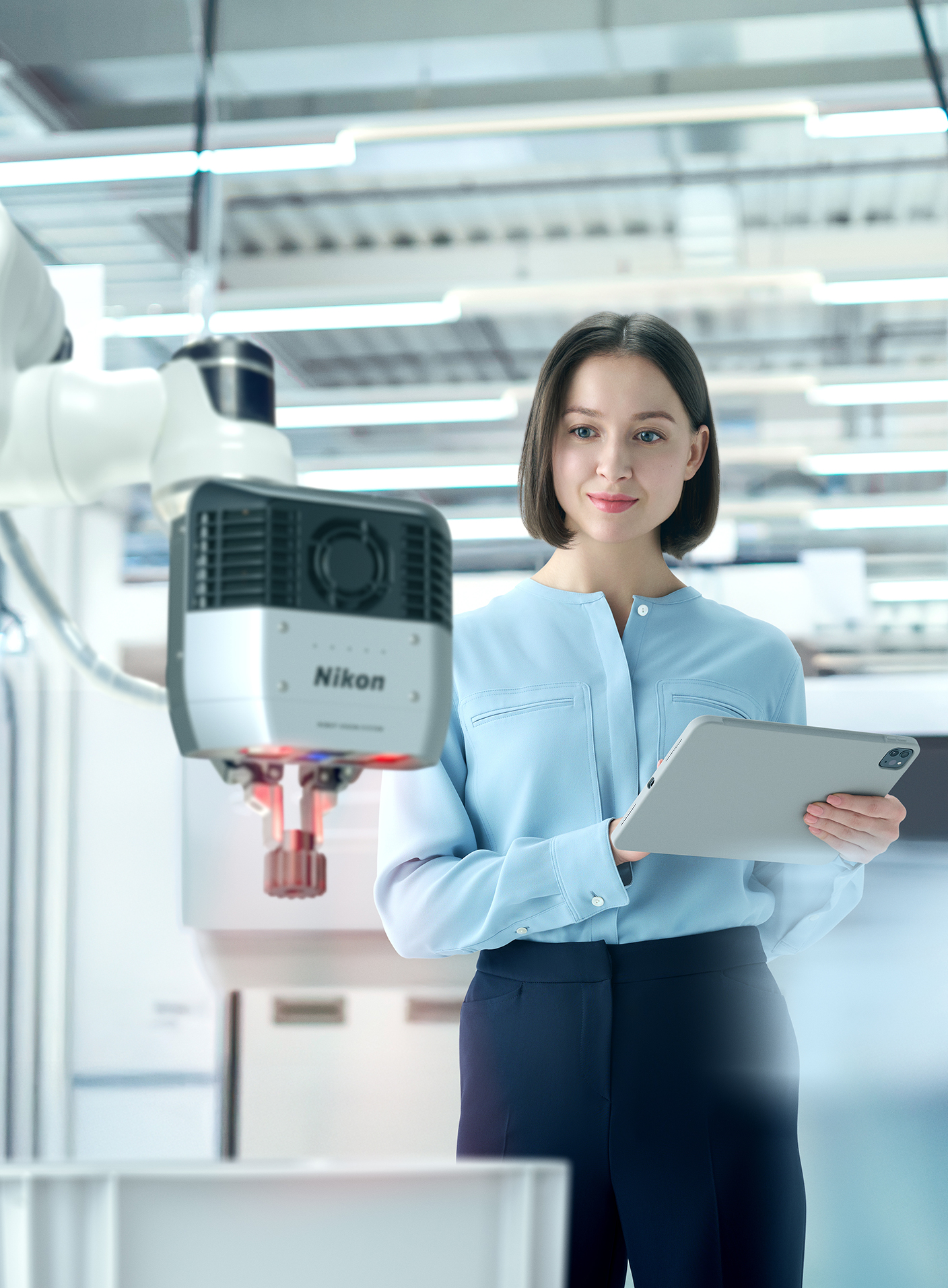

| Robot Vision System (3D Vision Tracking) | Nikon | – | – | – | – |
| X-Ray / CT Inspection System | Nikon | – | – | – | – |
Zusatzleistungen
Referenzkunden
Historie
- 2025
Nikon Gruppe tritt JaCER (Business & Human Rights) als Vollmitglied bei; Start der S3S LAB Ko-Kreationsplattform mit Roll-to-Roll-Maskless-Lithographie.
- 2026
Yasuhiro Ohmura übernimmt im April das Amt des Representative Director, President und CEO; neues Mittelfrist-Management-Plan FY2026-2030 formuliert. Im Oktober Reorganization of Corporate Structure; Markteinführung des Digital Lithography Systems DSP-110 mit 1,5 µm Auflösung.
