Lohnfertigung für CNC-Drehen, 5-Achs-Fräsen, Schleifen und Montage von Präzisionsteilen nach Zeichnung.
Officine Di Giacopo SA
Riazzino (Kanton Tessin) · Via alla Bolla 4Neu auf Amplifa
Über Officine Di Giacopo SA
Officine Di Giacopo SA ist ein Lohnfertiger für Präzisionsmechanik in Riazzino im Kanton Tessin. Das 1986 in Quartino gegründete, familiengeführte Unternehmen fertigt nach Zeichnung oder Muster, vom Prototyp bis zur Grossserie. Die Wertschöpfung umfasst Sägen, CNC-Drehen bis Ø600 mm und 1300 mm Länge, 5-Achs-Fräsen mit 3000 mm X-Verfahrweg, Flachschleifen, Honen und Kalibrieren von Bohrungen Ø4–500 mm, Sandstrahlen, Lackieren sowie Montage von Baugruppen mit definierten Passungen. Verarbeitet werden Edelstahl (1.4301), C45E+N, legierte Stähle, P355NL2, Guss (GJS-400-15), Messing und Aluminium; Wärme- und Oberflächenbehandlungen erfolgen über ein etabliertes Partnernetzwerk. Das Unternehmen ist nach ISO 9001:2015 zertifiziert und mit EN 15085-2 CL1 sowie IRIS für den europäischen Bahnsektor qualifiziert. Kunden stammen aus der Schienenfahrzeugindustrie, der Lebensmittelbranche sowie dem Maschinen- und Anlagenbau. Zwölf Mitarbeitende fertigen mit 100 % Rückverfolgbarkeit über das ERP-System und CAD/CAM-Unterstützung.
- Standort
- Riazzino
- Verfahren
- CNC-Drehen, Fräsdrehen, 5-Achs-Fräsen, Flachschleifen, Honen/Kalibrieren (Bohrungen Ø4–500), Sägen (Bandsäge), Sandstrahlen, Lackieren (im Haus oder mit Partner)
- Werkstoffe
- Edelstahl 1.4301, Acciaio inox (Edelstahl), C45E+N, GJS-400-15, Messing, P355NL2, Aluminium, legierte Stähle
- Zertifikate
- ISO 9001:2015, EN 15085-2 CL1 (Tätigkeitsbereich S), IRIS Certification (Rolling Stock & Infrastructure, Components), ISO 9001, EN 15085-2 CL1, IRIS (Rolling Stock)
- Gegründet
- 1986
- Mitarbeiter
- 12
- Branchen
- Eisenbahnbereich (Rolling Stock), Lebensmittelindustrie, Maschinen- und Anlagenbau
- 01
Sägen des Rohmaterials
- 02
CNC-Drehen
- 03
5-Achs-Fräsen / Fräsdrehen
- 04
Flachschleifen
- 05
Honen und Kalibrieren
- 06
Sandstrahlen
- 07
Lackieren
- 08
Wärme-/Oberflächenbehandlung (Partner)
- 09
Dimensionelle Prüfung
- 10
Montage
Werkstoffe und Verfahren
Edelstahl 1.4301
Wird vor allem für Komponenten der Lebensmittelindustrie mit hygienischen Anforderungen eingesetzt.
Stahl C45E+N
Zerspanungsstahl für gedrehte und geschliffene Bauteile, auch im gehärteten Zustand.
Stahl P355NL2
Werkstoff für gefräste Bauteile im 5-Achs-Bereich, etwa im Maschinenbau.
Gusseisen EN-GJS-400-15
Gusswerkstoff für Dreh- und Frästeile mit guten Zerspanungseigenschaften.
Messing
Wird beim CNC-Drehen für kleine, präzise Komponenten eingesetzt.
Aluminium
Werkstoff für 5-Achs-Frästeile mit komplexen Geometrien.
Legierte Stähle
Einsatz im Fräs- und Schleifbereich, u. a. Wälzlagerstähle.
Wälzlagerstähle
Für gehärtete, geschliffene und honende Passungsteile.
Standorte

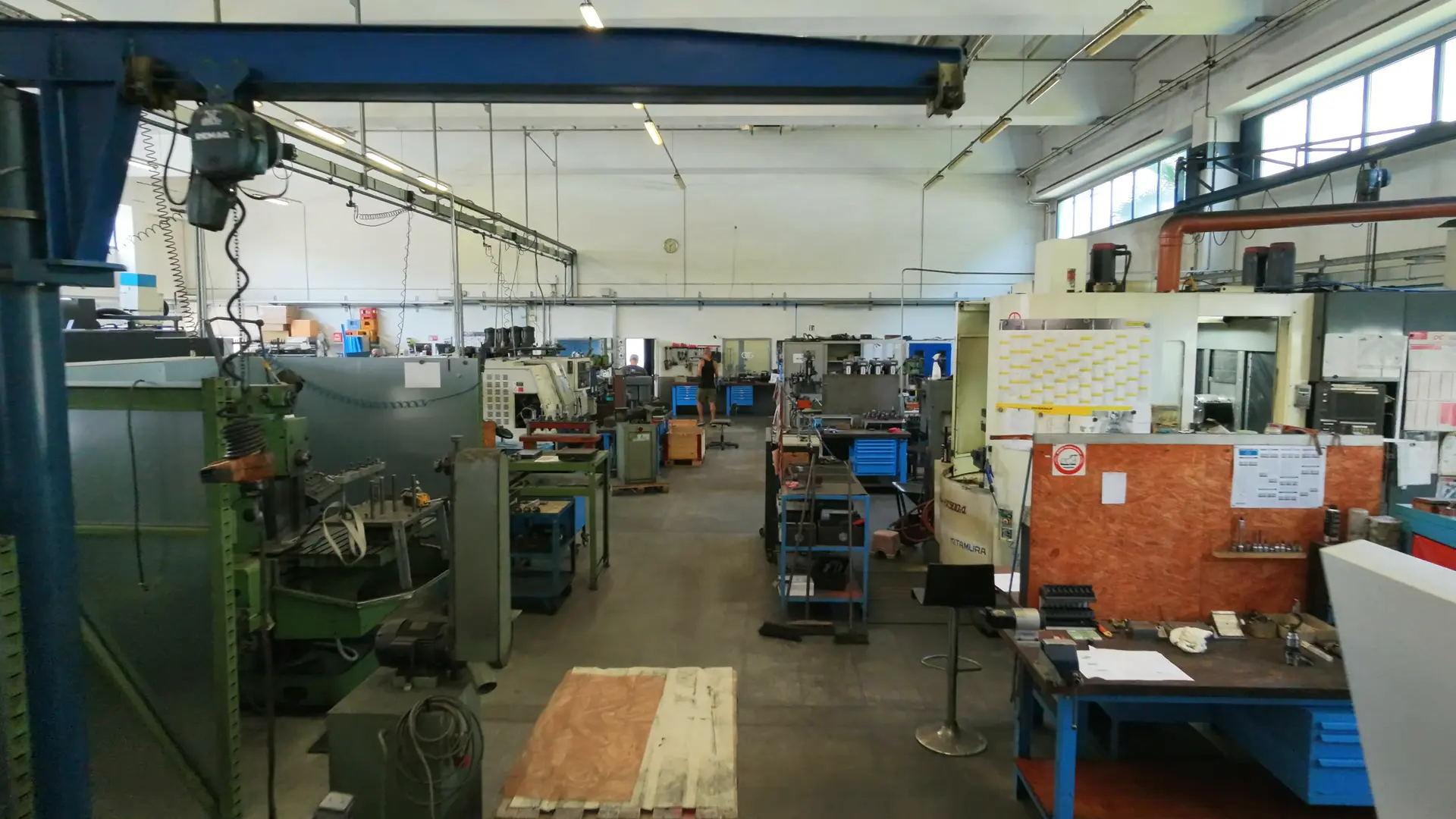

Riazzino
CHProduktionsstandort und Hauptsitz
- Losgröße
- Prototyp bis Grossserie
- Werkstoffe
- Edelstahl 1.4301, C45E+N, P355NL2, GJS-400-15, Messing, Aluminium
- Doosan VCF 850LSR II (5-Achs, X 3000 mm, Rundtisch Ø800)
- Hermle C 42 U MT
- Kitamura HX500JA
- Doosan Puma 200 MC / 230 MC / 3100 M / 3100 LY
- Doosan DNM 6700 / Mynx 750
- ELB SV5 Flachschleifmaschine
- Sunnen- und LAY-500-Kalibrier-/Honmaschinen
- KASTO VERTO A2 Bandsäge
- TESA Micro-Hite 3D-Messgerät
- Zoller Smile 400P

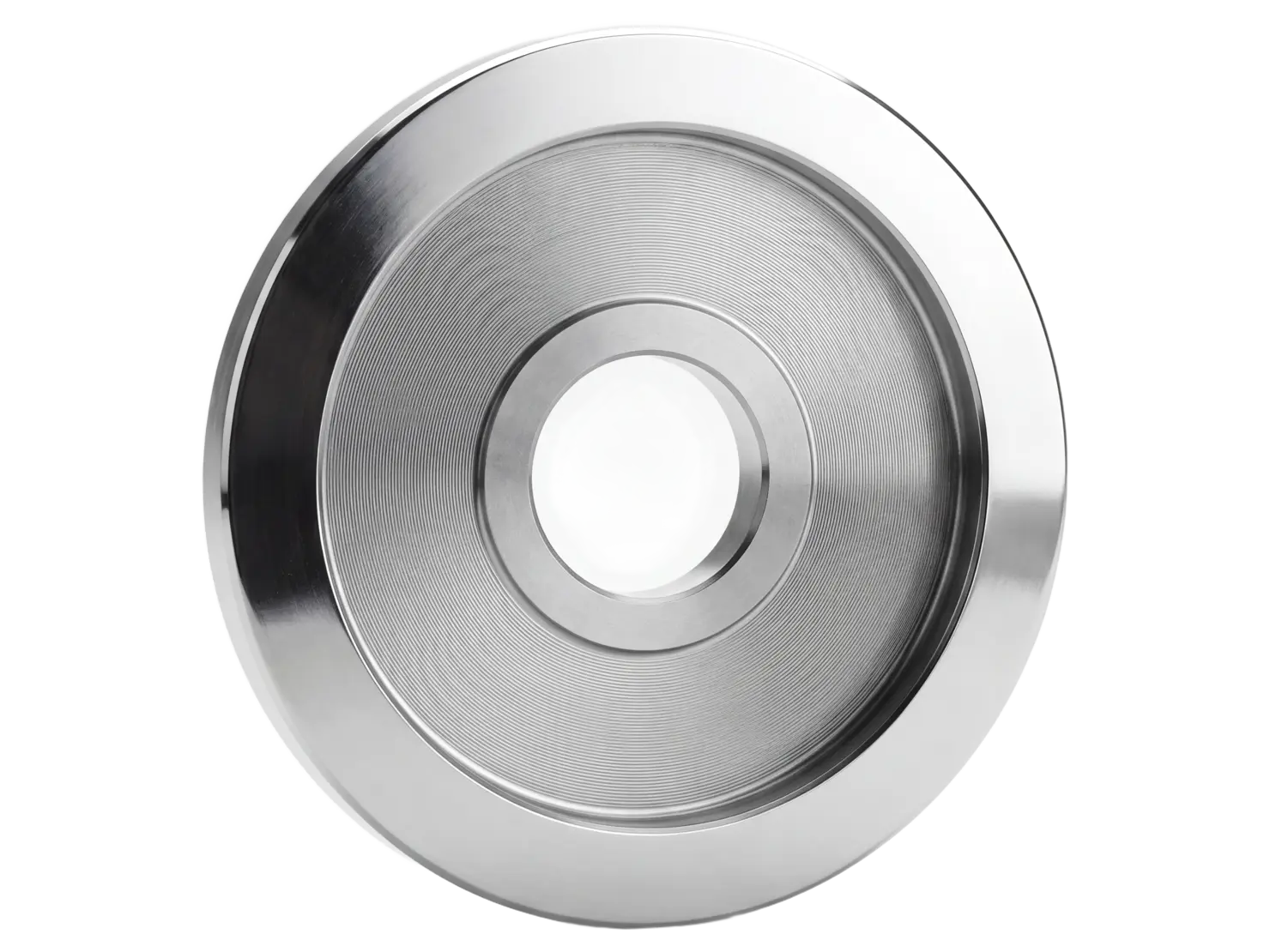

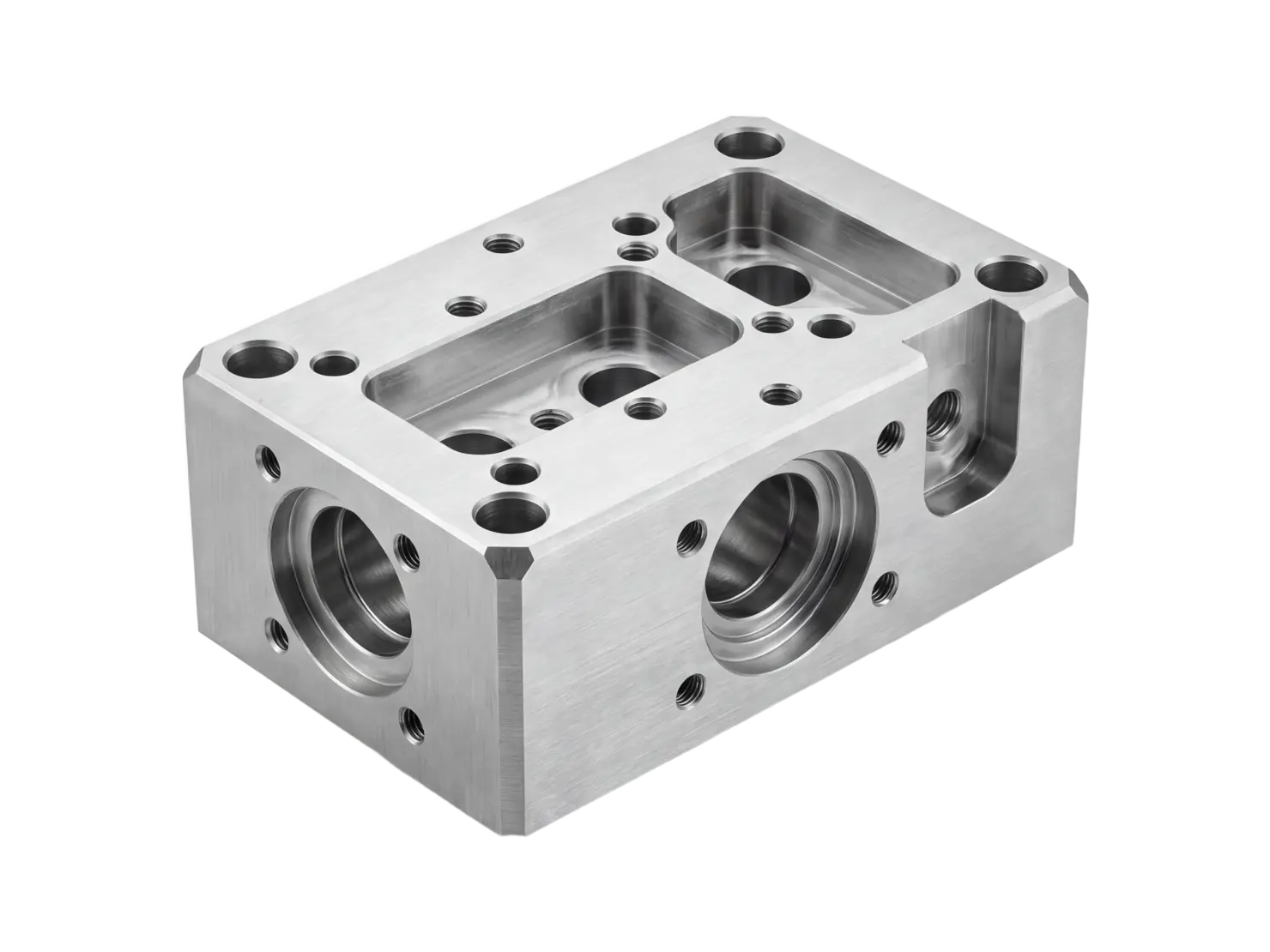

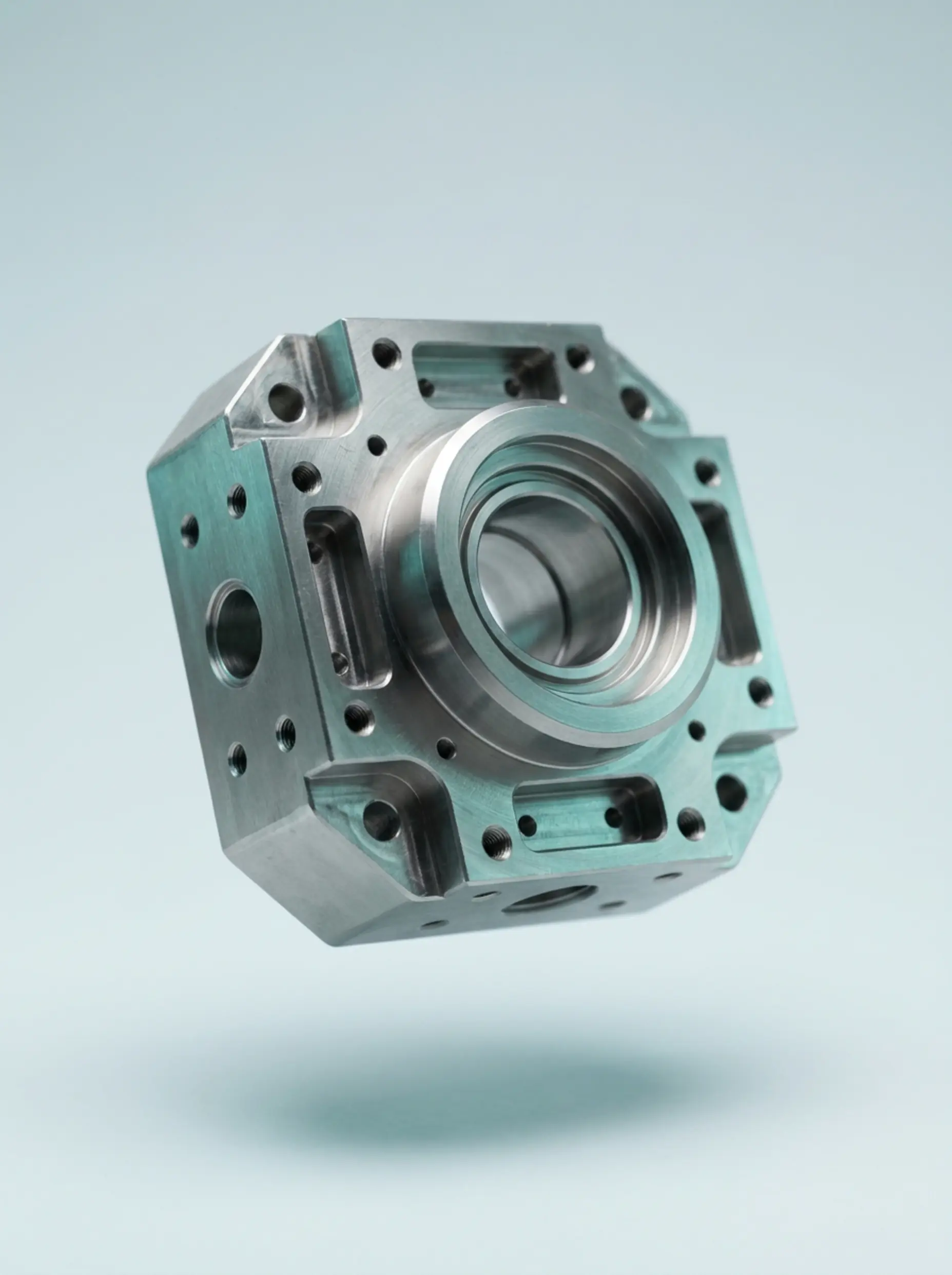

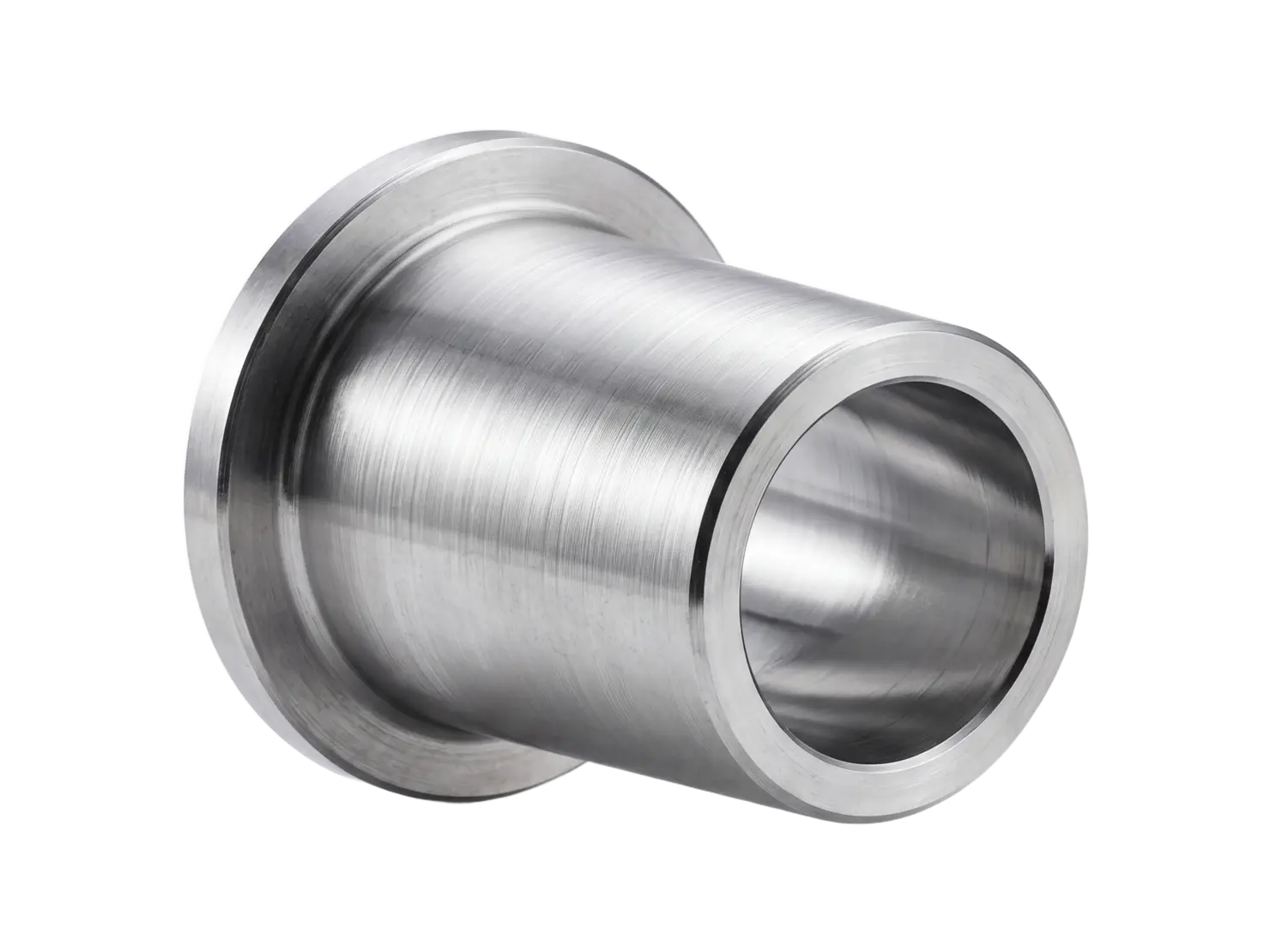

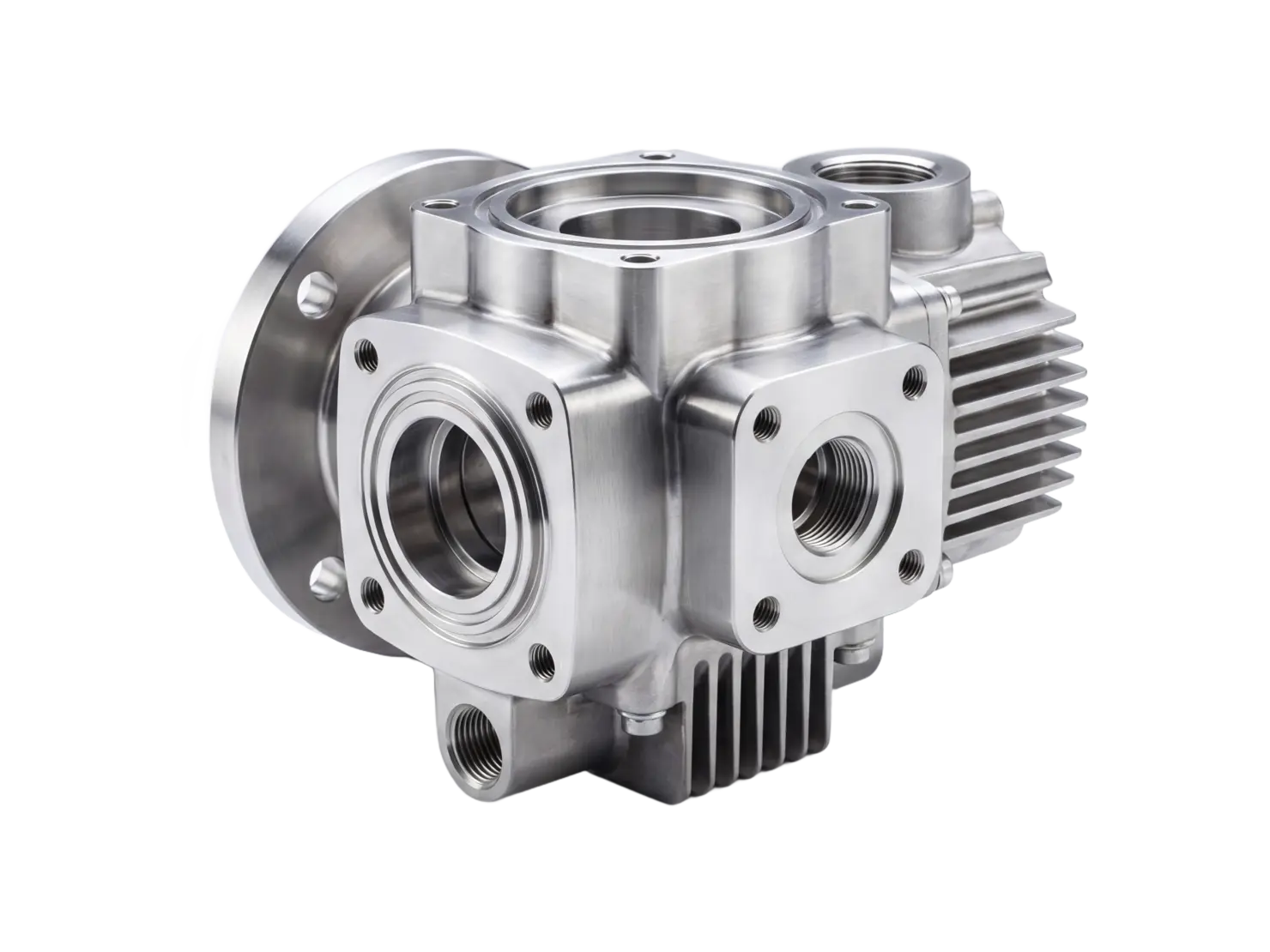

Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-DrehenZerspanung | ±0,01 mm | 1300 mm | – | Einzelteil/Prototyp – Grossserie | Edelstahl 1.4301, C45E+N, EN-GJS-400-15 (GJS-400-15), Messing |
| FräsdrehenZerspanung | – | Ø 600 mm | – | – | – |
| 5-Achs-FräsenZerspanung | ±0,01 mm · Ra 0,4 | 3000 mm (Verfahrweg X VCF 850LSR II) × 850 mm (Y) × 800 mm (Z) | – | Prototyp – Grossserie | P355NL2, GJS-400-15, Aluminium, legierte Stähle |
| FlachschleifenZerspanung | – | 300 × 500 (ELB SV5) | – | – | C45E+N gehärtet, Wälzlagerstähle |
| Honen/Kalibrieren (Bohrungen Ø4–500)Zerspanung | Innenrauheit auf gefordertes Mass | Ø 4–500 mm | – | – | C45E+N gehärtet, Wälzlagerstähle |
| Sägen (Bandsäge)Zerspanung | – | – | – | – | breites Spektrum zerspanbarer Werkstoffe |
| SandstrahlenOberfläche | – | – | – | – | – |
| Lackieren (im Haus oder mit Partner)Oberfläche | – | – | – | – | – |
| Wärmebehandlung (extern mit Partnern)Wärmebehandlung | – | – | – | – | – |
| Oberflächenbehandlung (extern mit Partnern)Oberfläche | – | – | – | – | – |
| Schweissen von Schienenfahrzeugen und -fahrzeugteilen nach EN 15085-2Fügen | – | – | – | – | – |
| Montage | – | – | – | – | – |
| Dimensionelle Prüfung / MetrologiePrüfung | ±0,01 mm | – | – | – | – |
15 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Bearbeitungszentrum (vertikal) | Doosan VCF 850LSR II | 1 | X 3000 mm, Y 850 mm, Z 800 mm, Rundtisch Ø800, Tisch 3500 × 870 mm, B ±110° | 2025 | Riazzino |
| 5-Achs-Fräsdrehzentrum | Hermle C 42 U MT | – | Fräsdrehen bis Ø600 | – | Riazzino |

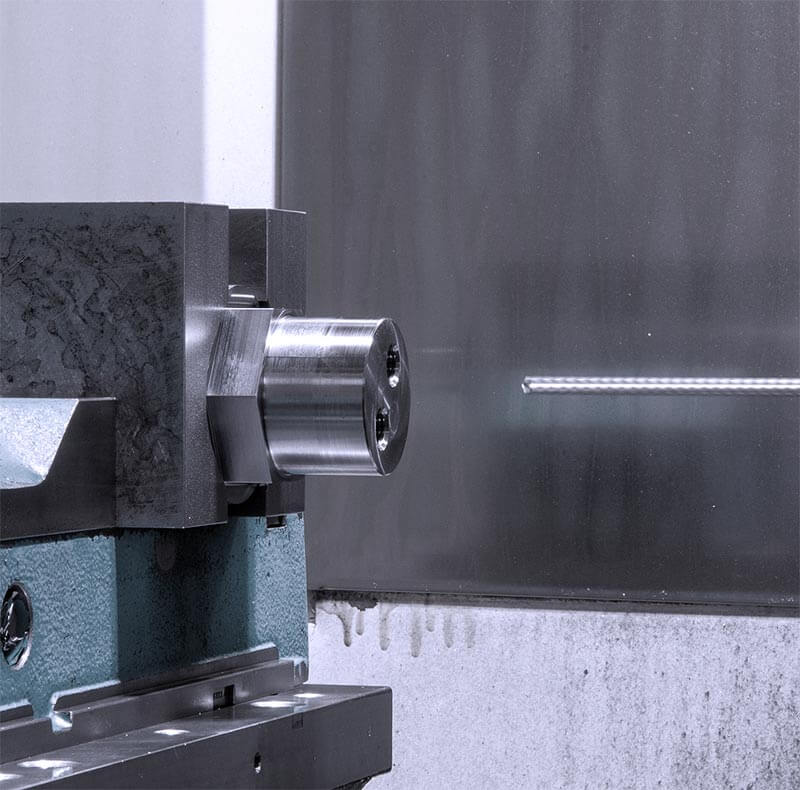

| Horizontal-Bearbeitungszentrum | Kitamura HX500JA | – | – | – | Riazzino |
| CNC-Drehmaschine | Doosan Puma 200 MC | – | – | – | Riazzino |
| CNC-Drehmaschine | Doosan Puma 230 MC | – | – | – | Riazzino |

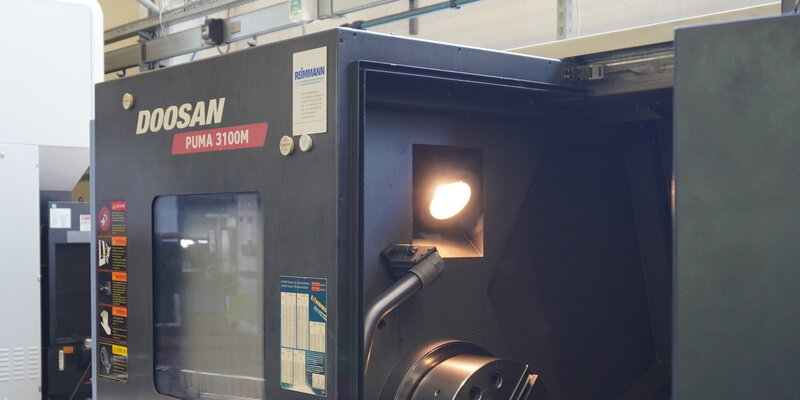

| CNC-Drehmaschine (Y-Achse) | Doosan Puma 3100 M | – | – | – | Riazzino |
| CNC-Drehmaschine (Y-Achse) | Doosan Puma 3100 LY | – | – | – | Riazzino |

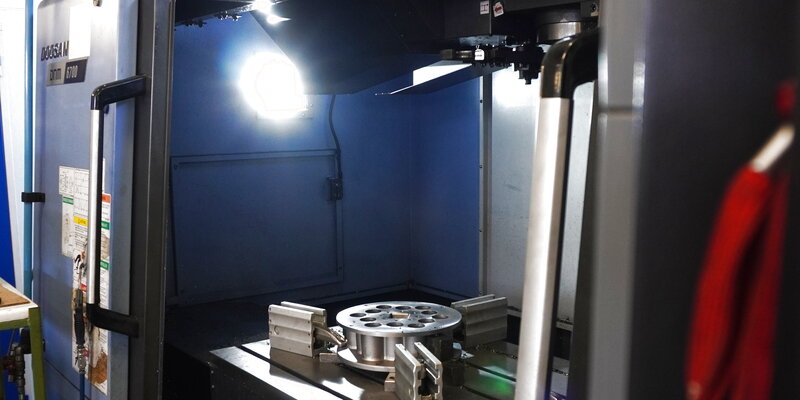

| Vertikal-Bearbeitungszentrum | Doosan DNM 6700 | – | – | – | Riazzino |
| Vertikal-Bearbeitungszentrum | Doosan Mynx 750 | – | – | – | Riazzino |
| Flachschleifmaschine | ELB SV5 | – | 300 × 500 | – | Riazzino |

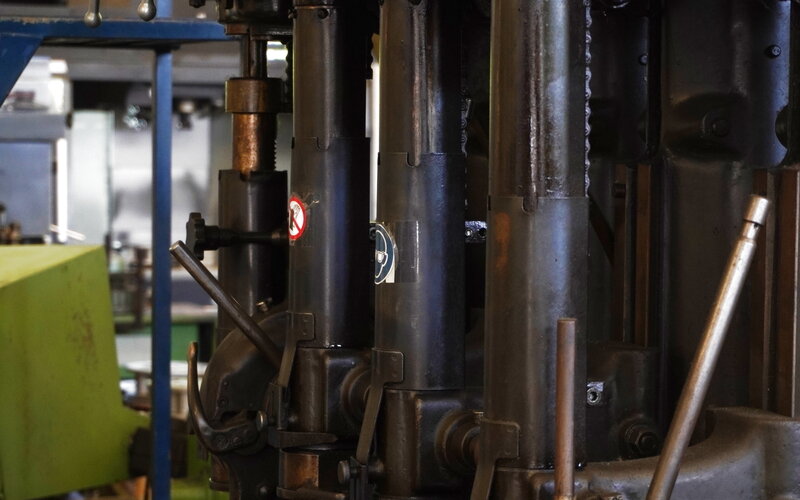

| Kalibrier-/Honmaschine | Sunnen | – | Ø4–65 | – | Riazzino |
| Kalibrier-/Honmaschine | LAY-500 | – | Ø20–500 | – | Riazzino |
| Bandsäge | KASTO VERTO A2 | – | Stangen und Blöcke | – | Riazzino |
| 3D-Messgerät | TESA Micro-Hite | – | – | – | Riazzino |
| Werkzeugvoreinstellgerät | Zoller Smile 400P | – | – | – | Riazzino |
Zusatzleistungen
Qualität und Zertifizierungen

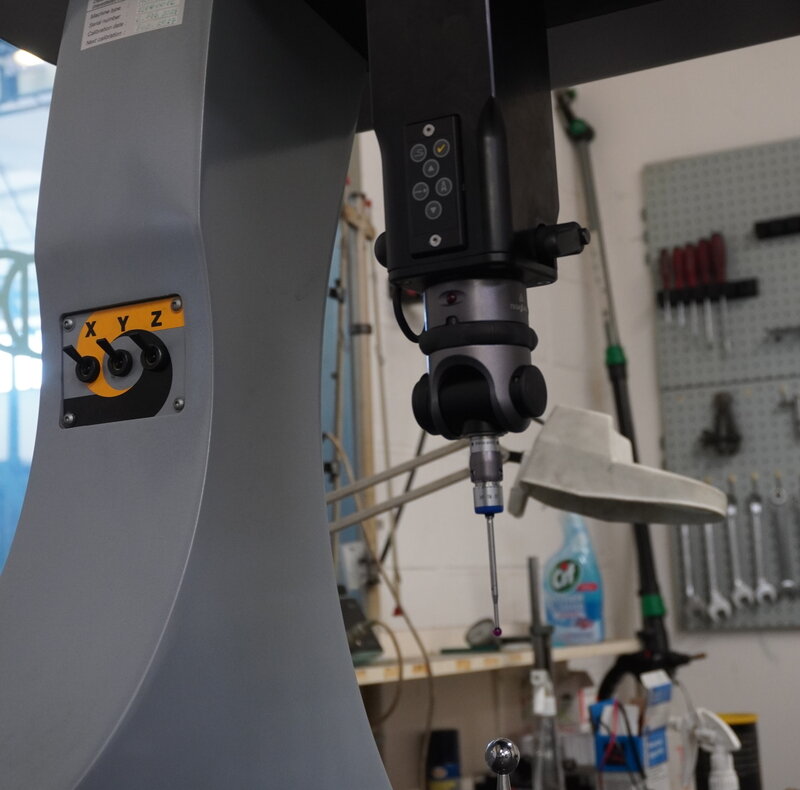

Masse und Form- und Lagetoleranzen werden teil für teil mit 3D-Messtechnik (TESA Micro-Hite) geprüft; Rückverfolgbarkeit von 100 % erfolgt über das ERP-System. Das Qualitätssystem ist nach ISO 9001:2015 (SQS) zertifiziert.
| Nachweis | Riazzino |
|---|---|
| ISO 9001 | |
| EN 15085-2 CL1 | |
| IRIS (Rolling Stock) |
Historie
- 1986
Gründung der Officine Di Giacopo in Quartino als Einzelunternehmen
- 1999
Umwandlung des Einzelunternehmens in eine Aktiengesellschaft (SA)
- 2003
Umzug am 1. Januar vom Quartino in ein neues, grösseres Gebäude in Riazzino
- 2012
Zertifizierung nach ISO 9001 durch SQS (seit 13. Juli 2012)
- 2014
Zertifizierung DIN EN 15085-2 durch den Schweizerischen Verein für Schweisstechnik (SVS)
- 2016
30 Jahre Jubiläum
- 2021
Erhalt der IRIS-Zertifizierung für den europäischen Bahnsektor
- 2025
Neues 5-Achs-Bearbeitungszentrum VCF 850LSR II (X-Verfahrweg 3000 mm, Rundtisch Ø800)
- 2026
40 Jahre Jubiläum; EN 15085-Zertifikat erneuert (gültig bis 06.05.2029)
