Fertigung von Präzisionsoptiken – Planoptiken, Sphären, Spezialoptiken und optische Baugruppen nach Kundenspezifikation.
Optik Krombach Freiburg GmbH
Freiburg im Breisgau (DE)Neu auf Amplifa
Präzisionsoptik aus Freiburg – Tradition seit 1927
Die Optik Krombach Freiburg GmbH entwickelt und fertigt kundenspezifische Präzisionsoptiken für globale Kunden – von Einzelstücken und Prototypen bis zur Großserie. Das Portfolio umfasst Planoptiken wie optische Fenster, Spiegel, Prismen, Keilplatten und Poligone, sphärische Optiken wie Linsen, Achromate und Zylinderlinsen sowie Spezialoptiken, optische und optomechanische Baugruppen und Halbzeuge/Rohteile. Verarbeitet werden alle optischen Gläser, Quarzglas, Saphir, CaF2, Zerodur, SiC, Borofloat, Silizium, Keramik und Kunststoffe. Zur Wertschöpfung zählen Läppen, Schleifen, Polieren, Fasen, Vereinzeln, Kitten, Bonden und Montage, ergänzt durch Lohnbearbeitung, Reparatur von Präzisionsoptiken und messtechnische Dienstleistungen mit Prüfprotokollen. Kunden stammen unter anderem aus Lasertechnik, Mess- und Regeltechnik, Luft- und Raumfahrt, Medizintechnik, Bildverarbeitung, Forschung und Halbleiterindustrie. Produziert wird ausschließlich in Deutschland am Hauptsitz Freiburg im Breisgau.
- Standort
- Freiburg
- Verfahren
- Planoptiken (optische Fenster, Spiegel, Prismen, Keilplatten, Poligone), Sphärische Optiken (Linsen, Achromate, Zylinderlinsen, Hohl-/Parabolspiegel), Spezialoptiken (Filtergruppen, Kittgruppen, Spezialprismen, Sonderformen, Kitten, Bonden), Optische/Optomechanische Baugruppen (Kleben, Feinkitten, Montieren, Ansprengen), Halbzeuge / Rohteile (Prismenrohlinge, Rundscheiben, Stäbe, Filter, Platten, Zuschnitte, Sägen,, Lohnarbeit/Veredelung (Läppen, Schleifen, Polieren, Fasen, Vereinzeln, Beschichten, Abpolieren von, Beschichtung (optische Beschichtungen UV bis NIR, Lackierungen, Lasergravuren, in Kooperation), Messtechnische Dienstleistungen (Vermessung, Prüfzertifikate, Prüfprotokolle, Interferometrie,
- Werkstoffe
- Optische Gläser, Quarzglas (synthetisch/konventionell), Saphir, CaF2 (Kalziumfluorid), Zerodur (Glaskeramik), SiC (Siliziumkarbid), Borofloat, Silizium
- Zertifikate
- DIN EN ISO 9001, ISO 9001 (DIN EN ISO 9001, TÜV Rheinland)
- Gegründet
- 1927
- Branchen
- Lasertechnik, Mess- und Regeltechnik, Luft- und Raumfahrt, Medizintechnik, Bildverarbeitung, Forschung und Entwicklung
- 01
Konstruktion/Entwicklung kundenspezifischer Optiken
- 02
Halbzeug-/Rohteilfertigung (Sägen, Fräsen, Rundieren)
- 03
Doppelseitige Planbearbeitung / Rundschleifen
- 04
Läppen, Polieren, Fasen, Vereinzeln
- 05
Kitten, Bonden, UV-Kitten, Ansprengen
- 06
Beschichtung/Lasergravur (in Kooperation)
- 07
Montage optischer/optomechanischer Baugruppen
- 08
Messtechnische Prüfung und Protokollierung
Werkstoffe und Verfahren
Optische Gläser und Filtergläser
Grundmaterial für Planoptiken, Linsen, Prismen und Filter in Einzel- und Serienfertigung.
Quarzglas (synthetisch/konventionell)
Einsatz für Fenster und hochpräzise Optiken mit hohen Anforderungen an Transmission und Reinheit.
Saphir
Hartes Sondermaterial für robuste optische Komponenten.
CaF2 (Kalziumfluorid)
Kristallmaterial für Optiken im UV- bis IR-Bereich.
Zerodur (Glaskeramik)
Glaskeramik mit nahezu null thermischer Ausdehnung für präzise Spiegel und Planoptiken.
SiC (Siliziumkarbid)
Sondermaterial für hochstabile optische Komponenten.
Borofloat
Technisches Borosilikatglas für Fenster und technische Anwendungen.
Silizium
Sondermaterial u. a. für Anwendungen in der Halbleiterindustrie.
Keramik (u. a. Dental Keramik)
Bearbeitung von Keramiken für technische und medizinische Anwendungen.
Kunststoff
Bearbeitung optischer Kunststoffe nach Kundenanforderung.
Metall (Baugruppen)
Kombination mit Glas für optische/optomechanische Baugruppen.
Standort Freiburg
Freiburg im Breisgau
DEHauptsitz und Produktion
- Stückgewicht / Größe
- bis 750 mm Bauteildurchmesser
- Losgröße
- Einzelstück bis Großserie
- Werkstoffe
- Optische Gläser, Quarz, Saphir, CaF2, Zerodur, SiC, Borofloat, Silizium, Keramik, Kunststoff
- Doppelseitige Planparallelschleifmaschinen
- Glas Trennmaschine (2021)
- Rundschleiftechnik (2022)
- Interferometer

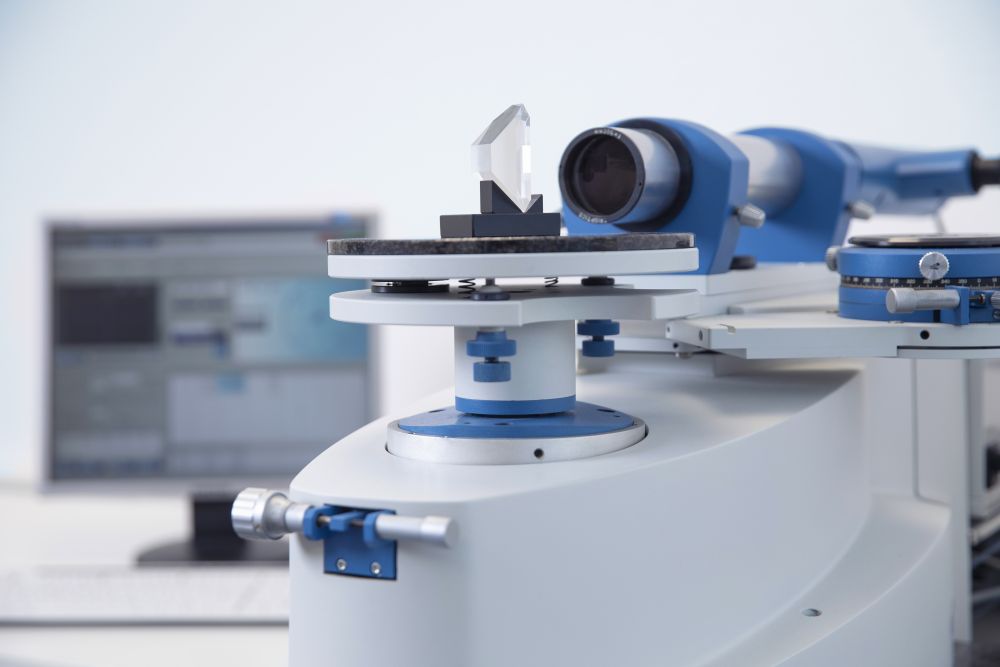

- Goniometer
Bauteile und Fertigungsprodukte

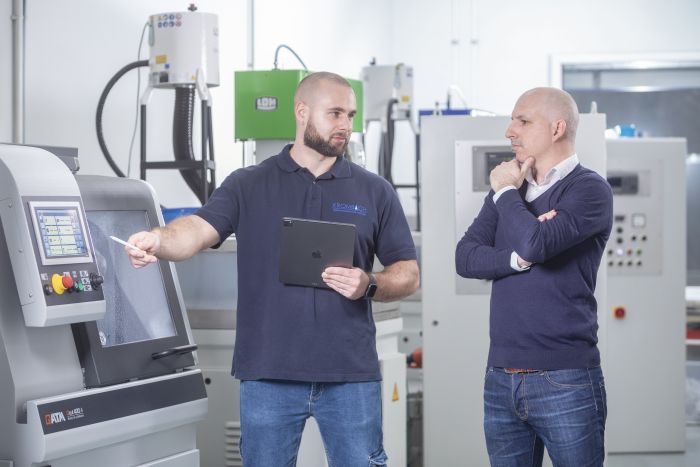

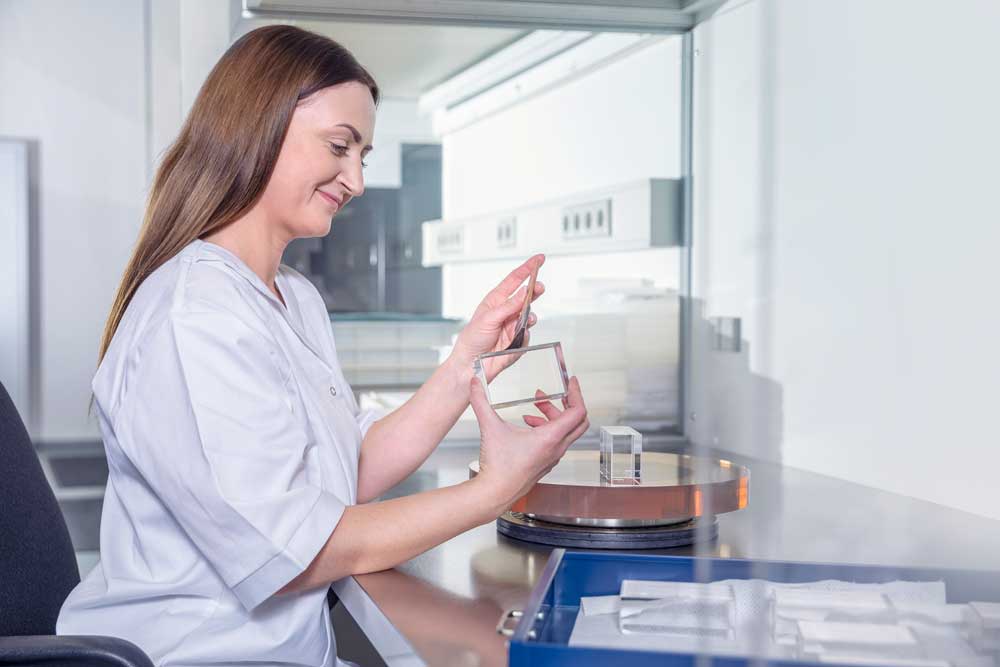

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|

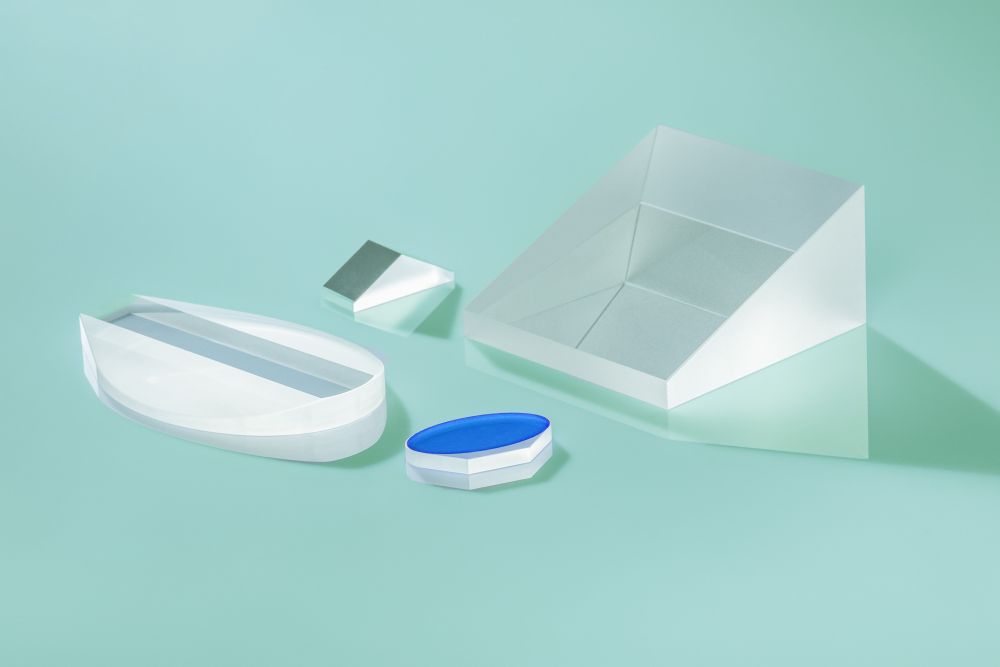

| Planoptiken (optische Fenster, Spiegel, Prismen, Keilplatten, Poligone)Zerspanung | Parallelität/Winkel < 1" · Ebenheit bis λ/20, gesichert bis λ/40 PV | 750 mm | – | Einzelstück – Großserie | Optische Gläser, Quarzglas, Saphir, CaF2, Zerodur, SiC, Borofloat, Filtergläser, Glaskeramik, Keramik, Silizium, Kunststoff |

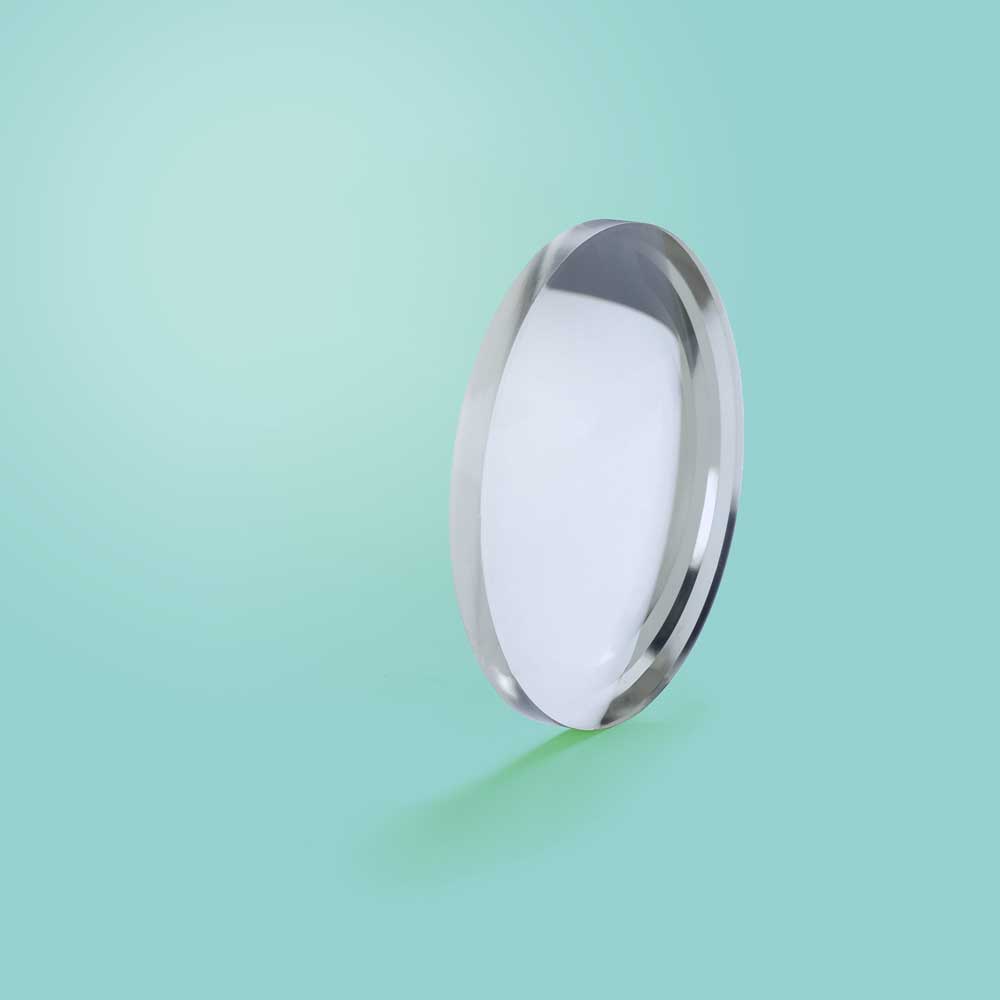

| Sphärische Optiken (Linsen, Achromate, Zylinderlinsen, Hohl-/Parabolspiegel)Zerspanung | Zentrierung < 1' · Ebenheit bis λ/8 | 500 mm | – | Einzelstück/Prototyp – Serie | Optische Gläser, Quarz, Saphir, CaF2, Zerodur, SiC, Borofloat |
| Spezialoptiken (Filtergruppen, Kittgruppen, Spezialprismen, Sonderformen, Kitten, Bonden)Fügen | – | 750 mm (größtes Bauteil Ø) | – | Einzelstück/Kleinmengen | Glas, Dental Keramik, Kunststoffe, Sondermaterialien |

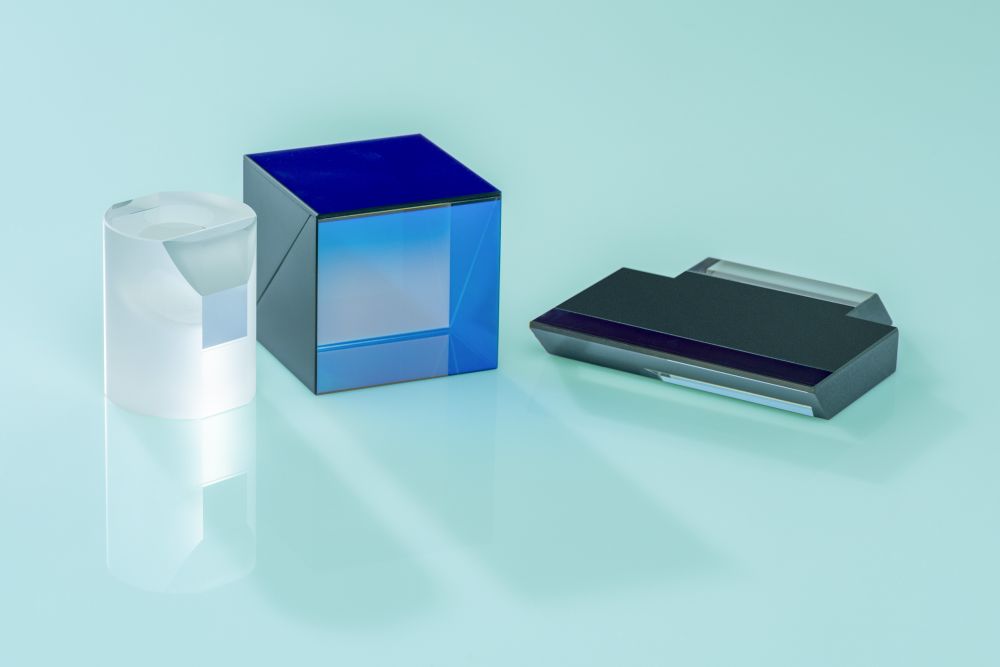

| Optische/Optomechanische Baugruppen (Kleben, Feinkitten, Montieren, Ansprengen)Fügen | Winkel < 1" · Oberflächengenauigkeit/Ebenheit bis λ/20 | 500 mm | – | Einzelstück – Serie | Glas/Glas, Glas/Metall, weitere Materialien nach Kundenwunsch |

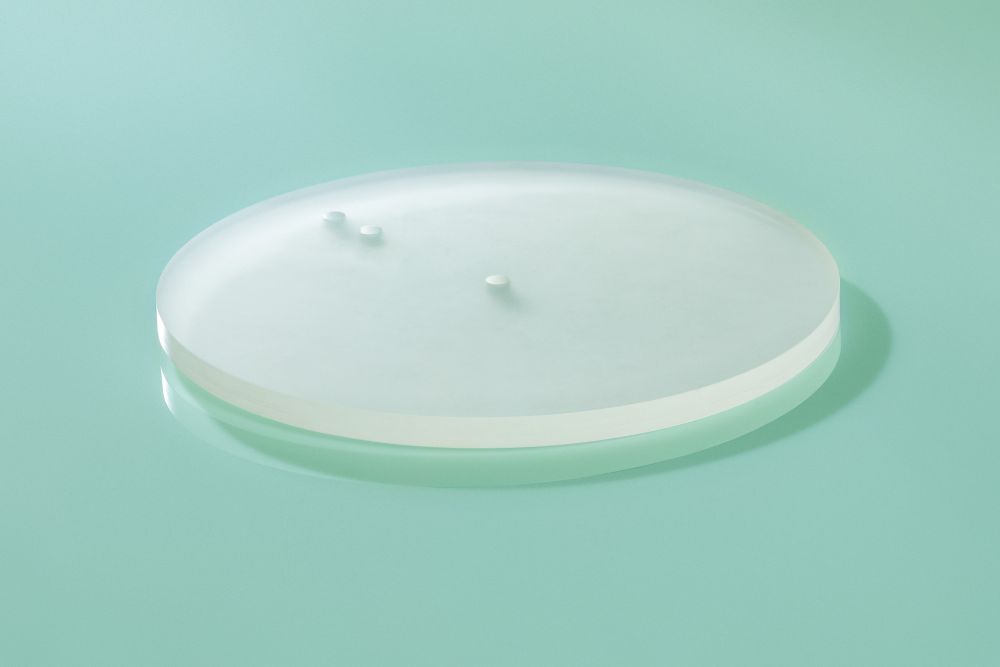

| Halbzeuge / Rohteile (Prismenrohlinge, Rundscheiben, Stäbe, Filter, Platten, Zuschnitte, Sägen,Zerspanung | Parallelität < 0,01 mm; Winkel < 1' · Ebenheit < 0,003 mm | 500 mm | – | Einzelanfertigung/Kleinserien – Rahmenvereinbarung/Abrufaufträge | Optische Gläser, Quarz, Saphir, CaF2, Zerodur, SiC, Borofloat, optische Filter |
| Lohnarbeit/Veredelung (Läppen, Schleifen, Polieren, Fasen, Vereinzeln, Beschichten, Abpolieren vonOberfläche | – | – | – | Einzelstücke – Großserie | Glaskörper, Optiken, verschiedene Materialien nach Kundenwunsch |
| Beschichtung (optische Beschichtungen UV bis NIR, Lackierungen, Lasergravuren, in Kooperation)Oberfläche | – | – | – | – | Glas, Optische Komponenten |
| Messtechnische Dienstleistungen (Vermessung, Prüfzertifikate, Prüfprotokolle, Interferometrie,Prüfung | – | – | – | – | – |
| Montage optischer Geräte / einbaufähige BaugruppenMontage | – | – | – | – | Optik, Feinmechanik, Elektronik |
5 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Doppelseitige Planbearbeitung (Planparallelschleifmaschine) | – | – | – | – | Freiburg |
| Glastrennmaschine | – | – | – | 2021 | Freiburg |
| Rundschleiftechnik | – | – | – | 2022 | Freiburg |
| Interferometer | – | – | – | 2012 | Freiburg |
| Goniometer | – | – | – | 2012 | Freiburg |
Zusatzleistungen
Qualitätssicherung
Der gesamte Fertigungsprozess wird mit der jeweils erforderlichen Messtechnik (Interferometer, Goniometer) überwacht und auf Wunsch in Form von Prüfprotokollen oder Erstmusterprüfberichten dokumentiert. Die Prüfung erfolgt standardmäßig nach DIN ISO 10110, auf Wunsch nach der MIL-Norm.
| Nachweis | Freiburg im Breisgau |
|---|---|
| ISO 9001 (DIN EN ISO 9001, TÜV Rheinland) |
Unternehmenshistorie
- 1927
Gründung des Unternehmens Krombach optische Werkstätte KG in Wetzlar
- 1970
Einstellung der Fernglasproduktion, Beginn der Fertigung verschiedenster Optikkomponenten
- 1987
Eröffnung der Niederlassung Freiburg im Breisgau
- 1991
Umwandlung in eine rechtlich selbstständige GmbH
- 2000
Zertifizierung nach DIN EN ISO 9001 durch TÜV Rheinland
- 2002
Neubau einer Produktionshalle und Erweiterung der Produktionsflächen sowie des Bürotrakts im Industriegebiet Nord in Freiburg
- 2005
Einstieg des heutigen geschäftsführenden Gesellschafters Sebastian Werner
- 2007
Der Gesellschafter Ferdinand Werner wird zum Geschäftsführer bestellt
- 2009
Der Gesellschafter Klaus Krombach zieht sich aus dem operativen Geschäft zurück
- 2010
Erweiterung der doppelseitigen Planbearbeitung um 50%
- 2012
Investition in modernste Mess- und Prüfmethoden mittels Interferometer und Goniometer
- 2015
Erneute Erweiterung der doppelseitigen Planbearbeitung
- 2016
25 Jahre Optik Krombach Freiburg als eigenständige GmbH
- 2017
Klaus Krombach übergibt seine Geschäftsanteile an Sebastian Werner, welcher nun gemeinsam mit seinem Vater Ferdinand Werner die Geschäfte führt
- 2018
Ferdinand Werner übergibt die alleinige Geschäftsführung an seinen Sohn Sebastian Werner
- 2021
Investition in eine moderne Glas Trennmaschine
- 2022
Ausbau der Halbzeugfertigung und weitere Investition in die Rundschleiftechnik
