Fertigung hochpräziser Drehteile, Frästeile, Verzahnungen und Hydraulikkomponenten als Bauteile und Baugruppen für die Industrie
ORCA the cutting group (L. Schaible GmbH & Co. KG)
Villingen-Schwenningen · Bad Dürrheim · Gosheim · Pila (PL) · Biberist (CH)Neu auf Amplifa
Über die ORCA-Gruppe
Die ORCA-Gruppe mit Hauptsitz in Villingen-Schwenningen bündelt das Zerspanungs-Know-how mehrerer Firmen unter dem Dach der L. Schaible GmbH & Co. KG und fertigt Präzisionsteile und Baugruppen im Bereich der Zerspanungstechnik. Das Fertigungsspektrum umfasst CNC-Drehtechnik ab Stange (Ein-, Mehrspindler, Kurzdreh-, Langdreh- und Hartdrehmaschinen), CNC-Fräsen auf 3-, 4- und 5-Achsen-Bearbeitungszentren, Dreh-Fräszentren, Verzahnungsfertigung im Modulbereich 0,2 bis 4,0 sowie Schleifen, Finishen und Honen. Werkstoffe sind unter anderem Stahl, Aluminium (Aludruckguss), Grauguss und Titan; die Bearbeitung von Guss- und Schmiederohlingen gehört zum Leistungsangebot. Abnehmer stammen aus Automotive, E-Mobilität, Hydraulik/Mobilhydraulik, Maschinenbau, Medizintechnik, Luft- und Raumfahrt, Apparatebau sowie Mess- und Prüftechnik. Die Gruppe beliefert weltweit Kunden und fertigt an Standorten in Deutschland, Polen und der Schweiz; das jährliche Umsatzvolumen liegt bei rund 70 Mio. €.
- Standort
- Villingen-Schwenningen
- Verfahren
- CNC-Drehtechnik (Bearbeiten ab Stange), Drehen mit Fräsoperationen und Tieflochbohren (Hochdruck), Hartdrehen, Verzahnungsfertigung auf Drehmaschinen (Schwerpunkt Schneckenverzahnungen), CNC-Fräsen 5-Achsen (Simultanbearbeitung), CNC-Fräsen 4-Achsen, CNC-Fräsen 3-Achsen, CNC-Dreh-Fräsen
- Werkstoffe
- Aludruckguss, Stahl, Grauguss, Titan, Schmiederohlinge, Gussrohlinge, CNC-Drehtechnik, CNC-Fräsen 3–5 Achsen
- Zertifikate
- ISO 9001:2015, ISO 13485:2016, Zertifikat Energiebewusstes Unternehmen, ISO 9001, ISO 13485
- Gegründet
- 1930
- Branchen
- Automotive, E-Mobilität, Hydraulik/Mobilhydraulik, Maschinenbau, Medizintechnik, Luft- und Raumfahrt
- 01
Beratung und CAD/CAM-Programmierung mit dem Kunden
- 02
CNC-Drehen (Lang-, Kurzdreh-, Mehrspindler-, Hartdrehen)
- 03
CNC-Fräsen (3-, 4- und 5-Achsen) und Dreh-Fräsen
- 04
Verzahnungswälzfräsen und Schneckenverzahnungsfertigung
- 05
Schleifen, Finishen und Honen
- 06
Oberflächenbearbeitung und Wärmebehandlung (mit Partnern)
- 07
Baugruppenmontage inkl. Endprüfung
- 08
Just-in-time-Lieferung
Werkstoffe und Verfahren
Stahl
Werkstoff für Drehteile, Wellen und Kolben, auch aus Schmiederohlingen
Gussrohlinge
Bearbeitung von Gussrohlingen, unter anderem für Pumpen- und Getriebegehäuse
Aludruckguss
Gusswerkstoff für Gehäuse im Bereich Maschinenbau und E-Mobilität
Grauguss
Werkstoff für Gehäuse im Bereich Automotive, Maschinenbau und Hydraulik
Titan
Werkstoff für Gehäuse und hochbeanspruchte Bauteile im Luft- und Raumfahrtbereich
CNC-Drehtechnik
Fertigung von Drehteilen ab Stange, teils mit Fräsoperationen und Tieflochbohren, bis Ø 240 mm
CNC-Fräsen 3–5 Achsen
Komplexe Frästeile von 0,2 kg bis 100 kg, mit 5-Achsen-Simultanbearbeitung

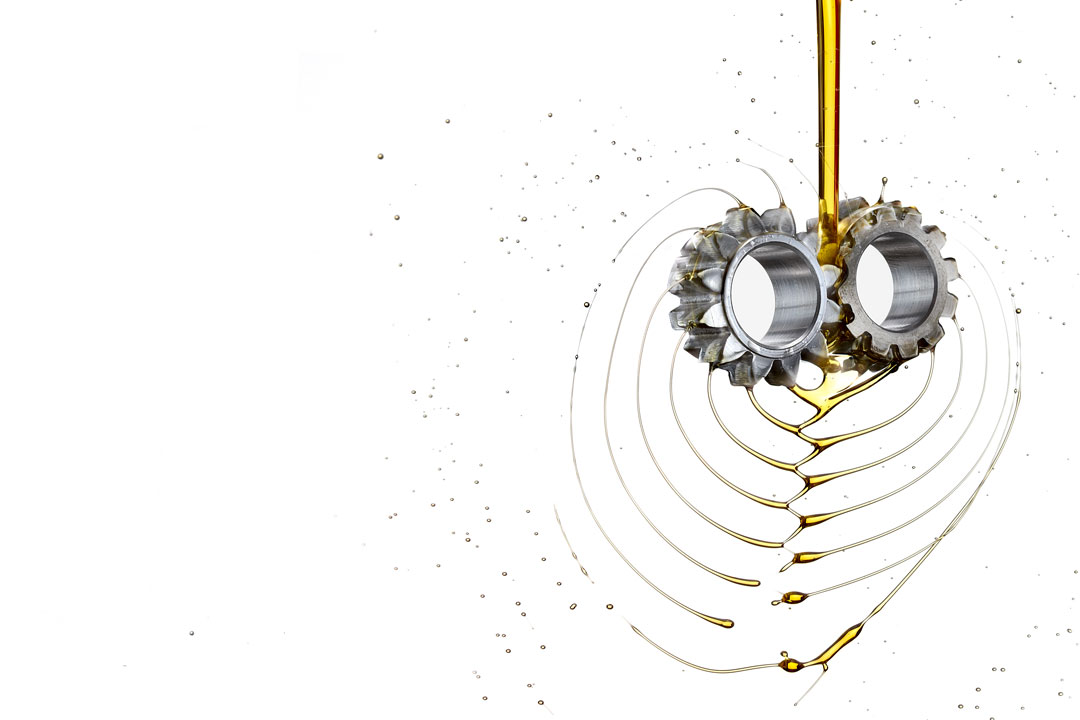

Verzahnungstechnik
Herstellung aller gängigen Verzahnungsarten im Modulbereich 0,2 bis 4,0, Schwerpunkt Schneckenverzahnungen
Schleifen, Finishen, Honen
Durchgangs-, Einstech- und Rundschleifen mit Genauigkeiten bis 0,0015 mm
Baugruppenmontage
Montage von kompletten Ventilen und Baugruppen inklusive Endprüfung
Standorte der ORCA-Gruppe
Villingen-Schwenningen
DEHauptsitz / Kompetenz- und Vertriebszentrum (L. Schaible GmbH & Co. KG Werk 1)
- Stückgewicht / Größe
- Drehteile bis Ø 240 mm; Frästeile bis 100 kg
- Losgröße
- Prototyp bis Großserie
- Werkstoffe
- Stahl, Edelstahl, Guss
- Index Mehrspindler MS 40/32/18
- Gildemeister GM 16
- Miyano Kurzdrehmaschinen
- Citizen Langdrehmaschinen
- Star Langdrehmaschinen
- Hermle 5-Achs-Bearbeitungszentren
- Heller H2000
- Verzahnungswälzfräsen (Köpfer, Monnier & Zahner, Wahli)
- 3D CNC-Messmaschinen
- Verzahnungsmessmaschinen Klingelnberg P26, Gleason MP150

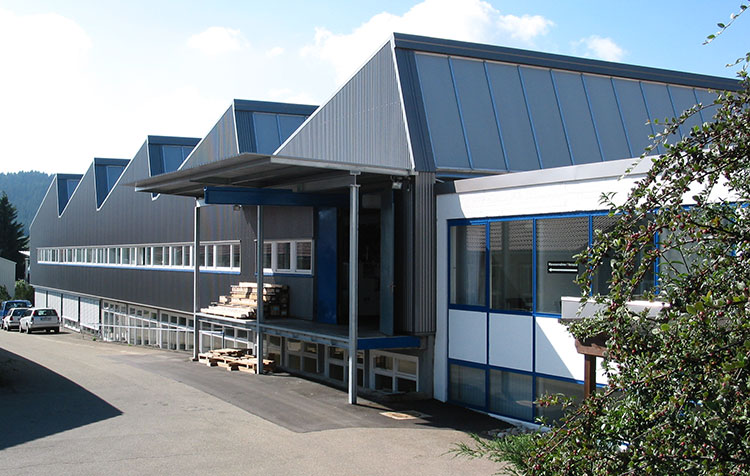

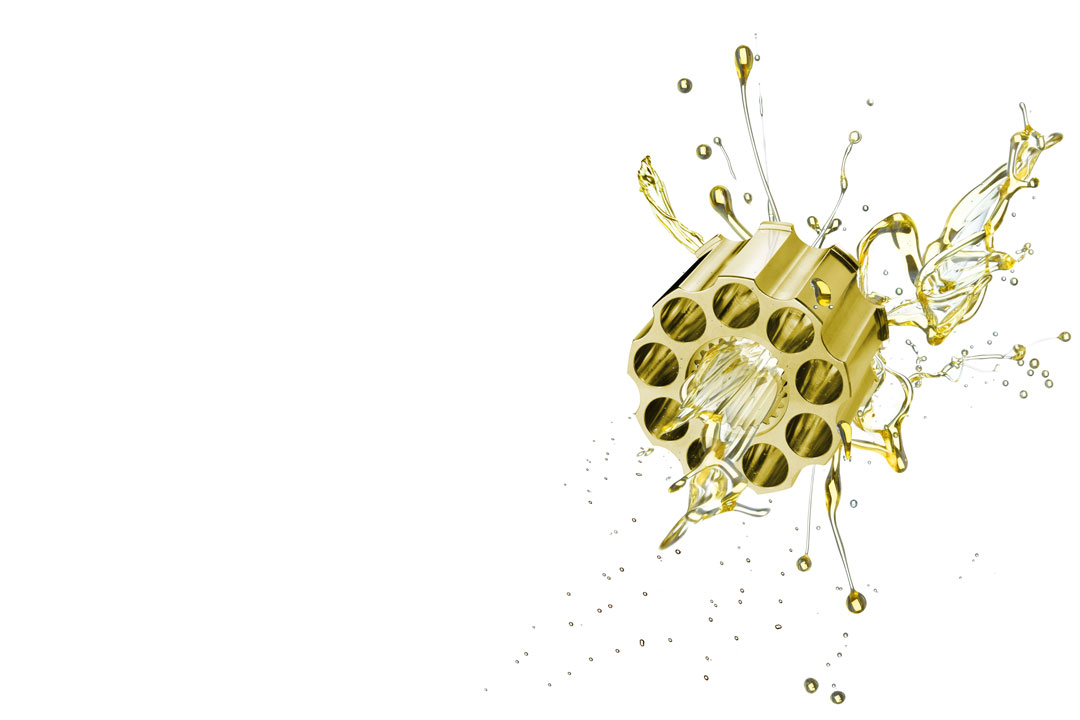

Villingen-Schwenningen (Werk 2)
DEHydraulik, Schleifen/Finishen, ORCA Vertriebszentrum (Albertistr. 2)
- Stückgewicht / Größe
- Wellen Ø 3 – 50 mm
- Losgröße
- Mittelserie bis Großserie
- Werkstoffe
- Stahl, Edelstahl
- Junker Jupiter 500 Durchgangsschleifmaschine
- Tschudin Einstechschleifmaschinen
- Studer Rundschleifmaschinen
- Strausak T70 Feinstschleifmaschine
- Finishmaschinen Monnier & Zahner, Nagel
- CNC-Formtester Mahr, Hommel
Villingen-Schwenningen (WSD Krauss)
DEPräzisionsdrehteile/Mikromechanik, Mess- und Prüftechnik, Medizintechnik (Lichtensteinstr. 48)
- Stückgewicht / Größe
- Drehteile Ø 0,25 – 32 mm
- Losgröße
- Kleinserie bis Mittelserie
- Werkstoffe
- Edelstahl, Messing, Kunststoff
- CNC-Langdrehmaschinen
- Hochwertige Mess- und Prüfmittel für Konturen, Oberflächen, Form- und Lagetoleranzen

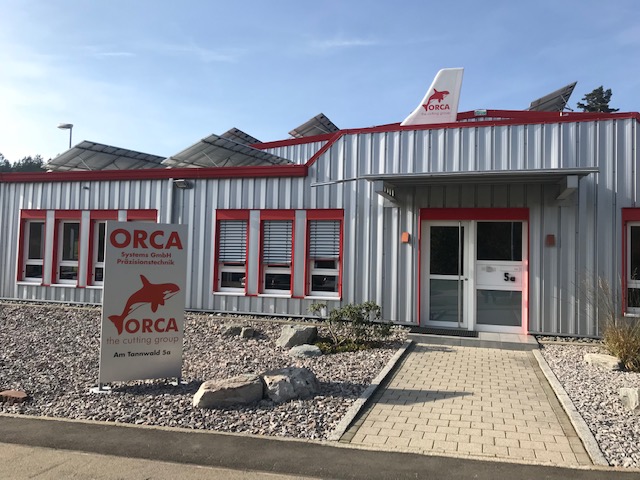

Bad Dürrheim
DEORCA Systems GmbH – Dreh- und Frästechnik für Automotive, E-Mobilität, Luft- und Raumfahrt
- Stückgewicht / Größe
- Frästeile bis 100 kg; Gussbearbeitung von Gehäusen
- Losgröße
- Mittelserie bis Großserie
- Werkstoffe
- Aluminium (Aludruckguss), Stahl, Guss, Titan
- 5-Achs-Bearbeitungszentren
- 4-Achs-Bearbeitungszentren
- Drehmaschinen
- Montage von Pumpen
Gosheim
DEWerk Gosheim (L. Schaible GmbH & Co. KG) – Verzahnungstechnik, Automotive, Hydraulik
- Werkstoffe
- Stahl
- CNC-Drehmaschinen
- Verzahnungstechnik

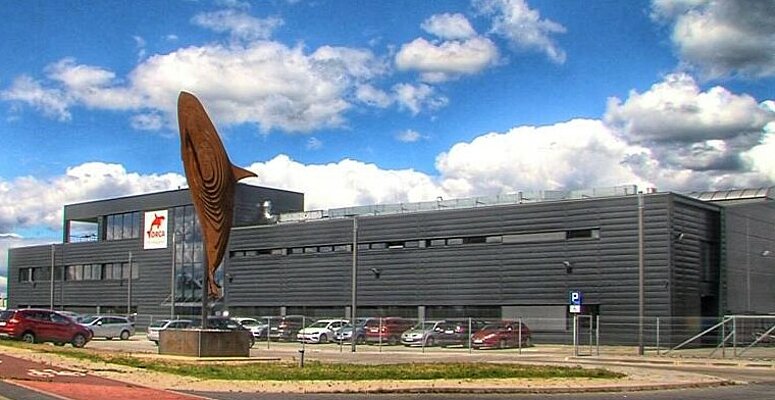

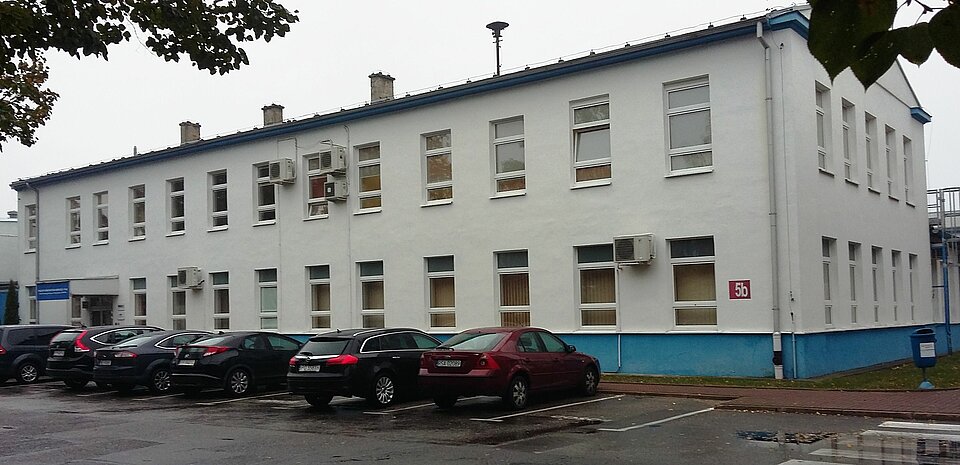

Pila
PLORCA Precision Parts Sp. z o.o. – 5-Achsen-Frästeile, Dreh-Frästeile, Baugruppenmontage
- Stückgewicht / Größe
- Frästeile 0,2 – 50 kg
- Losgröße
- Kleinserie bis Mittelserie
- Werkstoffe
- Aluminium, Stahl, Edelstahl, Titan
- 5-Achs-CNC-Fräszentren
- Dreh-Fräszentren
- 3D CNC-Messmaschinen

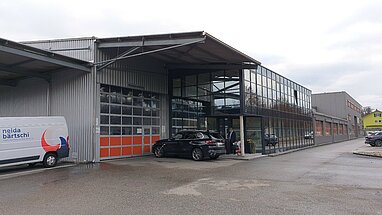

Biberist
CHNeida Bärtschi AG (50 % Joint Venture) – hochpräzise Drehteile für Medizin-, Gebäude- und Automatisierungstechnik
- Losgröße
- Kleinserie bis Mittelserie
- Werkstoffe
- Edelstahl

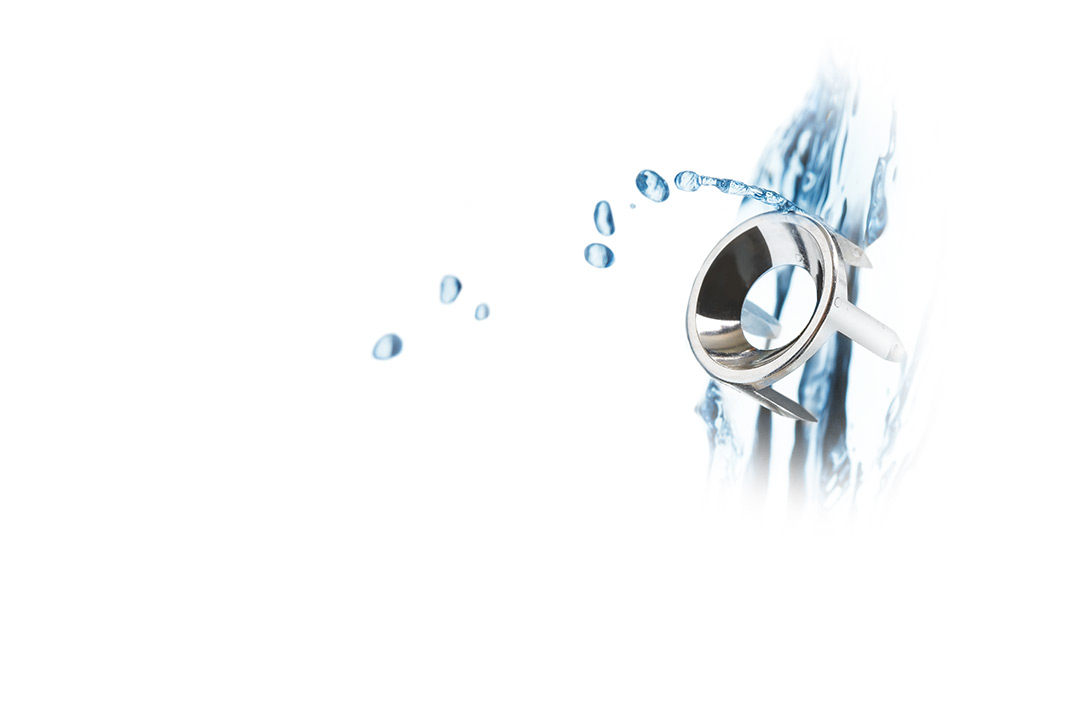

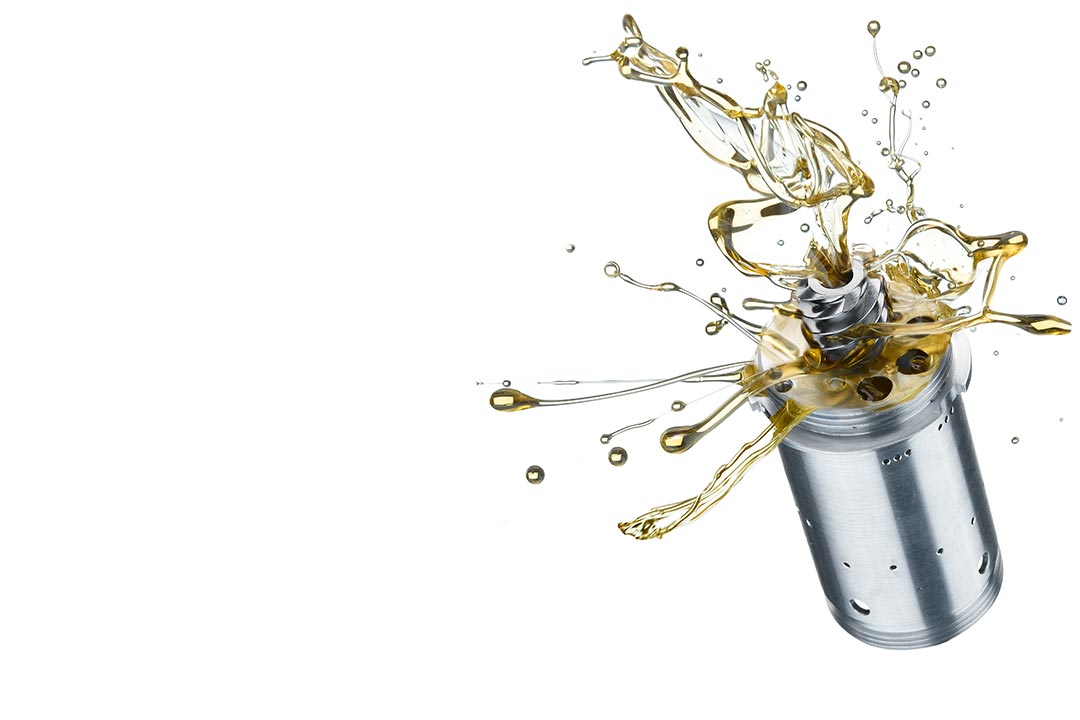

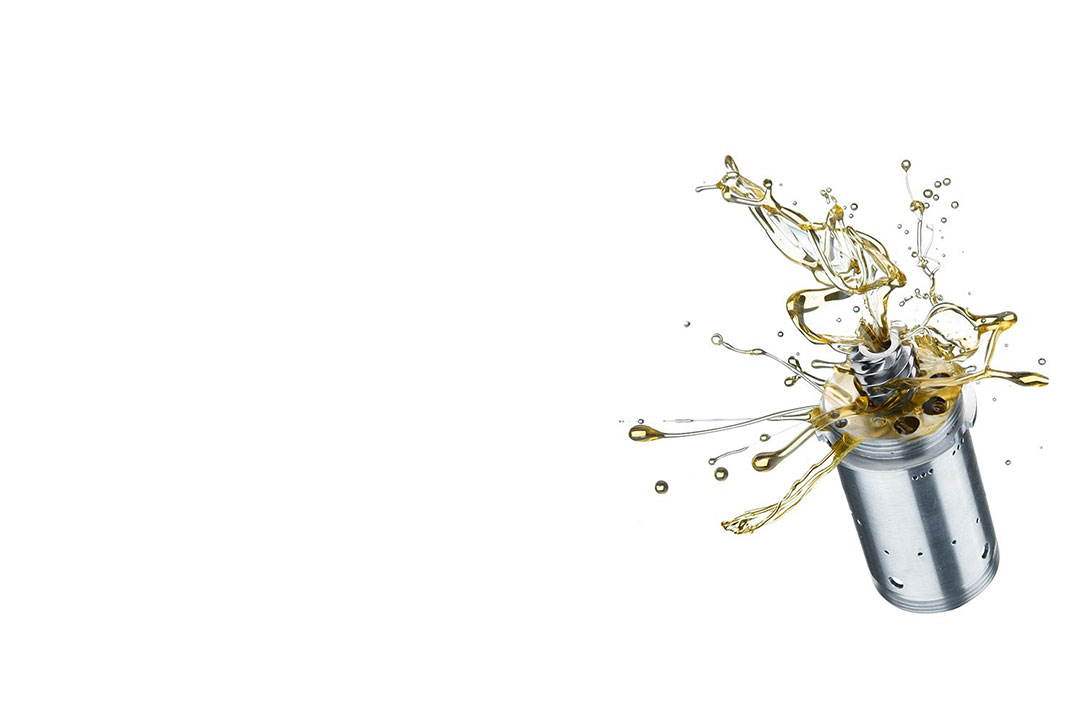

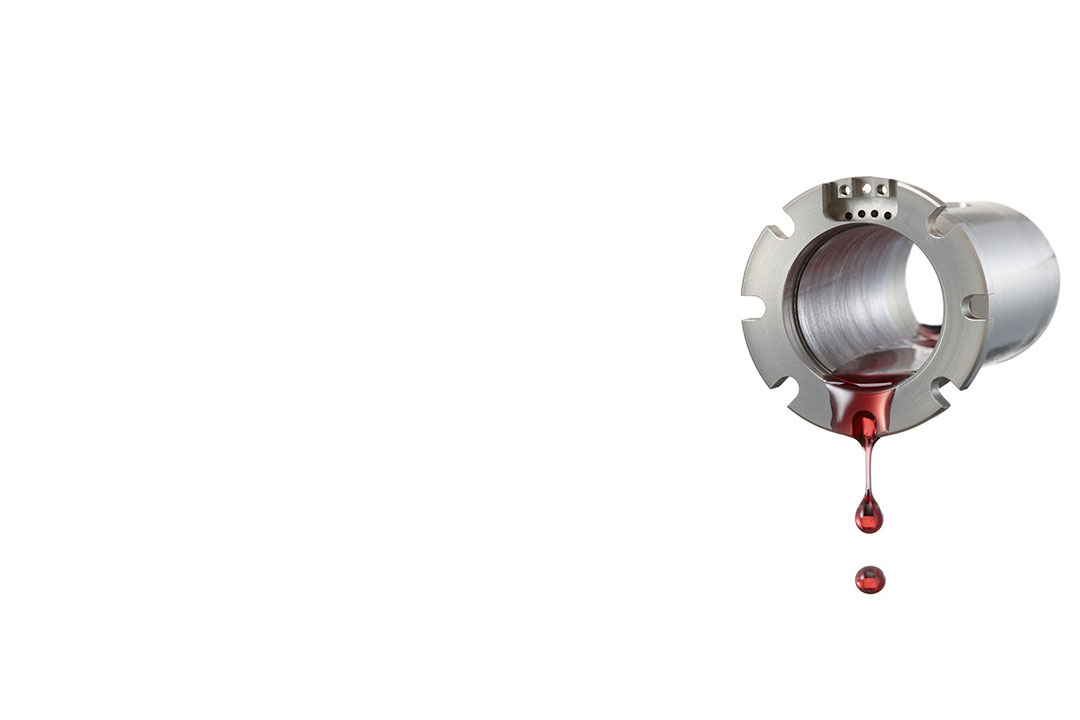

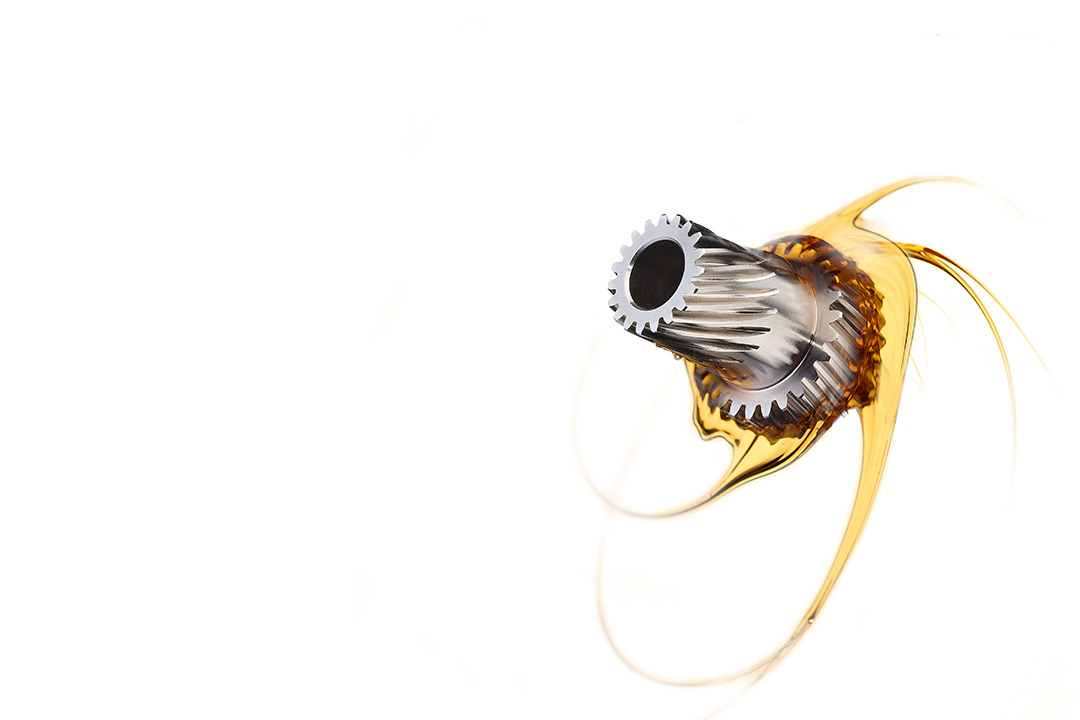

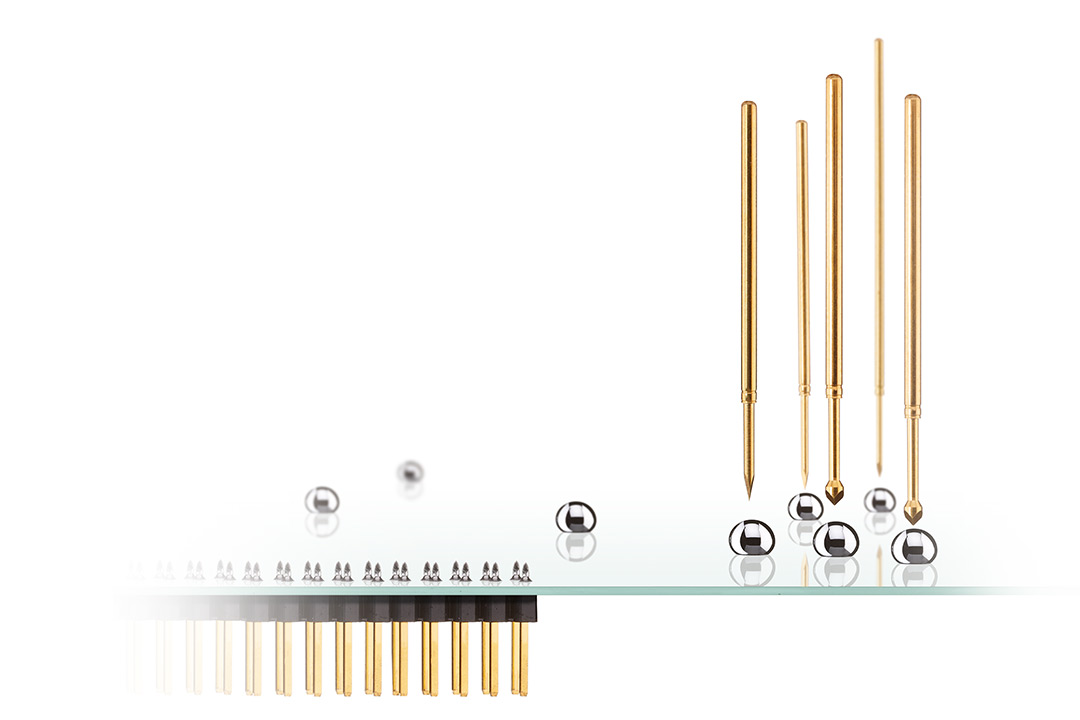

Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Drehtechnik (Bearbeiten ab Stange)Zerspanung | – | – | – | – | – |
| Drehen mit Fräsoperationen und Tieflochbohren (Hochdruck)Zerspanung | – | – | – | – | – |
| HartdrehenZerspanung | – | – | – | – | – |
| Verzahnungsfertigung auf Drehmaschinen (Schwerpunkt Schneckenverzahnungen)Zerspanung | – | – | – | – | – |
| CNC-Fräsen 5-Achsen (Simultanbearbeitung)Zerspanung | – | – | 0,2 kg – 50 kg | – | Schmiederohlinge, Gussrohlinge |
| CNC-Fräsen 4-AchsenZerspanung | – | – | 0,2 kg – 100 kg | – | Schmiederohlinge, Gussrohlinge |
| CNC-Fräsen 3-AchsenZerspanung | – | 3 m | 0,2 kg – 40 kg | – | – |
| CNC-Dreh-FräsenZerspanung | – | – | – | – | – |
| VerzahnungswälzfräsenZerspanung | – | – | – | – | – |
| Fräsen von SchneckenverzahnungenZerspanung | – | – | – | – | – |
| Strehlen von SchneckenverzahnungenZerspanung | – | – | – | – | – |
| Schälwälzfräsen von gehärteten TeilenZerspanung | – | – | – | – | – |
| DurchgangsschleifenOberfläche | bis 0,0015 mm | 250 mm | – | – | – |
| EinstechschleifenOberfläche | – | 280 mm | – | – | – |
| Schleifen zwischen SpitzenOberfläche | bis 0,0015 mm | – | – | – | – |
| FeinstschleifenOberfläche | – | – | – | – | – |
| Schaft- und KugelfinishenOberfläche | – | 250 mm | – | – | – |
| HonenOberfläche | – | – | – | – | – |
| 3D CNC-Messmaschinen / Mess- und PrüftechnikPrüfung | – | – | – | – | – |
| Zweiflankenwälzprüfung / VerzahnungsmessungPrüfung | – | – | – | – | – |
| Baugruppenmontage inkl. EndprüfungMontage | – | – | – | – | – |
| Gussbearbeitung von GehäusenZerspanung | – | – | – | – | Aludruckguss, Stahl, Grauguss, Titan |
| Verzahnungstechnik (Modulbereich 0,2 bis 4,0)Zerspanung | – | – | – | – | – |
| CAD/CAM-ProgrammierungEngineering | – | – | – | – | – |
40 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Mehrspindeldrehmaschine | Index MS 40, MS 32, MS 18 | – | Drehteile bis Ø 42 mm | – | VS-Schwenningen |
| Mehrspindeldrehmaschine | Gildemeister GM 16 | – | Drehteile bis Ø 16 mm | – | VS-Schwenningen |
| Mehrspindeldrehmaschine | DMG Tajmac MORI-SAY 832 AC | – | Drehteile bis Ø 32 mm | – | VS-Schwenningen |
| Kurzdrehmaschine | Miyano ABX 64 | – | Futterteile bis 3 kg und Ø 150 mm | – | VS-Schwenningen |
| Kurzdrehmaschine | Miyano ANX 42 | – | Drehteile bis Ø 42 mm | – | VS-Schwenningen |
| Kurzdrehmaschine | Traub TNC 65, 42, 30 | – | komplexe Drehteile bis Ø 65 mm, mit Y-Achse | – | VS-Schwenningen |
| Drehmaschine | Index G200 | – | komplexe Drehteile bis Ø 65 mm, Y- und B-Achse | – | VS-Schwenningen |
| Drehmaschine | Index ABC | – | Drehteile bis Ø 65 mm | – | VS-Schwenningen |
| Drehmaschine | Okuma LB300, LB200 | – | Drehteile bis Ø 240 mm | – | VS-Schwenningen |
| Drehmaschine | Takisawa TMN 250 | – | komplexe Drehteile bis Ø 80 mm | – | VS-Schwenningen |
| Langdrehmaschine | Citizen B12, K12, L12, A20, L20, M16, M20, M32 | – | komplexe Drehteile bis Ø 32 mm | – | VS-Schwenningen |
| Langdrehmaschine | Star SW 7, SB12, SW 12, SB16, SR 20, SR 32, ST 38 | – | komplexe Drehteile bis Ø 38 mm | – | VS-Schwenningen |
| konventionelle Langdrehmaschine | Tornos Bechler | – | Drehteile bis Ø 20 mm | – | VS-Schwenningen |
| Langdrehmaschine | Tsugami BO 125, BO 205, BO 326 | – | komplexe Drehteile bis Ø 32 mm | – | VS-Schwenningen |
| Hartdrehmaschine | Spinner PD-V4 | – | hochpräzise Drehteile bis Ø 50 mm | – | VS-Schwenningen |
| 5-Achs-Bearbeitungszentrum | Hermle C800U, C40, C400, B300 | – | Frästeile 0,2 kg – 50 kg (kubisch) | – | VS-Schwenningen |
| 5-Achs-Bearbeitungszentrum | Groß/Grob 350 | – | – | – | – |
| 5-Achs-Bearbeitungszentrum | DMG DMU Evolution | – | – | – | – |
| 5-Achs-Bearbeitungszentrum | Fanuc Robodrill | – | – | – | – |
| 4-Achs-Bearbeitungszentrum | Heller H2000 | – | Frästeile 0,2 kg – 100 kg (kubisch) | – | VS-Schwenningen |
| 4-Achs-Bearbeitungszentrum | DMG DMC 80H | – | – | – | – |
| 4-Achs-Bearbeitungszentrum | Fehlmann PICOMAX P51 | – | – | – | – |
| 3-Achs-Bearbeitungszentrum | Mazak, Mikron, Haas, Hermle | – | Frästeile 0,2 kg – 40 kg (bis 3 m Länge) | – | VS-Schwenningen |
| Dreh-Fräszentrum | Miyano ABX 65 | – | Dreh-Frästeile Ø 5 mm – Ø 300 mm | – | – |
| Dreh-Fräszentrum | Okuma LB3000 | – | Dreh-Frästeile Ø 5 mm – Ø 300 mm | – | – |
| Verzahnungswälzfräse | Monnier & Zahner D2000 CNC | – | Modul 1,0 bis 4,0 | – | – |
| Verzahnungswälzfräse | Köpfer 153 CNC + NC | – | Modul 0,3 bis 2,0 | – | – |
| Verzahnungswälzfräse | Köpfer 160 CNC, 180 NC, 200 CNC, 300 CNC | – | Modul 0,5 bis 4,0 | – | – |
| Verzahnungswälzfräse | Monnier & Zahner MZ150, MZ130, MZ120 CNC | – | Modul 0,4 bis 2,0 | – | – |
| Verzahnungswälzfräse | Wahli W95, W93, W91, W90 | – | Modul 0,2 bis 1,5 | – | – |
| Schneckenfräsmaschine | Lambert CNC | – | Modul 0,3 bis 2,0 | – | – |
| Durchgangsschleifmaschine | Junker, Koenig&Bauer, Estarta Jupiter 500 | – | Wellen Ø 3 mm – Ø 50 mm, Länge 250 mm | – | L. Schaible Werk 2, VS-Schwenningen |
| Einstechschleifmaschine | Tschudin, Junker, Microrex, Agathon Pro Line 400, Cube 350, Ecoline 400, BB10, 150, 350 | – | Ø 4 mm – Ø 65 mm, Länge 280 mm | – | L. Schaible Werk 2 |
| Rundschleifmaschine (zwischen Spitzen) | Studer, Junker, Grindor, Bahmueller S21, S22, S31, S36, EJ10, Grindor Silver, Flex, B45-2 | – | Ø 4 mm – Ø 40 mm, Scheibenbreite 80 mm | – | L. Schaible Werk 2 |
| Feinstschleifmaschine | Strausak T70 | – | Zapfen Ø 0,5 mm – Ø 6,0 mm | – | L. Schaible Werk 2 |
| Finishmaschine (Schaft- und Kugelfinishen) | Monnier & Zahner, Nagel | – | Ø 6 mm – Ø 50 mm, Länge 250 mm | – | L. Schaible Werk 2 |
| 3D CNC-Messmaschine | – | – | – | – | – |
| Verzahnungsmessmaschine | Klingelnberg, Gleason P26, MP150 | – | – | – | – |
| Zweifankenwälzprüfgerät | – | – | – | – | – |
| CNC-Formtester | Mahr, Hommel | – | – | – | L. Schaible Werk 2 |
Zusatzleistungen
Qualität
Die ORCA-Gruppe verfolgt eine Null-Fehler-Philosophie mit den Qualitätsmanagementsystemen aller Betriebe zertifiziert nach ISO 9001:2015; die Neida Bärtschi AG ist zusätzlich nach ISO 13485:2016 zertifiziert. Das Prüfmittelspektrum umfasst 3D CNC-Messmaschinen, Verzahnungsmessmaschinen, Zweiflankenwälzprüfgeräte, CNC-Formtester, Lasermessgeräte und Rauheitsmessgeräte.
| Nachweis | Villingen-Schwenningen (Werk 1) | Villingen-Schwenningen (Werk 2) | Villingen-Schwenningen (WSD Krauss) | Bad Dürrheim | Biberist (CH) |
|---|---|---|---|---|---|
| ISO 9001 | |||||
| ISO 13485 |
Historie
- 1930
Gründung der Ludwig Schaible KG als Triebfabrik in Schwenningen am Neckar; Versorgung der Uhrenindustrie mit Dreh- und Verzahnungsteilen.
- 1939

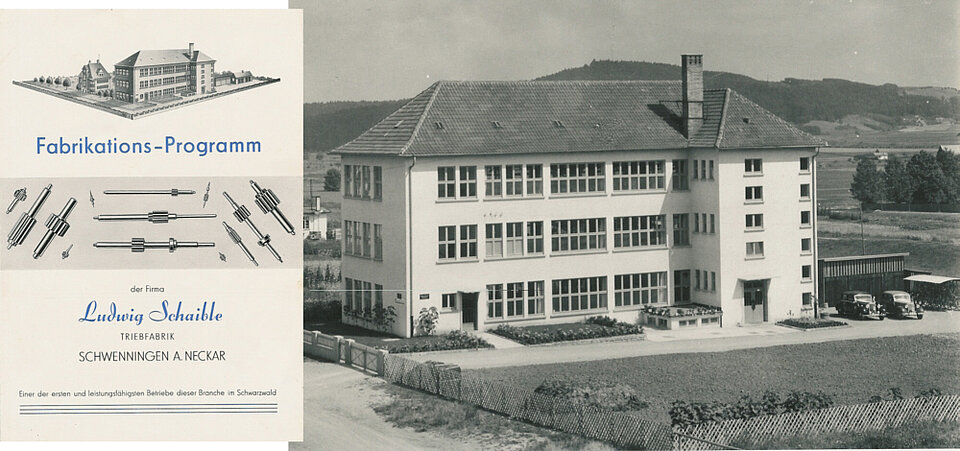

Bezug des 3-geschossigen Produktionsgebäudes in der Lichtensteinstraße 40.
- 1980
Einweihung des Erweiterungsbaus; Kundenspektrum erweitert sich in Getriebetechnik, Feinmechanik und Medizintechnik.
- 1991
Gründung der Dremotec Präzisionsteile durch Bernd Schaible.
- 1997
Zukauf der PFM Mall GmbH in Dürbheim (CNC-Fräsen für Luftfahrt, Automotive, Maschinenbau).
- 1998
Zukauf der WSD Krauss KG in VS-Schwenningen (CNC-Hochpräzisionsdrehteile).
- 2000
Zukauf der Zisterer Präzisionsdrehteile GmbH in Gosheim (Hydraulikkomponenten, Automotive).
- 2003
Umzug WSD Krauss in die Lichtensteinstraße 48.
- 2004
Umzug der PFM Mall GmbH in die Albertistrasse 2 in VS-Schwenningen.
- 2006
Gründung der ORCA Gruppe ('ORCA - the cutting group') mit eigenständigem Kompetenz- und Vertriebszentrum.
- 2007
Gründung des Joint Ventures ORCA KBS GmbH & Co. KG (Mehrspindlertechnologie).
- 2009
Umzug Zisterer in die neue Fertigungsstätte Albertistrasse 2.
- 2012
Übergang der Grässlin Präzisionstechnik GmbH in die ORCA-Gruppe; Verschmelzung PFM Mall in Grässlin; Verschmelzung Dremotec mit L. Schaible GmbH & Co. KG.
- 2015
Übernahme der OPP Precision Parts Sp. z o.o. in Pila, Polen.
- 2018
Umfirmierung Grässlin Präzisionstechnik GmbH in ORCA Systems GmbH.
- 2019
Eröffnung Neubau ORCA Precision Parts Sp. z o.o. (über 3.000 m² Produktionsfläche).
- 2020
50 % Joint-Venture-Beteiligung an der Neida Bärtschi AG in Biberist, Schweiz.
- 2021
ORCA Systems GmbH übernimmt Motherson Techno Precision GmbH; Verlegung des Standorts nach Bad Dürrheim.
- 2023
ORCA Systems GmbH übernimmt operativen Betrieb der turning tec GmbH in Gosheim.
- 2025
Hydraulikbereich der Zisterer Präzisionsdrehteile GmbH wird als eigenständiges Werk 2 in die L. Schaible GmbH & Co. KG integriert.
