Präzisionsteile und Baugruppen aus CNC-Dreh-, Fräs- und Verzahnungstechnik für Automotive, Hydraulik, Medizin- und Luftfahrttechnik
ORCA the cutting group (Sirius Invest GmbH)
Villingen-Schwenningen (4 Standorte) · Bad Dürrheim · Gosheim · Pila (PL) · Biberist (CH)Neu auf Amplifa
Gebündelte Zerspanungskompetenz aus dem Schwarzwald
Die ORCA-Gruppe ist ein Verbund von Zerspanungsunternehmen mit Hauptsitz in Villingen-Schwenningen (Baden-Württemberg), der auf die Fertigung von Präzisionsteilen und Baugruppen spezialisiert ist. Die Kernkompetenzen liegen in der CNC-Drehtechnik (Lang-, Kurz-, Mehrspindel- und Hartdrehen), der 3-, 4- und 5-achsignen CNC-Frästechnik, der Verzahnungstechnik im Modulbereich 0,2 bis 4,0 sowie dem Schleifen, Finishen und Honen von Hydraulikkomponenten. Gefertigt wird ab Stange sowie aus Schmiede- und Gussrohlingen in Werkstoffen wie Stahl, Aluminium (Aludruckguss), Grauguss und Titan, ergänzt durch Oberflächenbearbeitung, Wärmebehandlung und Baugruppenmontage inklusive Endprüfung. Kunden stammen aus Automotive, E-Mobilität, Maschinen- und Antriebstechnik, Hydraulik, Apparatebau, Medizin- und Prüftechnik sowie Luft- und Raumfahrt. Die Gruppe wurde 1930 als Triebfabrik Ludwig Schaible KG für die Uhrenindustrie gegründet und umfasst heute mehrere Standorte in Deutschland, Polen und der Schweiz (Joint Venture) mit einem Umsatz von rund 70 Mio. € (Prognose 2025).
- Standort
- Villingen-Schwenningen
- Verfahren
- CNC-Drehen (ab Stange, mit Y-Achse, Hochdruck-Tieflochbohren, kombinierte Fräsoperationen), Mehrspindeldrehen, Kurzdrehen, Langdrehen, Hartdrehen, CNC-5-Achs-Fräsen (Simultanbearbeitung), CNC-4-Achs-Fräsen, CNC-3-Achs-Fräsen
- Werkstoffe
- Aludruckguss, Stahl, Grauguss, Titan
- Zertifikate
- DIN EN ISO 9001:2015, ISO 9001:2015, ISO 13485:2016 (Medizinprodukte), Energiemanagementsystem (jährliche Zertifizierung), ISO 9001, ISO 13485
- Gegründet
- 1930
- Branchen
- Automotive/Fahrzeugtechnik, E-Mobilität, Maschinenbau, Antriebstechnik, Hydraulik/Mobilhydraulik, Apparatebau
- 01
Projekt- und Neuteilemanagement
- 02
Beschaffung und Planung
- 03
CNC-Zerspanung (Drehen, Fräsen, Verzahnen)
- 04
Schleifen, Finishen, Honen
- 05
Oberflächenbearbeitung / Fremdbearbeitung
- 06
Baugruppenmontage inkl. Endprüfung
- 07
Auslieferung / Logistik (Just-in-Time)
Werkstoffe und Fertigungsverfahren
Stahl
Grundwerkstoff für Drehteile, Wellen, Getriebe- und Hydraulikkomponenten.
Aludruckguss

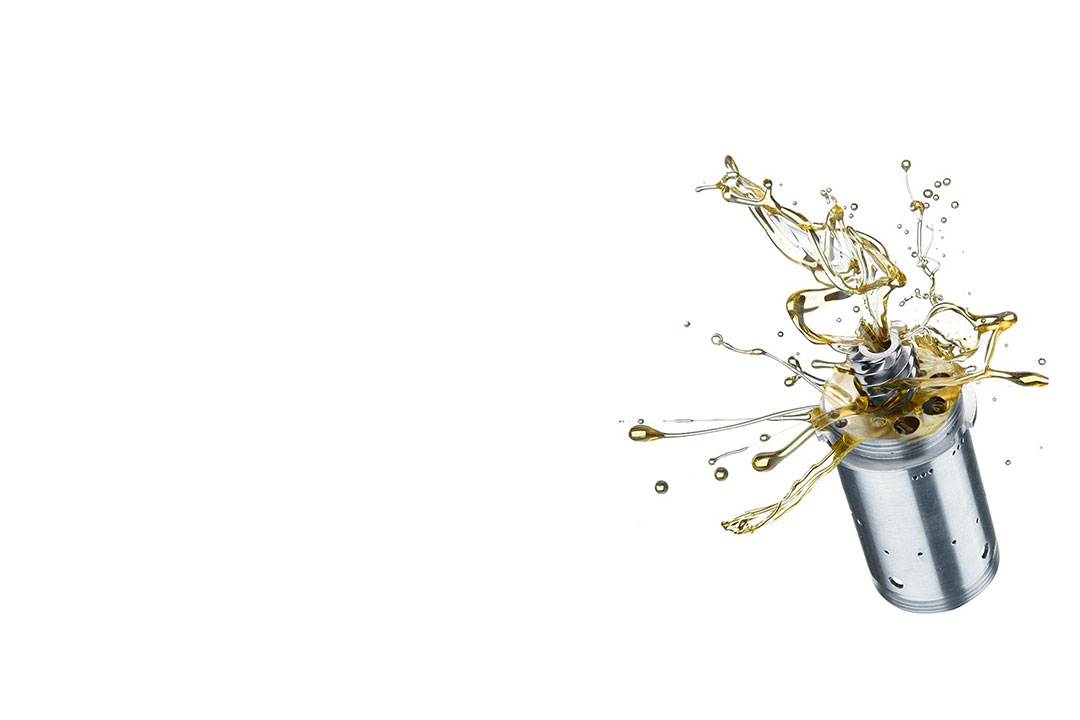

Gussrohlinge für Pumpen-, Getriebe- und Strukturbauteile in Automotive und E-Mobilität.
Grauguss
Bearbeitung von Graugussrohlingen, u. a. für Gehäusekomponenten.
Titan
Gussbearbeitung von Titanrohlingen für anspruchsvolle Luft- und Raumfahrtanwendungen.
Standorte der ORCA-Gruppe

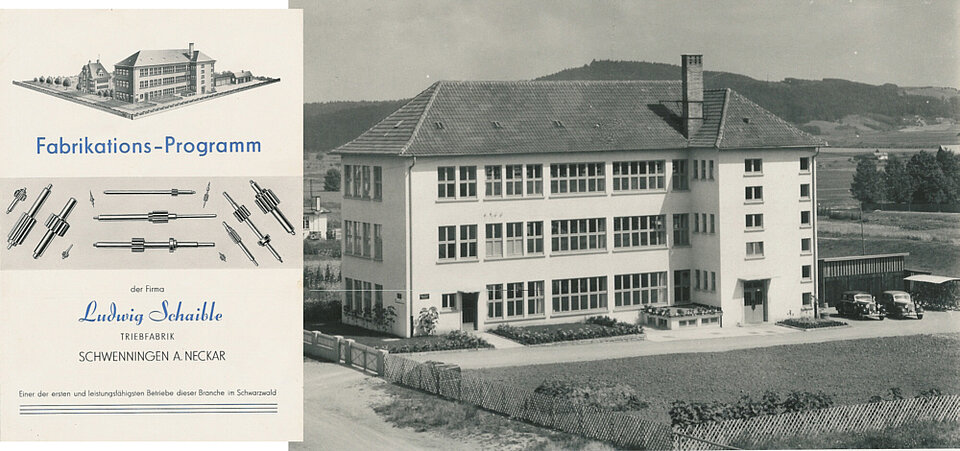

Villingen-Schwenningen (Lichtensteinstr. 40)
DEHauptsitz, Vertriebs- und Kompetenzzentrum; L. Schaible GmbH & Co. KG Werk 1 (Verzahnungstechnik)
- Losgröße
- Mittel- bis Großserie
- Werkstoffe
- Stahl, Messing, Aluminium
- Verzahnungswälzfräsmaschinen (Köpfer, Monnier & Zahner, Wahli)
- Schneckenfräsmaschinen
- Verzahnungsmessmaschinen (Klingelnberg P26, Gleason MP150)
- 3D-CNC-Messmaschinen

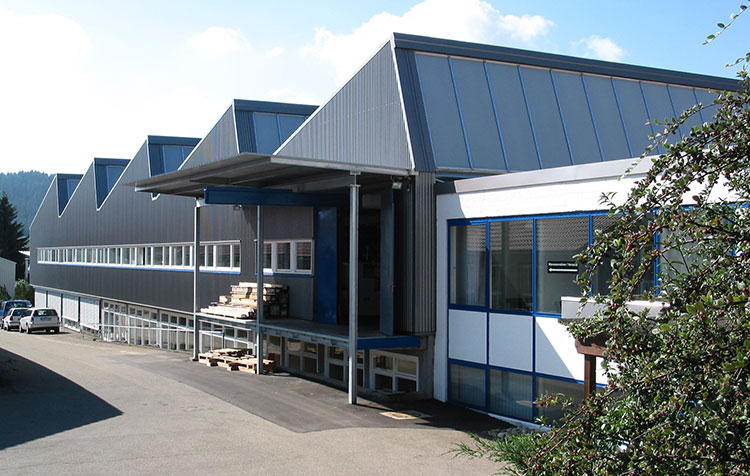

Villingen-Schwenningen (Albertistr. 2)
DEORCA Vertriebszentrum; L. Schaible GmbH & Co. KG Werk 2 (Hydraulik, ehem. Zisterer Präzisionsdrehteile)
- Losgröße
- Mittel- bis Großserie
- Werkstoffe
- Stahl
- Durchgangsschleifmaschinen (Junker Jupiter 500, Koenig&Bauer, Estarta)
- Einstechschleifmaschinen (Tschudin, Junker, Agathon)
- Spitzenschleifmaschinen (Studer, Junker, Bahmueller)
- Feinstschleifmaschine Strausak T70
- Schaft- und Kugelfinishmaschinen (Monnier & Zahner, Nagel)
- CNC-Formtester (Mahr, Hommel)
Villingen-Schwenningen (Lichtensteinstr. 48)
DEWSD Krauss GmbH & Co. KG – Mess- und Prüftechnik, Präzisionsdrehteile/Mikromechanik, Medizintechnik
- Stückgewicht / Größe
- Drehteile Ø 0,25–32 mm
- Losgröße
- Mittelserie
- Werkstoffe
- Stahl, Edelstahl, Messing
- CNC-Langdrehmaschinen (Citizen, Star, Tsugami)
- Mess- und Prüfmittel für Konturen, Oberflächen, Form- und Lagetoleranzen

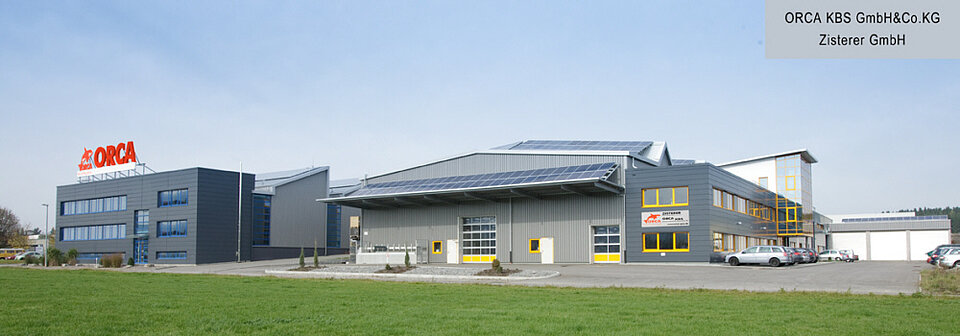

Villingen-Schwenningen (Spittelbronner Weg)
DEStandort Spittelbronner Weg – Mehrspindeldrehtechnik (ehem. Dremotec/ORCA KBS)
- Stückgewicht / Größe
- Drehteile bis Ø 42 mm
- Losgröße
- Großserie
- Werkstoffe
- Stahl, Messing
- Mehrspindeldrehmaschinen Index MS 40, MS 32, MS 18
- Gildemeister GM 16
- DMG TAJMAC MORI-SAY 832 AC

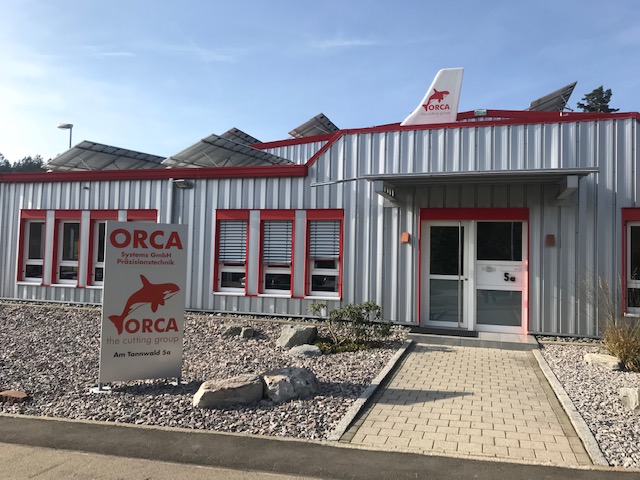

Bad Dürrheim
DEORCA Systems GmbH – Dreh- und Frästechnik für Automotive, Apparatebau, E-Mobilität und Luftfahrt
- Stückgewicht / Größe
- Frästeile 0,2–100 kg
- Losgröße
- Klein- bis Großserie
- Werkstoffe
- Aluminium (Aludruckguss), Stahl, Grauguss, Titan
- 5-Achs-Bearbeitungszentren Hermle C800U, C40, C400, B300; Grob 350; DMG DMU Evolution
- 4-Achs-Bearbeitungszentren Heller H2000, DMG DMC 80H, Fehlmann PICOMAX P51
- 3-Achs-Bearbeitungszentren Mazak, Mikron, Haas
- Dreh-Fräszentren Miyano ABX 65, Okuma LB3000
- Kurzdrehmaschinen Traub TNC, Index G200, Miyano ABX 64
Gosheim
DEWerk Gosheim (ehem. turning tec GmbH, 2023 übernommen) – Dreh- und Frästechnik für Automotive/Verzahnungstechnik
- Losgröße
- Mittel- bis Großserie
- Werkstoffe
- Stahl
- Drehmaschinen Okuma LB300, LB200
- Takisawa TMN 250
- Hartdrehmaschine Spinner PD-V4

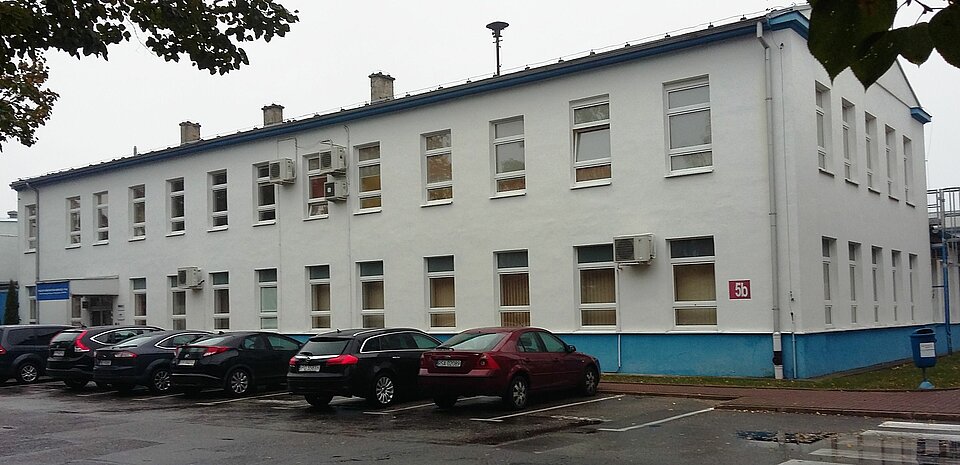

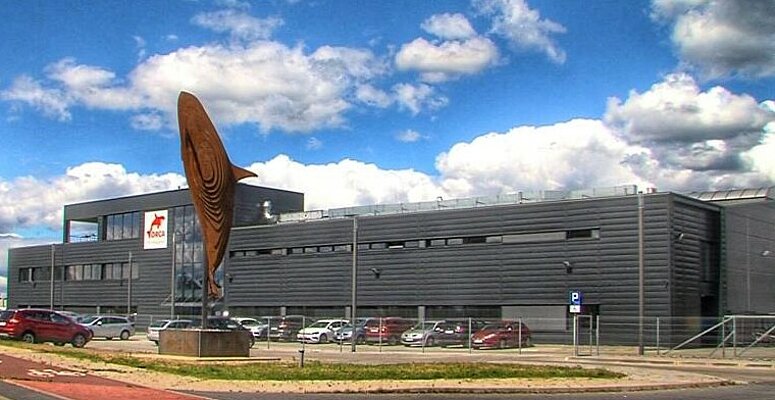

Pila
PLORCA Precision Parts Sp. z o.o. – 5-Achsen-Frästeile und Baugruppenmontage (Neubau 2019, über 3.000 qm)
- Stückgewicht / Größe
- Frästeile 0,2–50 kg
- Losgröße
- Klein- bis Mittelserie
- Werkstoffe
- Aluminium, Stahl, Edelstahl
- 5-Achsen-CNC-Fräszentren (Hermle, Fanuc Robodrill)
- Dreh-Fräszentren
- 3D-CNC-Messmaschinen

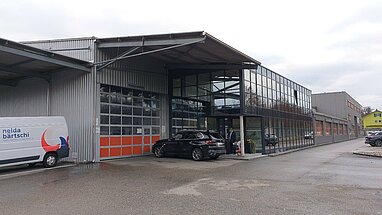

Biberist
CHNeida Bärtschi AG (50 % Joint Venture seit 2020) – hochpräzise Drehteile für Medizin-, Gebäude- und Messtechnik
- Losgröße
- Klein- bis Mittelserie
- Werkstoffe
- Stahl, Edelstahl, Messing

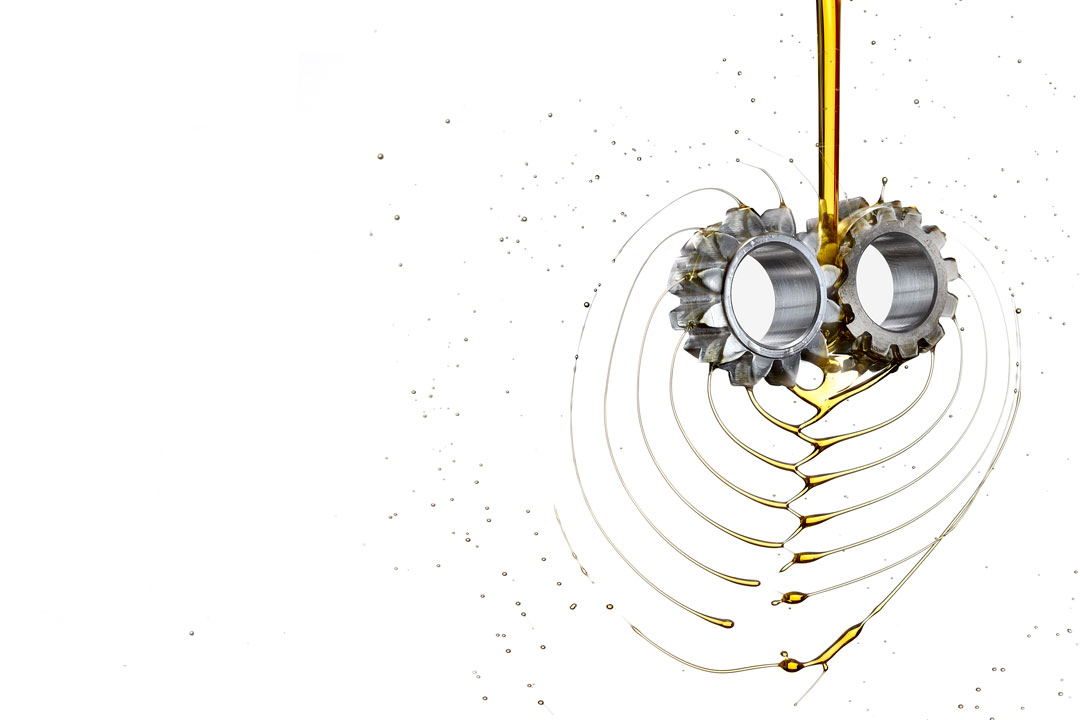

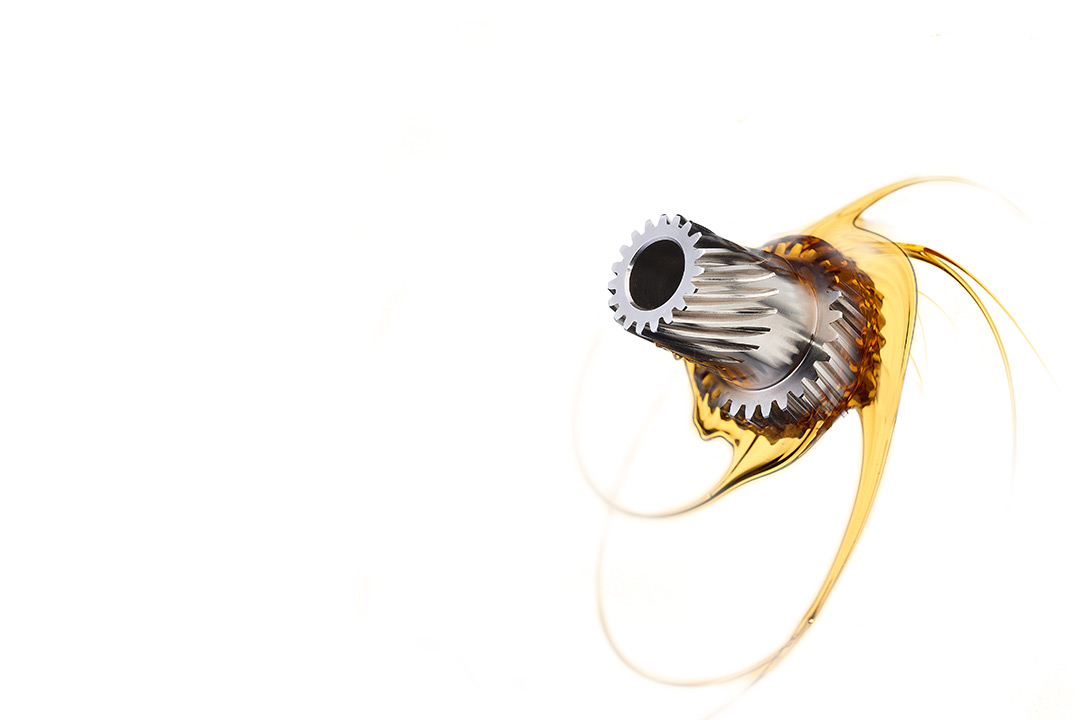

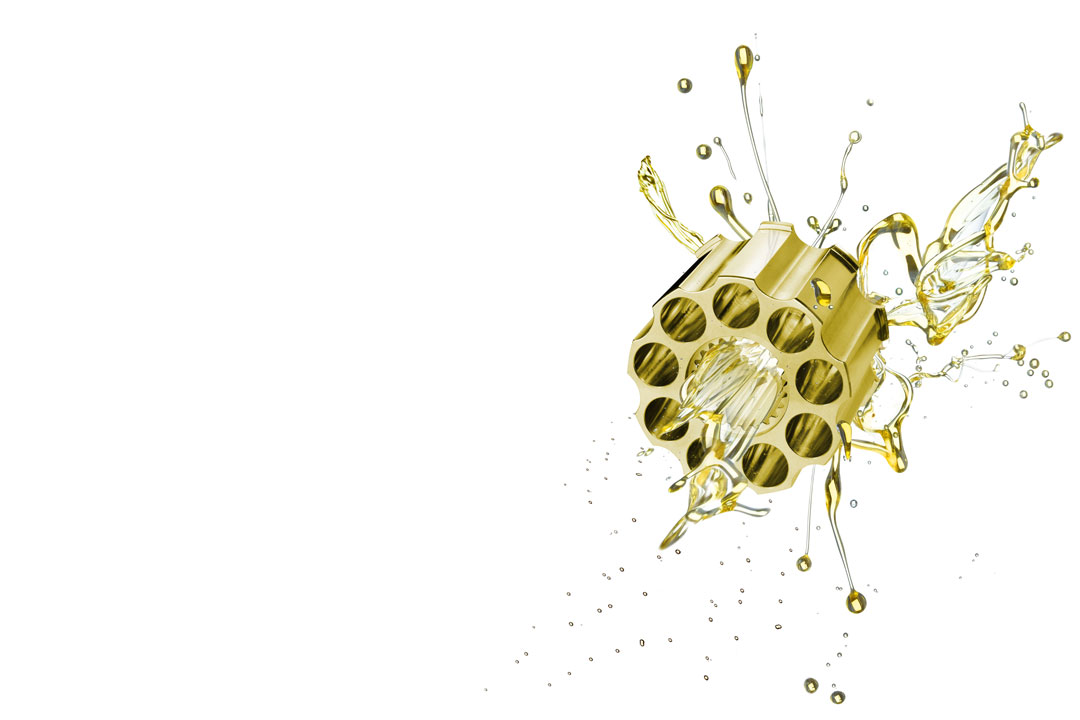

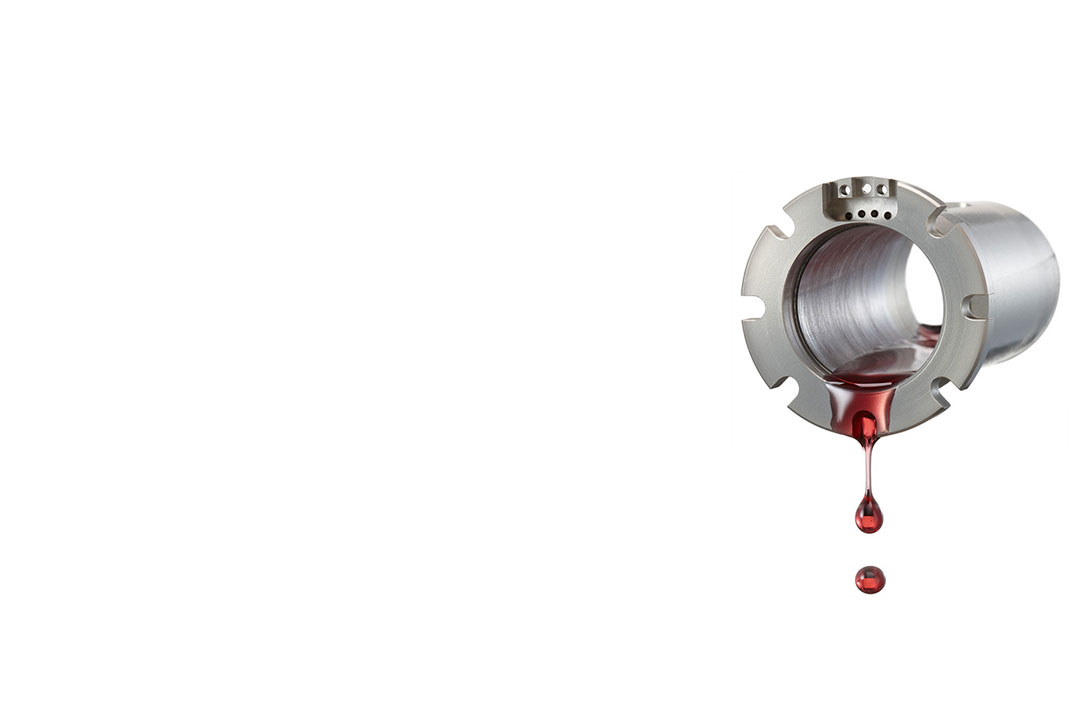

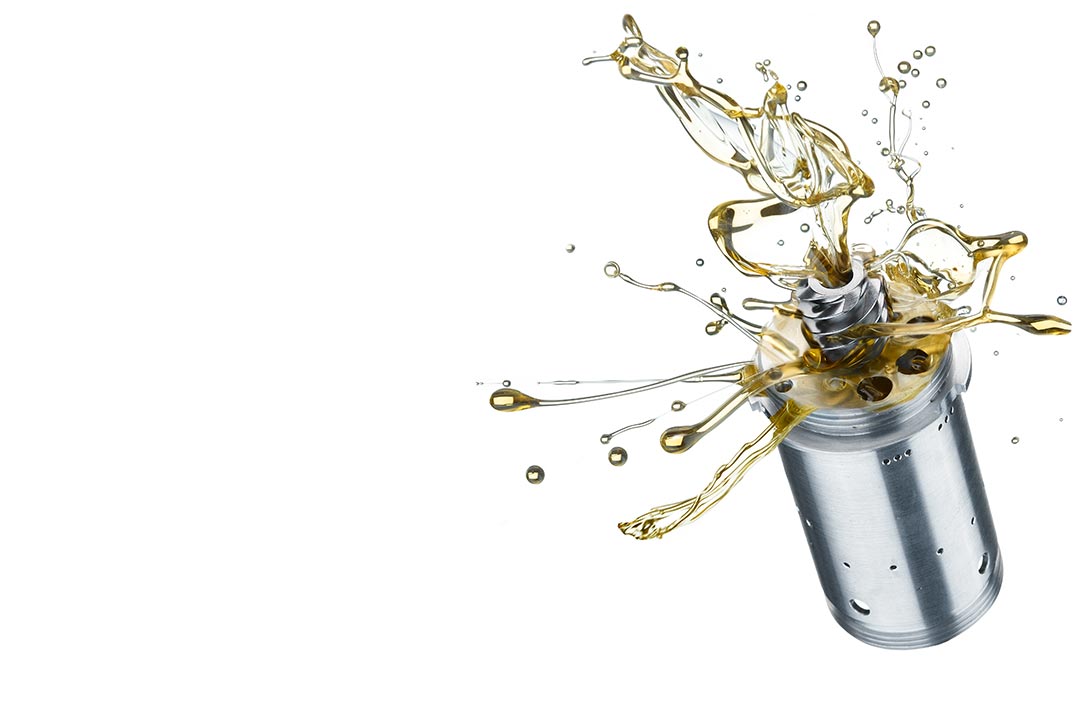

Bauteile und Kompetenzfelder
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Drehen (ab Stange, mit Y-Achse, Hochdruck-Tieflochbohren, kombinierte Fräsoperationen)Zerspanung | – | – | – | – | – |
| MehrspindeldrehenZerspanung | – | – | – | – | – |
| KurzdrehenZerspanung | – | – | 0 – 3 kg | – | – |
| LangdrehenZerspanung | – | – | – | – | – |
| HartdrehenZerspanung | – | – | – | – | – |
| CNC-5-Achs-Fräsen (Simultanbearbeitung)Zerspanung | – | – | 0,2 kg – 50 kg | – | Schmiederohlinge, Gussrohlinge |
| CNC-4-Achs-FräsenZerspanung | – | – | 0,2 kg – 100 kg | – | Schmiederohlinge, Gussrohlinge |
| CNC-3-Achs-FräsenZerspanung | – | bis 3 m | 0,2 kg – 40 kg | – | Schmiederohlinge, Gussrohlinge |
| Dreh-Fräsen (universelle CNC-Dreh-/Fräszentren)Zerspanung | – | – | – | – | – |
| VerzahnungswälzfräsenZerspanung | – | – | – | – | – |
| Fräsen von SchneckenverzahnungenZerspanung | – | – | – | – | – |
| Strehlen von SchneckenverzahnungenZerspanung | – | – | – | – | – |
| Schälwälzfräsen von gehärteten TeilenZerspanung | – | – | – | – | – |
| DurchgangsschleifenOberfläche | bis 0,0015 mm | 250 mm | – | – | – |
| EinstechschleifenOberfläche | – | 280 mm | – | – | – |
| Schleifen zwischen SpitzenOberfläche | bis 0,0015 mm | Scheibenbreite 80 mm | – | – | – |
| FeinstschleifenOberfläche | – | – | – | – | – |
| Schaft- und KugelfinishenOberfläche | – | 250 mm | – | – | – |
| HonenOberfläche | – | – | – | – | – |
| OberflächenbearbeitungOberfläche | – | – | – | – | – |
| Wärmebehandlung/Härteverfahren (als kundenspezifische Prozessergänzung)Wärmebehandlung | – | – | – | – | – |
| Baugruppenmontage inkl. EndprüfungMontage | – | – | – | – | – |
| Montage von PumpenMontage | – | – | – | – | – |
| 3D-CNC-Messung und Verzahnungsprüfung (Zweiflankenwälzprüfung, Verzahnungsmesstechnik)Prüfung | – | – | – | – | – |
| Gussbearbeitung (Bearbeitung von Guss- und Schmiederohlingen)Zerspanung | – | – | – | – | Aludruckguss, Stahl, Grauguss, Titan |
62 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Mehrspindeldrehmaschine | Index MS 40, MS 32, MS 18 | – | Drehteile bis Ø 42 mm | – | ORCA-Gruppe |
| Mehrspindeldrehmaschine | Gildemeister GM 16 | – | Drehteile bis Ø 16 mm | – | ORCA-Gruppe |
| Mehrspindeldrehmaschine | DMG TAJMAC MORI-SAY 832 AC | – | Drehteile bis Ø 32 mm | – | ORCA-Gruppe |
| Kurzdrehmaschine | Miyano ABX 64 | – | Futterteile bis 3 kg und Ø 150 mm | – | ORCA-Gruppe |
| Kurzdrehmaschine | Miyano ANX 42 | – | Drehteile bis Ø 42 mm | – | ORCA-Gruppe |
| Kurzdrehmaschine | Traub TNC 65, 42, 30 (alle mit Y-Achse) | – | komplexe Drehteile bis Ø 65 mm | – | ORCA-Gruppe |
| Kurzdrehmaschine | Index G200 (mit Y- und B-Achse) | – | komplexe Drehteile bis Ø 65 mm | – | ORCA-Gruppe |
| Kurzdrehmaschine | Index ABC | – | Drehteile bis Ø 65 mm | – | ORCA-Gruppe |
| Drehmaschine | Okuma LB300, LB200 | – | Drehteile bis Ø 240 mm | – | ORCA-Gruppe |
| Drehmaschine | Takisawa TMN 250 | – | komplexe Drehteile bis Ø 80 mm | – | ORCA-Gruppe |
| Langdrehmaschine | Citizen B12, K12, L12, A20, L20, M16, M20, M32 | – | komplexe Drehteile bis Ø 32 mm | – | ORCA-Gruppe |
| Langdrehmaschine | Star SW 7, SB12, SW 12, SB16, SR 20, SR 32, ST 38 | – | komplexe Drehteile bis Ø 38 mm | – | ORCA-Gruppe |
| Langdrehmaschine (konventionell) | Tornos Bechler | – | Drehteile bis Ø 20 mm | – | ORCA-Gruppe |
| Langdrehmaschine | Tsugami BO 125, BO 205, BO 326 | – | komplexe Drehteile bis Ø 32 mm | – | ORCA-Gruppe |
| Hartdrehmaschine | Spinner PD-V4 | – | hochpräzise Drehteile bis Ø 50 mm | – | ORCA-Gruppe |
| 5-Achs-Bearbeitungszentrum | Hermle C800U, C40, C400, B300 | – | – | – | ORCA-Gruppe |
| 5-Achs-Bearbeitungszentrum | Grob 350 | – | – | – | ORCA-Gruppe |
| 5-Achs-Bearbeitungszentrum | DMG DMU Evolution | – | – | – | ORCA-Gruppe |
| 5-Achs-Bearbeitungszentrum | Fanuc Robodrill | – | – | – | ORCA-Gruppe |
| 4-Achs-Bearbeitungszentrum | Heller H2000 | – | – | – | ORCA-Gruppe |
| 4-Achs-Bearbeitungszentrum | DMG DMC 80H | – | – | – | ORCA-Gruppe |
| 4-Achs-Bearbeitungszentrum | Fanuc Robodrill | – | – | – | ORCA-Gruppe |
| 4-Achs-Bearbeitungszentrum | Fehlmann PICOMAX P51 | – | – | – | ORCA-Gruppe |
| 3-Achs-Bearbeitungszentrum | Mazak | – | – | – | ORCA-Gruppe |
| 3-Achs-Bearbeitungszentrum | Mikron | – | – | – | ORCA-Gruppe |
| 3-Achs-Bearbeitungszentrum | Haas | – | – | – | ORCA-Gruppe |
| 3-Achs-Bearbeitungszentrum | Hermle C400 | – | – | – | ORCA-Gruppe |
| Dreh-Fräszentrum | Miyano ABX 65 | – | Dreh-/Frästeile Ø 5 mm – Ø 300 mm | – | ORCA-Gruppe |
| Dreh-Fräszentrum | Okuma LB3000 | – | Dreh-/Frästeile Ø 5 mm – Ø 300 mm | – | ORCA-Gruppe |
| Verzahnungswälzfräsmaschine | Monnier & Zahner D2000 CNC | – | Modul 1,0 bis 4,0 | – | ORCA-Gruppe |
| Verzahnungswälzfräsmaschine | Köpfer 153 CNC + NC | – | Modul 0,3 bis 2,0 | – | ORCA-Gruppe |
| Verzahnungswälzfräsmaschine | Köpfer 160 CNC | – | Modul 0,5 bis 2,5 | – | ORCA-Gruppe |
| Verzahnungswälzfräsmaschine | Köpfer 180 NC | – | Modul 0,5 bis 2,5 | – | ORCA-Gruppe |
| Verzahnungswälzfräsmaschine | Köpfer 200 CNC | – | Modul 0,5 bis 4,0 | – | ORCA-Gruppe |
| Verzahnungswälzfräsmaschine | Köpfer 300 CNC | – | Modul 1,0 bis 4,0 | – | ORCA-Gruppe |
| Verzahnungswälzfräsmaschine | Monnier & Zahner MZ150 CNC | – | Modul 0,5 bis 2,0 | – | ORCA-Gruppe |
| Verzahnungswälzfräsmaschine | Monnier & Zahner MZ130 CNC | – | Modul 0,5 bis 1,5 | – | ORCA-Gruppe |
| Verzahnungswälzfräsmaschine | Wahli W95 CNC | – | Modul 0,5 bis 1,5 | – | ORCA-Gruppe |
| Verzahnungswälzfräsmaschine | Monnier & Zahner MZ120 CNC | – | Modul 0,4 bis 1,25 | – | ORCA-Gruppe |
| Verzahnungswälzfräsmaschine | Wahli W93, W91, W90 | – | Modul 0,2 bis 1,0 | – | ORCA-Gruppe |
| Schneckenfräsmaschine | Lambert CNC | – | Modul 0,3 bis 2,0 | – | ORCA-Gruppe |
| Schneckenfräsmaschine | Monnier & Zahner MZ120 CNC | – | Modul 0,4 bis 1,25 | – | ORCA-Gruppe |
| Durchgangsschleifmaschine | Junker Jupiter 500 | – | Wellen Ø 3–50 mm, Länge 250 mm | – | L. Schaible Werk 2 |
| Durchgangsschleifmaschine | Koenig&Bauer | – | Wellen Ø 3–50 mm, Länge 250 mm | – | L. Schaible Werk 2 |
| Durchgangsschleifmaschine | Estarta | – | Wellen Ø 3–50 mm, Länge 250 mm | – | L. Schaible Werk 2 |
| Einstechschleifmaschine | Tschudin Pro Line 400, Cube 350, Ecoline 400 | – | Ø 4–65 mm, Länge 280 mm | – | L. Schaible Werk 2 |
| Einstechschleifmaschine | Junker BB10 | – | Ø 4–65 mm, Länge 280 mm | – | L. Schaible Werk 2 |
| Einstechschleifmaschine | Microrex | – | Ø 4–65 mm, Länge 280 mm | – | L. Schaible Werk 2 |
| Einstechschleifmaschine | Agathon 150, 350 | – | Ø 4–65 mm, Länge 280 mm | – | L. Schaible Werk 2 |
| Spitzenschleifmaschine | Studer S21, S22, S31, S36 | – | Ø 4–40 mm, Scheibenbreite 80 mm | – | L. Schaible Werk 2 |
| Spitzenschleifmaschine | Junker EJ10 | – | Ø 4–40 mm, Scheibenbreite 80 mm | – | L. Schaible Werk 2 |
| Spitzenschleifmaschine | Grindor Silver | – | Ø 4–40 mm, Scheibenbreite 80 mm | – | L. Schaible Werk 2 |
| Spitzenschleifmaschine | Bahmueller Flex, B45-2 | – | Ø 4–40 mm, Scheibenbreite 80 mm | – | L. Schaible Werk 2 |
| Feinstschleifmaschine | Strausak T70 | – | Zapfen Ø 0,5–6,0 mm | – | L. Schaible Werk 2 |
| Schaft- und Kugelfinishmaschine | Monnier & Zahner | – | Ø 6–50 mm, Länge 250 mm | – | L. Schaible Werk 2 |
| Schaft- und Kugelfinishmaschine | Nagel | – | Ø 6–50 mm, Länge 250 mm | – | L. Schaible Werk 2 |
| Verzahnungsmessmaschine | Klingelnberg P26 | – | – | – | ORCA-Gruppe |
| Verzahnungsmessmaschine | Gleason MP150 | – | – | – | ORCA-Gruppe |
| Zweiflankenwälzprüfgerät | – | – | – | – | ORCA-Gruppe |
| CNC-Formtester | Mahr | – | – | – | L. Schaible Werk 2 |
| CNC-Formtester | Hommel | – | – | – | L. Schaible Werk 2 |
| 3D-CNC-Messmaschine | – | – | – | – | ORCA-Gruppe |
Zusatzleistungen
Qualität und Zertifikate
Die Qualitätsmanagementsysteme aller Betriebe der ORCA-Gruppe sind zertifiziert (u. a. DIN EN ISO 9001:2015; Neida Bärtschi zusätzlich ISO 13485:2016). Die Prüfmittel umfassen 3D-CNC-Messmaschinen, Verzahnungsmessmaschinen (Klingelnberg, Gleason), CNC-Formtester, Lasermessgeräte und Rauheitsmessgeräte bis zur eigenen Kalibrierung.
| Nachweis | Villingen-Schwenningen | Bad Dürrheim | Gosheim | Pila | Biberist |
|---|---|---|---|---|---|
| ISO 9001 | |||||
| ISO 13485 |
Historie der ORCA-Gruppe
- 1930
Gründung der Ludwig Schaible KG als Triebfabrik in Schwenningen am Neckar; Zulieferer der Uhrenindustrie
- 1939
Bezug der Produktionsräume in der Lichtensteinstraße 40
- 1980
Einweihung des Erweiterungsbaus; Kundenspektrum erweitert auf Getriebetechnik, Feinmechanik und Medizintechnik
- 1991
Gründung der Dremotec Präzisionsteile durch Bernd Schaible
- 1997
Zukauf der PFM Mall GmbH in Dürbheim
- 1998
Zukauf der WSD Krauss KG
- 2000
Zukauf der Zisterer Präzisionsdrehteile GmbH in Gosheim
- 2003
Umzug WSD Krauss in die Lichtensteinstraße 48
- 2004
Umzug der PFM Mall GmbH in die Albertistrasse 2, VS-Schwenningen
- 2006
Gründung der ORCA-Gruppe; Zusammenführung des Vertriebs
- 2007
Gründung des Joint Ventures ORCA KBS GmbH & Co. KG
- 2009
Umzug der Zisterer Präzisionsdrehteile GmbH in die Albertistrasse 2
- 2012
Übernahme der Grässlin Präzisionstechnik GmbH; PFM Mall eingegliedert; Verschmelzung Dremotec mit L. Schaible GmbH & Co. KG
- 2015
Übernahme der OPP Precision Parts Sp. z o.o. in Pila, Polen
- 2018
Umfirmierung der Grässlin Präzisionstechnik GmbH in ORCA Systems GmbH
- 2019
Eröffnung Neubau ORCA Precision Parts Sp. z o.o. (über 3.000 qm Produktionsfläche)
- 2020
50 % Joint-Venture-Beteiligung an der Neida Bärtschi AG in Biberist, Schweiz
- 2021
ORCA Systems GmbH übernimmt Motherson Techno Precision GmbH; Verlegung des Standorts nach Bad Dürrheim
- 2023
ORCA Systems GmbH übernimmt operativen Betrieb der turning tec GmbH in Gosheim
- 2025
Hydraulikbereich der Zisterer Präzisionsdrehteile GmbH wird als Werk 2 der L. Schaible GmbH & Co. KG geführt
