Metalldrückerei mit 3D-Laserbearbeitung: Blechformteile, Reflektoren und Baugruppen aus Metall in Affeltrangen.
OTT Metalldrückerei AG
Affeltrangen (TG)Neu auf Amplifa
Über OTT Metalldrückerei
Die OTT Metalldrückerei AG ist ein Schweizer Familienunternehmen in zweiter Generation mit rund 60 Jahren Erfahrung im Metalldrücken und 3D-Lasern. Am Hauptsitz in Affeltrangen (Kanton Thurgau) werden Blechformteile wie Rondellen, Reflektoren, Leuchtenkegel, Apparategehäuse, Trichter und komplette Baugruppen gefertigt – vom Einzelstück bis zur Grossserie mit Rondellendurchmessern bis 1200 mm. Das Verfahrensspektrum umfasst Metalldrücken von Hand, mit hydraulischer Unterstützung, auf Drückautomaten und im Heissumformen, 3D-Laserschneiden und Laserschweissen auf zwei TruLaser Cell 7040 (Arbeitsraum 4000 x 1500 x 750 mm), Tiefziehen bis 160 Tonnen Presskraft, Stanzen bis 60 Tonnen, Abkanten, Bolzen- und Punktschweissen, Schleifen und Polieren sowie Oberflächenveredelung. Verarbeitet werden Aluminium, Kupfer, Messing, Stahl, Edelstahl, Zink und Nickel-Kupfer-Legierungen. Eigener Werkzeugbau, CAD-Konstruktion und Holzformen drechseln ergänzen die Fertigung. Kunden kommen aus Leuchtenherstellung, Maschinen- und Apparatebau, Pharma und Chemie, Fahrzeugbau, Elektroindustrie, Spenglerei sowie Haus, Hof und Gastronomie.
- Standort
- Affeltrangen
- Verfahren
- Metalldrücken (Drückautomat), Metalldrücken von Hand, Drücken mit hydraulischer Unterstützung, Heiss umformen (Drücken mit Flamme erhitzt), 3D-Laserschneiden, Laserschweissen (mit/ohne Zusatzdraht), 3D-Programmierung (ab 3D-Modell/Step-Datei), Tiefziehen (Zugdruckumformen)
- Werkstoffe
- Aluminium, Kupfer, Edelstahl / Chromnickelstahl (18/10), Zink, Messing, Nickel-Kupfer-Legierung, Stahl, Blaublech
- Mitarbeiter
- ca. 10
- Branchen

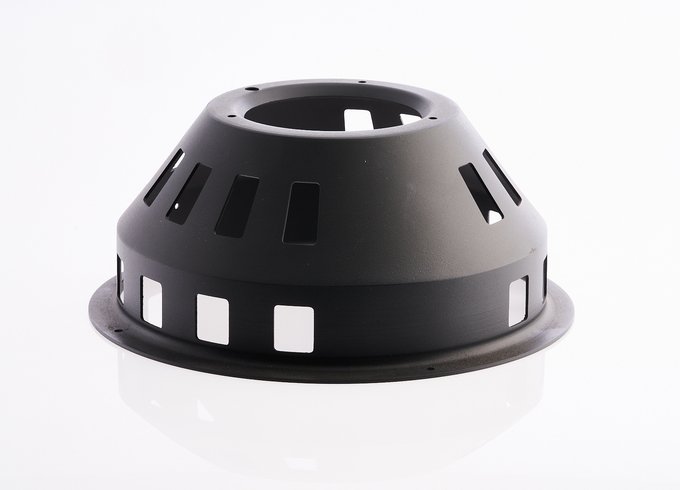

- Leuchtenherstellung / Beleuchtung, Maschinen- und Apparatebau, Fahrzeuge & Mobilität, Pharma & Chemie, Elektroindustrie, Spenglerei
- 01

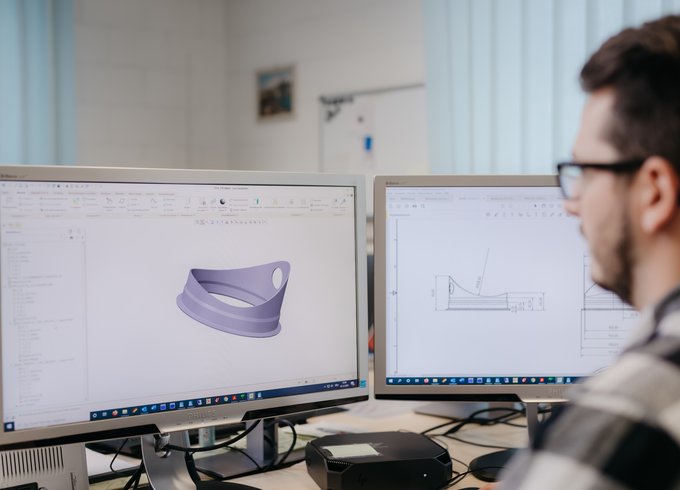

Beratung & CAD-Konstruktion
- 02

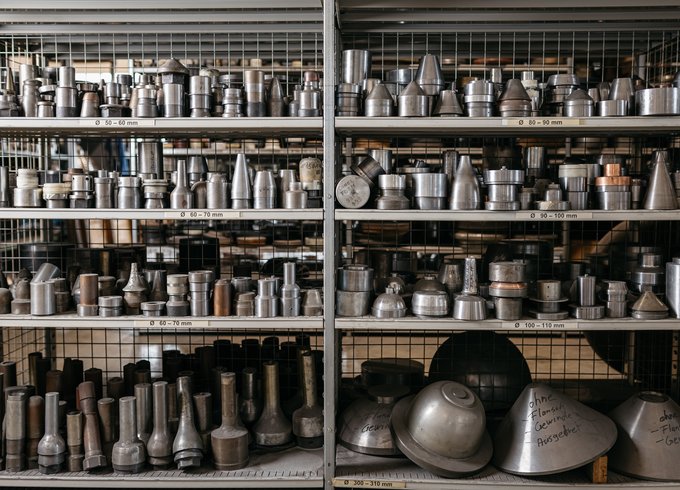

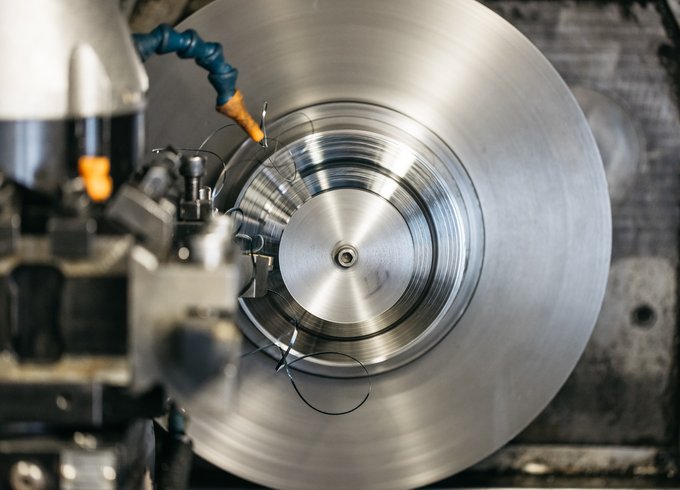

Eigener Werkzeugbau (Drückformen, Stanz-/Presswerkzeuge, Holzformen)
- 03
Rondellen schneiden
- 04

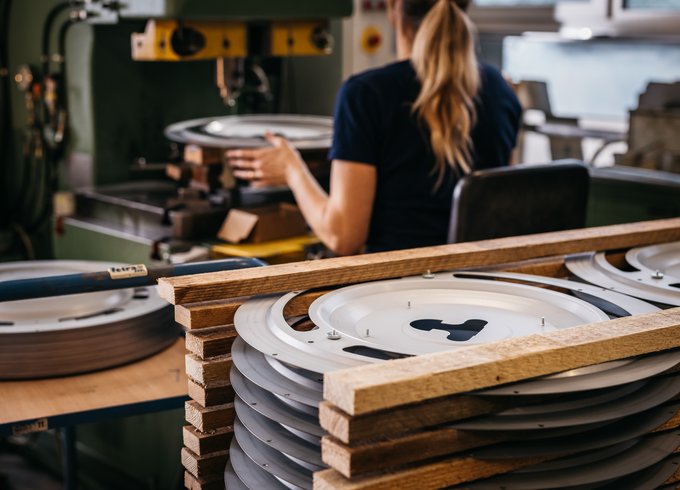

Metalldrücken / Tiefziehen / Stanzen / Abkanten
- 05
3D-Laserschneiden & Schweissen (Bolzen-, Punkt-, TIG/MIG/MAG-Schweissen)
- 06

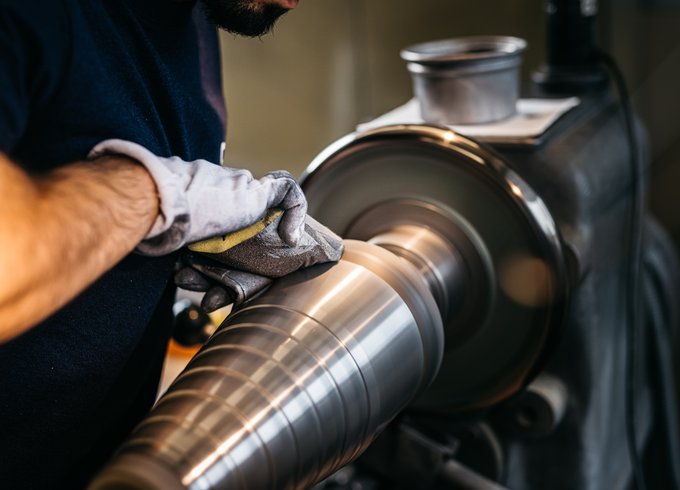

Schleifen, Polieren, Oberflächenveredelung
- 07

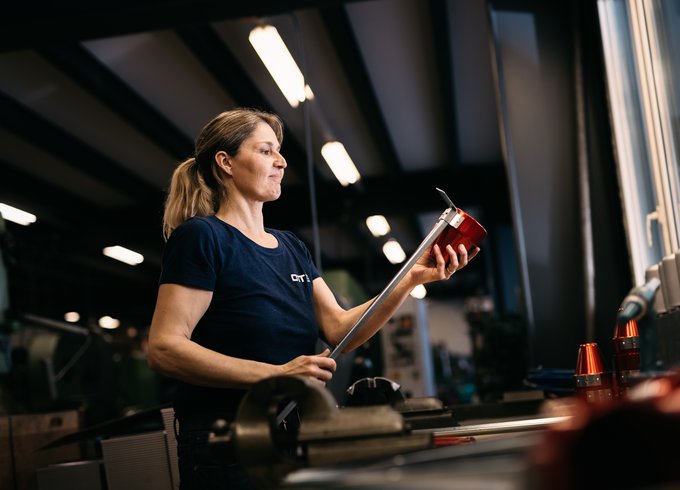

Montage & Qualitätskontrolle
- 08
Lagerung & Versand
Werkstoffe & Verfahren
Aluminium

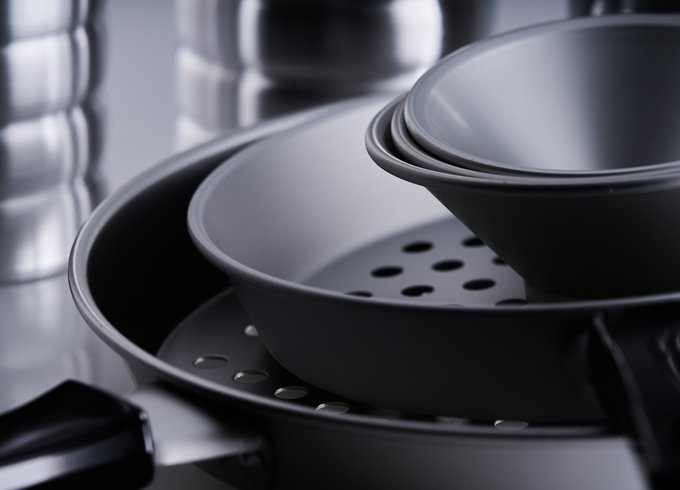

Hauptwerkstoff für gedrückte Rondelle, Leuchten, Haushalts- und Gastroartikel; eloxierbar.
Kupfer
Für Pendelgehäuse, Gefässe und Spenglereiartikel; gut von Hand drückbar.
Messing
u. a. für Komponenten im Maschinenbau, z. B. Tabourmajorstock-Kugel, glanzverchromt.
Stahl / Blaublech
Für Christbaumständer, Gehstockständer und Formen im Haus-Hof-Bereich.
Edelstahl / Chromnickelstahl 18/10
Für Spenglereiartikel, Pharma- und Chemiekomponenten und Einzelkelche, spülmaschinenfest.
Zink

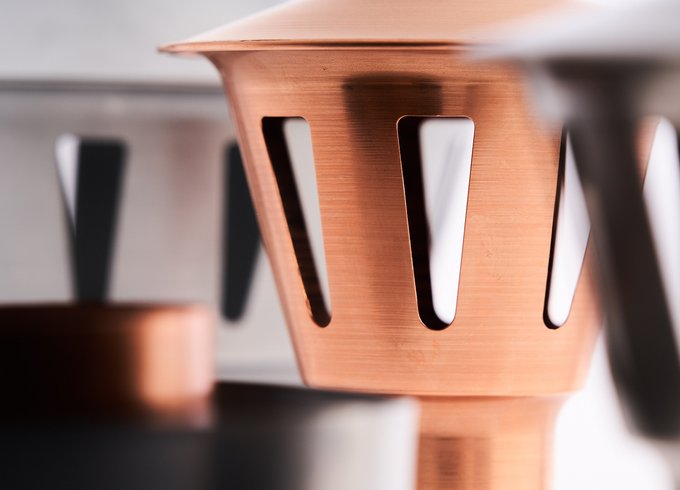

Für Spenglereiartikel wie Übergangsstücke und Dunstrohrhüte, ab Lager lieferbar.
Nickel-Kupfer-Legierung
Für sprühfesten Sprudelkappen in Pharma- und Chemieanwendungen, 3D-lasergeschnitten.
Holz (Esche, Buche)

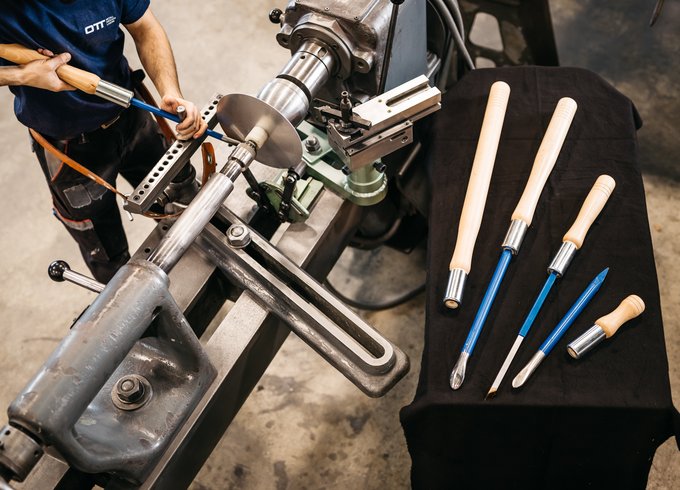

Für Holzformen und Drückmodelle sowie Griffe für Metalldrücker-Werkzeuge.
Plexiglas
Loch-Einsatz in Spiegelglanz für Abendmahl-Tabletts.
Standort
Affeltrangen
CHHauptsitz / Produktion
- Stückgewicht / Größe
- Rondell-Ø bis 1200 mm
- Losgröße
- Einzelstücke bis Grossserie
- Werkstoffe
- Aluminium, Kupfer, Messing, Stahl, Edelstahl, Zink, Nickel-Kupfer-Legierung
- 2x TruLaser Cell 7040 (Trumpf, 6-Achsen, Arbeitsraum 4000 x 1500 x 750 mm mit Rundachse)

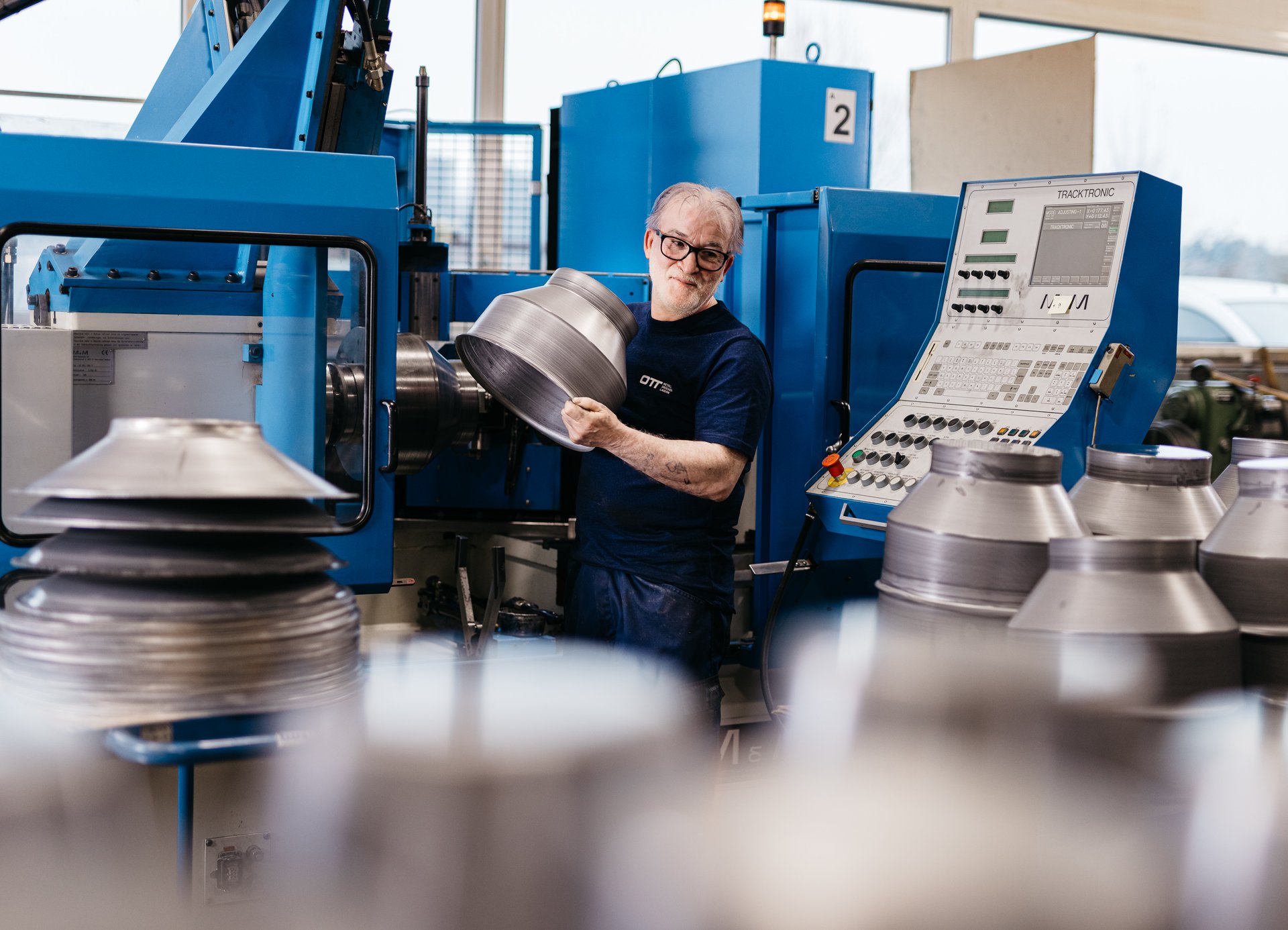

- Drückautomat (Rondell-Ø bis 1200 mm)
- Tiefziehpresse bis 160 t
- Stanzpresse bis 60 t
- Kreisschere
- Abkantpresse (Biegelänge bis 1000 mm)
- Bolzenschweissanlage mit automatischer Zuführung
- Punktschweissanlage
- Schleif- und Polierarbeiten
- Eigener Werkzeugbau
Bauteile & Spezialitäten
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Metalldrücken (Drückautomat)Umformung | – | Rondellen-Ø bis 1200 mm | – | mittlere Serien – grosse Serien | verschiedenste Materialien |
| Metalldrücken von HandUmformung | – | Rondellen-Ø bis 1200 mm | – | Einzelstücke – mittelgrosse Serien | Aluminium, Kupfer, dünne, weiche Materialien |
| Drücken mit hydraulischer UnterstützungUmformung | – | Rondellen-Ø bis 1200 mm | – | Einzelstücke – mittlere Serien | dickere Materialien |
| Heiss umformen (Drücken mit Flamme erhitzt)Umformung | – | – | – | – | dicke oder besonders harte Materialien |

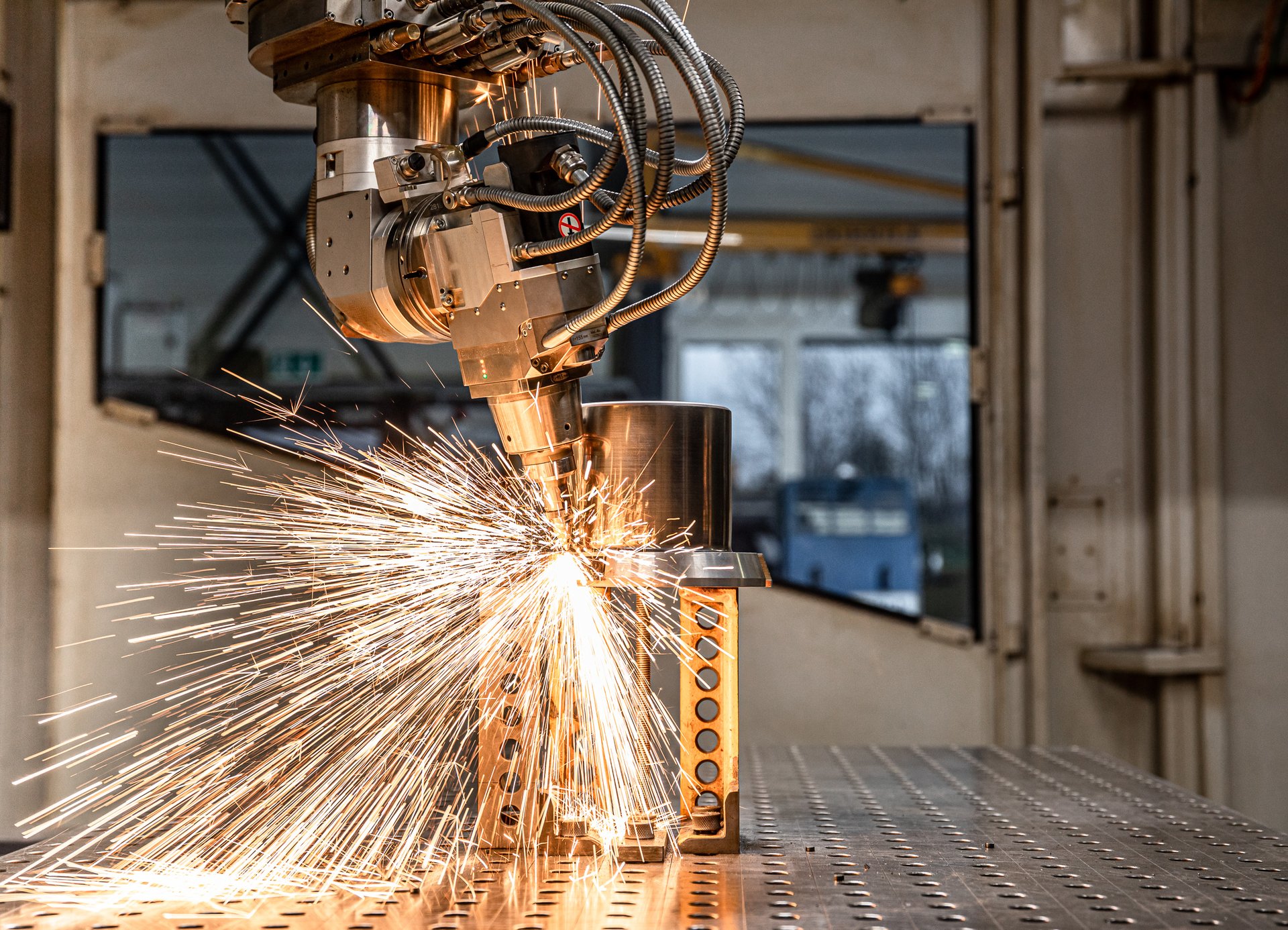

| 3D-LaserschneidenZerspanung | – | 4000 mm × 1500 mm × 750 mm | – | – | Metall, Metalldrück- und Tiefziehteile, Profile, Rohre, Rohrbögen, Halbfabrikate |
| Laserschweissen (mit/ohne Zusatzdraht)Fügen | – | 4000 mm × 1500 mm × 750 mm | – | – | Metall |
| 3D-Programmierung (ab 3D-Modell/Step-Datei)Engineering | – | – | – | – | – |

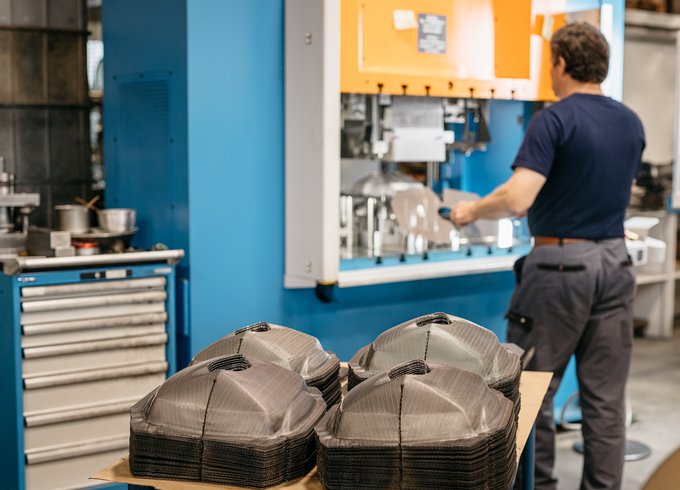

| Tiefziehen (Zugdruckumformen)Umformung | – | – | – | – | Blech |
| StanzenUmformung | – | – | – | – | Blech |
| Schleifen und PolierenOberfläche | – | – | – | – | – |
| Eigener Werkzeugbau (Drückformen, Stanz- und Presswerkzeuge, Vorrichtungen)Engineering | – | – | – | – | – |
| AbkantenUmformung | – | 1000 mm | – | – | Blech |
| CAD-Konstruktion (ab Handskizze)Engineering | – | – | – | – | – |

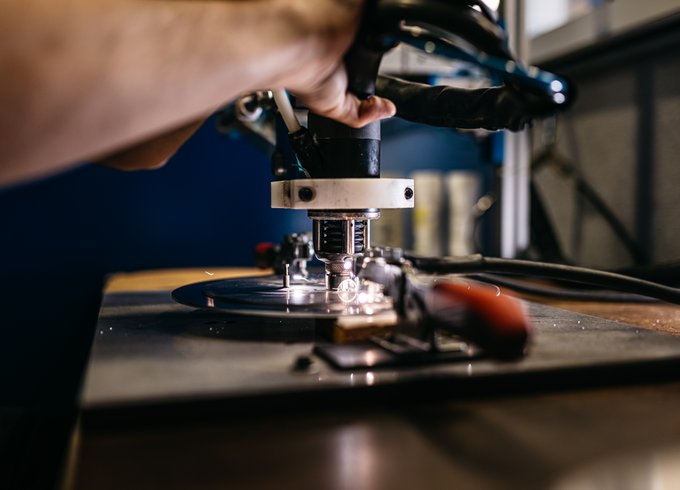

| Bolzenschweissen (Gewindebolzen, Buchsen, Stifte, automatische Bolzenzuführung)Fügen | – | – | – | – | – |

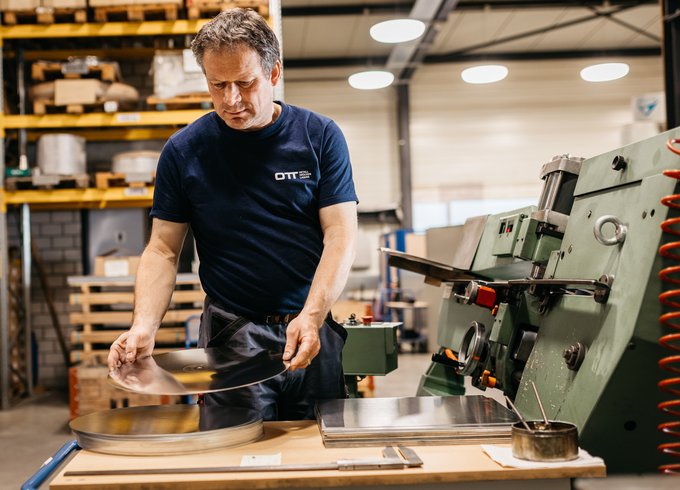

| Rondellen schneiden (Kreisschere)Zerspanung | – | – | – | – | Blech |

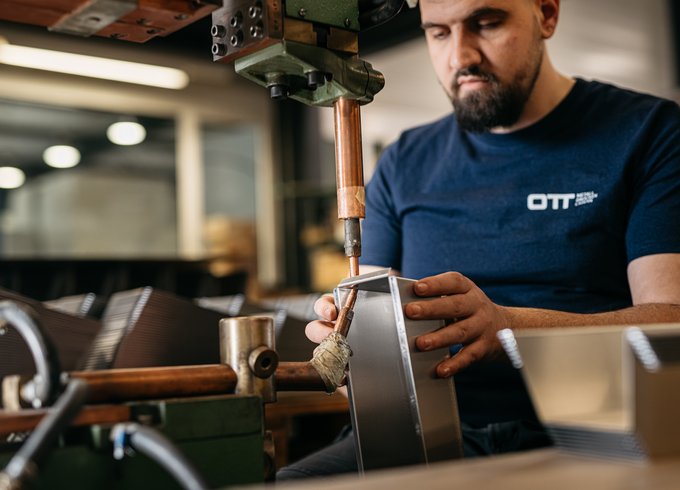

| PunktschweissenFügen | – | – | – | – | – |

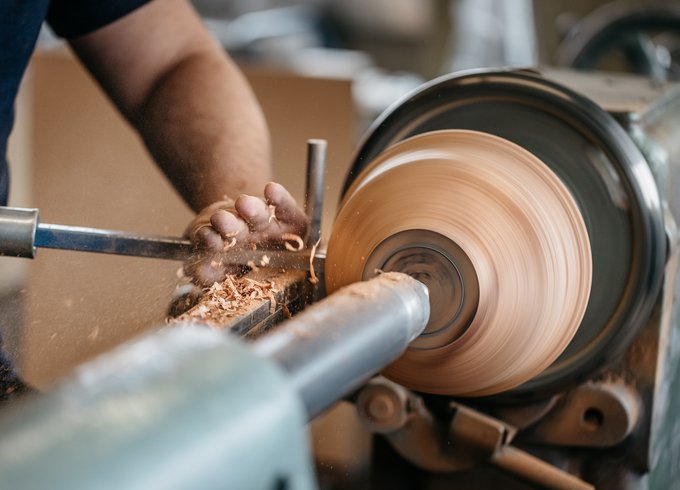

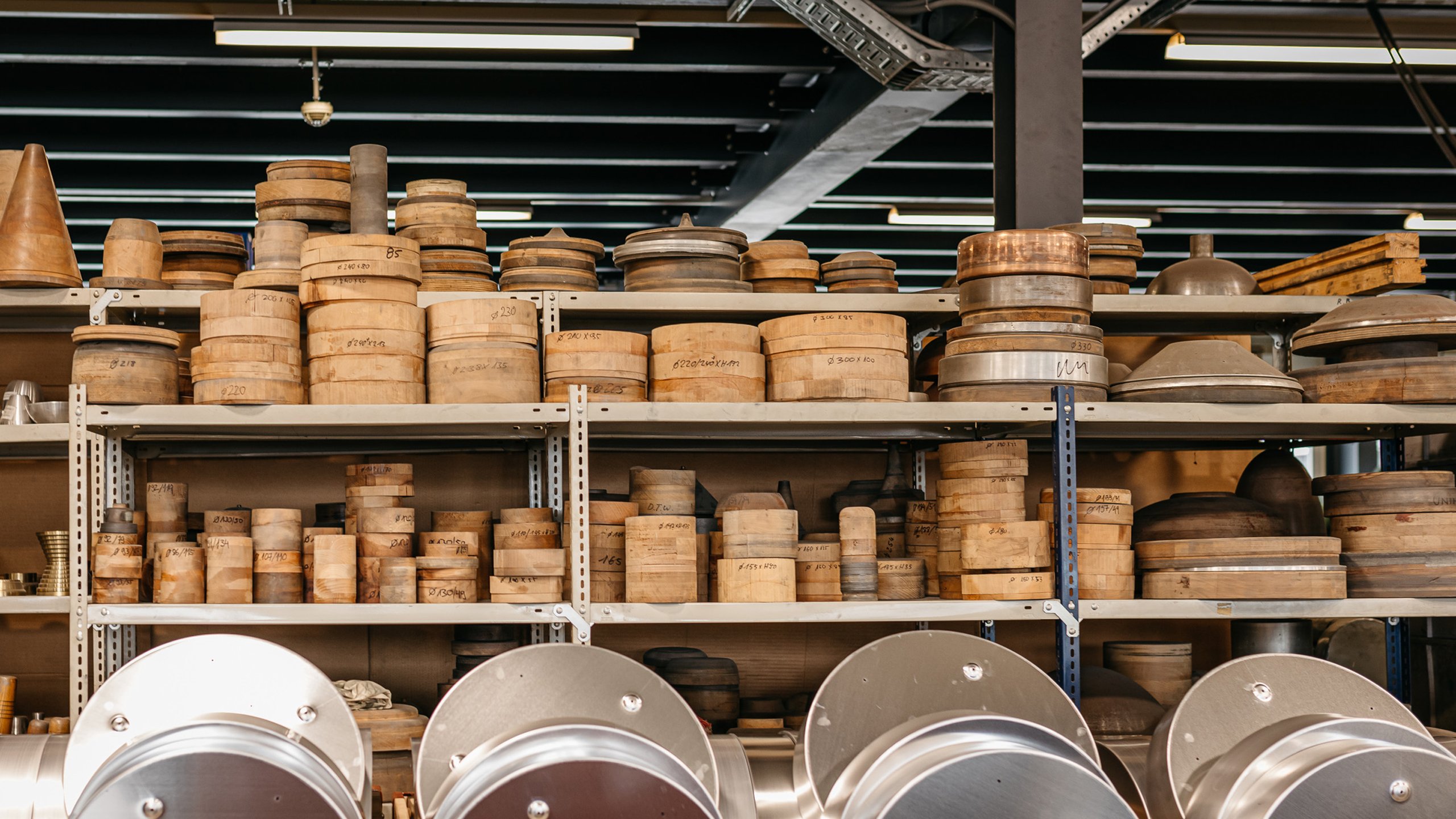

| Holzformen drechseln (Holzmodelle für Drückteile)Engineering | – | – | – | – | Holz |

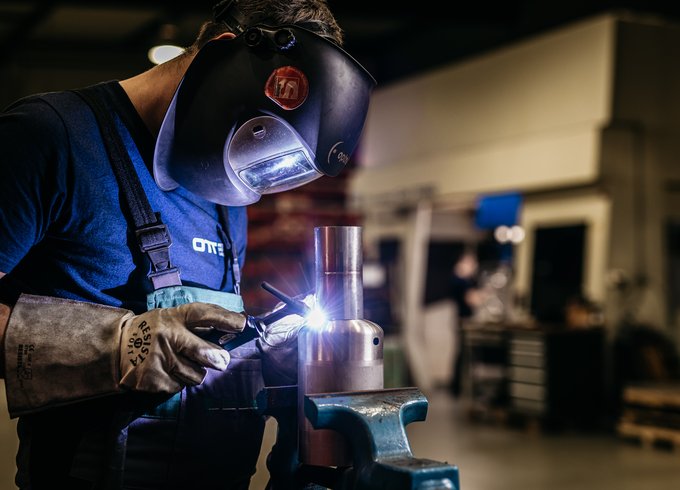

| Schweissen (TIG, MIG, MAG für eigenen Vorrichtungsbau)Fügen | – | – | – | – | – |
| Montage und QualitätskontrolleMontage | – | – | – | – | – |
| Nieten, Verpressen, Schweissen, Fertigung kompletter BaugruppenFügen | – | – | – | kleinere – mittlere Losgrössen | – |
| Oberflächenveredelung / Pulverbeschichtung (z. B. schwarz pulverbeschichtet, glanzverchromt,Oberfläche | – | – | – | – | – |
5 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 3D-Laserbearbeitungsanlage, 6-Achsen-Steuerung | Trumpf TruLaser Cell 7040 | 2 | 4000 x 1500 x 750 mm, mit Rundachse | – | Affeltrangen |
| Drückautomat | M+M | – | Rondellen-Ø bis 1200 mm | – | Affeltrangen |
| Tiefziehpresse | – | – | bis Presskraft 160 Tonnen | – | Affeltrangen |
| Stanzpresse | – | – | bis 60 Tonnen Presskraft | – | Affeltrangen |
| Kreisschere | – | – | – | – | Affeltrangen |
Zusatzleistungen
Historie
- ca. 1965
Beginn des Familienbetriebs; heute rund 60 Jahre Erfahrung im Metalldrücken
- Heute
Führung in der zweiten Generation durch Jack Ott; Modernisierung mit 3D-Laserbearbeitung (2x TruLaser Cell 7040)
