Lohnfertigung im Präzisionsschleifen: Verzahnungs-, Rund- und Flachschleifen sowie Verzahnungsmessungen mit Prüfprotokollen.
P.Konzett Verzahnungs- und Präzisionstechnik GmbH
Ravensburg-SchmaleggNeu auf Amplifa
Über P.Konzett Verzahnungs- und Präzisionstechnik
P.Konzett Verzahnungs- und Präzisionstechnik GmbH ist ein Lohnfertiger im Bereich Schleifen und Verzahnungstechnik mit Sitz in Ravensburg-Schmalegg. Das Unternehmen fertigt außen-, gerad- und schrägverzahnte Getriebeteile im Profilverzahnungsschleifen im Einzelteilungsverfahren, wobei ausschließlich CBN-Schleifscheiben eingesetzt werden. Zum Leistungsspektrum gehören zudem Außen- und Innenrundschleifen auf CNC-Universalschleifmaschinen, wobei Außen- und Innendurchmesser in einer Spannung bearbeitet werden können, sowie Flachschleifen in vollklimatisierter Fertigung für Maß- und Formgenauigkeit. Verarbeitet werden vor allem schwer zerspanbare, verschleißfeste Stahllegierungen, wie sie in der Getriebetechnik gefordert sind. Parallel zur Produktion werden Lohnmessungen mit Prüfprotokollen durchgeführt, darunter Verzahnungsprüfungen, Rauheits- und Konturmessungen, Kegelrad- sowie Form- und Lagemessungen und Schleifbrandprüfungen durch Nitalätzung Typ B. Das Unternehmen ist seit Juli 2021 nach DIN ISO 9001:2015 zertifiziert und bedient Kunden aus der Getriebetechnik.
- Standort
- Ravensburg-Schmalegg
- Verfahren
- Verzahnungs- und Profilschleifen, Außenrundschleifen, Innenrundschleifen, Flachschleifen, Profilverzahnungsschleifen (Außenverzahnungen, gerad- und schrägverzahnt, Einzelteilungsverfahren), Verzahnungsprüfung (Profil, Flankenlinie, Teilung, Rundlaufmessung) / Lohnmessungen, Rauheits- und Konturmessung, Schleifbrandprüfung durch Nitalätzung Typ B inkl. Entgasen im Wärme- und Trockenschrank
- Werkstoffe
- Stahllegierungen (schwer zerspanbar, verschleißfest), Schwer zerspanbare Stahllegierungen, CBN-Schleifscheiben
- Zertifikate
- ISO 9001:2015 (DIN EN ISO 9001), ISO 9001
- Branchen
- Getriebetechnik
- 01
CNC-Verzahnungs- und Profilschleifen
- 02
Außen- und Innenrundschleifen
- 03
Flachschleifen
- 04
Verzahnungsmessung
- 05
Rauheits- und Konturmessung
- 06
Schleifbrandprüfung und Entgasen
Werkstoffe und Schleifverfahren
Schwer zerspanbare Stahllegierungen
Verschleißfeste Legierungen für Getriebeteile, bearbeitet mit CBN-Schleifscheiben.
CBN-Schleifscheiben
Exklusiv eingesetzte Schleifmittel für Verzahnungs- und Profilschleifen schwer zerspanbarer Stähle.
Standort Ravensburg-Schmalegg
Ravensburg-Schmalegg
DEHauptsitz und Fertigung
- Werkstoffe
- Schwer zerspanbare Stahllegierungen
- Studer S33 CNC-Universalschleifmaschine (2007)

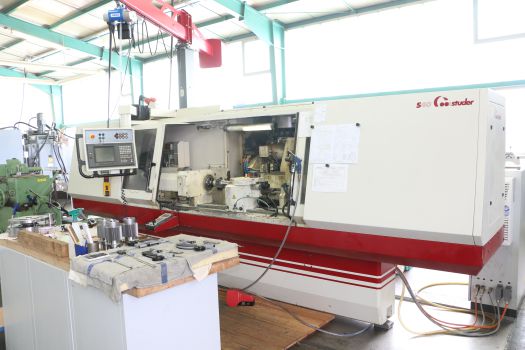

- Studer S40 CNC-Universalschleifmaschine (1999)
- Schaudt RFH 500 konventionelle Rundschleifmaschine
- Koebau Multimat spitzenlose Rundschleifmaschine

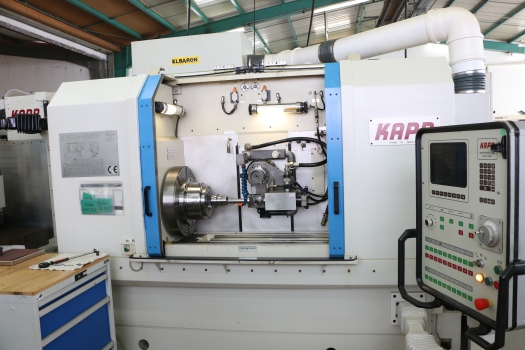

- KAPP VAS 55 CNC-Verzahnungsschleifmaschine (1999)
- KAPP VAG 431 CNC-Verzahnungsschleifmaschine (1990)
- Flachschleifmaschinen in vollklimatisierter Fertigung
- 2 Klingelnberg ZP400 Verzahnungsmesszentren
- Klingelnberg P40 Verzahnungsmesszentrum
- Zeiss Surfcom 1900 SD3-14
- Wärme- und Trockenschrank

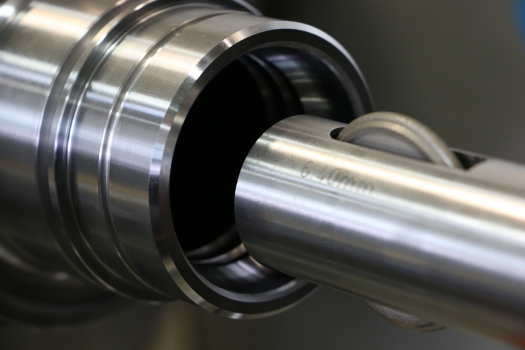

Gefertigte Bauteile

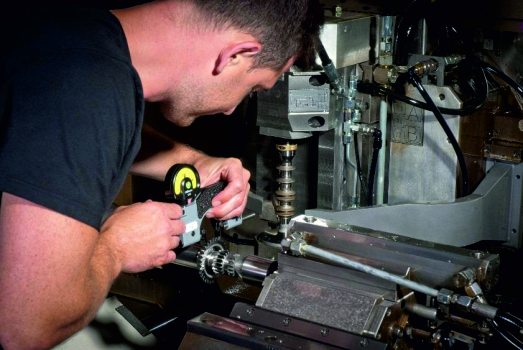

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Verzahnungs- und ProfilschleifenZerspanung | – | – | – | – | schwer zerspanbare Stahllegierungen |
| AußenrundschleifenZerspanung | – | – | – | – | – |
| InnenrundschleifenZerspanung | – | – | – | – | – |
| FlachschleifenZerspanung | perfekte Oberflächengüte | – | – | – | – |
| Profilverzahnungsschleifen (Außenverzahnungen, gerad- und schrägverzahnt, Einzelteilungsverfahren)Zerspanung | – | 1000 mm | – | – | – |
| Verzahnungsprüfung (Profil, Flankenlinie, Teilung, Rundlaufmessung) / LohnmessungenPrüfung | – | – | – | – | – |
| Rauheits- und KonturmessungPrüfung | – | – | – | – | – |
| Schleifbrandprüfung durch Nitalätzung Typ B inkl. Entgasen im Wärme- und TrockenschrankPrüfung | – | – | – | – | – |
| Kegelrad- sowie Form- und LagemessungenPrüfung | – | – | – | – | – |
11 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

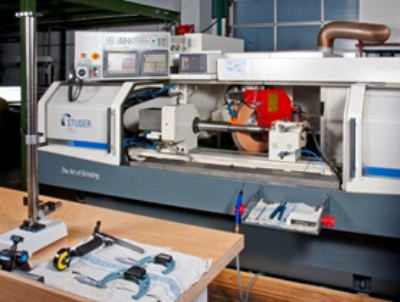

| CNC-Universalschleifmaschine (Außen- und Innenrundschleifen) | Studer S33 | 1 | X 285 mm, Z 1150 mm; Schleifdurchmesser max. 350 mm; Spitzenweite 800/1000 mm | 2007 | Ravensburg-Schmalegg |
| CNC-Universalschleifmaschine (Außen- und Innenrundschleifen) | Studer S40 | 1 | X 275 mm, Z 1650 mm; Schleifdurchmesser max. 300 mm; Spitzenweite 1400/1600 mm | 1999 | Ravensburg-Schmalegg |

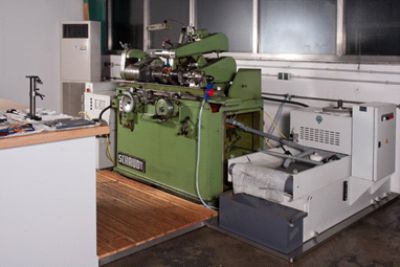

| Konventionelle Außen-/Innenrundschleifmaschine | Schaudt RFH 500 | 1 | Außen: Ø max. 200 mm, Spitzenweite 500/400 mm; Innen: Ø max. 100 mm, Länge max. 100 mm | 1974 | Ravensburg-Schmalegg |
| Spitzenlose Rundschleifmaschine | Koebau Multimat | 1 | Werkstückdurchmesser 80 mm, Werkstücklänge 90 mm | 1955 | Ravensburg-Schmalegg |

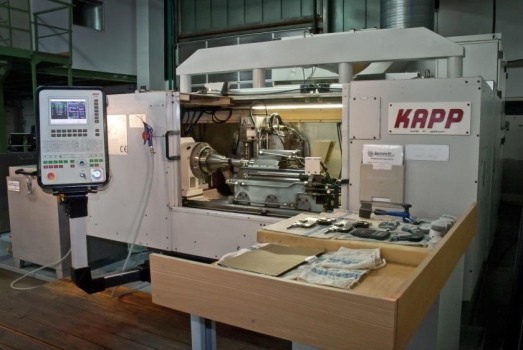

| CNC-Außenverzahnungsschleifmaschine (Gerad- und Schrägverzahnungen, Profilverzahnungsschleifen) | KAPP VAS 55 | 1 | Umlauf über Bett max. 500 mm, Spitzenweite max. 1000 mm, Zähnezahl 2-999; X 700 mm, Y 290 mm, Z 160 | 1999 | Ravensburg-Schmalegg |
| CNC-Außenverzahnungsschleifmaschine (Geradverzahnungen, Profilverzahnungsschleifen) | KAPP VAG 431 | 1 | Werkstückdurchmesser 200 mm (Umlauf über Bett max. 300 mm), Spitzenweite max. 250 mm, Zähnezahl | 1990 | Ravensburg-Schmalegg |

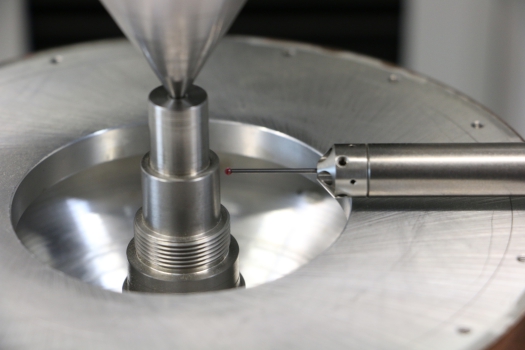

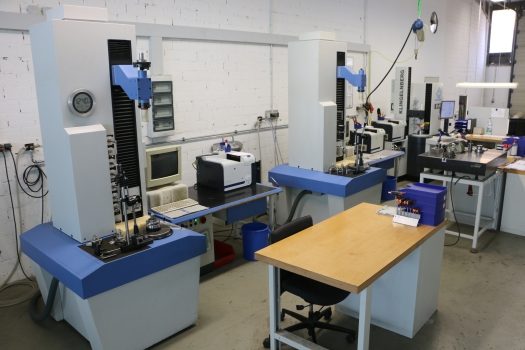

| Verzahnungsmesszentrum | Klingelnberg ZP400 | 2 | – | – | Ravensburg-Schmalegg |
| Verzahnungsmesszentrum | Klingelnberg P40 | 1 | – | – | Ravensburg-Schmalegg |
| Rauheits- und Konturmessgerät | Zeiss Surfcom 1900 SD3-14 | 1 | – | – | Ravensburg-Schmalegg |
| Wärme- und Trockenschrank | – | 1 | – | – | Ravensburg-Schmalegg |
| Flachschleifmaschine | – | – | – | – | Ravensburg-Schmalegg (vollklimatisierte Fertigung) |
Zusatzleistungen
Qualität und Prüfmittel

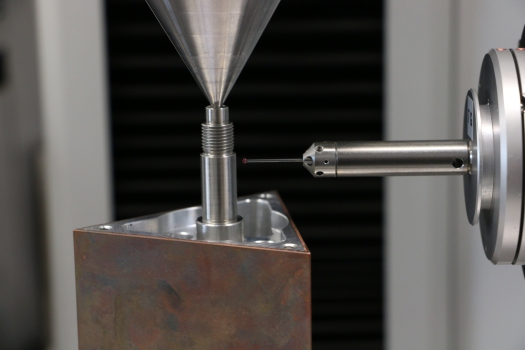

Parallel zur Produktion erfolgen Verzahnungsprüfungen (Profil, Flankenlinie, Teilung, Rundlauf) auf drei Klingelnberg-Messzentren, ergänzt um Rauheits- und Konturmessungen auf dem Zeiss Surfcom 1900 SD3-14. Fertigungsbegleitend werden Schleifbrandprüfungen durch Nitalätzung Typ B inklusive Entgasen im Wärme- und Trockenschrank sowie Lohnmessungen mit Prüfprotokollen durchgeführt.
| Nachweis | Ravensburg-Schmalegg |
|---|---|
| ISO 9001 |
Historie
- 1955
Spitzenlose Rundschleifmaschine Koebau Multimat – älteste Maschine im heutigen Maschinenpark
- 1974
Beschaffung der konventionellen Rundschleifmaschine Schaudt RFH 500
- 1990
Inbetriebnahme der KAPP VAG 431 CNC-Verzahnungsschleifmaschine
- 1999
Erweiterung um Studer S40 und KAPP VAS 55
- 2007
Inbetriebnahme der CNC-Universalschleifmaschine Studer S33
- 2021
Zertifizierung des Qualitätsmanagementsystems nach DIN ISO 9001:2015 seit Juli
