Schweizer Hersteller von CNC-Profilbiegemaschinen, Steuerungen und Sonderwerkzeugen für die metallverarbeitende Industrie.
PBT AG – Profilbiegetechnik
Weinfelden (CH) · Siegen (DE)Neu auf Amplifa
Über die PBT AG
Die PBT AG (Profile Bending Technology) ist ein Schweizer Hersteller von Profilbiegemaschinen und digitalen Steuerungen mit Hauptsitz in Weinfelden, Kanton Thurgau. Seit 1991 entwickelt und produziert das Unternehmen Drei-Rollen-Profilbiegemaschinen der Modelle ARKUS12, PBT15, PBT25, PBT35 Servo Wide und HELIX Servo sowie die Steuerungen PC400, Tablet350 und Tablet Teach-In. Die Maschinen biegen Profile aus Stahl, Baustahl, Edelstahl, Aluminium, Kupfer und Kunststoff mit einer Positioniergenauigkeit der X-Achse von 0,01 mm. Neben Maschinenbau bietet PBT Werkzeugengineering, Probebiegen, Lohnbiegen, Automatisierungslösungen, Retrofit, Schulung, Wartung und Gebrauchtmaschinen an. Kunden stammen aus Automotive, Nutzfahrzeugbau, Luft- und Raumfahrt, Fenster- und Fassadenbau, Fördertechnik und weiteren Branchen der Metallverarbeitung. Über die Niederlassung PBT Germany GmbH (vormals INDUMASCH GmbH) in Siegen fertigt die Gruppe zudem Universalbiegemaschinen. Die PBT AG ist Mitglied der Storskogen-Gruppe (Nasdaq Stockholm) und beliefert über ein weltweites Vertriebs- und Servicenetzwerk Kunden in Europa, Amerika und Asien.
- Standort
- Weinfelden
- Verfahren
- Profilbiegen (Walzbiegen von Profilen, 3-Rollen-Biegemaschinen), 3D-Biegen (gesteuerte Stützrolle Z-Achse), Dornbiegen (Hohlkörperprofile, schlupffrei, mit Dornbiegevorrichtung MBD4/MBD20), Dornbiege-Erweiterung für Rohre (dünnwandige Profile/Rohre, enger Radius bis 2,5-facher), Wendelbiegen / Biegen mit Steigung (Twister, Helix), Konstruktion und Fertigung von Sonderwerkzeugen (Biegerollen, Dornwerkzeuge, Gleiter, Einlagen,, Prototyping und Testbiegungen (Probebiegen, Machbarkeitsstudien), Lohnbiegen (Biegen von Profilen als Dienstleistung für Fenster-, Fassaden- und Metallbaubetriebe)
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Kupfer, Kunststoff, Baustahl, hochfeste Legierungen (Luftfahrt/Medizintechnik), Stahl / Baustahl
- Zertifikate
- Prüftechnik
- Gegründet
- 1991
- Branchen
- Automotive, Nutzfahrzeugbau, Luft- und Raumfahrt, Fenster- und Fassadenbau, Fördertechnik, Stahl- und Metallbau
- 01
Beratung und Machbarkeitsprüfung (Probebiegen)
- 02
Werkzeugkonstruktion und Sonderwerkzeugbau
- 03
Maschinenentwicklung und Produktion
- 04
Montage und Inbetriebnahme
- 05
Schulung und Automatisierungsintegration
- 06
Service, Wartung, Retrofit, Ersatzteile
Werkstoffe & Verfahren
Stahl / Baustahl
Standardmaterial für Profilbiegen, auch für Trägerkonstruktionen auf der HELIX Servo.
Edelstahl
Für Sonderwerkzeuge und korrosionsbeanspruchte Biegeprofile.
Aluminium
Standardmaterial im Fenster-, Fassaden- und Fahrzeugbau, auch mit thermischer Trennung.
Kupfer
Biegbare Profile insbesondere im Fenster- und Fassadenbau.
Kunststoff
Dünnwandige Kunststoffprofile, u. a. mit Dornbiegevorrichtung verarbeitbar.

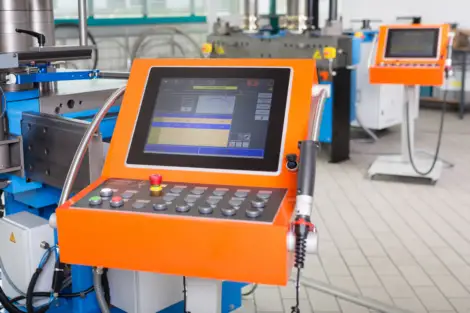

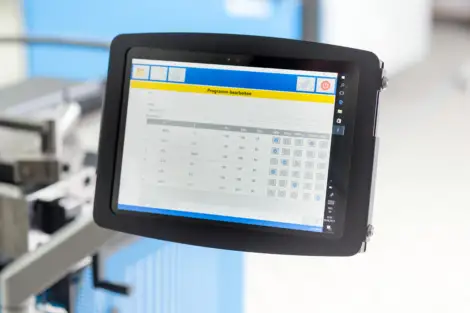

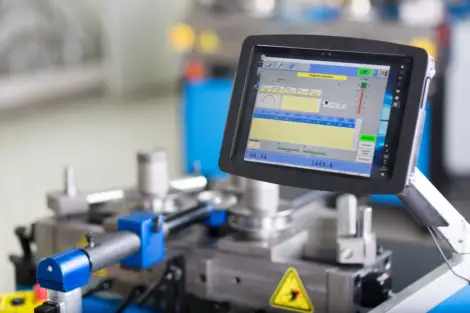

CNC-Steuerung PC400
Multitouch-Steuerung mit integrierter Siemens S7-1200, als zentrale Steuereinheit für Maschinenperipherie nutzbar.
Dornbiegen (MBD4/MBD20)
Schlupffreies Biegen von Hohlkörperprofilen bis ca. 2,5-facher Profilbreite in einem Durchgang.
Standorte
Weinfelden
CHHauptsitz: Entwicklung, Produktion, Vertrieb, Service
- Losgröße
- Einzelteile bis vollautomatisierte Serienanlagen
- Werkstoffe
- Stahl, Edelstahl, Aluminium
- Profilbiegemaschine ARKUS12

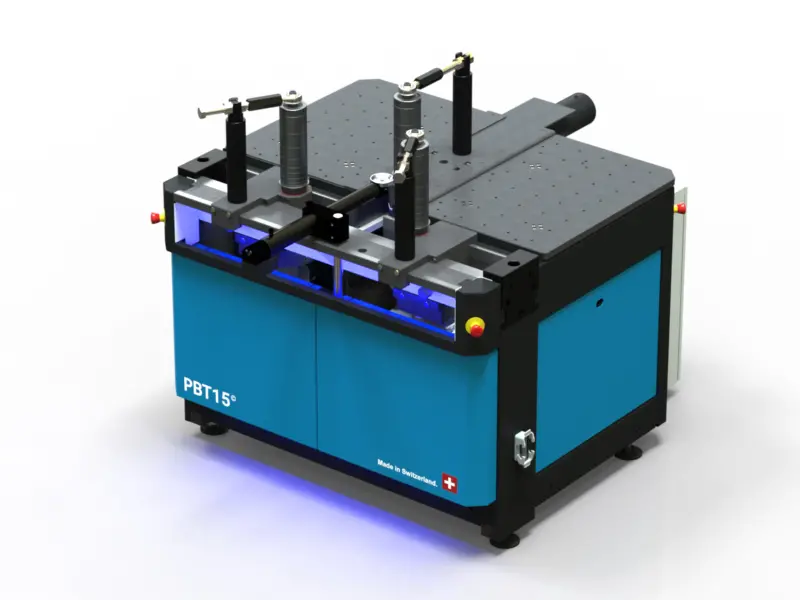

- Profilbiegemaschine PBT15
- Profilbiegemaschine PBT25
- Profilbiegemaschine PBT35 Servo Wide
- Profilbiegemaschine HELIX Servo
- Steuerung PC400

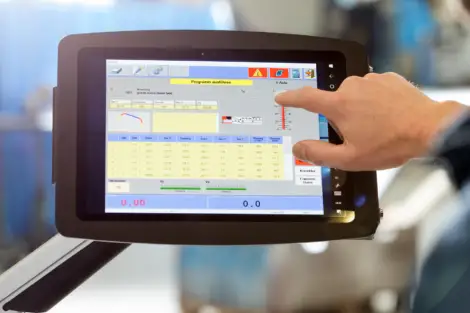

- Steuerung Tablet350
Siegen
DEPBT Germany GmbH (vormals INDUMASCH GmbH, seit 01.10.2015): Universalbiegemaschinen
- Werkstoffe
- Stahl, Aluminium
- Universalbiegemaschinen (Formpressen, Abkanten, Richten, Rohrbiegen, Lochen, Schneiden)
Maschinen & Systeme
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Profilbiegen (Walzbiegen von Profilen, 3-Rollen-Biegemaschinen)Umformung | X-Achse Positioniergenauigkeit 0,01 mm | ARKUS12 max. Einlegebreite 135 mm bei × ARKUS12 Profile bis ca. 50 mm | – | Einzelteile – Serienfertigung / vollautomatisierte | Stahl, Edelstahl, Aluminium, Kupfer, Kunststoff |
| 3D-Biegen (gesteuerte Stützrolle Z-Achse)Umformung | – | – | – | – | – |
| Dornbiegen (Hohlkörperprofile, schlupffrei, mit Dornbiegevorrichtung MBD4/MBD20)Umformung | – | Profilvorschubeinheit 6 m Ausführung × Hohlkörperprofile bis ca. 2,5 x | – | – | Stahl, Aluminium, Kunststoff |
| Dornbiege-Erweiterung für Rohre (dünnwandige Profile/Rohre, enger Radius bis 2,5-facher)Umformung | – | – | – | – | Stahl, Aluminium, Kunststoff |
| Wendelbiegen / Biegen mit Steigung (Twister, Helix)Umformung | – | – | – | – | – |
| Konstruktion und Fertigung von Sonderwerkzeugen (Biegerollen, Dornwerkzeuge, Gleiter, Einlagen,Engineering | – | – | – | – | – |
| Prototyping und Testbiegungen (Probebiegen, Machbarkeitsstudien)Engineering | – | – | – | – | – |
| Lohnbiegen (Biegen von Profilen als Dienstleistung für Fenster-, Fassaden- und Metallbaubetriebe)Umformung | – | – | – | – | Aluminium, Stahl, Kunststoff |
| Automatisierung von Biegeprozessen (Teil-/Vollautomatisierung, Fertigungszellen, Robotor,Montage | – | – | – | – | – |
| Retrofit / Modernisierung von ProfilbiegemaschinenEngineering | – | – | – | – | – |
12 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Profilbiegemaschine (3-Rollen) | PBT ARKUS12® | – | X-Achse Kraft 12 t, Hub 200 mm, Walzenhöhe 100 mm (opt. 200 mm), Werkzeugaufnahme Ø 40 mm, | – | Weinfelden, Schweiz |
| Profilbiegemaschine (3-Rollen) | PBT PBT15® | – | X-Achse 15 t, Hub 300 mm, Wellenhöhe 275 mm, Werkzeugaufnahme Ø 40 oder 65 mm, Frontwellenabstand | – | Weinfelden, Schweiz |
| Profilbiegemaschine (3-Rollen) | PBT PBT25® | – | X-Achse 25 t, Hub 265 mm, Walzenhöhe 300 mm, Werkzeugaufnahme Ø 105 mm, Frontwalzenabstand 200–1000 | – | Weinfelden, Schweiz |
| Profilbiegemaschine (3-Rollen, Servo) | PBT PBT35 Servo Wide® | – | X-Achse 35 t, Hub 390 mm, Walzenhöhe 400 mm, Werkzeugaufnahme Ø 105 mm, Frontwalzenabstand 360–1400 | – | Weinfelden, Schweiz |
| Profilbiegemaschine (3-Rollen, Servo) | PBT HELIX Servo® | – | X-Achse 65 t, Hub 445 mm, Walzenhöhe 500 mm, Werkzeugaufnahme Ø 130 mm, Frontwalzenabstand 630–1330 | – | Weinfelden, Schweiz |
| Universalbiegemaschine | Indumasch | – | Formpressen, Abkanten, Richten, Rohrbiegen, Lochen und Schneiden | – | Siegen, Deutschland |
| Dornbiegevorrichtung | PBT MBD4 | – | Profilvorschubeinheit 6 m, Druckkraft ca. 4000 kg, Hohlkörperprofile bis ca. 2,5 x Profilbreite | – | – |
| Dornbiegevorrichtung | PBT MBD20 | – | Profilvorschubeinheit 6 m, Spitzendruckkraft 200 kN, Dornrückzug und Dornschmierung | – | – |
| 3D-Biegeeinheit | PBT TBD9 | – | 3D-Biegen mit 9 kN | – | – |
| Maschinensteuerung (CNC) | PBT PC400 | – | 15 Zoll Multitouch-Display, Siemens S7-1200 integriert, Windows 10, X-Achse 1/100 mm geregelt, | – | – |
| Steuerung (Tablet-basiert) | PBT Tablet350 | – | WLAN, Windows, X-Achse 1/100 mm geregelt, Y-Achse 1/10 mm gesteuert | – | – |
| Steuerung (Teach-In) | PBT Tablet Teach-In | – | WLAN, für Biegevorgänge mit einem Radius | – | – |
Zusatzleistungen
Qualität
Die Präzision wird durch geregelte Achsen (Positioniergenauigkeit X-Achse 0,01 mm) und das automatische Radiusmesssystem mit automatischer Soll-Ist-Korrektur sichergestellt. Werkzeuge werden in Inhouse-Tests validiert, bevor sie beim Kunden im Einsatz sind.
| Nachweis | Weinfelden |
|---|---|
| Prüftechnik |
Historie
- 1991
Beginn der Entwicklung von Profilbiegemaschinen unter der Marke PBT (Profile Bending Technology).
- 1992
Beginn der Pionierarbeit bei Steuerungen für Profilbiegemaschinen; Entstehung der Marke Indumasch.
- 1995
PBT bietet erstmals eine PC-basierte Steuerung von 3-Rollen-Biegemaschinen an.
- 2001
Eintragung der PBT AG im Schweizer Handelsregister (Kanton Thurgau, CHE-109.433.570).
- 2015
Übernahme der INDUMASCH GmbH (Universalbiegemaschinen, Siegen) durch die PBT AG zum 01.10.2015.
- 2026
Markteinführung des Modells PBT15; Zugehörigkeit zur Storskogen-Gruppe (Nasdaq Stockholm).
