Hersteller von Gewinde- und Profilwalzmaschinen, Verzahnungsmaschinen und Walzwerkzeugen für die spanlose Kaltumformung
PEE-WEE Santenberg GmbH
Jahnsdorf/ErzgebirgeNeu auf Amplifa
Über PEE-WEE
Die PEE-WEE Santenberg GmbH produziert in der Tradition der 1939 gegründeten PEE-WEE Maschinen- und Apparatebau GmbH Anlagen zur spanlosen Gewinde- und Profilbearbeitung. Das Sortiment umfasst Gewinde- und Profiwalzmaschinen (Walzkraft 10 bis 1000 kN), Verzahnungsmaschinen, Segmentwalzmaschinen, 3-Schlitten-Maschinen für die Rohrbearbeitung sowie die hydraulikfreien E-Slide Profilrollmaschinen mit AC-Servoantrieb. Ergänzend fertigt das Unternehmen im eigenen Werkzeugbau Gewinde-, Verzahnungs-, Glätt- und Sonderwerkzeuge auf CNC-Schleifmaschinen und bietet Werkzeugbeschichtung sowie Vakuum-Wärmebehandlung an. Abnehmer finden sich unter anderem in der Automotive-, Luft- und Raumfahrt-, Antriebs- und Schraubenindustrie; weltweit wurden über 26.000 Maschinen verkauft. Produziert wird in Jahnsdorf im Erzgebirge, mit Auslandsvertretungen unter anderem in Tschechien, Großbritannien, Polen, Frankreich und der Türkei.
- Standort
- Jahnsdorf/Erzgebirge
- Verfahren

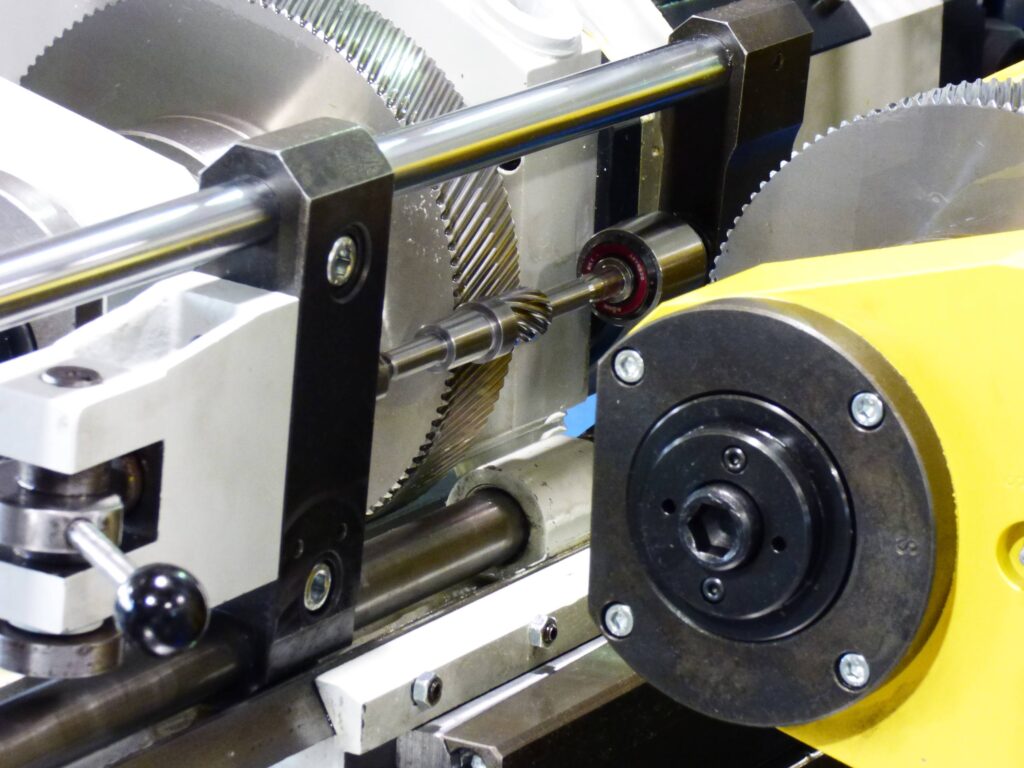

- Gewinderollen / Gewindewalzen / Profilwalzen (spanloses Umformverfahren), Durchlauf-Verfahren mit 2 Werkzeugen (Gewinde, Rändelungen, Kugelumlaufspindeln), Einstich-Verfahren mit 2 Werkzeugen (Gewinde, Sondergewinde, Rändelungen, Verzahnungen), Verzahnungswalzen (Steckverzahnung, Schiebesitz, Antriebsprofil, Presssitz; DIN 5481, DIN 5480, ZGN, Profilwalzen von Rohren / dünnwandigen Hohlteilen (3-Schlitten Kaltwalzmaschinen), Werkzeugherstellung auf CNC-Schleifmaschinen (Gewinde-, Verzahnungs-, Glätt-, Sonderwerkzeuge), Werkzeugbeschichtung (DLC, Mehrlagen-Schichtsysteme, Duplexverfahren), Vakuum-Wärmebehandlung (Härten im Vakuumofen, Abschrecken im Gasstrom unter hohem Druck,
- Werkstoffe
- Standard- und hochfester Stahl, PW3000 (besondere Legierung), 3 erprobte Werkzeugstahllegierungen
- Zertifikate
- DIN EN 9001:2000, ISO 9001
- Gegründet
- 1939
- Branchen
- Automotive, Luft- und Raumfahrt, Antriebstechnik, Maschinenbau, Schraubenfabrikation
- 01
Konstruktion/Entwicklung
- 02
Werkzeugherstellung (CNC-Schleifen)
- 03
Maschinenbau/Montage
- 04
Automation/Roboterintegration
- 05
Werkzeugbeschichtung & Vakuum-Wärmebehandlung
- 06
Nachschliff-Service
- 07
Grundüberholung
Werkstoffe & Verfahren
Standard- und hochfester Stahl
Werkstoffbasis für das Profilwalzen von Gewinden, Rändelungen, Verzahnungen und Kugelumlaufspindeln im Durchmesser M2 bis M 300.
PW3000 (besondere Legierung)
Werkzeuglegierung für besondere Anwendungen, bearbeitbar in der eigenen Vakuum-Wärmebehandlung mit Hochvakuum.
3 erprobte Werkzeugstahllegierungen
Materialbasis für Gewinde-, Verzahnungs-, Glätt- und Sonderwerkzeuge aus eigener Fertigung.
Standorte
Jahnsdorf/Erzgebirge
DEProduktion, Verwaltung, Werkzeugbau, Wärmebehandlung
- Stückgewicht / Größe
- Werkstückdurchmesser bis 300 mm, Gewindelängen bis 6000 mm
- Werkstoffe
- Standard- und hochfester Stahl, PW3000, Werkzeugstähle

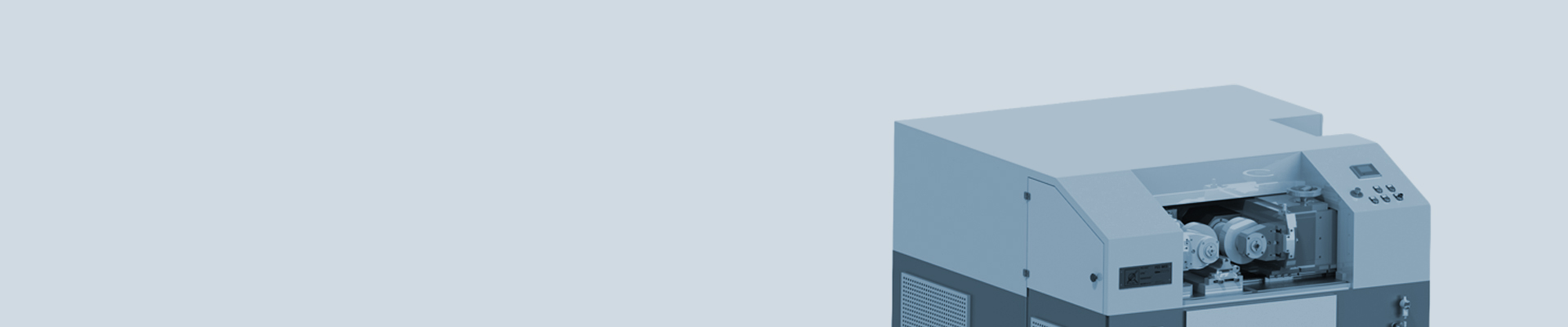

- Gewinde- und Profiwalzmaschinen P 5 CNC-AC bis P 100 CNC-AC
- Kaltwalzmaschinen P15 CNC bis P35 CNC
- Verzahnungsmaschinen (100–850 kN, bis 5 CNC-Achsen)
- Segmentwalzmaschinen D-12/D-20
- 3-Schlitten Kaltwalzmaschinen (60–600 kN)
- E-Slide Profilrollmaschinen
- CNC-Schleifmaschinen
- Vakuumofen
Bauteile & Erzeugnisse
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Gewinderollen / Gewindewalzen / Profilwalzen (spanloses Umformverfahren)Umformung | IT 6 | Länge bis 6000 mm | – | – | Standard- und hochfestem Stahl |
| Durchlauf-Verfahren mit 2 Werkzeugen (Gewinde, Rändelungen, Kugelumlaufspindeln)Umformung | IT 6 | 6000 mm × M2 bis M300 (Durchmesser) | – | – | Standard- und hochfestem Stahl |
| Einstich-Verfahren mit 2 Werkzeugen (Gewinde, Sondergewinde, Rändelungen, Verzahnungen)Umformung | IT 6 | Gewinde-/Verzahnungslänge = Breite von × M2 bis M300 | – | – | Standard- und hochfestem Stahl |
| Verzahnungswalzen (Steckverzahnung, Schiebesitz, Antriebsprofil, Presssitz; DIN 5481, DIN 5480, ZGNUmformung | – | Werkstückdurchmesser 5 mm – 150 mm | – | – | – |
| Profilwalzen von Rohren / dünnwandigen Hohlteilen (3-Schlitten Kaltwalzmaschinen)Umformung | – | – | – | – | – |
| Werkzeugherstellung auf CNC-Schleifmaschinen (Gewinde-, Verzahnungs-, Glätt-, Sonderwerkzeuge)Engineering | – | – | – | – | 3 erprobte Stahllegierungen |
| Werkzeugbeschichtung (DLC, Mehrlagen-Schichtsysteme, Duplexverfahren)Oberfläche | – | – | – | – | – |
| Vakuum-Wärmebehandlung (Härten im Vakuumofen, Abschrecken im Gasstrom unter hohem Druck,Wärmebehandlung | Maßhaltigkeit und geringste Verzüge | – | – | – | besondere Legierungen (PW3000) |
| Nachschleif-Service für WalzwerkzeugeOberfläche | – | – | – | – | – |
| Produktion von Kundenwerkstücken bis zur Einführung des Gesamtprozesses / Musterteilherstellung aufUmformung | – | – | – | – | – |
| Entwicklung Sondergewinde (z. B. Gewindesicherung Automobilbereich) / EntwicklungsaufträgeEngineering | – | – | – | – | – |
| Grundüberholung gebrauchter Maschinen inkl. CNC-UpgradeMontage | – | – | – | – | – |
8 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Gewinde- und Profilwalzmaschine (Kaltwalzmaschine, Ein-/Zwei-Schlitten, CNC AC) | PEE-WEE P 5 CNC-AC bis P 100 CNC-AC | – | Walzkraft 10–1000 kN; Werkzeug Ø 90–280 mm; Aufnahmelänge 60–250 mm; Werkstück Ø 0–300 mm | – | Jahnsdorf/Diez |
| Gewinde- und Profiwalzmaschine (Kaltwalzmaschine, Vollgusskonstruktion, CNC) | PEE-WEE P15 CNC bis P35 CNC | – | Walzkraft 10–300 kN; Werkzeug Ø 130–220 mm; Aufnahmelänge 180–230 mm; Werkstück Ø 4–120 mm | – | Jahnsdorf/Diez |

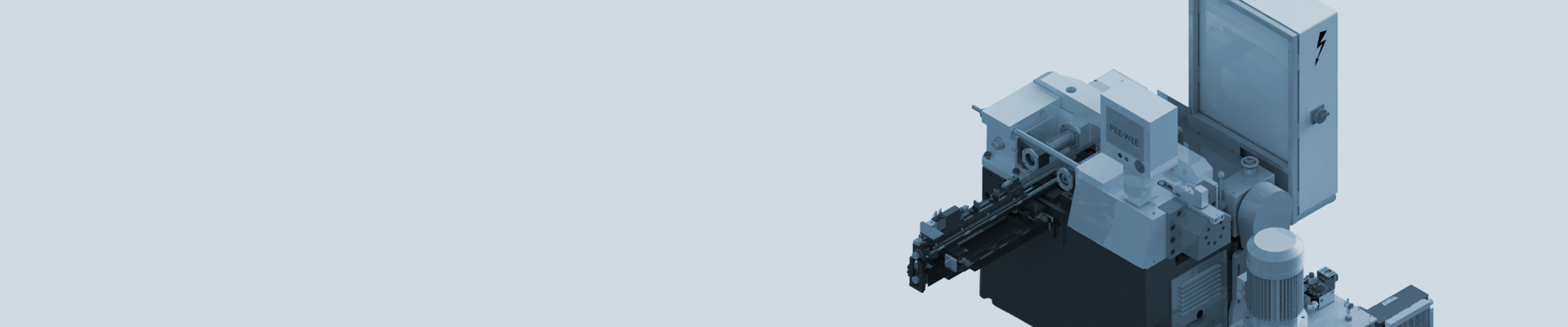

| Verzahnungsmaschine | PEE-WEE | – | 100 bis 850 kN Walzkraft; Werkstückdurchmesser 5–150 mm; Modul bis 3,5; bis zu 5 CNC Achsen | – | Jahnsdorf/Diez |

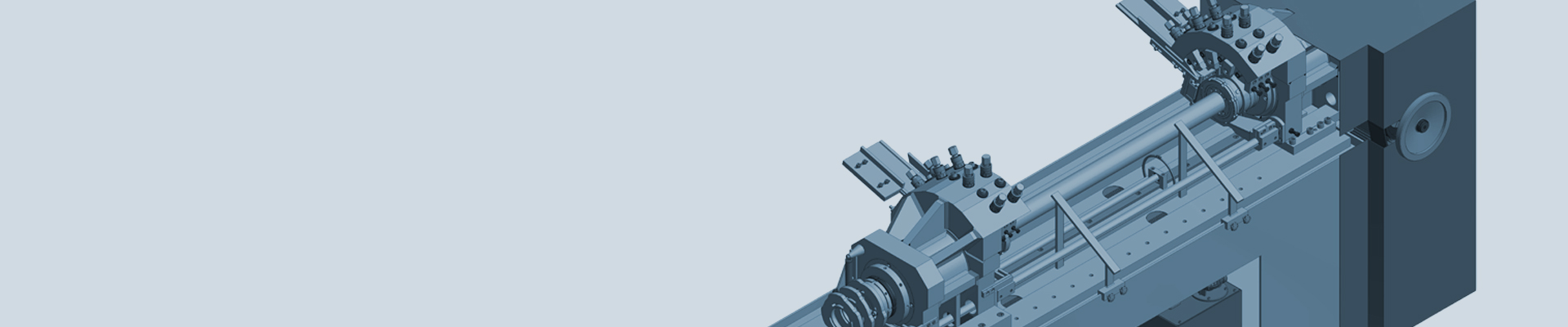

| Segmentwalzmaschine (mechanischer Arbeitsablauf mit Lademagazin) | PEE-WEE D-12 RS, D-12 DV, D-20 RS, D-20 DV | – | Werkstück Ø 3–12 mm bzw. 5–20 mm; Pitch max. 1,75/2,5 mm; Gewindelänge max. 100/120 mm; | – | Jahnsdorf/Diez |

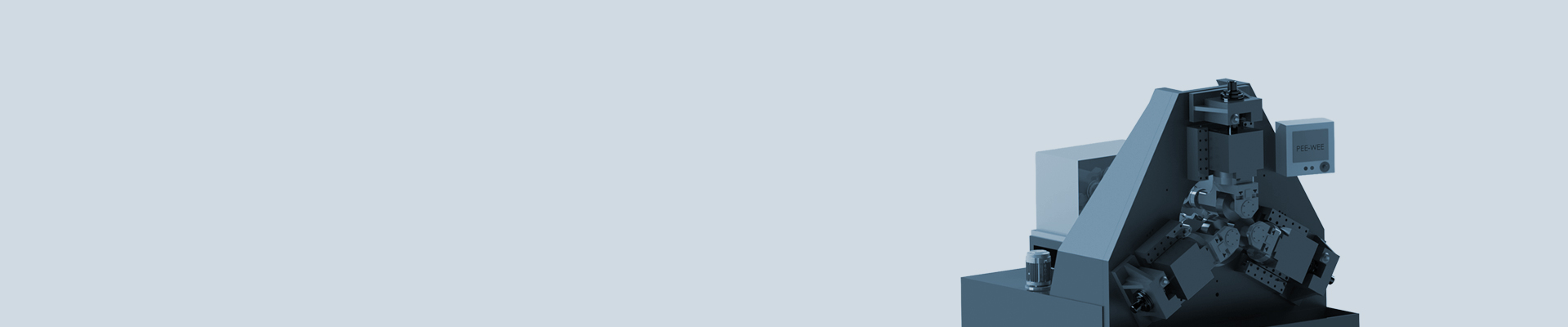

| 3-Schlitten Kaltwalzmaschine (Profilwalzmaschine für Rohrbearbeitung) | PEE-WEE | – | 60 kN bis 600 kN; konventionell oder CNC | – | Jahnsdorf/Diez |

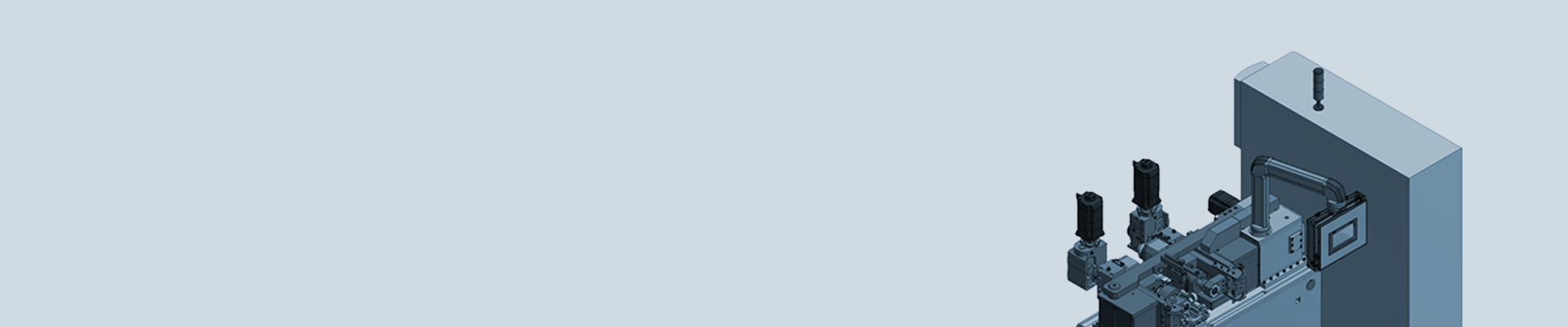

| E-SLIDE Profilrollmaschine (hydraulikfrei, AC-Servoantrieb) | PEE-WEE E-Slide | – | Wiederholgenauigkeit 0,005 mm; bis zu 15 Vorschubgeschwindigkeiten/Positionen pro Umformvorgang; | – | Jahnsdorf/Diez |
| CNC-Schleifmaschine (Werkzeugherstellung) | – | – | – | – | Jahnsdorf/Diez |
| Vakuumofen (Härten, Hochvakuum, Härten und Tiefkühlen in einer Anlage) | – | – | – | – | Jahnsdorf/Diez |
Zusatzleistungen
Qualität
Alle Maschinen können mit integriertem QS-System zur Überwachung der Umform- und Bearbeitungsparameter ausgerüstet werden. Die Produktionsstandorte sind nach DIN EN 9001:2000 zertifiziert; Kooperation besteht mit dem Institut für Umformtechnik Lüdenscheid.
| Nachweis | Jahnsdorf/Erzgebirge |
|---|---|
| ISO 9001 |
Historie
- 1939
Gründung der PEE-WEE Maschinen- und Apparatebau GmbH
- 1953
Beginn der Herstellung von 3-Schlittenmaschinen
- 2008
Start der Produktion der hydraulikfreien E-Slide Maschinen mit AC-Servoantrieb
