Entwicklung und Fertigung kundenspezifischer elektromagnetischer Bauelemente, Geräte und Systeme (Leistungselektronik) aus einer Hand.
Pikatron GmbH
Usingen · Rasdorf · Haan · Lauchringen · Amt Creuzburg · Písek (CZ)Neu auf Amplifa
Die Pikatron Gruppe
Die Pikatron Gruppe wurde 1974 in Usingen im Taunus gegründet und entwickelt und fertigt mit rund 500 Mitarbeiterinnen und Mitarbeitern ausschließlich kundenspezifische elektromagnetische Bauelemente, Geräte und Systeme – von der Komponente über die Baugruppe bis zur kompletten Anlage. Das Produktspektrum umfasst Transformatoren (bis 1.000 kVA, Hochspannung bis 200 kV Spannungsfestigkeit und Pulsleistungen bis 15 MW), Drosseln, Wandler, Übertrager, EMV-Filter, Frequenzumrichter und Stromversorgungen. Gefertigt wird in schlanker Flussfertigung (One-Piece-Flow) mit stück- und taggenauer Just-in-time-Produktion, inklusive Montage- und Vergusstechnologien, eigenem Betriebsmittelbau und Schaltschrankbau. Kunden stammen aus Branchen wie Erneuerbare Energien, Medizintechnik, Maschinen- und Anlagenbau, Kommunikations-, Sicherheits- und Verkehrstechnik, Mess- und Regeltechnik, Verteidigungstechnik sowie Luft- und Raumfahrt. Die Gruppe betreibt fünf Standorte in Deutschland (Usingen, Rasdorf, Haan, Lauchringen, Amt Creuzburg) und eine Auslandsfertigung in Tschechien (Písek); die Standorte sind eng vernetzt, was eine hohe Ausfallsicherheit gewährleistet. Neben der Entwicklung und Fertigung werden Prüfung, Logistik, Service, Reengineering, Obsoleszenzmanagement und Zulassungsbegleitung (UL, VDE) angeboten.
- Standort
- Usingen
- Verfahren
- Fertigung kundenspezifischer Wickelgüter (Transformatoren, Drosseln, Spulen), Herstellung von EMV-Filtern und Durchführungskondensatoren (eigene Kondensatorfertigung), Hochspannungstransformatoren (bis 200 kV Spannungsfestigkeit, Pulsleistungen bis 15 MW), Dreiphasen-Netztransformatoren (bis 1.000 kVA), Leistungsübertrager (100 mVA .. 100 kVA, luft- oder wassergekühlt), Audio-/Signalübertrager (Frequenz 20 Hz .. 10 MHz, Klirrfaktor bis 0,05%), Montage- und Vergusstechnologien (Verguss von Bauelementen/Baugruppen), Schaltschrankbau (Konstruktion und Fertigung, Projektierung, Hardwareplanerstellung)
- Werkstoffe
- Ferrite, Magnetpulverwerkstoffe, Nickel-Eisen-Werkstoffe, Amorphe und nanokristalline Metalle, Kupfer, Aluminium, Siliziumeisen (lamelliert, Kernblech), Vergussmasse
- Zertifikate
- ISO 9001:2015, ISO 50001:2018, Anlehnung EN 9100:2018
- Gegründet
- 1974
- Mitarbeiter
- ca. 500
- Branchen
- Erneuerbare Energien, Medizintechnik, Industrieelektronik, Maschinen- & Anlagenbau, Kommunikationstechnik, Sicherheitstechnik
- 01
Entwicklung und Engineering (Design, Simulation, Reengineering)
- 02
Auftragsfertigung / Produktion
- 03
Montage- und Vergusstechnologien
- 04
Prüfung und Qualitätssicherung
- 05
Logistik (u. a. Kanban, Just-in-time)
- 06
Service und Kreislaufwirtschaft/Rücknahme
Werkstoffe und Verfahren
Ferrite
Kernmaterial für Übertrager, Wandler und hochfrequente induktive Bauelemente.
Magnetpulverwerkstoffe
Kernwerkstoffe für kundenspezifische Wickelgüter mit speziellen magnetischen Anforderungen.
Nickel-Eisen-Werkstoffe
Einsatz für Signal- und Audioübertrager mit hoher Linearität.
Amorphe und nanokristalline Metalle
Kernmaterial für leistungsstarke Hochfrequenzanwendungen.
Kupfer
Wickelmaterial in Form von Draht, Litze, Hochfrequenzlitze und Folie.
Aluminium
Wickelmaterial für Draht, Litze und Folie.
Siliziumeisen (lamelliert, Kernblech)
Kernblech für Dreiphasen- und Netztransformatoren.
Vergussmasse
Isolations- und Vergussmaterial u. a. für Hochspannungstransformatoren.
Standorte
Usingen
DEZentrale (Entwicklung, Herstellung, Vertrieb)
Rasdorf
DEZweigniederlassung (Herstellung und Vertrieb)
Haan
DEtesch EMC, Zweigniederlassung (Entwicklung, Herstellung, Vertrieb)
- Werkstoffe
- Kupfer, Kunststoff
- Wickelmaschinen für Folienkondensatoren

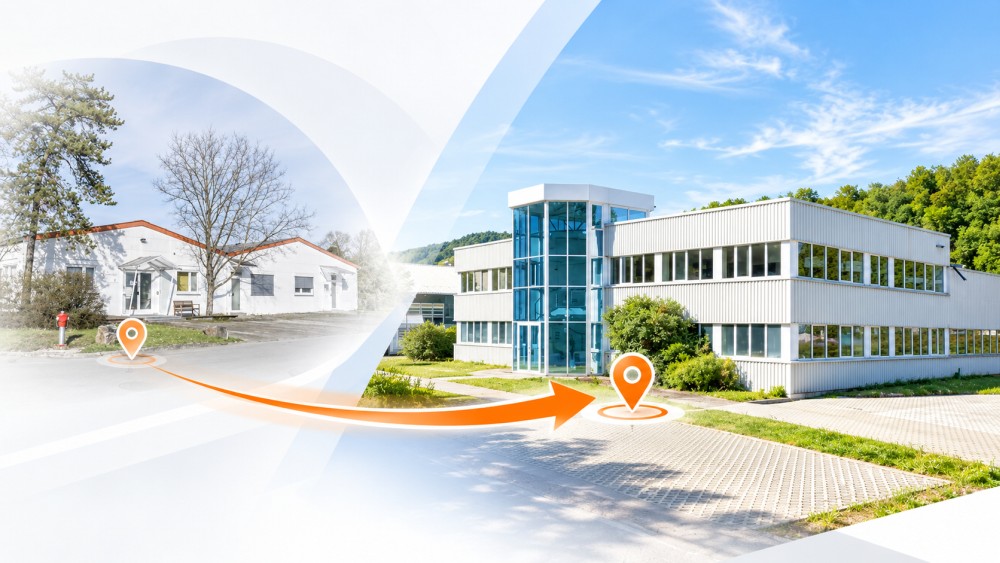

Lauchringen
DEhabermann trafo, Zweigniederlassung (Entwicklung, Herstellung, Vertrieb)
Amt Creuzburg
DEtrafowerk Creuzburg, Zweigniederlassung (Entwicklung, Herstellung, Vertrieb)
Písek
CZPikatron CZ s.r.o., Auslandsfertigung (Herstellung und Vertrieb)
Produkte und Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|

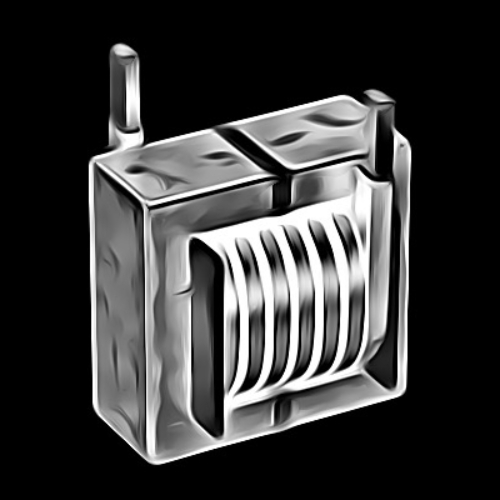

| Fertigung kundenspezifischer Wickelgüter (Transformatoren, Drosseln, Spulen)Fügen | – | – | – | Einzelstück/Muster – Großserie | Ferrite, Magnetpulverwerkstoffe, Nickel-Eisen-Werkstoffe, amorphe und nanokristalline Metalle, Kupfer, Aluminium |

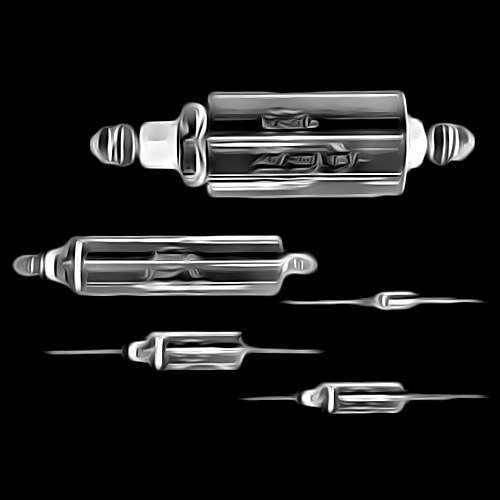

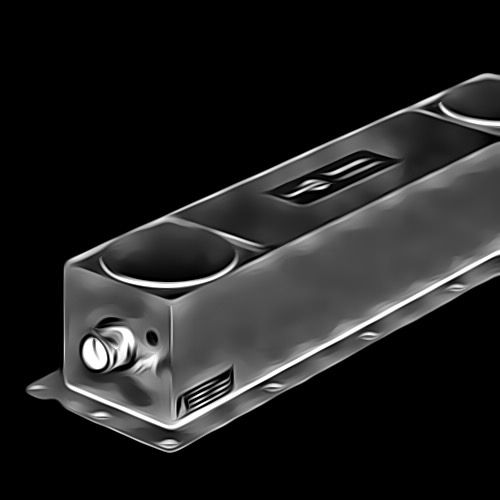

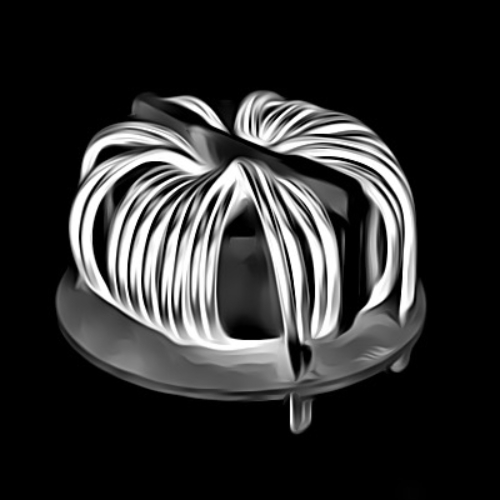

| Herstellung von EMV-Filtern und Durchführungskondensatoren (eigene Kondensatorfertigung)Fügen | – | – | – | – | – |

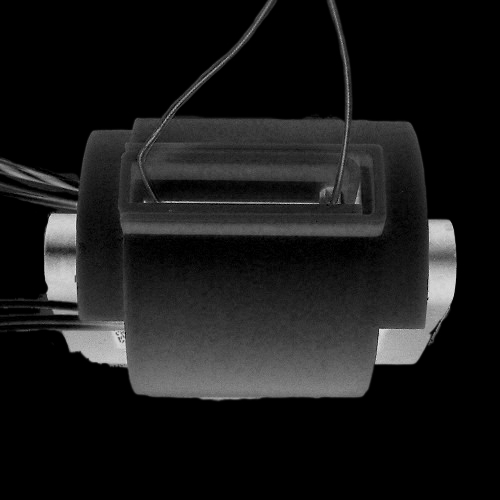

| Hochspannungstransformatoren (bis 200 kV Spannungsfestigkeit, Pulsleistungen bis 15 MW)Fügen | – | – | – | – | Ferrite, Magnetpulverwerkstoffe, Nickel-Eisen-Werkstoffe, amorphe und nanokristalline Metalle, Kupfer, Aluminium |

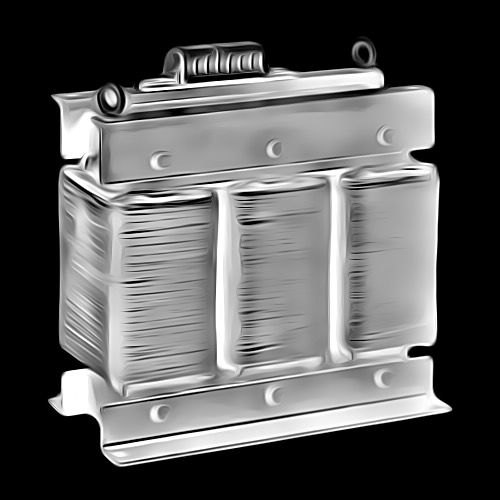

| Dreiphasen-Netztransformatoren (bis 1.000 kVA)Fügen | – | – | – | – | Kupfer, Aluminium |
| Leistungsübertrager (100 mVA .. 100 kVA, luft- oder wassergekühlt)Fügen | – | – | – | – | Ferrite, Magnetpulverwerkstoffe, Nickel-Eisen-Werkstoffe, amorphe und nanokristalline Metalle, Kupfer, Aluminium |
| Audio-/Signalübertrager (Frequenz 20 Hz .. 10 MHz, Klirrfaktor bis 0,05%)Fügen | – | – | – | – | Ferrite, Magnetpulverwerkstoffe, Nickel-Eisen-Werkstoffe, amorphe und nanokristalline Metalle, Kupfer, Aluminium |
| Montage- und Vergusstechnologien (Verguss von Bauelementen/Baugruppen)Montage | – | – | – | – | Vergussmasse, Kunststoff |
| Schaltschrankbau (Konstruktion und Fertigung, Projektierung, Hardwareplanerstellung)Montage | – | – | – | – | – |
| Fertigung von Anlagen und Systemen (Sensorsysteme, Security Gates, Magnetlagereinheiten)Montage | – | – | – | – | – |

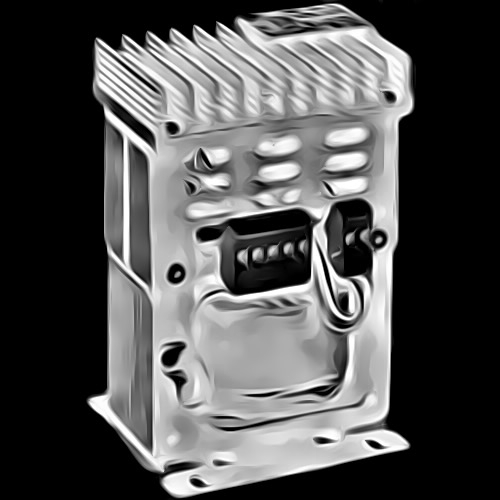

| Fertigung leistungselektronischer Baugruppen, Geräte und Stromversorgungen (Schaltnetzteile)Montage | – | – | – | Muster – Großserie | – |

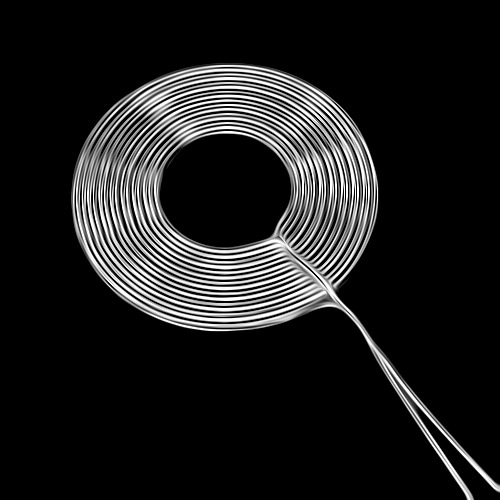

| Backlackspulen-FertigungFügen | – | – | – | – | – |
| Prüfung (Prüf- und Messtechnik, anschlussfertige Prüfung, Qualitätssicherung der Fertigung)Prüfung | – | – | – | – | – |
| Entwicklung und Engineering (computergestütztes Design und Simulation, Reengineering, Erstellung)Engineering | – | – | – | – | – |
1 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Wickelmaschinen für Folienkondensatoren | – | – | – | – | Haan (tesch EMC) |
Zusatzleistungen
Qualität und Zertifizierung
Die Pikatron Gruppe ist nach DIN EN ISO 9001:2015 zertifiziert; die Entwicklung erfolgt zusätzlich in Anlehnung an die DIN EN 9100:2018. Über alle Standorte besteht ein integriertes Managementsystem (IMS) mit einem einheitlichen ERP-System; die Qualitätssicherung der Fertigung umfasst Prüf- und Messtechnik sowie anschlussfertige Prüfung und Inbetriebnahme.
| Nachweis | Usingen |
|---|---|
| ISO 9001:2015 | |
| ISO 50001:2018 | |
| Anlehnung EN 9100:2018 |
Historie
- 1924
Gründung des Ursprungs des Transformatorenwerks Creuzburg in Berlin, vorwiegend für die Rundfunkindustrie tätig
- 1944
Beginn der Wickelgüter-Fertigung am Standort Creuzburg
- 1945
Gründung Tesch durch Klaus Tesch in Wuppertal
- 1964
Beginn der Entwicklung und Fertigung großer Transformatoren bei habermann trafo
- 1967
Tesch stellt hochwertige Funkentstörprodukte mit eigener Kondensatorfertigung her
- 1974
Gründung von Pikatron am 10. April in Usingen im Taunus durch Jürgen Klein, Werner Pinternagel, Graf von und zu Arco Zinneberg und Harry Palau
- 1980
Gründung tae Antriebstechnik durch Karl Korn in Weilheim (Wehrheim)
- 1991
Pikatron übernimmt das Transformatorenwerk Creuzburg und errichtet ein neues Firmengebäude
- 2009
Pikatron übernimmt Tesch als tesch EMC
- 2011
tae Antriebstechnik wird Teil der Pikatron Gruppe
- 2017
Gründung der Marke tesema Leistungselektronik (Präsentation auf der PCIM in Nürnberg)
- 2020
habermann trafo wird Teil der Pikatron Gruppe
- 2023
tesch EMC zieht an den Standort Haan in neue Räumlichkeiten
- 2024
ISO 50001 Erstzertifizierung; ISO 9001 Rezertifizierung; 50 Jahre Pikatron
- 2025
Platz 9 der krisensichersten Industrieunternehmen Deutschlands (SZ Institut / Creditreform)
