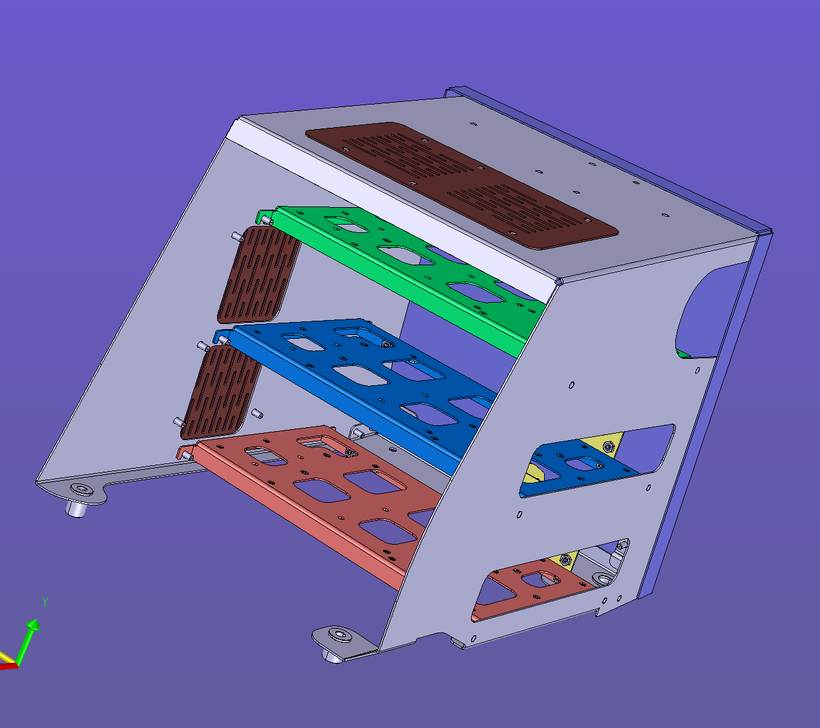

Systemlieferant für Blechformteile, Strukturbauteile und einbaufertige Baugruppen aus Metall für die Automobilindustrie
ProTec Metalltechnik GmbH
Geretsried · Bad TölzNeu auf Amplifa
Über ProTec Metalltechnik
Die ProTec Metalltechnik GmbH ist ein Systemlieferant für die Automotive- und Metallindustrie mit über 25 Jahren Erfahrung in Serienfertigung, Prototypenbau und Werkzeugbau. Das Unternehmen fertigt komplexe Bauteile und einbaufertige Baugruppen – von Struktur- und Karosseriekomponenten bis zu Gehäusen und Halterungen – und ist bereits ab der Entwicklungsphase als Engineering-Partner tätig. Die Wertschöpfungskette umfasst Konstruktion, CNC-Fräsen und Drehen, Werkzeugbau, 2D/3D-Laserschneiden und Stanzen, Umformen (Prägen, Tiefziehen, Biegen), Fügen und Schweißen (MIG/MAG, WIG, CMT, Punkt- und Bolzenschweißen, Nieten, Clinchen), Oberflächentechnik (KTL, Pulverbeschichtung, Verzinkung, Lackierung) sowie Montage. Verarbeitet werden Stähle einschließlich hoch- und höchstfester Stähle bis 980 DP, Edelstähle, Aluminium- und Magnesiumlegierungen, Kupfer, Messing, Zink und Kunststoffe für Hybridkomponenten. Kernmarkt ist die Automobilindustrie mit den Segmenten Motorsport, Premium- und Sonderfahrzeuge; weitere Kunden stammen aus Schienenfahrzeugbau, Maschinenbau, Elektroindustrie und Bauzubehör. Seit September 2019 gehört ProTec zur Jilin Jinhong Autoparts Group (China), über die Großserienfertigung koordiniert wird.
- Standort
- Geretsried
- Verfahren
- CNC-Fräsen, CNC-Drehen, Werkzeugbau (Folge-, Transfer-, Einzel- und Prototypenwerkzeuge), 2D/3D-Laserschneiden, Stanzen / werkzeuggebundene Blechbearbeitung, Biegen (Abkanten), Tiefziehen, Prägen
- Werkstoffe
- Baustahl, Einsatzstahl, Vergütungsstahl, Edelstahl V2A, Edelstahl V4A, Automatenstahl, Werkzeugstahl, Federstahl
- Zertifikate
- IATF 16949, DIN EN ISO 9001:2015, DIN EN ISO 14001:2015, ISO 9001, ISO 14001
- Branchen
- Automobilindustrie & Fahrzeugbau, Motorsport, Premiumfahrzeuge, Sonderfahrzeugbau, Schienenfahrzeugbau, Maschinenbau
- 01
Konstruktion / Machbarkeitsanalyse
- 02
Werkzeugbau
- 03
CNC-Fräsen / Drehen
- 04
Laserschneiden & Stanzen
- 05
Umformen (Prägen, Tiefziehen, Biegen)
- 06

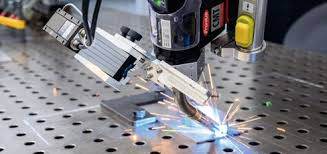

Fügen / Schweißen
- 07
Oberflächentechnik
- 08
Montage / ZSB
- 09
3D-Messtechnik / Prüfung
Werkstoffe & Verfahren
Stahl (Baustahl, Einsatz-, Vergütungs-, Feder-, Kaltfließpressstahl)

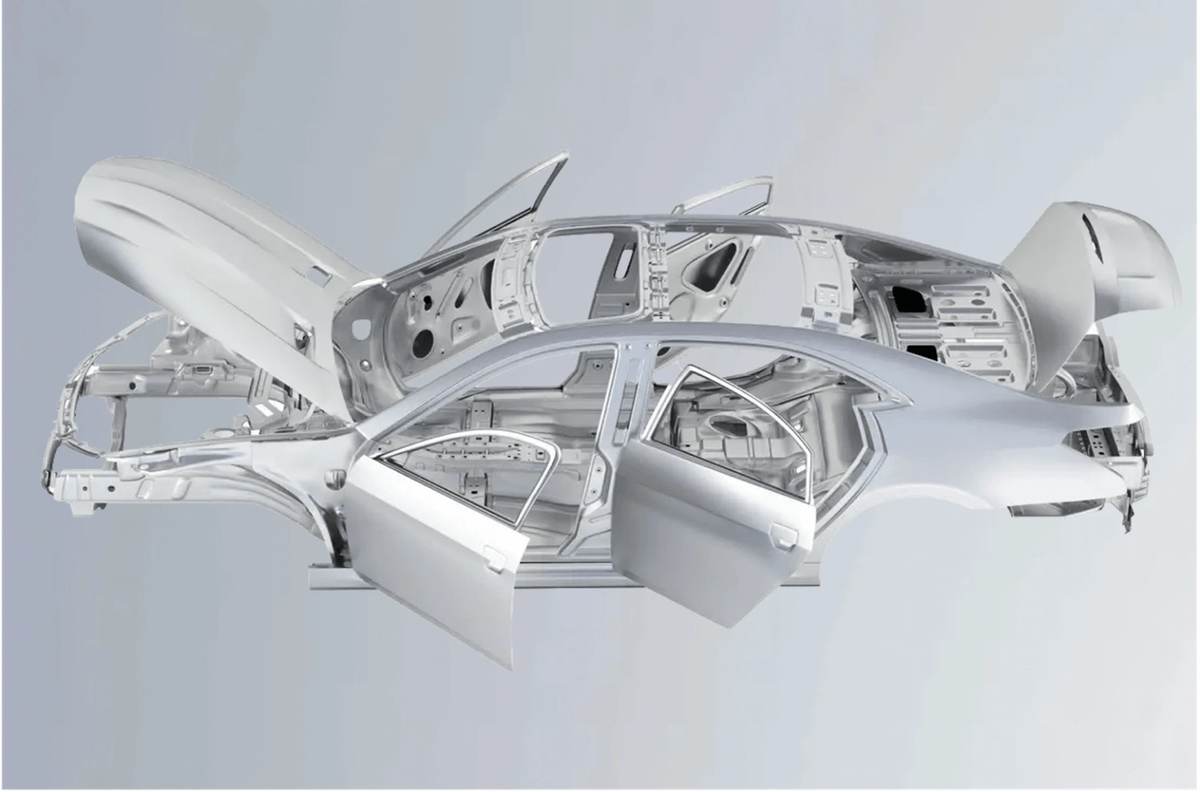

Breites Stahlspektrum für Karosserie- und Strukturbauteile inklusive Automaten- und Werkzeugstahl.
Hoch- und höchstfeste Stähle (bis 980 DP)
Für sicherheitsrelevante Strukturbauteile im modernen Fahrzeugbau.
Edelstahl V2A / V4A
Korrosions- und säurebeständige Edelstähle für anspruchsvolle Bauteile.
Aluminiumlegierungen (AlMg, AlMgSi, AlCu, AL5, AL6)
Leichtmetalle für Karosseriebau und Strukturbauteile, in der Gruppe bis AL5/AL6.
Magnesium und Magnesiumlegierungen
Leichtmetall für gewichtsreduzierte Fahrzeugkomponenten.
Kupfer, Messing, Zink
Schwermetalle und Sonderlegierungen für elektrische und dekorative Anwendungen.
Beschichtete Bleche (Zn, Al-Zn, KTL)
Vorbereitete Blechwerkstoffe für Korrosionsschutz und Lackierprozesse.
Kunststoffe (Hybridkomponenten, UV-Polyjet)
Kunststoffe für Hybridbauweisen und Rapid Prototyping im 3D-Druck.
Standorte
Geretsried
DEProduktion / Verwaltung (Spreestr. 19)
- Losgröße
- bis 10.000 Stk
- Werkstoffe
- Stahl, Edelstahl, Aluminium

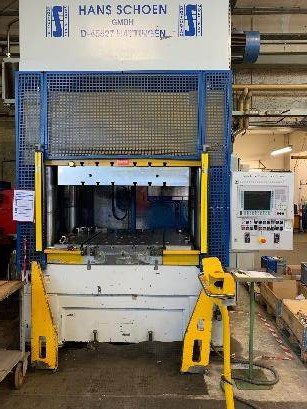

- Tiefziehpresse Schön 300 t (Tisch 1.200 × 1.200 mm)
- Tiefziehpresse Müller 100 t (Tisch 800 × 700 mm)
- Tiefziehpresse Müller 100 t (Tisch 700 × 650 mm)
Bad Tölz
DEProduktion
- Losgröße
- Prototyp bis Großserie
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Magnesium, Messing, Kupfer
- TruLaser Cell 7040 (6 kW CO₂, 4.000 × 2.000 × 1.000 mm)
- TruMatic 6000 und TruMatic 1000 (Laser-Stanzen, 2.500 × 1.250 mm)
- Abkantpressen TRUMPF V50/V85/V130 (bis 130 t, 3.100 mm)

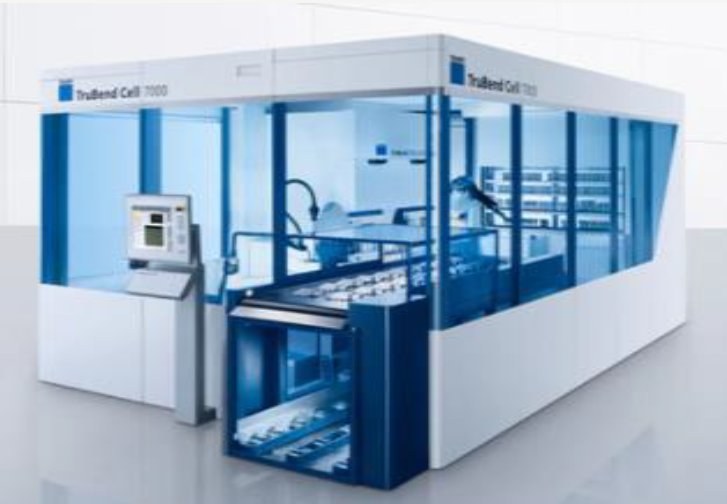

- 2× TruBend Cell 7000 (elektro, vollautomatisch)
- Fronius TPS 320i (MIG/MAG), TransSteel und W230 (WIG), TruArc Weld 1000 (CMT)
- Dalex-/Schlatter-Punktschweißmaschinen
- Häger 824 E-Line / One Touch (Nieten, Clinchen)
- Lissmac-Schleifmaschine (Entgraten/Verrunden)
- Bio-Circle HTW 1200 (Teilereinigung)
- Keyence Agilista 3200W (3D-Druck, UV-Polyjet)
- Wenzel 3D-KMM (1.200 × 800 × 500 mm)
- Creaform Handyscan 3D

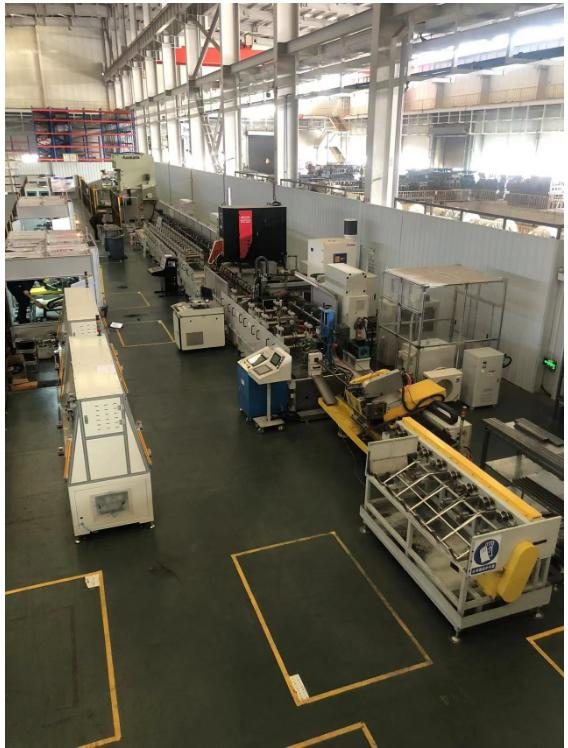

Jilin, Chengdu, Guangdong, Tianjin (China)
Großserienfertigung über Jilin Jinhong Autoparts Group
- Losgröße
- Großserie
- Werkstoffe
- Stahl bis 980 DP, Aluminium AL5/AL6
- Über 46 Transferpressen bis 200 t in Chengdu (Gruppe bis 2.500 t)
- Aluminium-Schweißroboter in Tianjin

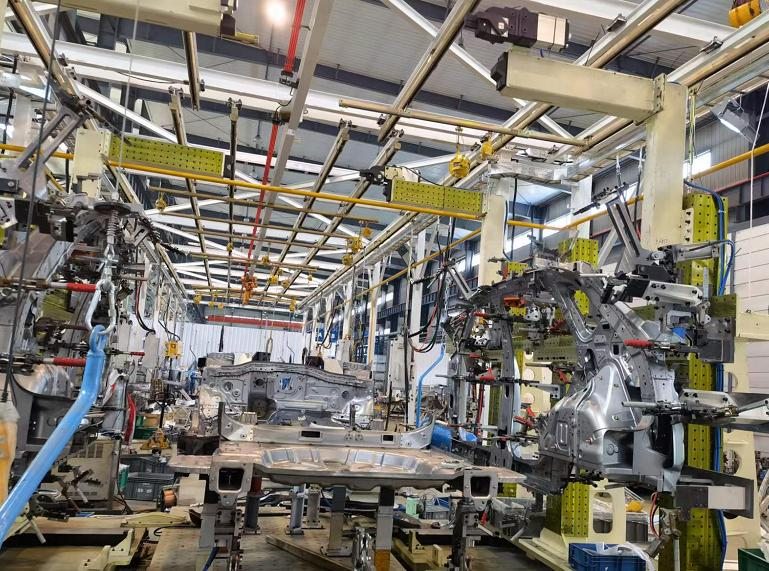

- BIW-Schweißlinie

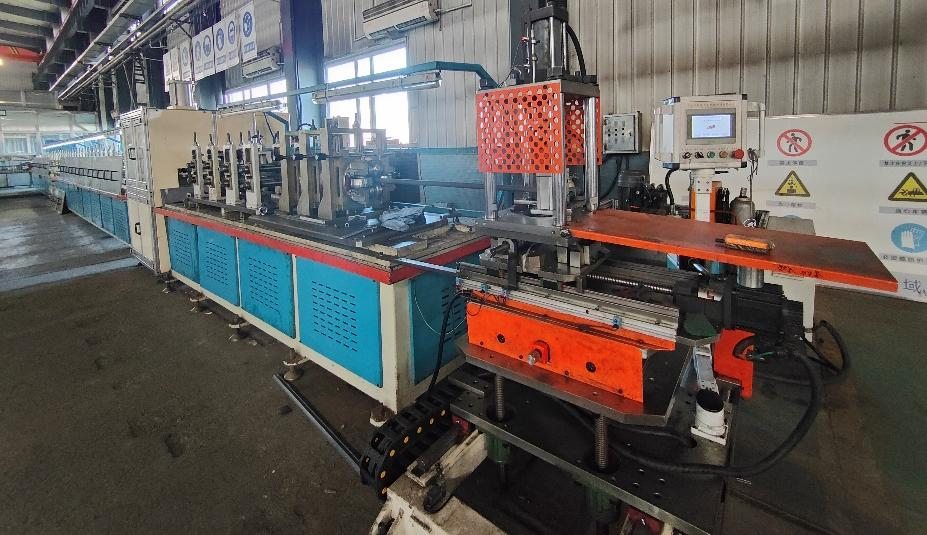

- Roll-Forming-Maschinen
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-FräsenZerspanung | – | – | – | – | Stahl, Edelstahl, Aluminium, Magnesium, Messing, Kupfer |
| CNC-DrehenZerspanung | – | – | – | – | Stahl, Edelstahl, Aluminium, Messing, Automatenstahl |
| Werkzeugbau (Folge-, Transfer-, Einzel- und Prototypenwerkzeuge)Engineering | – | – | – | – | Werkzeugstahl |
| 2D/3D-LaserschneidenZerspanung | – | 4.000 mm × 2.000 mm × 1.000 mm | – | – | Stahl, Edelstahl, Aluminium |
| Stanzen / werkzeuggebundene BlechbearbeitungUmformung | – | 500 mm × 500 mm | – | 10.000 Stk | Stahl bis 4 mm Materialstärke, Aluminium |
| Biegen (Abkanten)Umformung | – | 3.100 mm | – | – | Stahl, Aluminium |
| TiefziehenUmformung | – | 500 mm × 500 mm × 500 mm | – | – | Stahl, Aluminium |
| PrägenUmformung | – | – | – | – | Stahl |
| MIG/MAG-SchweißenFügen | – | – | – | – | Stahl, Edelstahl, Aluminium |
| WIG/TIG-SchweißenFügen | – | – | – | – | Stahl, Edelstahl, Aluminium |
| CMT-SchweißenFügen | – | – | – | – | Stahl, Aluminium |
| PunktschweißenFügen | – | – | – | – | Stahl |
| BolzenschweißenFügen | – | – | – | – | Stahl |
| NietenFügen | – | – | – | – | Stahl, Aluminium |
| ClinchenFügen | – | – | – | – | Stahl, Aluminium |
| KTL-BeschichtungOberfläche | – | – | – | – | Stahl, Beschichtete Bleche |
| PulverbeschichtungOberfläche | – | – | – | – | Stahl, Aluminium |
| VerzinkungOberfläche | – | – | – | – | Stahl |
| NitrierenWärmebehandlung | – | – | – | – | Stahl |
| HärtenWärmebehandlung | – | – | – | – | Stahl |
| LackierungOberfläche | – | – | – | – | Metall |
| Montage / ZSB (Kleben, Kaschieren, Verschrauben)Montage | – | – | – | – | Metall, Kunststoffe (Hybridkomponenten) |
| Konstruktion (Machbarkeitsanalyse, Methodenplanung, Designunterstützung)Engineering | – | – | – | – | – |
| Taktile 3D-KoordinatenmessungPrüfung | – | 1.200 mm × 800 mm × 500 mm | – | – | – |
| Optische 3D-Vermessung (Handyscan)Prüfung | – | – | – | – | – |
| 3D-Druck UV-Polyjet (Rapid Prototyping)Additiv | – | – | – | – | Kunststoff (Photopolymer) |
| Industrielle TeilereinigungOberfläche | – | – | – | – | Metall |
| Entgraten/Verrunden/Oberflächenfinish (Schleifen)Oberfläche | – | – | – | – | Metall |
| Kaltumformung & Stanzen (Transferpressen bis 2.500 t, Progressivwerkzeuge)Umformung | – | 2 m | – | – | Stahl bis 980 DP hochfest, Aluminium AL5, Aluminium AL6 |
| HartlötenFügen | – | – | – | – | Metall (Lote) |
24 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 3D-Laserschneidanlage | TRUMPF TruLaser Cell 7040 | – | 4.000 × 2.000 × 1.000 mm (6 kW CO₂-Laser) | – | Bad Tölz |
| Laser-Stanzmaschine | TRUMPF TruMatic 6000 | – | 2.500 × 1.250 mm (2,7 kW CO₂ + Stanzen) | – | Bad Tölz |

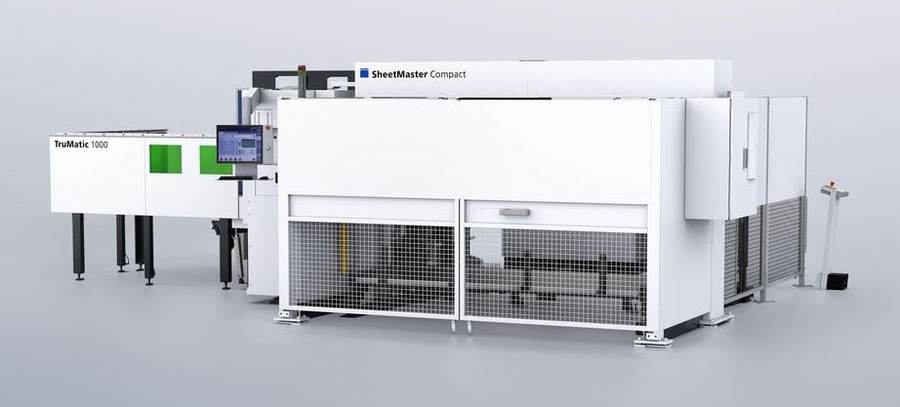

| Laser-Stanzmaschine | TRUMPF TruMatic 1000 | – | 2.500 × 1.250 mm (3,0 kW Faserlaser + Stanzen) | – | Bad Tölz |
| Abkantpresse | TRUMPF V50 | – | 50 t, Länge 1.300 mm, hydraulisch | – | Bad Tölz |
| Abkantpresse | TRUMPF V85 | – | 85 t, Länge 2.400 mm, hydraulisch | – | Bad Tölz |
| Abkantpresse | TRUMPF V130 | – | 130 t, Länge 3.100 mm, hydraulisch | – | Bad Tölz |
| Abkantzelle (elektro, vollautomatisch) | TRUMPF TruBend Cell 7000 | 2 | 36 t, Länge 500 mm | – | Bad Tölz |
| Tiefziehpresse | Schön | 1 | 300 t, Tisch 1.200 × 1.200 mm | – | Deutschland |
| Tiefziehpresse | Müller | 2 | 100 t, Tisch 800 × 700 mm bzw. 700 × 650 mm | – | Deutschland |
| MIG/MAG-Schweißgerät | Fronius TPS 320i | – | 320 A | – | Bad Tölz |
| WIG/TIG-Schweißgerät | Fronius TransSteel | – | 210 A | – | Bad Tölz |
| WIG/TIG-Schweißgerät | Fronius W230 | – | 230 A | – | Bad Tölz |
| CMT-Schweißanlage | TRUMPF TruArc Weld 1000 | – | – | – | Bad Tölz |
| Punktschweißmaschine | Dalex | – | – | – | Bad Tölz |
| Punktschweißmaschine | Schlatter | – | – | – | Bad Tölz |
| Niet-/Clinchgerät | Häger 824 E-Line | – | Nieten, Clinchen | – | Bad Tölz |
| Niet-/Clinchgerät | Häger 824 One Touch | – | Nieten, Clinchen | – | Bad Tölz |
| Schleifmaschine (Entgraten/Verrunden) | Lissmac | – | – | – | Bad Tölz |
| Teilereinigungsanlage | Bio-Circle HTW 1200 | – | – | – | Bad Tölz |
| 3D-Drucker (UV-Polyjet) | Keyence Agilista 3200W | – | – | – | Bad Tölz |
| Taktile 3D-Koordinatenmessmaschine | Wenzel | – | 1.200 × 800 × 500 mm | – | Bad Tölz |
| 3D-Handyscan (optischer Scanner) | Creaform Handyscan | – | ohne Messbereichsgrenzen, Polyworks-Software | – | Bad Tölz |
| Transferpresse (Großserie, Gruppe) | – | über 46 | bis 2.500 t | – | Jilin, Chengdu, Guangdong, Tianjin (China) |
| Aluminium-Schweißroboter | – | – | – | – | Tianjin (China) |
Zusatzleistungen
Qualität

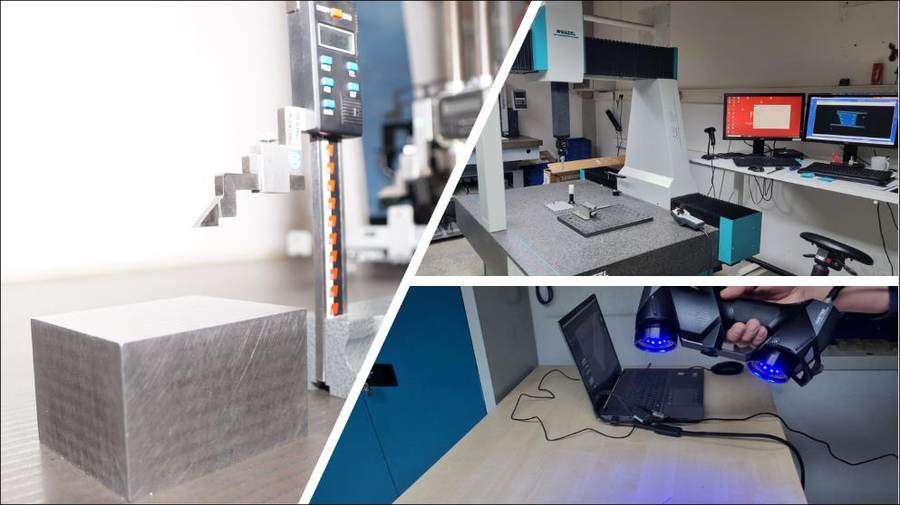

Die Fertigung und Prüfung erfolgt nach einem dreifach zertifizierten QM-System (IATF 16949, ISO 9001, ISO 14001). Zur Qualitätssicherung dienen eine taktile Wenzel-3D-Koordinatenmessmaschine (1.200 × 800 × 500 mm), der portable Creaform Handyscan 3D ohne Messbereichsgrenzen sowie ausgelagerte Prozesse ausschließlich über IATF-zertifizierte Partner.
| Nachweis | Geretsried | Bad Tölz |
|---|---|---|
| ISO 9001 | ||
| IATF 16949 | ||
| ISO 14001 |
Historie
- 2019

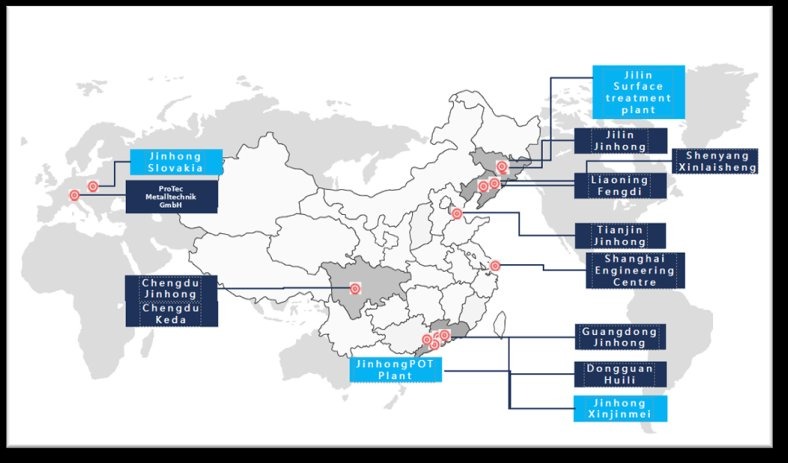

Seit September 2019 Teil der Jilin Jinhong Autoparts Group (China, gegründet 2005, 13 Standorte, über 900 Mitarbeiter); Koordination der Großserienfertigung in China durch ProTec.
