EMPT-Maschinensysteme für elektromagnetisches Schweißen, Fügen und Umformen in der industriellen Serienfertigung
PSTproducts GmbH
Alzenau (DE) · Wuxi (CN)Neu auf Amplifa
Über PSTproducts

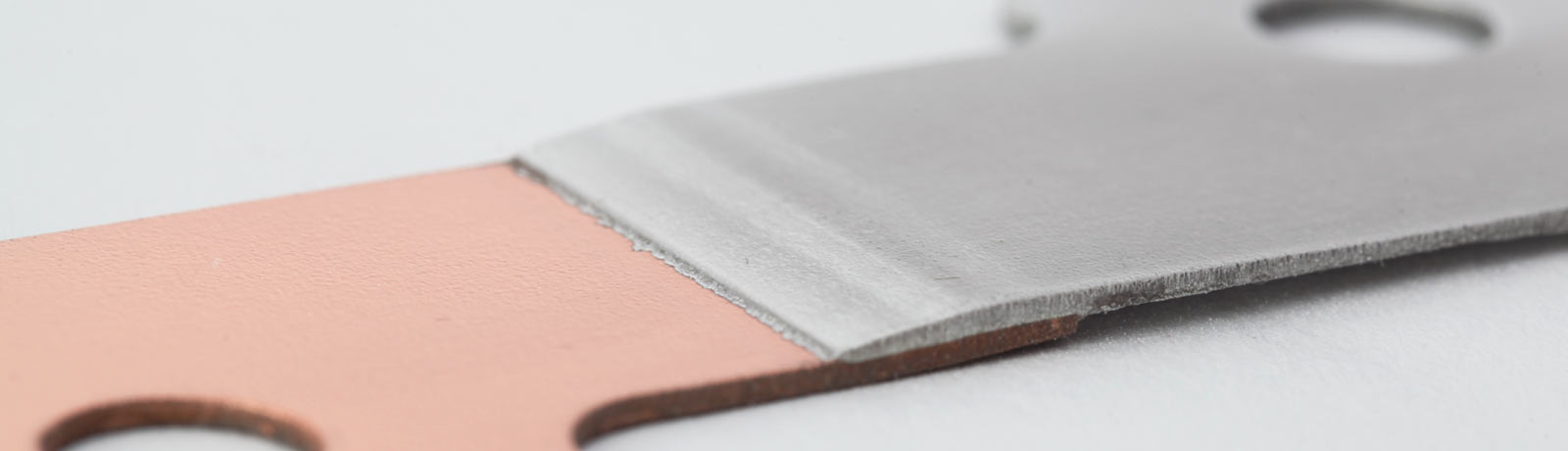

Die PSTproducts GmbH mit Sitz in Alzenau ist Hersteller von Maschinensystemen auf Basis der Elektromagnetischen Puls Technologie (EMPT). Die Systeme bestehen aus Pulsgeneratoren der Serie BlueWave und werkstoffspezifischen Spulen und ermöglichen berührungsloses Schweißen, Fügen, Umformen und gratfreies Schneiden elektrisch leitfähiger Werkstücke bei einer Prozesszeit von rund 25 µs ohne nennenswerte Wärmeeinbringung. Damit lassen sich unter anderem Multimaterialverbindungen wie Aluminium-Kupber sowie verzugsfreie Nähte an thermisch empfindlichen Aluminiumlegierungen fertigen. Das Portfolio umfasst EMPT-Maschinensysteme, Werkzeugspulen (Rohrkompressions-, Rohrexpansions-, Flachschweiß- und Mehrfachfügespulen), Automation und schlüsselfertige Anlagen mit Roboter-, Drehtisch- und Transferbandlösungen sowie Engineering und Prototyping mit FEM-Simulation. Hauptanwendungen liegen in der Batterieproduktion, der E-Mobilität, Blech- und Rohranwendungen sowie der pharmazeutischen Verpackungstechnik. Seit 2022 unterhält das Familienunternehmen mit der PSTproducts CHINA Ltd. in Wuxi eine Tochtergesellschaft.
- Standort
- Alzenau
- Verfahren
- EMPT-Schweißen (elektromagnetische Puls Technologie), EMPT-Crimpen, EMPT-Umformen (Hochgeschwindigkeits-Umformprozesse), Gratfreies Schneiden (EMPT), EMPT-Bördeln (berührungslos), EMPT-Kompression von Kabellitzen und Pulvern, Rohrkompression und Rohrexpansion, EMPT-Blechschweißen (Überlappschweißen, bis 2 m Nahtlänge mit einem Puls)
- Werkstoffe
- Aluminium, Aluminium 6000er Legierungen, Aluminium 7000er Legierungen, Aluminium EN AW-6082 T6, Stahl, Kupfer, Kupferdraht / Kupferkabellitzen, Aluminiumguss (Al-Druckgussknoten)
- Zertifikate
- Dauertests (24/7 über mehrere Monate)
- Gegründet
- 2003
- Branchen
- Batterieproduktion, E-Mobilität & Leichtbau, Blechanwendungen, Rohranwendungen, Verpackungsindustrie, Pharmazeutische Verpackungstechnik
- 01
Engineering & Prototyping mit FEM-Simulation
- 02
Fertigung von Pulsgeneratoren und Werkzeugspulen
- 03
Montage der EMPT-Maschinensysteme
- 04
Automation & Anlagenbau
- 05
Dauertests und Qualitätssicherung
- 06
Service und Vermietung (ProPulse)
Werkstoffe und Verfahren
Elektromagnetische Puls Technologie (EMPT)
Berührungsloses Schweißen, Fügen, Umformen und Schneiden elektrisch leitfähiger Metalle bei ca. 25 µs Prozesszeit ohne Wärmeeinbringung.
EMPT-Schweißen / Blechschweißen
Überlappschweißen flacher Strukturbauteile, mit Flachschweißspulen bis zu 2 m Nahtlänge mit einem Puls.
EMPT-Crimpen
Fügen von Rohr-, Kabel- und Hybridverbindungen, z. B. Kupferkabelschuhe auf Kupferkabellitzen.

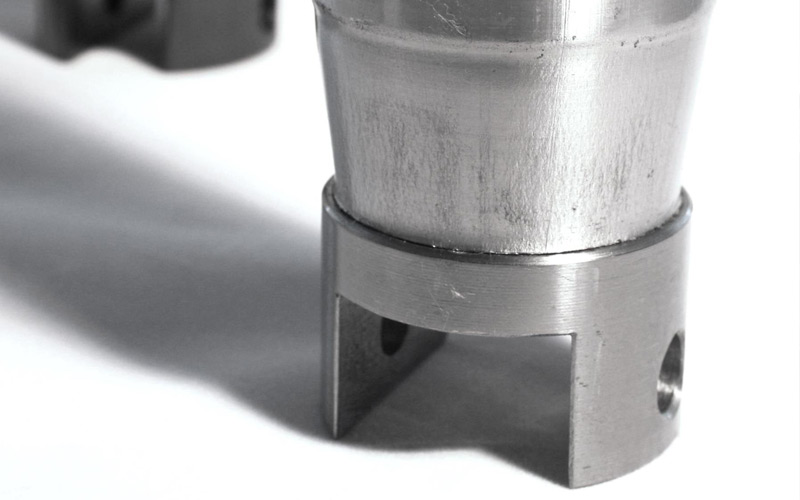

EMPT-Umformen (Rohrkompression/-expansion, Bördeln)

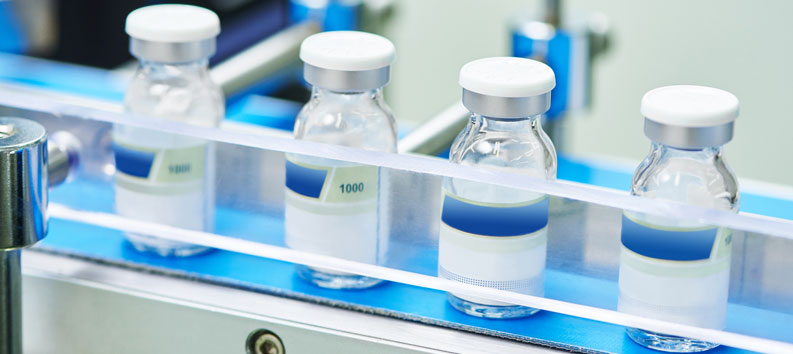

Hochgeschwindigkeits-Umformung und berührungsloses Bördeln, z. B. Verschlusskappen auf Flaschenhälse.
Gratfreies EMPT-Schneiden
Schneiden elektrisch leitfähiger Metalle ohne Gratbildung.
Mehrfachfügespulen (MJo)
Patentierte Spulen, die in einem Puls mehrere Bauteile simultan fügen, häufig in der Verpackungstechnik eingesetzt.
Numerische Simulation (FEM)
Verkürzt Anpassungs- und Entwicklungsphasen bei Prototyping und Weiterentwicklung der Maschinensysteme.
Standorte
Alzenau
DEHauptsitz, Entwicklung und Fertigung
- Losgröße
- Prototyp bis Massenfertigung
- Werkstoffe
- Aluminium, Stahl, Kupfer, Aluminiumguss

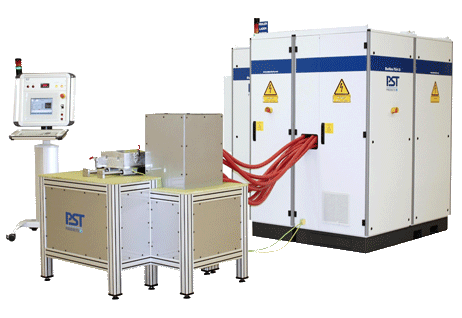

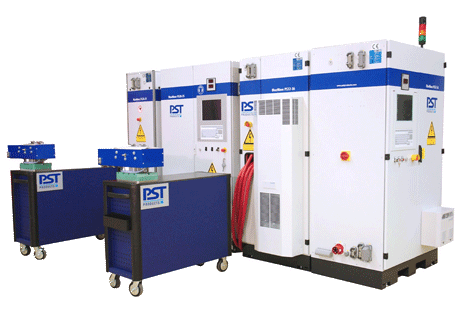

- Pulsgeneratoren PSxx-16/25 BlueWave Industrial
- Pulsgeneratoren PSxx-16/20 BlueWave Standard
- Pulsgenerator PS64-16 (64 kJ)
- Rohrkompressions- und Rohrexpansionsspulen

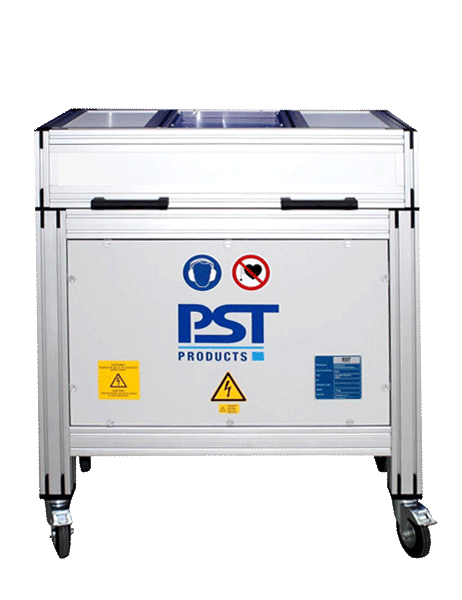

- Flachschweiß-/Blechschweißspulen (Stegbreite 5–15 mm, bis 2 m Länge)
- Mehrfachfügespulen (MJo)
- Automatisierte Anlagen mit Roboter-, Drehtisch- und Transferband-Werkstückträgern
Wuxi
CNTochtergesellschaft PSTproducts CHINA Ltd. (seit 2022)
Bauteile und Anwendungen

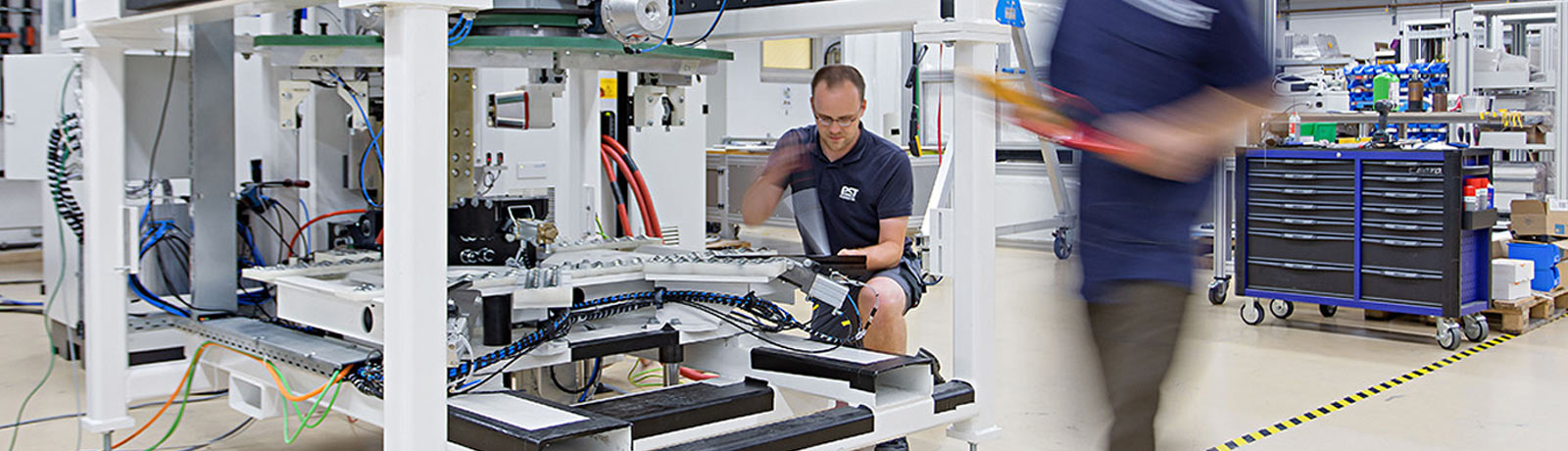

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| EMPT-Schweißen (elektromagnetische Puls Technologie)Fügen | – | – | – | – | Aluminium, Stahl, Kupfer, Aluminiumguss, Cu-Al-Mischverbindungen, versilbertes/vernickeltes Kupfer |
| EMPT-CrimpenFügen | – | – | – | – | Aluminium, Stahl, Kupfer, Al/Cu-Kabel |
| EMPT-Umformen (Hochgeschwindigkeits-Umformprozesse)Umformung | – | – | – | – | elektrisch leitfähige Metalle, Aluminium |
| Gratfreies Schneiden (EMPT)Zerspanung | – | – | – | – | elektrisch leitfähige Metalle |
| EMPT-Bördeln (berührungslos)Umformung | – | – | – | – | Aluminium |
| EMPT-Kompression von Kabellitzen und PulvernUmformung | – | – | – | – | Kupfer, Pulver |

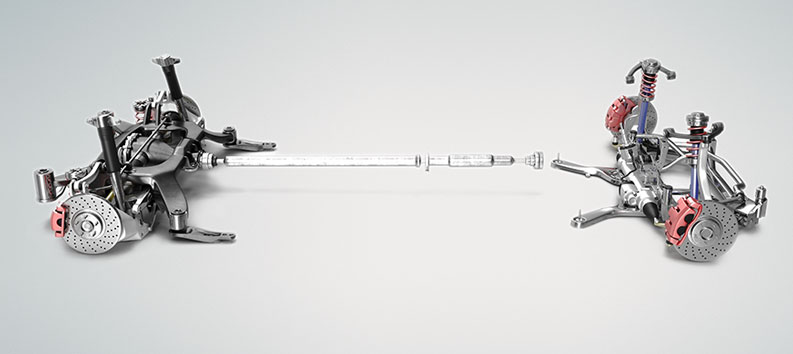

| Rohrkompression und RohrexpansionUmformung | – | – | – | – | Aluminium, Stahl |
| EMPT-Blechschweißen (Überlappschweißen, bis 2 m Nahtlänge mit einem Puls)Fügen | – | 2 m (Schweißnaht mit einem Puls) | – | – | Aluminium, Aluminiumguss, Stahl |
| Engineering & Prototyping mit FEM-SimulationEngineering | – | – | – | – | – |
| Automation & Anlagenbau (Roboter-, Drehtisch- und Transferbandlösungen)Montage | – | – | – | – | – |

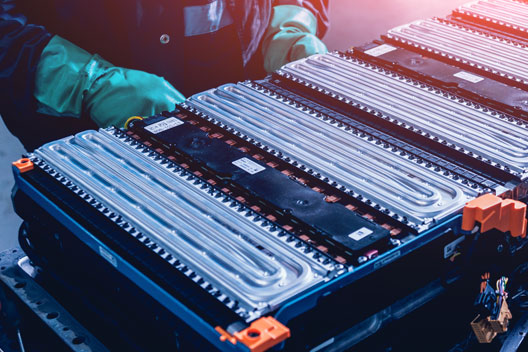

| EMPT-Fügen von Batteriekomponenten (Batteriekästen, Busbars, Zellgehäuse, Packverspannung)Fügen | – | – | – | – | Aluminium, Kupfer, Al-Cu-Hybrid |
| Dauertests / kundenspezifische Produkttests zur QualitätssicherungPrüfung | – | – | – | – | – |
7 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

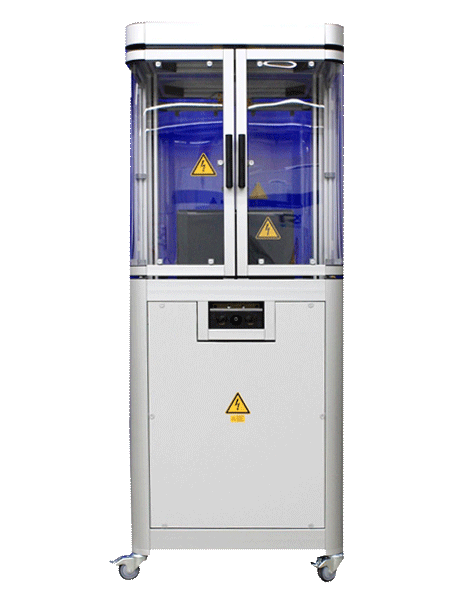

| EMPT-Maschinensystem (Pulsgenerator + Werkzeugspule) | PSTproducts PSxx-16/25 BlueWave Industrial | – | – | – | Alzenau, Deutschland |
| EMPT-Maschinensystem (Pulsgenerator + Werkzeugspule) | PSTproducts PSxx-16/20 BlueWave Standard | – | – | – | Alzenau, Deutschland |
| Pulsgenerator PS64-16 (64 kJ System) | PSTproducts PS64-16 | – | – | – | – |
| Rohrkompressions- und Rohrexpansionsspulen | PSTproducts | – | – | – | – |
| Flachschweißspulen / Blechschweißspulen (Stegbreite 5-15 mm, Spulenlänge bis 2 m) | PSTproducts | – | – | – | – |
| Mehrfachfügespulen (MJo-Spulen, patentiert) | PSTproducts MJo | – | – | – | – |
| Automatisierte EMPT-Anlagen mit Roboter-, Drehtisch- und Transferband-Werkstückträgern | PSTproducts | – | – | – | – |
Zusatzleistungen
Qualität
Dauertests an Generatoren und Spulen über mehrere Monate im 24/7-Betrieb dienen der ständigen Qualitätssicherung der EMPT-Systeme. Kundenspezifische Produkttests und Dauertests ergänzen die Prototypenphase im Rahmen des Engineerings.
| Nachweis | Alzenau |
|---|---|
| Dauertests (24/7 über mehrere Monate) |
Historie
- 2003
Dr. Pablo Pasquale und Dipl.-Vw. Wolfgang Schütz gründen die PSTproducts GmbH und beginnen mit der industriellen Entwicklung der EMPT.
- 2004/2006
Neuentwicklung von Pulsgeneratoren und langlebigen Werkzeugen; weltweite erste Patente für multiples Fügen.
- 2007
Vorstellung der Pulsgenerator-Modellreihe PSxx BlueWave Industrial; FEM-Simulation wird Bestandteil des Prototypings.
- 2008/2009
Erste Repräsentanzen in Schweden, den USA und Indien; Maschinen laufen im 24/7-Betrieb.
- 2009/2013
Entwicklung und Industrialisierung des EMPT-Blechschweißens.
- 2014/2018
Maschineninstallationen in China für die Batterieherstellung; Aufbau der Automatisierungsexpertise und Angebot schlüsselfertiger Anlagen.
- 2019
Weltweite Expansion in relevanten Märkten.
- 2022
Eröffnung der PSTproducts CHINA Ltd. in Wuxi, Provinz Jiangsu.
