Schleifen und Polieren von Saphir, Rubin und Keramik: Präzisionskugeln, Messtaster, Kalibrierkugeln und Dosierkomponenten.

Saphirwerk AG

Brügg (Schweiz)Neu auf Amplifa

1917Gegründet

1Standort (Brügg, Schweiz)

0.2–60 mmKugeldurchmesser

< 40 nmBeste Rundheit (RONt)

ISO/IEC 17025Akkreditiertes Kalibrierlabor seit 1996

Über Saphirwerk

Die Saphirwerk AG ist ein weltweit tätiger Hersteller von Präzisionskomponenten aus harten Werkstoffen mit Sitz in Brügg bei Biel, Schweiz. Das Unternehmen schleift und poliiert Saphir, Rubin, technische Keramik (Aluminiumoxid, Zirkonoxid, Siliziumnitrid) und Hartmetall und fertigt daraus Präzisionskugeln mit Durchmessern von 0,2 bis 60 mm sowie hochgenaue Keramikkomponenten. Kernprodukte sind Messtaster für Koordinatenmessgeräte (kompatibel mit Renishaw, Zeiss und Leitz), Kalibrierkugeln und Prüfnormale für taktile und optische Messsysteme, Komponenten für die Dosier- und Analysetechnik inklusive Mikrodosierpumpen sowie Bauteile für die Uhrenindustrie und die Orthopädie. Die präzisesten Kugeln erreichen eine Rundheit besser als 40 nm. Saphirwerk betreibt ein eigenes von der Schweizerischen Akkreditierungsstelle (SAS) nach ISO/IEC 17025 akkreditiertes Kalibrierlabor für die Messgrössen Länge und Rundheit. Das 1917 gegründete KMU gehört zur AGZ Holding und arbeitet bei der Grünbearbeitung von Keramik mit der Schwesterfirma Metoxit zusammen.

Standort: Brügg
Verfahren: Schleifen von Präzisionskugeln, Polieren von Präzisionskugeln und Hartmaterial-Komponenten, Herstellung hochgenauer Keramik Komponenten (Formgebung/Finebearbeitung komplexer Formen), Grünbearbeitung von Keramik (Kostenvorteil, angeboten über Schwesterfirma), Herstellung von Messtastern (Stylus) für Koordinatenmessgeräte, kompatibel mit Renishaw, Zeiss,, Herstellung von Kalibrierkugeln / Referenzkörpern (taktile und optische Referenz), Akkreditierte Kalibrierdienstleistungen (Kalibrierlaboratorium, Messgrösse Länge: mittlerer, Fertigung von Komponenten für Dosier- und Analysetechnik (Kugel/Ventil-,
Werkstoffe: Saphir, Rubin, Aluminiumoxid (Keramik), Zirkonoxid, Siliziumnitrid, Hartmetall, TOPIC white, TOPIC black
Zertifikate: ISO 9001:2015, ISO/IEC 17025:2017 (Kalibrierlabor, Messgrösse Länge), DIN EN ISO 13485 (Medizinprodukte, historisch 1996/97), ISO/IEC 17025 (Kalibrierlabor)
Gegründet: 1917
Branchen: Messtechnik / Koordinatenmessgeräte, Medizintechnik / Orthopädie, Dosier- und Analysentechnik / Pharma, Uhrenindustrie (Haute Horlogerie), Kugellager, Zerspanungswerkzeuge

01
Entwicklung und Kundenberatung (Engineering)
02
Grünbearbeitung der Keramik (über Schwesterfirma Metoxit)
03
Schleifen der harten Werkstoffe
04
Polieren von Kugeln und Komponenten
05
Montage (z. B. Messtaster, Mikrodosierpumpen)
06
Prüfung und Kalibrierung im akkreditierten Labor
07
Vertrieb und Export weltweit

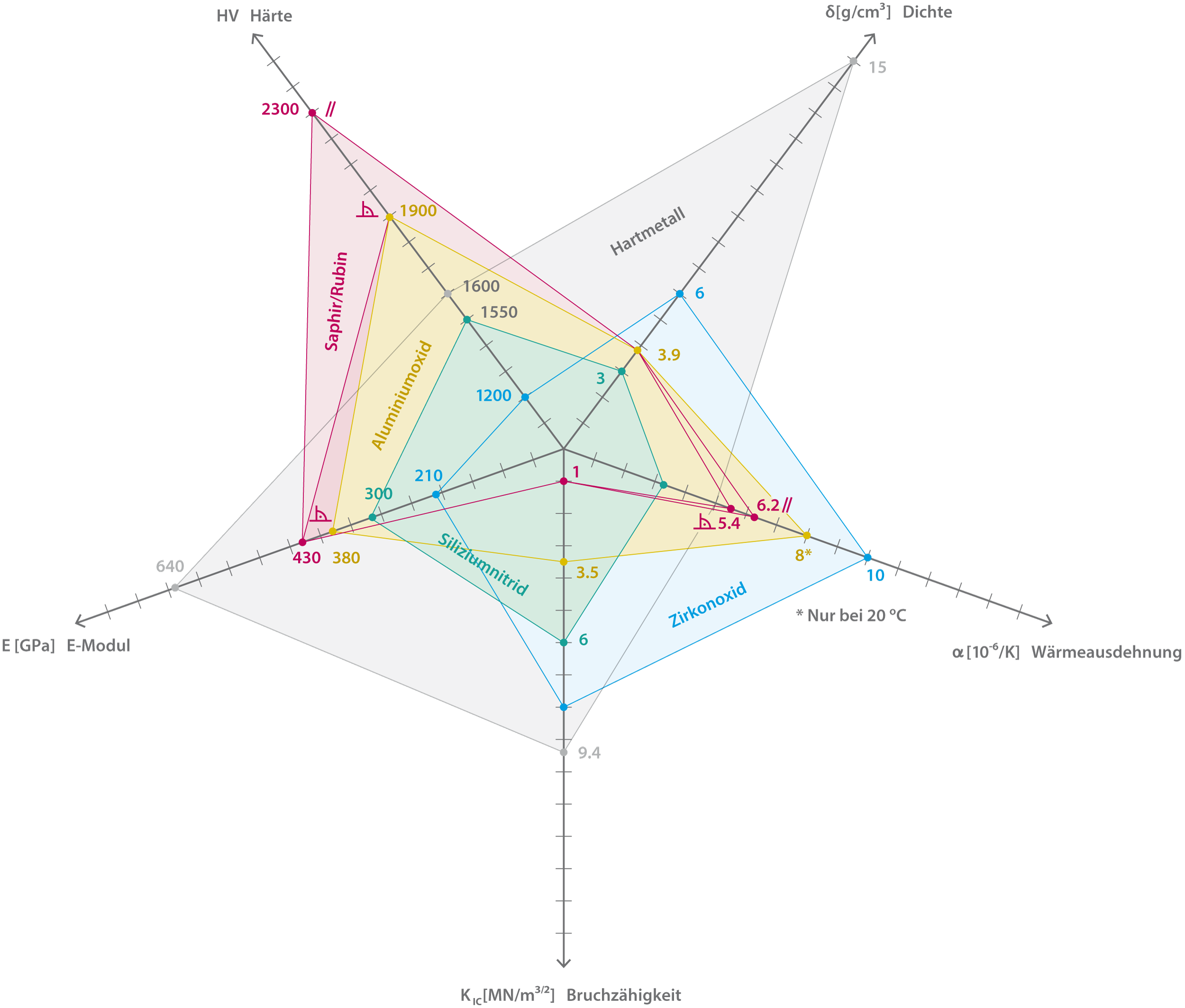

Werkstoffe und Verfahren

Al2O3 (einkristallin

Saphir

Sehr hartes, transparentes, synthetisches monokristallines Aluminiumoxid, inert gegenüber Säuren und Laugen.

99% Al2O3 + 1% Cr2O3

Rubin

Rote Saphirvariante mit Chromoxidanteil, am häufigsten eingesetzter Werkstoff für Tastkugeln.

Al2O3 (hochrein)

Aluminiumoxid (Keramik)

Am häufigsten eingesetzter keramischer Hochleistungswerkstoff mit sehr hoher Härte und guter Isolation.

95% ZrO2 + 5% Y2O3

Zirkonoxid

Durch Stabilisierung hohe Bruchzähigkeit, Wärmeausdehnung ähnlich Stahl; für biegefeste Stäbchen und Kugellagerkugeln.

>90% Si3N4

Siliziumnitrid

Sehr hohe Bruchzähigkeit und Verschleissfestigkeit, u. a. für Kugellager.

94% WC + 6% Co

Hartmetall

Harter, verschleissfester Verbundwerkstoff, vor allem für Zerspanungswerkzeuge.

TOPIC white

Werkstoff für optische Referenzkörper und Kalibrierkugeln.

TOPIC black

Werkstoff für optische und taktile Referenzkörper.

Standorte

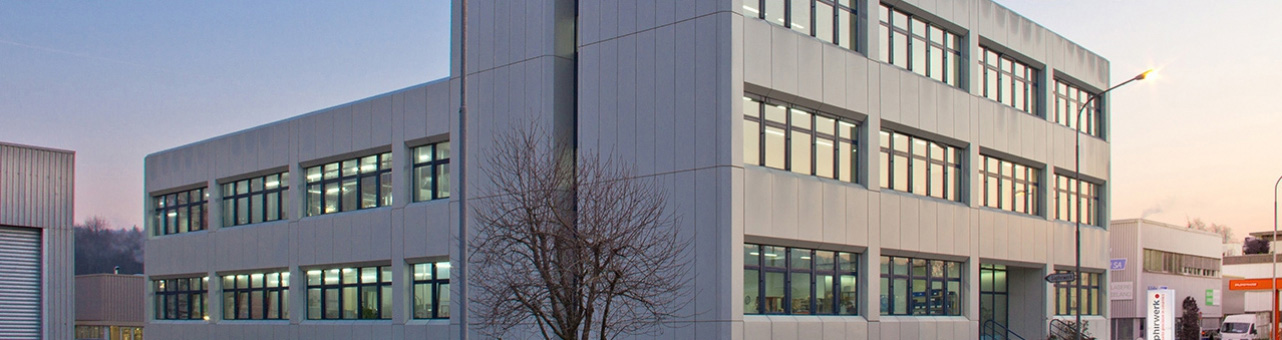

Brügg

Hauptsitz, Produktion und akkreditiertes Kalibrierlabor

Stückgewicht / Größe: Kugeldurchmesser 0.2–60 mm
Losgröße: Einzelteil bis Serie
Werkstoffe: Saphir, Rubin, Aluminiumoxid, Zirkonoxid, Siliziumnitrid, Hartmetall

Automatisierte Innenschleifanlage (seit 2007)
Messmaschinen für Kalibrierlabor Länge und Rundheit

Bauteile

**Präzisionskugel**Schleifen/Polieren · Messtechnik, Dosier- und Analysentechnik

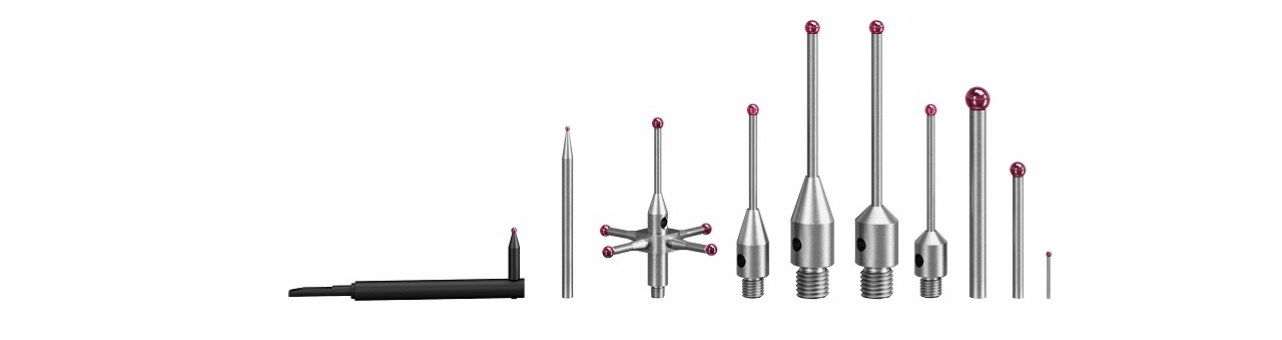

**Messtaster (Stylus)**Montage · Koordinatenmesstechnik

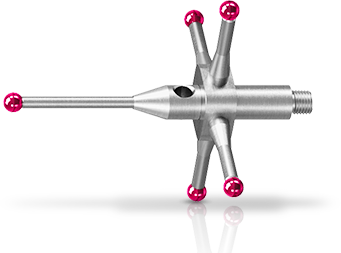

**Sterntaster**Montage · Koordinatenmesstechnik

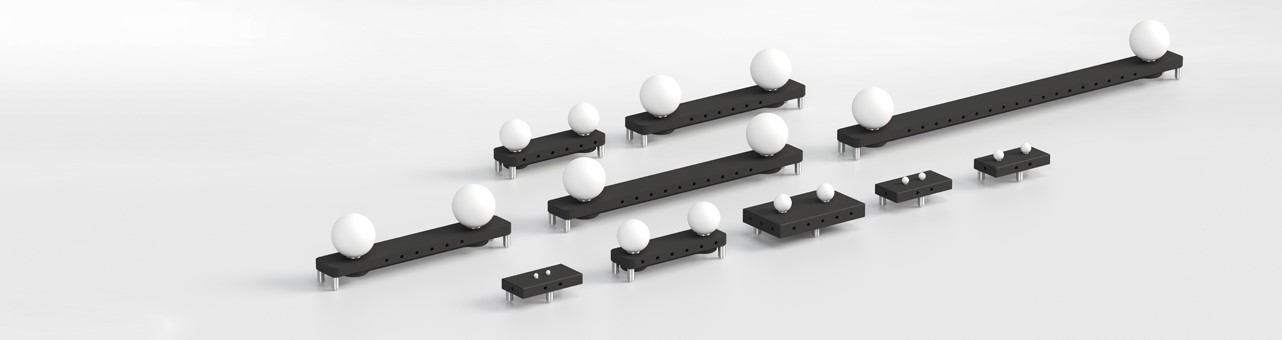

**Referenzkörper / Kalibrierkugel**Schleifen/Polieren · Prüf- und Messtechnik

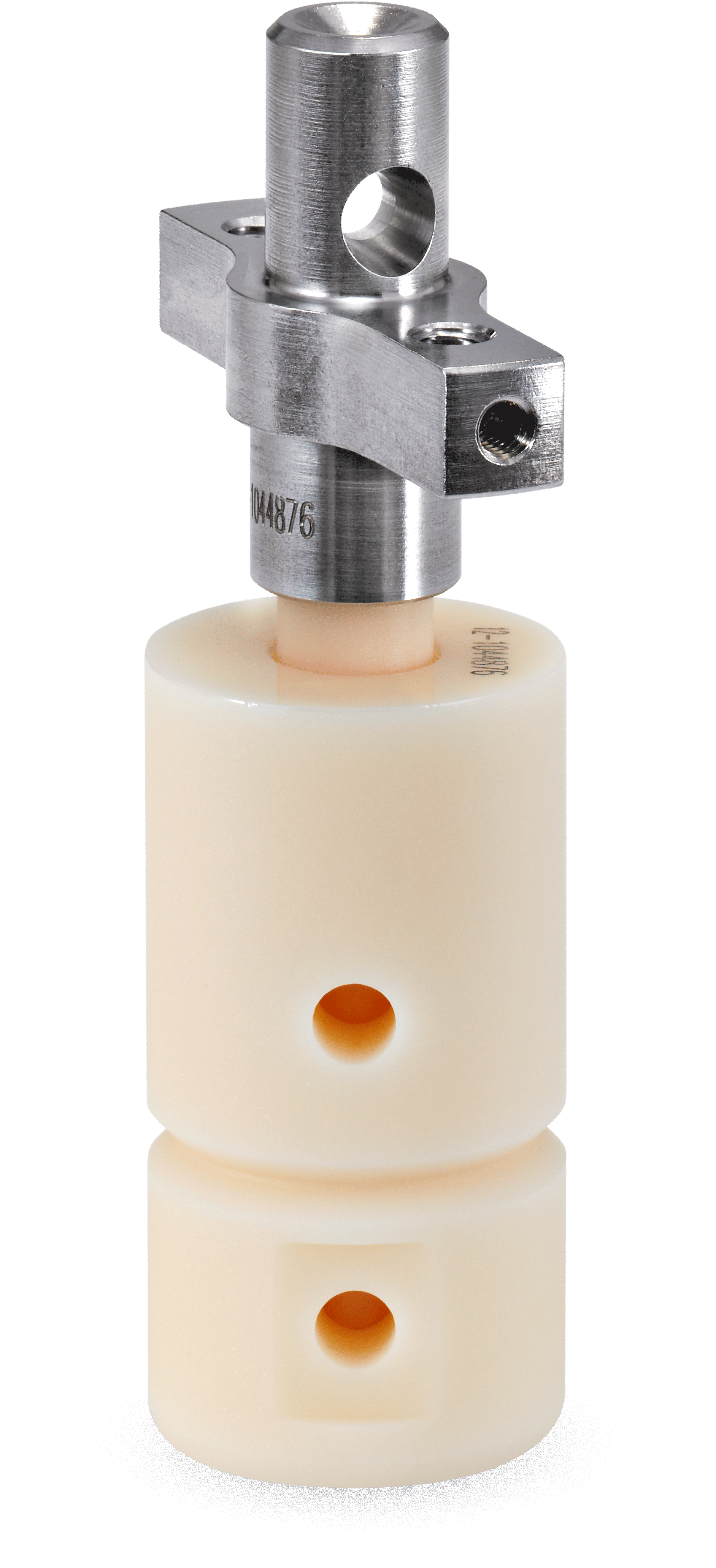

**Kolben/Zylinder-Komponente**Schleifen/Polieren · Dosier- und Analysentechnik

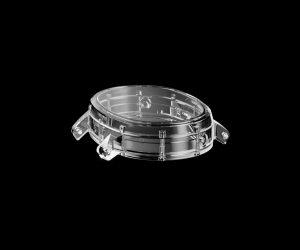

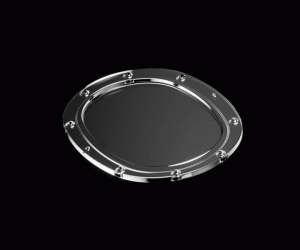

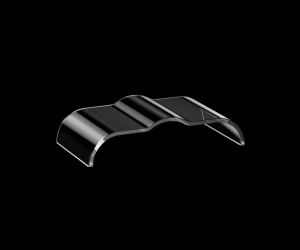

**Keramikkomponente Haute Horlogerie**Formgebung/Polieren · Uhrenindustrie

Einblicke in die Fertigung

Branchen

Messtechnik / KoordinatenmessgeräteMedizintechnik / OrthopädieDosier- und Analysentechnik / PharmaUhrenindustrie (Haute Horlogerie)KugellagerZerspanungswerkzeugeMesstechnik/KoordinatenmessgeräteMedizintechnik/OrthopädieDosier- und Analysentechnik/PharmaLuxusgüter/Haute Horlogerie (Uhrenindustrie)

Verfahren & technische Grenzen

Verfahren	Toleranz	Max. Bauteil	Gewicht	Losgröße	Werkstoffe
Schleifen von PräzisionskugelnZerspanung	Rundheit RONt besser als 40 nm (0,00004 mm) · Rundheit < 40 nm bei präzisesten Kugeln	60 mm (Durchmesser)	–	Einzelteil – Serie	Saphir, Rubin, Aluminiumoxid, Zirkonoxid, Siliziumnitrid, Hartmetall
Polieren von Präzisionskugeln und Hartmaterial-KomponentenOberfläche	Rundheit RONt 40 nm · Rundheitsabweichungen deutlich kleiner	60 mm (Durchmesser)	–	–	Saphir, Rubin, Aluminiumoxid, Zirkonoxid, Siliziumnitrid, Hartmetall
Herstellung hochgenauer Keramik Komponenten (Formgebung/Finebearbeitung komplexer Formen)Zerspanung	–	–	–	–	Aluminiumoxid, Zirkonoxid, Siliziumnitrid, Saphir, Rubin, Hartmetall
Grünbearbeitung von Keramik (Kostenvorteil, angeboten über Schwesterfirma)Zerspanung	–	–	–	–	Keramik
Herstellung von Messtastern (Stylus) für Koordinatenmessgeräte, kompatibel mit Renishaw, Zeiss,Montage	–	–	–	–	Rubin, Saphir, Aluminiumoxid, Zirkonoxid, Siliziumnitrid, Hartmetall
Herstellung von Kalibrierkugeln / Referenzkörpern (taktile und optische Referenz)Prüfung	Abweichung Nennmass ±0.1 mm; MU D 200–300 nm · Rundheit RONt 40–500 nm je nach Klasse	60 mm (Durchmesser)	–	–	Aluminiumoxid (Alumina), TOPIC white, TOPIC black
Akkreditierte Kalibrierdienstleistungen (Kalibrierlaboratorium, Messgrösse Länge: mittlererPrüfung	Bestmögliche Messunsicherheit 0,2–0,3 µm (Durchmesser); · Rundheit 0,04 µm (HPR-Messung, Filter	ø 100 mm (Rundheit); ø 55 mm	–	–	Stahl, überharte Werkstoffe, Kugeln ohne Halterung
Fertigung von Komponenten für Dosier- und Analysetechnik (Kugel/Ventil-,Montage	Präzision im Nano-Bereich	–	–	Einzelteil – Serie	Saphir, Rubin, Keramik
Herstellung von Hüftköpfen aus medizinischer Keramik (Orthopädie)Oberfläche	–	–	–	–	Keramik
Kundenunterstützung bei Entwicklung von Keramik-Komponenten (Hightechkomponenten)Engineering	–	–	–	–	Keramik, Saphir, Zirkonia

2 Anlagen & Maschinen

Maschine	Hersteller / Modell	Anzahl	Arbeitsraum	Baujahr	Standort
Automatisierte Innenschleifanlage	–	1	–	2007	Brügg, Schweiz
Messmaschinen für akkreditiertes Kalibrierlabor (extrem genaue Messmaschinen für Länge und Rundheit)	–	–	Rundheit ø 1–100 mm, Vergrösserung 20000x; Durchmesser ø 1–55 mm	–	Brügg, Schweiz

Zusatzleistungen

Schleifen und Polieren härtester Materialien (Saphir, Rubin, Keramik, Hartmetall)Herstellung von Präzisionskugeln (0.2–60 mm)Messtaster und Kalibrierkugeln/PrüfnormaleEigens akkreditiertes Kalibrierlabor (Länge und Rundheit)Entwicklung kundenspezifischer Hightech-KeramikkomponentenMikrodosierpumpenGrünbearbeitung via Schwesterfirma Metoxit

Referenzkunden

RenishawZeissLeitzHersteller von Koordinatenmessgeräten (KMM) weltweitPhysikalisch-Technische Bundesanstalt (PTB, als Kalibrierkunde genannt)

Qualität

Saphirwerk betreibt ein eigenes, von der Schweizerischen Akkreditierungsstelle (SAS, SCS 0073) nach ISO/IEC 17025:2017 akkreditiertes Kalibrierlabor für die Messgrösse Länge (mittlerer Durchmesser und Rundheit von Kugeln bis ø 100 mm, Messunsicherheit bis 0,2 µm bzw. 0,04 µm). Das Qualitätsmanagementsystem ist nach ISO 9001:2015 (DQS) zertifiziert; die PTB bestätigte Rundheitsabweichungen deutlich unter 10 nm an 25-mm-Kugeln.

Nachweis	Brügg
ISO 9001:2015
ISO/IEC 17025 (Kalibrierlabor)

Historie

1917
Gründung der Firma G. Barth-Wuilleumier durch Gottlieb Barth und seine Brüder; Bearbeitung und Handel von natürlichem und synthetischem Saphir sowie anderen Edelsteinen.
1930
Gründung der Firma Saphirwerke AG in Nidau; Handel mit technischen Edelsteinen aller Art.
1954
Beginn der Herstellung von Tonabnehmer-Nadeln.
1970
Diversifizierung in andere Produktbereiche.
1979
Umfirmierung in Saphirwerk Industrieprodukte AG (SWIP).
1980
Schwerpunkt Kugeln und andere industrielle Komponenten aus Keramik; Aufbau der Sparte Messtechnik mit Rubin-Messtastern und Kalibrierkugeln; verschiedene Patentanmeldungen.
1986
Neubau und Bezug des Gebäudes an der Erlenstrasse 36 in Brügg.
1990
Verkauf der Firma an die AG Ziegelwerke Horw-Gettnau-Muri in Horw.
1996
ISO-Zertifizierung für Medizinprodukte (DIN EN 46001 / DIN EN ISO 13485), Akkreditierung als Kalibrierstelle für die Messgrössen Länge und Rundheit sowie Zertifizierung nach ISO 9001.
2007
Inbetriebnahme einer automatisierten Innenschleifanlage.
2011
Entwicklung neuer Kalibriernormale für optische Messgeräte.
2013
Aufbau des Geschäftsfelds Luxusgüter.
2014
Namensänderung von Saphirwerk Industrieprodukte AG (SWIP) in Saphirwerk AG mit neuem Marktauftritt.
2021
Beginn des neuen Fertigungswerks in Ungarn.
2023
Stilllegung des Werks in Ungarn und Rückführung aller Maschinen in die Schweiz.
2024
Umstrukturierung und Transformation des Geschäfts mit Fokus auf Kunden, Mitarbeitende, Prozessoptimierung und Geschäftsvertrieb.
2025
Starkes Unternehmenswachstum mit Fokus auf Messsysteme (Stylus und Kalibrierkugeln), Präzisionskugeln sowie Dosier- und Analysetechnologie.
