Lohnfertigung, Werkzeugbau und Sondermaschinenbau – CNC-Fräsen und -Drehen, Schleifen, Erodieren, Schweißen und Montage in Deutsch Kaltenbrunn, Österreich
Schittl GmbH
Deutsch Kaltenbrunn (AT)Neu auf Amplifa
Über die Schittl GmbH
Die Schittl GmbH ist ein metallverarbeitender Lohnfertiger in Deutsch Kaltenbrunn im Burgenland, Österreich. Das Unternehmen mit rund 50 Mitarbeitenden fertigt Maschinenteile, Werkzeuge und Sondermaschinen als Einzelteile sowie in Klein- und mittelgroßen Serien. Die Wertschöpfung umfasst CNC-Fräsen (inkl. 5-Achs-Simultanbearbeitung), CNC-Drehen, Dreh-Fräsbearbeitung, Flachschleifen, Draht- und Senkerodieren, Schweißen mit geprüften Schweißern und Schweißroboter sowie Baugruppen- und Anlagenmontage. Konstruiert wird 3D mit Solidworks, CAM-Works und Esprit; alle Maschinen sind per CAD-CAM vernetzt. Bauteile bis 3.600 x 1.100 x 900 mm und 7.000 kg sowie Drehteile bis 820 mm Durchmesser sind bearbeitbar. Zusätzlich bietet das Unternehmen Werkzeugbau (Spritzguss-, Stanz-, Biege- und Schnittwerkzeuge), Vorrichtungs- und Prototypenbau, Oberflächenbehandlung (teils über Partnerbetriebe), ZFP-Prüfung (VT, PT, MT) und Hydrauliktests bis 350 bar an. Kunden kommen vor allem aus dem Maschinen- und Werkzeugbau in Österreich, Deutschland, Tschechien, Liechtenstein und Ungarn.
- Standort
- Deutsch Kaltenbrunn
- Verfahren
- 5-Achs-Fräsen / 5-Achs-Simultanbearbeitung (CAD-CAM vernetzt), Großteilfertigung (spanabhebend), Kleinteilfertigung / Frästeile (Einzelteile, Klein- und Serienteile), CNC-Drehen, Dreh-Fräsbearbeitung (Dreh-Fräszentrum), Flachschleifen (harte und weiche Schleifverfahren), Drahterodieren, Senkerodieren
- Werkstoffe
- HSS (Historisch: Schleifer für HSS-Werkzeuge), 5-Achs-Simultanbearbeitung, Drehen und Dreh-Fräsbearbeitung, Flach-, Horizontal-, Rund- und Vertikalschleifen, Draht- und Senkerodieren, Schweißen mit geprüften Schweißern und Schweißroboter, Baugruppen- und Anlagenmontage
- Zertifikate
- ISO 9001 (ISO EN 9001-2008), ISO 9001
- Mitarbeiter
- 50
- Branchen
- Maschinenbau, Werkzeugbau, Sondermaschinenbau
- 01
3D-Konstruktion (Solidworks, CAM-Works, Esprit)
- 02
Rapid-Prototyping / Prototypenbau
- 03
CNC-Fräsen und 5-Achs-Simultanbearbeitung
- 04
CNC-Drehen und Dreh-Fräsbearbeitung
- 05
Flachschleifen
- 06
Draht- und Senkerodieren
- 07
Schweißen (inkl. Schweißroboter)
- 08
Sandstrahlen / Kaltbrünieren
- 09
Oberflächenbehandlung (Partnerbetriebe)
- 10
Baugruppen- und Anlagenmontage
- 11
Prüfung: 3D-Vermessen, ZFP (VT, PT, MT), Hydrauliktests bis 350 bar
Werkstoffe & Verfahren

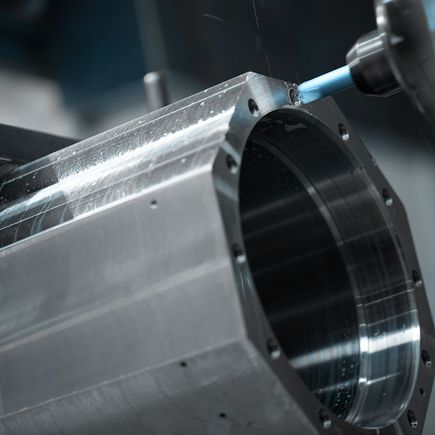

5-Achs-Simultanbearbeitung
Bearbeitung bis 1.000 x 1.000 mm, CAD-CAM vernetzt; Großteile bis 3.600 x 1.100 x 900 mm und 7.000 kg.
Drehen und Dreh-Fräsbearbeitung
Drehteile bis 800–820 mm Durchmesser und 2.000 mm Länge; Dreh-Fräszentrum bis 500 mm Durchmesser und 1.200 mm Länge.
Flach-, Horizontal-, Rund- und Vertikalschleifen
Harte und weiche Schleifverfahren für Teile bis 2.000 x 850 x 750 mm mit DMG MORI Vertikalschleifmaschinen CVG 6 und CVG 13.
Draht- und Senkerodieren
Fertigungsverfahren für den Werkzeug- und Formenbau.

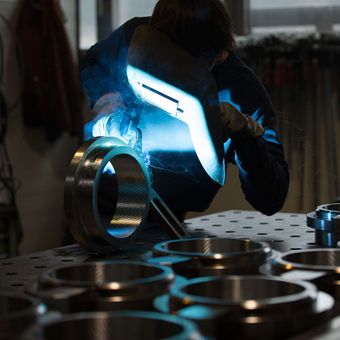

Schweißen mit geprüften Schweißern und Schweißroboter
Alle gängigen Schweißverfahren; automatisiert mit dem Schweißroboter Demmeler COBOT Weldspace 4.0.
Baugruppen- und Anlagenmontage
Vormontage von Baugruppen und Anlagen bis zu Abmessungen von 10 x 15 m im eigenen Montagebereich.
Standorte
Deutsch Kaltenbrunn
ATHauptsitz, Fertigung, Montage, Verwaltung
- Stückgewicht / Größe
- bis 3.600 x 1.100 x 900 mm, max. 7.000 kg
- Losgröße
- Einzelteile, Klein- und mittelgroße Serien
- Werkstoffe
- Metall (Maschinenbaukomponenten)
- 5-Achs-Bearbeitungszentren (bis 1.000 x 1.000 mm, CAD-CAM vernetzt)
- Bearbeitungszentren Großteilfertigung (bis 3.600 x 1.100 x 900 mm, 7.000 kg)
- CNC-Drehmaschinen (bis 820 mm Durchmesser, 2.000 mm Länge)
- Dreh-Fräszentrum (bis 500 mm Durchmesser, 1.200 mm Länge)
- Flachschleifmaschinen (bis 2.000 x 850 x 750 mm)
- DMG MORI Vertikalschleifmaschinen CVG 6 und CVG 13
- SHW 5-Achs-Bearbeitungszentrum UniSpeed Globe
- Draht- und Senkerodiermaschinen
- DEMMELER Schweißroboter COBOT Weldspace 4.0
- Fluxbank Tiede (MT, Teile bis 500 mm)
- Fluxbank für Leisten bis 3.000 mm
- Mobile Rissprüfgeräte (Tiede Handmagnet, Magnaflux Ferrotest 20)
Bauteile & Leistungen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| 5-Achs-Fräsen / 5-Achs-Simultanbearbeitung (CAD-CAM vernetzt)Zerspanung | – | 1000 mm × 1000 mm | – | Kleinserien | – |
| Großteilfertigung (spanabhebend)Zerspanung | – | 3600 mm | – | – | – |
| Kleinteilfertigung / Frästeile (Einzelteile, Klein- und Serienteile)Zerspanung | – | 3600 mm × 1100 mm × 900 mm | 7000 kg | Klein- und mittelgroße Serien | – |
| CNC-DrehenZerspanung | – | 2000 mm × 820 mm Durchmesser | – | – | – |
| Dreh-Fräsbearbeitung (Dreh-Fräszentrum)Zerspanung | – | 1200 mm × 500 mm Durchmesser | – | – | – |
| Flachschleifen (harte und weiche Schleifverfahren)Oberfläche | – | 2000 mm × 850 mm × 750 mm | – | – | – |
| DrahterodierenZerspanung | – | – | – | – | – |
| SenkerodierenZerspanung | – | – | – | – | – |
| Schweißen (alle gängigen Schweißverfahren, geprüfte Schweißer, Schweißroboter)Fügen | – | – | – | – | – |
| Sandstrahlen (im Haus)Oberfläche | – | – | – | – | – |
| Kaltbrünieren (im Haus)Oberfläche | – | – | – | – | – |
| Lackierung (Partnerbetriebe)Oberfläche | – | – | – | – | – |
| Galvanisches Beschichten (Partnerbetriebe)Oberfläche | – | – | – | – | – |
| Hartchrom und Chemisch Nickel (Partnerbetriebe)Oberfläche | – | – | – | – | – |
| Eloxieren (Partnerbetriebe)Oberfläche | – | – | – | – | – |
| Pulverbeschichten (Partnerbetriebe)Oberfläche | – | – | – | – | – |
| Baugruppenmontage / AnlagenmontageMontage | – | 10 m × 15 m | – | – | – |
| Hydraulikkomponenten testen (Prüfung bis 350 bar)Prüfung | – | – | – | – | – |
| Werkzeugbau (Spritzgusswerkzeuge)Engineering | – | – | – | – | – |
| Werkzeugbau (Stanzwerkzeuge)Engineering | – | – | – | – | – |
| Werkzeugbau (Biegewerkzeuge)Engineering | – | – | – | – | – |
| Werkzeugbau (Schnittwerkzeuge)Engineering | – | – | – | – | – |
| Werkzeugbau (Stranggusswerkzeuge)Engineering | – | – | – | – | – |
| Sondermaschinenbau (Konstruktion, Fertigung, Montage)Engineering | – | – | – | – | – |
| VorrichtungsbauEngineering | – | – | – | – | – |
| Prototypenbau / Rapid-Prototyping (Erstmuster)Engineering | – | – | – | – | – |

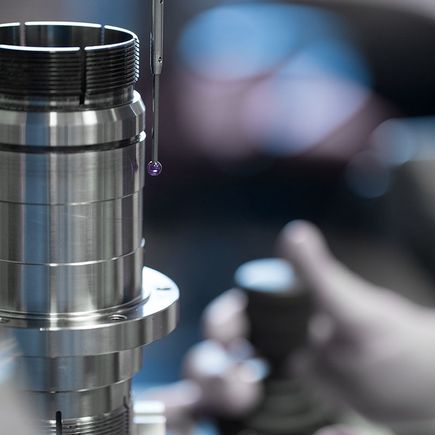

| 3D-VermessenPrüfung | – | – | – | – | – |
| ZFP-Prüfung (Zulassung für VT-, PT- und MT-Prüfung, Magnetflux-Rissprüfung)Prüfung | – | 3000 mm | – | – | – |
| 3D-Konstruktion (Solidworks, CAM-Works, Esprit, CAD-CAM-Programmierung)Engineering | – | – | – | – | – |
14 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Simultanbearbeitungszentren (CAD-CAM vernetzt) | – | – | bis 1.000 x 1.000 mm (Simultanbearbeitung) | – | Deutsch Kaltenbrunn, Österreich |
| Bearbeitungszentren (Großteilfertigung, spanabhebend) | – | – | Teile bis 3.600 x 1.100 x 900 mm, max. 7.000 kg | – | Deutsch Kaltenbrunn, Österreich |
| CNC-Drehmaschinen | – | – | Durchmesser bis 800–820 mm, Längen bis 2.000 mm | – | Deutsch Kaltenbrunn, Österreich |
| Dreh-Fräszentrum | – | – | Durchmesser bis 500 mm, Länge bis 1.200 mm | – | Deutsch Kaltenbrunn, Österreich |
| Flachschleifmaschinen | – | – | bis 2.000 x 850 x 750 mm | – | Deutsch Kaltenbrunn, Österreich |
| Draht- und Senkerodiermaschinen | – | – | – | – | Deutsch Kaltenbrunn, Österreich |
| Schweißroboter (Cobot) | DEMMELER COBOT Weldspace 4.0 | 1 | – | – | Deutsch Kaltenbrunn, Österreich |
| Vertikalschleifmaschine (Multiprozess CNC) | DMG MORI CVG 6 | – | Schwingdurchmesser 650 mm, max. Schleifdurchmesser 600 mm, max. Werkstückhöhe 550 mm, max. | – | Deutsch Kaltenbrunn, Österreich |
| Vertikalschleifmaschine (Multiprozess CNC, mit optionalem Palettenwechsler APC) | DMG MORI CVG 13 | – | Schwingdurchmesser 1.350 mm, max. Schleifdurchmesser 1.300 mm, max. Werkstückhöhe 700 mm, max. | – | Deutsch Kaltenbrunn, Österreich |
| 5-Achs-Bearbeitungszentrum (Fräse) | SHW UniSpeed Globe | – | Schwerzerspanung, universal | – | Deutsch Kaltenbrunn, Österreich |
| Fluxbank (Magnetpulverprüfung, Teile bis 500 mm) | Tiede | 1 | bis 500 mm Teilegröße | – | Deutsch Kaltenbrunn, Österreich |
| Fluxbank (Magnetpulverprüfung, Leisten) | – | 1 | Leisten bis 3.000 mm | – | Deutsch Kaltenbrunn, Österreich |
| Mobiles Rissprüfgerät (Handmagnet) | Tiede | – | – | – | Deutsch Kaltenbrunn, Österreich |
| Mobiles Rissprüfgerät (Magnetflux) | Magnaflux Ferrotest 20 | – | – | – | Deutsch Kaltenbrunn, Österreich |
Zusatzleistungen
Qualität

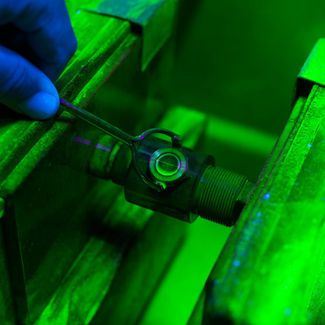

Das Unternehmen ist seit Ende 2015 nach ISO 9001 zertifiziert und verfügt über die Zulassung für ZFP-Prüfungen (VT, PT, MT) inklusive Fluxbanken von Tiede und mobilen Rissprüfgeräten. Produktionsbegleitende Kontrolle, exakte Warenausgangskontrolle, 3D-Vermessen sowie Hydrauliktests bis 350 bar sichern die Qualität ab.
| Nachweis | Deutsch Kaltenbrunn |
|---|---|
| ISO 9001 |
Historie
- ca. 2001
Gründung des Unternehmens; anfangs Schleifer für HSS-Werkzeuge, von Beginn an in der Lohnfertigung tätig.
- 1995
Die Lohnfertigung gewinnt gegenüber dem Werkzeugbau die Oberhand und bleibt seither Schwerpunkt.
- 2003
Aufnahme der Tätigkeit im 3D-Bereich mit Solidworks.
- 2009
Ausbau der Lohnfertigung dank langjähriger, zufriedener Kunden.
- 2010
Neue Strukturierung: schlankerer Overhead, neu organisierter Maschinenpark und Team.
- 2015
ISO 9001-Zertifizierung seit Ende 2015; AGB-Ausgabe Oktober 2015.
