Entwicklung und Fertigung von EMV-Prüf- und Messtechnik sowie ferritbeschichteten EMV-Kabeln und Störschutz-Bauelementen
Schlöder GmbH
Unterschleißheim (Edisonstraße 6)Neu auf Amplifa
Über Schlöder
Die Schlöder GmbH entwickelt und fertigt seit über 30 Jahren Prüf- und Messtechnik für die elektromagnetische Verträglichkeit (EMV). Das Portfolio umfasst ESD-Simulatoren bis 30 kV, EFT/Burst-Generatoren, Surge-Generatoren, HF/NF-Generatoren für leitungsgebundene Störfestigkeit, Netzunterbruchsimulatoren, Magnetfeld-Generatoren, Pulsgeneratoren, Koppel- und Entkoppelnetzwerke sowie kundenspezifische Lösungen. Ergänzt wird das Angebot durch exklusiv vertriebene ferritbeschichtete EMV-Kabel und -Leitungen des Kabelwerks Eupen (EMC/COM-Technologie mit bis zu 90 % Ferritpulver) sowie EMV-Bauelemente wie Netzfilter, Drosseln und Impulstransformatoren von Schurter. Seit 2023 vertreibt die Firma zudem Multifunktionsprüfsysteme der Haefely AG. Die Geräte sind normgerecht nach EMV-Richtlinie 2014/30/EU und decken IEC, ISO, MIL-STD- und DO-160-Anforderungen ab. Kunden stammen aus Industrie, Automotive, Medizintechnik, Militär, Maritim/Offshore und Luftfahrt, darunter Bosch, Siemens und Endress+Hauser. Sitz des Unternehmens ist seit 2022 Unterschleißheim bei München; Vertriebspartner bestehen weltweit in Europa, Asien und Amerika.
- Standort
- Unterschleißheim
- Verfahren
- Entwicklung und Fertigung von EMV Prüf- und Messtechnik (ESD-Testsysteme, EFT/Burst-Generatoren,, ESD-Simulatoren / ESD-Testsysteme (Prüfung elektrostatischer Entladungen, IEC 61000-4-2, ISO 10605,, EFT/Burst-Generatoren (IEC/EN 61000-4-4), Surge-Generatoren / Stoßspannungsprüfungen (IEC 61000-4-5, 4400 V / 2200 A; modulares System bis 30, Leitungsgebundene Störfestigkeit HF (4 kHz - 400 MHz, IEC 61000-4-6, BCI ISO 11452-4, MIL-STD-461, Leitungsgebundene Störfestigkeit NF (DC - 300 kHz, IEC 61000-4-16, IEC 61000-4-19,, Magnetfeld-Tests (DC bis 250 kHz, IEC 61000-4-8/-9, MIL-STD-461 RS 101/CS 101, ISO 11452-8, DO-160), Netzunterbruch-Simulation (Dips/Interrupts, IEC 61000-4-11 AC / IEC 61000-4-29 DC, bis 16 A je
- Werkstoffe
- Kupfer (verzinnte Kupferleiter/-geflecht), Ferrit (EMC/COM-Beschichtung, Ferritpulver bis 90% in Polymerwerkstoff), PVC (Isolation und Außenmantel), Polyurethan Mischung TMPU (EN 50525-21, Kabelaußenmantel), Aluminium-Polyester Band (Abschirmung GNLM-Kabel), Eisen-/Ferrit- oder Eisenpulverkern (Drosseln), Kupfer, Ferrit (EMC/COM)
- Zertifikate
- Werkskalibrierung rückführbar nach ISO 9001 / in Anlehnung an ISO 17025, Akkreditierte Kalibrierung (DAkkS, ISO 17025), Werkskalibrierung (rückführbar ISO 9001 / nahe ISO 17025), Akkreditierte Kalibrierung DAkkS (ISO 17025), Kalibrierschein standardmäßig
- Gegründet
- 1988
- Branchen
- Industrie allgemein, Automotive, Medizintechnik, Militär und Verteidigung, Maritim und Offshore, Luftfahrt
- 01
Entwicklung und Konstruktion
- 02
Fertigung 'Made in Germany'
- 03
Kalibrierung (Werk und akkreditiert)
- 04
Installation und Inbetriebnahme
- 05
Support, Reparatur und Leihgeräte
Werkstoffe & Technologien
Kupfer

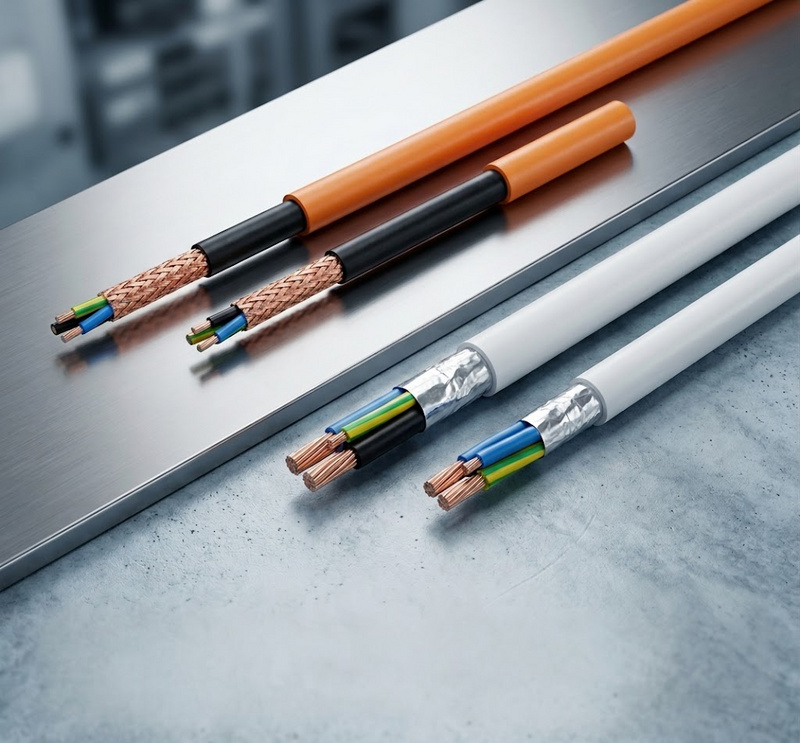

Verzinnte Kupferleiter und Kupfergeflecht als Basis der ferritbeschichteten EMV-Kabel und -Leitungen.
Ferrit (EMC/COM)
Ferritpulver bis 90 % in Polymerwerkstoff, per Extrusion auf Kupferleiter aufgebracht zur Dämpfung hochfrequenter Störungen.
PVC
Isolation und Außenmantel der EMV-Netzkabel.
Polyurethan (TMPU)
Kabelaußenmantel für Signalkabel nach EN 50525-21.
Aluminium-Polyester-Band
Abschirmung der GNLM-Kabel.
Eisen-/Ferrit- oder Eisenpulverkern
Kernmaterial für Drosseln und Impulstransformatoren der EMV-Bauelemente.
Standorte
Unterschleißheim
DEHauptsitz: Entwicklung, Fertigung, Kalibrierung, Vertrieb
- Werkstoffe
- Kupfer, Ferrit, PVC, Polyurethan, Aluminium
- CDG 7000 / CDG 7000-200 (HF-Generatoren 100 kHz–400 MHz)
- SFT 2400 Burst-Generator 125 kHz
- CWG 2500 Surge-Generator 4400 V / 2200 A
- SESD 230 ESD-Simulator 30 kV
- MGA 1033 Magnetfeld-Generator DC–250 kHz
- VIS 1700 Netzunterbruch-Generator
- PGA 1241/1331 NF-Generatoren DC–300 kHz
Produkte & Systeme
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Entwicklung und Fertigung von EMV Prüf- und Messtechnik (ESD-Testsysteme, EFT/Burst-Generatoren,Prüfung | – | – | – | – | Kupfer, Ferrit, Kunststoff |
| ESD-Simulatoren / ESD-Testsysteme (Prüfung elektrostatischer Entladungen, IEC 61000-4-2, ISO 10605,Prüfung | – | – | – | – | – |
| EFT/Burst-Generatoren (IEC/EN 61000-4-4)Prüfung | – | – | – | – | – |
| Surge-Generatoren / Stoßspannungsprüfungen (IEC 61000-4-5, 4400 V / 2200 A; modulares System bis 30Prüfung | – | – | – | – | – |
| Leitungsgebundene Störfestigkeit HF (4 kHz - 400 MHz, IEC 61000-4-6, BCI ISO 11452-4, MIL-STD-461Prüfung | – | – | – | – | – |
| Leitungsgebundene Störfestigkeit NF (DC - 300 kHz, IEC 61000-4-16, IEC 61000-4-19,Prüfung | – | – | – | – | – |
| Magnetfeld-Tests (DC bis 250 kHz, IEC 61000-4-8/-9, MIL-STD-461 RS 101/CS 101, ISO 11452-8, DO-160)Prüfung | – | – | – | – | – |
| Netzunterbruch-Simulation (Dips/Interrupts, IEC 61000-4-11 AC / IEC 61000-4-29 DC, bis 16 A jePrüfung | – | – | – | – | – |
| Puls-Generator PG 01-2000 (Isolations- und Stoßspannungsfestigkeitsprüfung Impuls 0,1/2000 µs, FNN)Prüfung | – | – | – | – | – |
| Kalibrierungsservice (Werkskalibrierung ISO 9001, akkreditierte Kalibrierung DAkkS/ISO 17025,Prüfung | – | – | – | – | – |
| Reparaturservice und Leihgeräte (auch für 25 Jahre alte Geräte, Durchlaufzeit max. 2 Wochen)Prüfung | – | – | – | – | – |
| Fertigung ferritbeschichteter EMV-Kabel und -Leitungen (LP-Tiefpasskabel, CMS-Signalkabel,Kunststoff | – | 500 m (Trommel) | – | – | Kupfer, Ferrit, PVC, Polyurethan (TMPU), Aluminium-Polyester |
| Vertrieb EMV-Störschutz-Bauelemente (Netzfilter, Kombielemente, 1-/3-Phasenfilter 0.5 A - 2500 A,Prüfung | – | – | – | – | Ferrit, Eisenpulver, Nanokristalline Ringkerne |
| Vertrieb Haefely Multifunktionsprüfsysteme AXOS 5 / AXOS 8 (Burst, Surge, Ring Wave, Telekom Wave,Prüfung | – | – | – | – | – |
19 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| HF-Leistungsverstärker 200 W (RF) | Schlöder CDG 7000-200 | – | 100 kHz - 400 MHz | 2026 | Unterschleißheim |

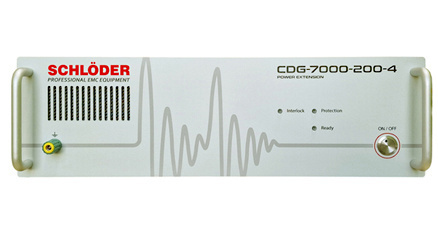

| Verstärker | Schlöder CDG 7000-200-4 | – | 4 kHz - 1 MHz | 2026 | Unterschleißheim |

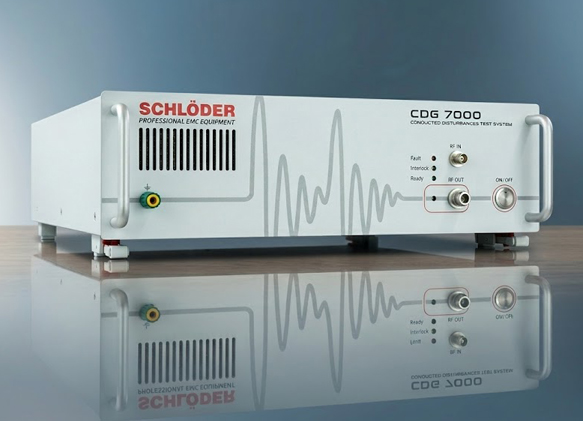

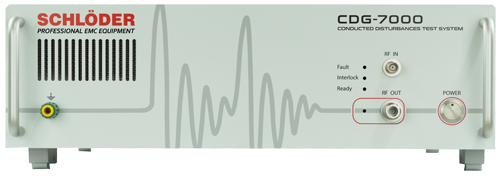

| Conducted Disturbances Test System (HF-Generator) | Schlöder CDG 7000 | – | 10 kHz - 400 MHz (mit CDG 7000-200: 100 kHz - 400 MHz) | 2020 | Unterschleißheim |

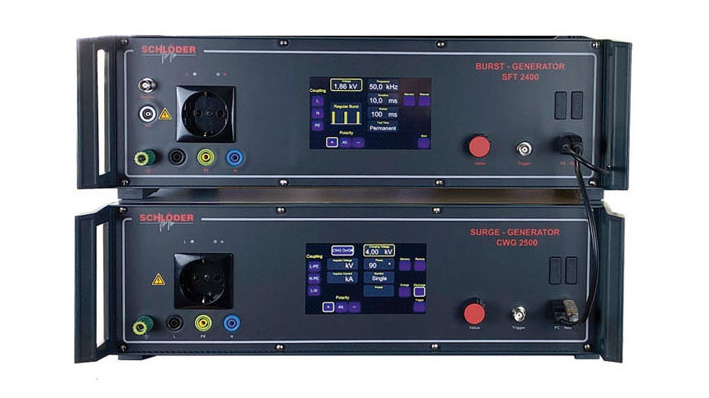

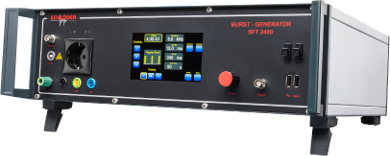

| Burst-Generator | Schlöder SFT 2400 | – | – | 2017 | Unterschleißheim |
| Burst-Generator 125 kHz | Schlöder SFT 1400 / SFT 1420 | – | – | – | Unterschleißheim |
| Surge-Generator | Schlöder CWG 2500 | – | 4400 V / 2200 A | 2018 | Unterschleißheim |
| Surge/Hybrid-Generator | Schlöder CWG 1500 | – | 4400 V / 2200 A | – | Unterschleißheim |
| Modulares Surge Testsystem | Haefely PSURGE 30.2 | – | bis 30 kV Impulsspannung / 30 kA Impulsstrom, bis 4 Impulsformen | – | Unterschleißheim |
| ESD-Simulator 16,5 kV | Schlöder SESD 216 | – | bis 16,5 kV, IEC 61000-4-2 | – | Unterschleißheim |
| ESD-Simulator 30 kV | Schlöder SESD 230 | – | bis 30 kV (Luft- und Kontaktentladung) | – | Unterschleißheim |
| ESD-Simulator 30 kV | Haefely ONYX 30 | – | bis 30 kV, ISO 10605 | – | Unterschleißheim |
| Präzisions-Leistungsgenerator NF | Schlöder PGA 1241 | – | DC - 300 kHz | – | Unterschleißheim |
| Störgenerator NF (Kurzzeitstörgrößen bis 300 V) | Schlöder PGA 1331 | – | DC - 300 kHz | – | Unterschleißheim |
| Netzunterbruch-Generator | Schlöder VIS 1700 | – | IEC 61000-4-11 (AC) / IEC 61000-4-29 (DC), bis 16 A je Leiter, mit Stufentrafo VIS 740 | – | Unterschleißheim |

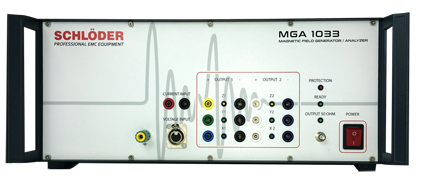

| Magnetfeld-Generator und -Analysator | Schlöder MGA 1033 | – | DC - 250 kHz | – | Unterschleißheim |
| Puls-Generator | Schlöder PG 01-2000 | – | Impuls 0,1/2000 µs | – | Unterschleißheim |
| EMV Multifunktions-Kompaktprüfsystem | Haefely AXOS 5 | – | 5 kV Burst/Combination Wave, Dips & Interrupts, gepulste Magnetfelder | 2023 | Unterschleißheim |
| EMV Multifunktions-Kompaktprüfsystem | Haefely AXOS 8 | – | Burst, Surge, Telekom Wave 10/700 µs, 7 kV Ring Wave, Dips/Interrupts, Magnetfeld | 2023 | Unterschleißheim |
| Magnetfeld-Störfestigkeitsprüfsystem (Spule und Stromversorgung) | Haefely MAG 1000 | – | IEC 61000-4-8 | – | Unterschleißheim |
Zusatzleistungen
Referenzkunden
Qualität & Kalibrierung
Viele Geräte werden mit rückführbarer Werkskalibrierung (ISO 9001 bzw. in Anlehnung an ISO 17025) und Kalibrierschein ausgeliefert; zusätzlich werden akkreditierte Kalibrierungen nach DAkkS/ISO 17025 angeboten. Reparaturen und Kalibrierungen zielen auf eine Durchlaufzeit von maximal zwei Wochen.
| Nachweis | Unterschleißheim |
|---|---|
| Werkskalibrierung (rückführbar ISO 9001 / nahe ISO 17025) | |
| Akkreditierte Kalibrierung DAkkS (ISO 17025) | |
| Kalibrierschein standardmäßig |
Historie
- 1988
Gründung der Schlöder GmbH durch Friedrich Schlöder als Vertriebsfirma für EMV-Prüfgeräte und Störschutz-Bauelemente.
- 1992
Entwicklung und Fertigung des ersten eigenen Burst-Generators; spätere Erweiterung um ESD, Surge, Netzunterbruch, HF und Magnetfeld.
- 1994
Exklusiver Vertrag mit dem Kabelwerk Eupen AG (Belgien) über den Vertrieb ferritbeschichteter Kabel und Leitungen in Deutschland.
- 1998
Distributionsvertrag mit der Timonta AG über Entstörfilter und Störschutz-Drosseln.
- 1999
Umzug in ein eigenes größeres Firmengebäude in Keltern-Weiler.
- 2003
Übernahme der Timonta AG durch die Schurter AG; Schlöder wird Schurter-Distributor.
- 2004
Erster 30 kV ESD-Generator weltweit mit Selbsttest-Funktion.
- 2013
Weltweit erste automatische Lösung zum Absaugen elektrostatischer Aufladungen als Zusatz zum 30 kV ESD-Generator; 25 Jahre Schlöder EMV-Systeme.
- 2016
Zusätzlich zu Werkskalibrierungen werden akkreditierte Kalibrierungen angeboten.
- 2017
Neuer Burst-Generator SFT 2400 mit Touchdisplay.
- 2018
Neuer Surge-Generator CWG 2500 mit Touchdisplay.
- 2019
Unternehmensübergabe an den neuen Geschäftsführer Ronny Kirsch.
- 2020
Veröffentlichung des CDG 7000 (IEC/EN 61000-4-6, ISO 11452-4, MIL-STD-461); EMV-Unterstützung der caereo GmbH bei Luftentkeimungsprodukten.
- 2022
Umzug in ein größeres Firmengebäude in Unterschleißheim bei München.
- 2023
Partnerschaft mit der Haefely AG, Schweiz (Vertrieb AXOS 5/8 u. a.; Normabdeckung ISO 10605, IEC 61000-4-5/-9/-12).
- 2026
Erweiterung der CDG 7000er Reihe mit CDG 7000-200 (HF-Leistungsverstärker 200 W, 100 kHz–400 MHz).
