Entwicklung, Produktion und Vertrieb von Robotersystemen und Equipment für die grabenlose partielle Kanalsanierung
Schwalm Robotic GmbH
Bad Hersfeld-Asbach (DE) · Greenville, SC (USA)Neu auf Amplifa
Über Schwalm Robotic

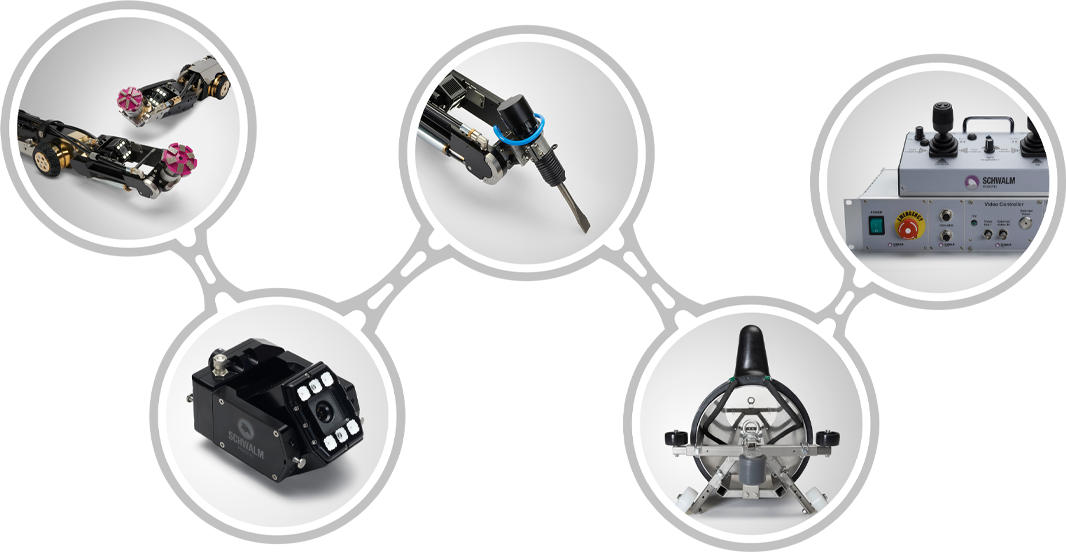

Die Schwalm Robotic GmbH aus Bad Hersfeld-Asbach entwickelt, produziert und vertreibt Robotersysteme und Equipment für die partielle Kanalsanierung in geschlossener, grabenloser Bauweise. Als als Baukasten konzipiertes SCHWALM SYSTEM umfasst das Portfolio Fräs- und Sanierungsroboter (Talpa FSR 1330 und Talpa FSR 2060 für Rohrdurchmesser DN 150 bis DN 600), Kanal-Kameras, Roboter-Werkzeuge, den patentierten HutlinerPacker® sowie digitale Steuerungen mit Versorgungsleitungen. Roboter und HutlinerPacker® sind patentrechtlich geschützte Eigenentwicklungen; die HutlinerPacker® werden in der eigenen Manufaktur einzeln von Hand gefertigt. Ergänzend liefert Schwalm Systemkomponenten für den Ausbau von Spezialfahrzeugen, bietet Mietequipment für deutsche Bestandskunden, Schulungen in einer eigenen Schulungslandschaft und vertreibt als offizieller Partner Picote-Produkte in Deutschland. Die Kunden sind Unternehmen der Kanalsanierungs- und Kommunaltechnik weltweit; über die 2016 gegründete Schwalm USA in Greenville, South Carolina, werden Nord- und Südamerika betreut. Das Familienunternehmen beschäftigt mit Schwalm Kanalsanierung zusammen rund 40 Fachkräfte.
- Standort
- Bad Hersfeld-Asbach
- Verfahren
- Roboterfräsen in Kanälen (partielle Kanalsanierung, grabenlos), Hutliner-Einbau (Polyester-Nadelfilz-Hutprofil + ECR-Glasfaser-Kurzliner mit 2K-Silikatharz), Kurzliner-Einbau (ECR-Glasfaser-Kurzliner getränkt mit 2K-Silikatharz), Einbau von Verschlussstopfen DN 100 – DN 200, Anschleifen mit Diamantsegmentfräsvorsatz und Reinigen mit Wasserhochdruck, Kanalreinigung/Schleifen/Anrauen/Schneiden mit Picote-Werkzeugen (Ketten, Smart Cutter), 3D-Druck (FDM/Kunststoffdruck für Prototypen), Manufakturfertigung von HutlinerPackern (einzeln von Hand gefertigt)
- Werkstoffe
- Kautschuk, Polyester-Nadelfilz, ECR-Glasfaser, Zweikomponenten-Silikatharz, Glasfaserlaminat, Kunststoff (3D-Druck), Diamant (Werkzeuge von Schneider Diamantwerkzeuge), Diamant (Fräswerkzeuge)
- Zertifikate
- Eigenentwicklung mit Patenten, Filmische Arbeitsdokumentation
- Gegründet
- 1938 (Schw
- Mitarbeiter
- ca. 40 (Schwalm
- Branchen
- Kanalsanierung (grabenlose/partielle Sanierung), Rohr- und Kanalindustrie, Abwasser-/Kommunaltechnik, Kanalsanierung (partielle Sanierung in geschlossener/grabenloser Bauweise)
- 01
Entwicklung und Konstruktion (u. a. 3D-Druck für Prototypen)
- 02
Manufakturfertigung HutlinerPacker®
- 03
Produktion Robotersysteme und Zubehör
- 04
Fahrzeugausbau-Komponenten
- 05
Vertrieb inkl. Picote-Werkzeuge (Deutschland)
- 06
Verleih (Mietpark), Schulungen und Kundenservice
Werkstoffe & Verfahren
Kautschuk
Werkstoff der aufpumpbaren Hohlkörper der HutlinerPacker® mit seitlich montierbarem Hutgummi.
Polyester-Nadelfilz
Material für Hutprofile und Hutliner® zum Anbinden von Zuläufen.
ECR-Glasfaser
Trägermaterial für Kurzliner und Stutzenkurzliner zur Schadstellensanierung.
Zweikomponenten-Silikatharz
Tränkungsharz für Kurzliner und Hutprofile im Einbau in einem Arbeitsgang.
Glasfaserlaminat
Verbrauchsmaterial im Bereich HutlinerPacker®-Zubehör.
Kunststoff (3D-Druck)
Einsatz im 3D-Druck für schnelle Prototypen in der Entwicklung.
Diamant (Fräswerkzeuge)
Diamantwerkzeuge von Schneider, präzise auf die Roboter Talpa FSR 1330/2060 abgestimmt.
Standorte
Bad Hersfeld-Asbach

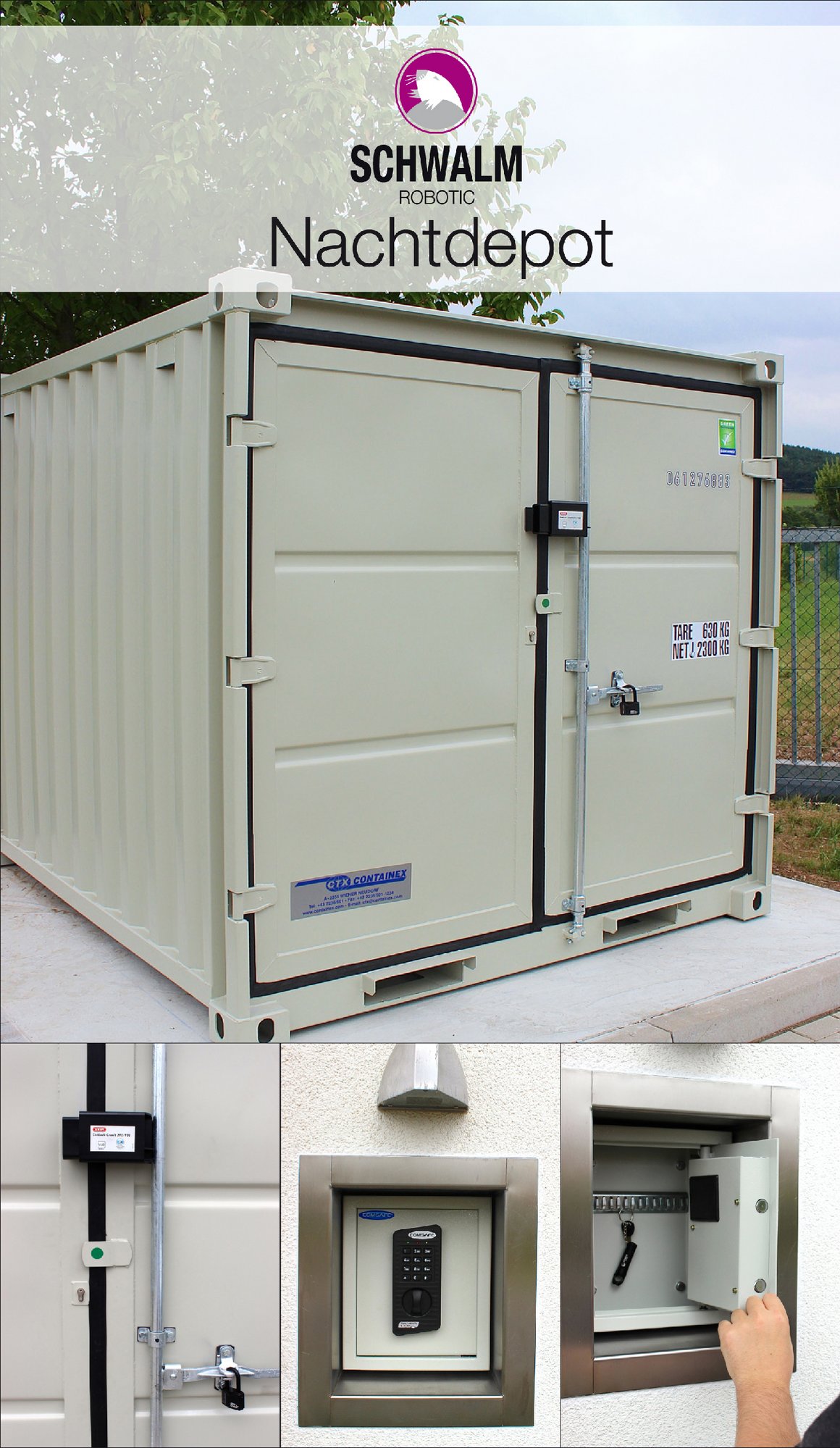

DEHauptsitz: Entwicklung, Produktion, Vertrieb, Verleih, Schulungslandschaft, Nachtdepot
- Losgröße
- Einzel- und Kleinserien (Manufakturfertigung)
- Werkstoffe
- Kautschuk, Metall, Kunststoff
- Fräs- und Sanierungsroboter Talpa FSR 1330
- Fräs- und Sanierungsroboter Talpa FSR 2060
- Kanal-Kamera Typ MiNa
- HutlinerPacker®-Manufaktur
- 3D-Drucker (Prototypen)
- Digitale Steuerung mit Versorgungsleitungen
Greenville, South Carolina
USSchwalm USA: Vertrieb Nord- und Südamerika (seit 2016)
Systeme & Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Roboterfräsen in Kanälen (partielle Kanalsanierung, grabenlos)Zerspanung | – | – | – | – | Beton (Kanalrohre), Diamantwerkzeuge für Fräsarbeiten |
| Hutliner-Einbau (Polyester-Nadelfilz-Hutprofil + ECR-Glasfaser-Kurzliner mit 2K-Silikatharz)Montage | – | Sanierungslänge im Hauptrohr bis zu 60 | – | – | Polyester-Nadelfilz, ECR-Glasfaser, Zweikomponenten-Silikatharz |
| Kurzliner-Einbau (ECR-Glasfaser-Kurzliner getränkt mit 2K-Silikatharz)Montage | – | Sanierungslänge im Hauptrohr bis zu 60 | – | – | ECR-Glasfaser, Zweikomponenten-Silikatharz |
| Einbau von Verschlussstopfen DN 100 – DN 200Montage | – | – | – | – | – |
| Anschleifen mit Diamantsegmentfräsvorsatz und Reinigen mit WasserhochdruckOberfläche | – | – | – | – | – |
| Kanalreinigung/Schleifen/Anrauen/Schneiden mit Picote-Werkzeugen (Ketten, Smart Cutter)Oberfläche | – | – | – | – | – |
| 3D-Druck (FDM/Kunststoffdruck für Prototypen)Additiv | – | – | – | – | Kunststoff |
| Manufakturfertigung von HutlinerPackern (einzeln von Hand gefertigt)Montage | – | – | – | – | Kautschuk, Metall |

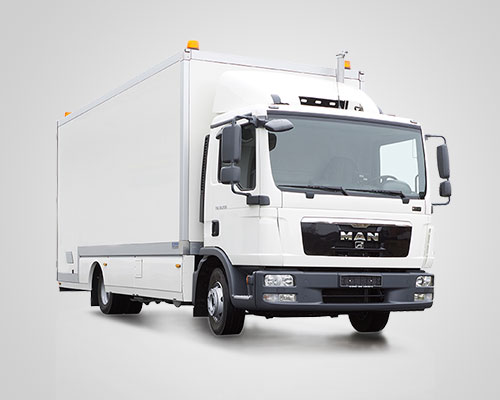

| Fahrzeugausbau/ Systemkomponenten für Spezialfahrzeuge (Sanierungsfahrzeuge)Montage | – | – | – | – | – |
| Kanalinspektion/TV-Untersuchung mit Kanal-KamerasPrüfung | – | – | – | – | – |
| Schulungen/ Know-how-Transfer an SystemenEngineering | – | – | – | – | – |
6 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

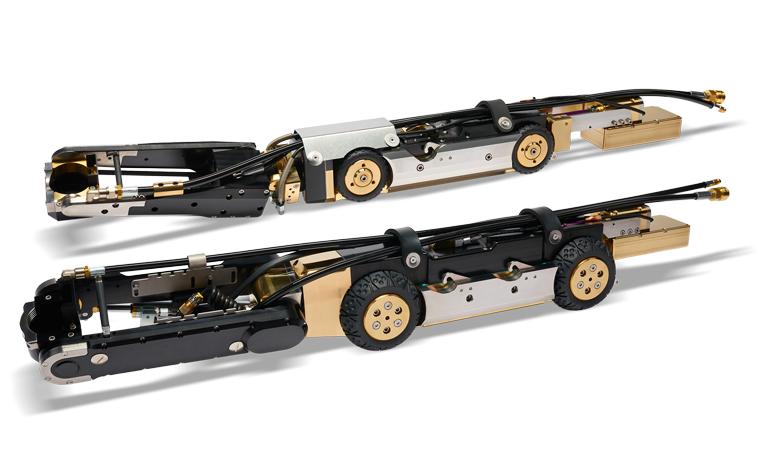

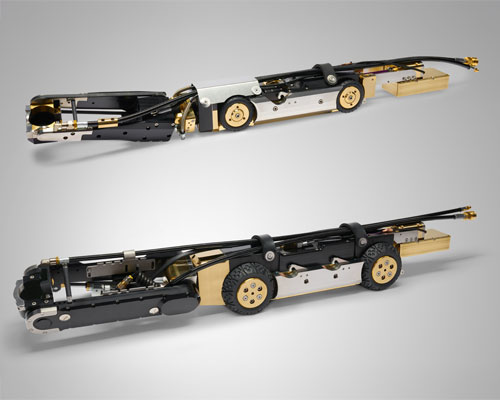

| Fräs- und Sanierungsroboter | Schwalm Robotic Talpa FSR 1330 | – | für Rohrdurchmesser DN 150 (gelinert) – DN 300; Länge 1.085 mm, Breite 129 mm, Höhe 120 mm; | – | Bad Hersfeld-Asbach |
| Fräs- und Sanierungsroboter | Schwalm Robotic Talpa FSR 2060 | – | für Rohrdurchmesser DN 200 (gelinert) – DN 600; Länge 1.105 mm, Breite 150 mm, Höhe 170 mm; | – | Bad Hersfeld-Asbach |

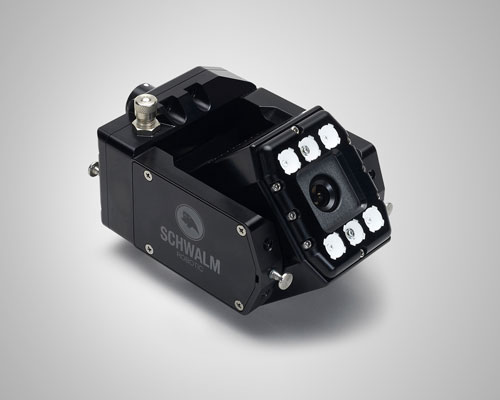

| Kanal-Kamera (Lochbild-/Farbkamera, CCD) | Schwalm Robotic Typ MiNa | – | Auflösung 750 TV-Linien, Schwenkfunktion +/- 135°, drucküberwacht 0,2 bar | – | Bad Hersfeld-Asbach |
| HutlinerPacker® (aufpumpbarer Hohlkörper aus Kautschuk und Metall) | Schwalm Robotic HutlinerPacker® | – | – | – | Bad Hersfeld-Asbach |
| 3D-Drucker (Kunststoff) | – | – | – | – | Bad Hersfeld-Asbach |

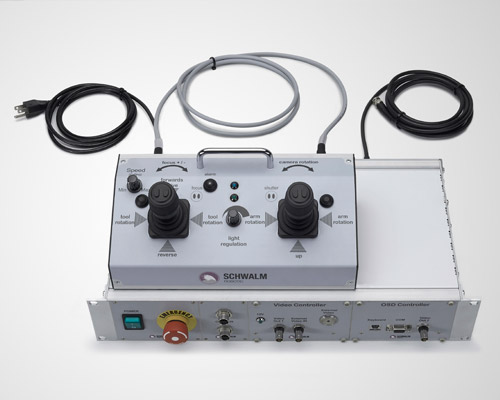

| Digitale Steuerung mit Versorgungsleitungen / Kran- und Trommelgestell | Schwalm Robotic | – | Versorgungsschläuche bis 100 m und mehr im Kanal | – | Bad Hersfeld-Asbach |
Zusatzleistungen
Referenzkunden
Qualität
Qualität sichert Schwalm durch eigene Entwicklung und Fertigung, filmische Dokumentation jedes Arbeitsschritts sowie praxisnahe Schulungen in der eigenen Schulungslandschaft. Für Roboter und Kameras kommt ein kontrollierbarer Drucküberdruck (0,2–0,3 bar) gegen Wassereinbruch zum Einsatz.
| Nachweis | Bad Hersfeld-Asbach |
|---|---|
| Eigenentwicklung mit Patenten | |
| Filmische Arbeitsdokumentation |
Historie
- 1938
Gründung des Fuhrunternehmens durch Georg Schwalm in Bad Hersfeld
- 1962/1965
Willi Schwalm tritt ein und übernimmt 1965 die Geschäftsführung; Anschaffung von Kanalspülwagen und Saugfahrzeugen
- 1981
Erste Spezialkamera für Kanalinspektionen im Kreisgebiet Bad Hersfeld; Entwicklung von Sanierungsroboter und HutlinerPacker®
- 1988
Martin Schwalm tritt in den Betrieb ein
- 1999
Martin Schwalm übernimmt in dritter Generation die Geschäftsführung
- 2008
Ausgliederung der Robotik: Gründung der Schwalm Robotic GmbH
- 2016
Gründung der eigenständigen Schwalm USA in Greenville, South Carolina, unter Kenny Cochrane
- 2018
Vorstellung der Picote-Werkzeuge-Kooperation, erstmals auf der IFAT
- 2019
Bau einer praxisorientierten Schulungslandschaft auf dem Firmengelände
