Fertigung von Lochblechen und perforierten Werkstoffen in Stahl, Edelstahl, NE-Metallen und Kunststoff seit über 100 Jahren.
SHS Lochbleche Butzbach GmbH
Butzbach (Holzheimer Str. 14-16)Neu auf Amplifa
Über SHS Lochbleche Butzbach
Die SHS Lochbleche Butzbach GmbH fertigt Lochbleche und perforierte Werkstoffe in nahezu allen technisch ausführbaren Lochungen und Werkstoffen. Die Fertigung umfasst das Stanzen auf CNC-/NC-gesteuerten Breit-, Streifen-, Exzenter- und Hydraulikpressen, das Laserschneiden und Nibbeln sowie das Walzrichten, Scheren, Abkanten und Biegewalzen der Teile. Verarbeitet werden Stahl, verzinkte und beschichtete Stahlbleche, Edelstahl, NE-Metalle wie Aluminium und Kupfer sowie Kunststoffe. Ein eigener Werkzeugbau konstruiert, fertigt und wartet die Stanzwerkzeuge bis 2000 mm Länge. Zu den Abnehmern zählen die Automobilindustrie (u. a. Lufteinlassgitter im Porsche GT3 RS 2022), die Architektur und Fassadentechnik (Parkhaus Experimenta Heilbronn), die Filter- und Siebtechnik. Das Unternehmen in Butzbach beschäftigt sich seit 1918 mit der Lochblechfertigung und ist nach DIN EN ISO 9001 zertifiziert.
- Standort
- Butzbach
- Verfahren
- Rundlochung versetzt nach DIN 24041:2002/12, Rundlochung gerade/diagonal nach DIN 24041:2002/12, Quadratlochung nach DIN 24041:2002/12, Langlochung nach DIN 24041:2002/12, Stanzen von Grenzlochungen (Lochdurchmesser = Plattenstärke), Lochen/Perforieren auf Streifenpressen, Lochen/Perforieren auf Breitpressen, Stanzen auf Exzenterpressen (bis 400t)
- Werkstoffe
- Stahl, Edelstahl, NE Metalle, verzinkte Stahlbleche, beschichtete Stahlbleche, Aluminium, Kupfer, Kunststoff
- Zertifikate
- DIN EN ISO 9001:2015, ISO 9001
- Branchen
- Automotive, Architektur/Fassaden, Filtertechnik, Siebtechnik, Automotive (u. a. Porsche GT3 RS), Architektur/Fassaden (Parkhäuser)
- 01
Beratung und Konstruktion (CAD)
- 02

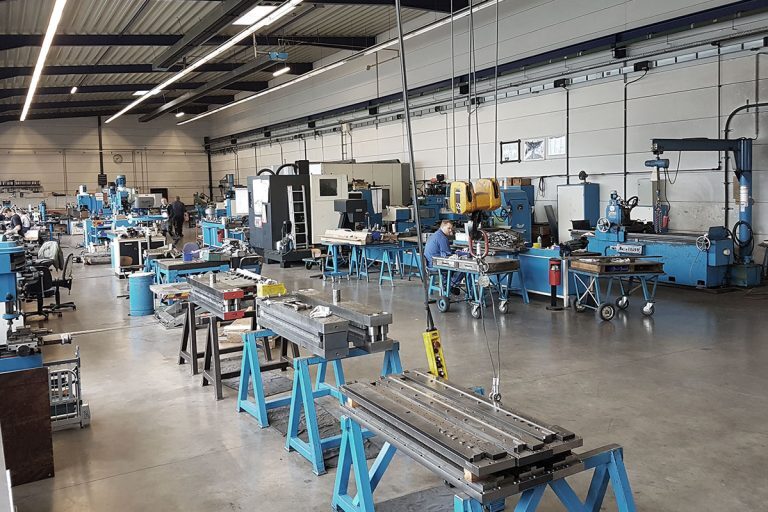

Werkzeugbau
- 03

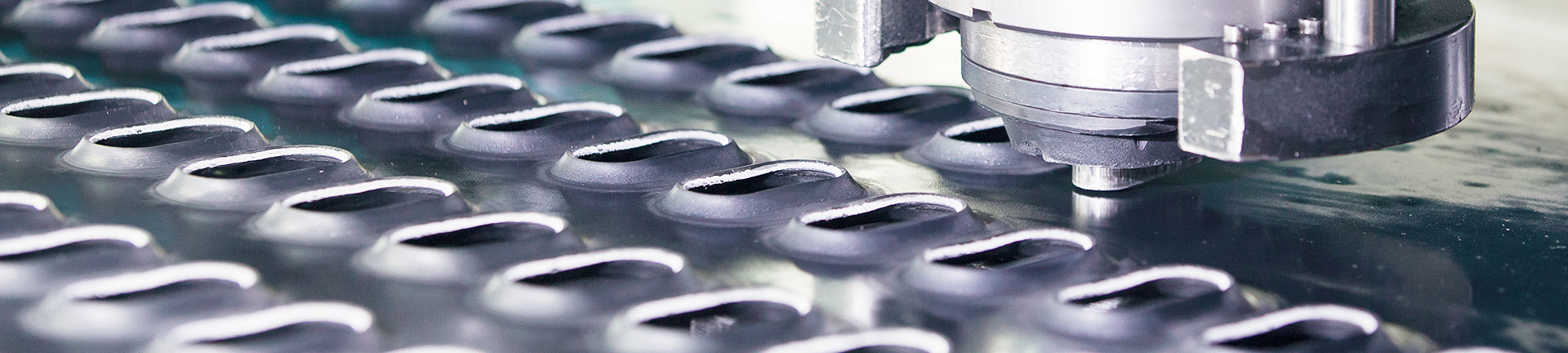

Stanzen / Perforieren
- 04
Laserschneiden
- 05
Richten
- 06
Schneiden
- 07
Biegen / Abkanten / Biegewalzen
- 08
Entfettung
- 09
Lieferung und Kundendienst
Werkstoffe und Fertigungsverfahren
Stahl
Verarbeitet auf Streifenpressen bis 30 mm und auf Breitpressen bis 4 mm Blechdicke.
Edelstahl
Perforierbar bis 20 mm (Streifenpresse) bzw. 3 mm (Breitpresse), auch als Grenzlochung.
NE-Metalle
Aluminium und Kupfer sowie weitere Nichteisenmetalle bis 30 mm Dicke auf Streifenpressen.
Aluminium
Auf der Breitpresse PP400-1600 verarbeitbar, u. a. für anspruchsvolle Lochbilder.
Kupfer
Perforierbar auf der neuen BRÜCK-Perforierpresse in Tafel- und Coilbearbeitung.
Verzinkte und beschichtete Stahlbleche
Verarbeitung vom Coil und von Tafeln auf der Perforierpresse PP400-1600.
Kunststoff
Lochen, Prägen und Stanzen von bis zu 2000 mm breiten und 30 mm dicken Materialien mit bis zu 300 t Druckkraft.

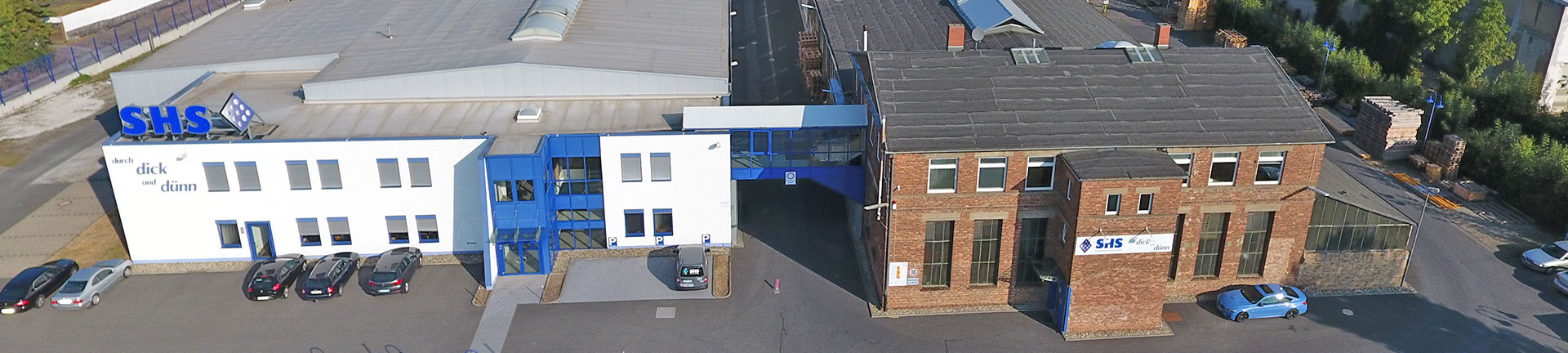

Standort Butzbach
Butzbach
DEProduktion, Werkzeugbau und Verwaltung
- Stückgewicht / Größe
- Blechformate bis 2250 × 7000 mm
- Losgröße
- Standard- und Sonderanfertigungen
- Werkstoffe
- Stahl, Edelstahl, NE-Metalle, Aluminium, Kupfer, Kunststoff
- 5 Breitpressen bis 400 t Stanzkraft (u. a. BRÜCK PP400-1600)
- 3 Streifenpressen
- Trumpf TC 600L Stanz-Laser
- Trumpf Fiber Laser 3060 (2500 × 6000 mm)
- Kunststoffbearbeitungsmaschine bis 300 t
- 6 Richtmaschinen
- Tafelscheren bis 6000 mm Schnittlänge
- Abkantpressen bis 4500 mm
- Biegewalzen bis 3 m
- Exzenter- und Hydraulikpressen bis 400 t
- Erodieranlage, Schleif-, Dreh-, Bohr- und Fräsmaschinen (Werkzeugbau)
- Stickstoffgewinnungsanlage (Airco)

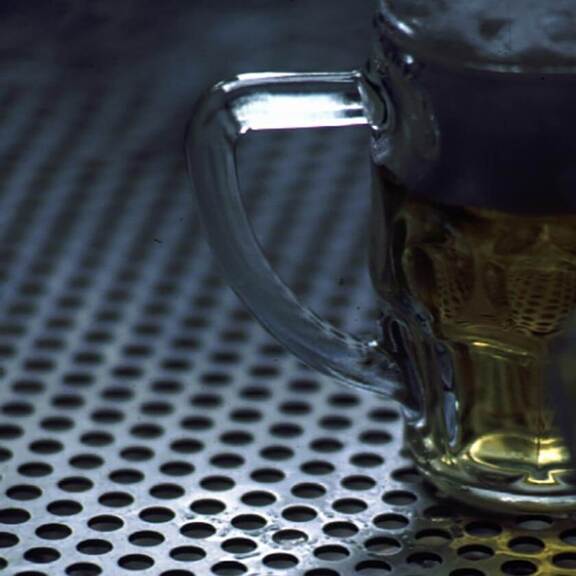

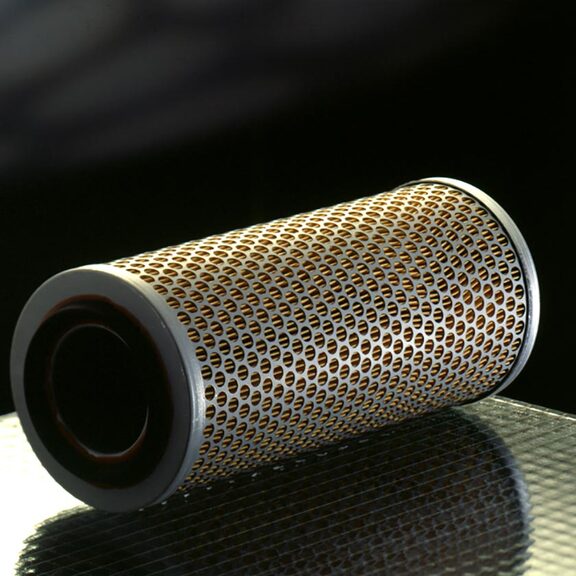

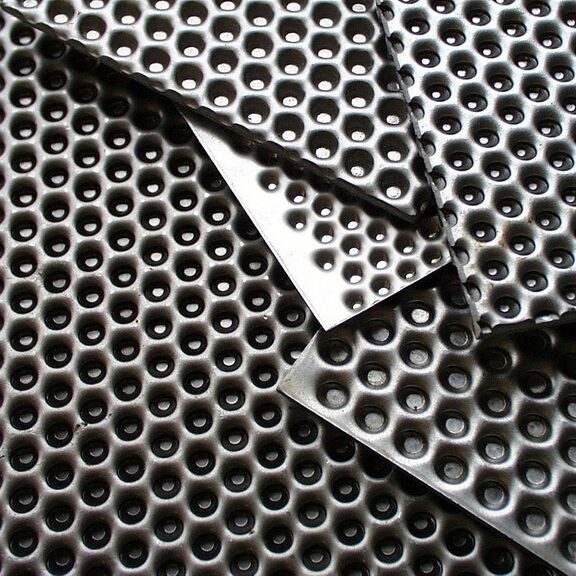

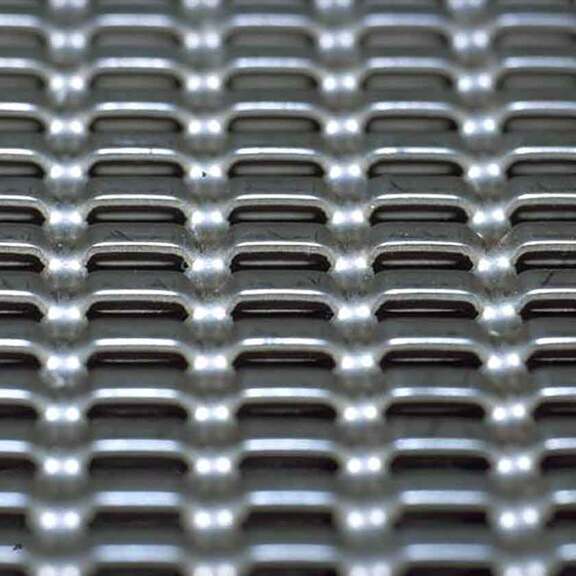

Bauteile und Anwendungen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Rundlochung versetzt nach DIN 24041:2002/12Umformung | – | 7000 mm × 2250 mm | – | – | Stahl, Edelstahl, NE Metalle, Kunststoff |
| Rundlochung gerade/diagonal nach DIN 24041:2002/12Umformung | – | 7000 mm × 2250 mm | – | – | Stahl, Edelstahl, NE Metalle |
| Quadratlochung nach DIN 24041:2002/12Umformung | – | 7000 mm × 2250 mm | – | – | Stahl, Edelstahl, NE Metalle |
| Langlochung nach DIN 24041:2002/12Umformung | – | 7000 mm × 2250 mm | – | – | Stahl, Edelstahl, NE Metalle |
| Stanzen von Grenzlochungen (Lochdurchmesser = Plattenstärke)Umformung | – | – | – | – | Stahl, Edelstahl |
| Lochen/Perforieren auf StreifenpressenUmformung | – | 7000 mm × 2250 mm | – | – | Stahl, Edelstahl, NE Metalle |
| Lochen/Perforieren auf BreitpressenUmformung | – | 1600 mm | – | – | Stahl, Edelstahl, NE Metalle |
| Stanzen auf Exzenterpressen (bis 400t)Umformung | – | – | – | – | Stahl, Edelstahl, NE Metalle |
| Stanzen auf Hydraulikpressen (bis 400t)Umformung | – | – | – | – | Stahl, Edelstahl, NE Metalle |
| Stanz-/Nibbel-/LaserautomatZerspanung | – | 6000 mm × 1500 mm | – | – | Stahl, Edelstahl, NE Metalle |
| Laserschneiden (Laserbearbeitungszentrum)Zerspanung | – | 6000 mm × 2500 mm | – | – | Stahl, Edelstahl, NE Metalle |
| Prägen von Kunststoffen (bis 2000 mm breite und 30 mm dicke Materialien)Kunststoff | – | 2000 mm | – | – | Kunststoff |
| Richten von Blechteilen (Walzrichten)Umformung | – | 2500 mm | – | – | Stahl, Edelstahl, NE Metalle |
| TafelscherenUmformung | – | 6000 mm | – | – | Stahl, Edelstahl |
| Rundbiegen / BiegewalzenUmformung | – | 3000 mm | – | – | Stahl, Edelstahl, NE Metalle |
| Abkanten (Gesenkbiegepressen)Umformung | – | 4500 mm | – | – | Stahl, Edelstahl |
| SchwenkbiegenUmformung | – | – | – | – | Stahl, Edelstahl |
| Entfettung auf WasserbasisOberfläche | – | 600 mm × 600 mm | – | – | Stahl, Edelstahl, NE Metalle |
| Werkzeugbau (Anfertigung und Wartung von Stanzwerkzeugen bis 2000 mm Länge)Engineering | – | 2000 mm | – | – | Stahl |
| Konstruktion / Beratung / Planung von Lochblech-Anwendungen (CAD)Engineering | – | – | – | – | – |
19 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Breitpresse (Perforierpresse, CNC/NC-gesteuert) | BRÜCK PP400-1600 | 1 | Blechbreite bis 1600 mm, Stahl bis 4 mm, Edelstahl bis 3 mm; 400 t Presskraft | 2026 | Butzbach |
| Breitpresse | – | 5 | bis 400 t Stanzkraft, Blechbreite bis 1600 mm, Stahl bis 4 mm, Edelstahl bis 3 mm | – | Butzbach |
| Streifenpresse | – | 3 | Stahl bis 30 mm, Edelstahl bis 20 mm, NE Metalle bis 30 mm; max. Blechformat 2250x7000 mm | – | Butzbach |
| Stanz-Laser | Trumpf TC 600L | 1 | Stahl bis 8 mm, Edelstahl bis 6 mm, NE Metalle bis 8 mm; Format 1500 x 6000 mm | – | Butzbach |
| Fiber Laser | Trumpf Fiber Laser 3060 | 1 | 2500 x 6000 mm; Stahl/Edelstahl bis 25 mm, NE Metalle bis 16 mm | – | Butzbach |
| Kunststoffbearbeitungsmaschine | – | – | bis 300 t Druckkraft; Materialien bis 2000 mm breit und 30 mm dick | – | Butzbach |
| Richtmaschine | Schnutz GmbH | 6 | Blechdicke 0,4–30 mm; Blechbreite bis 2500 mm | 2022 (neue | Butzbach |
| Exzenterpresse | – | – | bis 400 t | – | Butzbach |
| Hydraulikpresse | – | – | bis 400 t | – | Butzbach |
| Tafelschere | – | – | Stahl bis 20 mm, Edelstahl bis 15 mm; Schnittlänge bis 6000 mm | – | Butzbach |
| Biegewalze | – | – | Blechdicke bis 15 mm; Breite bis 3 m | – | Butzbach |
| Abkantpresse / Gesenkbiegepresse | – | – | Stahl bis 15 mm, Edelstahl bis 10 mm; Abkantlänge bis 4500 mm | – | Butzbach |
| Schwenkbiegemaschine | – | – | – | – | Butzbach |
| Erodieranlage (Werkzeugbau) | – | 1 | – | – | Butzbach |
| Schleifmaschine (Werkzeugbau) | – | – | – | – | Butzbach |
| Drehmaschine (Werkzeugbau) | – | – | – | – | Butzbach |
| Bohrmaschine (Werkzeugbau) | – | – | – | – | Butzbach |
| Fräsmaschine (Werkzeugbau) | – | – | – | – | Butzbach |
| Stickstoffgewinnungsanlage | Airco | 1 | – | 2025 | Butzbach |
Zusatzleistungen
Referenzkunden
Qualität
Das Unternehmen arbeitet mit einem Qualitätsmanagementsystem nach DIN EN ISO 9001:2015 (TÜV Cert, Reg.-Nr. 73 100 846). Sechs Richtmaschinen und die integrierte Betriebsdatenerfassung der Pressen unterstützen Ebenheit, Präzision und Prozessnachverfolgung.
| Nachweis | Butzbach |
|---|---|
| ISO 9001 |
Historie
- 1918
Aufgrund der französischen Besetzung des Saargebietes wurden Teile der Lochblechfertigung der Dillinger Fabrik (Franz Meguin AG) nach Butzbach verlegt; seitdem existiert die heute als SHS Butzbach bekannte Fertigung.
- 2018
Firmenjubiläum: über 100 Jahre gestanzte Werkstoffe.
- 2022
Investition in eine neue Richtmaschine der Schnutz GmbH; Lochbleche als Lufteinlassgitter im Porsche GT3 RS 2022 verbaut; Lochbleche für das Parkhaus Experimenta Heilbronn geliefert.
- 2025
Inbetriebnahme einer eigenen Stickstoffgewinnungsanlage von Airco, betrieben fast vollständig mit firmeneigenem Sonnenstrom; Spende an Menschen für Kinder e.V. statt Weihnachtsgeschenke.
- 2026

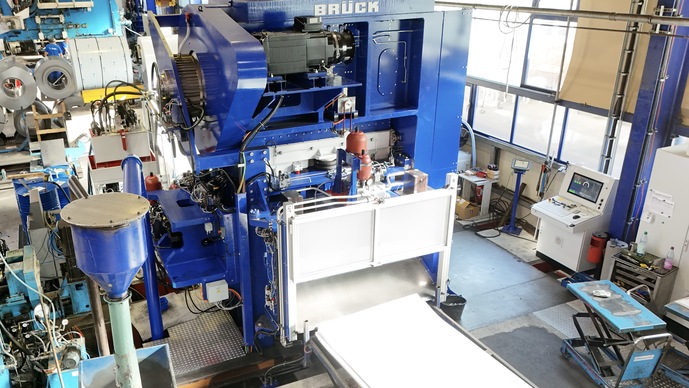

Inbetriebnahme der BRÜCK Perforierpresse PP400-1600 mit 400 t Presskraft für Blechbreiten bis 1600 mm.
