Werkzeugbau für Stanz- und Umformtechnik: Planung, Konstruktion, Fertigung, Erprobung und Instandhaltung aus einer Hand.
Siebenwurst Werkzeugbau GmbH Zwickau
Zwickau (Hauptsitz, Fertigung und Konstruktion) · Eisenach (Konstruktionsbüro)Neu auf Amplifa
Über Siebenwurst Werkzeugbau
Die Siebenwurst Werkzeugbau GmbH Zwickau wurde 1991 von Leonhard und Christian Siebenwurst im ehemaligen Werkzeugbau des VEB Sachsenring gegründet und ist als inhabergeführtes Unternehmen Partner der Automobilindustrie und ihrer Zulieferer. Das Unternehmen plant, konstruiert und fertigt Werkzeuge für alle Bereiche der Stanz- und Umformtechnik – unter anderem Transferwerkzeugsätze, Zieh- und Presswerkzeuge, Schneidewerkzeuge für Form- und Tailored-Blank-Platinen, Werkzeuge zur Umformung von Rohren und Profilen, Innenhochdruck-Umformwerkzeuge (Hydroforming) sowie Stanzvorrichtungen für Kunststoff- und Faserverbundteile und Abgratwerkzeuge für Aluminium-Gussteile. Die Wertschöpfung reicht von der CAD-Datenübernahme über Methodenplanung, Ziehsimulation, Konstruktion und CAM-Programmierung bis zur Werkzeugfertigung, Erprobung, Bemusterung und Prüfung nach VDA. Werkstoffe sind Stahl, höherfeste Bleche, Aluminium, Kunststoff und Faserverbund. Am Hauptstandort Zwickau stehen rund 5.200 m² Produktionsfläche mit großvolumigen 5-Achs-Portalfräsmaschinen, einer 40.000-kN-Kombi-Presse für Außen- und Innenhochdruckumformung sowie 3D-Koordinatenmessmaschinen zur Verfügung; ein Konstruktionsbüro mit 13 Mitarbeitern besteht in Eisenach. Seit 1993 übernimmt das Unternehmen den kompletten Werkzeugservice vor Ort im Presswerk des Volkswagenwerks Sachsen und bietet zudem Vor- und Kleinserienfertigung, Lohnbearbeitung, 3D-Digitalisierung sowie Werkzeugreparatur und Havariedienst an.
- Standort
- Zwickau
- Verfahren
- Werkzeugbau Stanztechnik (Transferwerkzeugsätze, Schnitt-/Lochwerkzeuge), Werkzeugbau Umformtechnik (Zieh- und Presswerkzeuge), Werkzeuge für GT- und Saugerpressenstraßen, Schneidewerkzeuge für Formplatinen, Werkzeuge für Tailored Blank Platinen, Werkzeuge und Anlagen zur Umformung von Rohren und Profilen, Innenhochdruck-Umformwerkzeuge (Hydroforming), Abgratwerkzeuge für Aluminium-Gussteile
- Werkstoffe
- Stahl, Höherfeste Bleche, Aluminium, Aluminium-Gussteile, Kunststoff, Faserverbund, Innenhochdruckumformung, 5-Achs-Portalfräsen
- Zertifikate
- ISO 9001:2015, ISO 14001:2015, TISAX
- Gegründet
- 1991
- Branchen
- Automobilindustrie und Zulieferer, Stanz- und Umformtechnik, Kunststoff- und Faserverbundverarbeitung, Aluminium-Gussteile, Hydroforming
- 01
CAD-Datenübernahme und Herstellbarkeitsuntersuchung
- 02
Methodenplanung, Ziehanlage und Ziehsimulation
- 03
Werkzeugkonstruktion
- 04
CAM-Programmierung
- 05
Werkzeugfertigung (CNC-Fräsen) und Zusammenbau
- 06
Werkzeugerprobung auf Pressen
- 07
Bemusterung, Prüfbericht und Qualitätssicherung
- 08
Werkzeuginstandhaltung, Reparatur und Werkzeugservice vor Ort
Werkstoffe und Verfahren
Stahl
Grundwerkstoff für Transferwerkzeugsätze, Zieh-, Press- und Schneidwerkzeuge der Stanz- und Umformtechnik.
Höherfeste Bleche
Werkstoffe für anspruchsvolle 3D-Formteile im Automobilkarosseriebau.
Aluminium
Werkstoff für Formteile und Werkzeuge; Abgratwerkzeuge fertigt das Unternehmen für Aluminium-Gussteile.
Kunststoff
Werkstoff für pneumatische und hydraulische Stanzvorrichtungen sowie Schnitt- und Lochwerkzeuge.
Faserverbund
Werkstoff für Schnitt-, Loch- und Stanzwerkzeuge im Leichtbau.
Innenhochdruckumformung
Verfahren zur Rohr- und Profilumformung; Inbetriebnahme einer 40.000-kN-Kombi-Presse 2003.
5-Achs-Portalfräsen
Bearbeitung großvolumiger Werkzeugelemente mit Verfahrwegen bis 6.500 x 4.000 x 1.400 mm.
3D-Digitalisierung
Berührungslose Oberflächenerfassung per Handscanner, auch vor Ort, mit Flächenrückführung nach CATIA V5.
Standorte
Zwickau
DEHauptsitz, Fertigung und Konstruktion
- Losgröße
- Vorserien und Kleinserien
- Werkstoffe
- Stahl, höherfeste Bleche, Aluminium, Kunststoff, Faserverbund
Eisenach
DEKonstruktionsbüro
Werkzeuge und Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Werkzeugbau Stanztechnik (Transferwerkzeugsätze, Schnitt-/Lochwerkzeuge)Umformung | – | – | – | – | Stahl, Aluminium, höherfeste Bleche |
| Werkzeugbau Umformtechnik (Zieh- und Presswerkzeuge)Umformung | – | – | – | – | Stahl, Aluminium, höherfeste Bleche |
| Werkzeuge für GT- und SaugerpressenstraßenUmformung | – | – | – | – | Stahl, Aluminium, höherfeste Bleche |
| Schneidewerkzeuge für FormplatinenUmformung | – | – | – | – | Stahl, Aluminium, höherfeste Bleche |
| Werkzeuge für Tailored Blank PlatinenUmformung | – | – | – | – | Stahl, Aluminium, höherfeste Bleche |
| Werkzeuge und Anlagen zur Umformung von Rohren und ProfilenUmformung | – | – | – | – | Stahl |
| Innenhochdruck-Umformwerkzeuge (Hydroforming)Umformung | – | – | – | – | Stahl |
| Abgratwerkzeuge für Aluminium-GussteileZerspanung | – | – | – | – | Aluminium-Gussteile |

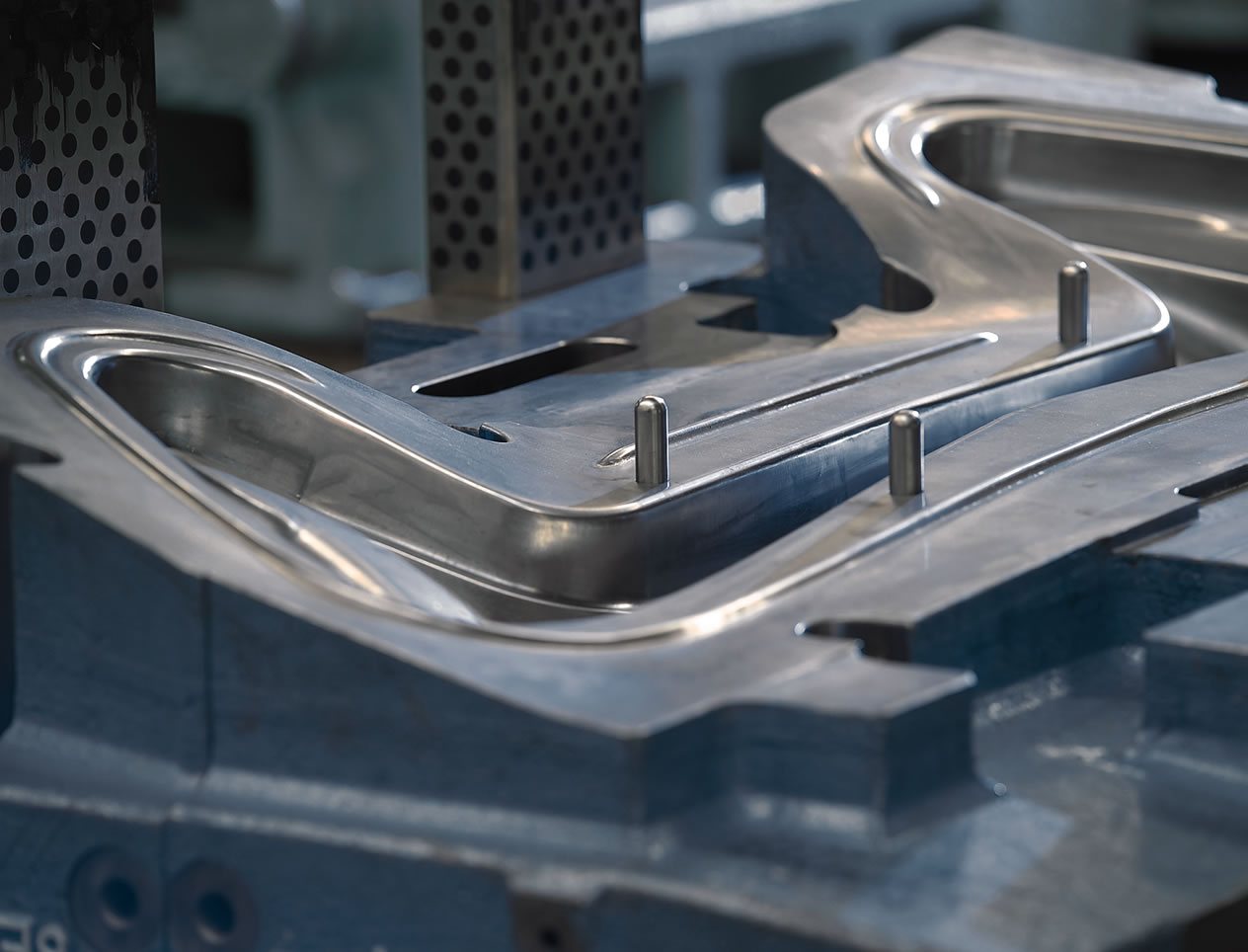

| Pneumatische und hydraulische Stanzvorrichtungen für Kunststoff- und FaserverbundteileUmformung | – | – | – | – | Kunststoff, Faserverbund |
| Schnitt- und Lochwerkzeuge für Kunststoff- und FaserverbundteileUmformung | – | – | – | – | Kunststoff, Faserverbund |
| Fräsen (mechanische Lohnarbeiten)Zerspanung | – | – | – | – | Stahl, Aluminium |
| Bohren (mechanische Lohnarbeiten)Zerspanung | – | – | – | – | Stahl, Aluminium |
| Schleifen (mechanische Lohnarbeiten)Zerspanung | – | – | – | – | Stahl, Aluminium |
| Werkzeugfertigung und Zusammenbau (Montage)Montage | – | – | – | – | Stahl, Aluminium |
| WerkzeugkonstruktionEngineering | – | – | – | – | – |
| MethodenplanungEngineering | – | – | – | – | – |
| Ziehanlagenerstellung und ZiehsimulationEngineering | – | – | – | – | – |
| UmformsimulationEngineering | – | – | – | – | – |
| Herstellbarkeitsanalysen und MethodenkonzepteEngineering | – | – | – | – | – |
| ÄnderungskonstruktionenEngineering | – | – | – | – | – |
| CAM-ProgrammierungEngineering | – | – | – | – | – |
| 3D-Digitalisierung / LaserscanningPrüfung | – | – | – | – | – |
| Qualitätscontrolling / Erstmusterprüfberichte (VDA)Prüfung | – | – | – | – | – |
| Werkzeugerprobung auf PressenUmformung | – | – | – | – | – |
| VorserienproduktionUmformung | – | – | – | – | – |
| KleinserienfertigungUmformung | – | – | – | – | – |
| Werkzeuginstandhaltung / Reparaturen / HavariendienstMontage | – | – | – | – | – |
17 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Portalfräsmaschine | Heyligenstaedt HEYNUMILL 3200-P | 1 | 6000 x 4000 x 1400 mm | – | Zwickau |
| 5-Achs-Portalfräsmaschine | Heyligenstaedt HEYNUMILL-GANTRY 4000 | 1 | 6500 x 4000 x 1400 mm | – | Zwickau |
| 5-Achs-Bearbeitungszentrum | DMG Mori Seiki DMU 270P | 1 | 2700 x 2700 x 1600 mm | – | Zwickau |
| 5-Achs-Portalfräsmaschine | DMG Mori Seiki DMU 210P | 1 | 1800 x 2100 x 1250 mm | – | Zwickau |
| 5-Achs-Bearbeitungszentrum (Rundtisch, Schwenkkopf) | DMG DMU 200P | 1 | 2000 x 1800 x 1100 mm | – | Zwickau |
| 5-Achs-Bearbeitungszentrum (Rund-/Schwenktisch, Rundspeicher) | DMG DMC 85 RS6 | 1 | 935 x 850 x 650 mm | – | Zwickau |
| 5-Achs-Bearbeitungszentrum (Rundtisch, Schwenkkopf) | DMG DMU 80 mono Block | 1 | 980 x 630 x 630 mm | – | Zwickau |
| 3-Achs-Bearbeitungszentrum | DMG DMC 104V Linear | 1 | 1040 x 1000 x 500 mm | – | Zwickau |
| Bohrwerk | Fermat WFT 13 CNC | 1 | 3500 x 2500 x 1250 mm | – | Zwickau |
| Präzisions-Flachschleifmaschine | Okamoto PSG 84 UDX | 1 | 800 x 500 x 400 mm | – | Zwickau |
| Außen- und Innenrundschleifmaschine | Paragon GUP 32x5 | 1 | Spitzenweite 500, Spitzenhöhe 150 mm | – | Zwickau |
| Präzisionsdrehmaschine | Harrison ALPHA 400 Plus | 1 | Spitzenweite 1250, Spitzenhöhe 195 mm | – | Zwickau |
| Kombi-Presse zur Außen- und Innenhochdruckumformung sowie konventionelle Nutzung | – | 1 | – | – | Zwickau |
| 3D-Koordinatenmessmaschine SMM-C/RDS | Zeiss SMM-C/RDS | 1 | 3000 x 1600 x 2100 mm | – | Zwickau |
| 3D-Koordinatenmessmaschine | Stiefelmayer | 1 | 3000 x 1600 x 2100 mm | – | Zwickau |
| Optischer 3D-Scanner | GOM Atos Triple Scan | 1 | – | – | Zwickau |
| Transportables Laserscangerät / Handscanner | Steinbichler | 1 | – | – | Zwickau |
Zusatzleistungen
Referenzkunden
Qualität und Zertifizierungen

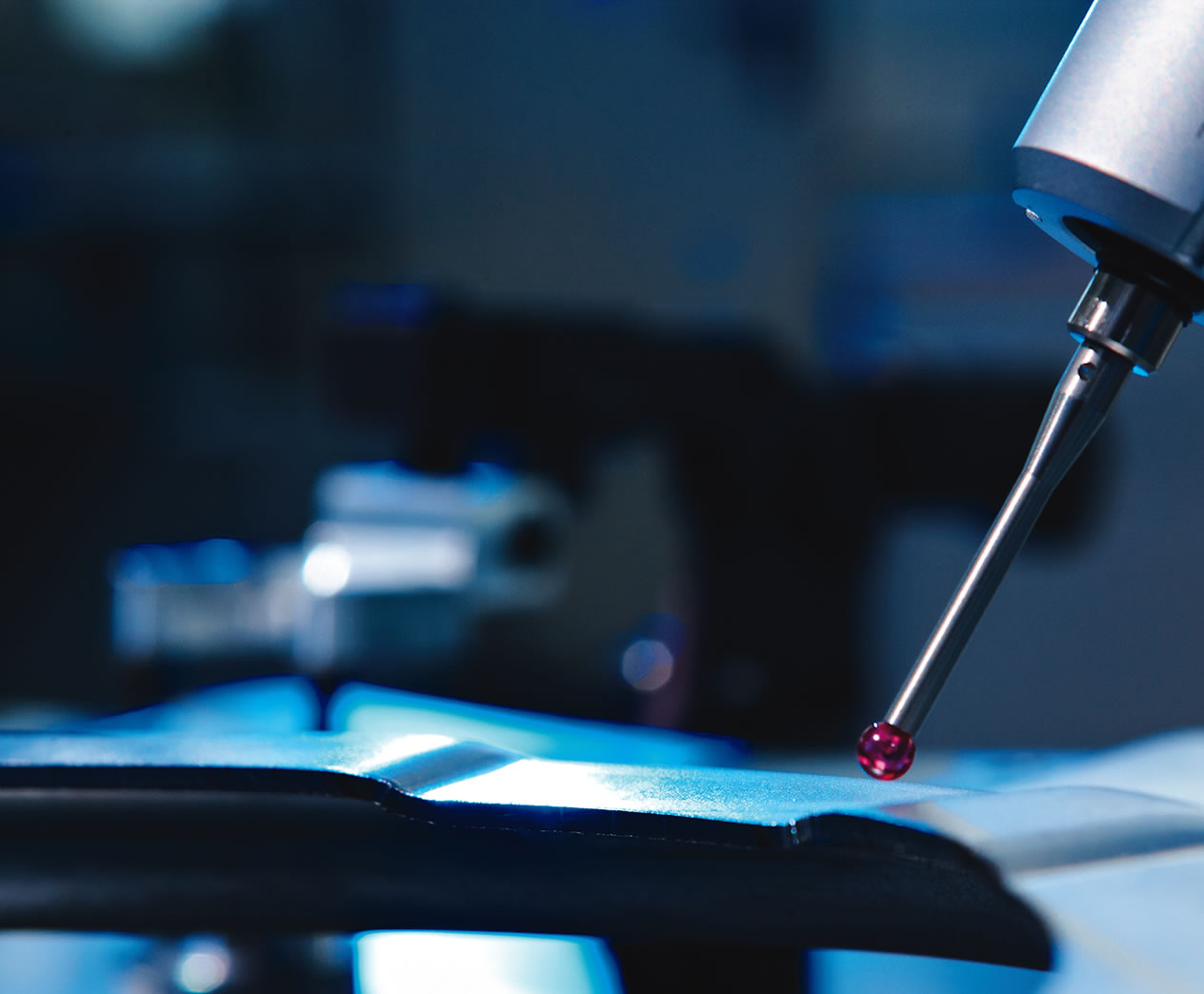

Werkzeuge verlassen den Betrieb erst nach mehreren Messstufen und Prüfchecks; Erstmusterprüfberichte werden nach VDA oder kundenspezifischen Normen erstellt. Für das lückenlose Qualitätscontrolling kommen unter anderem eine Zeiss-3D-Koordinatenmessmaschine im klimatisierten Raum sowie optische 3D-Scanner zum Einsatz.
| Nachweis | Zwickau | Eisenach |
|---|---|---|
| ISO 9001:2015 | ||
| ISO 14001:2015 | ||
| TISAX |
Historie
- 1991
Gründung durch Leonhard und Christian Siebenwurst in Zwickau im ehemaligen Werkzeugbau des VEB Sachsenring; 55 Mitarbeiter und 5 Mio. DM Umsatz im ersten Jahr.
- 1993
Beginn der Werkzeuginstandhaltung und des kompletten Werkzeugservice vor Ort im Presswerk des Volkswagenwerks Sachsen.
- 1997
Umzug in den Neubau an der Herschelstraße 4 mit 3.000 m² Fertigungs- und 880 m² Bürofläche; 100 Mitarbeiter.
- 2000
Erster Anbau auf 4.300 m² Produktionsfläche; Anschaffung einer Heyligenstaedt Portalfräsmaschine.
- 2002
Erweiterung auf 5.200 m² Produktions- und 1.580 m² Bürofläche; Aufbau einer Abteilung für wirkmedienbasierte Blech- und Rohrumformung.
- 2003
Inbetriebnahme einer 40.000 kN Kombi-Presse für Außen- und Innenhochdruckumformung sowie konventionelle Nutzung.
- 2004
Aufbau des Konstruktionsbüros in Eisenach mit 13 Mitarbeitern.
- 2009
Dritte Ausbaustufe: Hallenneubau von 1.400 m² und Aufstellung einer zweiten Heyligenstaedt Portalfräsmaschine.
