Systemlieferant für Sphäroguss-Komponenten (GJS) von der Modelleinrichtung über das Gießen bis zur Bearbeitung und Montage.
SLR Giesserei St. Leon-Rot GmbH
St. Leon-Rot · Elsterheide · Eging a. See · Gödöllő (HU) · SLR-Sates (CZ)Neu auf Amplifa
Über die SLR-Gruppe
Die SLR-Gruppe mit Stammwerk in St. Leon-Rot bei Heidelberg produziert jährlich über 130.000 Tonnen Maschinenteile in Sphäroguss (GJS). Gefertigt wird im Sandgussverfahren auf automatischen Formanlagen, ergänzt durch eine eigene Kernfertigung für kernintensive Serienteile. Die Prozesskette umfasst Modell- und Werkzeugbau, Gießen, Putzen/Finish, NC- und CNC-Bearbeitung auf über 55 Maschinen sowie Vormontage und Prüfung der Fertigteile. Die Werkstoffe entsprechen DIN EN 1563, von EN-GJS-400-18 bis EN-GJS-700-2 sowie mischkristallverfestigte Si-Werkstoffe. Kunden stammen vor allem aus der Baumaschinen-, Nutzfahrzeug- und Landmaschinenindustrie sowie aus Schienentechnik, Maschinenbau, Hydraulik und Antriebstechnik. Neben den Gießereien in St. Leon-Rot und Elsterheide unterhält die Gruppe ein Werkzeugbaustandort in Eging a. See und Bearbeitungswerke in Ungarn und Tschechien; beliefert werden Kunden in Europa, den USA, Südamerika, China und Japan.
- Standort
- St. Leon-Rot
- Verfahren
- Sphäroguss (GJS) – Sandguss mit automatischer Formanlage, Kernfertigung (Kernschießmaschinen, kernintensive Serienteile), Bearbeitung der Gussteile (NC- und CNC-Bearbeitung), Vormontage / Zusammenbau von Gussteilen, Modellbau / Werkzeugbau für Sandguss (HSC-Modellfräsen, CAD/CAM), Putzen / Finish Gussteile (MAUS-Bearbeitungsmaschinen), Modellbau/Werkzeugbau für Sandguss, Kernfertigung
- Werkstoffe
- EN-GJS-400-18 (LT u. RT), EN-GJS-400-15, EN-GJS-450-10, EN-GJS-500-7, EN-GJS-600-3, EN-GJS-700-2, EN-GJS-450-18 (mischkristallverfestigt, Si-Werkstoff), EN-GJS-500-14 (mischkristallverfestigt, Si-Werkstoff)
- Zertifikate
- ISO 9001:2015, Prüflabor nach DIN EN ISO/IEC 17025, ISO 9001, Prüflabor DIN EN ISO/IEC 17025, 3D-Koordinatenmesstechnik
- Gegründet
- 1981
- Branchen
- Baumaschinenindustrie, Nutzfahrzeugindustrie, Landmaschinenindustrie, Schienentechnik, Maschinenbau, Hydraulik
- 01
Konstruktion/CAD-CAM
- 02

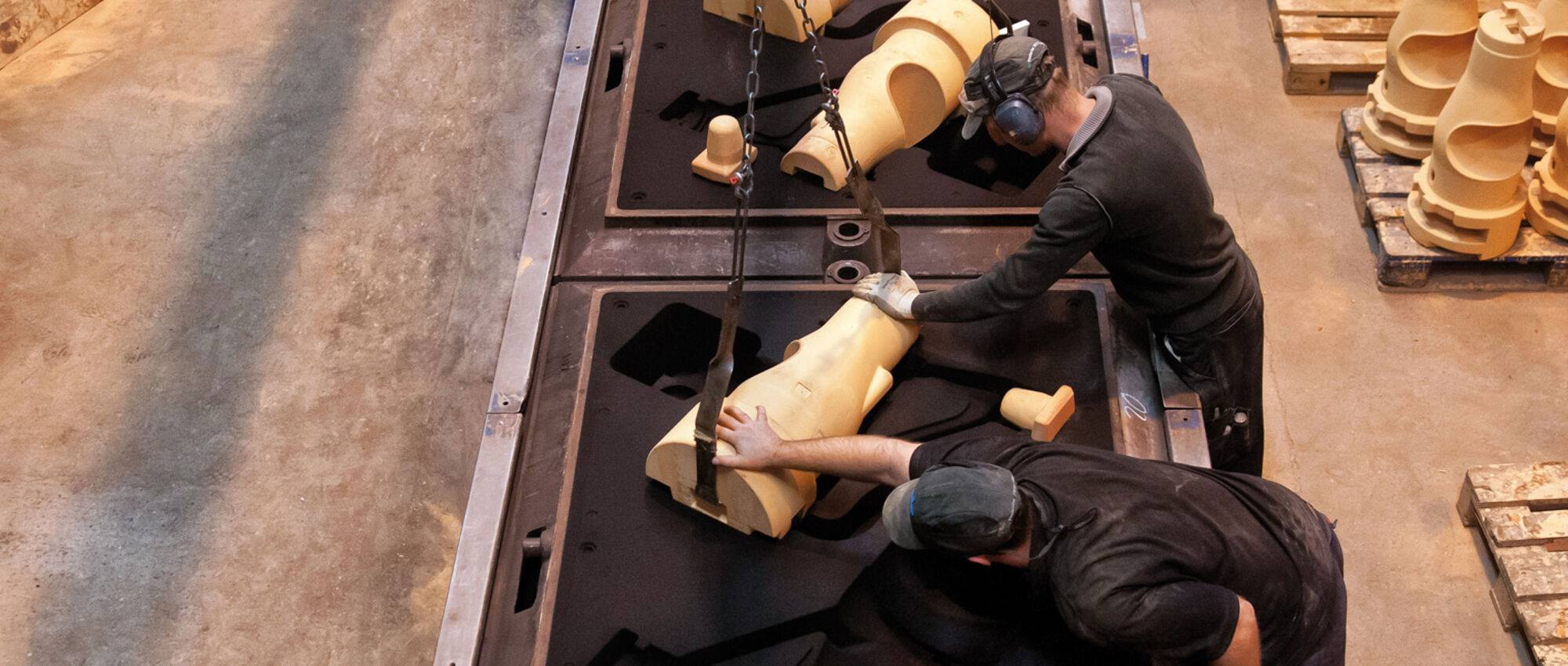

Modell- und Werkzeugbau (SLR-Tooling)
- 03
Kernfertigung
- 04

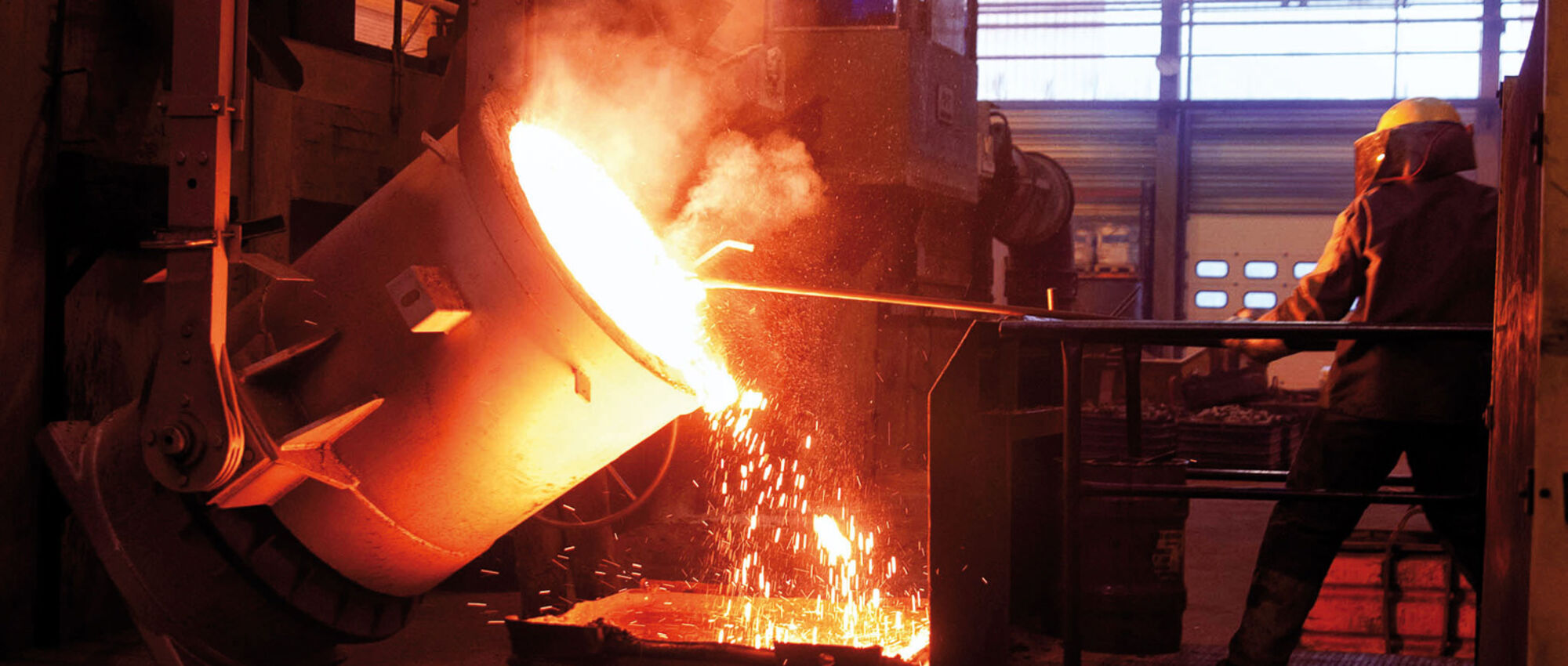

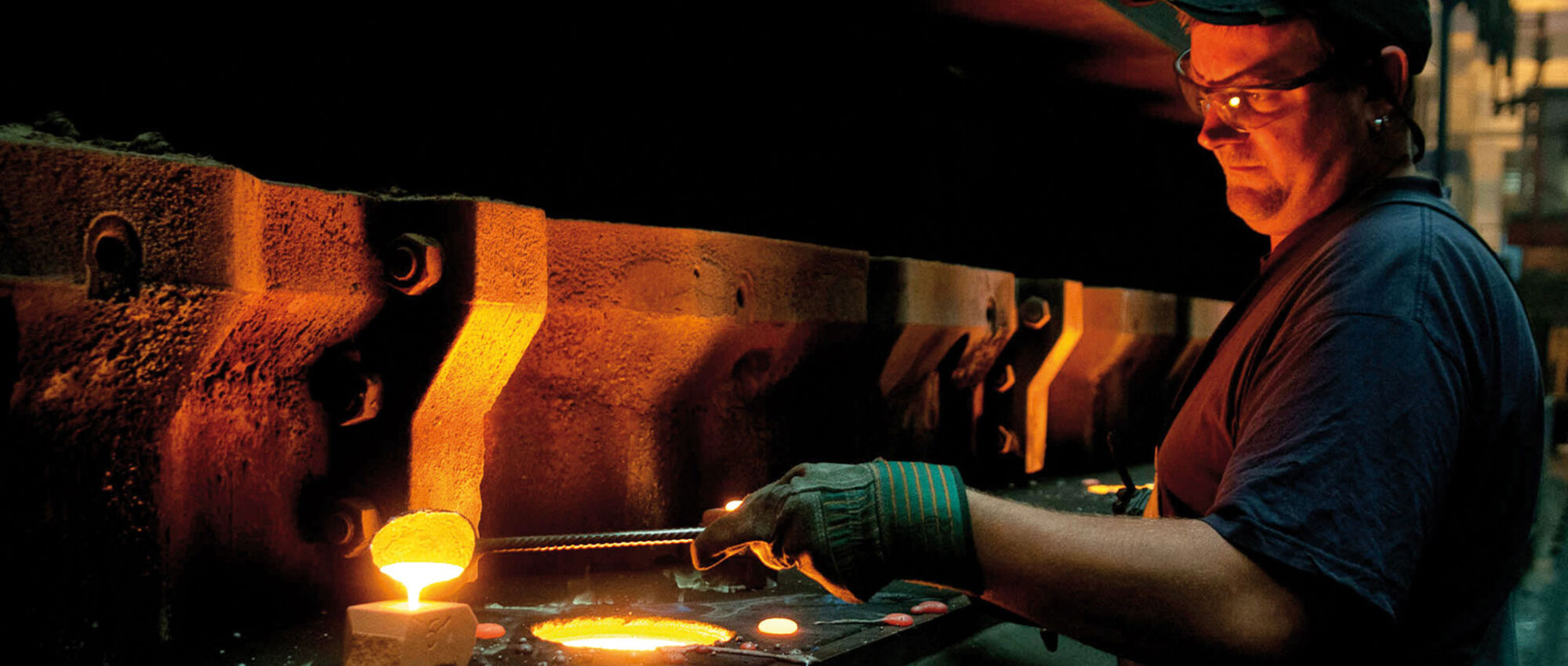

Gießen (Sandguss, automatische Formanlage)
- 05

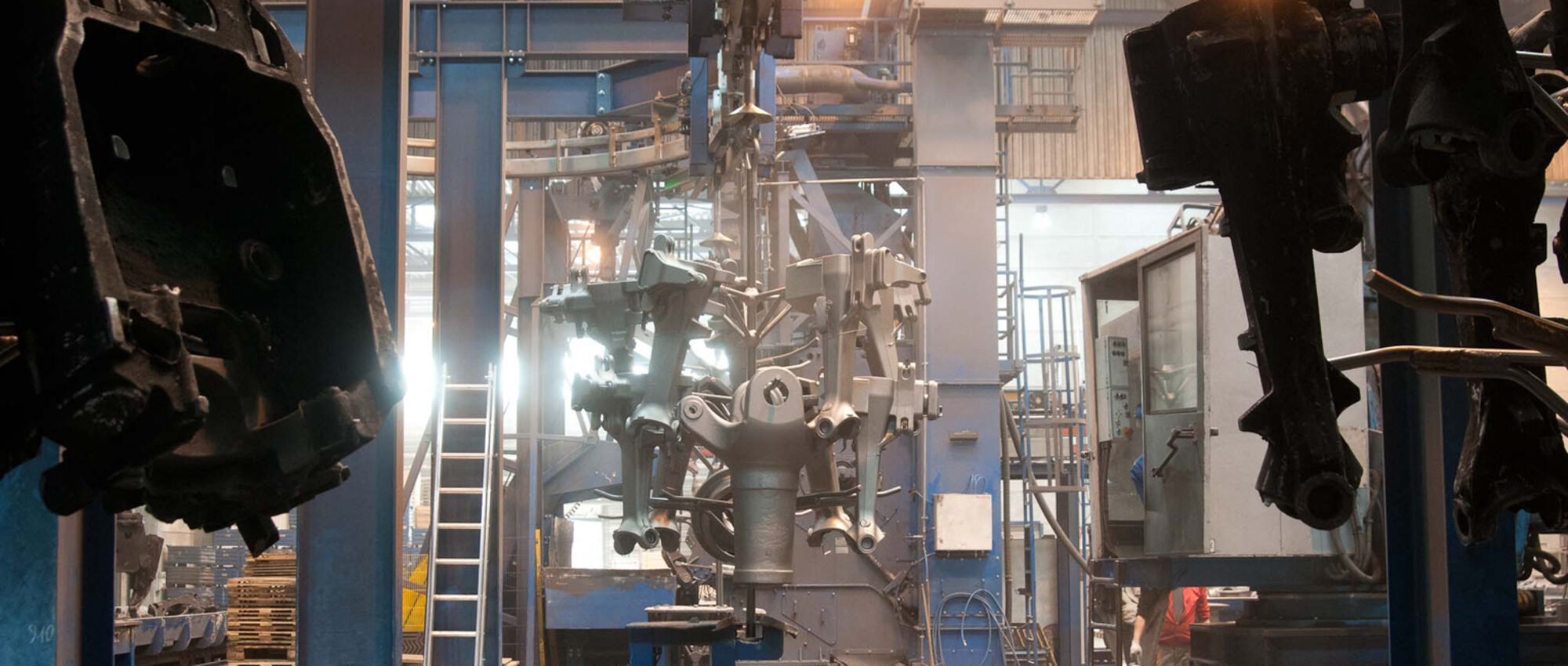

Putzen/Finish
- 06

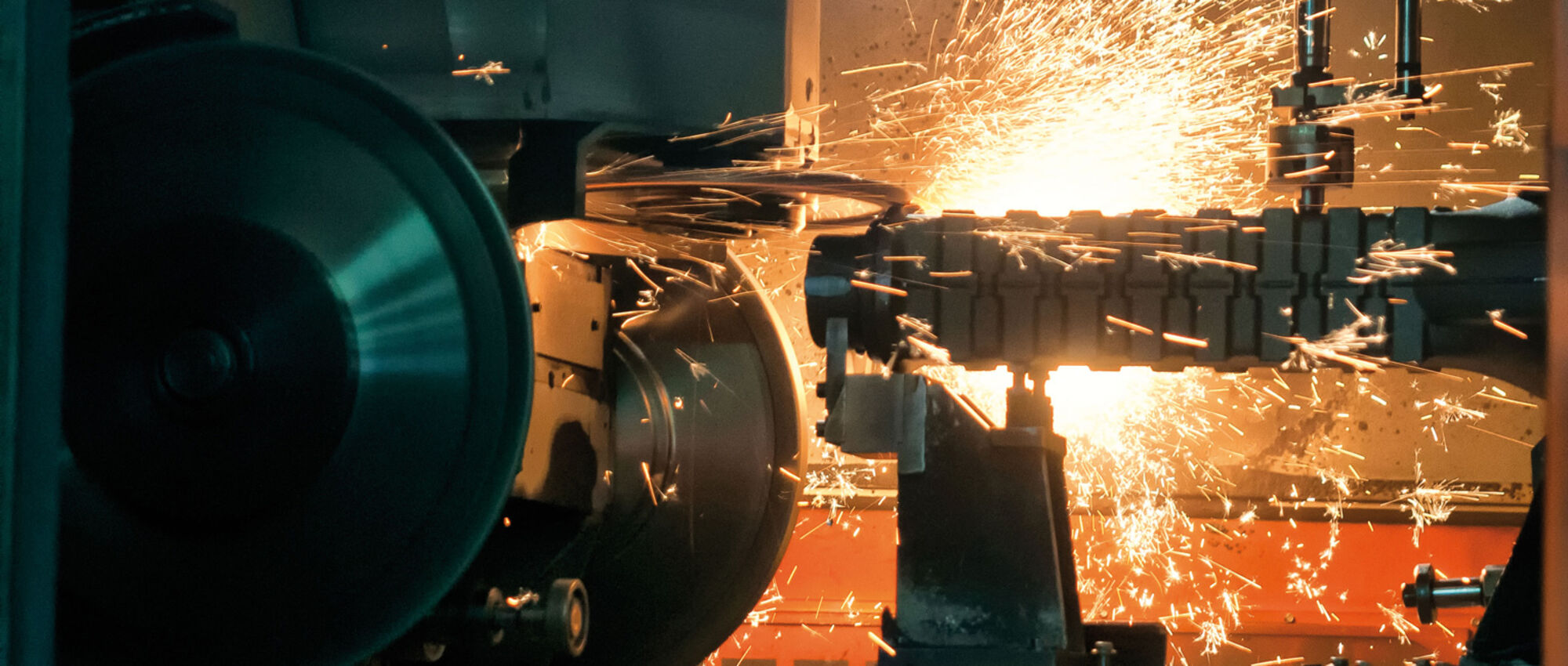

NC-/CNC-Bearbeitung
- 07
Vormontage
- 08

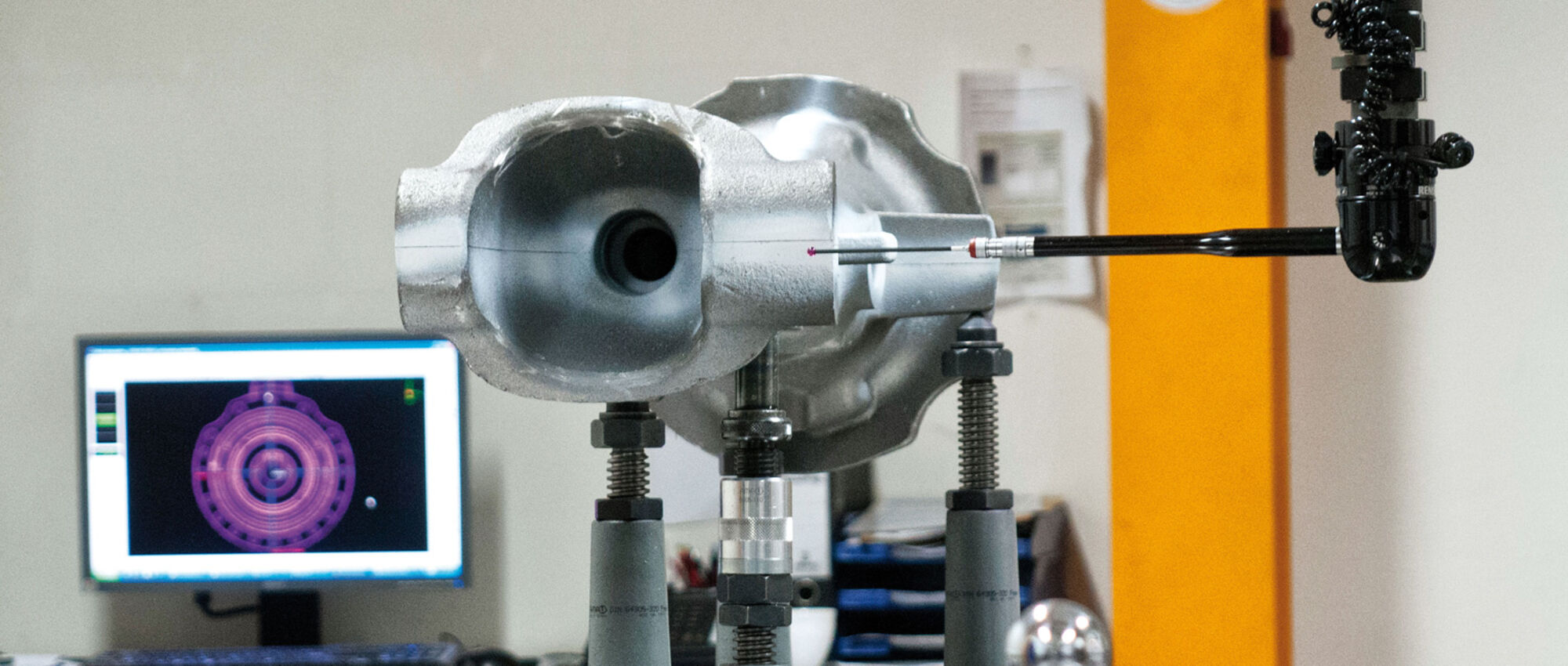

Messtechnik/Prüfung
- 09
Versand
Werkstoffe nach DIN EN 1563
EN-GJS-400-18 (LT u. RT)
Ferritischer Sphäroguss mit hoher Zähigkeit, auch für Tieftemperatur- und Raumeisenanforderungen.
EN-GJS-400-15
Gut gießbarer Standardwerkstoff für hochbelastbare Maschinenteile.
EN-GJS-450-10
Ferritischer Sphäroguss für Bauteile mit guter Duktilität und Festigkeit.
EN-GJS-500-7
Perlitisch-ferritischer Werkstoff für höher beanspruchte Komponenten.
EN-GJS-600-3
Werkstoff mit erhöhter Festigkeit für Antriebs- und Maschinenteile.
EN-GJS-700-2
Hochfester Sphäroguss für stark belastete Serienteile.
EN-GJS-450-18 (Si-Werkstoff)
Mischkristallverfestigtes ferritisches Gusseisen mit Kugelgraphit.
EN-GJS-500-14 (Si-Werkstoff)
Mischkristallverfestigter Si-Werkstoff mit hoher Festigkeit und Duktilität.
EN-GJS-600-10 (Si-Werkstoff)
Mischkristallverfestigter Si-Werkstoff für anspruchsvolle Gussteile.
Standorte der SLR-Gruppe
St. Leon-Rot
DEStammwerk, Gießerei Sphäroguss
- Stückgewicht / Größe
- 20–200 kg
- Losgröße
- Serienfertigung
- Werkstoffe
- EN-GJS-400-18 bis EN-GJS-700-2, Si-Werkstoffe

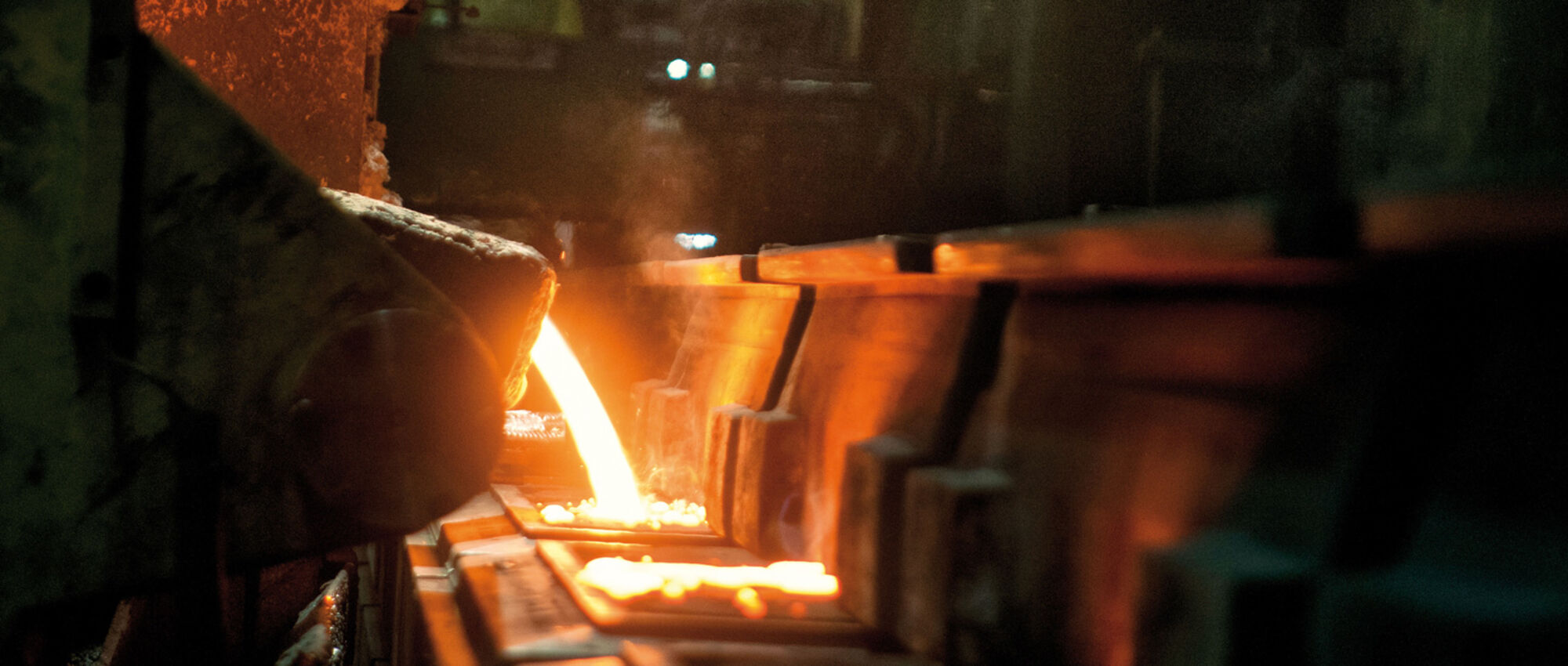

- Automatische Formanlage (Kastengröße 1000 x 700 x 300/300 mm)
- Elektroöfen mit Schmelzprozessorsteuerung
- Optisches Emissions-Spektrometer
- MAUS SAM 600
- 3x MAUS SAM 1200

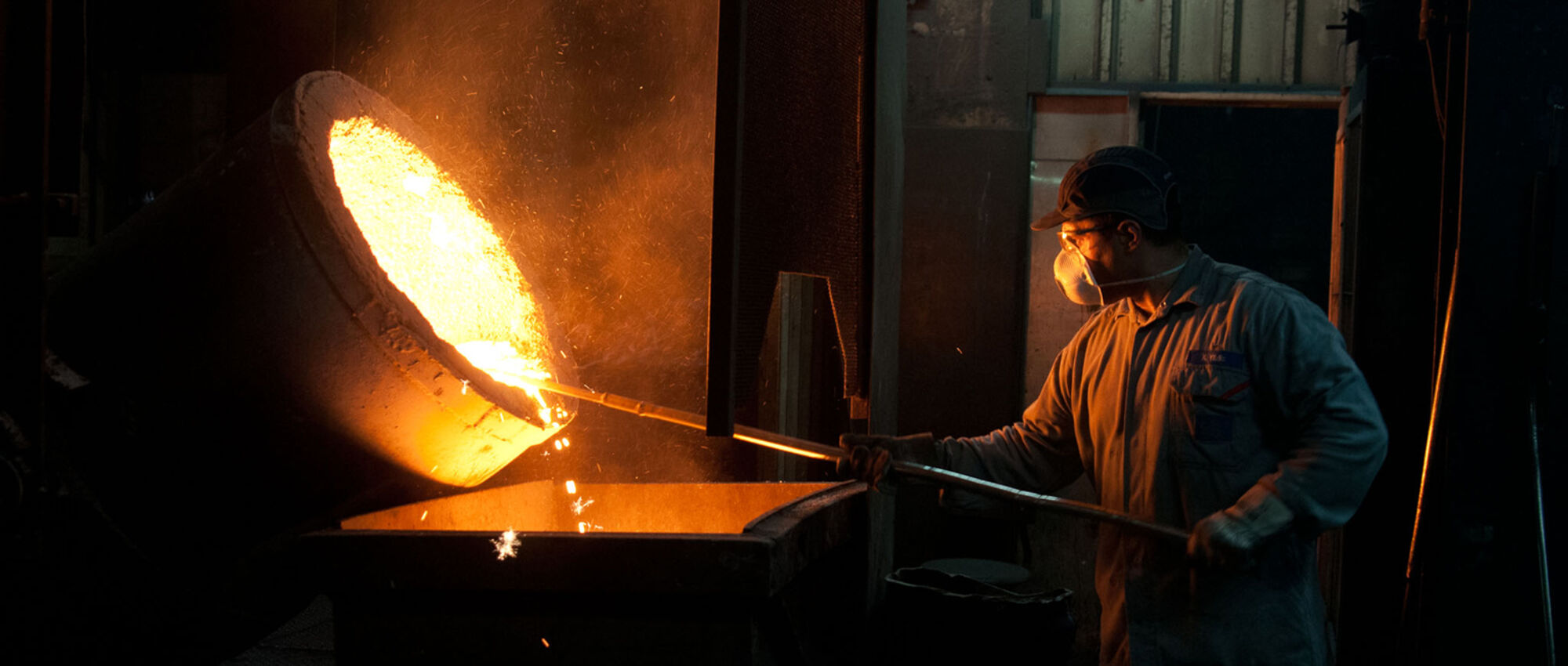

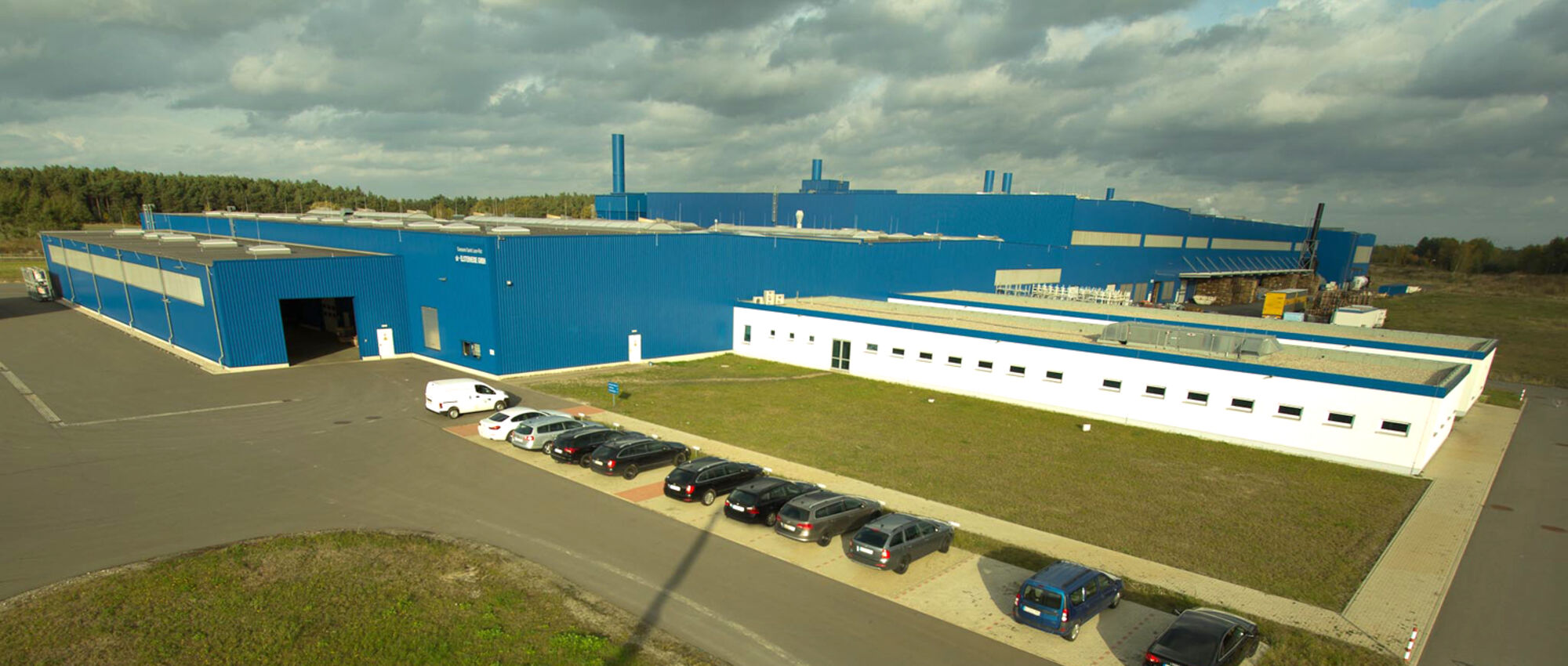

Elsterheide
DEGießerei Sphäroguss (seit 2009)
- Stückgewicht / Größe
- 50–600 kg
- Losgröße
- Serienfertigung
- Werkstoffe
- EN-GJS-400-18 bis EN-GJS-700-2, Si-Werkstoffe
- Automatische Formanlage (Kastengröße 1600 x 1200 x 450/450 mm)
- Elektroöfen mit Schmelzprozessorsteuerung
- Optisches Emissions-Spektrometer
- 2x MAUS SAM 1200RP
Eging a. See
DEWerkzeugbau/Modellbau (SLR-Tooling GmbH)
- Losgröße
- Einzelfertigung Modelleinrichtungen
- 5-Achs-HSC-Fräsmaschine RS125C
- 3-Achs-Fräsmaschine C125-4500
- 3-Achs-Fräsmaschine C80-3200
- 3-Achs-Fräsmaschine LMG2080
- 3-Achs-Fräsmaschine LMG1060
- 2x 3D-Koordinatenmessmaschine Stiefelmayer C + Renishaw MIH
- Faro Messarm Platinum 8"
Gödöllő
HUBearbeitungswerk (Hungaro-SLR Gépipari KFT)
- NC- und CNC-Bearbeitungsmaschinen
SLR-Sates s.r.o.
CZBearbeitungswerk
- NC- und CNC-Bearbeitungsmaschinen

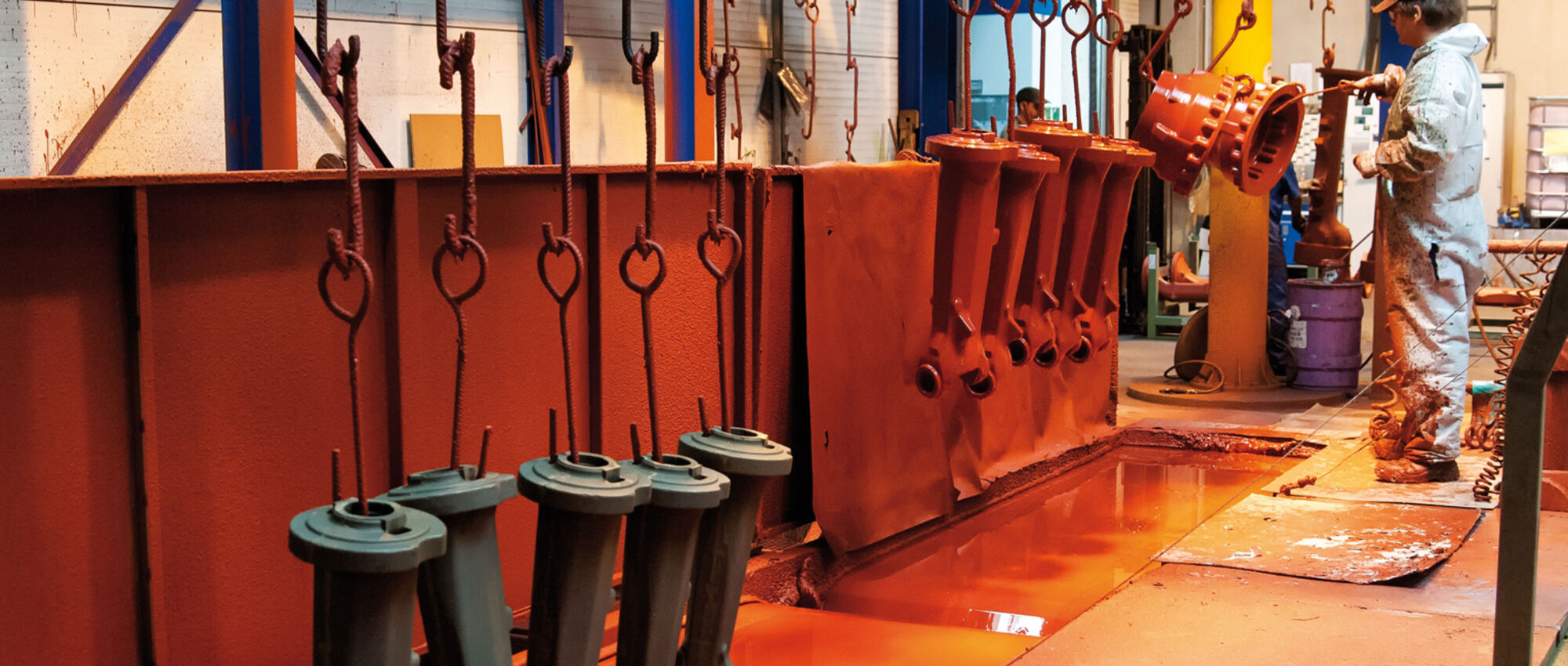

Gefertigte Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Sphäroguss (GJS) – Sandguss mit automatischer FormanlageGuss | – | – | 20 kg – 200 kg | – | EN-GJS-400-18, EN-GJS-400-15, EN-GJS-450-10, EN-GJS-500-7, EN-GJS-600-3, EN-GJS-700-2, EN-GJS-450-18, EN-GJS-500-14, EN-GJS-600-10 |
| Sphäroguss (GJS) – Sandguss mit automatischer FormanlageGuss | – | – | 50 kg – 600 kg | – | EN-GJS-400-18, EN-GJS-400-15, EN-GJS-450-10, EN-GJS-500-7, EN-GJS-600-3, EN-GJS-700-2, EN-GJS-450-18, EN-GJS-500-14, EN-GJS-600-10 |
| Kernfertigung (Kernschießmaschinen, kernintensive Serienteile)Guss | – | – | – | – | EN-GJS-400-15, EN-GJS-450-10, EN-GJS-500-7, EN-GJS-600-3, EN-GJS-700-2 |
| Bearbeitung der Gussteile (NC- und CNC-Bearbeitung)Zerspanung | – | – | – | – | EN-GJS-400-15, EN-GJS-450-10, EN-GJS-500-7, EN-GJS-600-3, EN-GJS-700-2 |
| Vormontage / Zusammenbau von GussteilenMontage | – | – | – | – | – |
| Modellbau / Werkzeugbau für Sandguss (HSC-Modellfräsen, CAD/CAM)Guss | – | – | – | – | – |
| Putzen / Finish Gussteile (MAUS-Bearbeitungsmaschinen)Oberfläche | – | – | – | – | – |
15 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Automatische Formanlage | – | – | Kastengröße 1000 x 700 x 300/300 mm | – | St. Leon-Rot |
| Automatische Formanlage | – | – | Kastengröße 1600 x 1200 x 450/450 mm | – | Elsterheide |
| MAUS-Bearbeitungsmaschine (Putzen) | MAUS SAM 600 | 1 | – | – | St. Leon-Rot |
| MAUS-Bearbeitungsmaschine (Putzen) | MAUS SAM 1200 | 3 | – | – | St. Leon-Rot |
| MAUS-Bearbeitungsmaschine (Putzen) | MAUS SAM 1200RP | 2 | – | – | Elsterheide |
| 5-Achs-CNC-Fräsmaschine (HSC) | RS125C | 1 | X 1700/1950 mm, Y 1250 mm, Z 770 mm, C Ø1250 mm, 18000 min-1 | – | Eging a.See (SLR-Tooling) |
| 3-Achs-CNC-Fräsmaschine | C125-4500 | 1 | X 4500 mm, Y 1250 mm, Z 770 mm, 18000 min-1 | – | Eging a.See (SLR-Tooling) |
| 3-Achs-CNC-Fräsmaschine | C80-3200 | 1 | X 3220 mm, Y 800 mm, Z 600 mm, 18000 min-1 | – | Eging a.See (SLR-Tooling) |
| 3-Achs-CNC-Fräsmaschine | LMG2080 | 1 | X 2030 mm, Y 810 mm, Z 810 mm, 6000/40000 min-1 (HSC-Aufsatzspindel) | – | Eging a.See (SLR-Tooling) |
| 3-Achs-CNC-Fräsmaschine | LMG1060 | 1 | X 1020 mm, Y 610 mm, Z 760 mm, 8000/50000 min-1 (HSC-Aufsatzspindel) | – | Eging a.See (SLR-Tooling) |
| 3D-Koordinatenmessmaschine | Stiefelmayer C + Renishaw MIH | 2 | Messarm maximal 2800 x 1800 x 1500 mm | – | Eging a.See (SLR-Tooling) |
| Messarm (3D-Messtechnik) | Faro Platinium 8" | 1 | – | – | Eging a.See (SLR-Tooling) |
| NC- und CNC-Bearbeitungsmaschinen | – | 55+ | – | – | Ungarn (Hungaro-SLR) bzw. zertifizierte Zulieferer |
| Optisches Emissions-Spektrometer | – | – | – | – | Gießereien St. Leon-Rot / Elsterheide |
| Elektroöfen mit Schmelzprozessorsteuerung | – | – | – | – | Gießereien St. Leon-Rot / Elsterheide |
Zusatzleistungen
Qualitätsmanagement

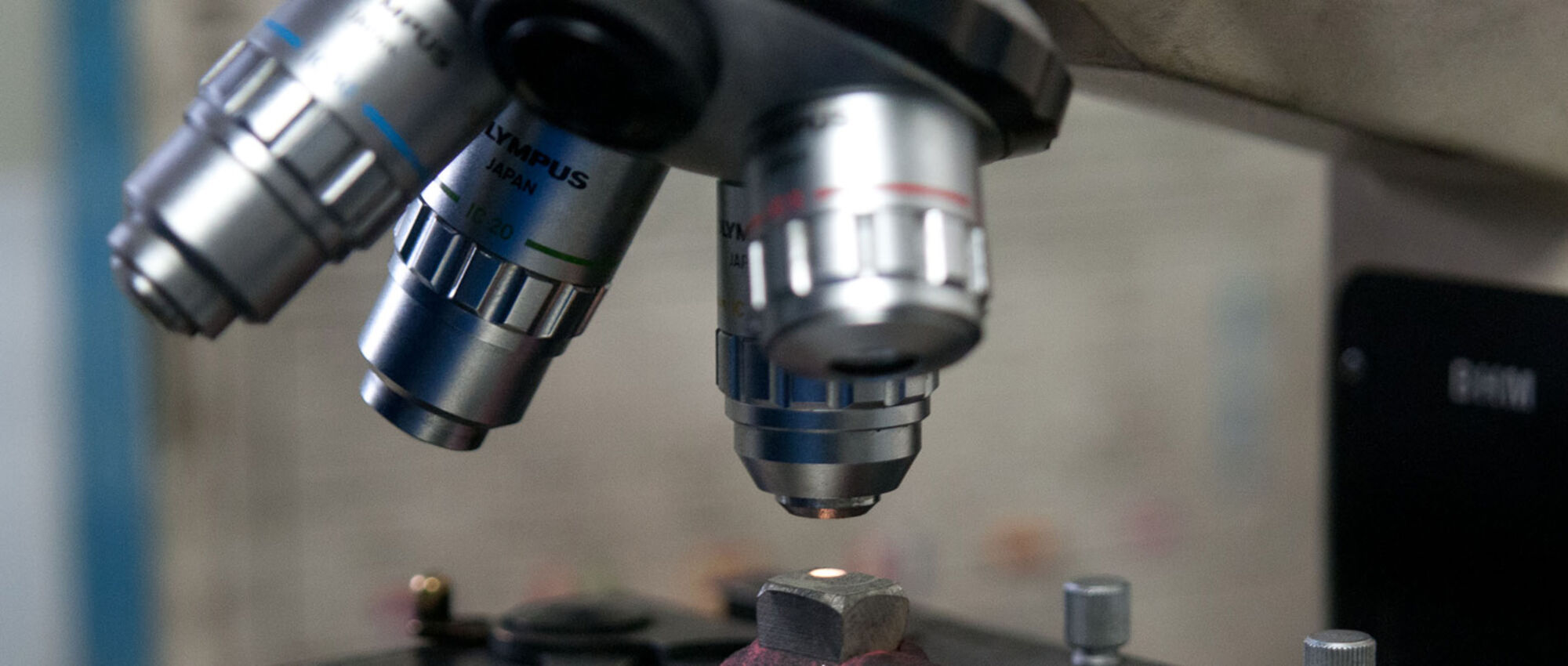

Das Qualitätsmanagement ist nach ISO 9001:2015 zertifiziert; ein Prüflabor arbeitet entsprechend DIN EN ISO/IEC 17025. Jede Gusscharge wird mit einem optischen Emissions-Spektrometer geprüft, die Gussteile werden mit 3D-Koordinatenmesstechnik vermessen.
| Nachweis | St. Leon-Rot | Elsterheide | Eging a. See |
|---|---|---|---|
| ISO 9001 | |||
| Prüflabor DIN EN ISO/IEC 17025 | |||
| 3D-Koordinatenmesstechnik |
Historie
- 1981
Gründung der Giesserei St. Leon-Rot GmbH als Stammwerk und Sitz der SLR-Gruppe
- 2009
Inbetriebnahme des Gießereistandorts Elsterheide
