Entwicklung, Bau und Software für Dornbiegemaschinen und CNC-Plasma-Rohrschneidanlagen.
Sommer Maschinenbau GmbH
Elz (Hessen)Neu auf Amplifa
Über die Sommer Maschinenbau GmbH
Die Sommer Maschinenbau GmbH wurde 2010 in Elz als Nachfolger der Einzelfirma SOMMER Rohrtechnik gegründet. Firmengründer Diplom-Ingenieur Christof Sommer entwickelt seit 1992 Maschinen und Software. Das Unternehmen plant, konstruiert, fertigt und montiert am Standort Elz Dornbiegemaschinen der modularen S-Serie (S42 bis S90), CNC-Plasma-Rohr- und Profilschneideanlagen der Dragon-Serie sowie Handbiegevorrichtungen. Ergänzend entwickelt und vertreibt die Firma die Biegesoftware TBS-3D mit CAD-Import (STEP/IGES), Simulation und Fertigungsprüfung. Zu den Leistungen gehören Beratung, Materialkunde, Maschinenvorführungen im Werk, Fernwartung sowie Zusatzausstattungen und Sonderkonstruktionen. Abnehmer sind Branchen wie Metall- und Stahlbau, Anlagen- und Maschinenbau, Automobil- und Energieindustrie, Chemische Industrie, Schiffsbau, Ladenbau, Luft- und Raumfahrttechnik und Medizintechnik; Kunden und Referenzen bestehen weltweit.
- Standort
- Elz
- Verfahren
- Plasma Rohr- und Profilschneiden von Rund-, Vierkant- und Rechteckrohren (Schneideanlage Dragon 150), Plasma Rohr- und Profilschneiden von Rund-, Vierkant- und Rechteckrohren (Schneideanlage Dragon 220), Plasma Rohr- und Profilschneiden von Rund-, Vierkant- und Rechteckrohren (Schneideanlage Dragon 300), Rohrbiegen / Dornbiegen (Dornbiegemaschinen S45 bis S90, Rohrdurchmesser 8-90 mm, Biegeradius max., Manuelles Rohrbiegen (Handbieger HRB-3D, Einzelteil oder Kleinserie, optionale Dornbiegevorrichtung, Engineering: Planen, Konstruieren und Entwickeln von Plasma Rohrschneidanlagen und Biegemaschinen, Fertigen und Montieren (eigene Fertigung und Montage in Elz), Konstruktion
- Werkstoffe
- Engineering / Konstruktion, Dornbiegen (S-Serie), CNC-Plasma-Rohrschneiden (Dragon), Manuelles Rohrbiegen (HRB-3D), Montage
- Zertifikate
- ISO 9001
- Gegründet
- 2010
- Branchen
- Metall- und Stahlbau, Anlagen- und Maschinenbau, Automobilindustrie, Energieindustrie, Chemische Industrie, Schiffsbau
- 01
Engineering und Konstruktion
- 02

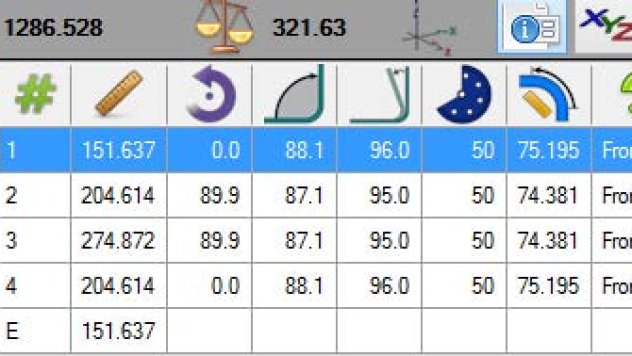

Entwicklung Biegesoftware (TBS-3D)
- 03
Fertigung in Elz
- 04
Montage
- 05
Maschinenvorführung und Materialkunde beim Kunden
- 06
Service und Fernwartung
Verfahren und Maschinentechnik
Engineering / Konstruktion
Planung, Konstruktion und Entwicklung von Biegemaschinen, Schneidanlagen und Biegesoftware inklusive Materialtests.

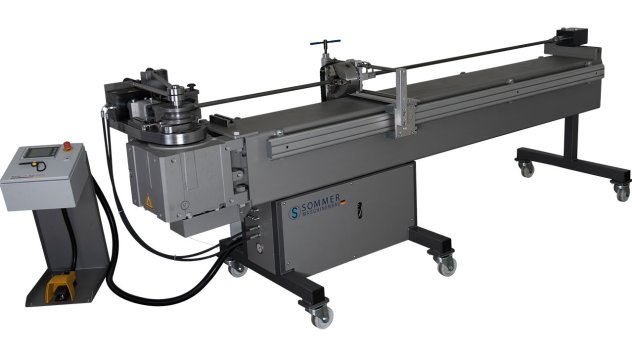

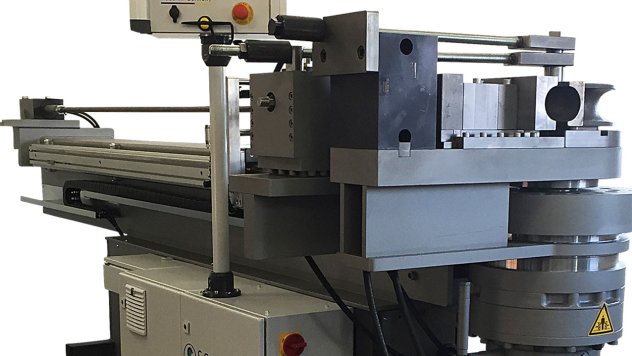

Dornbiegen (S-Serie)
Rohrbiegen von 8 bis 90 mm Rohrdurchmesser mit servoelektrischer Biegeachse, hydraulischer Rohrklemmung und programmierbarem Dornrückzug.

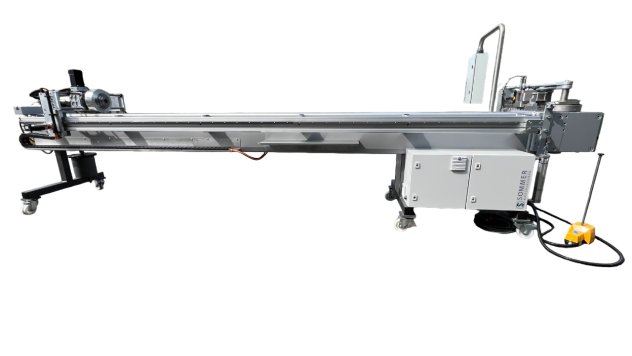

CNC-Plasma-Rohrschneiden (Dragon)
Schneiden von Rund-, Vierkant- und Rechteckrohren bis 300 mm Durchmesser, Rohteillängen bis 12 m und Rohteilgewichten bis 400 kg.
Manuelles Rohrbiegen (HRB-3D)
Flexibles Biegen von Einzelteilen und Kleinserien mit digitalen Anzeigen für Biegewinkel, Länge und Verdrehung.
Montage
Eigene Fertigung und Montage der Maschinen im Werk Elz.
Standort
Elz
DEEntwicklung, Konstruktion, Fertigung, Montage (Werk)
- Stückgewicht / Größe
- Rohteile bis 400 kg (Plasmaschneiden)
- Losgröße
- Einzelteil bis Kleinserie (Handbiegen); Maschinenbau Einzel- und Sonderfertigung
- Werkstoffe
- Stahlprofile (Maschinenkorpus), Rohre und Profile aus Stahl
- Dornbiegemaschinen S42–S90 (Eigenfertigung)
- CNC-Plasmaschneideanlagen Dragon 150/220/300 (Eigenfertigung)
- Handbieger HRB-3D
- 12" B&R Industrie-PC-Steuerungen
- Cyclo-Getriebe
Maschinen und Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Plasma Rohr- und Profilschneiden von Rund-, Vierkant- und Rechteckrohren (Schneideanlage Dragon 150)Zerspanung | – | 9 m | 150 kg | – | – |
| Plasma Rohr- und Profilschneiden von Rund-, Vierkant- und Rechteckrohren (Schneideanlage Dragon 220)Zerspanung | – | 12 m | 250 kg | – | – |
| Plasma Rohr- und Profilschneiden von Rund-, Vierkant- und Rechteckrohren (Schneideanlage Dragon 300)Zerspanung | – | 12 m | 400 kg | – | – |
| Rohrbiegen / Dornbiegen (Dornbiegemaschinen S45 bis S90, Rohrdurchmesser 8-90 mm, Biegeradius max.Umformung | – | 6 m (Rohraufschublänge standard) | – | – | – |
| Manuelles Rohrbiegen (Handbieger HRB-3D, Einzelteil oder Kleinserie, optionale DornbiegevorrichtungUmformung | – | 1.850 mm (Rohraufschublänge standard) | – | Einzelteil – Kleinserie | – |
| Engineering: Planen, Konstruieren und Entwickeln von Plasma Rohrschneidanlagen und BiegemaschinenEngineering | – | – | – | – | – |
| Fertigen und Montieren (eigene Fertigung und Montage in Elz)Montage | – | – | – | – | – |
10 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Plasmaschneideanlage (Rohr- und Profilschneidanlage) | Sommer Maschinenbau Dragon 150 | – | Rundrohr bis 150 mm, Vierkantrohr bis 100 mm, Rohteillänge bis 3/6/9 m, max. Gewicht Rohteil 150 | – | Eigene Fertigung Elz / im Kundeneinsatz |
| CNC-Plasmaschneideanlage (Rohr- und Profilschneidanlage) | Sommer Maschinenbau Dragon 220 | – | Rundrohr bis 220 mm, Vierkantrohr bis 150 mm, Rohteillänge bis 3/6/9/12 m, max. Gewicht Rohteil 250 | – | Eigene Fertigung Elz / im Kundeneinsatz |
| CNC-Plasmaschneideanlage (Rohr- und Profilschneidanlage) | Sommer Maschinenbau Dragon 300 | – | Rundrohr bis 300 mm, Vierkantrohr bis 200 mm, Rohteillänge bis 6/9/12 m, max. Gewicht Rohteil 400 | – | Eigene Fertigung Elz / im Kundeneinsatz |
| Dornbiegemaschine (Rohrbiegemaschine, Halbautomat) | Sommer Maschinenbau S45 | – | Rohrdurchmesser 8-45 mm, Biegeradius max. 120 mm, Spannfutter 200 mm, Rohraufschublänge standard 3 | – | Eigene Fertigung Elz / im Kundeneinsatz |
| Dornbiegemaschine (Rohrbiegemaschine, Halbautomat) | Sommer Maschinenbau S55 | – | Rohrdurchmesser 10-55 mm, Biegeradius max. 150 mm, Spannfutter 200 mm, Rohraufschublänge standard 3 | – | Eigene Fertigung Elz / im Kundeneinsatz |
| Dornbiegemaschine (Rohrbiegemaschine, Halbautomat) | Sommer Maschinenbau S65 | – | Rohrdurchmesser 15-65 mm, Biegeradius max. 150 mm, Spannfutter 200 mm, Rohraufschublänge standard 3 | – | Eigene Fertigung Elz / im Kundeneinsatz |
| Dornbiegemaschine (Rohrbiegemaschine, Halbautomat) | Sommer Maschinenbau S80 | – | Rohrdurchmesser 20-80 mm, Biegeradius max. 200 mm, Spannfutter 200 mm, Rohraufschublänge standard 3 | – | Eigene Fertigung Elz / im Kundeneinsatz |
| Dornbiegemaschine (Rohrbiegemaschine, Halbautomat) | Sommer Maschinenbau S90 | – | Rohrdurchmesser 20-90 mm, Biegeradius max. 250 mm, Spannfutter 200 mm, Rohraufschublänge standard 3 | – | Eigene Fertigung Elz / im Kundeneinsatz |
| Handbiegevorrichtung (manueller Rohrbieger) | Sommer Maschinenbau HRB-3D | – | Rohraufschublängen standard 850 mm und 1.850 mm, digitale Anzeigen für Biegewinkel, Länge und | – | Eigene Fertigung Elz / im Kundeneinsatz |
| Dornbiegemaschine (Basismodell, modular aufgebaute S-Serie) | Sommer Maschinenbau S42 | – | – | – | Eigene Fertigung Elz / im Kundeneinsatz |
Zusatzleistungen
Referenzkunden
Qualität
Die Maschinen werden in Elz entwickelt, gefertigt und montiert; Materialtests und Maschinenvorführungen vor Abnahme gehören zum Leistungsangebot. Stabile Antriebstechnik mit Cyclo-Getrieben und Positionsüberwachungen unterstützen die Maßhaltigkeit.
| Nachweis | Elz |
|---|---|
| ISO 9001 |
Historie
- 1992
Firmengründer Christof Sommer beginnt mit der Entwicklung von Maschinen und Software.
- 2010
Gründung der Sommer Maschinenbau GmbH als Nachfolger der Einzelfirma SOMMER Rohrtechnik.
