Ist das Ihr Unternehmen? Profil übernehmen
Entwicklung und Bau von Dornbiegemaschinen, CNC-Plasma-Rohrschneideanlagen und Biegesoftware in Elz.
Sommer Maschinenbau GmbH
Elz (Hessen)Neu auf Amplifa
Über die Sommer Maschinenbau GmbH
Die Sommer Maschinenbau GmbH wurde 2010 in Elz (Hessen) als Nachfolger der Einzelfirma SOMMER Rohrtechnik gegründet. Das Unternehmen entwickelt, konstruiert, fertigt und montiert Biegemaschinen sowie CNC-Plasma-Rohr- und Profilschneideanlagen für Rohre und Profile. Zu den Produkten gehören die modularen Dornbiegemaschinen der S-Serie (S42 bis S90, Rohrdurchmesser 8–90 mm), die Plasma-Schneideanlagen Dragon 150/220/300 für Rund-, Vierkant- und Rechteckrohre, der Handbieger HRB-3D sowie die Biegesoftware TBS-3D mit CAD-Import (STEP/IGES), Simulation und CNC-Codegenerierung. Firmengründer Dipl.-Ing. Christof Sommer entwickelt seit 1992 Maschinen und Software. Die Maschinen werden durch Zusatzausstattungen und Sonderkonstruktionen an Kundenanforderungen angepasst; im Werk in Elz werden Maschinenvorführungen und Materialtests angeboten. Das Unternehmen beliefertBranchen wie Metall- und Stahlbau, Anlagen- und Maschinenbau, Automobil- und Energieindustrie, Chemie, Schiffbau, Ladenbau, Luft- und Raumfahrt sowie Medizintechnik und stellt nach Unternehmensangaben weltweit aus.
- Standort
- Elz
- Verfahren
- Plasma Rohrschneiden (Rohr- und Profilschneiden von Rund-, Vierkant- und Rechteckrohren mit, Rohrbiegen / Dornbiegen (Dornbiegemaschinen S45 bis S90, servoelektrische Biegeachse, hydraulische, Handbiegen (Handbieger HRB-3D, Biegen von Einzelteilen und Kleinserien, optional mit, Biegesoftware (TBS-3D: Konvertierung XYZ/LRA/YBC, CAD-Import STEP/IGES, Simulation,, Entwickeln, Konstruieren, Fertigen und Montieren von individuellen Plasma Rohrschneidanlagen und, Maschinenbau: Entwicklung und Bau von Dornbiegemaschinen (S45–S90), CNC-Plasma Rohr- und Profilschneideanlagen (Dragon 150/220/300), Biegesoftware-Entwicklung und Vertrieb
- Werkstoffe
- Stahl (Stahlprofil für Maschinenkorpus der Biegemaschinen), Stahl
- Gegründet
- 2010
- Branchen
- Metall- und Stahlbau, Anlagen- und Maschinenbau, Automobilindustrie, Energieindustrie, Chemische Industrie, Schiffsbau
- 01
Entwicklung und Konstruktion
- 02
Biegesoftware-Entwicklung (TBS-3D)
- 03
Fertigung des Maschinenkorpus aus Stahlprofil
- 04
Montage der Maschinen
- 05
Materialtests und Maschinenvorführung im Werk
- 06
Service und Fernwartung
Materialien und Verfahren
Stahl
Kraftschlüssiger, nicht geteilter Maschinenkorpus der Biegemaschinen aus Stahlprofil; auf zug- und druckempfindlichen Teilen wie Dornträger und Getriebegehäuse wird kein Aluminium eingesetzt.
Standorte
Elz
DEEntwicklung, Konstruktion, Fertigung, Montage, Vorführung
- Werkstoffe
- Stahl
- Dornbiegemaschinen S42–S90 (Produkte)
- CNC-Plasma-Schneideanlagen Dragon 150/220/300 (Produkte)
- Handbieger HRB-3D (Produkt)
Produkte und Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Plasma Rohrschneiden (Rohr- und Profilschneiden von Rund-, Vierkant- und Rechteckrohren mit | – | 12 m (Rohteillänge Dragon 300) × 300 mm (Rundrohr) / 200 mm | 400 kg (maximales Gewicht Rohteil) | – | – |
| Rohrbiegen / Dornbiegen (Dornbiegemaschinen S45 bis S90, servoelektrische Biegeachse, hydraulischeUmformung | – | 6 m (Rohraufschublänge standard: 3 m, × 90 mm (Rohrdurchmesser max.) | – | – | – |
| Handbiegen (Handbieger HRB-3D, Biegen von Einzelteilen und Kleinserien, optional mitUmformung | – | 1.850 mm (Rohraufschublänge standard) | – | Kleinserie | – |
| Biegesoftware (TBS-3D: Konvertierung XYZ/LRA/YBC, CAD-Import STEP/IGES, Simulation,Engineering | – | – | – | – | – |
| Entwickeln, Konstruieren, Fertigen und Montieren von individuellen Plasma Rohrschneidanlagen undEngineering | – | – | – | – | – |
10 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

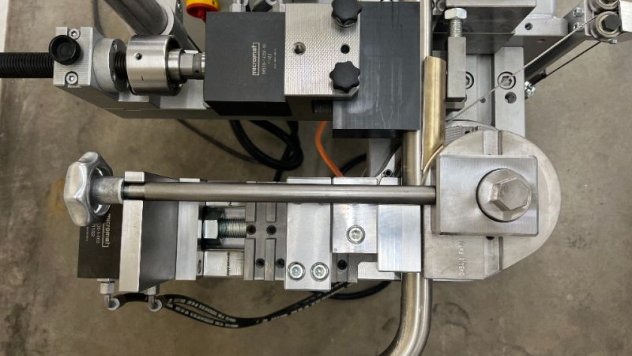

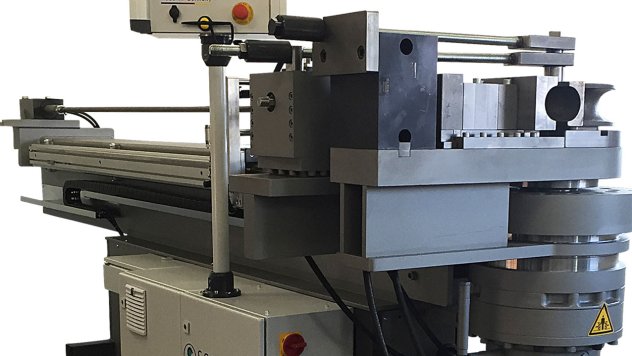

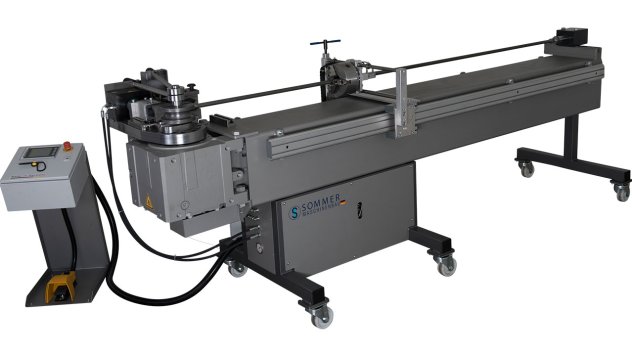

| Dornbiegemaschine | Sommer Maschinenbau GmbH S45 | – | Rohrdurchmesser 8 - 45 mm, Biegeradius max. 120 mm, Spannfutter 200 mm, Rohraufschublänge standard | – | Eigenfertigung/Vertrieb, Sommer Maschinenbau GmbH, Elz |
| Dornbiegemaschine | Sommer Maschinenbau GmbH S55 | – | Rohrdurchmesser 10 - 55 mm, Biegeradius max. 150 mm, Spannfutter 200 mm, Rohraufschublänge standard | – | Eigenfertigung/Vertrieb, Sommer Maschinenbau GmbH, Elz |
| Dornbiegemaschine | Sommer Maschinenbau GmbH S65 | – | Rohrdurchmesser 15 - 65 mm, Biegeradius max. 150 mm, Spannfutter 200 mm, Rohraufschublänge standard | – | Eigenfertigung/Vertrieb, Sommer Maschinenbau GmbH, Elz |
| Dornbiegemaschine | Sommer Maschinenbau GmbH S80 | – | Rohrdurchmesser 20 - 80 mm, Biegeradius max. 200 mm, Spannfutter 200 mm, Rohraufschublänge standard | – | Eigenfertigung/Vertrieb, Sommer Maschinenbau GmbH, Elz |
| Dornbiegemaschine | Sommer Maschinenbau GmbH S90 | – | Rohrdurchmesser 20 - 90 mm, Biegeradius max. 250 mm, Spannfutter 200 mm, Rohraufschublänge standard | – | Eigenfertigung/Vertrieb, Sommer Maschinenbau GmbH, Elz |
| Dornbiegemaschine (Basismodell) | Sommer Maschinenbau GmbH S42 | – | – | – | Eigenfertigung/Vertrieb, Sommer Maschinenbau GmbH, Elz |

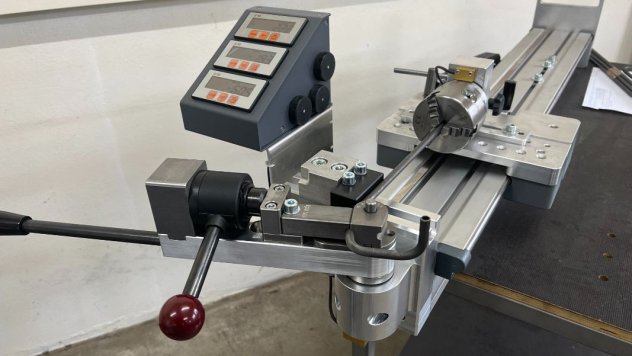

| Handbieger / Handbiegevorrichtung | Sommer Maschinenbau GmbH HRB-3D | – | Rohraufschublängen 850 mm und 1.850 mm, digitale Anzeigen für Biegewinkel, Position in Länge und | – | Eigenfertigung/Vertrieb, Sommer Maschinenbau GmbH, Elz |
| CNC-Plasma Rohr- und Profilschneideanlage | Sommer Maschinenbau GmbH (Plasmasystem von Kjellberg oder Hypertherm) Dragon 150 | – | Rundrohr 150 mm, Vierkantrohr 100 mm, Rohteillänge bis 3, 6 oder 9 m, maximales Gewicht Rohteil 150 | – | Eigenfertigung/Vertrieb, Sommer Maschinenbau GmbH, Elz |
| CNC-Plasma Rohr- und Profilschneideanlage | Sommer Maschinenbau GmbH (Plasmasystem von Kjellberg oder Hypertherm) Dragon 220 | – | Rundrohr 220 mm, Vierkantrohr 150 mm, Rohteillänge bis 3, 6, 9, 12 m, maximales Gewicht Rohteil 250 | – | Eigenfertigung/Vertrieb, Sommer Maschinenbau GmbH, Elz |
| CNC-Plasma Rohr- und Profilschneideanlage | Sommer Maschinenbau GmbH (Plasmasystem von Kjellberg oder Hypertherm) Dragon 300 | – | Rundrohr 300 mm, Vierkantrohr 200 mm, Rohteillänge bis 6, 9 oder 12 m, maximales Gewicht Rohteil | – | Eigenfertigung/Vertrieb, Sommer Maschinenbau GmbH, Elz |
Zusatzleistungen
Referenzkunden
Historie
- 1992
Firmengründer Christof Sommer beginnt mit der Entwicklung von Maschinen und Software.
- 2010
Gründung der Sommer Maschinenbau GmbH als Nachfolger der Einzelfirma SOMMER Rohrtechnik.
