SPS – Fertigung

Ausrüstung und Verbrauchsmaterial für Halbleiterprozesse: Wafer-Handling, Photolithografie, Wet Process, CMP und Ersatzteile.

SPS Logo

SPS International (SPS Europe B.V.)

Putten (NL) · Ingolstadt · Hamburg · Dresden · Vaulx-Milieu (FR) · Milano · Catania (IT) · Liverpool (UK) · Helsinki (FI) · Colorado Springs, CO (US) · Damascus, OR (US) · Singapur · Sungai PetaniNeu auf Amplifa

Über 35 Jahre Erfahrung in derMarktpräsenz
> 9.000Ersatzteile am Lager
15Standorte weltweit
ISO 9001:2015 & ISO 14001:2015Zertifizierungen (SPS Group B.V.)

Über SPS

SPS International ist ein international tätiger Anbieter von Produkten und Services für die Halbleiter- und Life-Science-Industrie mit Hauptsitz in Putten, Niederlande. Das Portfolio umfasst Wafer-Handling-Systeme (WHS), Photolithografie- und Beschichtungsausrüstung (POLOS), Fluid-Handling-Komponenten (esPRO) sowie Prozesscassetten, Wafer-Shipping-Verpackungen, CMP-Verbrauchsmaterial und Ersatzteile. Eigene Produktentwicklungen sind unter anderem Spin Coater bis 450 mm Substratgröße, masklose Lithografiesysteme, Mask Aligner, ALD-Systeme, Megasonic-Reinigungstanks sowie automatische Wafer-Transfers. Daneben bietet SPS Tool-Refurbishment, Roboter-Refurbishment, Semitool-Upgrades, Polierservices und CMP-Prozesstraining an; über 9.000 Teile sind ab Lager verfügbar. Verwendete Werkstoffe sind neben Edelstahl und Aluminium vor allem chemisch resistente Kunststoffe wie PTFE, PFA, PEEK, PVDF und PP sowie Quarz. Mit über 35 Jahren Erfahrung in der Halbleiterindustrie beliefert das Unternehmen mit Büros in Europa, den USA und Asien Kunden weltweit.

Standort
TS Putten, Niederlande
Verfahren
Spin Coating (Spin Coater POLOS SPINx-Serie, 150/200/300/450 mm, bis 12.000 RPM), Maskless Lithographie (POLOS Print UV Standard, Beam, Beam XL, NanoWriter), Mask Aligner (MDA-400LJ, MDA-400M, MDA-400M-6, MDA-600S, MA-400X, MDA-80MS, MDA-12FA), Spray Coating (POLOS UC330, UC320, UC360c), Atomic Layer Deposition (ALD: AT200, AT410, AT650T thermisch; AT650P Plasma), Wafer Handling (Wafer Transfers, Sorter, Aligner, Vacuum Wands, Wafer Picks, Presenter), Wafer Shipping (Moisture Barrier Bags ab 25 bis 300 mm, Wafer Shippers, Vacuum Sealer bis 1000 mm), Process Cassettes & Boxes (PP, PTFE, PFA, PEEK; Metall-Cassetten aus Aluminium/Edelstahl)
Werkstoffe
Polypropylen (PP, NPP), PTFE, PFA, PEEK, PVDF, Quarz, Aluminium, Edelstahl (SST)
Zertifikate
ISO 9001:2015, ISO 14001:2015
Branchen
Halbleiterindustrie, Life Science, Labor/Pharma
  1. 01

    Engineering & Produktentwicklung (POLOS, WHS, esPRO)

  2. 02

    Fertigung/Beschaffung von Komponenten und Verbrauchsmaterial

  3. 03

    Lager & Ersatzteilversorgung (>9.000 Teile)

  4. 04

    Vertrieb über eigene Büros weltweit

  5. 05

    Service: Refurbishment, Wartung, Training

Werkstoffe & Verfahren

PTFE

PTFE

Chemisch resistent,用于 Prozesskammern, Cassetten, Bädern und PTFE-Teilen im Wet Process.

PFA

PFA

Für Rohrleitungen, Fittings, Druckbehälter und Prozesscassetten in chemischen Anwendungen.

PEEK

PEEK

Hochtemperaturstabiler Kunststoff für Prozesscassetten und Boxen.

PVDF

PVDF

Für Prozessbäder und Komponenten in der Nasschemie.

PP

Polypropylen (PP/NPP)

Gehäuse- und Prozesskammermaterial der Spin Coater sowie Prozesscassetten.

SST

Edelstahl

Für Metall-Cassetten, Gasfilter und Komponenten im Wafer-Handling.

Al

Aluminium

Metall-Cassetten (WHS-M1) und Aluminium-Testwafer.

Si

Silizium

Substratmaterial für Wafer-Anwendungen in Lithografie, Coating und Cleaning.

Quarz

Quarz

Material für Prozessbäder und Quartz Boats im Wet Process.

Glas

Glas

Substratmaterial für Lithografie- und Coating-Prozesse.

Produkte & Bauteile

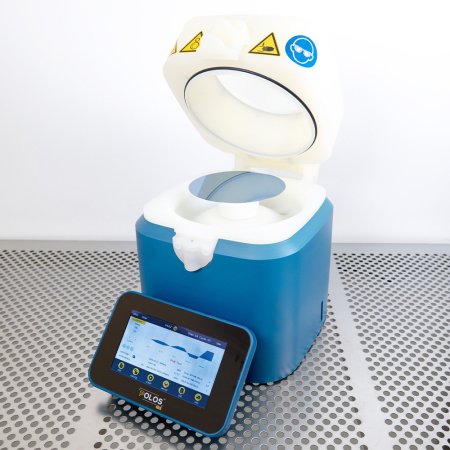

POLOS SPIN150x Spin Coater
POLOS SPIN150x Spin CoaterSpin Coating · Halbleiter/Labor

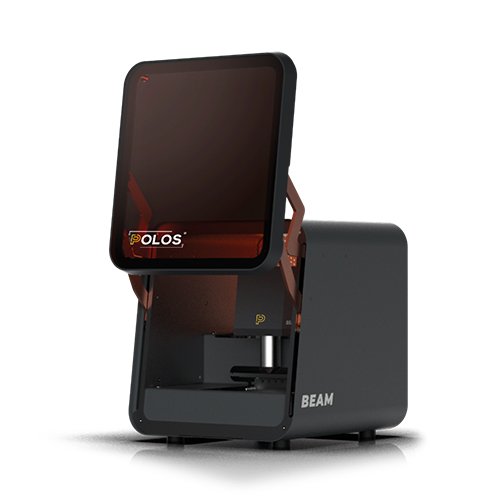

POLOS Beam XL Maskless-Lithografiesystem
POLOS Beam XL Maskless-LithografiesystemMaskless Lithografie · Mikroelektronik

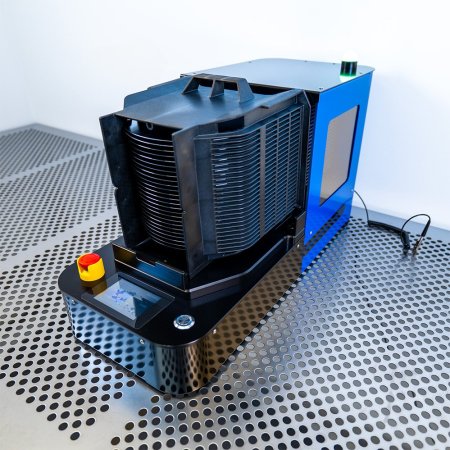

SafeGuard Wafer Transfer (WHS-T1)
SafeGuard Wafer Transfer (WHS-T1)Wafer Handling · Halbleiterfabrik

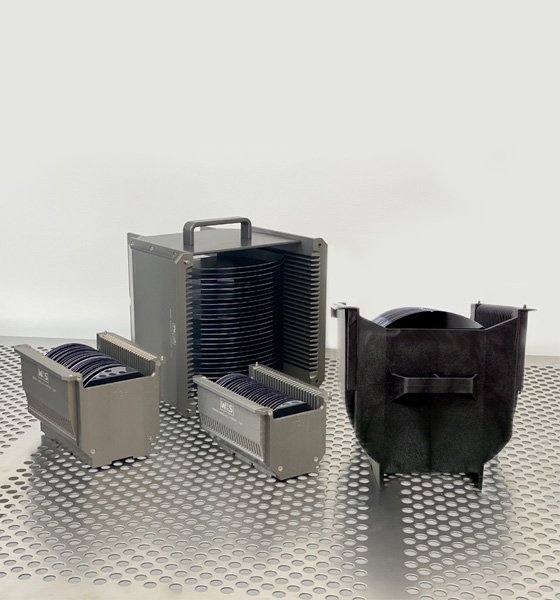

Prozesscassetten & Boxen
Prozesscassetten & BoxenKunststoff-/Metallverarbeitung · Halbleiter

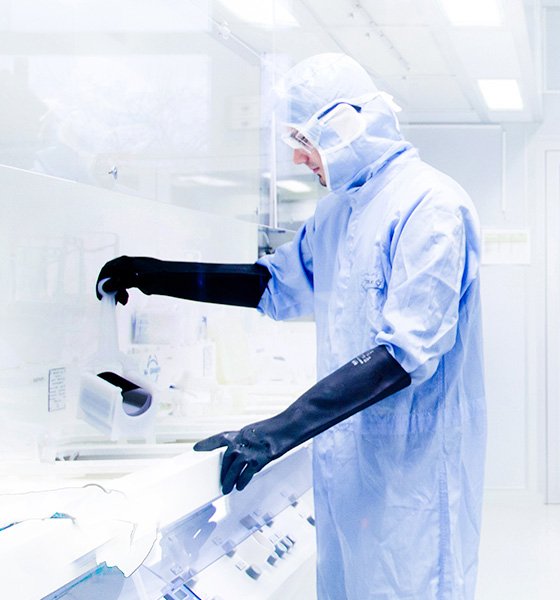

esPRO Wet Process Komponenten
esPRO Wet Process KomponentenNasschemie · Halbleiter
Moisture Barrier Bags
Moisture Barrier BagsWafer Shipping · Halbleiter

Einblicke in die Fertigung

Spin Coater für Wafer-Beschichtung
Spin Coater für Wafer-Beschichtung
esPRO Inline Heater
esPRO Inline Heater

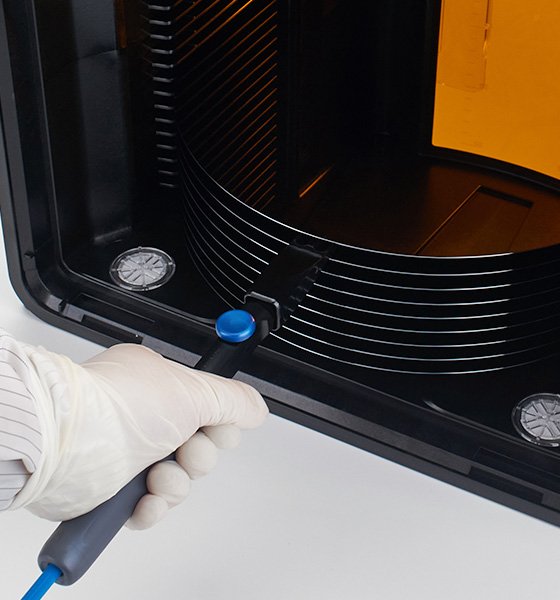

Wafer Handling Lösungen
Wafer Handling Lösungen

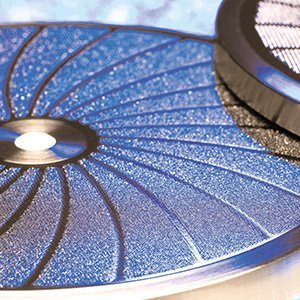

CMP Verbrauchsmaterial & Systeme
CMP Verbrauchsmaterial & Systeme

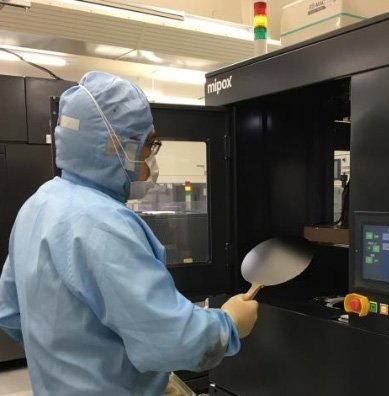

Wafer Polishing Service
Wafer Polishing Service

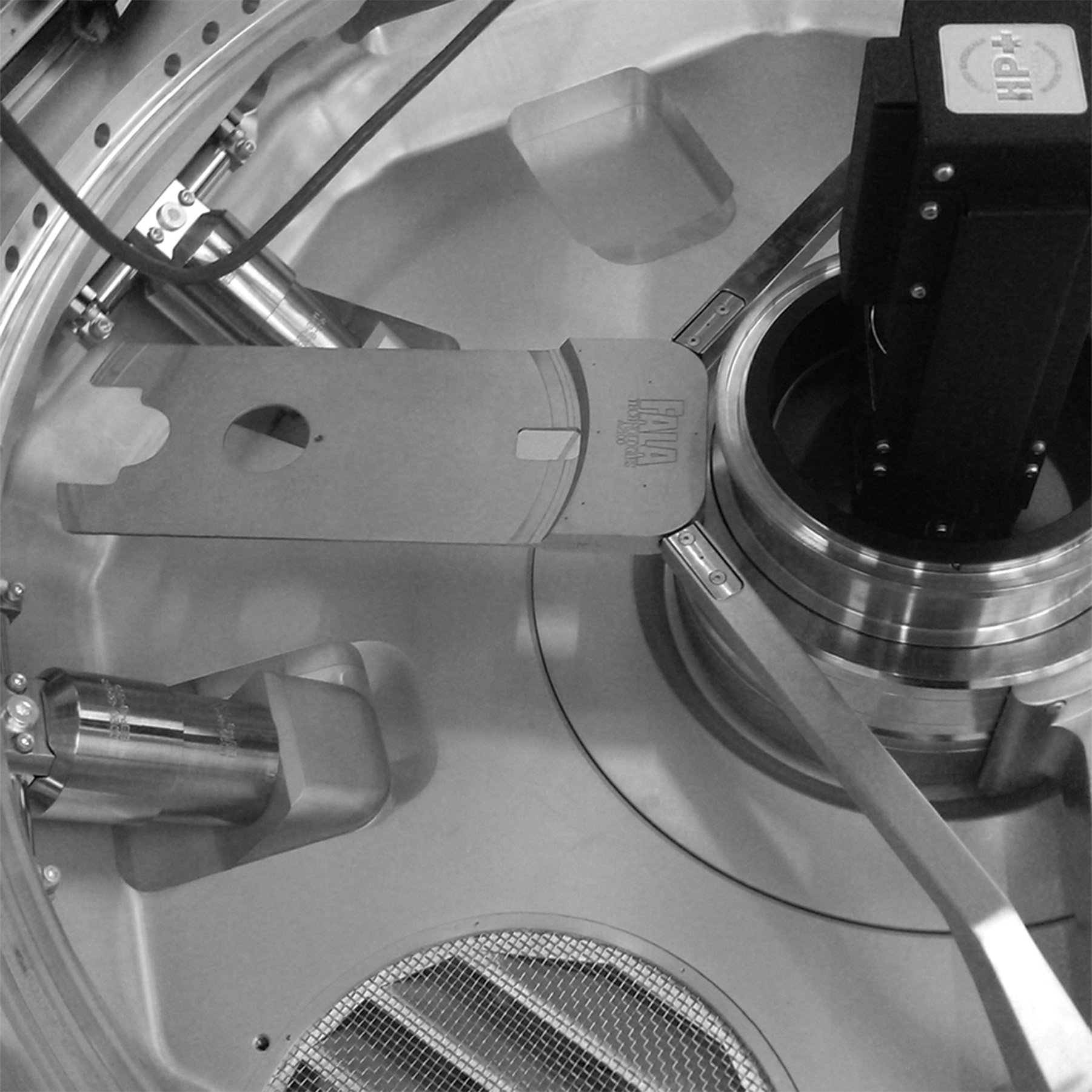

Ersatzteile für Halbleiteranlagen
Ersatzteile für Halbleiteranlagen

Branchen

HalbleiterindustrieLife ScienceLabor/Pharma

Verfahren & technische Grenzen

VerfahrenToleranzMax. BauteilGewichtLosgrößeWerkstoffe
Spin Coating (Spin Coater POLOS SPINx-Serie, 150/200/300/450 mm, bis 12.000 RPM)Kunststoff–450 mm Substratdurchmesser––Silizium-Wafer, Glas, Metall, Kunststoff-Substrate
Maskless Lithographie (POLOS Print UV Standard, Beam, Beam XL, NanoWriter)EngineeringAuflösung 0,3-1,5 µm150 x 150 mm Substrat––Silizium, Glas, Metall, Kunststoff
Mask Aligner (MDA-400LJ, MDA-400M, MDA-400M-6, MDA-600S, MA-400X, MDA-80MS, MDA-12FA)Engineering––––Silizium-Wafer, Glas
Spray Coating (POLOS UC330, UC320, UC360c)Kunststoff––––Photoresist auf Wafer-Substraten
Atomic Layer Deposition (ALD: AT200, AT410, AT650T thermisch; AT650P Plasma)Oberfläche–––––
Wafer Handling (Wafer Transfers, Sorter, Aligner, Vacuum Wands, Wafer Picks, Presenter)Montage–76 mm bis 200 mm (SafeGuard WHS-T1)––Silizium-Wafer, Compound-Wafer, Thin Wafer
Wafer Shipping (Moisture Barrier Bags ab 25 bis 300 mm, Wafer Shippers, Vacuum Sealer bis 1000 mm)Montage–1000 mm (Vacuum Sealer)––Silizium-Wafer
Process Cassettes & Boxes (PP, PTFE, PFA, PEEK; Metall-Cassetten aus Aluminium/Edelstahl)Montage–300 mm––PP, PTFE, PFA, PEEK, Aluminium, Edelstahl
Wet Process (Reinigung & Ätzen: Spin Process Stations, Megasonic Cleaning, Process Baths)Oberfläche––––Silizium-Wafer
CMP (Pad Conditioner, Polishing Pads, Slurry Filter/Pumpen, Retaining Rings, Slurry Monitoring)Oberfläche–bis 450 mm (Polishing)––Silizium-Wafer, SiC
Polishing Service (Edge Polishing, Cleaning, Permanent Bonding, Surface Polishing, Wafer Re-Sizing)Oberfläche–bis 450 mm––Silizium-Wafer
Grinding & Dicing (Film Applicator/Remover, Film Frame Mounter, Die Matrix Expander, UV Curing)Zerspanung–bis 300 mm––Silizium-Wafer
Tool Refurbishment & Maintenance (Robot Refurbishment, Semitool Upgrades, Spray Acid/Solvent Tool)Engineering–––––
Filtration (Capsule, Chemical, DI-Water, CMP Slurry, Photoresist, Electroplate Liquid)Oberfläche–––––
Heiztechnik (Inline Heater, Immersion Heater, Tank Heater, DI-Water Heater, Heat Exchanger, Grid)Oberfläche–––––
Flow & Pressure Control (Flowmeter, Sensoren, Ventile, PFA Tubing & Fittings)Engineering––––PFA, PTFE, Edelstahl
Pumpen (Membran-, Bellows-, Metering-, Dispense-, Double Diaphragm Pumps, Slurry Pumps)Engineering–––––
Prozess-Monitoring (KxS Wet Chemical Concentration Monitor, Drain Flow, Motor & Bearing Monitoring)Prüfung–––––
Film Characterization (Fr-Scanner, Fr-ES, Fr-Pro, Fr-Mic Schichtdickenmessung)Prüfung–––––
CMP Prozess Training (10-Modul-Kurs)Engineering–––––
Ozone Generation (AT-Ozone Generator)Oberfläche–––––
Photoresist (HARE-SQ Negativ-Tone Photoresist)Kunststoff––––Photoresist

21 Anlagen & Maschinen

MaschineHersteller / ModellAnzahlArbeitsraumBaujahrStandort
Spin Coater (Tabletop)POLOS (SPS) SPIN150x–150 mm Round oder 4"x4" Square, bis 12.000 RPM––
Spin CoaterPOLOS (SPS) SPIN200x–200 mm Round oder 6"x6" Square––
Spin CoaterPOLOS (SPS) SPIN300x–300 mm Round oder 8"x8" Square––
Spin Coater (Advanced)POLOS (SPS) SPIN450x / 450 Advanced–450 mm Round oder 10"x10" Square, Prozesskammer 502 mm––
Automated Spin ProcessorPOLOS (SPS) SPIN4000A / SPIN5000A––––
Maskless Lithography System (Direct Laser Writer)POLOS (SPS) NanoWriter / NanoWriter Advanced–100x100 mm Substrat, 0,3-0,9 µm Auflösung––
Maskless Lithography SystemPOLOS (SPS) Beam XL Mk2–150x150 mm, 0,8 µm Auflösung––
Maskless Exposure System (DMD)POLOS (SPS) Print UV Standard–70x70 mm Exposition, 1,5 µm Auflösung––
Mask Aligner (Manuell)POLOS (SPS) MDA-400LJ / MA-400X––––
Mask Aligner (Semi-Automatisch)POLOS (SPS) MDA-80MS––––
Mask Aligner (Automatisch)POLOS (SPS) MDA-12FA / MDA-400M / MDA-600S––––
Spray CoaterPOLOS (SPS) UC330 / UC320 / UC360c––––
HotplatePOLOS (SPS) Hotplate 200 / Hotplate 350–200 mm / 350 mm––
Atomic Layer Deposition System (Thermal)POLOS (SPS) AT200 / AT410 / AT650T––––
Atomic Layer Deposition System (Plasma)POLOS (SPS) AT650P––––
Automatischer Wafer Transfer (SafeGuard)WHS (SPS) WHS-T1 (T1 Series LCT2)–76 mm bis 200 mm Wafer––
Wafer Transfer / Sorter / Aligner / PresenterWHS (SPS) WHS-T2/T3/T4, Sorter, WHS-A1-A6, WHS-P1-P4––––
Spin Coater (Indeck/Tabletop)Indeck/Semitool-basiert (SPS) Semitool Spincoater / SAT / SRD / SST––––
Megasonic Cleaning TankesPRO (SPS)–Batch/Shower/Cover Type––
POLOS SPIN Wet StationPOLOS (SPS)––––
Ozone GeneratorPOLOS (SPS) AT-Ozone––––
