Hersteller von CNC-Bettfräsmaschinen, Fahrständermaschinen, Sondermaschinen sowie Werkzeugmagazinen und Spannvorrichtungen
Stadler Keppler Maschinenbau GmbH
Pfullingen (Hauptsitz: Fertigung, Konstruktion, Montage) · Chemnitz (Niederlassung)Neu auf Amplifa
Über Stadler Keppler Maschinenbau
Die Stadler Keppler Maschinenbau GmbH mit Sitz in Pfullingen bei Reutlingen entwickelt, konstruiert und fertigt seit 1965 Werkzeugmaschinen und Sondermaschinen für die industrielle Zerspanung. Zum Produktportfolio zählen die 6-Achs-Bettfräsmaschinen der Baureihe HDC, Vertikal-Bearbeitungszentren der Baureihe VDC, 6-Achs-Fahrständermaschinen (FS/FSH) mit Tischbelastung bis 40 Tonnen sowie aufgabenspezifische Sondermaschinen wie Rollier-, Linebore-, Sonderdreh-, Sonderbohr- und Sonderfräsmaschinen. Ergänzend bietet das Unternehmen eigene Werkzeugketten- und Regalmagazine, kundenspezifische Spannvorrichtungen, Umbauten und Retrofitting sowie Konstruktion, Softwareentwicklung, Fertigung und Montage aus einer Hand. Kunden stammen aus der Automobilindustrie, dem allgemeinen Maschinenbau, der Luft- und Raumfahrt, den Erneuerbaren Energien, dem Werkzeug- und Formenbau sowie der Papier- und Druckindustrie. Die Fertigung umfasst CNC-Fräsen, Drehen und Bohren an Werkstoffen wie Vergütungsstahl 40CrMnMo7, Aluminium (AlMg4,5Mn0,7) und Baustahl St37 mit Oberflächengüten bis Ra 1,6. 2018 wurde das Unternehmen von der Stadler Formenbau GmbH übernommen und firmiert seitdem als Stadler Keppler Maschinenbau GmbH.
- Standort
- Pfullingen
- Verfahren
- CNC-Fräsen (Bettfräsmaschinen Universal-Bearbeitungs-Center HDC, 6-Achs), CNC-Fräsen Vertikal-BAZ (VDC 850 / VDC 1060 / VDC 1370), CNC-Fräsen Fahrständermaschinen (Modell FS, Tischbelastung bis 40 t; FSH bis 4 t), Rollieren (spanlose Feinbearbeitung Pleuelauge, kugelbestückte Rollierwerkzeuge), Drehbearbeitung Kompressionsdichtfläche Zylinderköpfen (Sonderdrehmaschine), Lineboren / Feinbearbeitung Funktionsbohrungen (Kurbelwellen-, Nockenwellenbohrung, Passlager, Bohren (Sonderbohrmaschine, Düsenbohrungen, Entgraten Innengrat, Taktzeit 3,0 s), Zirkularfräsen Schraubenbohrungen Radscheiben (5-Loch bis 12-Loch, Taktzeit 12-18 s)
- Werkstoffe
- 40CrMnMo7, ALMg4,5Mn0,7, St37, 40CrMnMo7 (Vergütungsstahl), Aluminium AlMg4,5Mn0,7, St37 (Baustahl)
- Zertifikate
- ISO 9001:2015, ISO 9001
- Gegründet
- 1965
- Mitarbeiter
- über 30 (Stadler
- Branchen
- Automotive, Maschinenbau, Erneuerbare Energien, Luft- und Raumfahrt, Werkzeug- und Formenbau, Papiermaschinen / Druckindustrie
- 01
Konstruktion
- 02
Softwareentwicklung
- 03
CNC-Fertigung
- 04

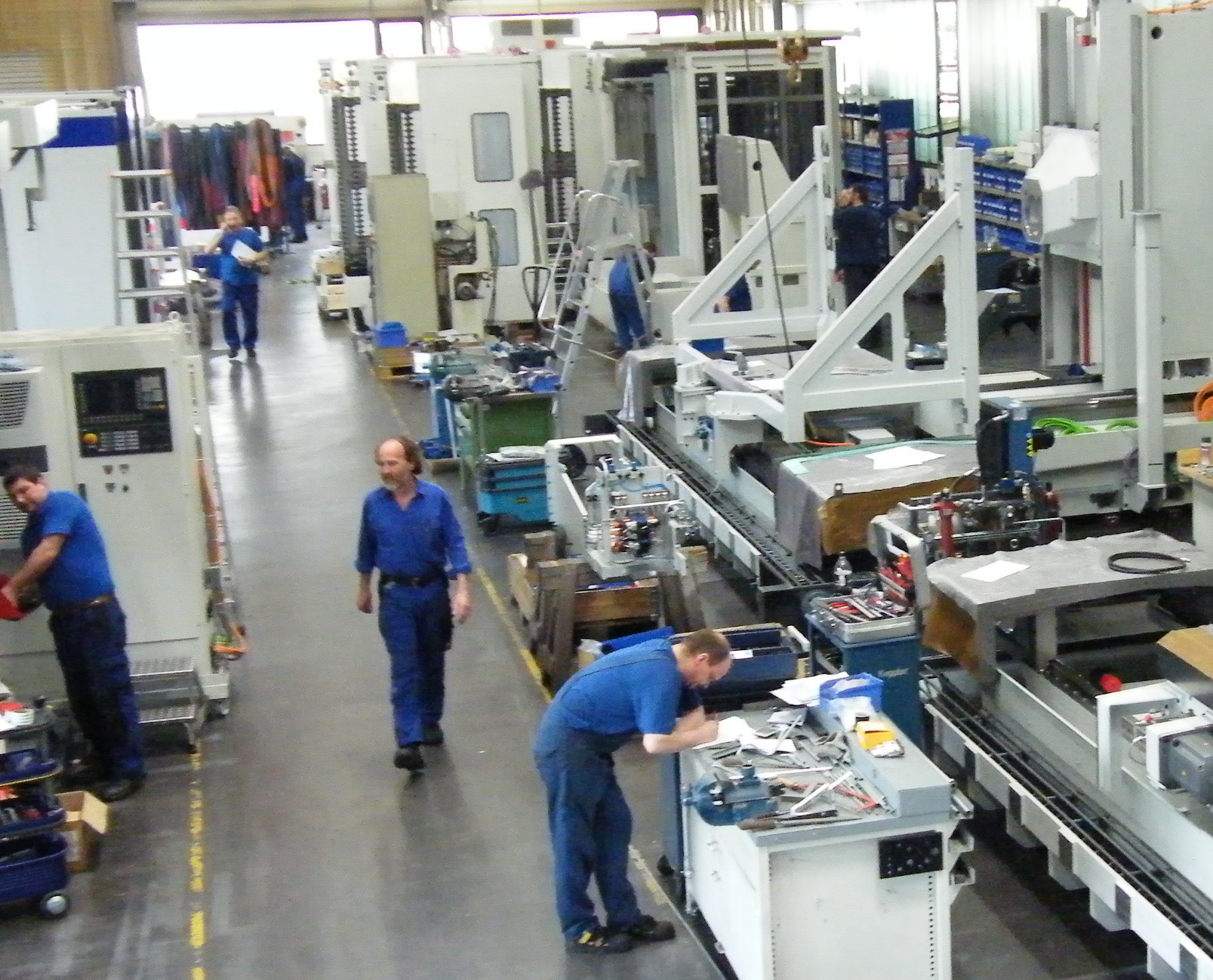

Montage
- 05
Qualitätssicherung
- 06
Service & Retrofitting
Werkstoffe & Verfahren
40CrMnMo7 (Vergütungsstahl)
Werkzeugstahl für anspruchsvolle Fräsbauteile mit Oberflächengüten von Rz 100 bis Ra 1,6 auf HDC-Bettfräsmaschinen.
Aluminium AlMg4,5Mn0,7
Aluminiumlegierung für hochdynamische Fräsarbeiten mit Schnittgeschwindigkeiten bis 1500 m/min.
St37 (Baustahl)
Baustahl für Zirkularfräsarbeiten an Radscheiben (5-Loch bis 12-Loch) auf Sonderfräsmaschinen.
Standorte

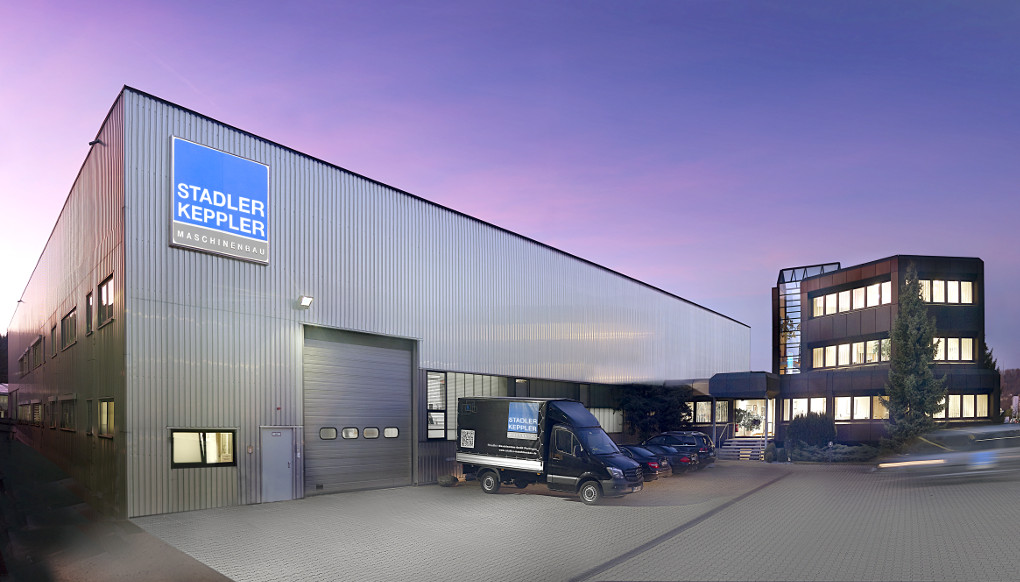

Pfullingen
DEHauptsitz: Fertigung, Konstruktion, Montage, Softwareentwicklung
- Stückgewicht / Größe
- Tischbelastung bis 40 t (FS)
- Losgröße
- Einzelteil bis Serienfertigung
- Werkstoffe
- 40CrMnMo7, AlMg4,5Mn0,7, St37
- HDC 3000 Bettfräsmaschine (6-Achs, Verfahrweg X 2.000–4.000 mm)
- HDC 3000 Z Bettfräsmaschine
- HDC 1250 Bettfräsmaschine
- VDC 850 Vertikal-BAZ
- VDC 1060 Vertikal-BAZ
- VDC 1370 Vertikal-BAZ
- FS Fahrständermaschine (6-Achs, Tischbelastung bis 40 t)
- FSH Fahrständermaschine (Tischbelastung bis 4 t)
- Rolliermaschine
- Sonderdrehmaschine
- Lineboremaschine
- Sonderbohrmaschine
- Sonderfräsmaschine
Chemnitz
DENiederlassung

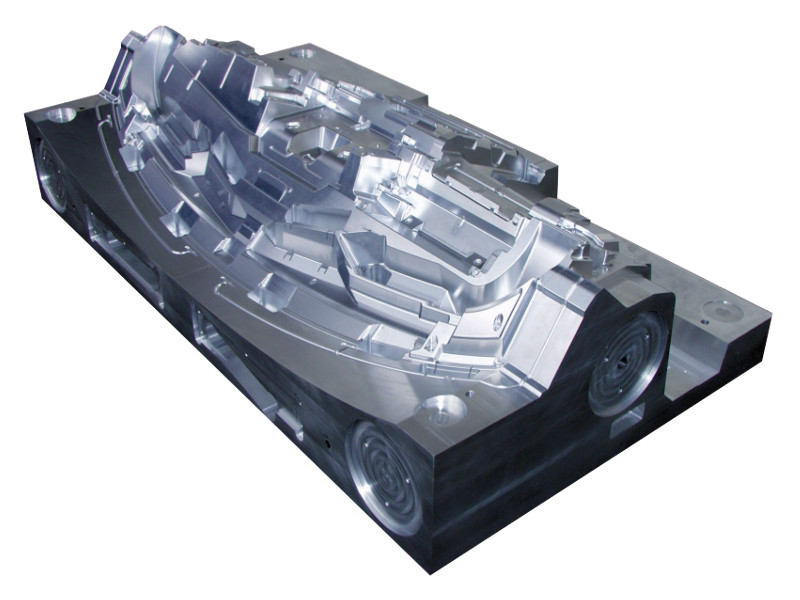

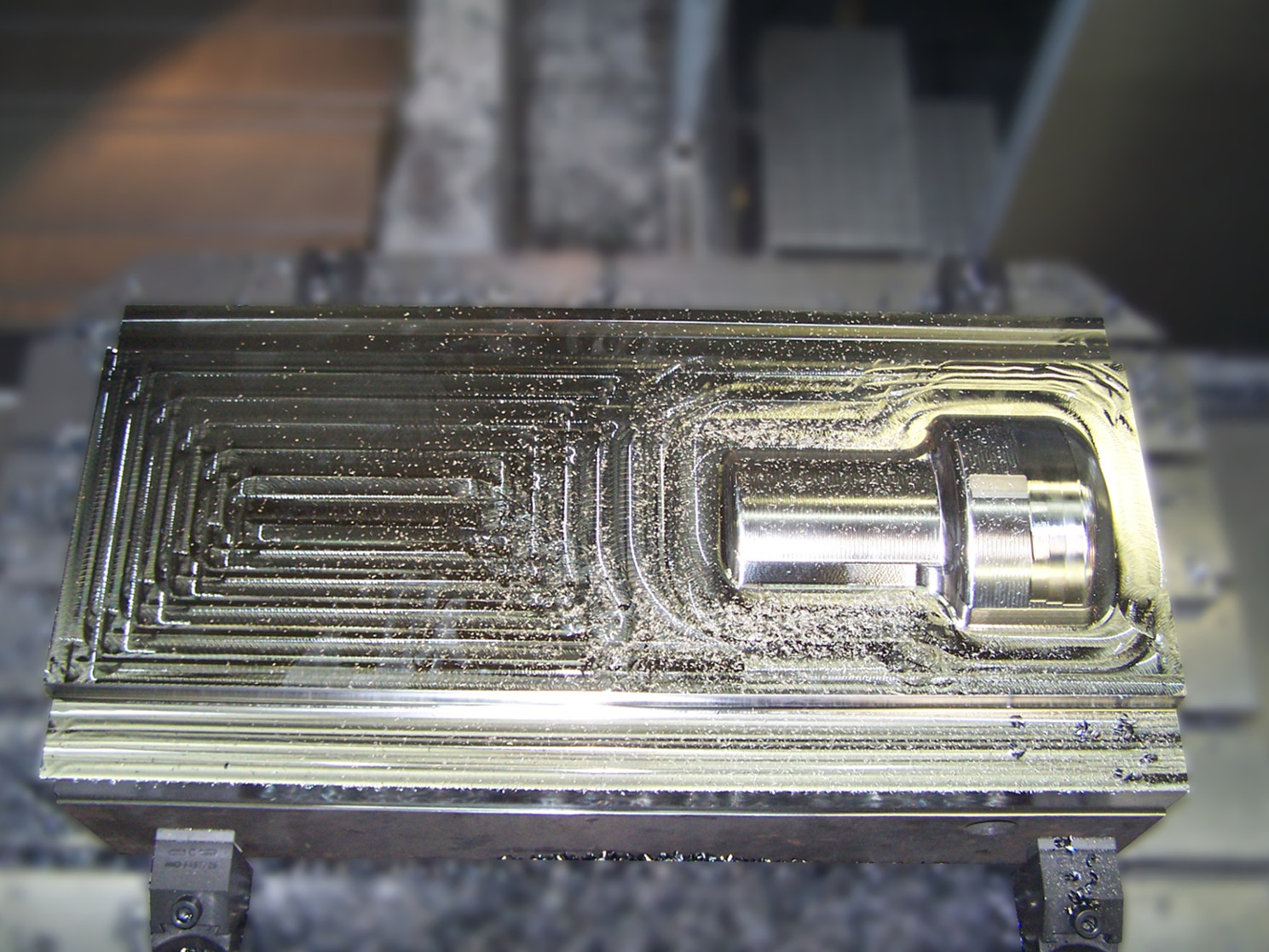

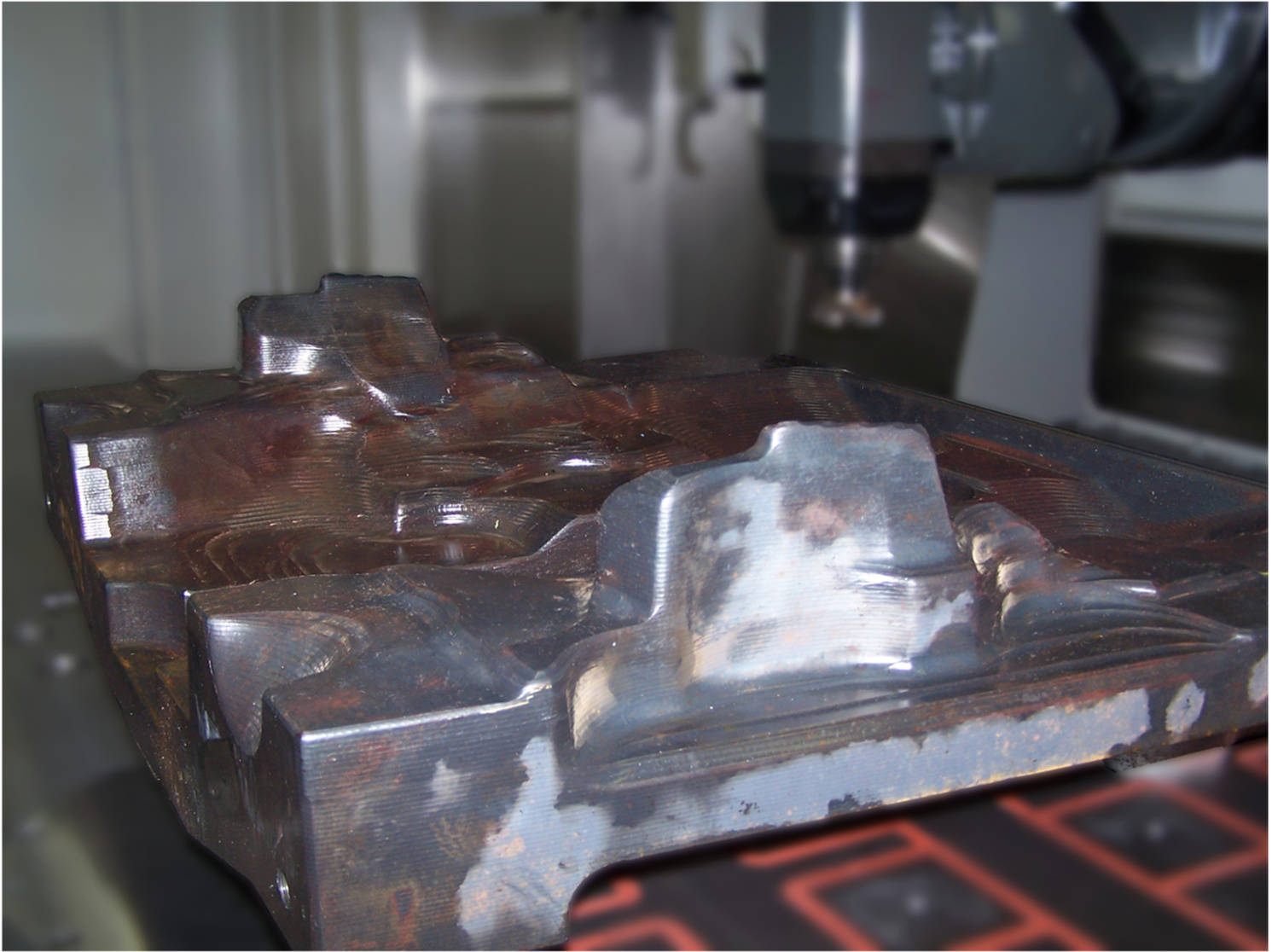

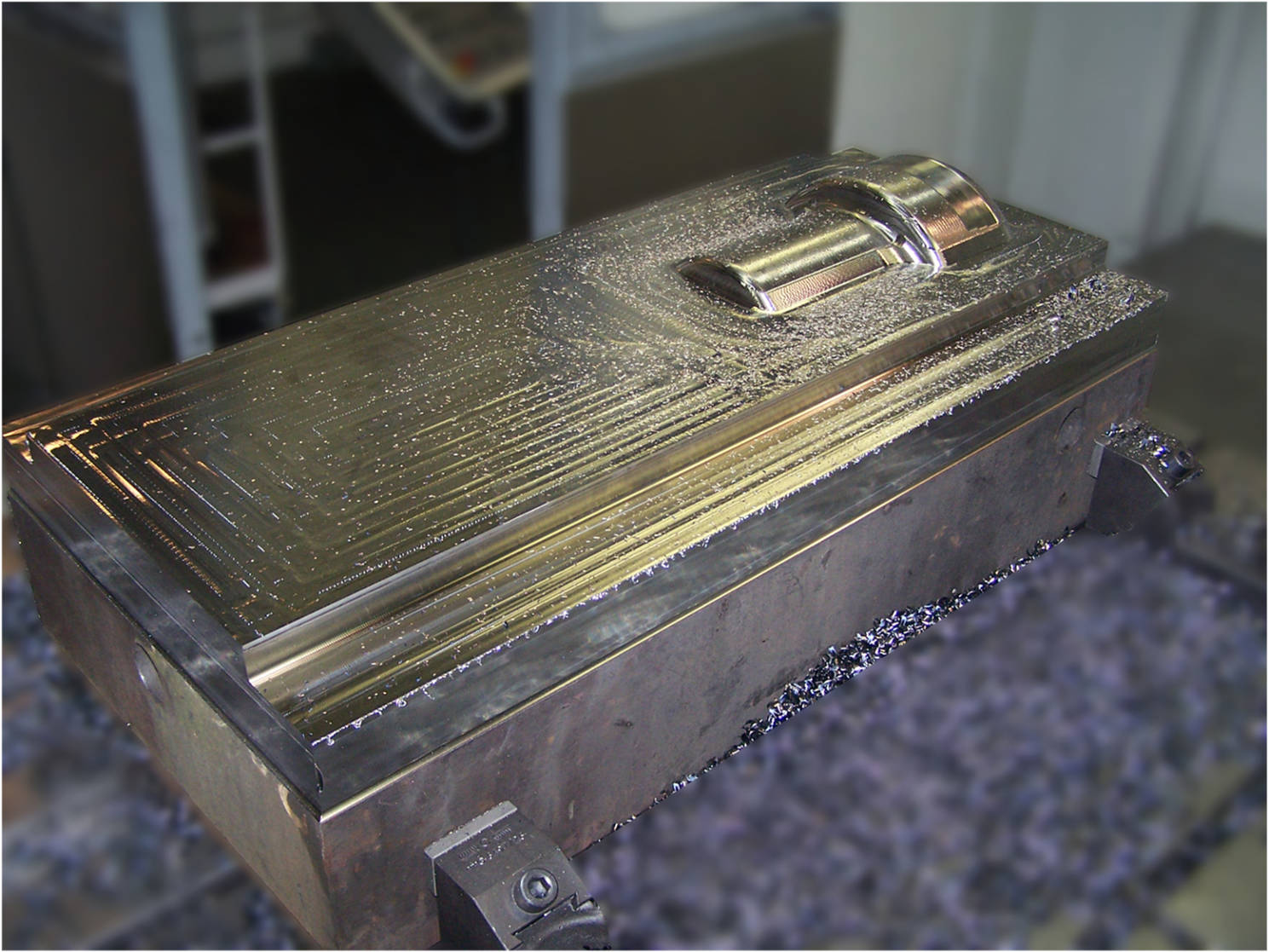

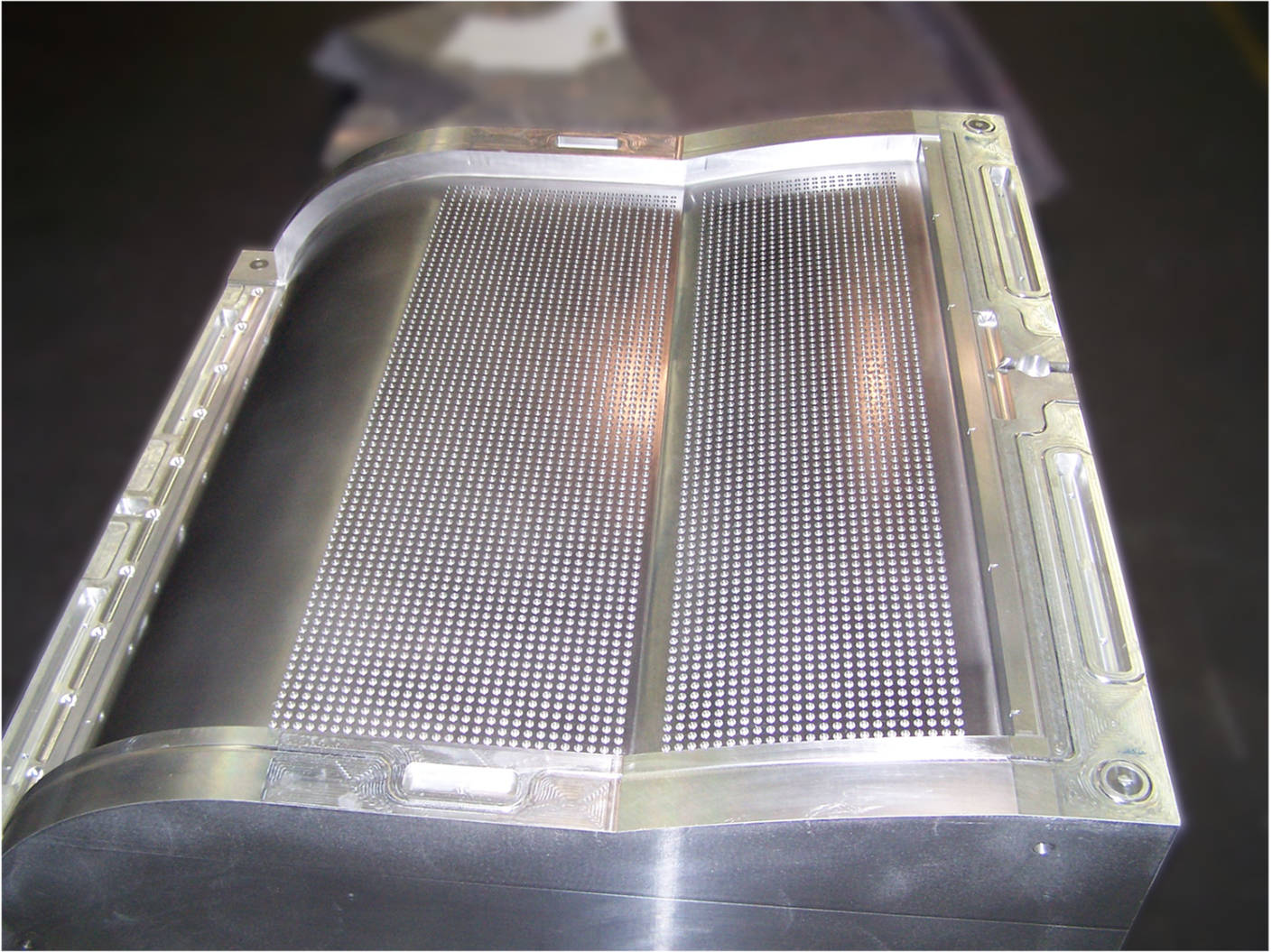

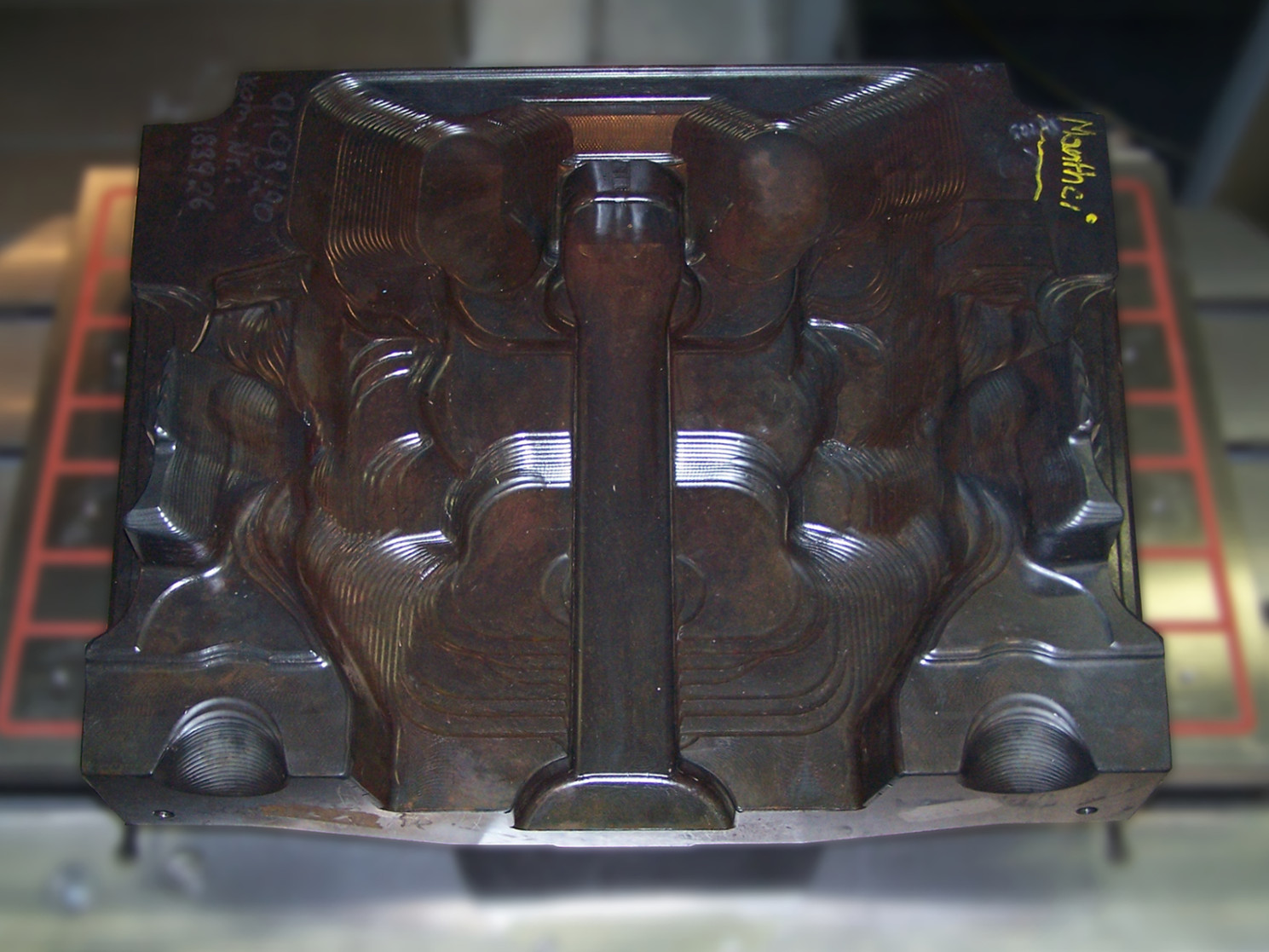

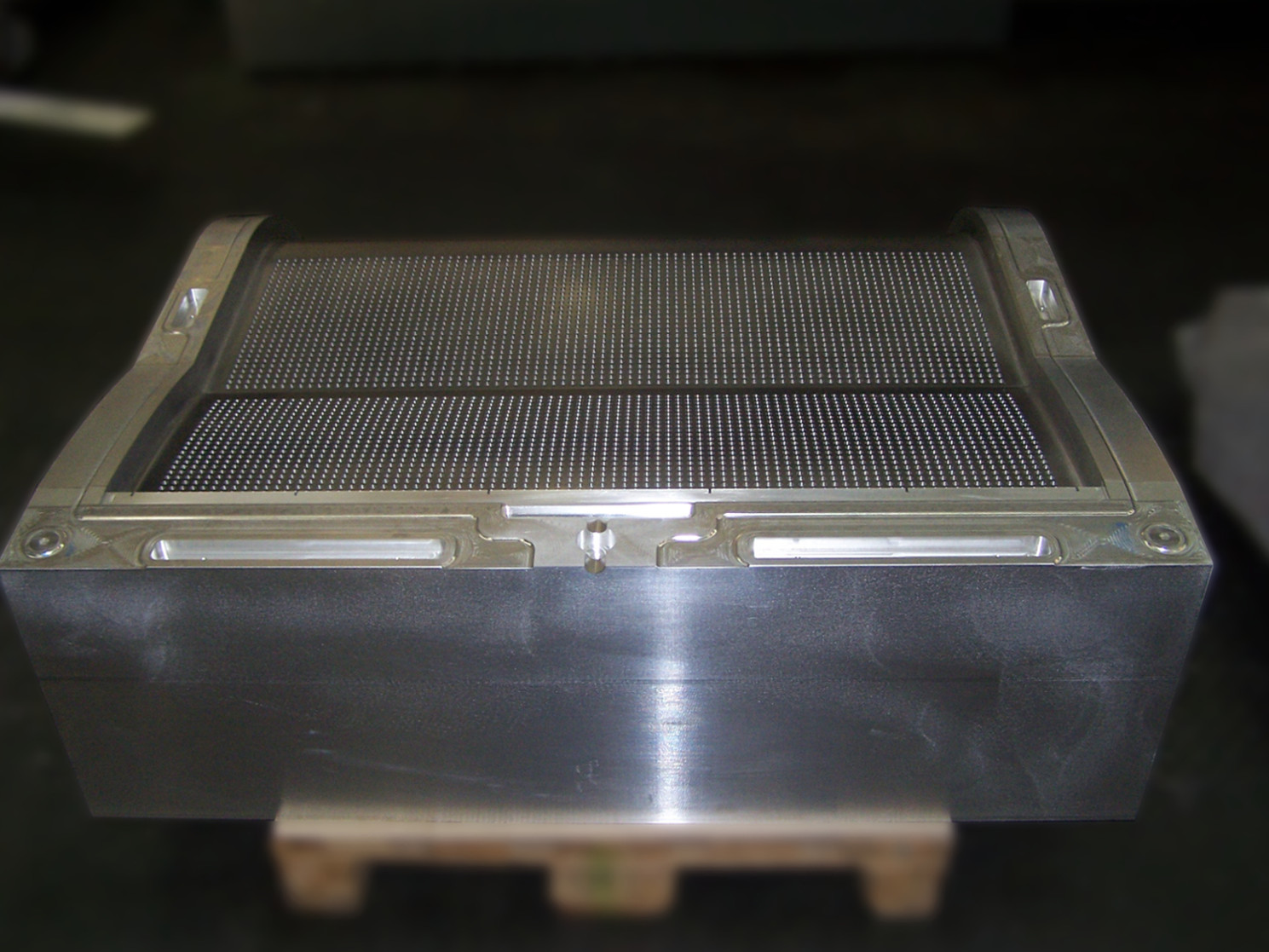

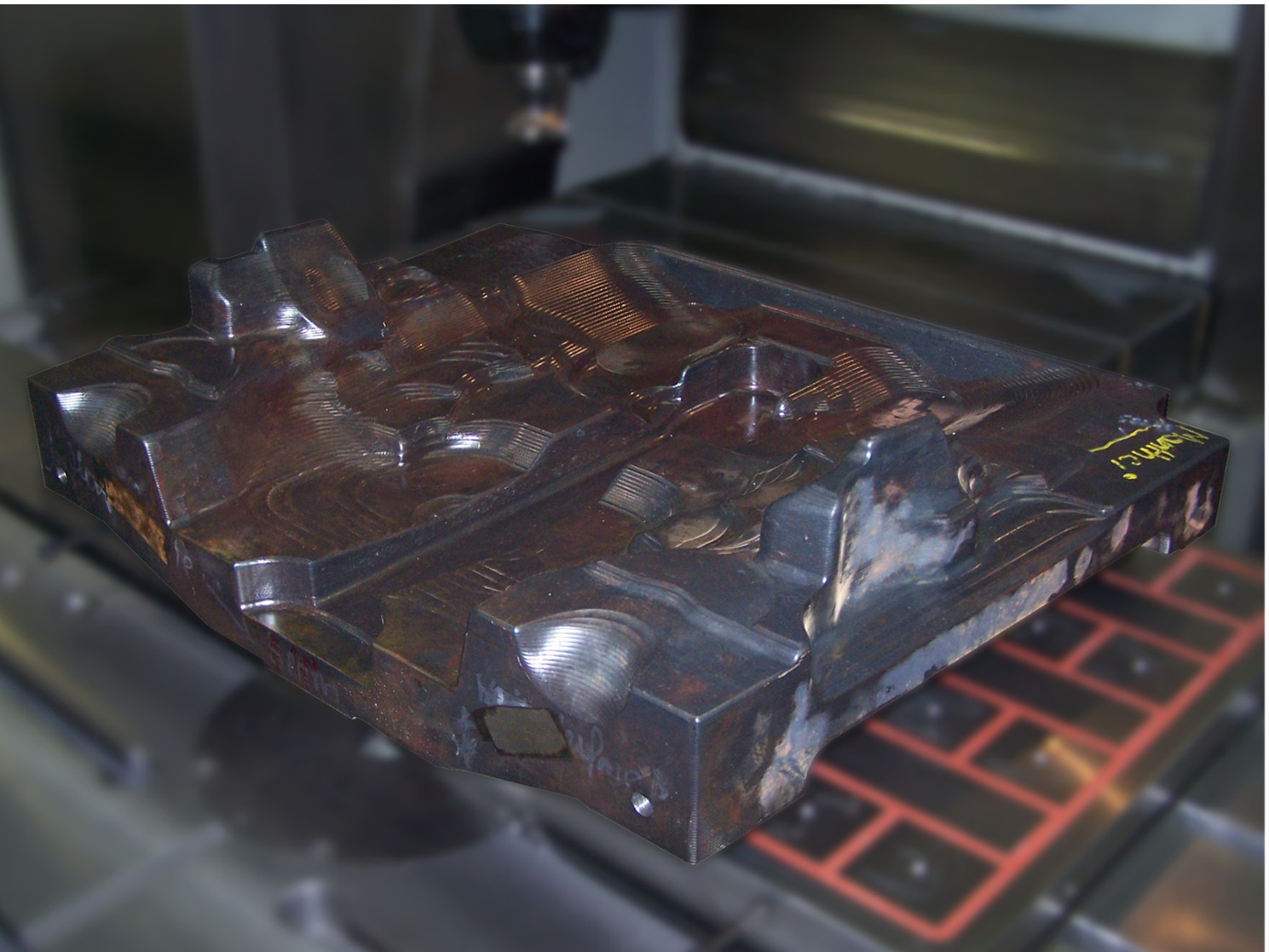

Bauteile & Fertigungsbeispiele

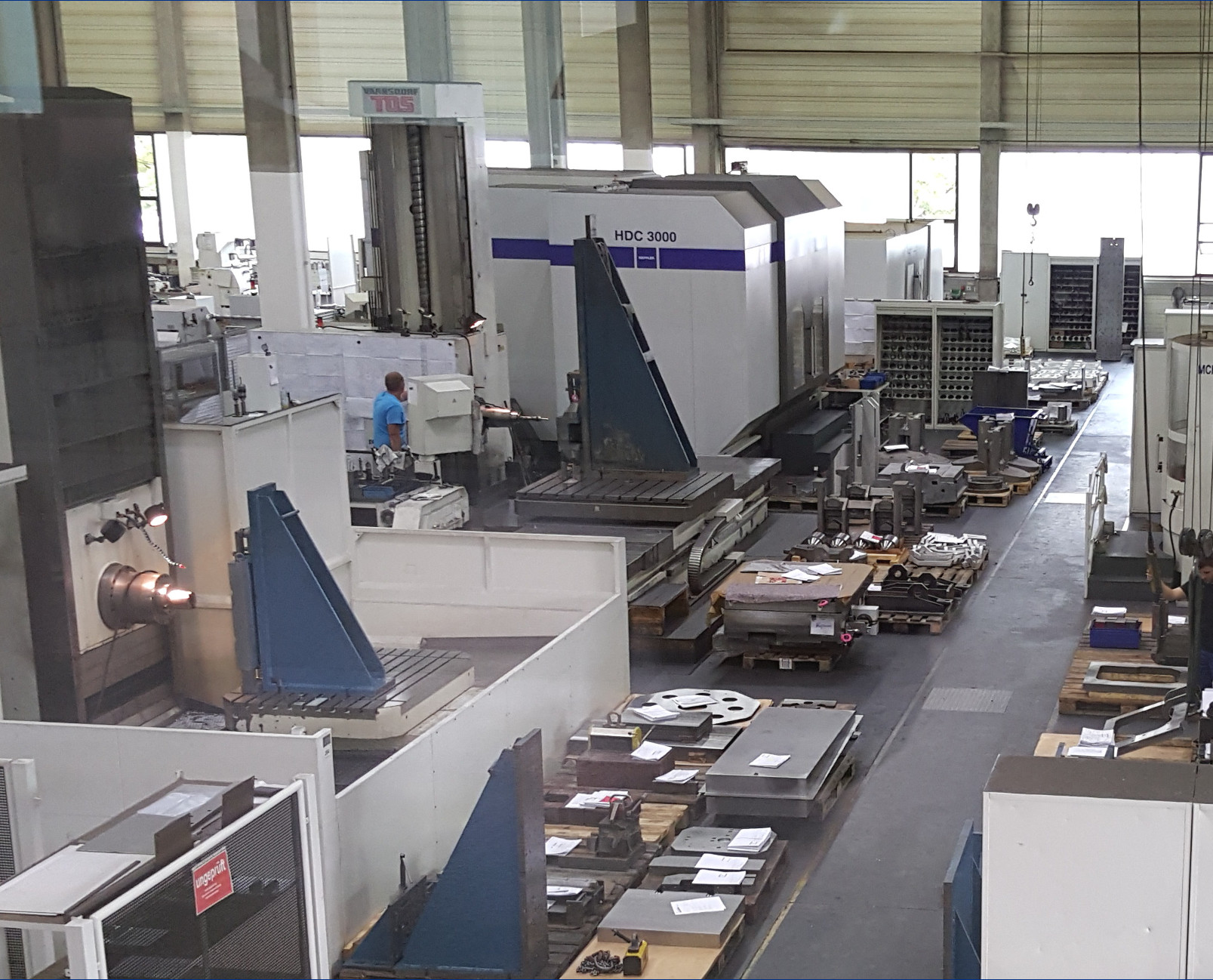

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Fräsen (Bettfräsmaschinen Universal-Bearbeitungs-Center HDC, 6-Achs)Zerspanung | Rz 100 / Ra 1,6 / Rz 6,3 (Fertigungsbeis | Verfahrwege HDC: X 2.000-4.000 mm, Y | – | – | 40CrMnMo7, ALMg4,5Mn0,7, St37 |
| CNC-Fräsen Vertikal-BAZ (VDC 850 / VDC 1060 / VDC 1370)Zerspanung | – | – | – | – | – |
| CNC-Fräsen Fahrständermaschinen (Modell FS, Tischbelastung bis 40 t; FSH bis 4 t)Zerspanung | – | Tischbelastung bis 40 t (FS) / 4 t (FSH) | – | – | – |
| Rollieren (spanlose Feinbearbeitung Pleuelauge, kugelbestückte Rollierwerkzeuge)Oberfläche | – | – | – | 2 Werkstücke gleichzeitig | Pleuel |
| Drehbearbeitung Kompressionsdichtfläche Zylinderköpfen (Sonderdrehmaschine)Zerspanung | – | Taktzeit 74 s für 2 Werkstücke | – | – | Zylinderköpfe |
| Lineboren / Feinbearbeitung Funktionsbohrungen (Kurbelwellen-, Nockenwellenbohrung, PasslagerZerspanung | – | – | – | – | Steuergehäuse, Kupplungsgehäuse |
| Bohren (Sonderbohrmaschine, Düsenbohrungen, Entgraten Innengrat, Taktzeit 3,0 s)Zerspanung | – | – | – | – | – |
| Zirkularfräsen Schraubenbohrungen Radscheiben (5-Loch bis 12-Loch, Taktzeit 12-18 s)Zerspanung | – | – | – | – | St37 |
| Herstellung von Sondermaschinen (Sonderbearbeitungszentren, Transferstraßen, Sonderbohr-,Engineering | – | – | – | – | – |
| Konstruktion und Fertigung Werkzeugmagazine (Werkzeugkettenmagazin 40/60/80 Plätze,Engineering | – | – | – | – | – |
| Entwicklung und Fertigung kundenspezifischer Spannvorrichtungen für Bearbeitungszentren,Engineering | – | – | – | – | – |
| Umbauten und Retrofitting von WerkzeugmaschinenEngineering | – | – | – | – | – |
| MontageMontage | – | – | – | – | – |
| Handling-Systeme (Entwicklung und Fertigung)Engineering | – | – | – | – | – |
15 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

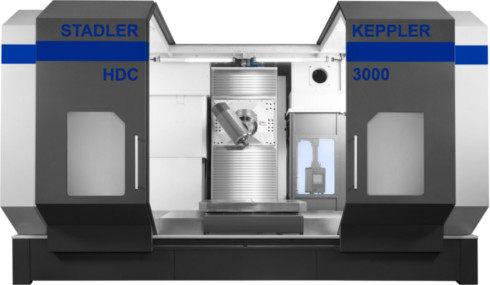

| 6-Achs-Bettfräsmaschine Universal-Bearbeitungs-Center | Stadler Keppler HDC 3000 (Starrtisch/Rundtisch/Starr-Rundtisch) | – | X 2.000-4.000 mm, Y 1.500-2.000 mm, Z 1.400 mm | – | Pfullingen |
| 6-Achs-Bettfräsmaschine | Stadler Keppler HDC 3000 Z | – | X 3.000-4.000 mm, Y 1.500-2.000 mm, Z 1.400 mm | – | Pfullingen |
| Bettfräsmaschine | Stadler Keppler HDC 1250 | – | X 1.200 mm, Y 1.000 mm, Z 1.000 mm | – | Pfullingen |
| Vertikal-Bearbeitungszentrum | Stadler Keppler VDC 850 | – | – | – | Pfullingen |
| Vertikal-Bearbeitungszentrum | Stadler Keppler VDC 1060 | – | – | – | Pfullingen |
| Vertikal-Bearbeitungszentrum | Stadler Keppler VDC 1370 | – | – | – | Pfullingen |
| 6-Achs-Fahrständermaschine | Stadler Keppler FS | – | Tischbelastung bis 40 t | – | Pfullingen |

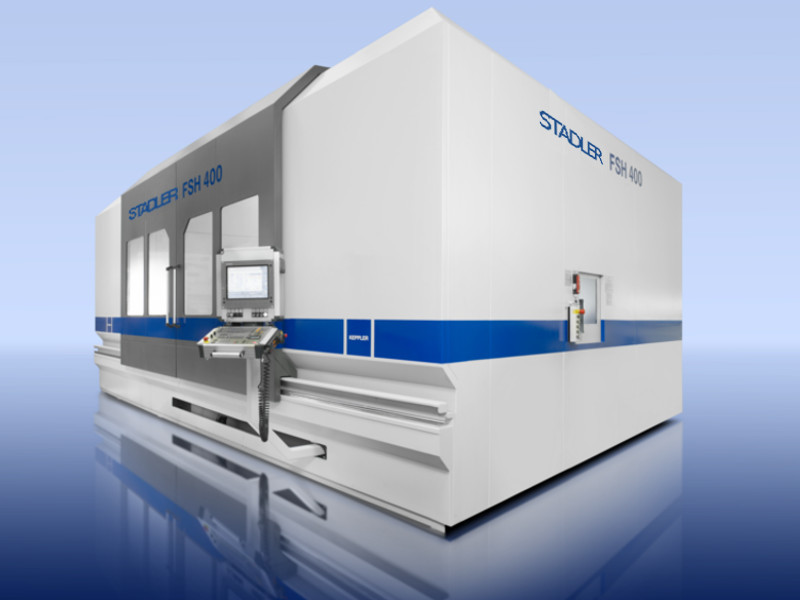

| Fahrständermaschine | Stadler Keppler FSH | – | Tischbelastung bis 4 t | – | Pfullingen |
| Rolliermaschine | Stadler Keppler | – | – | – | Pfullingen |
| Sonderdrehmaschine (Zylinderköpfe) | Stadler Keppler | – | – | – | Pfullingen |
| Lineboremaschine | Stadler Keppler | – | – | – | Pfullingen |
| Sonderbohrmaschine | Stadler Keppler | – | – | – | Pfullingen |
| Sonderfräsmaschine (Zirkularbearbeitung Radscheiben) | Stadler Keppler | – | – | – | Pfullingen |
| Werkzeugkettenmagazin | Stadler Keppler | – | 40/60/80 Plätze, SK 50 / HSK-A 100, Beladung bis 720 kg | – | Pfullingen |
| Werkzeugregalmagazin | Stadler Keppler | – | 165/265/425/545/665 Plätze, SK 50 / HSK-A 100, Beladung bis 5320 kg | – | Pfullingen |
Zusatzleistungen
Qualität & Zertifizierung

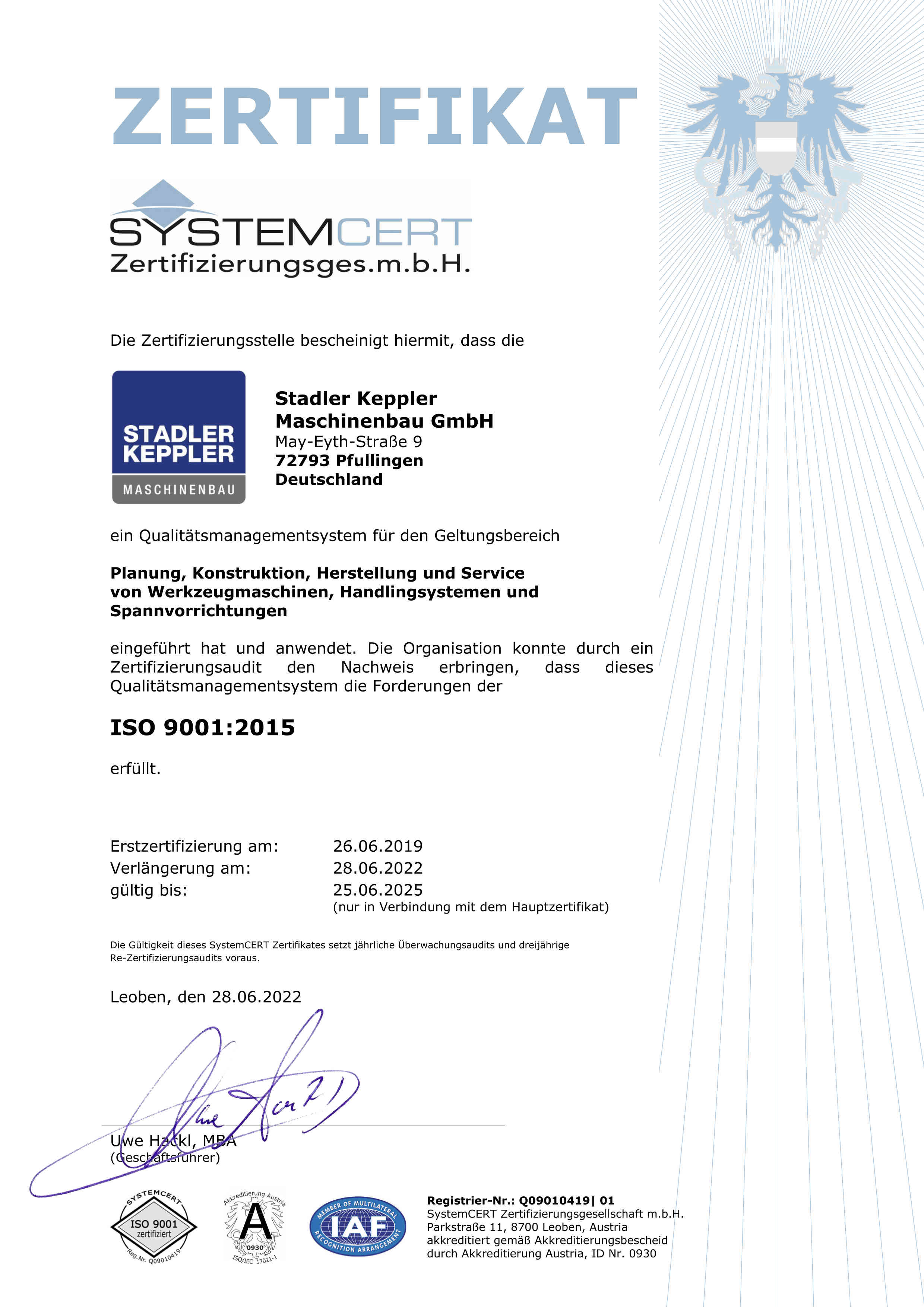

Die Stadler Keppler Maschinenbau GmbH ist nach ISO 9001:2015 zertifiziert (Erstzertifizierung 2019, SystemCERT). Das Unternehmen verfolgt eine Null-Fehler-Philosophie in allen Unternehmensbereichen und legt besonderen Wert auf hohe Verfügbarkeit und lange Lebensdauer seiner Erzeugnisse.
| Nachweis | Pfullingen |
|---|---|
| ISO 9001 |
Historie
- 1965
Gründung der Karl Keppler Maschinenbau durch Karl Keppler in Pfullingen am 01. Juli
- 1973
Bau des Firmengebäudes in der Robert-Bosch-Straße 4
- 1989
Bau des Firmengebäudes in der Max-Eyth-Straße 9
- 1995
Aufbau der Konstruktionsabteilung
- 2000
Zertifizierung nach DIN ISO 9001
- 2007
Gründung Niederlassung Chemnitz; Markteinführung des 6-Achs Universal-Bearbeitungs-Centers HDC
- 2009
Markteinführung der 6-Achs Fahrständermaschinen FS und FSH
- 2013
Erweiterung um die HDC-Z-Baureihe
- 2014/2015
Ergänzung der HDC-Familie durch die Baureihe HDC 1250
- 2018
Übernahme der Karl Keppler Maschinenbau GmbH durch die Stadler Formenbau GmbH; umbenannt in Stadler Keppler Maschinenbau GmbH (08.01.2018)
