Sondermaschinen für die Kabel- und Seilfertigung: Verseilen, Armieren, Bebändern, Extrudieren und Drahtziehen.
Stolberger Maschinenfabrik GmbH
MonschauNeu auf Amplifa
Über Stolberger
Die Stolberger Maschinenfabrik GmbH aus Monschau ist ein Spezialist für Maschinen und Anlagen zur Herstellung von Kabeln und Stahlseilen. Das Lieferprogramm umfasst Verseilmaschinen (Rohr-, Korb-, Stangen- und Bügelschlagverseilmaschinen, Rigid Strander, Drum Twister), Armieranlagen für Stahl- und Kevlar-Bewehrung, Verlitzmaschinen, Bebändereinrichtungen, Scheiben- und Bandabzüge bis 1400 kN Zugkraft, Abwickel- und Aufwickelanlagen sowie Extruder für Isolations- und Mantelextrusion mit Schnecken-Durchmessern von 30 bis 200 mm. Zudem werden Ziehmaschinen für Kupfer, Aluminium und Stahl inklusive Glühanlagen angeboten. Die Verarbeitungsbereiche decken Energie-, Untersee-, Telekommunikations- und Spezialkabel sowie Umbilicals, Stahlseile und Drillleiter für Bau und Generatorenbau ab. Neben Neumaschinen bietet das Unternehmen Gebrauchtmaschinen, Original-Ersatzteile, Consulting, Projektmanagement, Konstruktion, Installation, Personaltraining und After-Sales-Service. Stolberger ist Teil der Wilms-Gruppe und Eigentümerin verschiedener historischer Maschinenmarken wie Stolberger KMB, Niehaus, Bager, Klasrepohl und Scheller, sodass Ersatzteile und Überholungen für diese Anlagen aus einer Hand angeboten werden können.
- Standort
- Monschau
- Verfahren
- Verseilen (Stranding) - Rohrverseilmaschinen (Tubular strander), Verseilen - Korbverseilmaschinen mit Rückdrehung (Planetary strander), Verseilen - Stangenverseilmaschinen (Bar strander), Verseilen - Bügelschlagverseilmaschinen (Bow strander / Skip strander), Verseilen - Rigid Strander (Korbverseilmaschine ohne Rückdrehung), Verseilen - Drum Twister / SZ-Verseilanlagen, Drilleitermaschinen (Planetary strander for CTC, transposed conductors), Armieren (Armouring) mit Stahldrähten, Flach-/Runddraht, Kevlar
- Werkstoffe
- Kupfer, Aluminium, Stahldrähte / Stahllitzen / Stahlseile, verzinkter Stahldraht, Kevlar (Aramid), Kunststoff (Thermoplast, PVC, Granulat), Gummi, Kupferlegierungen / Aluminiumlegierungen
- Branchen
- Energiekabelhersteller, Unterseekabelhersteller, Spezialkabelhersteller, Stahlseilindustrie, Telekommunikationskabelhersteller, Kabelgroßhandel
- 01
Drahtziehen (Grob-, Mittel- und Feinzug)
- 02
Glühen
- 03
Verseilen (Stranding/Bunching)
- 04
Verdichten/Compacting
- 05
Armieren
- 06
Bebändern
- 07
Abziehen (Capstan)
- 08
Isolieren/Extrudieren
- 09
Aufwickeln/Abwickeln
- 10
After-Sales-Service
Verfahren und Werkstoffe
Drahtziehen
Maschinen für Grob-, Mittel- und Feinzug von Kupfer, Aluminium und Stahl inklusive Mehrdraht-Ziehmaschinen und Glühanlagen.
Verseilen
Rohr-, Korb-, Rigid-, Stangen-, Bügel-, Drum-Twister- und SZ-Verseilanlagen für Kupfer, Aluminium und Stahldrähte.
Armieren
Armieranlagen mit Stahldrähten, Flach-/Runddraht oder Kevlar für Energie-, Unterseekabel und Umbilicals.
Bebändern

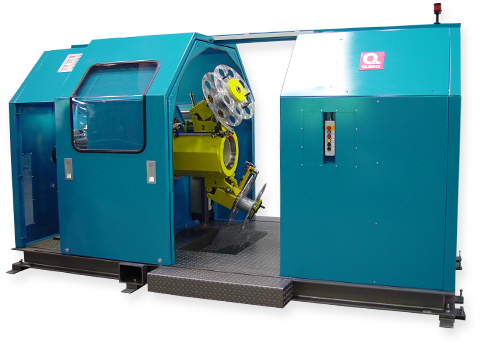

Konzentrische, tangentiale und vertikale Bandwickler für Kunststoff-, Kupfer- und Aluminiumfolien sowie Stahlband.
Extrudieren
Isolations- und Mantelextruder von ø 30 bis 200 mm für Thermoplaste und Gummi, auch für Kunststoff-Injektion in Stahlseile.
Abzüge
Scheiben- und Bandabzüge (2-/4-Band) für Zugkräfte bis 140 t zum schonenden Produkttransport in Fertigungslinien.
Kupfer
Hauptmaterial für Leiter,Verseil- und Ziehanlagen.
Aluminium
Werkstoff für Leiter- und Verseilprozesse, insbesondere im Energiekabelbereich.
Stahl
Stahldrähte und Litzen für Armierung, Seilherstellung und Bewehrung von Kabeln.
Kevlar (Aramid)
Material für Armierung von hochflexiblen, leichten Kabelprodukten mit hoher mechanischer Belastbarkeit.
Kunststoff/Gummi
Thermoplaste (PVC, Granulat) und Gummi für Isolations- und Mantel-Extrusion.
Standorte
Monschau
DEHauptsitz und Fertigung
- Werkstoffe
- Kupfer, Aluminium, Stahl, Kunststoff, Gummi, Kevlar
- Rohrverseilmaschinen HST 560/630/710 (QUEINS)
- Stangenverseilmaschine QBS 630/710 (QUEINS)
- Bügelschlagverseilmaschinen QSS/QRL (QUEINS)
- Korbverseilmaschine QPC (QUEINS)
- Extruder ø 30-200 mm
- Band- und Scheibenabzüge bis 1400 kN
- Grob- und Feinzug-Ziehmaschinen
Anlagen und Maschinen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Verseilen (Stranding) - Rohrverseilmaschinen (Tubular strander)Umformung | – | – | – | – | Stahldrähte, Kupferdrähte, Aluminiumdrähte |
| Verseilen - Korbverseilmaschinen mit Rückdrehung (Planetary strander)Umformung | – | – | – | – | Stahl, Kupfer, Aluminium |
| Verseilen - Stangenverseilmaschinen (Bar strander)Umformung | – | – | – | – | Stahldrähte, Kupferdrähte, Aluminiumdrähte |
| Verseilen - Bügelschlagverseilmaschinen (Bow strander / Skip strander)Umformung | – | – | – | – | Drähte, Litzen, Kupfer, Aluminium, Stahl |

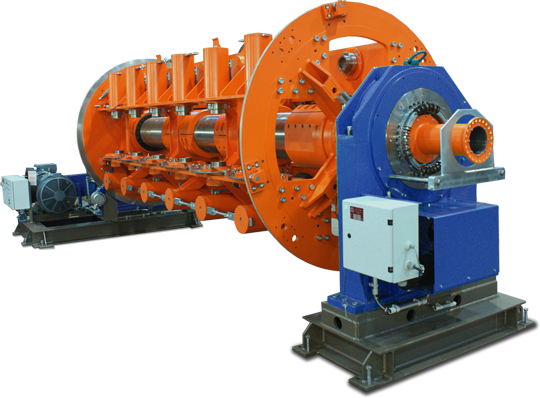

| Verseilen - Rigid Strander (Korbverseilmaschine ohne Rückdrehung)Umformung | – | – | – | – | Kupfer, Aluminium |
| Verseilen - Drum Twister / SZ-VerseilanlagenUmformung | – | – | – | – | – |
| Drilleitermaschinen (Planetary strander for CTC, transposed conductors)Umformung | – | – | – | – | Kupfer |
| Armieren (Armouring) mit Stahldrähten, Flach-/Runddraht, KevlarUmformung | – | – | – | – | Stahldrähte, Kevlar, Kupferdrähte (Screening) |
| Verlitzen / Bunching - Single-Twist- und Double-Twist-VerseilmaschinenUmformung | – | – | – | – | Blankdraht, isolierte Adern |
| Bebändern (Taping) - konzentrische, tangentiale, vertikale Bandwickler; Kunststoff-, Kupfer-,Umformung | – | – | – | – | Kunststoffbänder, Kupferfolie, Aluminiumfolie, Stahlband |
| Abzüge (Capstans) - Scheiben- und Bandabzüge bis 140 t ZugkraftUmformung | – | – | 140 t (Zugkraft) | – | – |
| Abwickeln/Aufwickeln (Pay-offs/Take-ups) - stationär, selbstauffahrend, Portal-, Brücken-, A-FormUmformung | – | – | – | – | Blankleiter, isolierte Leiter/Kabel, Stahllitzen/Seile, Umbilicals, Stahlrohre, CTC-Leiter |
| Isolieren/Extrudieren - Isolations- und Mantelextrusion, Extruder ø 30-200 mm, auchKunststoff | – | – | – | – | Kunststoff (Thermoplast), Gummi |
| Drahtziehen (Wire drawing) - Grob-, Mittel- und Feinzug, Mehrdraht-Ziehmaschinen, GlühanlagenUmformung | – | – | – | – | Kupfer, Kupferlegierungen, Aluminium, Aluminiumlegierungen, Stahldrähte |
| Glühen (Annealing) von Draht nach dem Ziehen, ab min. 300 °CWärmebehandlung | – | – | – | – | Kupfer |
| Verdichten/Compacting von Rund- und Sektorleitern (60°, 90°, 100°, 120°)Umformung | – | – | – | – | Kupfer, Aluminium |
| Sondermaschinenbau für Kabel- und Seilindustrie, Service (Beratung, Projektmanagement,Engineering | – | – | – | – | – |
16 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Rohrverseilmaschine (Tubular stranding line) | QUEINS HST 560 | – | 1 + 6 Spulen ø 560 mm, 1000 oder 700 min-1 | – | – |
| Rohrverseilmaschine (Tubular stranding line) | QUEINS HST 630 | – | 1 + 6 Spulen ø 630 mm, 900 oder 600 min-1 | – | – |
| Rohrverseilmaschine (Tubular stranding line) | QUEINS HST 710 | – | 1 + 6 oder 1 + 9 Spulen ø 710 mm, 800/600 bzw. 500 min-1 | – | – |
| Stangenverseilmaschine (Bar strander) | QUEINS QBS 630/710 | – | 1 + 12 Spulen ø 630 mm DIN oder 30" MOSSBERG, 350 min-1 | – | – |
| Bügelschlagverseilmaschine (Bow twister) | QUEINS QSS | – | 1 + 6 Spulen ø 560 mm, 1800 min-1 | – | – |
| Bügelschlagverseilmaschine (Bow twister) | QUEINS QSS | – | 1 + 6 Ablaufspulen ø 630 mm, 1400 min-1 | – | – |
| Bügelschlagverseilmaschine (Bow twister) | QUEINS QRL | – | 1 + 3 Ablaufspulen ø 900 mm, 500 min-1 | – | – |
| Bügelschlagverseilmaschine (Bow twister) | QUEINS QRL | – | 1 + 3 Ablauftrommeln ø 1250 mm, 500 min-1 | – | – |
| Bügelschlagverseilmaschine (Bow twister) | QUEINS QRL | – | 1 + 3 Ablauftrommeln ø 1600 mm, 400 min-1 | – | – |

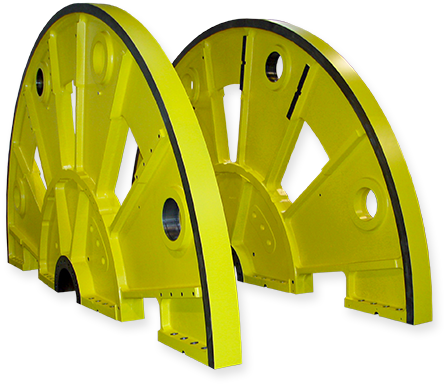

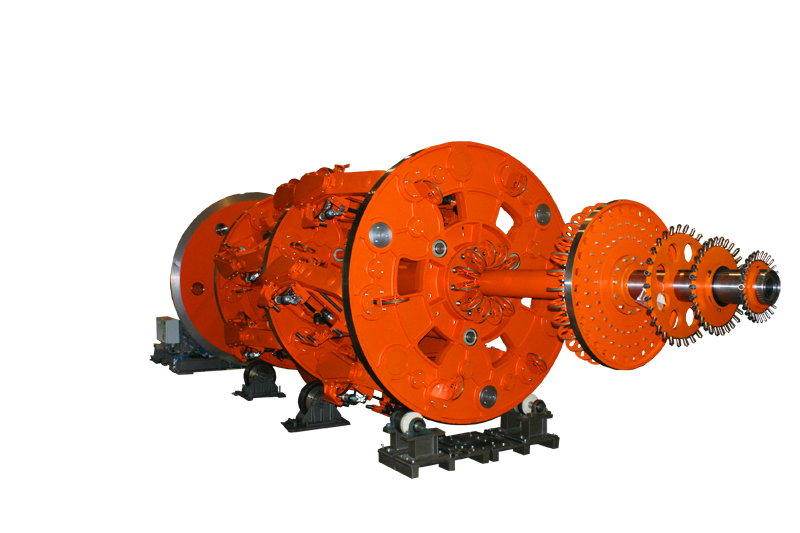

| Korbverseilmaschine mit Rückdrehung (Planetary strander) | QUEINS QPC | – | 12 - 20 Trommeln ø 2250/2600/3000 mm, max. 30 t pro Trommel | – | – |
| Extruder (Isolations-/Mantelextruder) | STOLBERGER | – | Schneckendurchmesser ø 30-200 mm (Katalog: ø 30-150 mm, 20-30 x D) | – | – |

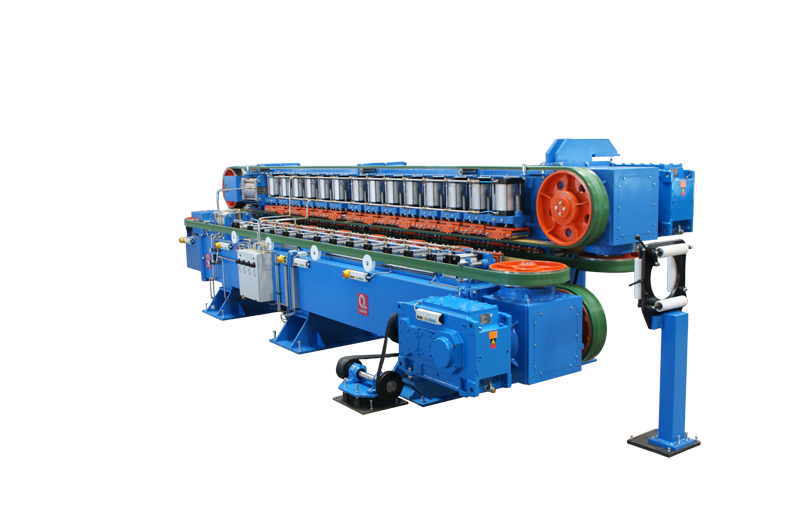

| Bandabzug (Belt-type capstan) | STOLBERGER | – | 2-Belt: 0,66-20 kN; 4-Belt: bis 23 kN | – | – |
| Scheibenabzug (Single disc capstan) | STOLBERGER | – | ø 1000-5000 mm, 10-400 kN Zugkraft | – | – |
| Doppelscheibenabzug (Double disc capstan) | STOLBERGER | – | ø 6000-4000 mm, 6-1400 kN Zugkraft | – | – |
| Grob-/Blockziehmaschine (Rod breakdown machine) für Kupfer und Aluminium | STOLBERGER | – | – | – | – |
| Ziehmaschinen für mittlere und feine Drahtstärken, Mehrdraht-Ziehmaschinen, Ziehblöcke | STOLBERGER | – | – | – | – |
Zusatzleistungen
Historie
- 2014
Laut Prospekt Teil der Wilms-Gruppe mit den Marken SPIRKA, SKET, HENRICH, WARDWELL; Eigentümerin der Maschinenmarken Stolberger KMB, Niehaus, Bager, Klasrepohl, Scheller.
