Fertigung der Kraftsensorik StrainCell und schlüsselfertige Silo-Verwiegungssysteme mit Software NivoVIEW
Strain Systems Europe GmbH
Köln (Venloer Straße 511-513) · Köln (Samariterstraße 5)Neu auf Amplifa
Über Strain Systems Europe

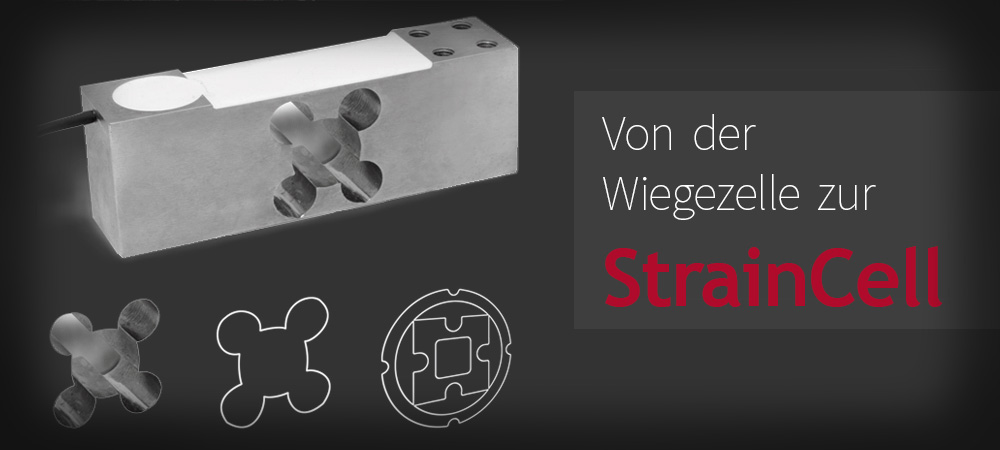

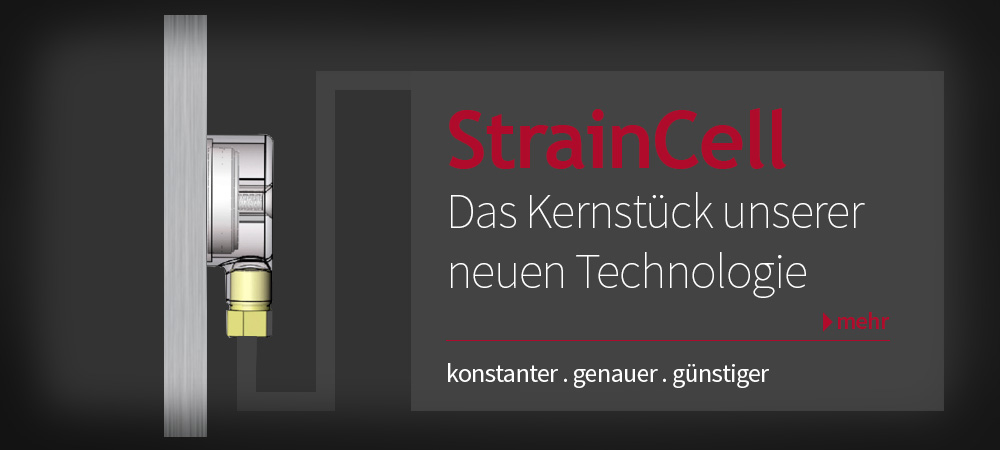

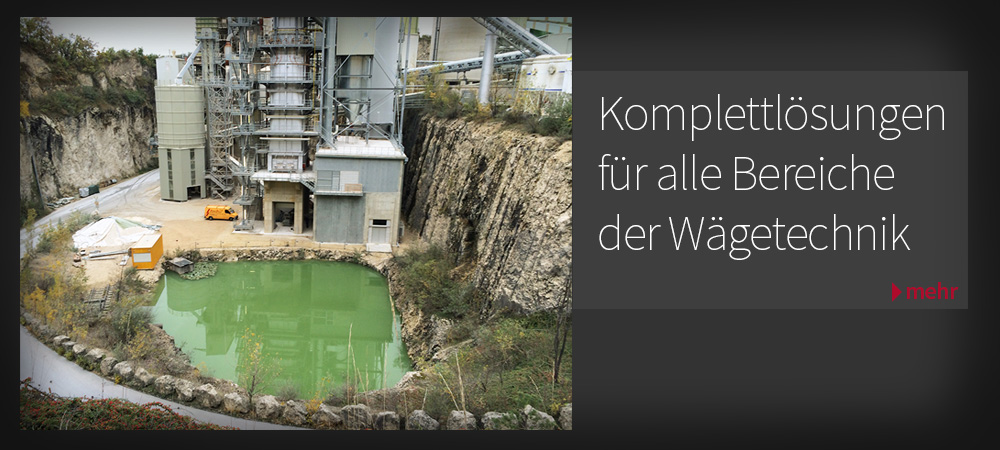

Die Strain Systems Europe GmbH mit Sitz in Köln fertigt die patentierte Kraftsensorik StrainCell, mit der Behälter und Silos durch Verwiegung auf Füllstand gemessen werden. Die StrainCell erfasst Kraftwirkungen in 360° und ist dadurch mechanisch und elektronisch temperaturkompensiert. Die Fertigung erfolgt aus Qualitätsedelstahl auf einem Doppelachsen CNC-Drehautomaten mit zulässigen Toleranzen von 0,002 mm; die Bestückung der Sensoren mit Golddrähten geschieht unter dem Mikroskop, gefolgt von Löten, Funktionstests und Temperaturprüfungen bis zur Seriennummerierung. Pro Silo können bis zu 8 StrainCells eingesetzt werden; die Software NivoVIEW verwaltet Zu- und Abgänge, Füllstandkurven und Bestände. Das Leistungsspektrum reicht von der Komponentenlieferung über Umbauten bestehender Anlagen bis zur schlüsselfertigen Turn-Key-Anlage inklusive Konstruktionsberatung, Wartungsverträgen und Finanzierungsmodellen. Einsatzgebiete sind unter anderem Zement- und Salzsilos sowie die Schüttguttechnik.
- Standort
- Köln
- Verfahren
- CNC-Drehen (Doppelachsen CNC Automat), Wartung und After-Sales-Service (Wartungsverträge), Konstruktionsberatung (Beratung zu Konstruktionen), Füllstandmessung/Silo-Verwiegung (Silo bis 8 StrainCells, Visualisierung über NivoVIEW), Komplettlösungen (schlüsselfertige Anlagen), Umbau von bestehenden Anlagen, Beratung zu Konstruktionen, Wartungsverträge / After-Sales-Service
- Werkstoffe
- Qualitätsedelstahl, Gold (Golddrähte), Kupfer (Kupferadern), Doppelachsen CNC Automat
- Zertifikate
- 100%ige Prüfung der Druckkappe, Funktions- und Messdatenprüfung je StrainCell, Temperaturprüfung, ISO 9001
- Branchen

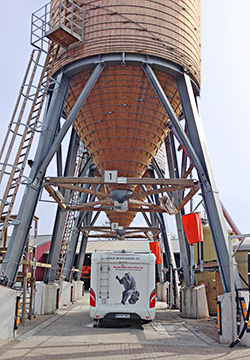

- Schüttgut / Silotechnik, Zement, Salz / Winterdienst, Behälter- und Siloverwiegung
- 01
CNC-Drehen der mechanischen Bauteile aus Edelstahl
- 02
Bestückung der Sensoren mit Golddrähten unter dem Mikroskop
- 03
Verlöten der Golddrähte und Anschluss der Kupferadern
- 04
Mehrfache Tests und Temperaturprüfungen
- 05
Fertigungsfinalisierung: Gehäuse, Elektronik, Druckkappe, Messrahmen
- 06
Endprüfung aller Messdaten und Seriennummerierung
- 07
Installation und Inbetriebnahme beim Kunden (inkl. Umbau bestehender Anlagen)
- 08
Wartung und After-Sales-Service
Werkstoffe und Fertigung
Qualitätsedelstahl
Aus einer Stange Qualitätsedelstahl werden Druckkappe, Messrahmen und Gehäuseteile der StrainCell im Doppelachsen CNC-Drehautomaten gefertigt.
Gold (Golddrähte)
Golddrähte dienen der Bestückung der vier Sensoren (Gages) am Messrahmen unter dem Mikroskop.
Kupfer (Kupferadern)
Kupferadern leiten die Messsignale von den verlöteten Golddrähten zur Elektronik.
Doppelachsen CNC Automat
Fertigung der präzisen StrainCell-Bauteile wie Messrahmen und Druckkappe aus dem Vollmaterial.
Standorte
Köln – Venloer Straße 511-513
DEHauptsitz
- Werkstoffe
- Edelstahl, Gold, Kupfer
- Doppelachsen CNC Automat (Drehautomat)
Köln – Samariterstraße 5
DEStandort (lt. Firmenschrift / Messverfahren-PDF)
Produkte und Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Drehen (Doppelachsen CNC Automat)Zerspanung | 0,002 mm | – | – | – | Edelstahl |
| Prüfung | 0,002 mm | – | – | – | Edelstahl, Gold, Kupfer |
| Montage | – | – | – | – | – |
| Wartung und After-Sales-Service (Wartungsverträge)Montage | – | – | – | – | – |
| Konstruktionsberatung (Beratung zu Konstruktionen)Engineering | – | – | – | – | – |
| Füllstandmessung/Silo-Verwiegung (Silo bis 8 StrainCells, Visualisierung über NivoVIEW)Prüfung | – | – | – | – | – |
1 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Doppelachsen CNC Automat (Drehautomat) | – | – | – | – | – |
Zusatzleistungen
Referenzkunden
Qualität
Die Herstellung der StrainCell besteht aus präzisen, kontrollierten Arbeitsschritten unter Laborbedingungen: Die Druckkappe unterliegt einer 100%igen Prüfung, und am Ende des Prozesses wird jede fertige StrainCell nach mehreren Tests und Temperaturprüfungen auf Funktion und alle Messdaten geprüft und mit einer Seriennummer versehen.
| Nachweis | Köln |
|---|---|
| 100%ige Prüfung der Druckkappe | |
| Funktions- und Messdatenprüfung je StrainCell | |
| Temperaturprüfung | |
| ISO 9001 |
Historie
- 2014
Fachzeitschrift 'Schüttgut' (5/2014) berichtet über Siloautomatisierung mit der Software NivoVIEW
Gerhard M. Middendorf übernimmt bei einer Vertragsübergabe in Seattle/USA Vertrieb und Produktion der StrainCell weltweit
