Präzisionsmechanik: CNC-Fräsen, Drehen, Schleifen, Feinbohren und Drahterodieren für Luft- und Raumfahrt und Industrie
Tecnomec SA
Stabio, SchweizNeu auf Amplifa
Über Tecnomec SA
Die Tecnomec SA wurde 1981 gegründet und ist ein Unternehmen der Präzisionsmechanik mit Sitz in Stabio im Schweizer Kanton Tessin. Das Unternehmen fertigt mechanische Bauteile in einem breiten Spektrum an Zerspanungsverfahren: 3-, 4- und 5-Achs-CNC-Fräsen, CNC-Drehen bis zu Drehteilen mit 3000 mm Länge, Rund- und Planschleifen, Koordinatenschleifen, Feinbohren auf Koordinatenbohrwerken sowie Drahtfunkenerodieren und Microdrilling mit Bohrdurchmessern ab 0,20 mm. Ergänzt wird das Angebot durch 3D-Druck für Prototyping und eine Tiefkühllagerung bei -86 bis -40 °C. Der ständig modernisierte Maschinenpark umfasst unter anderem 5-Achs-Bearbeitungszentren mit Palettenwechsler und Ständerfräsmaschinen mit 3600 mm X-Verfahrweg. Das Qualitätssystem ist nach EN 9100 (Luft- und Raumfahrt und Verteidigung) und ISO 9001 (Industrie) zertifiziert; ein klimatisierter Messraum mit zwei Zeiss-Koordinatenmessgeräten sichert die dimensionale Prüfung und die Kalibrierung von Messmitteln. 2022 erhielt Tecnomec den ersten Platz des Prix SVC Svizzera italiana.
- Standort
- Stabio, Schweiz
- Verfahren
- Fresatura (Fräsen, 3–5 Achsen, inkl. Fräsdrehen), Tornitura (Drehen), Rettifica Tonda (Rundschleifen), Rettifica Tangenziale (Planschleifen), Rettifica a coordinate (Koordinatenschleifen), Elettroerosione a Filo (Drahtfunken), Microdrilling / Drahterodieren Bohren Ø 0,20–3,00 mm, Alesatura (Bohren/Feinbohren)
- Werkstoffe
- CNC-Fräsen (3–5 Achsen), CNC-Drehen, Rundschleifen, Planschleifen (Tangential), Koordinatenschleifen, Feinbohren / Koordinatenbohren, Drahtfunkenerodieren, 3D-Druck (Prototyping)
- Zertifikate
- EN 9100, ISO 9001
- Gegründet
- 1981
- Branchen
- Luft- und Raumfahrt, Verteidigung, Präzisionsmechanik, Allgemeine Industrie
- 01
CNC-Fräsen (3–5 Achsen)
- 02
CNC-Drehen
- 03
Schleifen (Rund, Plan, Koordinaten)
- 04
Feinbohren
- 05
Drahterodieren / Microdrilling
- 06
Tiefkühlbehandlung
- 07
Dimensionelle Prüfung im Messraum
Verfahren und Fertigungskapazitäten
CNC-Fräsen (3–5 Achsen)
Fräsen inklusive 5-Achs-Fräsdrehen mit Bauteilabmessungen bis 3600 × 1100 × 900 mm.
CNC-Drehen
Drehen mit und ohne angetriebene Werkzeuge, inkl. Vertikaldrehzentren, bis 3000 mm Drehlänge.
Rundschleifen
Rundschleifen mit Spitzenhöhen bis 175 mm und Schleifdurchmessern bis 350 mm.
Planschleifen (Tangential)
Planschleifen bis 2250 × 910 × 600 mm mit Auflage bis 3900 kg.
Koordinatenschleifen
Koordinatenschleifen bis 650 × 450 × 140 mm für hochpräzise Flächen und Profile.
Feinbohren / Koordinatenbohren
Koordinatenbohrwerke (u. a. 4× SIP Hydroptic 6A) für Bohrungen mit engsten Toleranzen.
Drahtfunkenerodieren
Drahterodieren bis 800 × 550 × 525 mm sowie Startloch-Erodieren mit Ø 0,20–3,00 mm.
3D-Druck (Prototyping)
FDM-Druck im Bauraum 330 × 240 × 300 mm für Prototypen.
Tiefkühlbehandlung
Hyperfreezer-Lagerung bei -86 bis -40 °C.
Standorte
Stabio
CHHauptsitz und Produktion
- Stückgewicht / Größe
- Fräsen bis X 3600 mm; Drehen bis L 3000 mm
- Werkstoffe
- Metalle für die Präzisionszerspanung
Bauteile

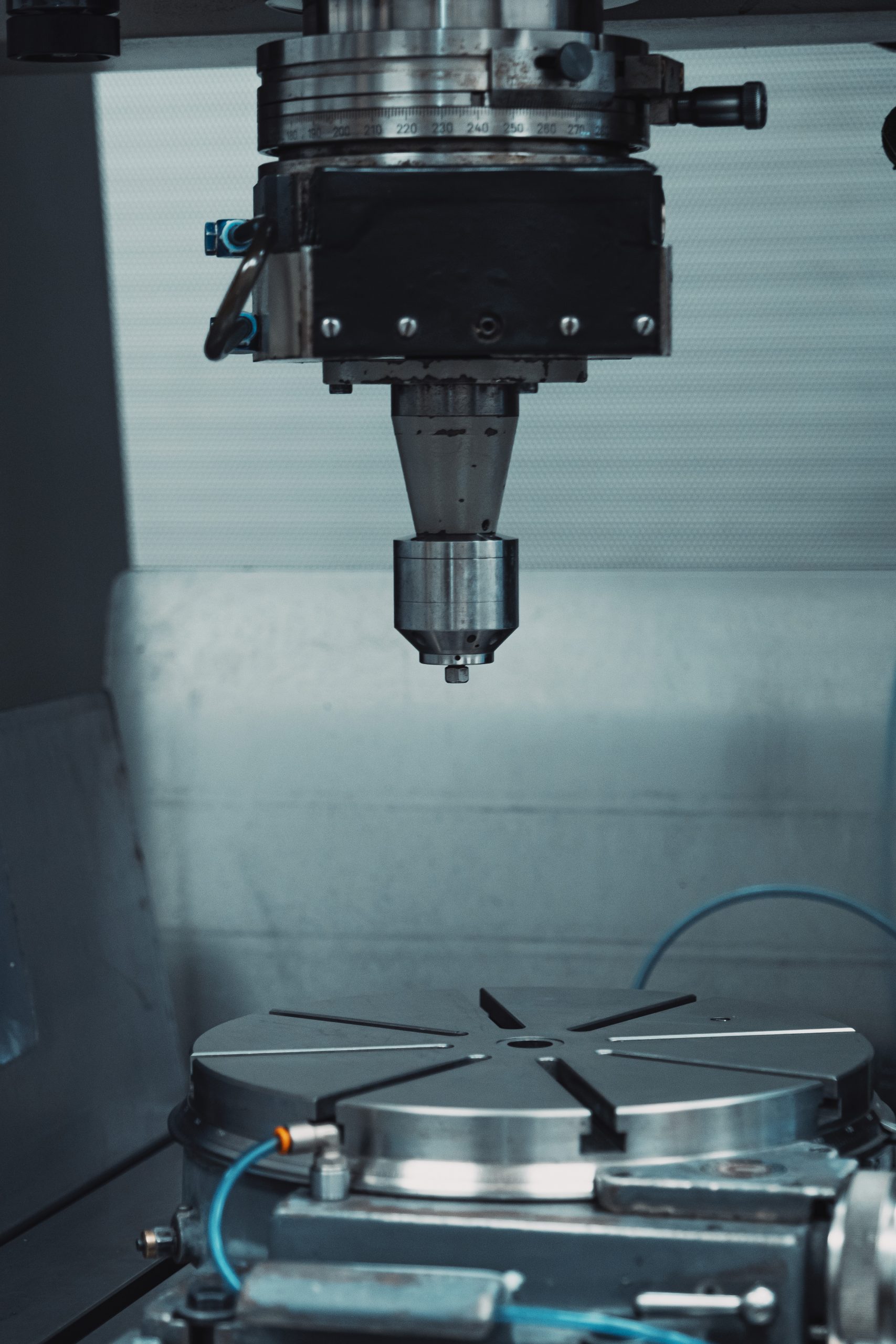

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Fresatura (Fräsen, 3–5 Achsen, inkl. Fräsdrehen)Zerspanung | – | 3600 mm (X-Verfahrweg) × 1100 mm × 900 mm | – | – | – |
| Tornitura (Drehen)Zerspanung | – | 3000 mm (L max turning) | – | – | – |
| Rettifica Tonda (Rundschleifen)Zerspanung | – | – | – | – | – |
| Rettifica Tangenziale (Planschleifen)Zerspanung | – | 2250 mm × 910 mm × 600 mm | 3900 kg | – | – |
| Rettifica a coordinate (Koordinatenschleifen)Zerspanung | – | 650 mm × 450 mm × 140 mm | – | – | – |
| Elettroerosione a Filo (Drahtfunken)Zerspanung | – | 800 mm × 550 mm × 525 mm | – | – | – |
| Microdrilling / Drahterodieren Bohren Ø 0,20–3,00 mmZerspanung | – | – | – | – | – |
| Alesatura (Bohren/Feinbohren)Zerspanung | – | 1000 mm × 795 mm × 800 mm | – | – | – |
| Controllo dimensionale (Dimensionelle Prüfung, Messraum)Prüfung | 0,0002 mm (Scanning-Genauigkeit) | 2400 mm × 1200 mm × 1000 mm | – | – | – |
| Stampa 3D (PA) / 3D-Druck PrototypingAdditiv | – | 330 mm × 240 mm × 300 mm | – | – | – |
| Tiefkühllagerung (Hyperfreezer, -86 bis -40 °C)Wärmebehandlung | – | – | – | – | – |
49 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Fräsdreh-Bearbeitungszentrum mit Palettenwechsler | GF+ MILL P 800 U ST | 2 | X 800 / Y 800 / Z 550 mm, A +91°/-121°, C n x 360° | – | Stabio, CH |
| 5-Achs-Bearbeitungszentrum mit Palettenwechsler | GF+ MILL E 700 U | 2 | X 700 / Y 600 / Z 500 mm, A -65°/+120° | – | Stabio, CH |
| 5-Achs-Ständerfräsmaschine (Travelling column) | DMG DMF 360 LINEAR 5 AXIS | 2 | X 3600 / Y 1100 / Z 900 mm | – | Stabio, CH |
| 5-Achs-Fräsmaschine mit Schwenktisch | HEDELIUS RS100 KLM 4500 | 1 | X 2000 / Y 1000 / Z 1000 mm, A 0°/+90° | – | Stabio, CH |
| 5-Achs-Ständerfräsmaschine | SIGMA Tandem 5A | 1 | X 1500 / Y 700 / Z 950 mm | – | Stabio, CH |
| 4-Achs-Bearbeitungszentrum | MORI SEIKI MV-50E | 1 | X 100 / Y 500 / Z 460 mm | – | Stabio, CH |
| 4-Achs-Fräsmaschine | TIGER TFA 5 | 1 | X 2000 / Y 800 / Z 1000 mm | – | Stabio, CH |
| 3-Achs-Fräsmaschine | SIGMA ZENIT 3-M | 1 | X 1000 / Y 600 / Z 685 mm | – | Stabio, CH |
| 3-Achs-Bearbeitungszentrum | BRIDGEPORT GX 1000 | 1 | X 1020 / Y 660 / Z 635 mm | – | Stabio, CH |
| 3-Achs-Bearbeitungszentrum | HARDINGE VMC 1250 P3 | 1 | X 1270 / Y 660 / Z 635 mm | – | Stabio, CH |
| 3-Achs-Bearbeitungszentrum | MORI SEIKI MV-40A | 1 | X 650 / Y 400 / Z 500 mm | – | Stabio, CH |
| 3-Achs-Bearbeitungszentrum | FAMUP MCX 600 | 1 | X 600 / Y 400 / Z 400 mm | – | Stabio, CH |
| 3-Achs-CNC-Fräsmaschine | SCHAUBLIN 100 HT-CNC | 1 | X 1020 / Y 510 / Z 510 mm | – | Stabio, CH |
| 3-Achs-Fräsmaschine | SIGMA Leader 5 | 1 | X 1250 / Y 810 / Z 630 mm | – | Stabio, CH |
| Konventionelle Fräsmaschine | SCHAUBLIN 53-N | 2 | X 400 / Y 180 mm | – | Stabio, CH |
| Konventionelle Fräsmaschine | DECKEL FP-2 | 1 | X 300 / Y 150 mm | – | Stabio, CH |
| CNC-Drehmaschine mit angetriebenen Werkzeugen | DMG MORI NLX 2500-700 | 1 | Ø max turning 366 mm, L max turning 728 mm, Ø Stangendurchlass 102 mm | – | Stabio, CH |
| CNC-Drehmaschine mit angetriebenen Werkzeugen | BIGLIA B1250Y | 1 | Ø max turning 450 mm, L max turning 1100 mm, Ø Stangendurchlass 93 mm | – | Stabio, CH |
| Vertikal-Drehzentrum mit angetriebenen Werkzeugen | DOOSAN PUMA VT1100M | 1 | Ø max turning 1100 mm, L max turning 1000 mm | – | Stabio, CH |
| Vertikal-Drehmaschine | DOOSAN PUMA VT1100 | 1 | Ø max turning 1100 mm, L max turning 1000 mm | – | Stabio, CH |
| CNC-Drehmaschine mit angetriebenen Werkzeugen | SAMSUNG PL60-1000 MC | 1 | Ø max turning 900 mm, L max turning 1000 mm, Ø Stangendurchlass 139 mm | – | Stabio, CH |
| CNC-Drehmaschine | MORI SEIKI SL-400B/800 | 1 | Ø max turning 750 mm, L max turning 950 mm, Ø Stangendurchlass 115 mm | – | Stabio, CH |
| CNC-Drehmaschine | BIGLIA B1000/8" | 1 | Ø max turning 355 mm, L max turning 900 mm, Ø Stangendurchlass 56 mm | – | Stabio, CH |
| CNC-Drehmaschine mit angetriebenen Werkzeugen | SAMSUNG PL20MC | 1 | Ø max turning 220 mm, L max turning 450 mm, Ø Stangendurchlass 65 mm | – | Stabio, CH |
| CNC-Drehmaschine | CMT KRONOS 208" | 1 | Ø max turning 360 mm, L max turning 820 mm, Ø Stangendurchlass 75 mm | – | Stabio, CH |
| CNC-Drehmaschine | CMT URSUS TC 600 | 1 | Ø max turning 365 mm, L max turning 3000 mm, Ø Stangendurchlass 105 mm | – | Stabio, CH |
| Schwer-Drehmaschine | SCHIESS KE125 | 1 | Ø max turning 1320 mm, L max turning 900 mm | – | Stabio, CH |
| CNC-Drehmaschine | REIDEN R200/2 | 1 | Ø max turning 600 mm, L max turning 1500 mm, Ø Stangendurchlass 42 mm | – | Stabio, CH |
| Drehmaschine | SCHAUBLIN 102 | 2 | Ø max turning 100 mm | – | Stabio, CH |
| Tangential-Schleifmaschine | OKAMOTO 208CH-iQ | 1 | X 2250 / Y 910 / Z 600 mm, max. Auflage 1690 kg (mit Magnetplatte) / 3900 kg (ohne) | – | Stabio, CH |
| Tangential-Schleifmaschine | OKAMOTO ACC106CA-iQ | 1 | X 1200 / Y 652 / Z 405 mm, max. Auflage 500 kg | – | Stabio, CH |
| Tangential-Schleifmaschine | ZIERSCH SL600E | 1 | X 600 / Y 460 / Z 410 mm, max. Auflage 500 kg | – | Stabio, CH |
| Rundschleifmaschine | STUDER S33 | 1 | Spitzenweite 650/1000 mm, Spitzenhöhe 175 mm, Ø max. grinding 350 mm | – | Stabio, CH |
| Rundschleifmaschine | KELLENBERGER UR175/100 | 1 | Spitzenweite 1000 mm, Spitzenhöhe 175 mm, Ø max. grinding 350 mm | – | Stabio, CH |
| Rundschleifmaschine | TSCHUDIN HTG 310 | 1 | Spitzenweite 500 mm, Spitzenhöhe 100 mm, Ø max. grinding 160 mm | – | Stabio, CH |
| Innenschleifmaschine / Rundschleifmaschine | TRIPET MAR-200 | 1 | Spitzenweite 200 mm, Spitzenhöhe 132 mm, Ø max. grinding 80 mm | – | Stabio, CH |
| Automatische Tangential-Schleifmaschine | JUNG JF 415 | 1 | X 500 / Y 200 / Z 300 mm | – | Stabio, CH |
| Koordinatenschleifmaschine | HAUSER S40-DR | 1 | X 650 / Y 450 / Z 140 mm | – | Stabio, CH |
| Tangential-Schleifmaschine | TRIPET MHP 500 | 1 | X 500 / Y 180 / Z 300 mm | – | Stabio, CH |
| Koordinatenbohrwerk (Feinbohrmaschine) | SIP Hydroptic 6A | 4 | X 1000 / Y 795 / Z 800 mm | – | Stabio, CH |
| Koordinatenbohrwerk | DIXI 75 ON | 1 | X 901 / Y 659 / Z 759 mm | – | Stabio, CH |
| Drahterodiermaschine (Wire EDM) | GF+ AgieCharmilles Progress VP4 | 1 | X 800 / Y 550 / Z 525 mm | – | Stabio, CH |
| Drahterodiermaschine (Wire EDM) | GF+ AgieCharmilles CUT P 350 | 1 | X 350 / Y 220 / Z 220 mm | – | Stabio, CH |
| Startloch-Erodiermaschine (Microdrilling) | C.R. Technology CR510 | 1 | X 500 / Y 300 / Z 440 mm, Bohrung Ø 0,30–3,00 mm | – | Stabio, CH |
| Startloch-Erodiermaschine (Drill EDM) | C.R. Technology DRILL EDM SD26 | 1 | X 300 / Y 276 / Z 250 mm, Bohrung Ø 0,20–3,00 mm | – | Stabio, CH |
| 3D-Koordinatenmessgerät (CMM) | ZEISS ACCURA Vast XXT | 1 | X 1200 / Y 1800 / Z 1000 mm | – | Stabio, CH (Sala Metrologica) |
| 3D-Koordinatenmessgerät (CMM) | ZEISS ACCURA Vast XXT | 1 | X 1200 / Y 2400 / Z 1000 mm | – | Stabio, CH (Sala Metrologica) |
| Tiefkühlschrank (Hyperfreezer) | B-Science Global B-ULT100 | 1 | Temperaturbereich -86 bis -40 °C | – | Stabio, CH |
| 3D-Drucker (FDM, Prototyping) | UltiMaker S7 Pro Bundle | 1 | 330 x 240 x 300 mm | – | Stabio, CH |
Zusatzleistungen
Qualität

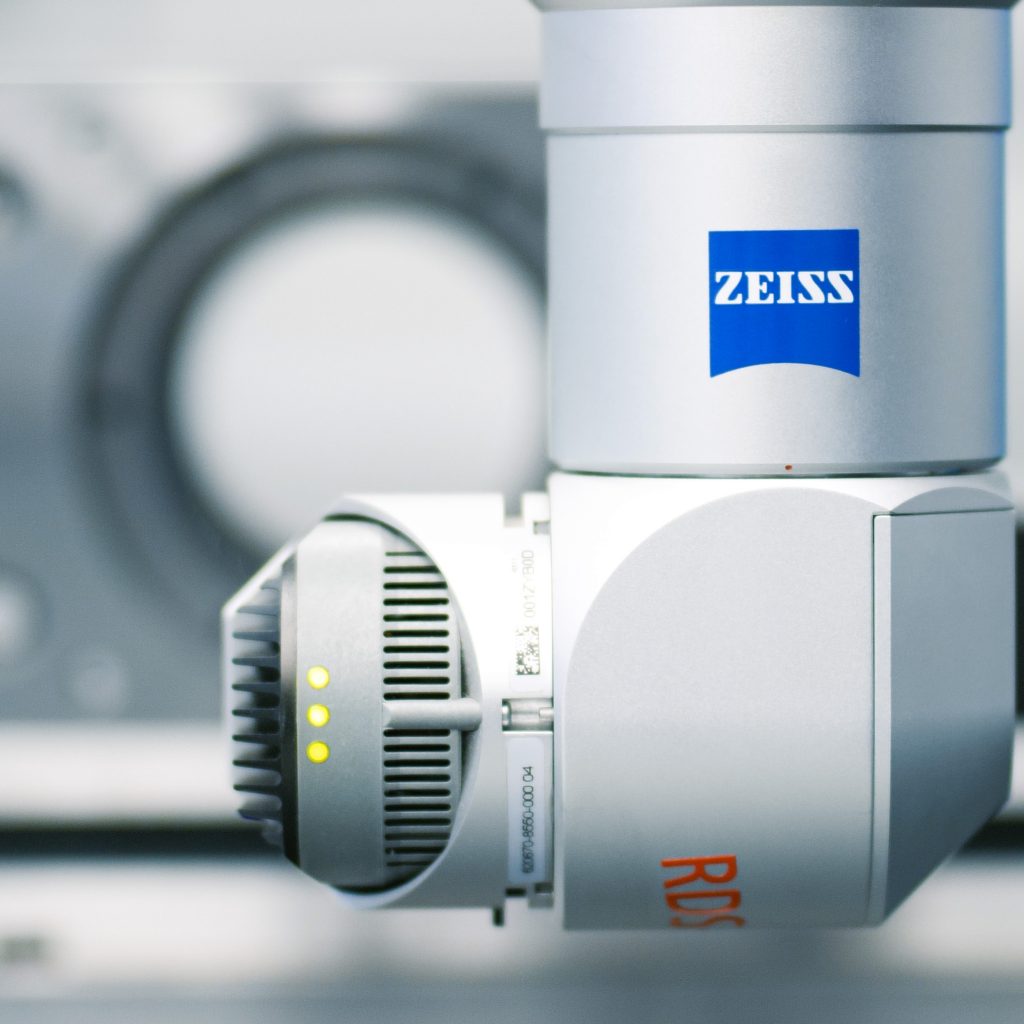

Der Produktionsprozess wird in allen Phasen durch Zwischen- und Endkontrollen überwacht. Der klimatisierte Messraum ist mit zwei Zeiss-CMM (ACCURA, bis 1200 × 2400 × 1000 mm, Scanning-Genauigkeit 0,0002 mm) ausgestattet; zudem werden Messmittel kalibriert.
| Nachweis | Stabio |
|---|---|
| ISO 9001 | |
| EN 9100 |
Historie
- 1981
Gründung von Tecnomec SA
- 2022
Erster Platz des Prix SVC Svizzera italiana, verliehen am 18.05.2022 an Direktor Iarno Mapelli
