Ist das Ihr Unternehmen? Profil übernehmen
Fertigt Präzisions-Landmaschinen, Mühlentechnik sowie Baugruppen und Maschinenkomponenten für die Auftragsfertigung
Treffler Maschinenbau GmbH & Co. KG
Pöttmes-Echsheim (Bayern)Neu auf Amplifa
Über Treffler
Die Treffler Maschinenbau GmbH & Co. KG ist ein Familienunternehmen in Pöttmes-Echsheim (Bayern) mit drei Geschäftsbereichen: Agrartechnik, Mühlentechnik und Auftragsfertigung. In der Agrartechnik werden Präzisions-Landmaschinen für die mechanische Unkrautregulierung gefertigt, darunter Zinkenstriegel, Grubber, Federzahneggen, Hackgeräte, Schneidwalzen und Zinkensätechnik. Die Mühlentechnik umfasst vollautomatische Vermahlungssysteme (Mühlomat, Flockomat, Schrotomat, Multicutter) für Bäcker, Müller, Hofvermarkter und Gewürzverarbeiter. In der Auftragsfertigung werden Einzelteile, Baugruppen und komplette Maschinen gefertigt: CNC-Fräsen und -Drehen (Werkstücke bis 10 t), Blech- und Rohrlaserschneiden, Plasma- und Autogenschneiden, Abkanten, Roboterschweißen, Stahlbau nach DIN EN 1090-2 sowie Reinigung, Sandstrahlen und Lackieren im eigenen Lackierzentrum. Werkstoffe sind Baustahl, Blaustahl, Edelstahl, Aluminium, Kupfer und Messing. Kunden kommen aus Landwirtschaft, Lebensmittelindustrie, Druckmaschinen-, Baustoff-, Glas- und Bauindustrie, Aggregat- und Schiffmotorenbau. Auf 12.000 m² Produktionsfläche in 11 Fertigungshallen arbeiten 200 Mitarbeiter mit 37 Maschinen.
- Standort
- Pöttmes-Echsheim
- Verfahren
- CNC-Fräsen, CNC-Drehen, Hartdrehen, 5-Seitenbearbeitung / 3D-Fräsen / 6-Achs-Fräsbearbeitung, Erodieren (Lichtbogenerodieren), Rohrlaserschneiden, 2D-Laserschneiden / Brennschneiden, Plasmaschneiden
- Werkstoffe
- Baustahl, Blaustahl, Edelstahl, Aluminium, Kupfer, Messing, Strenx (SSAB, Mitgliedschaft My Inner Strenx®), Blaustahl (Strenx)
- Zertifikate
- ISO 9001:2015, DIN EN 1090-2, DIN EN ISO 3834-2, CE 0036, EN 9100, IATF 16949
- Gegründet
- 1700
- Mitarbeiter
- 200
- Branchen
- Landwirtschaft / ökologische Landwirtschaft, Lebensmittelindustrie (Bäcker, Müller, Hofvermarkter, Gewürze & Kräuter), Druckmaschinenindustrie, Baustoffindustrie, Bauindustrie, Glasindustrie
- 01
Lasertechnik (Blech- und Rohrlaserschneiden, Plasma-/Autogenschneiden)
- 02
Abkanten und Biegen
- 03
Mechanische Fertigung (CNC-Fräsen, CNC-Drehen, Erodieren)
- 04
Schweißtechnik und Stahlbau
- 05
Beschichtungstechnik (Reinigen, Sandstrahlen, Lackieren, Trocknung)
- 06
Messtechnik und Qualitätskontrolle
- 07
Baugruppenmontage, Elektrotechnik, Inbetriebnahme und weltweite Montage
Werkstoffe und Verfahren
Baustahl
Hauptwerkstoff für Laserschneiden (bis 25 mm), Brennschneiden, Schweißkonstruktionen und Stahlbau.
Blaustahl (Strenx)
Hochfester Feinkornbaustahl für Laserschneiden bis 10 mm; Treffler ist Mitglied von My Inner Strenx® der SSAB.
Edelstahl
Für lasergeschnittene Teile bis 25 mm (2D) bzw. 6 mm (Rohrlaser) und korrosionsbeanspruchte Bauteile.
Aluminium
Laserschneiden bis 25 mm (2D) bzw. 5 mm (Rohrlaser) sowie CNC-Zerspanung.
Kupfer
2D-Laserschneiden bis 10 mm Blechdicke.
Messing
2D-Laserschneiden bis 10 mm Blechdicke.
Standort
Pöttmes-Echsheim
DEHauptsitz mit Produktion, Konstruktion, Vertrieb und Service
- Stückgewicht / Größe
- Frästeile bis 10 t Werkstückgewicht; Schweißbauteile bis 4 t
- Losgröße
- Einzelfertigung bis Serienfertigung
- Werkstoffe
- Baustahl, Blaustahl/Strenx, Edelstahl, Aluminium, Kupfer, Messing
- SHW Unispeed 3000 6-Achsen CNC Bearbeitungszentrum (3200/1500/1300 mm)
- GROB G550 5-Achsen CNC Bearbeitungszentrum mit 10-fach Plattenspeicher
- GROB G350a PSS-R300 5-Achsen CNC Bearbeitungszentrum
- DMG MORI DMU 95 / DMU 75 monoBLOCK, Deckel-Maho DMC 125U / DMU 125P DuoBlock
- Hwacheon HiTech 700, DMG MORI CTX 310/450/CLX 450, Knuth V-Turn 410 PRO CNC-Drehmaschinen
- TRUMPF TruLaser 3040 fiber Blechlaser (4000x2000 mm, 6 kW)
- TRUMPF TruLaser 7000 fiber Rohrlaser (Ø 254 mm, 6500 mm, 4 kW)
- MESSER MultiTherm Plasma- und Autogenschneidanlage (6000/2000 mm)
- TRUMPF TruBend 5320 und BAYKAL APHS 3110 CNC-Abkantpressen

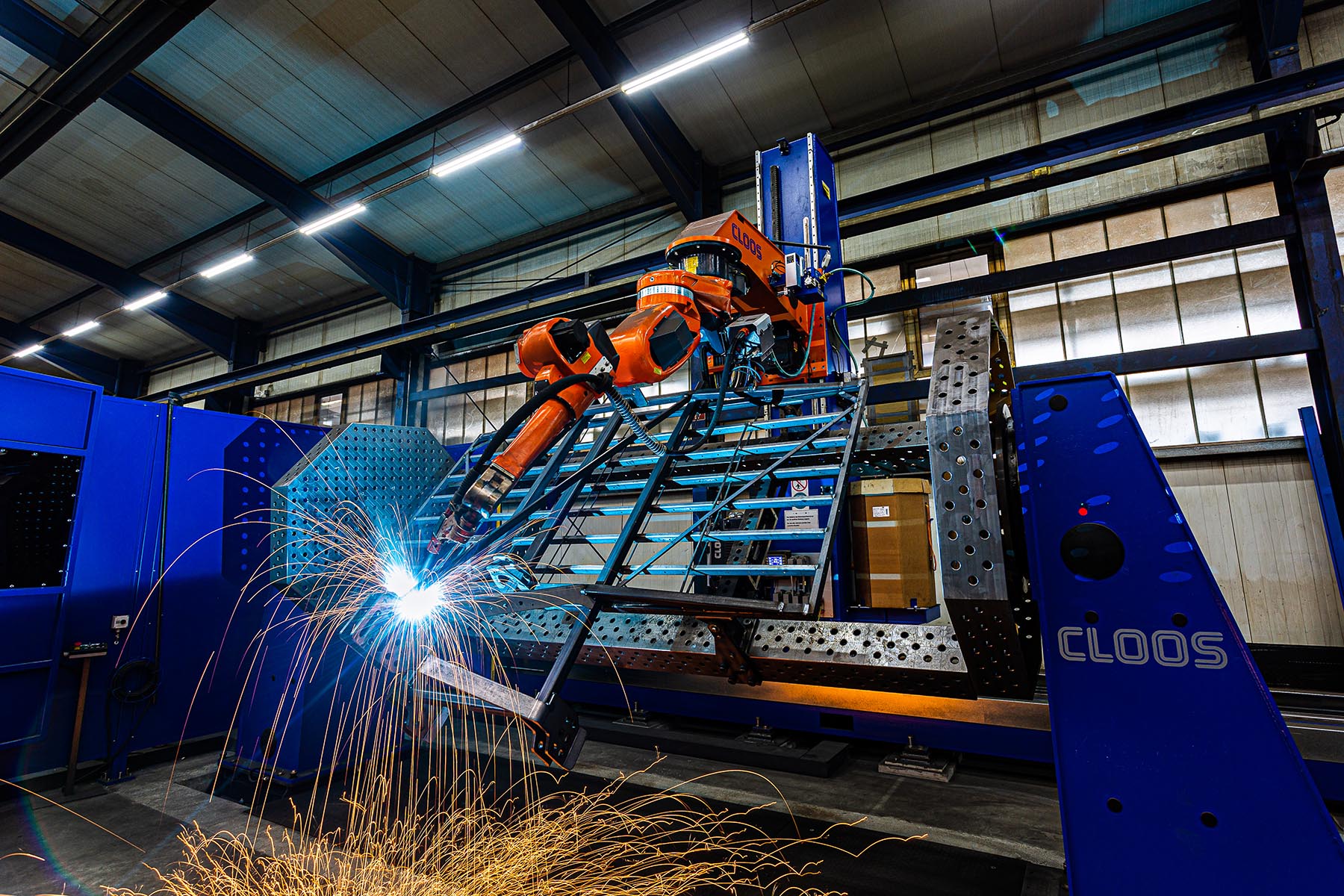

- 4 Roboterschweißanlagen (CLOOS QRC-410-E, QRC-350-E, CC-4.1, KUKA)
- WENZEL LH 1210 3D-Koordinatenmessmaschine (2500x1200x1000 mm)
- Wheelabrator Durchlaufsandstrahlanlage, WOLF Lackier-/Trockner-/Waschkabinen, Schmidt Strahlkabine
- Zoller Werkzeugvoreinstellgeräte, HAIMER Schrumpfgerät, Mahr Perthometer M2

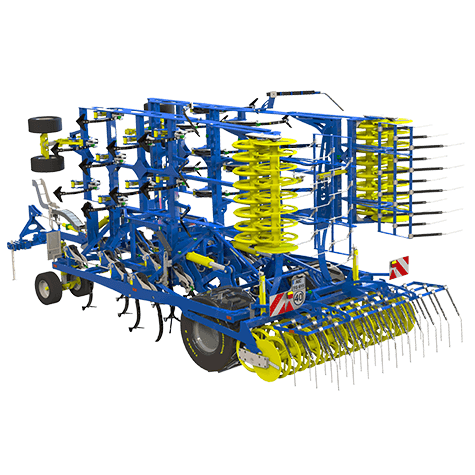

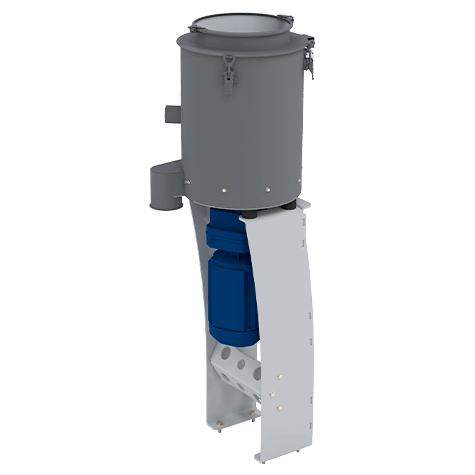

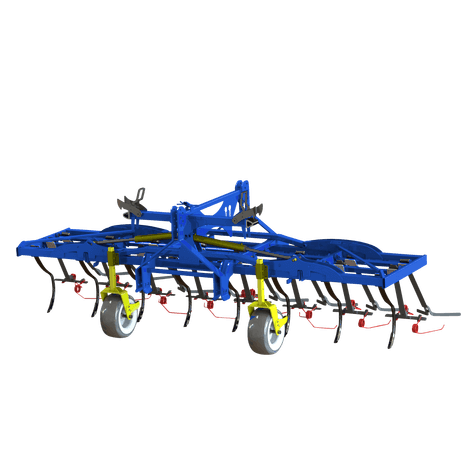

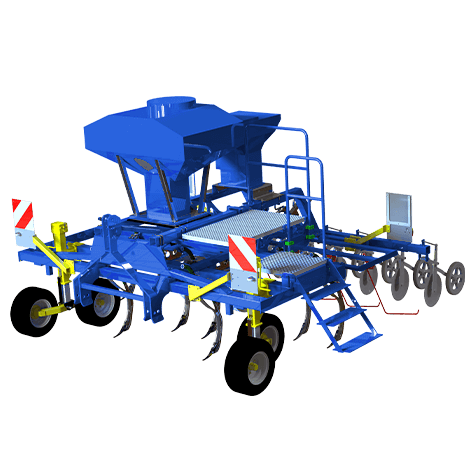

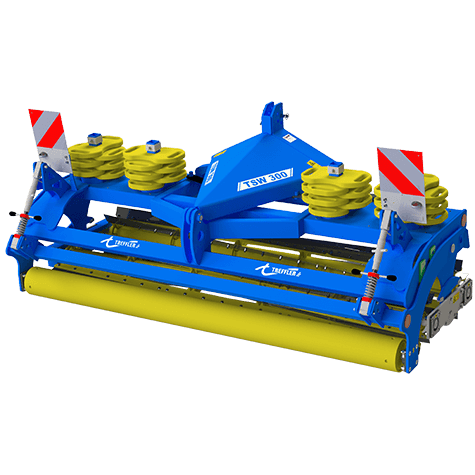

Bauteile und Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-FräsenZerspanung | – | 3200 mm (Verfahrweg X) × 1300 mm (Verfahrweg Y) × 1300 mm (Verfahrweg Z) | 10 Tonnen Werkstück | Einzelfertigung – Serienfertigung | Baustahl, Edelstahl, Aluminium |
| CNC-DrehenZerspanung | – | 1800 mm Langdrehen × Ø 720 mm Futterbearbeitung | – | Serienfertigung (Stangengreifer) | Baustahl, Edelstahl, Aluminium |
| HartdrehenZerspanung | – | – | – | – | Stahl bis 63 HRC |
| 5-Seitenbearbeitung / 3D-Fräsen / 6-Achs-FräsbearbeitungZerspanung | – | – | – | – | – |
| Erodieren (Lichtbogenerodieren)Zerspanung | – | – | – | – | – |
| RohrlaserschneidenZerspanung | – | Materiallänge 6500 mm / Fertigteillänge × Außendurchmesser 254 mm | – | – | Blaustahl (bis 10 mm), Edelstahl (bis 6 mm), Aluminium (bis 5 mm) |
| 2D-Laserschneiden / BrennschneidenZerspanung | – | 4000 mm × 2000 mm | – | – | Baustahl (bis 25 mm), Edelstahl (bis 25 mm), Aluminium (bis 25 mm), Kupfer (bis 10 mm), Messing (bis 10 mm) |
| PlasmaschneidenZerspanung | – | 6000 mm × 2000 mm | – | – | Stahl |
| AutogenschneidenZerspanung | – | 6000 mm × 2000 mm | – | – | Stahl (40–200 mm) |
| Abkanten und BiegenUmformung | – | 4100 mm | – | – | Blech bis 20 mm Stärke |
| Profilbiegen / Ringbiegen / UniversalbiegenUmformung | – | – | – | – | Stahl |
| Scherschneiden (Schlagschere)Zerspanung | – | Arbeitsbreite bis 3100 mm | – | – | Blech bis 10 mm |
| Roboterschweißen (MAG/MIG/WIG)Fügen | – | 6000 mm × Ø 3400 mm | 4 Tonnen Bauteillast | – | Stahl |
| Schweißtechnik auf 3D-Schweißtischen (bis 3x6 m)Fügen | – | 6 m × 3 m | – | – | Stahl |
| Bandsägen (Zuschnitt)Zerspanung | – | – | – | – | Stahl |
| SandstrahlenOberfläche | – | 12000 mm × 1500 mm × 800 mm | – | – | Stahl |
| Lackieren / Beschichten (Grundieren, 2K-Dosieranlage, Airmix/Airless, E-Statik)Oberfläche | – | 9000 mm × 4500 mm × 4500 mm | – | – | Stahl |
| Reinigen (Dampfstrahlen, Abdampfen)Oberfläche | – | 9000 mm × 4500 mm × 4500 mm | – | – | – |
| 3D-Koordinatenmessung / QualitätskontrollePrüfung | – | 2500 mm × 1200 mm × 1000 mm | – | – | – |
| Oberflächenmessung (Rauheit)Prüfung | – | – | – | – | – |
| LaserbeschriftungOberfläche | – | 335 mm × 312 mm | – | – | – |
| Baugruppenfertigung und Montage (mechanisch/elektrisch, inkl. Elektrotechnik, Steuerungsbau undMontage | – | – | – | – | – |
| Stahlbau / Stahlkonstruktionen (nach DIN EN 1090-2)Montage | – | – | – | – | Stahl |
| Oberflächenbehandlung (zerspanungsbezogen)Oberfläche | – | – | – | – | – |
43 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 6-Achsen CNC Bearbeitungszentrum | SHW Unispeed 3000 | 1 | 3200/1500/1300 mm, 2500 mm Störkreis | 2018 | Pöttmes-Echsheim |
| 5-Achsen CNC Bearbeitungszentrum | GROB G550 | 1 | 800/1020/970 mm, 10 Plattenspeicher | 2019 | Pöttmes-Echsheim |
| 5-Achsen CNC Bearbeitungszentrum | GROB G350 | 1 | 600/700/800 mm | 2010 | Pöttmes-Echsheim |
| 5-Achsen CNC Bearbeitungszentrum | GROB G350a PSS-R300 | 1 | 600/770/805 mm, 8 Palettenspeicher | 2022 | Pöttmes-Echsheim |
| 5-Achsen CNC Bearbeitungszentrum | Deckel-Maho DMC 125U | 1 | 1250/880/800 mm, Plattenwechsler | 2004 | Pöttmes-Echsheim |
| 5-Achsen CNC Bearbeitungszentrum | Deckel-Maho DMU 125P Duo Block | 1 | 1250/1000/1000 mm, 1250 mm Rundtisch | 2007 | Pöttmes-Echsheim |
| 5-Achsen CNC Bearbeitungszentrum | DMG MORI DMU 95 monoBLOCK | 1 | 950/850/650 mm, 1050 mm Störkreis | 2017 | Pöttmes-Echsheim |
| 5-Achsen CNC Bearbeitungszentrum | DMG MORI DMU 75 monoBLOCK | 1 | 750/650/650 mm | 2014 | Pöttmes-Echsheim |
| CNC Bearbeitungszentrum vertikal | DMG Mori DMC 835 V | 1 | 835/510/510 mm | 2008 | Pöttmes-Echsheim |
| 4-Achsen CNC Bearbeitungszentrum | Pinnacle LV126 | 1 | 1400/610/500 mm | 2012 | Pöttmes-Echsheim |
| 5-Achsen CNC Bearbeitungszentrum | Hedelius RS100 Magnum | 1 | 5-Achs: 1000/1000/800 mm; 3-Achs: 2250/1000/800 mm | 2007 | Pöttmes-Echsheim |
| CNC Drehmaschine | Hwacheon HiTech 700 | 1 | 900 mm Umlauf, 700 mm Spannfutter, 2057 mm Z-Achse | 2010 | Pöttmes-Echsheim |
| CNC Drehmaschine | DMG MORI CLX 450 | 1 | 276/120/755 mm, mit Breuning Irco ILS-Kurzstangenlader | 2023 | Pöttmes-Echsheim |
| CNC Drehmaschine | DMG MORI CTX 310 | 1 | 380 mm Umlauf, 140 mm Spannfutter, 339 mm Z-Achse, 12 angetriebene Werkzeuge | 2015 | Pöttmes-Echsheim |
| CNC Drehmaschine | DMG MORI CTX 450 | 1 | 600 mm Umlauf, 250 mm Spannfutter, 500 mm Z-Achse, 12 angetriebene Werkzeuge | 2015 | Pöttmes-Echsheim |
| CNC Drehmaschine | Knuth V-Turn 410 PRO | 1 | 210 mm X-Achse, 140 mm Z1-Achse, Schwenkbereich +/- 45° | 2023 | Pöttmes-Echsheim |
| NC Drehmaschine | ZMM CU400 | 1 | 400 mm Umlauf, 320 mm Spannfutter, 1500 mm Z-Achse | 2009 | Pöttmes-Echsheim |
| CNC Messmaschine (3D-Koordinatenmessgerät) | WENZEL LH 1210 | 1 | 2500/1200/1000 mm, Renishaw PH 1011 Plus Dreh-/Schwenkkopf | 2015 | Pöttmes-Echsheim |
| Oberflächenmessgerät | Mahr Perthometer M2 | 1 | – | 2015 | Pöttmes-Echsheim |
| Werkzeugvoreinstell- und Messgerät | Zoller Venturion | 1 | – | 2019 | Pöttmes-Echsheim |
| Werkzeugvoreinstell- und Messgerät | Zoller Smile 400 | 1 | – | 2007 | Pöttmes-Echsheim |
| Werkzeugschrumpfgerät | HAIMER Power Clamp Preset i4.0 | 1 | – | 2025 | Pöttmes-Echsheim |
| Erodiergerät (Lichtbogenerodiermaschine) | Waldmann & Weigl Eromobil er230s | 1 | – | – | Pöttmes-Echsheim |
| Roboterschweißanlage | CLOOS QRC-410-E | 1 | 2x Ø 3400x6000 mm Länge, QIROX-Controller | 2020 | Pöttmes-Echsheim |
| Roboterschweißanlage | CLOOS QRC-350-E | 1 | Ø 3000x5500 mm Länge, QIROX-Controller | 2015 | Pöttmes-Echsheim |
| Roboterschweißanlage | CLOOS CC-4.1 | 1 | Ø 800x2000 mm Länge, QIROX-Controller | 2018 | Pöttmes-Echsheim |
| Roboterschweißanlage (Schweißroboterzelle) | KUKA | 1 | Ø 3400x1000 mm Höhe | 2010 | Pöttmes-Echsheim |
| Rohrlaser | TRUMPF TruLaser 7000 fiber | 1 | 6500 x Ø 254 x 6000 mm, 4 kW | 2020 | Pöttmes-Echsheim |
| Blechlaser (2D-Laserschneidanlage) | TRUMPF TruLaser 3040 fiber | 1 | 4000 x 2000 mm, 6 kW | 2020 | Pöttmes-Echsheim |
| Plasma- und Autogenschneidanlage | MESSER MultiTherm | 1 | 6000/2000 mm | 2007 | Pöttmes-Echsheim |
| Laserbeschriftungssystem | Laser Lounge LM-Station 1 | 1 | Aufspannfläche 335x312 mm | 2021 | Pöttmes-Echsheim |
| Abkantpresse (CNC) | TRUMPF TruBend 5320 CNC | 1 | 4000 mm x 3200 kN | 2020 | Pöttmes-Echsheim |
| CNC-Abkantpresse | BAYKAL APHS 3110 | 1 | 3000 mm x 1800 kN | 2010 | Pöttmes-Echsheim |
| Schlagschere | BAYKAL MGH 3100x10 | 1 | Arbeitsbreite bis 3100 mm, Blechdicke bis 10 mm | 2010 | Pöttmes-Echsheim |
| Profilbiegemaschine | ZOPF R1 | 1 | – | 2017 | Pöttmes-Echsheim |
| Universalbiegemaschine | ZOPF TS300 | 1 | – | 2017 | Pöttmes-Echsheim |
| Ringbiegemaschine | ZOPF ZB 100/3H | 1 | – | 2017 | Pöttmes-Echsheim |
| Bandsäge (Vollautomat) | Kaltenbach KBS 400 DC | 2 | – | 2019 | Pöttmes-Echsheim |
| Durchlaufsandstrahlanlage | Wheelabrator G RB 1500G | 1 | 1500/800/12000 mm | 2020 | Pöttmes-Echsheim |
| Lackierkabine | WOLF TAIFUNO vision | 1 | 9000/4500/4500 mm | 2012 | Pöttmes-Echsheim |
| Trocknerkabine | WOLF Econvect | 1 | 9000/4500/4500 mm | 2017 | Pöttmes-Echsheim |
| Waschkabine | WOLF | 1 | 9000/4500/4500 mm | 2012 | Pöttmes-Echsheim |
| Sandstrahlkabine | Schmidt Strahlkabine | 1 | 9000/4500/4500 mm | 2012 | Pöttmes-Echsheim |
Zusatzleistungen
Referenzkunden
Qualität
Im klimatisierten Messraum werden Bauteile auf einem WENZEL LH 1210 3D-Koordinatenmessgerät (Messvolumen 2500x1200x1000 mm, Renishaw Dreh-/Schwenkkopf) und mit einem Mahr Perthometer M2 vermessen, protokolliert und geprüft. Die Messgeräte werden exakt kalibriert.
| Nachweis | Pöttmes-Echsheim |
|---|---|
| ISO 9001:2015 | |
| DIN EN 1090-2 | |
| DIN EN ISO 3834-2 | |
| CE 0036 | |
| EN 9100 | |
| IATF 16949 |
Historie
- 1700
Gründung der Treffler Schmiede in der Echsheimer Ortsmitte
- 1900
Umzug der Schmiede an den Ortsrand von Echsheim, Mühlgrund
- 1949
Übernahme der Schmiede durch Paul Seniors Vater
- 1969
Einstellung von Viehhaltung und Landwirtschaft; aus dem Stall wird eine Werkstatt für Landmaschinen, dazu Landmaschinenhandel
- 1981
Übernahme durch Paul Senior; Erweiterung um Heizungs- und Sanitärinstallation
- 1989
Einstieg in den Maschinenbau durch Outsourcing der Betriebsschlosserei von MAN Augsburg, ca. 6 Mitarbeiter
- 1990
Verdopplung der Mitarbeiterzahl auf zwölf
- 1995
Neue Halle am Mühlgrund (460 m²); Fertigung und weltweite Montage von Papierrollen-Wechslern für Druckmaschinen, ca. 30 Mitarbeiter
- 1999
Neubau der ersten Produktionshalle (900 m²) am heutigen Standort Echsheim
- 2000
50 Mitarbeiter
- 2001
Bau der Schweißhalle, erste Fräse; Entwicklung und Bau des ersten Treffler Striegels
- 2004
Beginn der Landmaschinen-Serienproduktion; zweite Produktionshalle
- 2006
Dritte Produktionshalle; Erweiterung Schweißerei und Sägezentrum um 650 m²
- 2009
Wirtschaftskrise: Umorientierung hin zu eigenen Produkten
- 2012
Gründung der GmbH (Treffler Verwaltungs GmbH); Geschäftsführer Paul Treffler und Paul Christian Treffler; Erweiterung des Firmengrundstücks
- 2013
Neubau des Lackierzentrums (Beschichtung, Sandstrahlen, Reinigung, Trocknung)
- 2015
Übernahme der Mühlentechnik von Josef Lechner
- 2018
Neubau Bürogebäude; Erweiterung der Montagetechnik durch Zelthallen
- 2019
Inbetriebnahme der größten Halle mit 3000 m² für mechanische Fertigung und Lasertechnik
- 2020
Erweiterung des Maschinenparks mit modernen TRUMPF-Maschinen; 200 Mitarbeiter
