Lohnfertigung von CNC-Dreh- und Frästeilen in Einzel- und Kleinserien für Fahrzeugbau, Schiffbau und Maschinenbau
TZB-Maschinenbau GmbH
SprockhövelNeu auf Amplifa
Über TZB-Maschinenbau
Die TZB-Maschinenbau GmbH ist ein mittelständischer Lohnfertiger aus Sprockhövel, der seit über 30 Jahren überregional als Zulieferer tätig ist. Das Unternehmen fertigt Präzisionsdreh- und Frästeile aus Stahl, Edelstahl, Aluminium, Messing, Rotguss und Kunststoff in Einzelteilen sowie kleinen und mittleren Serien auf über 1000 qm Werkstattfläche. Die spanabhebende Bearbeitung erfolgt auf CNC-Drehmaschinen überwiegend mit angetriebenen Werkzeugen, auf 3-Achs-Bearbeitungszentren mit 4. Achse sowie auf konventionellen Werkzeugmaschinen. Ergänzend werden Verzahnungen bis Modul 2.5, Wärmebehandlung bis 650°, Gleitschleifen, Oberflächenbehandlungen wie Härten, Nitrieren, Vergüten, Verzinken, Brünieren, Phosphatieren und Anodisieren sowie die Lohnmessung auf CNC-Messmaschinen angeboten. Zu den Abnehmerbranchen zählen Fahrzeugbau, Schiffbau, Maschinen- und Anlagenbau, Lebensmittelindustrie, Hydraulik sowie Werkzeug- und Vorrichtungsbau. Das Leistungsspektrum wird durch Mitentwicklung, Prototypenbau und interne Montage abgerundet.
- Standort
- Sprockhövel
- Verfahren
- CNC-Drehen (Präzisionsdrehteile), CNC-Fräsen (3-Achs-Bearbeitungszentren, 3-Achs-Simultan-Freiformflächen), Verzahnen/Räumen (Kegelräder, Gerad- und Schräg-Verzahnung), Sägen, Konventionelles Drehen, Bohren (Säulenbohrmaschinen), Schleifen, Wärmebehandlung bis 650°C
- Werkstoffe
- Kunststoff, Aluminium, Messing, Rotguss, Stahl, Edelstahl, CNC-Drehen, CNC-Fräsen
- Zertifikate
- Lohnmessung auf CNC-Messmaschinen
- Branchen
- Fahrzeugbau, Schiffbau, Maschinen- und Anlagenbau, Lebensmittelindustrie, Hydraulik, Werkzeug- und Vorrichtungsbau
- 01
Sägen
- 02
CNC-Drehen
- 03
CNC-Fräsen
- 04
Verzahnen/Räumen
- 05
Schleifen
- 06
Wärmebehandlung
- 07
Oberflächenbehandlung
- 08
Gleitschleifen
- 09
Lohnmessung
- 10
Montage
Werkstoffe und Verfahren

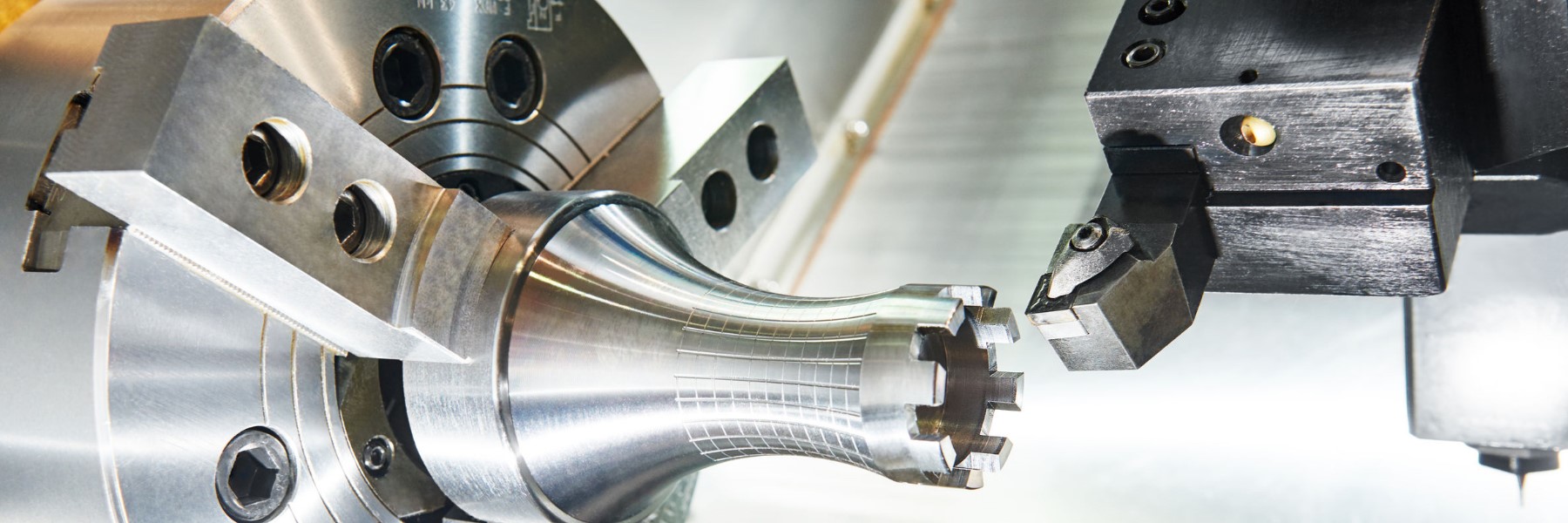

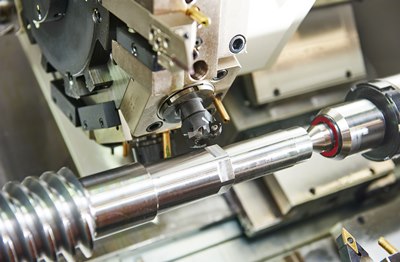

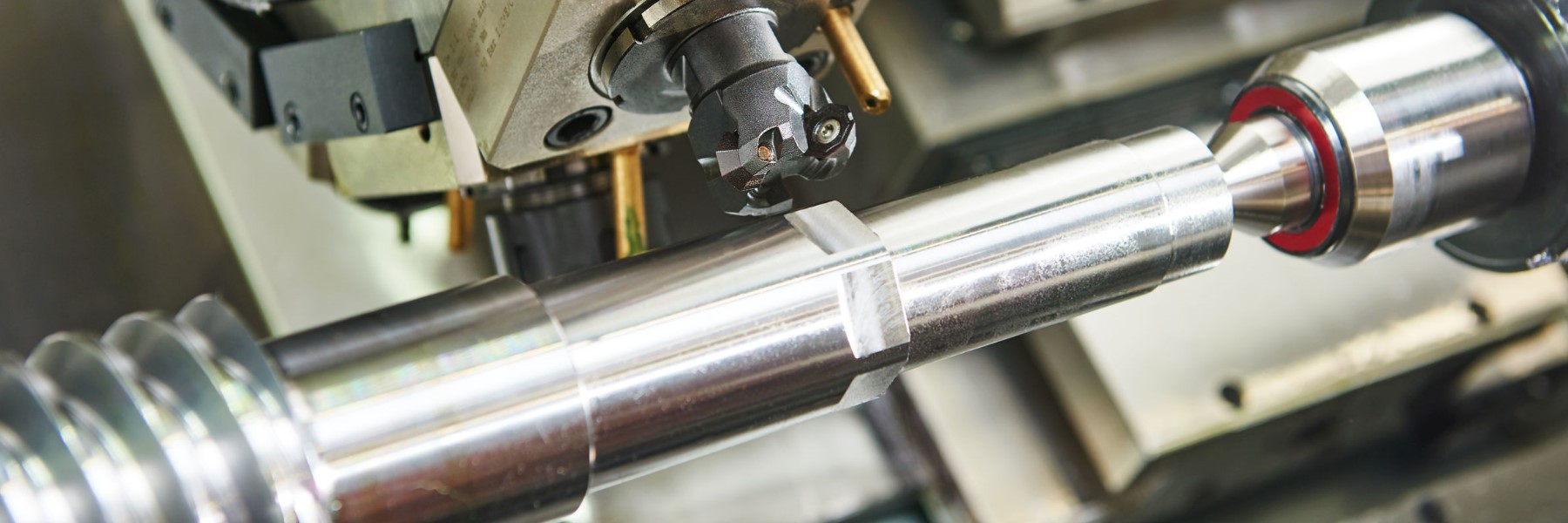

CNC-Drehen
Präzisionsdrehteile im Tausendstel-Millimeter-Bereich bis Ø 530/540 mm und Stangendurchlass bis 65 mm.

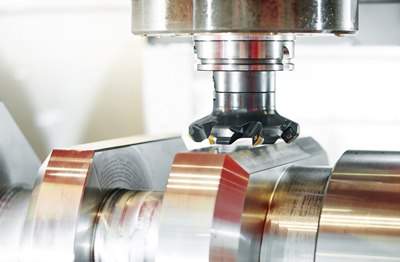

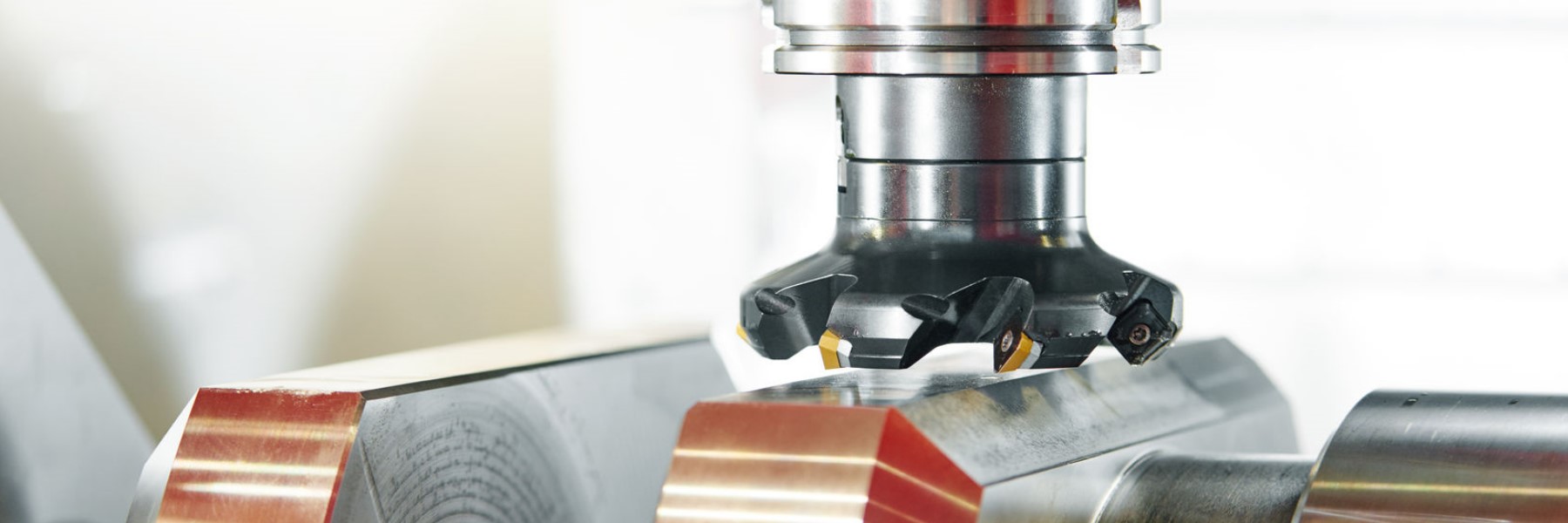

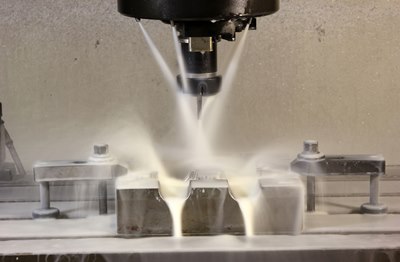

CNC-Fräsen
3-Achs-Bearbeitungszentren mit 4. Achse fertigen komplexe Bauteile und Freiformflächen bis 2000 kg.
Stahl
Basiswerkstoff für verschleißfeste Maschinen- und Fahrzeugbauteile.
Edelstahl
Für korrosionsbeanspruchte Teile, u. a. in der Lebensmittelindustrie.
Aluminium
Leichte Bauteile für Maschinen- und Vorrichtungsbau.
Messing
Bearbeitung von Messing für z. B. Hydraulikkomponenten.
Rotguss
Gusswerkstoff für Gleit- und Verschleißanwendungen.
Kunststoff
Zerspanung von Kunststoffen für technische Bauteile.

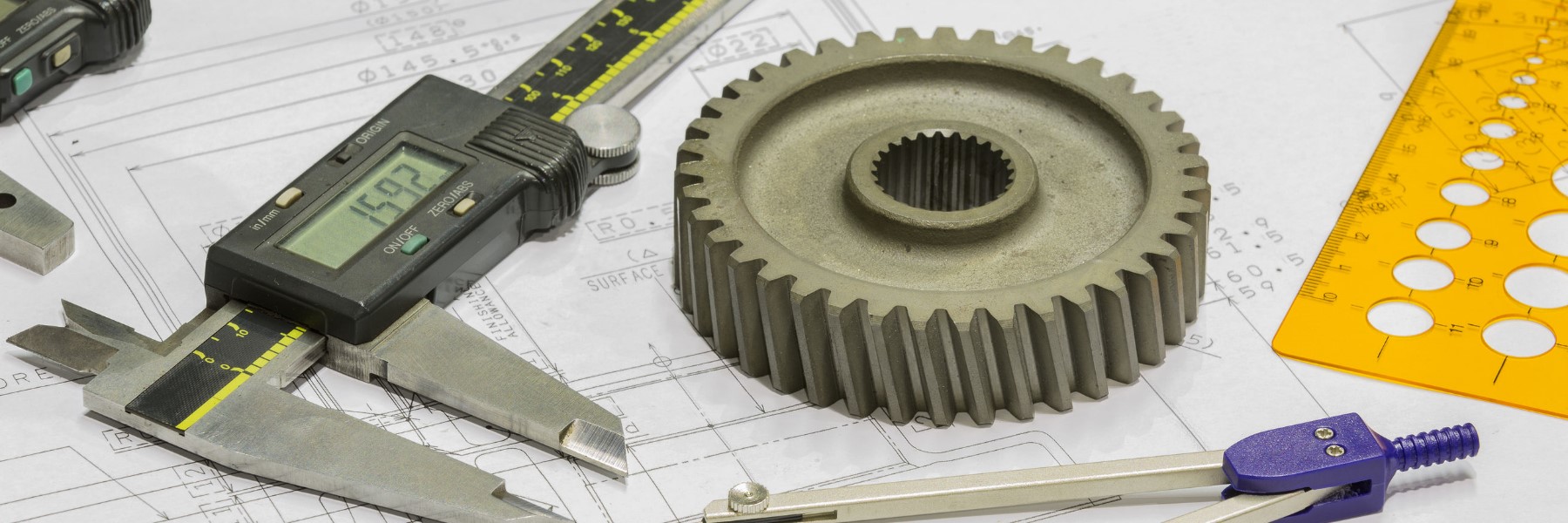

Verzahnen/Räumen
Kegelräder sowie Gerad- und Schrägverzahnung bis Modul 2.5.
Wärmebehandlung
Härten, Nitrieren und Vergüten bis 650°C im eigenen Haus.
Oberflächenbehandlung
Verzinken, Brünieren, Phosphatieren und Anodisieren als Weiterverarbeitung.

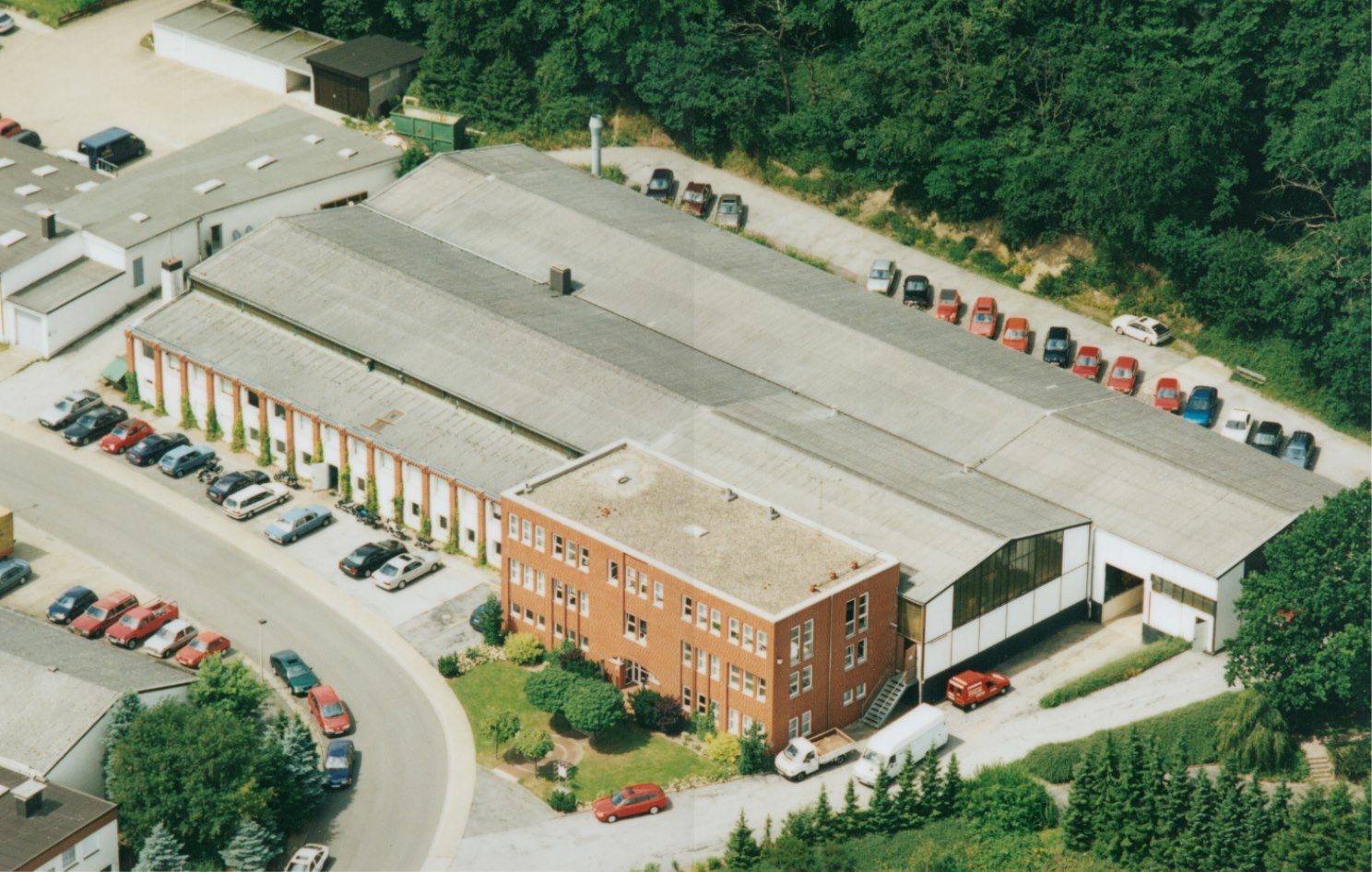

Standorte
Sprockhövel
DEProduktion und Verwaltung
- Stückgewicht / Größe
- bis 2000 kg (Fräsen), Drehdurchmesser max. 530/540 mm
- Losgröße
- Einzelteile bis mittlere Serien
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Messing, Rotguss, Kunststoff
- Mazak VTC 30C CNC-Bearbeitungszentrum (4. Achse, Pendelbearbeitung)
- Mazak VTC 20C CNC-Bearbeitungszentrum (4. Achse)
- 2x Mazak VTC 20B CNC-Bearbeitungszentren
- Mazak Vertical Center Nexus 510 C-II
- Mazak Vertical Center Nexus Smart 530 C
- Mazak Nexus QT 350 / QT 350MA CNC-Drehmaschinen mit angetriebenen Werkzeugen
- Mazak M5 mit zwei Hydraulik-Lynetten bis Ø 660x200 mm
- Hwacheon Hi-Tech 700 (Ø 650x2000 mm)
- 2x Mazak Nexus QT 250-II M mit angetriebenen Werkzeugen
- Lagun NC-Fräse (X,Y,Z: 2500x550x600 mm)
- FGS NC-Fräse (X,Y,Z: 1400x550x400 mm)
- Konventionelle Drehmaschinen VDF, Labor, CMT (bis Ø 700, Länge 3000 mm)
- Kasto NC-Säge und Bandsägeautomat bis Ø 400 mm
- 2 Säulenbohrmaschinen bis Ø 50 mm
- Montageplatz

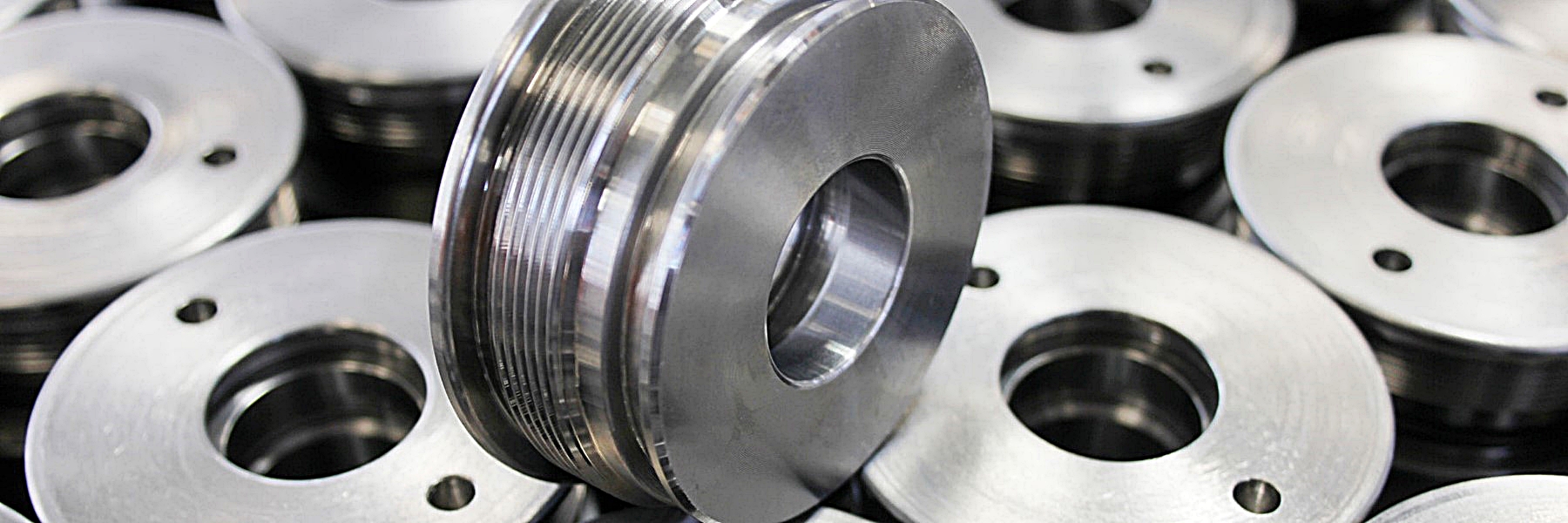

Bauteile

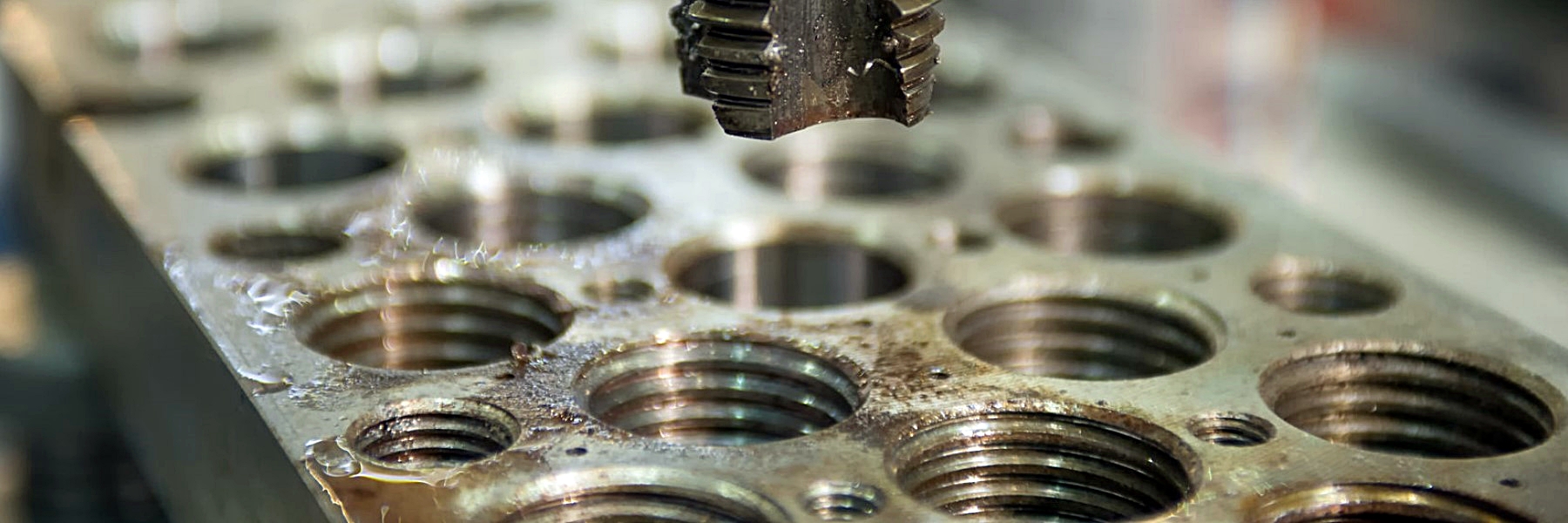

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Drehen (Präzisionsdrehteile)Zerspanung | tausendstel Millimeter | mit Stangendurchlass bis 65 mm; × Drehdurchmesser max. 530/540 mm | – | Einzelteile – mittlere Serien | Kunststoff, Aluminium, Messing, Rotguss, Stahl, Edelstahl |
| CNC-Fräsen (3-Achs-Bearbeitungszentren, 3-Achs-Simultan-Freiformflächen)Zerspanung | tausendstel Millimeter | X 2500 mm (größte Verfahrwege Lagun) × Y 550 mm × Z 600 mm | 2000 kg (bis 2 to) | Einzelteile – Serienteile | Metall |
| Verzahnen/Räumen (Kegelräder, Gerad- und Schräg-Verzahnung)Zerspanung | – | – | – | – | Metall |
| SägenZerspanung | – | bis Ø 400 mm | – | – | Metall |
| Konventionelles DrehenZerspanung | – | bis 3000 mm (CMT Ø 250x3000 mm) × Ø bis 700 mm | – | – | Metall |
| Bohren (Säulenbohrmaschinen)Zerspanung | – | bis Ø 50 mm Bohrdurchmesser | – | – | Metall |
| SchleifenZerspanung | – | – | – | – | Metall, Nichteisenmetalle |
| Wärmebehandlung bis 650°CWärmebehandlung | – | – | – | – | Metall |
| Lohnmessung auf CNC-MessmaschinenPrüfung | – | – | – | – | – |
| GleitschleifenOberfläche | – | – | – | – | – |
| Oberflächenbehandlung: härten, nitrieren, vergüten, verzinken, brünieren, phosphatieren, anodisierenOberfläche | – | – | – | – | Metall |
| Montage internMontage | – | – | – | – | – |
| Mitentwicklung und PrototypenbauEngineering | – | – | – | – | – |
22 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| NC-Bandsäge | Kasto | 1 | bis 400 mm | 1980 | Sprockhövel |
| Bandsägeautomat | Jaesper | 1 | bis Ø 400 mm | ca. 2005 | Sprockhövel |
| NC-Fräse (Heidenhain Streckensteuerung) | FGS | 1 | X,Y,Z: 1400x550x400 mm, bis 2000 kg | 1994 | Sprockhövel |
| NC-Fräse (Heidenhain Streckensteuerung) | Lagun | 1 | X,Y,Z: 2500x550x600 mm, bis 2000 kg | 1991 | Sprockhövel |
| Konventionelle Drehmaschine | VDF | 1 | Ø 380x1000 mm / Ø 700x200 mm | ca. 1970 | Sprockhövel |
| Konventionelle Drehmaschine | Labor | 1 | Ø 250x1000 mm / Ø 400x150 mm | ca. 1985 | Sprockhövel |
| Konventionelle Drehmaschine | CMT | 1 | Ø 250x3000 mm | 1990 | Sprockhövel |
| Säulenbohrmaschine | – | 2 | bis Ø 50 mm | ca. 1970 | Sprockhövel |
| CNC-Bearbeitungszentrum | Mazak VTC 30C (Pendelbearbeitung, 4. Achse) | 1 | X,Y,Z: 1660x760x760 mm, max. 2 to, 2x24 Werkzeugplätze | 1998 | Sprockhövel |
| CNC-Bearbeitungszentrum | Mazak VTC 20C (Pendelbearbeitung, 4. Achse) | 1 | X,Y,Z: 1660x510x760 mm, max. 2 to, 2x24 Werkzeugplätze | 1998 | Sprockhövel |
| CNC-Bearbeitungszentrum | Mazak VTC 20B | 2 | 24 Werkzeugplätze, 4. Achse | 1996 | Sprockhövel |
| CNC-Bearbeitungszentrum | Mazak Vertical Center Nexus 510 C-II | 1 | X,Y,Z: 1300x510x640 mm, max. 2 to, 30 Werkzeugplätze, 4. Achse | 2008 | Sprockhövel |
| CNC-Bearbeitungszentrum | Mazak Vertical Center Nexus Smart 530 C | 1 | X,Y,Z: 1300x530x640 mm, max. 2 to, 30 Werkzeugplätze, 4. Achse | 2016 | Sprockhövel |
| CNC-Drehmaschine | Mazak QT20N | 1 | Ø 300x1000 mm | ca. 1985 | Sprockhövel |
| CNC-Drehmaschine | Mazak M4 | 1 | Ø 380x200 mm / Ø 250x1500 mm | 1978 | Sprockhövel |
| CNC-Drehmaschine mit angetriebenen Werkzeugen | Mazak Nexus QT 350 | 1 | Ø 420x630 mm | 2018 | Sprockhövel |
| CNC-Drehmaschine mit angetriebenen Werkzeugen | Mazak Nexus QT 350MA | 1 | Ø 420x1250 mm | 2019 | Sprockhövel |
| CNC-Drehmaschine mit zwei Hydr. Lynetten | Mazak M5 | 1 | Ø 660x200 mm / Ø 330x3000 mm, Lynetten bis Ø 265, über Bett Ø 330 | 1991 | Sprockhövel |
| CNC-Drehmaschine mit Teilefänger | Mazak QT18 | 1 | Ø 250x500 mm | 1989 | Sprockhövel |
| CNC-Drehmaschine mit Hydr.Lynette Ø 55-245, angetriebene Werkzeuge | Hwacheon Hi-Tech 700 | 1 | Ø 650x2000 mm | 2007 | Sprockhövel |
| CNC-Drehmaschine mit angetriebenen Werkzeugen | Mazak Nexus QT 250-II M | 1 | Ø 250x1000 mm | 2008 | Sprockhövel |
| CNC-Drehmaschine mit angetriebenen Werkzeugen und Teilefänger | Mazak Nexus QT 250-II M | 1 | Ø 250x1000 mm | 2013 | Sprockhövel |
Zusatzleistungen
Qualität
Die Lohnmessung erfolgt auf CNC-Messmaschinen; die Fertigung von Einzelteilen und Kleinserien wird von erfahrenen Facharbeitern und Meistern begleitet.
| Nachweis | Sprockhövel |
|---|---|
| Lohnmessung auf CNC-Messmaschinen |
Historie
Seit über 30 Jahren überregional als Zulieferer für Unternehmen unterschiedlicher Industriezweige tätig
